xx林木平台 iOS 组件化架构演进
目录
- 项目背景
- 第一阶段：三层架构搭建
- 第二阶段：资产详情页拆分
- 第三阶段：跨组件通信与解耦
- 第四阶段：状态管理下沉
- 第五阶段：编译加速与双模式切换
- 第六阶段：Base/Standard 业务分层
- 扩展方案：EnterpriseAssetModule
- 架构全景图
1. 项目背景
业务：xx林木平台 技术栈：iOS Objective-C + CocoaPods 组件化
2. 第一阶段：三层架构搭建
从零搭建基础三层结构：Foundation → Mediator → Business。
┌─────────────────────────────────────────────────────┐
│ MainApp (主工程) │
├─────────────────────────────────────────────────────┤
│ 业务层 Business │
│ ┌─────────────┐ ┌─────────────┐ ┌─────────────┐ │
│ │ ProductModule│ │BenefitModule│ │ AssetModule │ │
│ │ 商品模块 │ │ 权益模块 │ │ 资产模块 │ │
│ └─────────────┘ └─────────────┘ └─────────────┘ │
├─────────────────────────────────────────────────────┤
│ 解耦层 Mediator │
│ ┌─────────────────────────────────────────────┐ │
│ │ ZCCMediator (Bifrost 模式) │ │
│ │ · 协议 → 实现 注册/查找 │ │
│ │ · URL 路由 注册/分发 │ │
│ │ · 模块生命周期管理 │ │
│ └─────────────────────────────────────────────┘ │
├─────────────────────────────────────────────────────┤
│ 基础层 Foundation │
│ ┌──────────┐ ┌──────────┐ ┌──────────────┐ │
│ │UIComponent│ │WebComponent│ │ LogComponent │ │
│ │ UI 基类 │ │ Web 容器 │ │ 日志系统 │ │
│ └──────────┘ └──────────┘ └──────────────┘ │
└─────────────────────────────────────────────────────┘
依赖方向：MainApp → Business → Mediator → Foundation（单向，无循环）
每层职责：
- Foundation：纯工具，无业务语义
- Mediator：协议定义 + 服务注册/查找，不包含业务逻辑
- Business：具体业务实现，通过 Mediator 互相通信
3. 第二阶段：资产详情页拆分
资产详情页（ZCCAssetDetailVC）包含 9 张卡片。核心原则：谁的数据谁负责 UI。

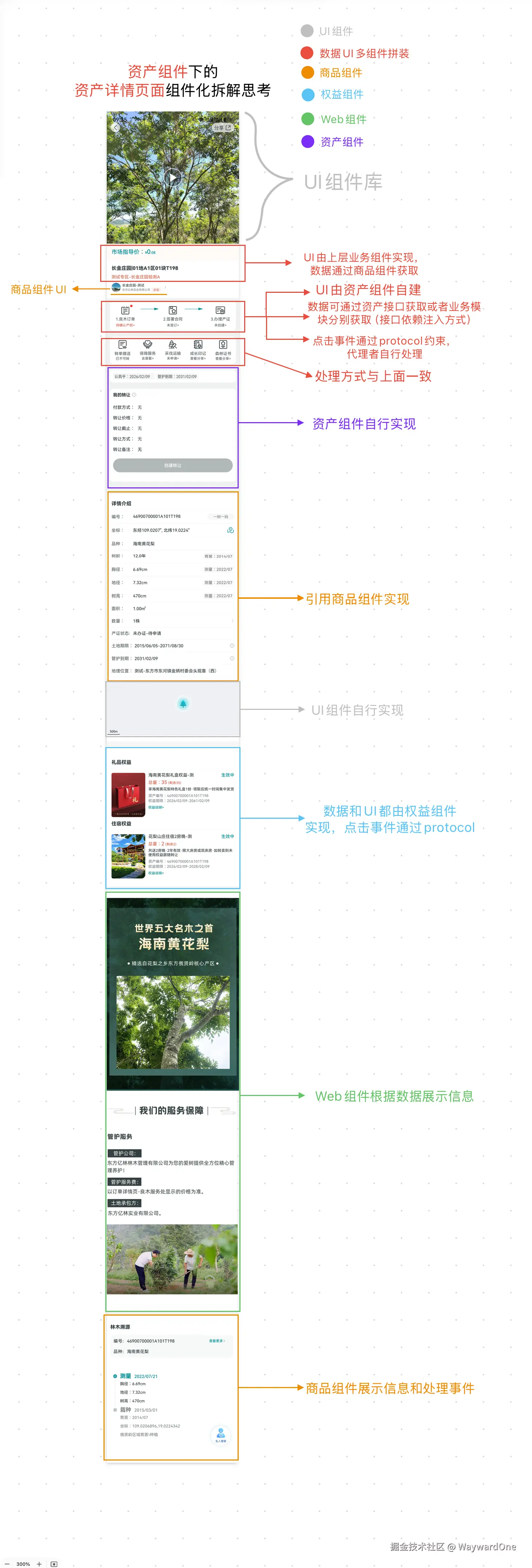

首先来分解一下我的资产界面
3.1 拆分前 vs 拆分后
拆分前（所有代码在 VC 中）：
ZCCAssetDetailVC.m (~800 行)
├── Banner 轮播（内联实现）
├── 市场指导价（内联 UILabel）
├── 操作按钮 8 个（内联 UIView + 手势）
├── 转卖卡片（内联布局）
├── 林木参数（内联循环 UILabel）
├── Web 详情（内联 WKWebView）
├── 权益列表（内联 UIView）
└── 林木溯源时间线（内联循环）
拆分后（VC 只做调度，各组件负责 UI + 数据）：
ZCCAssetDetailVC.m (~100 行)
│
├── Card1 Banner ──────────→ ZCCUIComponent/ZCCBannerView
├── Card2 市场指导价 ───────→ VC 内联（简单 UI，数据来自 ProductService）
├── Card3 操作按钮 ─────────→ ZCCAssetModule/ZCCAssetActionCard（自有实现）
├── Card4 转卖 ────────────→ ZCCAssetModule/ZCCResaleCardView（自有实现）
├── Card5 林木参数 ─────────→ ZCCProductModule/ZCCProductDetailCard ✓
├── Card6 地图 ────────────→ （占位，后续接第三方地图 SDK）
├── Card7 Web 详情 ─────────→ ZCCWebComponent/ZCCWebViewController ✓
├── Card8 权益 ────────────→ ZCCBenefitModule/benefitViewForProduct ✓
└── Card9 林木溯源 ─────────→ ZCCProductModule/ZCCProductTraceCard ✓
3.2 为什么 Card5/Card9 要移到 ProductModule？
┌───────────────────────────────────────────────────┐
│ 错误做法：AssetDetailVC 里拼 Product 的 UI │
│ │
│ AssetDetailVC │
│ ┌─────────────────────────────────────┐ │
│ │ Card5: for (key in product.params) { │ │
│ │ ...创建 UILabel... │ ← 耦合！ │
│ │ } │ │
│ └─────────────────────────────────────┘ │
│ │
│ 问题： │
│ · Asset 模块需要知道 Product 的数据结构 │
│ · Product 改字段 → Asset 也要改 │
│ · 无法复用（其他页面也需要参数卡片时） │
└───────────────────────────────────────────────────┘
┌───────────────────────────────────────────────────┐
│ 正确做法：ProductModule 提供完整 UI │
│ │
│ ProductService │
│ ┌─────────────────────────────────────┐ │
│ │ - (UIView *)productDetailCard: │ │
│ │ frame:(CGRect)frame; │ │
│ │ │ │
│ │ 内部：ZCCProductDetailCard │ │
│ │ ┌───────────────────────────────┐ │ │
│ │ │ 林木参数 │ │ │
│ │ │ 品种: 降香黄檀 │ │ │
│ │ │ 树龄: 15年 │ │ │
│ │ └───────────────────────────────┘ │ │
│ └─────────────────────────────────────┘ │
│ │
│ AssetDetailVC 只需要： │
│ UIView *card = [productService │
│ productDetailCardForProduct:id │
│ frame:frame]; │
│ [wrapper addSubview:card]; ← 一行搞定 │
└───────────────────────────────────────────────────┘
4. 第三阶段：跨组件通信与解耦
4.1 Mediator 核心机制
┌────────────────────────────────────────────────────────────────────┐
│ ZCCMediator │
│ │
│ ┌─────────────────────────────────────────────────────────────┐ │
│ │ 服务注册表 │ │
│ │ │ │
│ │ @protocol(ZCCProductServiceProtocol) → ProductService │ │
│ │ @protocol(ZCCBenefitServiceProtocol) → BenefitService │ │
│ │ @protocol(ZCCOrderServiceProtocol) → OrderService │ │
│ │ @protocol(ZCCContractServiceProtocol) → ContractService │ │
│ │ @protocol(ZCCCertificateServiceProtocol)→CertService │ │
│ │ │ │
│ └─────────────────────────────────────────────────────────────┘ │
│ │
│ ┌─────────────────────────────────────────────────┐ │
│ │ URL 路由表 │ │
│ │ │ │
│ │ "asset" → AssetDetailVC │ │
│ │ "product" → ProductDetailVC / ProductListVC │ │
│ │ "benefit" → BenefitDetailVC │ │
│ │ │ │
│ └─────────────────────────────────────────────────┘ │
└────────────────────────────────────────────────────────────────────┘
4.2 跨组件调用流程
以"资产详情页点击"使用权益兑换"按钮 → 跳转到权益列表"为例：
┌──────────────┐ ① 用户点击 ┌──────────────────────┐
│ UIButton │──────────────→│ ZCCAssetActionCard │
│ "使用权益兑换" │ │ (AssetModule 的 View) │
└──────────────┘ └──────────┬───────────┘
│ ② delegate 回调
▼
┌──────────────────────┐
│ ZCCAssetDetailVC │
│ (AssetModule 的 VC) │
└──────────┬───────────┘
│ ③ 通过 Mediator 获取
│ [[ZCCMediator sharedInstance]
│ benefitService]
▼
┌──────────────────────┐
│ ZCCMediator │
│ 查找协议对应的实现 │
└──────────┬───────────┘
│ ④ 返回服务实例
▼
┌──────────────────────────────────────────────────────┐
│ id<ZCCBenefitServiceProtocol> svc = │
│ [mediator benefitService]; │
│ │
│ UIViewController *vc = │
│ [svc benefitListViewController]; ← Benefit 模块 │
│ │
│ [self.navigationController pushViewController:vc │
│ animated:YES]; │
└──────────────────────────────────────────────────────┘
Asset 模块不 import Benefit 模块的任何头文件。全程通过协议通信。
4.3 协议定义位置
ZCCServiceProtocols.h (在 ZCCMediator 中)
│
├── @protocol ZCCProductServiceProtocol ← ProductModule 实现
│ ├── getProductDetail: → ZCCProductDetailData
│ ├── productDetailCardForProduct:frame: → UIView (Card5)
│ └── productTraceCardForProduct:frame: → UIView (Card9)
│
├── @protocol ZCCBenefitServiceProtocol ← BenefitModule 实现
│ ├── getBenefitsForProduct: → NSArray
│ └── benefitViewForProduct:frame: → UIView (Card8)
│
├── @protocol ZCCOrderServiceProtocol ← OrderModule 实现
│ ├── getOrderState: → ZCCOrderState
│ ├── orderStateName: → NSString
│ └── showOrderDetailForProduct:nav:
│
├── @protocol ZCCContractServiceProtocol ← ContractModule 实现
│ └── getContractState: → ZCCContractState
│
└── @protocol ZCCCertificateServiceProtocol ← CertModule 实现
└── getCertificateState: → ZCCCertState
5. 第四阶段：状态管理下沉
5.1 问题
操作按钮（订单/合同/办证）有级联依赖：订单完成 → 合同可签 → 合同签署 → 办证可办。这个逻辑最初写在 VC 中：
// ❌ VC 中的 ~100 行业务逻辑
- (void)computeButtonStates {
if (orderState == 41) {
if (contractState >= 30) {
// ...
}
}
}
5.2 提取到 Model
┌─────────────────────────────────────────────────────┐
│ ZCCAssetStateModel (纯数据模型，无 UI 依赖) │
│ │
│ ┌─────────────────────────────────────────────┐ │
│ │ 输入：三个原始状态码 │ │
│ │ · orderState = ZCCOrderStateCompleted │ │
│ │ · contractState = ZCCContractStateSigned │ │
│ │ · certState = ZCCCertStateAuthing │ │
│ └─────────────────────────────────────────────┘ │
│ │ │
│ ▼ │
│ ┌─────────────────────────────────────────────┐ │
│ │ 级联规则计算 │ │
│ │ │ │
│ │ computeOrder() │ │
│ │ → 始终可点击，显示状态文字 │ │
│ │ │ │
│ │ computeContract() │ │
│ │ → if orderState == 41 │ │
│ │ → 显示合同状态，可点击 │ │
│ │ else │ │
│ │ → "请先完成订单" 禁用 │ │
│ │ │ │
│ │ computeCert() │ │
│ │ → if orderState == 41 │ │
│ │ if contractState >= 30 │ │
│ │ → 显示办证状态，可点击 │ │
│ │ else │ │
│ │ → "请先签署合同" 禁用 │ │
│ └─────────────────────────────────────────────┘ │
│ │ │
│ ▼ │
│ ┌─────────────────────────────────────────────┐ │
│ │ 输出：三个按钮展示信息 │ │
│ │ · orderButtonInfo (text, color, clickable)│ │
│ │ · contractButtonInfo │ │
│ │ · certButtonInfo │ │
│ └─────────────────────────────────────────────┘ │
└─────────────────────────────────────────────────────┘
VC 中从 100 行变为：
self.stateModel = [[ZCCAssetStateModel alloc] init];
[self.stateModel updateWithOrderState:... contractState:... certState:...];
// 直接用 stateModel.orderButtonInfo 渲染
6. 第五阶段：编译加速与双模式切换
6.1 问题
Foundation 层变更频率极低，但每次 pod install 后都会重新编译所有 .m 文件。
6.2 方案：独立工程 + Podfile swap
每个 Foundation Pod 变成独立 Xcode 工程：
Foundation/ZCCLogComponent/
├── ZCCLogComponent.xcodeproj ← 独立工程
├── project.yml ← xcodegen 描述
├── Classes/ ← 源码（.m 不进主工程编译）
├── Binary/
│ └── ZCCLogComponent.framework ← 编译产物
├── ZCCLogComponent_source.podspec
├── ZCCLogComponent_binary.podspec
└── ZCCLogComponent.podspec ← Podfile 自动 copy 切换
Podfile 中的切换机制：
pod install → cp _source.podspec → .podspec
(s.source_files = 'Classes/**/*.{h,m}')
USE_BINARY=1 pod install → cp _binary.podspec → .podspec
(s.vendored_frameworks = 'Binary/XXX.framework')
编译流程：
./build_binary.sh
│
├── xcodebuild ZCCLogComponent.xcodeproj → Binary/ZCCLogComponent.framework
├── xcodebuild ZCCUIComponent.xcodeproj → Binary/ZCCUIComponent.framework
├── xcodebuild ZCCWebComponent.xcodeproj → Binary/ZCCWebComponent.framework
└── xcodebuild ZCCBaseAssetModule.xcodeproj → Binary/ZCCBaseAssetModule.framework
USE_BINARY=1 pod install → 主工程直接链接 4 个 .framework，跳过源码编译
7. 第六阶段：Base/Standard 业务分层
7.1 问题
ZCCAssetModule 包含 VC + View + Model + Service + 大量 Helper 代码，编译越来越慢。但其中：
- Model/View/Service 变更极少（业务逻辑稳定后几乎不改）
- VC + Helper 频繁变更（页面调整、新增功能）
7.2 拆分方案
拆分前：
ZCCAssetModule (整体编译 ~30s)
├── VC/ ZCCAssetDetailVC, ZCCAssetListVC
├── View/ ZCCAssetActionCard, ZCCResaleCardView
├── Model/ ZCCAssetStateModel
├── Service/ ZCCAssetService
├── Module/ ZCCAssetModule
└── Helper/ ZCCAssetViewHelper_1~5 (模拟大型项目)
拆分后：
┌───────────────────────────────────────────────────────┐
│ ZCCAssetModule (Standard · 始终源码 · ~10s 编译) │
│ ────────────────────────────────────────────────── │
│ · VC/ ZCCAssetDetailVC, ZCCAssetListVC │
│ · Module/ ZCCAssetModule (注入 VC 工厂) │
│ · Helper/ 5 个 ViewHelper │
│ ┌──────────────────────────────────────┐ │
│ │ ZCCBaseAssetModule (Base) │ │
│ ── 依赖 ─→ │ · 支持 source/framework 切换 │ │
│ │ ─────────────────────────────────────│ │
│ │ · Model/ ZCCAssetStateModel │ │
│ │ · View/ ZCCAssetActionCard │ │
│ │ · View/ ZCCResaleCardView │ │
│ │ · Service/ ZCCAssetService │ │
│ └──────────────────────────────────────┘ │
└───────────────────────────────────────────────────────┘
7.3 VC 工厂注入（解决 Base → Standard 不能反向依赖）
在 ZCCAssetModule 注册时（didRegister），
Standard 层将 VC 创建逻辑注入到 Base 层的 Service：
┌─────────────────────────────────────────────────────┐
│ ZCCAssetModule.m (Standard) │
│ │
│ - (void)moduleDidRegister { │
│ // 1. 注册服务 │
│ [mediator registerService:... │
│ implClass:[ZCCAssetService class]]│
│ │
│ // 2. 注入 VC 工厂 ← 关键一步 │
│ ZCCAssetService *svc = [mediator assetService];│
│ svc.detailVCFactory = ^(NSString *aid) { │
│ return [[ZCCAssetDetailVC alloc] init]; │
│ }; ↑ │
│ } └── Standard 层 VC，Base 层不 import │
└─────────────────────────────────────────────────────┘
8. 扩展方案：EnterpriseAssetModule
8.1 场景
企业版需要不同的资产详情页：企业信息、企业权益、批量资产管理等。但基础 UI 组件（ActionCard、ResaleCard）和状态模型可复用。
8.2 扩展架构
┌───────────────────────────────────────────────────────┐
│ ZCCBaseAssetModule │
│ ┌─────────────────────────────────────────────────┐ │
│ │ 可复用组件（不改动） │ │
│ │ · ZCCAssetActionCard (8 按钮卡片) │ │
│ │ · ZCCResaleCardView (转卖卡片) │ │
│ │ · ZCCAssetStateModel (状态转换模型) │ │
│ │ · ZCCAssetService (服务基类) │ │
│ └─────────────────────────────────────────────────┘ │
│ │ │ │
│ ▼ ▼ │
│ ┌──────────────────┐ ┌──────────────────────────┐ │
│ │ ZCCAssetModule │ │ ZCCEnterpriseAssetModule │ │
│ │ (个人版 Standard) │ │ (企业版 Standard · 新增) │ │
│ │ │ │ │ │
│ │ · AssetDetailVC │ │ · EnterpriseAssetListVC │ │
│ │ · AssetListVC │ │ · EnterpriseAssetDetailVC│ │
│ │ · ViewHelpers │ │ · EnterpriseHelper │ │
│ │ │ │ │ │
│ │ 注入: │ │ 注入: │ │
│ │ detailVCFactory │ │ detailVCFactory │ │
│ │ → AssetDetailVC │ │ → EnterpriseDetailVC │ │
│ └──────────────────┘ └──────────────────────────┘ │
└───────────────────────────────────────────────────────┘
Podfile:
pod 'ZCCBaseAssetModule', ... ← Base（个人+企业共享）
pod 'ZCCAssetModule', ... ← 个人版 Standard
pod 'ZCCEnterpriseAssetModule', ... ← 企业版 Standard（新增）
8.3 新增 EnterpriseAssetModule 只需做什么
ZCCEnterpriseAssetModule/
├── Classes/
│ ├── VC/
│ │ ├── ZCCEnterpriseAssetDetailVC.h/m ← 企业版资产详情页（不同卡片排列）
│ │ └── ZCCEnterpriseAssetListVC.h/m ← 企业版资产列表
│ ├── Module/
│ │ └── ZCCEnterpriseAssetModule.h/m ← 注册时注入不同 VC 工厂
│ └── Helper/
│ └── ... ← 企业版特有 Helper
│
│ 无需重写：
│ ✗ ZCCAssetActionCard (复用 Base)
│ ✗ ZCCResaleCardView (复用 Base)
│ ✗ ZCCAssetStateModel (复用 Base)
│ ✗ ZCCAssetService (复用 Base，注入新工厂)
8.4 企业版注册时替换 VC 工厂
@implementation ZCCEnterpriseAssetModule
- (void)moduleDidRegister {
// 同一套 Base Service，注入企业版 VC
ZCCAssetService *svc = [[ZCCMediator sharedInstance] assetService];
svc.detailVCFactory = ^(NSString *aid) {
return [[ZCCEnterpriseAssetDetailVC alloc] init]; // 企业版 VC
};
svc.listVCFactory = ^(NSString *aid) {
return [[ZCCEnterpriseAssetListVC alloc] init];
};
}
@end
9. 架构全景图
┌─────────────────────────────────────────────────────────────────┐
│ MainApp.xcworkspace │
│ │
│ ┌───────────────────────────────────────────────────────────┐ │
│ │ MainApp │ │
│ │ · AppDelegate (注册所有模块到 Mediator) │ │
│ │ · MainViewController (首页入口) │ │
│ └───────────────────────────────────────────────────────────┘ │
│ │ │
│ ┌───────────────────────────┼────────────────────────────────┐ │
│ │ Business 业务层 │ │
│ │ │ │
│ │ ┌──────────────────────────────────────────────┐ │ │
│ │ │ Standard 层 (始终源码 · 高频变更) │ │ │
│ │ │ │ │ │
│ │ │ ┌──────────────┐ ┌──────────────┐ │ │ │
│ │ │ │ AssetModule │ │ Product/ │ │ │ │
│ │ │ │ (个人版) │ │ Benefit/ │ │ │ │
│ │ │ │ │ │ Order/ │ │ │ │
│ │ │ │ · DetailVC │ │ Contract/ │ │ │ │
│ │ │ │ · ListVC │ │ Certificate │ │ │ │
│ │ │ │ · 工厂注入 │ │ Module │ │ │ │
│ │ │ └──────┬───────┘ └──────────────┘ │ │ │
│ │ └─────────┼────────────────────────────────────┘ │ │
│ │ │ 依赖 │ │
│ │ ┌─────────▼───────────────────────────────────┐ │ │
│ │ │ Base 层 (framework/源码 可切换) │ │ │
│ │ │ │ │ │
│ │ │ ┌─────────────────────────────────┐ │ │ │
│ │ │ │ ZCCBaseAssetModule │ │ │ │
│ │ │ │ · ZCCAssetActionCard │ │ │ │
│ │ │ │ · ZCCResaleCardView │ │ │ │
│ │ │ │ · ZCCAssetStateModel │ │ │ │
│ │ │ │ · ZCCAssetService (VC 工厂) │ │ │ │
│ │ │ └─────────────────────────────────┘ │ │ │
│ │ └─────────────────────────────────────────────┘ │ │
│ └────────────────────────────────────────────────────────────┘ │
│ │ │
│ ┌───────────────────────────┼───────────────────────────────┐ │
│ │ Mediator 解耦层 │ │
│ │ │ │
│ │ ┌─────────────────────────────────────────────────┐ │ │
│ │ │ ZCCMediator │ │ │
│ │ │ · Protocol/ ZCCServiceProtocols.h (所有协议) │ │ │
│ │ │ · Core/ ZCCMediator.h/m (注册/查找/路由) │ │ │
│ │ │ · Core/ ZCCMediator+Business.h (分类) │ │ │
│ │ │ · Define/ ZCCModuleDefines.h (常量) │ │ │
│ │ └─────────────────────────────────────────────────┘ │ │
│ └───────────────────────────────────────────────────────────┘ │
│ │ │
│ ┌───────────────────────────┼─────────────────────────────────┐ │
│ │ Foundation 基础层 │ │
│ │ │ │
│ │ ┌───────────┐ ┌────────────┐ ┌──────────────┐ │ │
│ │ │UIComponent│ │WebComponent│ │ LogComponent │ │ │
│ │ │ │ │ │ │ │ │ │
│ │ │BannerView │ │WebViewCtrl │ │ Logger │ │ │
│ │ │ BaseVC │ │ JSBridge │ │ LogFormatter │ │ │
│ │ │ BaseNav │ │ │ │ │ │ │
│ │ │ UIView+ │ │ │ │ │ │ │
│ │ └───────────┘ └────────────┘ └──────────────┘ │ │
│ │ │ │
│ │ 每个都有独立 .xcodeproj + source/framework 切换 │ │
│ └─────────────────────────────────────────────────────────────┘ │
└───────────────────────────────────────────────────────────────────┘
文件目录总览
ComponentizedApp/
├── Podfile ← USE_BINARY=1 切换
├── build_binary.sh ← 一键编译 4 个 framework
│
├── MainApp/ ← 主工程
│
├── Foundation/ ← 基础层 (独立工程 + source/framework)
│ ├── ZCCUIComponent/
│ │ ├── ZCCUIComponent.xcodeproj
│ │ ├── Classes/{Base,View,Category}/
│ │ └── Binary/ZCCUIComponent.framework
│ ├── ZCCWebComponent/ ← 同上
│ └── ZCCLogComponent/ ← 同上
│
├── Mediator/ZCCMediator/ ← 协议 + 路由 (source 编译)
│ └── Classes/{Core,Protocol,Model,Define}/
│
└── Business/ ← 业务层
├── ZCCBaseAssetModule/ ← Base (独立工程 + source/framework)
│ ├── ZCCBaseAssetModule.xcodeproj
│ ├── Classes/{Model,View,Service}/
│ └── Binary/ZCCBaseAssetModule.framework
│
├── ZCCAssetModule/ ← Standard 个人版 (始终源码)
│ └── Classes/{VC,Module,Helper}/
│
├── ZCCProductModule/ ← Standard
│ └── Classes/{Module,Service,VC,View}/
│
├── ZCCBenefitModule/ ← Standard
├── ZCCOrderModule/ ← 状态 + 跳转
├── ZCCContractModule/ ← 状态 + 跳转
└── ZCCCertificateModule/ ← 状态 + 跳转
代码demo
附录：关键设计决策
| 决策 | 理由 |
|---|---|
| 协议定义在 Mediator 而非各模块 | 避免模块间直接依赖，协议是"合同"，Mediator 是"公证处" |
| Base 层 Service 用 block 工厂而非 import VC | 依赖方向 Base ← Standard 不可行，block 注入解除循环依赖 |
| URL 路由 + 服务查找双通道 | URL 用于页面跳转（解耦 nav），服务查找用于数据/UI 获取 |
| Foundation 独立工程 + swap podspec | 避免 CocoaPods subspec 的重复链接问题，:path 最稳定 |
| Standard 层不设 framework 模式 | 高频变更层做 framework 需要频繁重编，得不偿失 |
