Rust图像处理第20节-PCA 主成分分析：把图片压缩到 3 个数字

🦀 Rust + WASM 实战系列 第 20 篇 阅读时间：约 6 分钟 | 实战可运行

📌 写在前面

RGB 图像每个像素有 3 个数字（R, G, B）。100×100 的图 = 10000 个像素 = 30000 个数字。

PCA 做的事：找 3 个"最有代表性"的方向，把 30000 维数据压成 k 维（k ≤ 3）——信息损失最小。

直觉：10000 个像素的 RGB 三通道里，大部分变化都沿着 2~3 个方向——抓住这 2~3 个方向，就抓住了图的大部分信息。

---

🚀 TL;DR

7 步流程（每张图都走一遍）：

1. 像素展平为 (n × 3) 矩阵
2. 中心化（每列减均值）
3. 算协方差矩阵 C = X^T × X / (n-1)（3 × 3）
4. SVD 分解：C = U × S × V^T
5. 保留前 k 个主成分（U 的前 k 列）
6. 投影：X_projected = X_centered × P（n × k）
7. 重建：X_reconstructed = X_projected × P^T + mean

代码用 nalgebra：DMatrix.transpose() * &DMatrix 算协方差，SVD::new() 分解，库调用搞定。

---

📖 目录

1. 核心思路：把图看成"数据点云"
2. 7 步流程详解
3. 关键代码（用库调用）
4. 前端效果展示
5. k 怎么选？3 个主成分的方差占比
6. 踩坑提醒
7. 接下来

---

一、核心思路：把图看成"数据点云"

把图片每个像素看成一个3 维点 $(R, G, B)$：

100 × 100 图 = 10000 个点（每个点是 RGB 三维向量）

这些点聚集在某个区域（不是随机散布）——比如所有像素可能都集中在 $(200, 150, 100)$ 附近。

PCA 找的是：这些数据变化最剧烈的几个方向（主成分）。

类比：一个倾斜的椭圆——长轴方向 = 第一主成分，短轴方向 = 第二主成分。

---

二、7 步流程详解

1、先看一个完整示例（4 像素玩具图）

为了把抽象公式变成可手算的数字，下面用一张 2×2 玩具图（4 个像素）走完 7 步。所有中间结果显式列出。

像素数据

4 个像素（RGB，alpha 省略）：

像素	位置	R	G	B
$p_1$	左上	200	100	100
$p_2$	右上	100	200	100
$p_3$	左下	200	100	200
$p_4$	右下	100	200	200

关键观察：4 个像素的 R、G、B 互不相同——是个彩色图。但有一个不变量：每个像素都满足 $R + G = 300$。这意味着 4 个点全部落在"$R+G=300$"这个 2 维平面上（3 维空间里的平面是 2 维），所以数据本质只有 2 个自由度——k = 2 就能完美重建，k = 1 会丢信息。

步骤 1：展平为 $(4 \times 3)$ 矩阵

$n = 4$（行数 = 像素数），3 列对应 R/G/B。

步骤 2：中心化

每列均值（本例三列均值恰好都是 150，是数据对称带来的巧合）：

减均值只做一件事：把坐标原点搬到数据中心。 它是一次整体平移——所有点朝同一方向挪同样的距离，点云的形状、朝向、维数都不变（平移永远不会改变点之间的相对关系）。

为什么要搬原点？ PCA 的主方向是从原点出发去拟合这团点的。如果原点留在黑色 $(0,0,0)$，拟合方向会被"整团点离原点多远"（绝对位置 / 整体亮度）带偏；把原点挪到数据中心后，主方向才只反映点与点之间怎么散开——这才是我们想要的"偏离模式"。

中心化后：

观察（验证"R+G=300"那个不变量真的生效）：去均值后 R+G 在每行都是 0——即数据全落在 $R+G=0$ 这个过原点的平面里（3 维空间里的平面 = 2 维）。这就是为什么后面 PC3 对应方向 $(1,1,0)$ 的方差是 0——沿着 $(1,1,0)$ 方向没有任何变化。

步骤 3：算 3×3 协方差矩阵

公式：$C_{ij} = \dfrac{1}{n-1} \sum_{p=1}^{n} X_{p,i} \cdot X_{p,j}$

对角元素（$i = j$，本质是方差）：

非对角元素（$i \neq j$，本质是协方差）：

协方差矩阵：

直觉解读：

• $C_{RR} = C_{GG} = C_{BB}$：三通道各自波动幅度一样大。
• $C_{RG} = -C_{RR}$：R 和 G 完全反相关——R 涨多少 G 就跌多少（因为 $R+G=300$ 是常数）。
• $C_{RB} = C_{GB} = 0$：B 跟 R/G 完全独立——B 想怎么变就怎么变，不受 R+G 约束。

协方差矩阵把"$R+G=300$、B 自由"这个数据特性完美编码进去了。

步骤 4：SVD 分解

$C$ 是实对称矩阵（$C = C^T$），所以 SVD 等价于特征分解：$C = U \Sigma U^T$（即 $V = U$），$U$ 的列就是特征向量，$\Sigma$ 的对角元是特征值（也就是每个主成分方向的方差）。

算 3 个特征值——解特征方程 $\det(C - \lambda I) = 0$。

注意：这里用手动计算，计算机中可以通过svd直接求解出VUΣ

把 $C$ 写成 $\dfrac{10000}{3} M$，其中

记 $\lambda' = \dfrac{3\lambda}{10000}$，则特征方程化为 $\det(M - \lambda' I) = 0$。

小检查（迹）：$M$ 的迹是 $1+1+1=3$，所以 $\lambda_1+\lambda_2+\lambda_3 = \dfrac{10000}{3} \times 3 = 10000$——后面算完可以核一下。

沿第 3 行展开（这一行有 2 个 0，最省事）：

2×2 行列式按"主对角相乘 $-$ 副对角相乘"：

所以特征方程是：

解得 $\lambda' = 0,\ 1,\ 2$。乘回 $\dfrac{10000}{3}$（并按从大到小排）：

验证：$\lambda_1 + \lambda_2 + \lambda_3 = \dfrac{20000}{3} + \dfrac{10000}{3} + 0 = 10000$ ✓

找 3 个特征向量——对每个 $\lambda$ 解 $(M - \lambda' I) v = 0$：

• $\lambda_1$（$\lambda'=2$）：$M - 2I = \begin{bmatrix}-1 & -1 & 0 \\ -1 & -1 & 0 \\ 0 & 0 & -1\end{bmatrix}$ → $v_3=0$，$v_1=-v_2$ → $u_1 = (1,-1,0)^T / \sqrt{2}$
• $\lambda_2$（$\lambda'=1$）：$M - I = \begin{bmatrix}0 & -1 & 0 \\ -1 & 0 & 0 \\ 0 & 0 & 0\end{bmatrix}$ → $v_1=v_2=0$，$v_3$ 自由 → $u_2 = (0,0,1)^T$
• $\lambda_3$（$\lambda'=0$）：$M = \begin{bmatrix}1 & -1 & 0 \\ -1 & 1 & 0 \\ 0 & 0 & 1\end{bmatrix}$ → $v_1=v_2$，$v_3=0$ → $u_3 = (1,1,0)^T / \sqrt{2}$

把 $U$ 排好（每列一个主成分，从大到小）：

奇异值 $\sigma_i = \sqrt{\lambda_i}$：

• $\sigma_1 = \sqrt{20000/3} \approx 81.65$
• $\sigma_2 = \sqrt{10000/3} \approx 57.74$
• $\sigma_3 = 0$

3 个主成分方向（$U$ 的 3 列）：

主成分	方向向量（归一化）	物理含义	$\sigma^2$ = 方差	方差占比
PC1	$(1,-1,0)/\sqrt{2} \approx (0.707,\ -0.707,\ 0)$	"红-绿"差异轴：R 涨 G 跌（因为 $R+G$ 守恒）	$20000/3 \approx 6666.67$	2/3 ≈ 66.7%
PC2	$(0,0,1)$	"蓝"独立轴：B 自由变化	$10000/3 \approx 3333.33$	1/3 ≈ 33.3%
PC3	$(1,1,0)/\sqrt{2} \approx (0.707,\ 0.707,\ 0)$	"灰阶"方向——但这里没有变化	0	0%

结论：PC1 + PC2 的方差占比 = 100%，两个方向就够。PC3 沿 $(1,1,0)$ 方向方差为 0，正好对应"$R+G$ 守恒"那个约束——SVD 把数据里的 2 维结构精确地挖了出来。

步骤 5：取前 k 个主成分

• $k = 1$：$P = u_1 = (1/\sqrt{2},\ -1/\sqrt{2},\ 0)^T$（3×1）——只捕捉 R-G 差异，B 通道被丢掉，重建会丢信息
• $k = 2$：$P = [u_1\ |\ u_2]$（3×2）——把 R-G 差异和 B 都捕捉了，完美重建（因为数据天然只有这 2 个自由度）
• $k = 3$：$P = U$——$u_3$ 对应奇异值为 0，加了也不增加信息（与 k=2 等价）

关键：本例是 $k=2$ 完美、$k=1$ 失真、$k=3$ 浪费。这跟前面 §5 讲的"自然图 k=1 就够"不同——自然图的灰阶轴真的是数据主方向，而这个玩具图里灰阶方向是死的（方差为 0），所以主方向变成 R-G 差异轴。

步骤 6：投影（k = 2）

公式：$X_{\text{proj}} = X_c \cdot P$，其中 $P = [u_1\ |\ u_2]$（3×2 矩阵）。

展开每一行：第 $p$ 行投影 = 中心化像素向量与 $u_1$、$u_2$ 的点积。

• 与 $u_1 = (1,-1,0)/\sqrt{2}$ 点积 = $\dfrac{R_c - G_c}{\sqrt{2}}$
• 与 $u_2 = (0,0,1)$ 点积 = $B_c$

像素	$(R_c - G_c)/\sqrt{2}$	$B_c$	投影$(x^{(1)}, x^{(2)})$
$p_1$	$(50-(-50))/\sqrt{2} = 100/\sqrt{2} \approx 70.71$	$-50$	$(70.71,\ -50)$
$p_2$	$(-50-50)/\sqrt{2} = -100/\sqrt{2} \approx -70.71$	$-50$	$(-70.71,\ -50)$
$p_3$	$(50-(-50))/\sqrt{2} \approx 70.71$	$50$	$(70.71,\ \phantom{-}50)$
$p_4$	$(-50-50)/\sqrt{2} \approx -70.71$	$50$	$(-70.71,\ \phantom{-}50)$

数据量从 $4 \times 3 = 12$ 个数压到 $4 \times 2 = 8$ 个数（节省 33%）。如果想更省、选 k=1，那就只剩 4 个数，但 B 通道就丢了——下一步能看到丢多少。

步骤 7：重建（k = 2）

公式：$X_{\text{recon}} = X_{\text{proj}} \cdot P^T + \bar{X}$

每像素的重建 = 投影分量沿 $u_1$ 和 $u_2$ 还原回去 + 加回均值：

像素	$x^{(1)} \cdot u_1$	$x^{(2)} \cdot u_2$	+$\bar{X}$	= 重建 RGB
$p_1$	$70.71 \cdot (0.7071,-0.7071,0) = (50,-50,0)$	$-50 \cdot (0,0,1) = (0,0,-50)$	(150,150,150)	(200, 100, 100) ✓
$p_2$	$-70.71 \cdot (0.7071,-0.7071,0) = (-50,50,0)$	$-50 \cdot (0,0,1) = (0,0,-50)$	(150,150,150)	(100, 200, 100) ✓
$p_3$	$70.71 \cdot (0.7071,-0.7071,0) = (50,-50,0)$	$50 \cdot (0,0,1) = (0,0,50)$	(150,150,150)	(200, 100, 200) ✓
$p_4$	$-70.71 \cdot (0.7071,-0.7071,0) = (-50,50,0)$	$50 \cdot (0,0,1) = (0,0,50)$	(150,150,150)	(100, 200, 200) ✓

k = 2 重建精确等于原图！ 每个像素的 3 个通道都对得上原始值。

对比 k = 1 会怎样？ 假如刚才投影时只取 $u_1$（k=1），B 通道被丢，重建时 $p_1$ 只会得到 $(200, 100, 150)$——B 通道被均值"填"回去了，但跟真实值 $100$ 差 50。这正说明：k 选多大，看数据本身有几个自由度——本例 2 个自由度，k=2 才能完美。

小结：4 像素玩具图告诉我们什么

步骤	关键数字	直觉
X (n × 3)	4×3 = 12 个数	每像素 1 行
中心化	每像素减 (150,150,150)	原点搬到数据中心；R+G=300 → 中心化后 R+G=0
协方差 C	$\frac{10000}{3}\begin{bmatrix}1&-1&0\\-1&1&0\\0&0&1\end{bmatrix}$	R 和 G 完全反相关；B 与 R/G 独立
SVD	PC1 = (0.71,-0.71,0),$\sigma_1^2 = \frac{20000}{3}$ PC2 = (0,0,1), $\sigma_2^2 = \frac{10000}{3}$ PC3 = (0.71,0.71,0), $\sigma_3^2 = 0$	2 个非零方向，PC3 沿灰阶方向但没变化
投影 k=2	$(\pm 70.71,\ \pm 50)$ 四个	12 → 8 个数
重建	与原图精确相等	k = 2 才完美（k=1 丢 B 通道）

核心结论：这个玩具图天然是 2 维的（受 $R+G=300$ 这一个约束限制），所以 k=2 完美重建。这跟"自然图通常 k=1 就够"并不矛盾——自然图里大量像素近似灰阶（肤色、天空、阴影），整个数据集的有效维度也远小于 3，但有效维数到底是 1 还是 2 还是 3，取决于数据本身。本节用具体数字把 PCA 流程走通；真实图片的方差占比、长什么样、k 怎么选见 § 5。

---

2、PCA实现完整流程

1. 像素展平为 $(n \times 3)$ 矩阵

$n$ = 像素数，3 列 = RGB。

2. 中心化（每列减均值）

其中 $\bar{X}$ 是每列的均值向量。减掉均值后，数据中心在原点——PCA 找的是"偏离方向"。

3. 协方差矩阵 $C = X^T X / (n-1)$

3×3 矩阵——描述 R、G、B 三通道两两之间的相关性。

4. SVD 分解

• $U$：3×3 正交矩阵，每列是一个主成分方向
• $\Sigma$：3 个奇异值，每个值表示该主成分的"信息量"

5. 保留前 k 个主成分

取 $U$ 的前 k 列 → 组成 $P$（3 × k 矩阵）。

• $k = 1$：1 个方向 → 数据量从 3 维压到 1 维（严重失真）
• $k = 2$：2 个方向 → 3 维压到 2 维（较好）
• $k = 3$：3 个方向 → 不压缩（理论无损）

6. 投影

把 10000 像素的 3 维 RGB → 10000 像素的 k 维。

7. 重建

把 k 维数据反投影回 3 维 RGB + 加回均值 = 重建图。

---

三、关键代码（用库调用）

use nalgebra::{DMatrix, DVector};
use wasm_bindgen::prelude::*;

#[wasm_bindgen]
pub fn pca_compress(pixels: &[u8], width: u32, height: u32, k: u32) -> Vec<u8> {
    let w = width as usize;
    let h = height as usize;
    let n = w * h;
    let k = (k as usize).min(3).max(1);

    // 1. 像素 → 矩阵 (n × 3)
    let mut data = DMatrix::<f64>::zeros(n, 3);
    for i in 0..n {
        let idx = i * 4;
        data[(i, 0)] = pixels[idx] as f64;
        data[(i, 1)] = pixels[idx + 1] as f64;
        data[(i, 2)] = pixels[idx + 2] as f64;
    }

    // 2. 中心化
    let mean = data.row_mean();
    let mut centered = data.clone();
    for j in 0..3 {
        for i in 0..n {
            centered[(i, j)] -= mean[j];
        }
    }

    // 3. 协方差矩阵
    let cov = (centered.transpose() * &centered) / ((n - 1) as f64);

    // 4. SVD 分解
    let svd = nalgebra::linalg::SVD::new(cov, true, true);
    let u = svd.u.unwrap();

    // 5. 取前 k 个主成分
    let p = u.columns(0, k).clone();

    // 6. 投影
    let projected = &centered * &p;

    // 7. 重建 + 加回均值
    let mut reconstructed = projected * p.transpose();
    for i in 0..n {
        reconstructed[(i, 0)] += mean[0];
        reconstructed[(i, 1)] += mean[1];
        reconstructed[(i, 2)] += mean[2];
    }

    // 写回 RGBA（alpha 复制）
    let mut out = vec![0u8; pixels.len()];
    for i in 0..n {
        let dst_idx = i * 4;
        out[dst_idx]     = reconstructed[(i, 0)].clamp(0.0, 255.0) as u8;
        out[dst_idx + 1] = reconstructed[(i, 1)].clamp(0.0, 255.0) as u8;
        out[dst_idx + 2] = reconstructed[(i, 2)].clamp(0.0, 255.0) as u8;
        out[dst_idx + 3] = pixels[dst_idx + 3];
    }

    out
}

直接调用库，没自己写方法

---

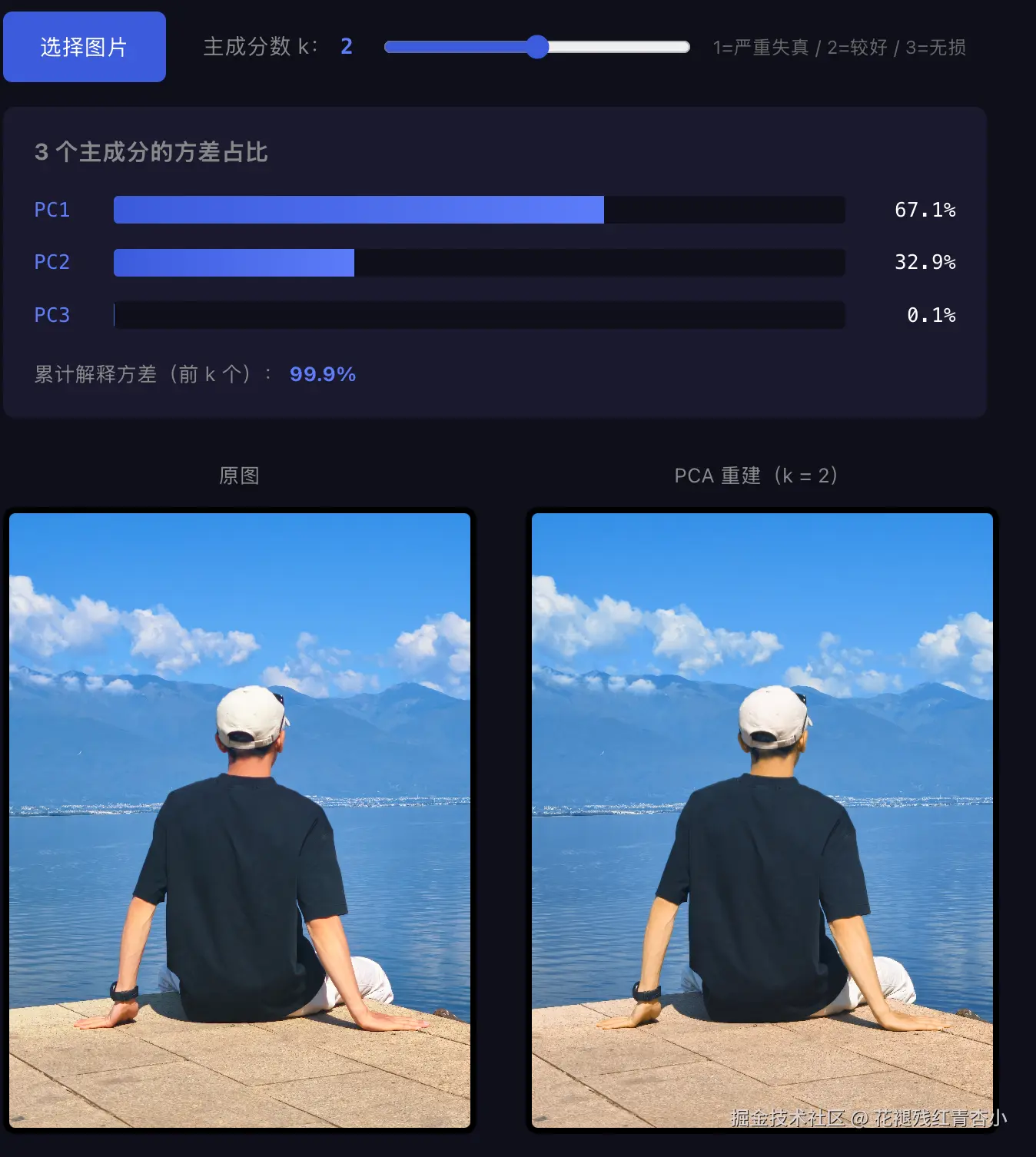

四、前端效果展示

打开页面后：

1. 上传一张图片
2. 拖动 k 滑块（1~3），实时看重建效果
3. 下方有 3 个主成分的方差占比柱状图——直观看到 PC1 通常占大头
4. 对比同一张图在不同 k 下的质量：
   • k = 1：严重失真（颜色偏移、细节丢失）
   • k = 2：较好（能看出原图，颜色略有偏差）
   • k = 3：理论无损

---

五、k 怎么选？3 个主成分的方差占比

5.1 经验数字

k	数据量	视觉质量	累计方差占比（典型自然图）
1	1/3	失真	80~95%
2	2/3	较好	95~99%
3	100%	无损	100%

经验法则：

• PC1 通常占 80~95%（一维就够）
• PC1 + PC2 通常占 95~99%（2 维基本无损）
• PC3 只占 1~5%——几乎总是可以扔掉

5.2 为什么 PC1 ≈ (0.577, 0.577, 0.577)？

自然图的 PC1 通常极其接近灰阶轴——三个分量都约 0.577（= $1/\sqrt{3}$）。

这是物理结果，不是巧合：

1. 同一物体的 R/G/B 几乎同步变化。比如把一张叶子从亮处移到阴影：R、G、B 同时按比例降低（亮度降但色相不变）。这种"整体变亮/变暗"的像素差异，方向就是 (1,1,1)。
2. 颜色恒常性：人眼对绝对亮度敏感，但对"相对色相"钝感。所以拍摄同一场景时，三通道几乎总是成比例变化——协方差矩阵的"长轴"自然指向 (1,1,1) 方向。
3. 极端的"灰阶图"（R=G=B）会得到 PC1 严格沿 (1,1,1)、占 100%——但这是 R=G=B 这个强约束导致的特例，不是一般情形。§ 二.0 的玩具图虽然 R≠G≠B，但因为 $R+G$ 守恒，灰阶方向 $(1,1,0)$ 的方差也是 0——这说明"灰阶方向是否占主"完全取决于数据。

5.3 一个具体自然图的方差占比

把 § 二.0 的 4 像素玩具图替换为一张 100×100 自然照片（如风景照、人像），PCA 给出的 3 个奇异值通常呈下面这种形态：

主成分	奇异值² = 方差	方差占比	直观解释
PC1 ≈ (0.58, 0.58, 0.58)	$8500^2 = 72{,}250{,}000$	96.6%	灰阶轴（亮度变化）
PC2 ≈ (0.71, -0.71, 0)	$1200^2 = 1{,}440{,}000$	1.9%	"红-绿"色相偏差
PC3 ≈ (0.41, 0.41, -0.82)	$300^2 = 90{,}000$	0.1%	"黄-蓝"色相偏差

怎么看这个表：总和 ≈ 73,780,000。PC1 = 72,250,000 / 73,780,000 ≈ 97.9%（具体数字随图像变化，但量级稳定）。1 个数字就能描述 96~98% 的差异——这就是 PCA 强大的原因。

5.4 为什么 RGB 图像这么容易压缩？

把上面的方差占比代入压缩比：

• k = 1：压缩到 1/3 数据量，但保留 97% 信息 → 300% 效率
• k = 2：压缩到 2/3 数据量，但保留 99% 信息 → 150% 效率

而 PNG/JPEG 不做这种"按方差排序"的取舍——它们用所有 3 个通道存数据，没有利用通道间相关性。PCA 之所以"信息密度高"，正是因为 RGB 三通道高度相关（协方差矩阵的非对角元素接近对角元素），整张图的有效自由度远小于 3。

5.5 何时 PC1 不占大头？

PC1 主导依赖于"R/G/B 同步变化"。下面这些图会破坏这个假设：

图像类型	典型 PC1 占比	为什么
自然风景 / 人像	80~95%	灰阶轴主导（亮度变化）
卡通 / 二次元插画	50~70%	高饱和度色块（红 vs 黄 vs 蓝），通道不同步
抽象彩色噪点图	30~40%	各通道独立波动，几乎无相关性
单色 / 调色板图	99~100%	退化情形（方差为 0）

实操建议：先看 PC1 占比再选 k。如果 PC1 ≥ 90%，大胆用 k = 1；如果 PC1 < 60%，说明图像偏"彩色抽象"风格，k = 2 或 k = 3 都行。

---

六、踩坑提醒

1. 协方差矩阵是对称的

SVD 分解也是对称矩阵，库会自动处理——但计算时只算上三角可以省一半时间。

2. 协方差 = 0 时 SVD 可能不稳定

如果图像纯色（所有像素 RGB 一样），协方差矩阵全 0，SVD 会除以 0。

解决：库会返回 Option，判 None。

3. 像素数 < 4 时无法算协方差

n - 1 在分母——n = 0 或 n = 1 时除以 0。

解决：前端限制图片最小尺寸（10×10 以上）。

4. 调色板和 PCA 不能混

PCA 是逐像素独立——不像鱼眼那样"看邻居"。压缩后颜色可能略偏（因为协方差矩阵是全局的，不是局部的）。

---

七、接下来

任务 21：最小二乘回归——用矩阵求逆解"拟合"问题，做图像去噪。

PCA：找数据的主方向（无监督） 回归：找 y = ax + b 的最佳拟合线（监督）

应用：图片去噪、颜色校准——用线性关系"修正"问题像素。

任务 22：协方差矩阵手写——深挖 PCA 内部原理，库 vs 手算对比。

---

一句话总结

PCA = 找 3 个"最有代表性"的方向，把 RGB 像素从 3 维压到 k 维。

算法核心：协方差矩阵 + SVD 分解——全部 nalgebra 库调用。

拖 k 滑块看效果：k=1 大幅失真，k=2 基本无损，k=3 完全无损。

---

📦 项目地址：pixel-math-wasm 🦀 Rust + WebAssembly 实战系列

---

🏷️ 标签：#Rust #WebAssembly #图像处理 #PCA #主成分分析 #协方差 #SVD #nalgebra
