路由设计：让低代码从"一个页面"升级成"一个应用"

本文补齐了路由这块拼图，使得引擎从"只能搭一个页面"推进到"能搭一个多页的应用（App）"。

术语约定

后文统一使用下列英文术语，避免多名词同意义等混用：

术语	指什么	说明
Designer	设计器	编辑 Schema 的环境；对应 DesignerRuntime
Preview	预览	运行 Schema 的环境；对应 PreviewRuntime
App	被搭建的应用	即 AppSchema 描述的多页产物
Host	外部宿主	嵌入已部署 App 的外层系统
dev-shell	Preview 开发导航	开发调试用

补充：AppDocument 回调里的「上层入口 main.tsx」指 Designer 的装配层，与 Host 不是同一概念。

---

一、背景：从"一个页面"到"一个应用"的鸿沟

在此之前，我的低代码引擎已经具备了基础的单页能力：物料拖拽、属性配置、循环渲染、表达式解析、事件交互、绑定数据源、生命周期、Designer / Preview 双 Runtime 打通等。

但它始终困在一个边界里——只能描述"一个页面"。而真实业务里，哪怕最简单的系统也存在类似「登录 → 列表 → 详情 → 编辑」这样的多页流转能力。

所以缺的这块拼图，就是路由。：

那么当低代码要从"一个页面"升级成"一个应用"，谁来管理"多个页面"？路由属于哪一层？页面切换又如何实现？

接下来我将逐层说明我的思路。

---

二、目标：完成路由闭环

对于当前版本，我的核心目标是：用户在 Designer 里管理多个页面（增删改切），在 Preview 里通过路由跳转页面，并渲染对应的内容。

---

三、架构设计：路由属于 App 级别

这是整个设计里最重要的一个原则。

平台现有的 Runtime 是页面级的——它负责把一份 Schema 解释成可渲染的节点树、管理页面上下文和事件。而路由是跨页面的，它天然应该高于单个页面。

所以我引入了一个新的层级——App 级：

App
├── Router Service       # 路由服务，App 级别（V1：HashRouter）
├── PageManager          # 页面列表管理，Designer 侧
└── Runtime              # 页面级，保持不变
     └── services.router # Runtime 持有 Router 引用，供方法跳转等使用

这个 App 级别的分层的好处是面向未来的：不只是路由，以后 History、AI 这些跨页面的能力，也会陆续"升"到 App 级。

运行时链路：从「应用配置」到「屏幕上的页面」

用一句话说清整条链路：Preview 启动时读整份应用配置，Router 决定当前该显示哪一页，Runtime 把这一页的 Schema 跑起来，Renderer 画到屏幕上。 用户点链接或改 URL 时，Router 先变，后面几步跟着重跑。

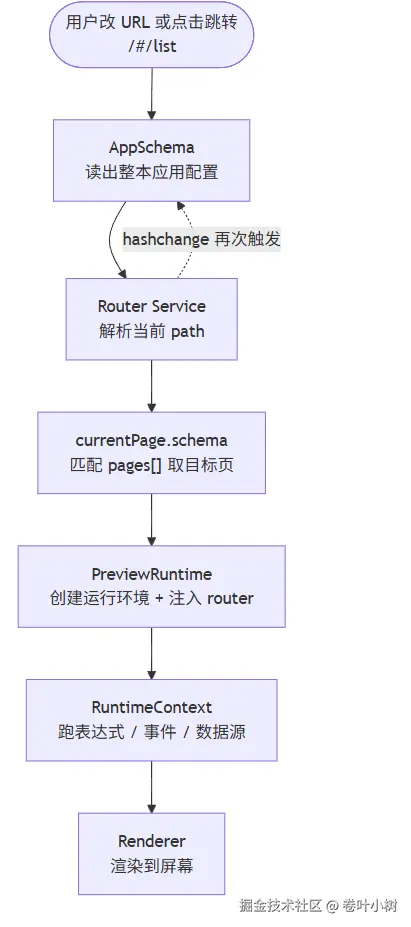

下面用「用户从首页切到列表页」举例（URL 从 /#/home → /#/list）：

各层在干什么：

• AppSchema — 整本应用的「目录」：pages[] 列出所有页面，defaultPageId 指定默认页。
• Router Service — 路由管理器，提供push、back 等功能。
• currentPage.schema — 当前页要渲染的内容，单页时代的 Schema。
• PreviewRuntime — 页面级运行时：解释 Schema，并通过 ctx.services.router 把路由能力交给页内 methods 使用。
• RuntimeContext — 运行时的上下文：表达式解析、事件、dataSource 请求都在这里。
• Renderer — 最后一环，把解析结果画成 DOM。

和单页时代对比：以前 Preview 直接拿一份 Schema 就渲染；现在多了一层「Router 先选页，再拿该页 Schema」。URL 一变，从 Router 往下整条链路重跑一遍。

跳转直接通过 methods 调用 ctx.services.router.push()，不走 Command 体系。

因为路由跳转本质上不是“修改数据”，而是“切换视图”，不需要撤销。

---

四、协议设计：AppSchema 包住 Schema

多页能力在协议上只做一件事：在原有单页 Schema 外面套一层应用壳，不改动 Schema 内部字段

interface AppSchema {
  pages: PageSchema[]   // 应用包含哪些页面
  defaultPageId: string    // 首次进入默认打开哪一页
}

interface PageSchema {
  id: string      // 页面唯一标识，如 'page-list'
  name: string    // 显示名，如 '列表页'
  path: string    // 路由 path，如 '/list'
  schema: Schema  // 页面内容 —— 现有 Schema 结构原封不动
}

关键点：PageSchema.schema 就是现有的 Schema，一个字段都不改。AppSchema 只是多记录了「有哪些页、默认哪一页」。

Preview / Designer 统一读写 lowcode-app（单页时代的 lowcode-schema 升级为整份 AppSchema）。渲染、编辑、表达式等单页能力全部复用，相当于给原来的页面套了个「多页封面」。

---

五、技术方案：六步落地

Preview 一条线（5.1～5.4），Designer 一条线（5.5～5.6）：

步骤	内容
5.1	Router 接口与 HashRouter 实现
5.2	Runtime 注入 services.router
5.3	Preview 按路由渲染当前页
5.4	dev-shell 开发导航（Preview 里的切页效果）
5.5	AppDocument 管理多页编辑
5.6	页面管理面板 UI

5.1 Router Service：IRouter 接口 + HashRouter 实现

路由这块我拆成两层：先定接口，再写实现。

上层（Runtime、页面里的 methods）只认 IRouter，不关心底层是 Hash 还是 History。V1 用 HashRouter——改 hash 就能跳转，以后可以扩展 HistoryRouter 实现同一套接口就行。

IRouter 只暴露四个能力：

interface IRouter {
  current: string                                           // 当前在哪个 path
  params: Record<string, string>                            // URL 上的 query，如 { id: '123' }
  push(path: string, params?: Record<string, string>): void // 路由跳转
  back(): void                                              // 返回上一页
}

V1 的 HashRouter 读写的都是 location.hash，地址长这样：/#/edit?id=123

class HashRouter implements IRouter {
  get current(): string {
    return location.hash.slice(1).split('?')[0] || '/'
  }
  get params(): Record<string, string> {
    const query = location.hash.slice(1).split('?')[1] ?? ''
    return Object.fromEntries(new URLSearchParams(query))
  }
  push(path: string, params?: Record<string, string>): void {
    const query = params ? '?' + new URLSearchParams(params).toString() : ''
    location.hash = path + query
  }
  back(): void {
    history.back()
  }
}

HashRouter 本身只管读写的逻辑，不监听 hashchange——监听放在 Preview 入口，这样 Router 类干净、也好单测。

5.2 Runtime 接入：services.router 沿作用域链继承

页面里的 methods 是这样跑的：编译成 function(ctx) { ... }，调用时把 ctx 传进去。所以跳转是写 ctx.services.router.push(...)。

我把 router 挂在 RuntimeContext.services 上，规则和 methods 类似——子 ctx沿用根 ctx 那一份，loop 里的节点也能调到同一个 router：

export interface RuntimeServices {
  router: IRouter
}

// 显式传入 > 继承父级 > 兜底空实现
this.services = init.services ?? parent?.services ?? { router: nullRouter }

设计态不需要真跳转，所以 DesignerRuntime 注入 nullRouter（push / back 空操作）；Preview 注入 HashRouter。

5.3 Preview 支持多页面

单页时代，Preview 启动后直接渲染一份 Schema。改成多页后，入口要做三件事：

1. 读整本应用 — 从 localStorage 取出 AppSchema（里面有多页的 pages[]）
2. 看 URL 决定渲染哪一页 — router.current 和每页的 path 对上，就取那页的 schema
3. URL 变了就重渲染 — 监听 hashchange，再跑一遍上面的逻辑

入口逻辑可以概括成下面这样：

const app = loadAppSchema()           // 1. 读出应用：pages[] + defaultPageId
const router = new HashRouter()

function renderPage() {
  const page = matchPage(app, router.current)   // 2. 根据 URL 找到当前页
  render(page.schema, { router })               // 3. 只渲染这一页的 Schema
}

renderPage()                    // 首次打开
onRouteChange(renderPage)       // URL 变了 → 换页再渲染

就多了 matchPage（Router 选页） 和 onRouteChange（监听路由变化） 两步；渲染单页 Schema 的那套逻辑没动。

5.4 Preview 开发导航：dev-shell

5.3 解决的是「应用怎么按路由渲染」。开发 Preview 时还有一个实际问题：页面一多，得有个地方快速切页，总不能切页都在 Schema 里先搭导航。

所以 Preview 顶部加了一条 dev-shell（PreviewShell）——给开发者用的调试导航，不是应用本身的一部分。

布局上拆成两个平级区域：

┌─────────────────────────────────────┐
│  dev-shell   [首页] [列表] [详情] …  │  ← 开发导航，不进 AppSchema
├─────────────────────────────────────┤
│  应用内容区                          │  ← 5.3 渲染的 page.schema
└─────────────────────────────────────┘

工作方式很简单：

1. dev-shell 读 AppSchema.pages，把页面名列成 tab
2. 点击 tab → 调 router.push(path)，和应用内按钮跳转走同一条路
3. URL 变了，外壳和应用各自重渲染——外壳更新高亮，应用区换页

// 外壳：只负责展示 + 点 tab 改路由
function PreviewShell({ app, router }) {
  return app.pages.map(page =>
    <Tab
      active={page.path === router.current}
      onClick={() => router.push(page.path)}
    />
  )
}

dev-shell 的存在意义、和生产环境怎么导航，见第六节。

5.5 Designer 切页：AppDocument 管列表，Engine 管编辑

Preview 解决了「怎么按路由换页」，Designer 要解决「怎么管多页编辑」。

我的做法是加了一个 AppDocument，专门管页面清单（有哪些页、当前编辑哪一页）。它不取代原来的 DocumentModel——Engine 依然只认识「当前这一页的document」，单页时代的拖拽、改属性、撤销，都不用改。

切页时只做一件事：把目标页的 Schema 挂上去。

function switchPage(pageId) {
  saveCurrentPage()                              // 切走前：保存编辑内容
  engine.attachDocument(new DocumentModel(page)) // 挂上目标页，走引擎原有切文档逻辑
  notifyHost()                                   // 通知外层：渲染等
}

也就是说，多页编辑 = 页面列表（AppDocument）+ 单页编辑（DocumentModel） 两层分工，没有为路由单独再造一套编辑器。

5.6 页面管理面板：UI 插件，逻辑交给 AppDocument

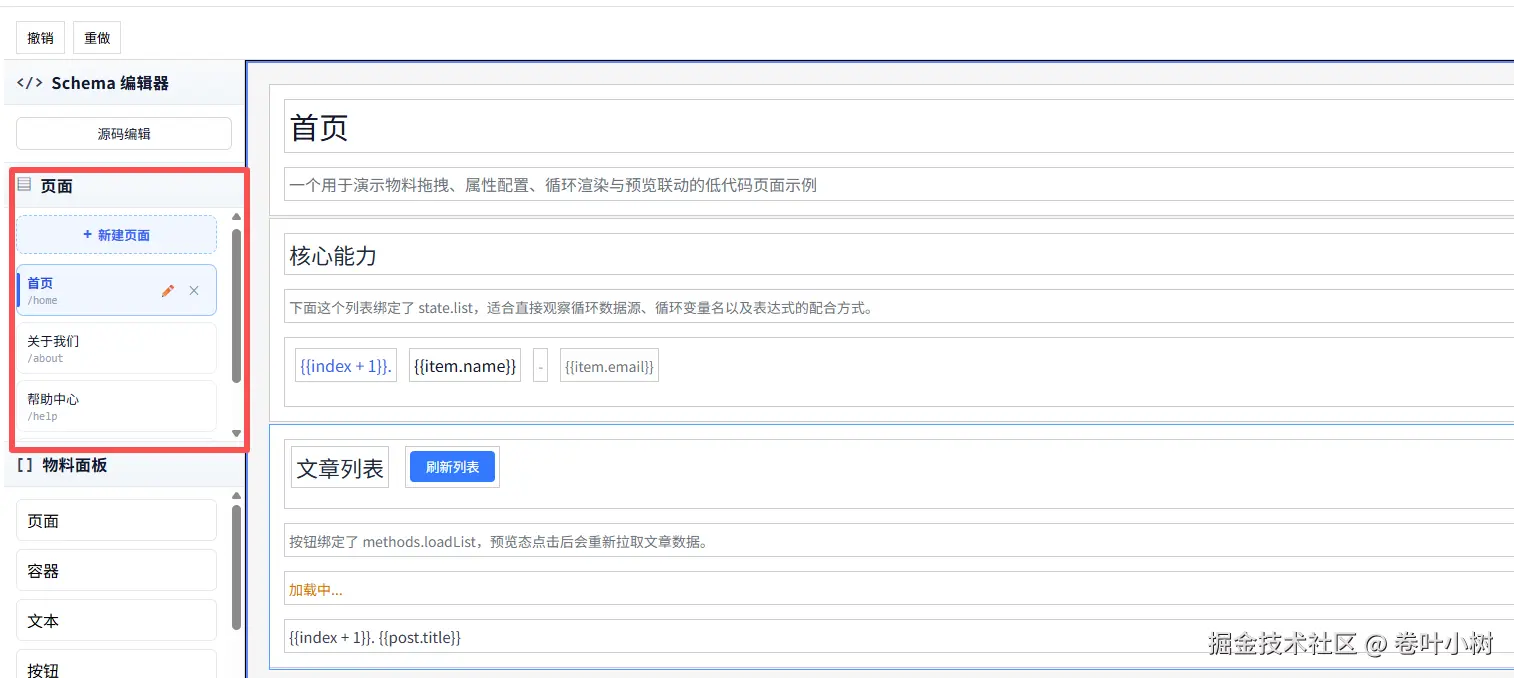

左侧面板多了一个「页面管理区」，由 PageManagerPlugin 注入。用户能做的事很直观：

• 新建一页
• 点击切换当前编辑的页
• 改名称、改 path
• 删除（至少保留一页）

插件只管 UI 和交互，增删改查页面都交给 AppDocument，数据和 Preview 读的是同一份 AppSchema。

---

六、dev-shell 与生产导航：两套用法，一套路由契约

Preview 顶部的 dev-shell，只为开发期服务——让你在还没搭应用内菜单时，也能快速切页、联调路由。它不进 AppSchema，上线时裁掉，不会跟着应用部署。

容易混淆的一点是：dev-shell 展示了路由能力，但不是终端用户该看到的导航。到了生产环境，多页跳转靠下面两种方式，本质都是调 IRouter / ctx.services.router.push，和 dev-shell 走的是同一条契约。

方式一：App 自带导航（主路径）

App 在 Schema 里自己搭导航——例如用 Nav / Menu 物料，点击时调：

// 页面 methods 里
goList: "function(ctx) { ctx.services.router.push('/list') }"

导航写在 AppSchema 的页面内容里，随 App 一起发布。用户点菜单 → router 变 → 当前页重渲染。这是大多数场景的默认做法。

方式二：Host 驱动导航

App 被嵌进另一个系统（如 iframe 里），Host 想从外部控制 App 切页：

Host 的导航
    │ 点击
    ▼
改 location.hash（或 postMessage → router.push）
    │
    ▼
App hashchange → 重渲染对应页

Host 和 App 之间零私有耦合——dev-shell 在 Preview 里示范的正是这套模式：外壳只 router.push，接触不到引擎内部。

总结：dev-shell 是开发脚手架，生产要么在 App 里搭导航，要么让 Host 经 IRouter 驱动——路由能力只有一份，用法分场景。

---

七、设计取舍：AppDocument 切页后，谁来负责重挂 canvas ？

接入 AppDocument 时遇到一个典型的分层问题：切页在 App 层，canvas 重挂在 Designer 层，中间怎么衔接？

发生了什么

AppDocument.setActivePage 内部会调 engine.attachDocument(new DocumentModel(...))，把目标页的 Schema 挂到 Engine 上。

而 Engine 的 attachDocument 在换文档前，会先 detachCanvas() 卸掉旧画布——这是合理的，避免 DragManager、HoverManager 等资源泄漏。但它只负责卸，不会帮你重新挂上。

所以流程变成：

setActivePage(列表页)
    → attachDocument(列表页 DocumentModel)
    → Engine 内部 detachCanvas()     ✓ 旧画布卸掉了
    → （没人 attachCanvas）           ✗ 中间编辑区空白

为什么 attachDocument 不顺便 attachCanvas？
切文档 Engine 管，重挂 canvas 由 Designer 装配层管（CanvasOptions 属于 designer-app，不该 Engine 去 new）。

为什么不把重挂写进 AppDocument

直觉做法是在 setActivePage 里顺手 attachCanvas()。但 canvas、拖拽、hover 都是 Designer 的事，不是「多页编排」该知道的：

层	该管什么
AppDocument	页面列表、切页、Schema 写回
Engine	挂/卸 DocumentModel、attach 时清理 canvas
Designer 装配层（main.tsx）	怎么重挂 canvas、什么时候持久化

如果把 attachCanvas 写进 AppDocument，它就不得不 import DragManager、依赖 designer-app——App 层和 Designer 耦合在一起，Preview 等场景复用 AppDocument 会很痛苦。

做法：回调把 Designer 副作用交还装配层

AppDocument 切页完成后，通过 onActivePageChanged 回调通知 Designer 装配层：「文档已换，后续你处理。」

const appDocument = new AppDocument(engine, appSchema, {
  onActivePageChanged: () => {
    attachCanvasForCurrentPage()   // Designer：重挂 DragManager / HoverManager
    saveApp(engine)                // Designer：持久化 AppSchema
  },
})

AppDocument.setActivePage
    ├── syncActivePageSchema()
    ├── engine.attachDocument(...)      // Engine：换文档（会 detachCanvas）
    └── onActivePageChanged?.()         // 通知 Designer 装配层
              │
              ▼
        main.tsx：attachCanvas + saveApp

AppDocument 只管换页；canvas 重挂、保存Schema 这些是 Designer 特有的事，所以通过回调交还给装配层。 后续抽 @lowcode/app 时继续保留这一分界——副作用外置为 AppHost 接口，不写死在编排层里。

---

八、成果展示

完整演示主流程：

Designer 新建多页 → 各页独立编辑 → 保存 AppSchema
        ↓
Preview 打开 → dev-shell / 应用内按钮切页 → URL 与内容同步
        ↓
按钮 router.push + 传参 → 目标页渲染 → 刷新仍保持当前页

---

九、总结

这次升级做了什么

其实这次路由设计的升级主要是想清楚每样东西该放在哪一层：

• 路由升到 App 级 — Runtime 仍只管单页；跨页能力走 IRouter，以后 DataSource、AI 等也可以沿这条路往上层挂
• 协议是「包裹」不是「重写」 — AppSchema 包住 Schema，AppDocument 包住 DocumentModel，单页时代的编辑、渲染、表达式完全不用改
• 边界要划清楚 — 跳转不走 Command；methods 经 ctx.services.router 访问路由；dev-shell 只经 IRouter 通信，和应用内容隔离

慢慢感受到——低代码引擎的演进（甚至一个平台的演进），重要的是把功能放到对的位置，位置对了，才能稳。

后续方向

V1 是基础功能闭环，演进方向还有以下思考：

• App 层独立化 — 把 AppDocument 抽成 @lowcode/app，副作用经 AppHost 外置，让 Designer、Preview、Host 共用同一套多页编排，而不是绑死在 designer-app
• Router 生产化 — 在 IRouter 不变的前提下补 History 模式、动态参数、路由守卫，以及与 DataSource / 进页拉数据等联动
• 多页编排体验 — Designer 侧的页面排序、分组、嵌套路由等，降低复杂 App 的搭建成本

这一版的设计，让平台从「一个页面」到「一个应用」，是给引擎立起了 App 这一层。这一步迈出去，后面真正的业务平台才有地方挂。
