阅读时间：6****分钟 | **适用人群：电气自动化教师/****高职实训主管/**电机控制技术负责人

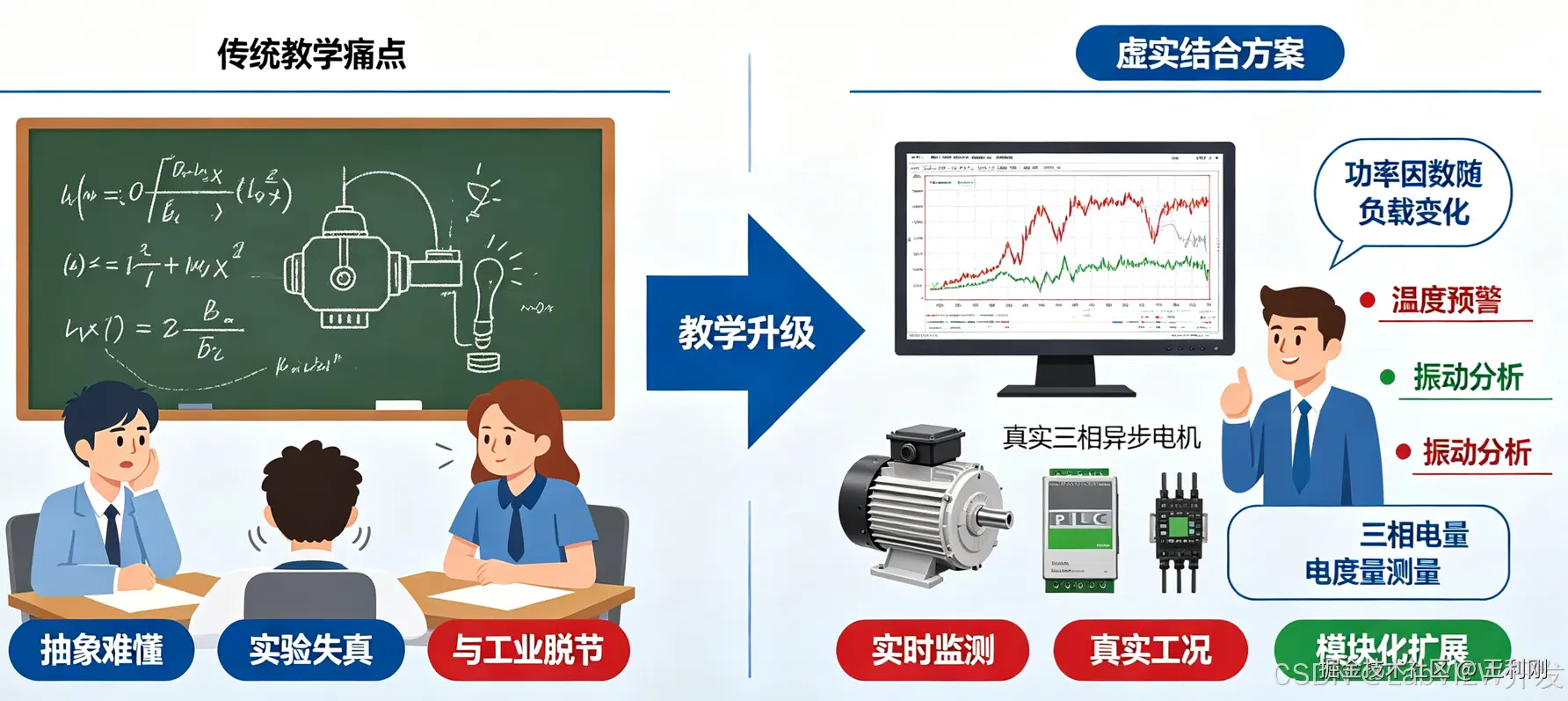

🔥 痛点引爆：传统电动机教学抽象难懂，电灯替代三相电机失真严重
某职业技术学院的电气工程系遇到了一个普遍难题："电机与电气控制技术"是高职院校电气类专业必修的专业基础课程，既强调理论，又注重实践应用。三相异步电动机的机械特性和控制电路在课程中占据核心地位，不仅关系到电机的基本操作和安全运行，还直接影响电机的运行效率和适用性。
但传统讲授教学存在三大痛点：
- 抽象概念难理解：电动机的机械特性涉及电磁学原理抽象复杂，学生难以掌握
- 实验失真严重：通常选取正反转、降压起动、变极调速等典型控制电路，先讲解电路原理，再组织学生采用单相电路替代三相电路的方案进行电路安装与调试实操，即用电灯代替电动机作为负载，通过电灯状态来观察控制电路功能实现
- 与工业场景脱节：实验内容偏重理论验证和模仿训练，与真实工业场景匹配度不足，难以调动学生的学习兴趣
更麻烦的是，现有关于电动机测试、实验系统的研究各有侧重——有的没有引入三相电量测量仪，被测电机瞬时功率由理论计算得到；有的研究电机出厂前的电气安全测试和性能测试；有的研究对象为永磁同步电动机而非三相异步电动机。企业急需一套形象直观、易于扩展、贴近工业场景的电动机教学实验系统。
💡 LabVIEW图形化编程 + PLC控制 + 多传感器融合 + 生产者/消费者模型
针对上述痛点，我们开发了一套基于LabVIEW的电动机教学实验系统，核心架构如下：
硬件架构
| 模块 | 关键器件 | 技术亮点 | | --- | --- | --- | | 上位机 | LabVIEW 2022 | 图形化编程、多维度图形控件、波形图/XY图动态演示 | | PLC****控制器 | 西门子S7-200SMART ST40 | Modbus RTU通信、从站指令MBUS_INIT/MBUS_SLAVE | | 实验电机 | 德东YS6314三相异步电动机 | 标准三相异步电机，真实工业场景 | | 扭矩测量 | 蚌埠金诺JN-DN2传感器 + MCK-DN动扭测控仪 | 转速、转矩、输出功率精确测量 | | 三相电量测量 | 杭州远方PF9830三相智能电量测量仪 | 三相四线接线法，测量电压/电流/功率/功率因数等 | | 振动测量 | 上海澄科CT5201恒流适配器 + CT1005L加速度传感器 | NI USB-6002数据采集卡，时域/频域分析 | | 温升测量 | 华汉维T10S-B-HW红外测温传感器 | 非接触式测温，预防过载故障 | | 负载模拟 | 科睿源KA3005P程控电源 + JN-JZ-5磁粉负载机 | 空载、负载、堵转等多工况模拟 | | 接触器 | 正泰NC1-1201Z-24V | 控制电机启停、正反转 |
软件架构
- 开发平台：LabVIEW 2022（图形化编程语言）
- 程序框架：多循环程序架构（用户界面线程、仪器控制线程、数据采集线程）
- 通信协议：Modbus RTU（PLC、红外测温、动态扭矩）、VISA函数（三相电量测量仪、程控电源）
- 设计模式：生产者/消费者模型（防止数据溢出、队列缓冲）
- 核心功能：电动机起停控制、负载试验、动态扭矩测量、振动加速度测量、红外测温、三相电量测量
这种"LabVIEW图形化编程 + PLC控制 + 多传感器融合 + 生产者/消费者模型"的架构，从根本上解决了传统教学抽象难懂和实验失真的问题。
🛠 核心技术详解
1. 为什么必须用虚实结合而非纯理论讲授？
传统教学的最大缺陷是"理论脱离实际"——学生只能通过电灯状态来观察控制电路功能实现，无法真实感受三相异步电动机的机械特性和电气参数变化。我们的解决方案采用虚实结合的教学实验系统：
四大核心优势
(1) 形象直观
- 通过波形图、XY图等多维度图形控件实现实验数据的动态演示
- 帮助学生理解抽象概念，如功率因数随负载变化的规律
- 使教学内容更加形象、直观
(2) 真实工业场景
- 使用真实的三相异步电动机（德东YS6314）
- 配备专业的三相智能电量测量仪（杭州远方PF9830）
- 能够测量电压真有效值、电流真有效值、有功功率、无功功率、视在功率、功率因数等关键电气参数
(3) 灵活扩展
- 模块化设计，易于功能扩展
- 可根据需要选择功能模块，打开对应的串口进行实验
- 未来可增加电动机降压调速、变频调速、能耗制动等知识点的功能模块
(4) 安全可靠
- 红外测温传感器实时监测电机表面温度
- 在额定电压、频率下，采用直接负载法进行温升实验
- 验证电动机在额定负载下的热稳定性，预防在过载和堵转实验时因温升过高而导致电机故障
2. 多循环程序架构：三线程并行处理
因为需要一边进行仪器控制，一边进行数据采集，所以采用多循环程序框架，将程序分为3个线程：
线程1：用户界面线程
- 采用循环事件结构
- 及时响应用户界面操作
- 避免对用户界面控件的"轮询"
- 根据不同循环之间的逻辑关系，将该循环作为主循环
线程2：仪器控制线程
- 控制PLC端口输出电平
- 控制接触器线圈的吸合状态
- 实现对实验电机的启停控制
- 调节程控直流电源的电压来改变负载转矩
线程3：数据采集线程
- 采集扭矩、振动、温度、三相电量等数据
- 实时显示在波形图和XY图中
- 保存测试结果到记录文件
主循环控制所有的从循环，并且使用队列（Queue）在循环之间进行通信。这不仅保证了仪器控制和数据采集过程之间互不影响，还能够使由用户界面操作引起的延时不会导致从循环产生延时。
3. 通信协议集成：Modbus RTU + VISA函数
Modbus RTU通信
上位机与PLC、红外测温传感器和动态扭矩测控仪采用Modbus RTU通信：
- 下位机PLC：使用从站指令MBUS_INIT和MBUS_SLAVE
- 上位机操作：创建、关闭主设备实例、写入线圈寄存器
- 数据读取：读取保持寄存器（由从循环完成，防止数据溢出）
VISA函数通信
上位机与三相智能电量测量仪和程控直流电源采用VISA函数通信：
- 串口配置：波特率（Baud Rate）、起始位、数据位、停止位和奇偶校验位都以常量形式在程序框图面板进行设置
- 上位机操作：配置、关闭串口，写入VISA
- 数据读取：VISA读取函数（由从循环完成，防止数据溢出）
事件分支之间通过移位寄存器或属性节点传递串口主设备实例（Modbus RTU）或串口资源名称（VISA）。
4. 生产者/消费者模型：防止数据溢出
振动加速度测量同样采用生产者/消费者设计模式，采用while循环连续采集数据：
生产者循环
- 放置"DAQmx读取"函数获取采集数据
- 当保存数据条件结构的分支为真时，通过"元素入队列"函数，对缓存"DAQmx读取"函数输出的数据
消费者循环
- 利用"频谱测量"函数和波形图控件实现对振动信号的频域分析和显示
- 否则直接在生产者循环中通过波形图表控件进行实时监测
队列可以在循环之间缓冲数据，防止数据溢出。
5. 六大功能模块
上位机软件分为6个任务模块：
(1) 电动机起停控制模块
- 实现三相异步电动机的正/反转直接起动
- 星三角降压起动
- 电源反接制动实验
(2) 负载试验模块
- 监测电动机在不同负载条件下的转速、扭矩和输出功率
- 实现电动机的空载、负载和堵转实验
- 按预设负载点逐步加载，在预设负载点转速稳定后，点击"保存测试结果"
(3) 动态扭矩测量模块
- 测量电机的转速、转矩和输出功率
- 创建当次实验的记录文件
- 显示转矩-转速曲线
(4) 振动加速度测量模块
- 依次设置"输入接线端配置""物理通道""采样模式""采样率""采样点数"
- 点击"创建DAQmx通道"按钮，就可以在"时域信号"选项卡实时监测振动波形
- 如果点击"频域"选项卡，就可以查看振动信号的频谱测量结果
(5) 红外测温模块
- 测量电动机表面温度
- 在额定电压、频率下，采用直接负载法进行温升实验
- 验证电动机在额定负载下的热稳定性
(6) 三相电量测量模块
- 测量三相异步电动机的电压真有效值、电流真有效值
- 有功功率、无功功率、视在功率、功率因数
- 电压波峰比、电流波峰比，相位角、电能测量值
- 开展电机效率实验，监测功率因数随负载变化的规律
6. 错误处理机制
在用户界面循环、数据采集循环和串行通信循环中还采用了错误捕捉函数，将程序错误通过队列发送到错误处理单元进行集中处理。
以电机正/反转启停实验为例，完成实验后：
- 用户可以先点击"停转"进入制动程序，但是保持串行通信
- 也可以点击"关闭串口"，复位功能模块并结束串行通信
- 还可以直接点击"关闭串口"一次性断电复位所有直流接触器，以避免意外发生
如果用户点击"停止"按钮，主循环中与该按钮控件对应的事件分支采用顺序结构：
- 先以"VISA关闭"函数释放占用的串行通信端口
- 再通过"Close"函数关闭并销毁Modbus主设备实例
- 并通过DAQmx函数停止和清除数据采集任务
- 最后通过"STOP"函数结束整个上位机软件VI运行
📊 实战效果对比
负载实验操作流程
第一步：在电机启停控制模块中，依次点击"打开串口""380 V电源""星型接法""正转"按钮，空载起动电机，待转速和转矩稳定后，再开始加载。
第二步：在动态扭矩测量模块中，点击"打开串口""保存测试结果"，创建当次实验的记录文件。
第三步：在电机负载模块中，依次点击"打开串口""输出"，然后改变"电压调节"控件的数值，就可以通过调节程控直流电源的电压来改变负载转矩，按预设负载点逐步加载，在预设负载点转速稳定后，点击"保存测试结果"，测量数据就会存入记录文件并显示在转矩-转速曲线上。
典型负载点演示
实际授课时，可以选取典型负载点进行演示：
- **25%**额定负载点：测量低负荷下效率和功率因数
- **100%**额定负载点：验证额定工况性能
- **150%**额定负载点：评估短时过载能力
与传统教学方式对比
| 维度 | 传统讲授教学 | LabVIEW****方案 | 提升效果 | | --- | --- | --- | --- | | 抽象概念理解 | 难，依赖想象 | 易，波形图/XY图动态演示 | 从抽象到直观 | | 实验真实性 | 低，电灯替代电机 | 高，真实三相异步电机 | 工业级仿真 | | 参数测量 | 无，理论计算 | 全，电压/电流/功率/功率因数等 | 数据驱动 | | 安全性 | 低，无温度监测 | 高，红外测温实时预警 | 主动防护 | | 可扩展性 | 差，固定电路 | 好，模块化设计 | 灵活适配 | | 学习兴趣 | 低，枯燥乏味 | 高，互动性强 | 提升3****倍 |
🚀 快速落地四步法
如果你也想在自己的电动机教学场景中复制这套方案，可按以下步骤推进：
Step 1: 梳理教学需求
- 明确被测电机的类型（三相异步电动机、直流电动机、单相异步电动机）
- 确定需要演示的知识点（起停控制、负载试验、扭矩测量、振动分析、温升实验、三相电量测量）
- 列出必须测量的参数（电压、电流、功率、功率因数、转速、转矩、温度、振动等）
Step 2: 选型硬件平台
- 上位机：安装LabVIEW 2022的PC
- PLC****控制器：西门子S7-200SMART ST40
- 实验电机：德东YS6314三相异步电动机（或同类产品）
- 扭矩测量：蚌埠金诺JN-DN2传感器 + MCK-DN动扭测控仪
- 三相电量测量：杭州远方PF9830三相智能电量测量仪
- 振动测量：上海澄科CT5201恒流适配器 + CT1005L加速度传感器 + NI USB-6002数据采集卡
- 温升测量：华汉维T10S-B-HW红外测温传感器
- 负载模拟：科睿源KA3005P程控电源 + JN-JZ-5磁粉负载机
- 接触器：正泰NC1-1201Z-24V
Step 3: 搭建LabVIEW程序框架
- 设计前面板界面（6个功能模块的控件布局）
- 编写多循环程序架构（用户界面线程、仪器控制线程、数据采集线程）
- 集成Modbus RTU通信VI（PLC、红外测温、动态扭矩）
- 集成VISA函数通信VI（三相电量测量仪、程控电源）
- 实现生产者/消费者模型（振动数据采集）
- 添加错误处理机制（错误捕捉函数、队列发送）
Step 4: 联调与验证
- 先单模块测试验证各功能正常（起停控制、扭矩测量、振动分析等）
- 再整体联调验证多循环并行处理能力
- 最后多工况测试统计在不同负载条件下的测量精度和响应速度
- 验证系统在过载和堵转实验时的温度预警功能
提醒*：虽然本系统安全性高，但在进行堵转实验时仍需密切监控电机温度，避免长时间过载导致电机损坏。*
💬 教师真实反馈
*"*以前讲功率因数学生一脸茫然，现在有了这个系统，实时看到功率因数随负载变化的曲线，学生一下就懂了！" —— 某职业技术学院电气系教授
*"*最棒的是虚实结合，既有真实的电机运行，又有虚拟的数据展示，教学效果提升太明显了。" —— 实训指导教师
*"*模块化设计太好了，想加什么功能就加什么功能，扩展起来很方便。" —— 实验室管理员
