前言
你有没有遇到过这样的场景：晚上关灯刷手机，屏幕突然亮得刺眼；白天在户外看屏幕，亮度又不够用；打电话时脸刚贴近屏幕，屏幕自动熄灭避免误触——手一离开，屏幕又恢复正常。
这些看似“智能”的体验背后，都离不开一颗小小的光学传感器。

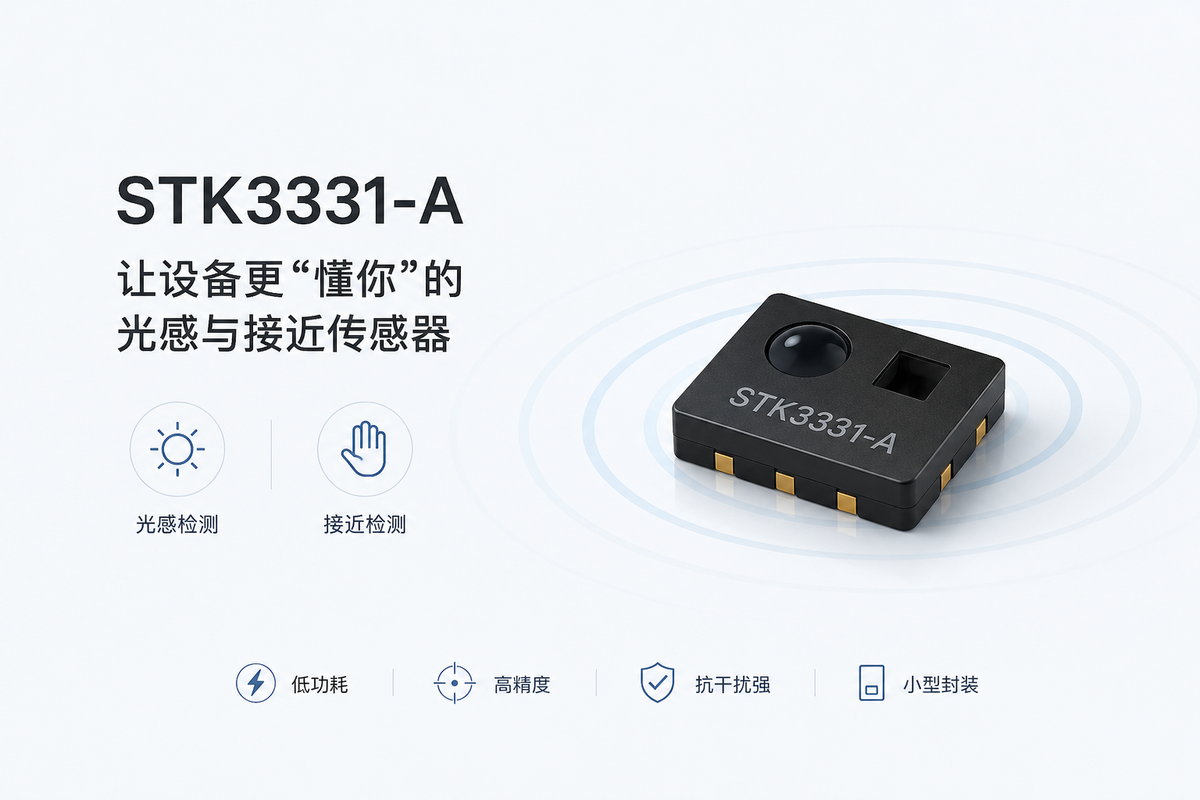

本文介绍一款来自 Sensortek 的二合一传感器方案——STK3331-A，聊聊它的架构、特点以及在嵌入式开发中的工程考量。
一、芯片概述
STK3331-A 是一款将环境光传感器（ALS） 、接近传感器（PS） 以及内置红外 LED 集成在同一封装中的光学传感器芯片。它通过标准 I²C 数字接口输出检测数据，支持中断功能，可帮助主控芯片快速获取环境光强度与物体靠近状态。
两个核心功能：
- 环境光检测（ALS） ：感知周围光线强弱，用于自动调节屏幕背光亮度
- 接近检测（PS） ：通过红外反射判断物体是否靠近，用于通话熄屏、靠近唤醒等场景
封装尺寸约为 5 × 1.5 × 1mm，采用 OLGA-8 封装，适合空间紧凑的便携设备设计。
二、技术特点
2.1 ALS + PS + IR LED 三合一集成
传统方案中，环境光检测、接近检测和红外发射往往需要多颗分立器件，不仅占用 PCB 空间，还增加了布线和调试的复杂度。STK3331-A 将三者集成在单一封装内，减少了外围器件数量，降低了 BOM 成本和设计难度。
2.2 内置中断功能，减少主控轮询
STK3331-A 支持可编程中断功能。当环境光强度变化超过设定阈值，或检测到物体靠近/远离时，芯片会主动通过中断引脚通知主控。
这意味着主控不需要通过 I²C 反复轮询——“现在亮度多少？有没有东西靠近？”——传感器自己发现变化后主动汇报。这种设计既能提高系统响应速度，也能降低主控的资源占用和功耗。
2.3 宽工作温度范围
支持 -40℃ ~ 85℃ 的工作温度范围，覆盖消费电子和工业级应用场景。
2.4 低功耗设计
支持待机模式等多种低功耗状态，适合电池供电的便携设备。
三、工程设计考量
在实际产品开发中，光传感器的性能不仅取决于芯片本身，还受到结构设计和 PCB 布局的显著影响。以下几个工程要点值得关注：
光学窗口设计：传感器上方需要预留透光窗口，窗口的大小和位置直接影响环境光的采集效率和接近检测的可靠性。窗口过小可能导致检测灵敏度不足，窗口过大则可能引入杂散光干扰。
隔断设计：在 IR LED 和传感器之间增加物理隔断可以有效降低光学串扰（Crosstalk）。对于二合一封装的芯片，设计时需确保内置隔断与面板开孔正确对准，避免红外光未经反射直接进入传感器接收端。
I²C 通信电平：需确保主控的 I²C 电平与传感器规格匹配，必要时增加电平转换电路。
表面污染：传感器表面的盖板玻璃或透镜材质、透光率以及表面清洁度都会影响检测精度。生产和使用过程中需注意防护。
四、典型应用场景
STK3331-A 可广泛应用于需要感知环境光或判断物体靠近的各类智能终端：
- 智能手机（自动亮度调节 + 通话熄屏防误触）
- 智能穿戴设备
- 智能家居控制面板
- PDA / 手持终端
- 靠近唤醒类设备
- 工业控制设备
五、总结
STK3331-A 的核心价值在于：把环境光检测、接近检测和红外 LED 三件事打包进一颗小芯片里，用 I²C 数字接口和中断机制降低主控的开发负担。
对于正在设计智能终端、需要做自动亮度调节或接近检测功能的开发者来说，这类高集成度传感器方案值得关注——它不一定是项目中最大的器件，但往往是决定“设备用起来顺不顺”的关键细节之一。
（本文为技术方案介绍，供开发者参考选型使用。）
