在智能手机、PDA、可穿戴设备等产品中，设备能否准确感知环境光强度、能否可靠判断物体是否靠近，直接影响用户体验。屏幕亮度自动调节、通话时靠近息屏防误触、低功耗待机等功能的实现，都离不开环境光传感器（ALS）和接近传感器（PS）的协同配合。
近年来，将照度传感器、接近传感器和红外 LED 集成于单一封装的产品逐渐成为主流趋势。这类二合一方案不仅降低了设计复杂度、节省了 PCB 空间，还能有效减少器件间的相互干扰。本文介绍一款集成度高、体积小、功耗低的二合一方案——STK33C61 环境光与接近传感器。

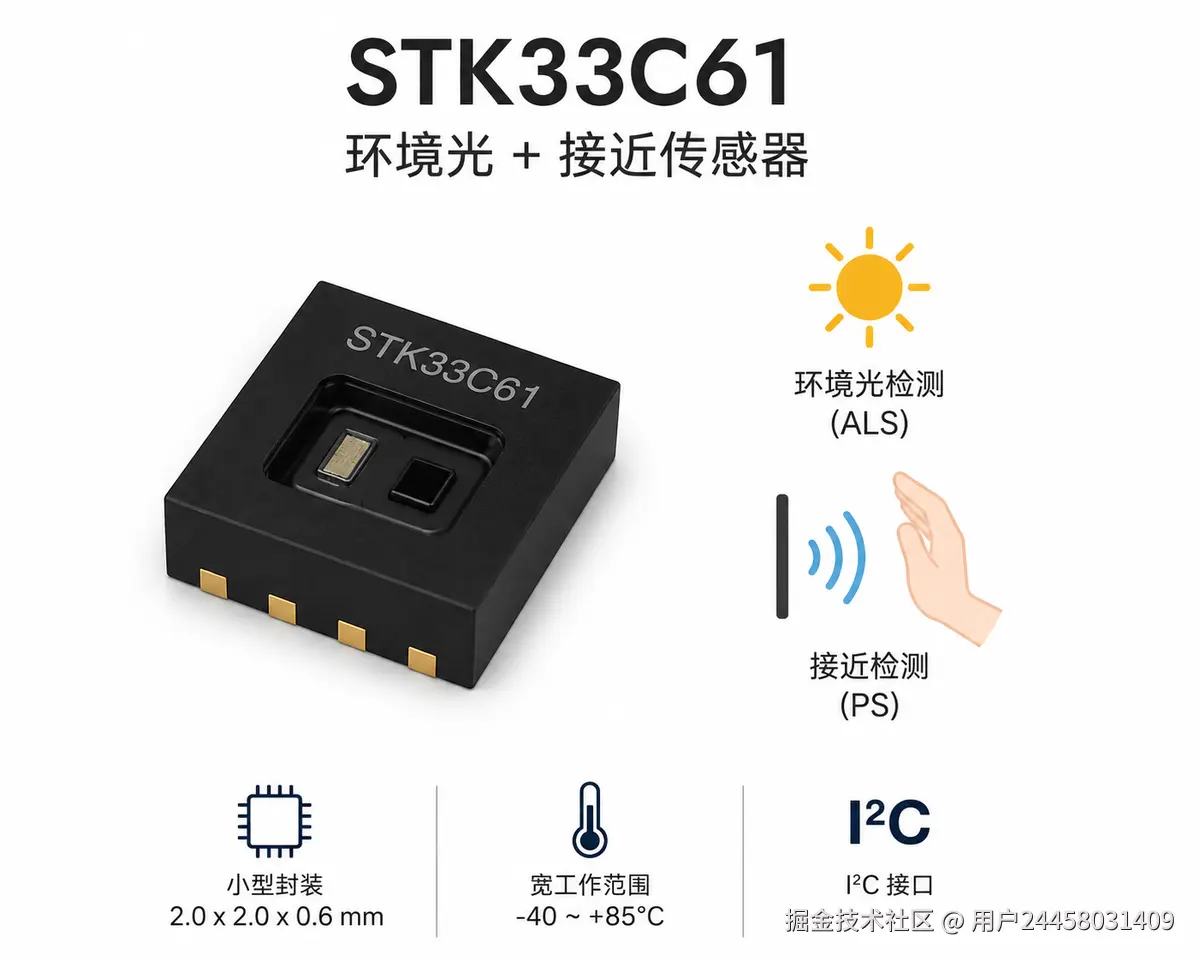

一、芯片概述 STK33C61 是一款将环境光传感器（ALS） 、接近传感器（PS） 以及内置红外 LED 集成于一体的光学传感器芯片-。该器件通过标准 I²C 数字接口输出检测数据，帮助主控芯片快速获取环境光强度与物体靠近状态，实现自动亮度调节和接近检测等智能交互功能。
简单来说，它让设备具备两种核心感知能力：
感知环境光：根据外部光线强弱，自动调节屏幕背光亮度
判断物体靠近：通过红外反射检测，实现靠近/远离判断，例如手机贴近耳朵时自动息屏
二、核心功能与技术特点 2.1 ALS + PS + IR LED 三合一集成 STK33C61 将环境光检测、接近检测和红外 LED 集成在同一个封装内。这种高集成度设计减少了外围器件数量，降低了 BOM 成本，同时为终端产品的小型化设计提供了便利——对于智能手机、可穿戴设备等空间受限的产品而言尤为重要。
2.2 16-bit 高分辨率数字输出 无论是环境光检测还是接近检测通道，STK33C61 均支持 16-bit 数字数据输出。更高的分辨率带来更细腻的数据变化，便于系统进行精准的亮度渐变控制或距离阈值判断，软件调校也更加灵活。
2.3 接近检测针对 940nm 红外光优化 STK33C61 的接近检测部分针对 940nm 红外光进行优化，适合智能终端中的短距离接近感应应用。940nm 是消费电子领域常用的红外波长，在环境光中占比相对较低，有利于提高信噪比。
2.4 灵活的中断设置 芯片支持多种中断模式，可根据应用需求设置检测阈值、窗口判断以及 Near/Far 状态变化触发中断。这一设计可以减少主控芯片的轮询压力，提高系统整体效率，对功耗敏感的应用场景尤为实用。
2.5 低功耗设计 STK33C61 支持待机模式（Standby mode）和等待模式（Wait mode），并提供软件关断功能。对于手机、可穿戴设备、手持终端等对功耗敏感的产品，这些低功耗状态有助于延长电池续航时间。
2.6 小尺寸封装 该器件采用 OLGA 封装，尺寸仅为 4.2×1.5×1.0 mm，适合空间紧凑型产品设计。

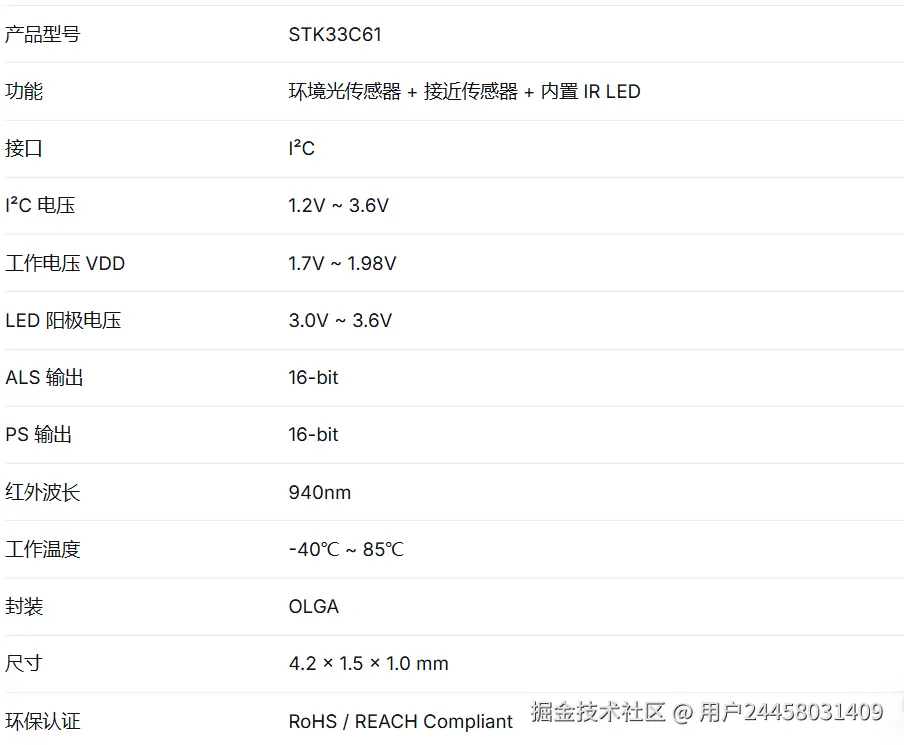

三、关键规格参数
四、工程设计考量
在实际产品设计中，光传感器的性能不仅取决于芯片本身，还受到结构设计和 PCB 布局的显著影响。以下几个工程要点值得关注：
光学窗口设计：传感器上方需要预留透光窗口，窗口的大小和位置直接影响环境光的采集效率和接近检测的可靠性-。窗口过小可能导致检测灵敏度不足，窗口过大则可能引入杂散光干扰。
隔断设计：在 IR LED 和传感器之间增加物理隔断可以有效降低光学串扰（Crosstalk）。对于二合一封装的芯片，设计时需确保内置隔断与面板开孔正确对准，避免红外光未经反射直接进入传感器接收端-。
表面处理：传感器表面的盖板玻璃或透镜材质、透光率等因素都会影响检测精度。设计阶段需要根据实际选用的面板材料进行光学仿真和验证。
环境光抑制：接近检测容易受到环境光干扰，STK33C61 内置了环境光抑制和噪声消除机制，即便在复杂光照条件下也能保持稳定的检测性能-。这一设计对实际使用场景的可靠性至关重要。
这些设计要点提示工程师在引入 STK33C61 方案时，需要同步考虑结构设计对传感器性能的影响。
五、典型应用场景 STK33C61 可广泛应用于以下产品类型：
智能手机
PDA / 手持终端
可穿戴设备
智能屏幕设备
消费电子产品
需要自动亮度调节和接近检测功能的各类终端
对于智能终端产品而言，这类集成式光学传感器虽然体积不大，却在屏幕亮度管理、防误触、功耗控制等用户体验细节中发挥着关键作用。随着 AIoT 设备的普及，环境光与接近检测正在成为越来越多终端的标配功能-。
（本文为技术方案介绍，供工程师参考选型使用。）
