浏览器 3D 项目 GLB 工程化全链路：分析、压缩、归一化、Rig 发现与降级

牧艺
0 阅读12分钟

浏览器 3D 项目 GLB 工程化全链路：分析、压缩、归一化、Rig 发现与降级

发布日期：2026-07-16
标签：前端 / Three.js / GLB / glTF / React Three Fiber / 3D 工程化 / WebGL

在 3D 看车 项目里，我接入了 Sketchfab、Forza 导出的第三方 GLB：命名混乱、部件合并、没有开门动画，切换车型时机位全乱。在 仓储升级 里，robot.glb 约 28MB，蒙皮角色贴地、缩放、动画循环各踩一遍坑。

性能文 讲「画得快」；交互文 讲「点得着」。本文专门讲中间这层：模型怎么从下载的 GLB，变成浏览器里可控、可交互、可降级的资产。

这不是 glTF 规范教程，而是一份 可复用的工程化管线：分析 → 压缩发布 → 加载 → 归一化 → Rig 发现 → 降级，以及两个真实项目的对照与踩坑。

一、第三方 GLB 的「不可控」清单

上线前，先接受现实：你几乎无法控制上游资产。

问题看车项目实例仓储机器人实例
命名混乱Object_47、polySurface5638骨骼名无业务语义
部件合并宝马 M2 车门与车身同一 mesh—
无 glTF 动画多数车模只有静态网格有行走 clip，但含静止死区
尺度差异FBX 导出 scale=0.01模型单位与场景不匹配
朝向不一致Z 轴朝前 vs 展厅假设 -X 朝前转身绕场景原点公转
体积过大单车型 20～40MB，全库 120MB+robot.glb ~28MB
辅助节点残留camera、gizmo mesh—

工程目标不是「让 GLB 变完美」，而是「把不可控翻译成可控」：

不可控 GLB → 分析审计 → 压缩发布 → 加载管线 → 归一化 → Rig 发现 → capabilities → 降级

二、五层管线架构

层级职责失败时
分析知道模型有什么、多大、能否用不进入仓库
压缩控制首屏体积分 LOD / 延迟加载
加载稳、快、有反馈重试链 → 降级
归一化尺度/朝向/落地一致相机和交互全乱
Rig 发现把 mesh 映射成交互能力capabilities 关按钮
降级演示不白屏几何体替代

下面按流水线顺序展开。

三、Phase 1：模型分析——上线前先体检

3.1 用 gltf.report 做审计

每个新 GLB 入库前，打开 gltf.report 或 Blender 查看：

检查项关注点红线
文件体积总大小、纹理占比单文件 > 30MB 需压缩或拆分
三角面数draw call 压力移动端 > 500K 需 LOD
纹理分辨率4K 贴图滥用> 2K 考虑降采样
节点树mesh 命名、层级有无 door/wheel 等可识别节点
材质PBR 贴图数量透明 + 双面过多影响排序
动画clips 名称与时长首尾静止帧 → 需 subclip

3.2 看车三车型差异（真实数据）

车型mesh 数拆分特点可交互能力
SUV（奥迪 Q3）~253部件较清晰门/后备箱/天窗；轮与车身合并
轿车（宝马 M2）~1200Object_* 命名灯/漆/振动；门轮合并
越野（Brabus G900）~109路面轮焊车身灯/振动；备胎不转

结论：不能假设「有 door 关键字就能开门」——必须先审计，再决定靠启发式还是 Profile 硬编码。

3.3 入库清单（模板）

## GLB 资产卡：suv-mainstream.glb

- 来源：Sketchfab / 自研
- 体积：34MB（压缩前）→ 8MB（Draco 后）
- 三角面：182K
- 最大纹理：2048²
- 动画：无
- 已知问题：路面四轮与车身合并
- Rig 策略：自动发现 + suv-q3 Profile
- capabilities：doors ✓ trunk ✓ wheels ✗
- 降级：几何体 CarModel

四、Phase 2：压缩与发布——首屏的生死线

4.1 压缩手段对照

手段典型收益工具注意
Draco 几何压缩50%～90% 体积gltf-transform、gltf-pipeline需 DRACOLoader 解码
纹理 WebP / KTX260%～80%gltf-transform、toktxKTX2 需 basis 转码
减面 Decimate视模型而定Blender影响细节，需目视验收
纹理降分辨率明显Blender / ImageMagick车漆贴图 2K 通常够用
分离 LOD首屏更快多文件 + 距离切换仓储机器人 TODO

4.2 gltf-transform 一键管线

# 安装
npm i -g @gltf-transform/cli

# 优化：Draco + 纹理 WebP + 去重
gltf-transform optimize input.glb output.glb \
  --compress draco \
  --texture-compress webp

# 仅分析（不改动）
gltf-transform inspect input.glb

4.3 发布策略

策略适用
public/models/ 静态托管演示站、GitHub Pages
CDN + 长缓存生产环境，Cache-Control: immutable
按车型/角色分包看车多车型、不要一次拉 120MB
dynamic import 路由级懒加载3D 页才加载 Three.js（两项目均采用）
const CarShowroomScene = dynamic(
  () => import('@/components/car-showroom-scene').then(m => m.CarShowroomScene),
  { ssr: false, loading: () => <LoadingPlaceholder /> },
);

4.4 仓储机器人：下一个优化点

升级篇 TODO 已写明：robot.glb Draco 压缩或 LOD。28MB 蒙皮角色是首屏最大瓶颈——压缩 + 加载遮罩是组合拳，不能只靠遮罩糊弄。

五、Phase 3：加载策略——稳、快、有反馈

5.1 看车加载流程

sequenceDiagram
    participant Page as page.tsx
    participant Loader as loadGltfScene
    participant Cache as LRU Cache
    participant Rig as discoverAssetCarRig
    participant Fallback as CarModel 几何体

    Page->>Loader: modelUrl
    Loader->>Loader: 主 URL
    alt 失败
        Loader->>Loader: alternates
        alt 仍失败
            Loader->>Fallback: useGeometricFallback
        end
    end
    alt 缓存命中
        Loader->>Cache: clone(true)
        Note over Loader,Rig: clone 后 Box3 等方法需重建
        Loader->>Rig: 重新 discoverAssetCarRig
    else 网络加载
        Loader->>Loader: normalizeMarketModel
        Loader->>Rig: discoverAssetCarRig
        Loader->>Cache: 写入 LRU（上限 6）
    end
    Loader->>Page: onAssetRigCapabilities

5.2 关键机制

机制作用参数
LRU 缓存切车型秒开limit = 6，淘汰时 dispose
clone(true)多实例不共享骨骼/材质状态克隆后 必须重建 rig
候选 URL 链主 → 备选 → fallback全失败才几何体
切换保留旧模型新车未就绪时旧车仍可见避免闪白
MIN_LOADING_OVERLAY_MS缓存命中也短暂显示 overlay~480ms，防闪烁
加载遮罩机器人/大车首屏等待aria-live 读屏友好

5.3 LRU 与 dispose

const MAX_CACHED_MODELS = 6;

function evictOldest() {
  const oldestKey = cache.keys().next().value;
  const entry = cache.get(oldestKey);
  disposeGltf(entry.scene); // geometry + material + texture
  cache.delete(oldestKey);
}

function disposeGltf(root: THREE.Object3D) {
  root.traverse((obj) => {
    if (obj instanceof THREE.Mesh) {
      obj.geometry?.dispose();
      const mats = Array.isArray(obj.material) ? obj.material : [obj.material];
      mats.forEach((m) => {
        m.dispose();
        Object.values(m).forEach((v) => v?.dispose?.());
      });
    }
  });
}

踩坑：只 cache.delete() 不 dispose() → GPU 内存泄漏，切几次车型浏览器卡死。

六、Phase 4：归一化层——异构 GLB 的统一坐标系

不同来源的 GLB，尺度和朝向各异。不归一化，切换资产时相机、地面、orbit 限制全部失效。

6.1 看车：normalizeMarketModel()

export function normalizeMarketModel(
  root: THREE.Object3D,
  targetLength = 4,
  groundY = -0.22,
) {
  hideHelperMeshes(root);              // 隐藏 camera / gizmo
  root.position.sub(center);         // 几何中心 → 原点
  root.scale.multiplyScalar(scale);    // 最长轴缩放到 ~4m
  root.rotation.y = -Math.PI / 2;      // Z-forward → -X-forward（车头）
  root.position.y += groundY - bounds.min.y; // 轮胎落地
  return getVisibleMeshBounds(root);
}
步骤原因
hideHelperMeshes辅助 mesh 污染包围盒
世界空间 AABB必须 updateWorldMatrix 后算，含父级 scale
车头 -X与展厅相机预设、orbit 逻辑一致
groundY 落地不同车型轮胎接触同一平面

归一化后，getOrbitDistanceLimits() 基于 span 动态算 minDistance / maxDistance——大小车都能合理缩放。

6.2 仓储机器人：蒙皮角色的特殊规则

蒙皮 mesh 不能在父级 Group 上统一 scale，否则顶点与骨骼错位。

规则说明
缩放写在 GLTF 根节点不用外层 Group 缩放
禁止乱调 pose()bind pose 已正确时，强行 pose 会穿模
贴地用顶点分位数bounds.min.y 常低于脚底，采样后下沉
水平中心对齐 pivot转弯绕机身竖直轴，不绕场景原点
SkeletonUtils.clone多实例不共享骨骼状态
// 伪代码：prepareRobotModel
function prepareRobotModel(gltf: GLTF) {
  const root = gltf.scene;
  applyScaleOnRoot(root, TARGET_HEIGHT);
  alignHorizontalPivot(root);
  snapToGroundByVertexPercentile(root, 0.02); // 2% 分位作脚底
  return root;
}

6.3 归一化 vs Rig 发现的顺序

加载 → normalize（尺度/朝向/落地）→ discoverRig（部件/骨骼）→ 上报 capabilities

顺序不能反：先 rig 再 normalize，包围盒分区阈值全错。

七、Phase 5：Rig 发现层——把 mesh 翻译成交互能力

这是看车项目的 核心工程价值：用发现层把不可控 GLB 映射成 AssetCarRig。

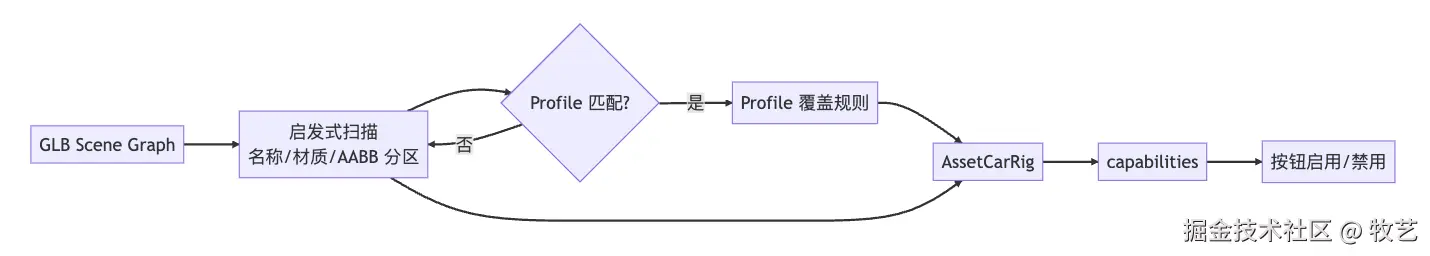

7.1 架构


7.2 启发式发现（discoverAssetCarRig）

  1. 遍历所有 Mesh，收集名称、材质名、包围盒中心与尺寸
  2. 空间分区：按整车 AABB 算前/后、左/右阈值，车门须在对应象限
  3. 局部面板校验：isLocalizedPanel() 拒绝 footprint 覆盖大部分车身的 mesh
  4. 排除规则：DOOR_EXCLUDE 过滤尾灯、风挡等误匹配
  5. 输出 pivot 组、材质引用、车轮节点

为什么需要空间分区？ 宝马 M2 的 Object_* 命名毫无语义，单靠正则会把半个车身当车门——旋转时整车跟着转。

7.3 Profile 覆盖（market-rig-profiles.ts）

自动发现不够时，按 URL 挂精确规则：

const suvQ3Profile: MarketRigProfile = {
  id: 'suv-q3',
  urlPattern: /suv-mainstream/i,
  leftDoor: [/polySurface5638/i, /Door_Soft_Black_Plastic_Q3/i],
  rightDoor: [/polySurface5634/i, /polySurface5632/i],
  trunk: [/Boot_ext2_Mesh_049_Carpaint/i],
  headLight: [/\bHL\d_Mesh/i],
  bakedWheels: true, // 路面轮合并 → 不尝试旋转
};
策略适用维护成本
纯启发式命名规范、拆分清晰的模型低
Profile 覆盖特定车型的已知盲区每车型一份
手工标注 JSON工业级、车型少高但最稳

7.4 capabilities 上报

发现完成后输出结构体 + 标志位：

onAssetRigCapabilities({
  doors: !!rig.leftDoorPivot && !!rig.rightDoorPivot,
  trunk: !!rig.trunkPivot,
  wheels: !profile?.bakedWheels && rig.wheels.length > 0,
  sunroof: !!rig.sunroofNode,
  paint: rig.paintMaterials.length > 0,
  lights: rig.headLightMaterials.length > 0,
});

UX 底线：识别不了的能力 → 按钮禁用 + 提示，不是「点了没反应」。

7.5 无 glTF 动画时的「伪骨骼」驱动

多数车模没有开门动画，靠 Pivot 组 + useFrame 阻尼：

// 车门
if (rig.leftDoorPivot) {
  const target = state.leftDoorOpen ? -MAX_OPEN_RADIANS : 0;
  rig.leftDoorPivot.rotation.y = THREE.MathUtils.damp(
    rig.leftDoorPivot.rotation.y, target, 8, delta,
  );
}

// 车轮：每帧从 base 矩阵重建，不塞额外 helper 节点
applyWheelMotion(wheelNode, spinAngle, steerAngle);

多通道叠加（怠速振动、点火脉冲、制动俯仰、双闪）在同一 useFrame 内按优先级合并。

7.6 蒙皮角色 Rig（仓储机器人）

维度静态车模蒙皮角色
驱动方式pivot 旋转 / 矩阵重建AnimationMixer + clip
循环不适用subclip 裁静止死区
位移与动画独立moveWarmupSeconds 防起步滑步
克隆clone(true) + 重建 rigSkeletonUtils.clone

行走动画踩坑（升级篇复盘）：

问题解法
循环回绕死区AnimationUtils.subclip 裁首尾静止帧
起步滑步动画先播 ~1s 再位移
倒走迈腿方向反timeScale 倒放 walk clip
同帧竞态Controls useFrame 优先于 Animator

八、Phase 6：降级层——演示绝不白屏

8.1 三级降级

L1  主 GLB URL
L2  alternates / 备选 CDN
L3  几何体回退（CarModel / 占位 mesh）

看车 CarModel：纯 Three.js 几何体拼整车，与 GLB 路径 共用同一套 useFrame 动画逻辑。回退时 capabilities 全开，保证演示功能完整。

8.2 降级 vs 隐瞒

做法评价
静默失败白屏❌
几何体回退 + 提示「当前为演示模型」✅
capabilities 如实关闭不可用的按钮✅
假_capabilities 全开但点了不动❌ 最糟

8.3 开发调试：Rig 识别面板

开发环境展示部件识别结果（mesh 名 → 映射到 door/wheel/light），新车型接入时 5 分钟验证 Profile 是否生效。生产环境可关。

九、接入新车 / 新角色的标准流程

9.1 看车：接入新车型（5 步）

  1. GLB 放入 public/models/market/
  2. car-categories.ts 注册 URL（含 alternates）
  3. gltf.report 审计 → 必要时 gltf-transform optimize
  4. 刷新页，看 Debug 面板识别结果
  5. 不准则加 market-rig-profiles.ts Profile

详细命名约定：market-glb-rig.md

9.2 仓储：接入新 GLTF 角色

  1. 审计体积 → Draco 压缩
  2. prepareRobotModel 验证贴地 / 转向中心
  3. 行走 clip subclip 去死区
  4. 首屏加载遮罩 + RobotReadyNotifier
  5. demand 渲染下动画路径补 invalidate()

十、两项目对照：同一管线，不同侧重

管线阶段3D 看车仓储机器人
体积20～40MB/车型，LRU 6~28MB，待 Draco
加载链式重试 + LRU + overlaySuspense + 遮罩
归一化normalizeMarketModel 尺度和朝向根节点缩放 + 顶点贴地
Rig启发式 + Profile + pivotAnimationMixer + 骨骼锚点
capabilities门/轮/灯/漆 分项行走/驾驶（隐式）
降级几何体 CarModel无（必须加载成功）
交互热区 Box + 按钮门控键盘/触屏/地面寻路

十一、发布前检查清单

离线资产

  • gltf.report 审计通过，资产卡已填
  • 体积 < 目标预算（移动端单模型建议 < 15MB 压缩后）
  • Draco / 纹理压缩已执行并验证解码
  • 无多余 camera/light helper mesh

运行时

  • ssr: false + 路由级 dynamic 懒加载
  • 加载失败有重试链或降级，不白屏
  • 归一化后相机 / orbit / 地面接触正确
  • Rig 发现结果与 Debug 面板一致
  • capabilities 驱动 UI，无「点了没反应」
  • LRU 淘汰调用 dispose()
  • 大模型有加载遮罩（aria-live）

内存

  • 切换资产后 renderer.info.memory 不持续增长
  • 纹理 / 几何体在 unmount 时释放

十二、踩坑速查（12 条）

#现象原因对策
1切车型后相机距离不对未归一化normalizeMarketModel
2开门时半个车身跟着转合并 mesh 被当车门空间分区 + isLocalizedPanel
3切车型越来越卡LRU 未 dispose淘汰时释放 GPU 资源
4缓存命中后 rig 错乱clone 后 Box3 失效克隆后重建 rig
5机器人穿地或悬空用 AABB min.y 贴地顶点分位数下沉
6蒙皮缩放后畸形父 Group 统一 scale缩放写 GLTF 根节点
7走久了腿突然停动画 clip 首尾静止subclip 裁切
8起步滑步位移先于动画moveWarmupSeconds
9加载闪一下缓存命中无 overlayMIN_LOADING_OVERLAY_MS
10按钮全灰Profile 未配 / 发现失败加 Profile 或检查正则
11按钮全开但不动假 capabilities如实上报
12Draco 模型加载失败未配 DRACOLoader扩展 GLTFLoader

十三、扩展方向

方向说明优先级
机器人 Draco + LOD28MB → 首屏 < 5sP0
看车纹理 KTX2进一步减 GPU 显存P1
资产版本化model?v=2 破缓存P1
服务端 glTF 管线CI 自动 optimize + 报告P2
统一 Rig DSLJSON 描述 Profile，非 TS 硬编码P2

结语

浏览器 3D 项目的竞争力，往往不在「会不会用 R3F」，而在 能不能把乱七八糟的 GLB 管成一条可靠管线。

看车项目教会我：启发式 + Profile + capabilities + 几何体降级 四层叠加，才能把第三方车模变成产品；仓储机器人教会我：蒙皮角色的归一化和动画 是另一条平行管线，但分析、压缩、加载、dispose 的逻辑相通。

把管线拆清楚，后面接 交互层、接真实 WMS、接更多车型，都只是在 Rig 层加 Profile，而不是推倒重来。
