室内空气质量监测正在成为空气净化器、新风系统、智能空调等设备的标配功能。对于嵌入式开发者来说，选一款合适的空气质量传感器模组，往往决定了产品的检测精度和开发效率。

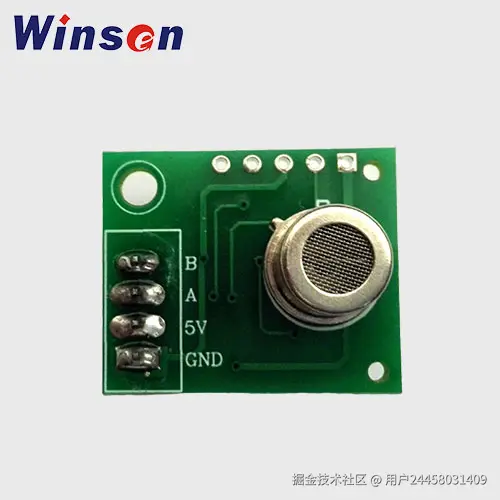

最近在评估几款气体传感器方案，其中ZP16空气质量模组的一些设计思路值得分享一下。
一、模组架构与检测原理
ZP16采用片式厚膜半导体气敏元件。这类传感器的核心工作原理是：气敏材料在接触目标气体时电阻发生变化，通过检测电阻变化来反推气体浓度。
相比电化学传感器，半导体气敏元件的优势在于成本较低、响应速度快、寿命较长；劣势是选择性相对较弱，对多种还原性气体都有响应。ZP16对以下气体均有较高灵敏度：
- 甲醛、苯（装修污染重点关注）
- 一氧化碳、氢气
- 酒精、氨气
- 香烟烟雾、香精等挥发性有机气体
模组级 vs 元件级的区别：市面上既有单独的气敏元件，也有像ZP16这样封装好的模组。模组的优势在于出厂已完成老化、调试、标定和校准，开发者拿到手就可以直接读数据，不用自己搭信号调理电路、不用做温湿度补偿校准。对于产品开发来说，这省掉了大量前期调试工作。
二、关键电气参数与接口
| 参数 | 规格 |
|---|---|
| 检测范围 | 0 ~ 10 mg/m³ |
| 分辨率 | 0.05 mg/m³ |
| 工作电压 | 5.0 ± 0.2V DC |
| 工作电流 | ≤ 60mA |
| 预热时间 | ≈ 3分钟 |
| 输出方式 | UART（5V电平） |
| 物理接口 | XH2.54-4P端子 |
| 工作温度 | 0 ~ 50℃ |
| 工作湿度 | ≤ 95%RH |
供电设计提醒：模组无电压反接保护，电源接反会直接损坏。同时电压上限为5.5V，超过可能导致不可逆损坏。建议在电源输入端加TVS管和适当容值的滤波电容。
UART通信：模组通过UART输出检测数据，电平为5V。如果主控MCU是3.3V系统，需要考虑电平转换——直接连接可能有风险，建议用MOS管或专用电平转换芯片做双向电平转换。
物理接口：XH2.54-4P端子是小型家电和工业模组中常见的连接器规格，2.54mm间距，便于打样阶段快速连接。
三、MCU对接与数据解析
ZP16的UART输出通常为主动上报模式——模组上电预热完成后，会周期性通过串口发送检测数据。开发者需要做的工作包括：
- 串口初始化：确认波特率（具体值建议查阅规格书，通常为9600或115200）
- 数据帧解析：根据协议格式提取浓度值
- 数据滤波：对原始数据进行滑动平均或中值滤波，去除偶发噪声
典型的对接流程（伪代码思路）：
c
// 串口接收中断回调
void UART_IRQHandler(void) {
uint8_t rx_byte = UART_Read();
// 帧头检测 -> 数据接收 -> 帧尾校验
if (rx_byte == FRAME_HEADER) {
start_receive();
}
// ... 缓存数据，校验CRC/校验和
}
// 主循环中周期读取浓度值
float get_air_quality() {
if (frame_received && checksum_valid) {
return parse_concentration(frame_data);
}
return last_valid_value;
}
注意：模组预热约3分钟，刚上电时数据不稳定，建议在代码中增加预热等待逻辑，或丢弃前3分钟的数据。
四、工程设计考量
在实际产品中嵌入ZP16时，以下几个点容易踩坑：
安装位置：不建议安装在强空气对流环境中（如风道正中央、风扇出风口）。气流速度过快会影响气敏元件表面的气体交换效率，导致读数偏低或不稳定。建议安装在气流相对平稳的区域，或通过导风结构引导适量空气经过传感器。
预热与老化：模组出厂前已完成标定，但长期存储后首次上电，建议先通电老化一段时间再投入使用。半导体气敏元件的基线会随环境温湿度漂移，产品设计时最好预留零点校准功能。
温度与湿度限制：工作温度0~50℃，湿度≤95%RH。超出范围会影响检测精度和寿命。如果产品需要在极端环境下工作，需要考虑加热或除湿等辅助措施。
不适用于安全系统：资料明确提示该模组不适用于涉及人身安全的系统。如果需要做燃气泄漏报警、一氧化碳中毒预防等安全级应用，应选用通过相关认证的专用传感器。
五、典型应用场景
- 空气净化器（根据空气质量自动调节风量）
- 新风换气系统（判断何时启动换气）
- 智能集成吊顶（带空气检测功能的智能家居设备）
- 空气质量监测仪（独立检测设备）
- 换气扇、空调（联动控制）
对于正在开发上述产品的嵌入式团队，ZP16这类预校准模组可以显著缩短传感器部分的开发周期——从“调电路、写驱动、做标定”变成“接上串口读数据”。
（本文为技术方案调研笔记，供选型参考。具体参数以官方最新规格书为准。）
