【HarmonyOS AI 系列文章】 图像超分：用端侧 AI 实现小图传输，高清图呈现

HarmonyOS 图像超分：用端侧 AI 实现“小图传输，大图呈现”

一、前言

最近看到鸿蒙推出的非常有意思的功能，图像超分，今天给大家做一个深度梳理。

今年重心转向AI方向，最近对鸿蒙+AI的概念又深入的来了一波追踪学习，接下来这段时间会陆续出相关的技术文章介绍分享给大家，欢迎一起讨论进步。花了两个多小时整理，接下来进入正文。

二、图像超分，是什么？

图像超分不是简单把图片拉大，而是用 AI 根据低清图中的纹理、边缘、颜色过渡和局部结构进行重建，让图片看起来更清晰、更自然。

说人话理解：云端只发小图，终端用 HarmonyOS 系统级 AI 能力做 4 倍高清重建。低质量图片用鸿蒙手机端侧AI能力渲染成高清。

普通放大只是把像素撑开，所以越放越糊；AI 超分会尝试补全细节、优化边缘、降低噪点，让低分辨率图像获得更接近高清图的视觉观感。

本质：不是“恢复原图”，而是“生成一个视觉上更高清、更接近原图观感的版本”。

三、 为什么需要它：图片业务的三难问题

图片业务常见的矛盾可以总结成三类：

做法	好处	问题
传高清图	清楚，细节多	费带宽、费存储、加载慢，弱网体验差
传压缩图	省带宽、省存储、加载快	图片放大后模糊，影响用户体验和转化
自研 AI 超分	能做定制化能力	算法、性能、功耗、发热、多机型适配成本高

HarmonyOS 图像超分的价值就在于：让开发者少传大图，但仍然给用户更清晰的图片观感。

行业内针对图片这方面的处理，一般是先下载使用缩略图预览占位，然后动态加载高清图，再加上缓存机制，防止高清大图重复下载。

四、 核心思路：小图传输，大图呈现

HarmonyOS 7 从 API 26 开始开放图像超分能力。开发者可以通过 Core Vision Kit 调用系统级图像超分 API，对输入的低分辨率图像进行超分辨率重建。

典型链路如下：

小图 CDN
  -> App 下载低分辨率图片
  -> URI / 图片文件转换为 PixelMap
  -> Core Vision Kit 图像超分
  -> 获取 response.pixelMap
  -> 页面展示 / 结果缓存

规格要点：

• 起始版本：26.0.0
• 系统能力：SystemCapability.AI.Vision.VisionBase
• 模型约束：仅可在 Stage 模型下使用
• 输入原图最大尺寸：2048*2048
• 输出倍率：4 倍高清放大
• 相关模块：imageSuperResolution
• 当前文档标注：Beta

传输阶段：传低分辨率/小体积图片，降低带宽、流量、存储成本。 显示阶段：在端侧用系统级 AI 图像超分，把小图重建成更清晰的大图。

刚才也说了，这个技术的本质是使用鸿蒙手机端侧的AI能力，它不是把“原始高清图”真正找回来，而是根据低清图里的纹理、轮廓、语义信息， 推测并补全更像高清图的细节。

所以在使用场景上要注意，我个人认为适合：商品图、资讯图、相册预览、内容流缩略图。但是像社交图片，证件图片，特别依赖真实细节的场景并不推荐。

五、技术原理

AI 超分主要做三类事情：

1. 增强边缘：让物体轮廓、文字边界、线条更清晰。
2. 补全纹理：根据上下文重建商品表面、建筑线条、照片纹理等细节。
3. 降低噪点：抑制压缩图常见的块状噪声和模糊噪点。

HarmonyOS 方案还提到 NPU 量化、XPU 异构、多线程流水等底层优化。简单理解，就是系统把合适的计算交给合适的硬件单元，让端侧处理更快、更省电。

六、HarmonyOS 方案优势

对比项	传统做法	HarmonyOS 端侧图像超分
云侧超分 vs 端侧超分	依赖云端服务，可能增加调用成本、上传下载成本和链路延迟	基于系统级 AI 能力在端侧处理，减少对云侧服务的依赖
普通放大 vs AI 超分	只改变尺寸，缺少细节重建，越放越糊	通过 AI 重建纹理、边缘和细节，放大后观感更清晰
App 自研模型 vs Core Vision Kit	需要算法团队、模型优化、功耗控制和多设备适配	调用系统提供的 ImageSRAnalyzer，接入门槛更低

七、 代码实战：用 Core Vision Kit 调用图像超分

import { imageSuperResolution, visionBase } from '@kit.CoreVisionKit';
import { image } from '@kit.ImageKit';
import { hilog } from '@kit.PerformanceAnalysisKit';
import { BusinessError } from '@kit.BasicServicesKit';
import { fileIo } from '@kit.CoreFileKit';
import { photoAccessHelper } from '@kit.MediaLibraryKit';

@Entry
@Component
struct Index {
  @State inputImage: PixelMap | undefined = undefined;
  @State outputImage: PixelMap | undefined = undefined;
  @State statusText: string = '请选择一张低质量图片';
  @State isProcessing: boolean = false;

  private analyzer: imageSuperResolution.ImageSRAnalyzer | null = null;
  private inputImageSource: image.ImageSource | undefined = undefined;

  async aboutToAppear(): Promise<void> {
    try {
      this.analyzer = await imageSuperResolution.ImageSRAnalyzer.create();
      this.statusText = '图像超分服务已就绪';
      hilog.info(0x0000, 'ImageSRSample', 'ImageSRAnalyzer created');
    } catch (error) {
      this.analyzer = null;
      this.statusText = '当前环境暂不支持图像超分，选择图片后将仅展示原图';
      hilog.error(0x0000, 'ImageSRSample', 'Failed to create ImageSRAnalyzer: %{public}s', JSON.stringify(error));
    }
  }

  async aboutToDisappear(): Promise<void> {
    if (this.analyzer) {
      await this.analyzer.destroy();
      this.analyzer = null;
      hilog.info(0x0000, 'ImageSRSample', 'ImageSRAnalyzer released successfully');
    }

    this.releaseImages();
  }

  build() {
    Column() {
      Text('HarmonyOS 图像超分 Demo')
        .fontSize(24)
        .fontWeight(FontWeight.Bold)
        .fontColor('#172033')
        .margin({ top: 20, bottom: 6 })

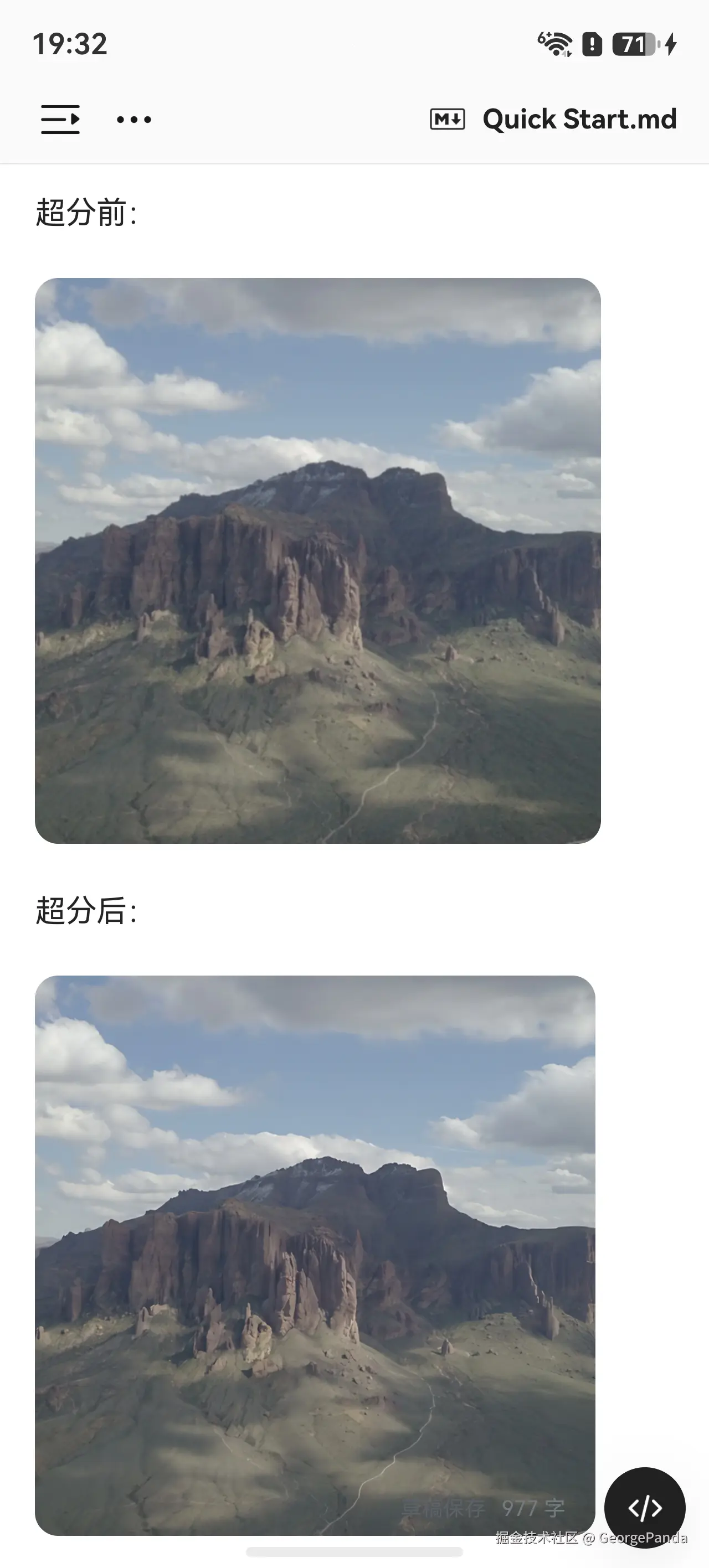

      Text('上方为低质量原图，下方为 Core Vision Kit 图像超分结果')
        .fontSize(14)
        .fontColor('#667085')
        .margin({ bottom: 16 })

      Column({ space: 12 }) {
        this.InputImagePanel()
        this.OutputImagePanel()
      }
      .width('100%')
      .layoutWeight(1)
      .padding({ left: 16, right: 16 })

      Text(this.statusText)
        .fontSize(14)
        .fontColor('#475467')
        .textAlign(TextAlign.Center)
        .width('100%')
        .padding({ left: 16, right: 16 })
        .margin({ top: 16, bottom: 12 })

      Row({ space: 12 }) {
        Button('选择图片')
          .type(ButtonType.Capsule)
          .fontColor(Color.White)
          .backgroundColor('#2568C7')
          .layoutWeight(1)
          .height(48)
          .enabled(!this.isProcessing)
          .onClick(() => {
            void this.selectImage();
          })

        Button(this.isProcessing ? '处理中...' : '调用图像超分')
          .type(ButtonType.Capsule)
          .fontColor(Color.White)
          .backgroundColor('#16856A')
          .layoutWeight(1)
          .height(48)
          .enabled(!this.isProcessing && this.inputImage !== undefined)
          .onClick(() => {
            void this.processImageSuperResolution();
          })
      }
      .width('100%')
      .padding({ left: 16, right: 16, bottom: 24 })
    }
    .width('100%')
    .height('100%')
    .backgroundColor('#F5F7FB')
  }

  @Builder
  InputImagePanel() {
    Column() {
      Text('低质量原图')
        .fontSize(16)
        .fontWeight(FontWeight.Medium)
        .fontColor('#172033')
        .margin({ bottom: 10 })

      Stack() {
        if (this.inputImage !== undefined) {
          Image(this.inputImage)
            .objectFit(ImageFit.Contain)
            .width('100%')
            .height('100%')
        } else {
          Column() {
            Text('点击下方“选择图片”')
              .fontSize(14)
              .fontColor('#98A2B3')
              .textAlign(TextAlign.Center)
              .padding({ left: 12, right: 12 })
          }
          .width('100%')
          .height('100%')
          .justifyContent(FlexAlign.Center)
        }
      }
      .width('100%')
      .layoutWeight(1)
      .backgroundColor(Color.White)
      .borderWidth(1)
      .borderColor('#D8E1EA')
      .borderRadius(16)
      .clip(true)
    }
    .layoutWeight(1)
    .height('100%')
    .padding(12)
    .backgroundColor(Color.White)
    .borderRadius(18)
  }

  @Builder
  OutputImagePanel() {
    Column() {
      Text('超分后高清图')
        .fontSize(16)
        .fontWeight(FontWeight.Medium)
        .fontColor('#172033')
        .margin({ bottom: 10 })

      Stack() {
        if (this.outputImage !== undefined) {
          Image(this.outputImage)
            .objectFit(ImageFit.Contain)
            .width('100%')
            .height('100%')
        } else {
          Column() {
            Text('点击“调用图像超分”生成结果')
              .fontSize(14)
              .fontColor('#98A2B3')
              .textAlign(TextAlign.Center)
              .padding({ left: 12, right: 12 })
          }
          .width('100%')
          .height('100%')
          .justifyContent(FlexAlign.Center)
        }
      }
      .width('100%')
      .layoutWeight(1)
      .backgroundColor(Color.White)
      .borderWidth(1)
      .borderColor('#D8E1EA')
      .borderRadius(16)
      .clip(true)
    }
    .layoutWeight(1)
    .height('100%')
    .padding(12)
    .backgroundColor(Color.White)
    .borderRadius(18)
  }

  private async selectImage(): Promise<void> {
    if (this.isProcessing) {
      return;
    }

    const uri = await this.openPhoto();
    if (!uri) {
      this.statusText = '未选择图片';
      hilog.error(0x0000, 'ImageSRSample', 'Failed to get uri.');
      return;
    }

    await this.loadImage(uri);
  }

  private async openPhoto(): Promise<string> {
    return new Promise<string>((resolve) => {
      const photoPicker: photoAccessHelper.PhotoViewPicker = new photoAccessHelper.PhotoViewPicker();
      photoPicker.select({
        MIMEType: photoAccessHelper.PhotoViewMIMETypes.IMAGE_TYPE,
        maxSelectNumber: 1
      }).then((res) => {
        resolve(res.photoUris[0]);
      }).catch((err: BusinessError) => {
        hilog.error(0x0000, 'ImageSRSample', `Failed to get photo image uri. code: ${err.code}, message: ${err.message}`);
        resolve('');
      });
    });
  }

  private async loadImage(uri: string): Promise<void> {
    let imageSource: image.ImageSource | undefined = undefined;
    let fileSource: fileIo.File | undefined = undefined;
    const oldInput = this.inputImage;
    const oldOutput = this.outputImage;
    const oldImageSource = this.inputImageSource;

    this.inputImage = undefined;
    this.outputImage = undefined;
    this.statusText = '图片加载中...';

    try {
      await this.delay(100);
      fileSource = await fileIo.open(uri, fileIo.OpenMode.READ_ONLY);
      imageSource = image.createImageSource(fileSource.fd);
      this.inputImage = await imageSource.createPixelMap();
      this.inputImageSource = imageSource;
      imageSource = undefined;
      this.statusText = '图片已加载，请点击“调用图像超分”';

      this.releasePixelMap(oldInput);
      if (oldOutput !== oldInput) {
        this.releasePixelMap(oldOutput);
      }
      this.releaseImageSource(oldImageSource);
    } catch (error) {
      this.inputImage = oldInput;
      this.outputImage = oldOutput;
      this.inputImageSource = oldImageSource;
      this.statusText = '图片加载失败，请重新选择';
      hilog.error(0x0000, 'ImageSRSample', 'Failed to load image: %{public}s', JSON.stringify(error));
    } finally {
      if (fileSource) {
        await fileIo.close(fileSource);
      }
      if (imageSource) {
        void imageSource.release();
      }
    }
  }

  private async processImageSuperResolution(): Promise<void> {
    if (!this.inputImage) {
      this.statusText = '请先选择一张图片';
      return;
    }

    if (!this.analyzer) {
      this.outputImage = this.inputImage;
      this.statusText = '当前环境暂不支持图像超分，右侧已回退展示原图';
      return;
    }

    this.isProcessing = true;
    this.statusText = '图像超分处理中...';

    const oldOutput = this.outputImage;
    const imageData: visionBase.ImageData = {
      pixelMap: this.inputImage
    };
    const request: visionBase.Request = {
      inputData: imageData
    };

    try {
      const response: imageSuperResolution.ISPResponse = await this.analyzer.process(request);
      this.outputImage = response.pixelMap;
      this.statusText = '图像超分完成，右侧为高清重建结果';

      if (oldOutput !== this.inputImage) {
        this.releasePixelMap(oldOutput);
      }
      hilog.info(0x0000, 'ImageSRSample', 'Super resolution completed');
    } catch (error) {
      const businessError = error as BusinessError;
      this.outputImage = this.inputImage;
      this.statusText = `图像超分失败，右侧已回退展示原图。Error: ${businessError.message}`;
      hilog.error(0x0000, 'ImageSRSample', `Image super resolution failed. Code: ${businessError.code}, message: ${businessError.message}`);
    } finally {
      this.isProcessing = false;
    }
  }

  private releaseImages(): void {
    const oldInput = this.inputImage;
    const oldOutput = this.outputImage;
    const oldImageSource = this.inputImageSource;

    this.inputImage = undefined;
    this.outputImage = undefined;
    this.inputImageSource = undefined;

    this.releasePixelMap(oldInput);
    if (oldOutput !== oldInput) {
      this.releasePixelMap(oldOutput);
    }
    this.releaseImageSource(oldImageSource);
  }

  private releasePixelMap(pixelMap: PixelMap | undefined): void {
    if (pixelMap) {
      void pixelMap.release();
    }
  }

  private releaseImageSource(imageSource: image.ImageSource | undefined): void {
    if (imageSource) {
      void imageSource.release();
    }
  }

  private async delay(ms: number): Promise<void> {
    return new Promise<void>((resolve) => {
      setTimeout(() => {
        resolve();
      }, ms);
    });
  }
}

9. 这段代码实际做了什么

步骤	对应 API	作用
创建分析器	imageSuperResolution.ImageSRAnalyzer.create()	创建系统级图像超分分析器实例
选择图片	photoAccessHelper.PhotoViewPicker	拉起图库选择一张图片，拿到图片 URI
转 PixelMap	fileIo.open()、image.createImageSource()、createPixelMap()	把图库 URI 解码成图像超分接口可处理的 PixelMap
构造请求	visionBase.ImageData、visionBase.Request	把输入图片放入 request.inputData
执行超分	analyzer.process(request)	返回 imageSuperResolution.ISPResponse，其中 pixelMap 是超分后的图片
释放资源	analyzer.destroy()、imageSource.release()、fileIo.close()	组件退出或图片解码完成后释放资源

10. 工程落地建议

1. 不要在列表里批量超分

   信息流、商品列表、相册宫格里图片数量多，全部立即处理会浪费算力。更好的做法是列表先展示小图，用户进入详情页或点击放大后再处理。

2. 失败时静默回退

   图像超分应该是体验增强能力，不应该阻塞主流程。创建分析器失败或 process() 报错时，直接展示原图。

3. 对结果做缓存

   同一张图片不要重复超分。可以用图片 URI、文件 hash 或业务图片 ID 作为缓存键，把超分结果接入项目已有的图片缓存体系。

4. 控制输入尺寸

   输入原图最大尺寸为 2048*2048。超过规格的图片要先按业务需求裁剪、压缩或降采样，再进入超分流程。

5. 弱网优先小图

   弱网环境下先下发小图，页面快速可见；用户停留、点击查看或进入详情后，再触发端侧增强。

6. 排除真实细节场景

   涉及识别、证据、诊断、合规审查的图片，不要让 AI 超分结果替代原图判断。

参考资料

• HarmonyOS 图像超分开发指南
• HarmonyOS 图像超分 API 参考

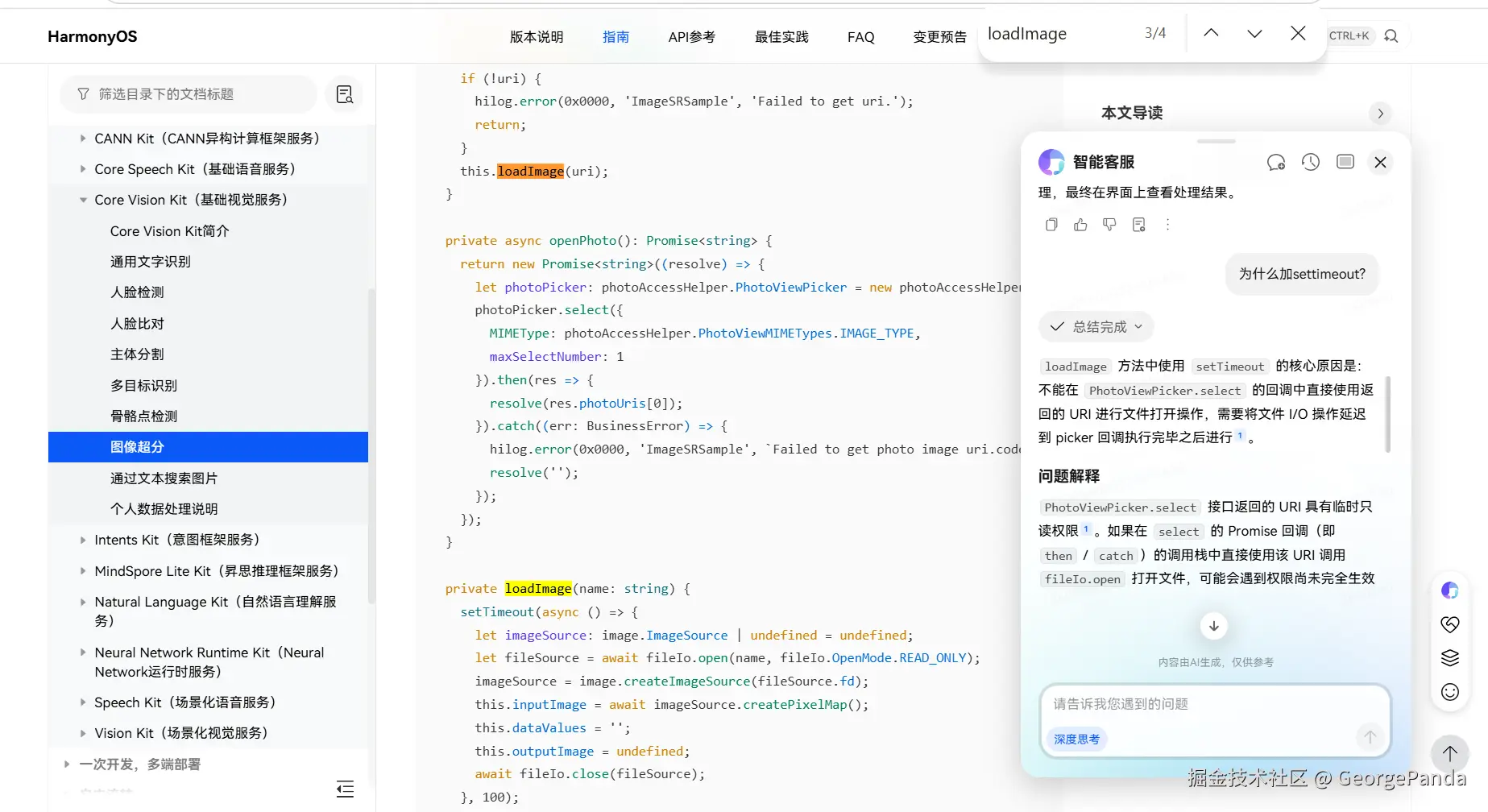

说句题外话， 吹爆鸿蒙开发者官网。开发这么多年，见过最好的技术官网。自带AI助手，哪里不会直接点哪里，学习起来太方便了。
