在 CesiumJS 的 WGS84 地球上正确加载 GCJ02 坐标系的高德瓦片，核心是一个自定义 TilingScheme。附带分屏对比，用来直观验证纠偏效果。
背景
在 CesiumJS 里加载高德地图是个老话题了。高德用的是 GCJ02 坐标系（火星坐标系），而 CesiumJS 的地球是 WGS84。直接把高德瓦片贴上去，路网、建筑会偏移几十到几百米。
网上的方案大多是抄一段代码就完了，很少有人把纠偏的原理讲清楚。这篇文章会把整个方案的每一层拆开来讲——TilingScheme 怎么做坐标转换、ImageryProvider 怎么封装、以及怎么用 Cesium 的分屏功能直观验证纠偏效果。
最后会附上完整的单文件代码，复制保存双击浏览器就能跑。
环境搭建
一个 HTML 文件就能跑，三个 CDN 依赖：
Cesium@1.133.0—— 3D 地球引擎Vue@3.5.13—— 轻量数据绑定，主要管图层切换状态gcoord@1.0.7—— 坐标系转换库（WGS84↔GCJ02↔BD09）
gcoord 是一个轻量级的地理坐标系转换库，支持 WGS84、GCJ02、BD09 三种坐标系之间的互转。API 非常简洁——gcoord.transform([lng, lat], from, to) 一个函数搞定所有转换，不需要任何配置。本文只用到了 WGS84↔GCJ02 两个方向的转换，如果要接入百度地图（BD09），也是同一套调用方式。
全部从 jsDelivr CDN 加载，不需要 npm install，不需要构建工具。本地开发用 npx serve . 或 VS Code 的 Live Server 起个 HTTP 服务即可（Cesium 的 Worker 要求 HTTP 协议）。如果 ArcGIS 底图加载偏慢，可以换成天地图或其他国内源，URL 格式完全兼容。
实现内容

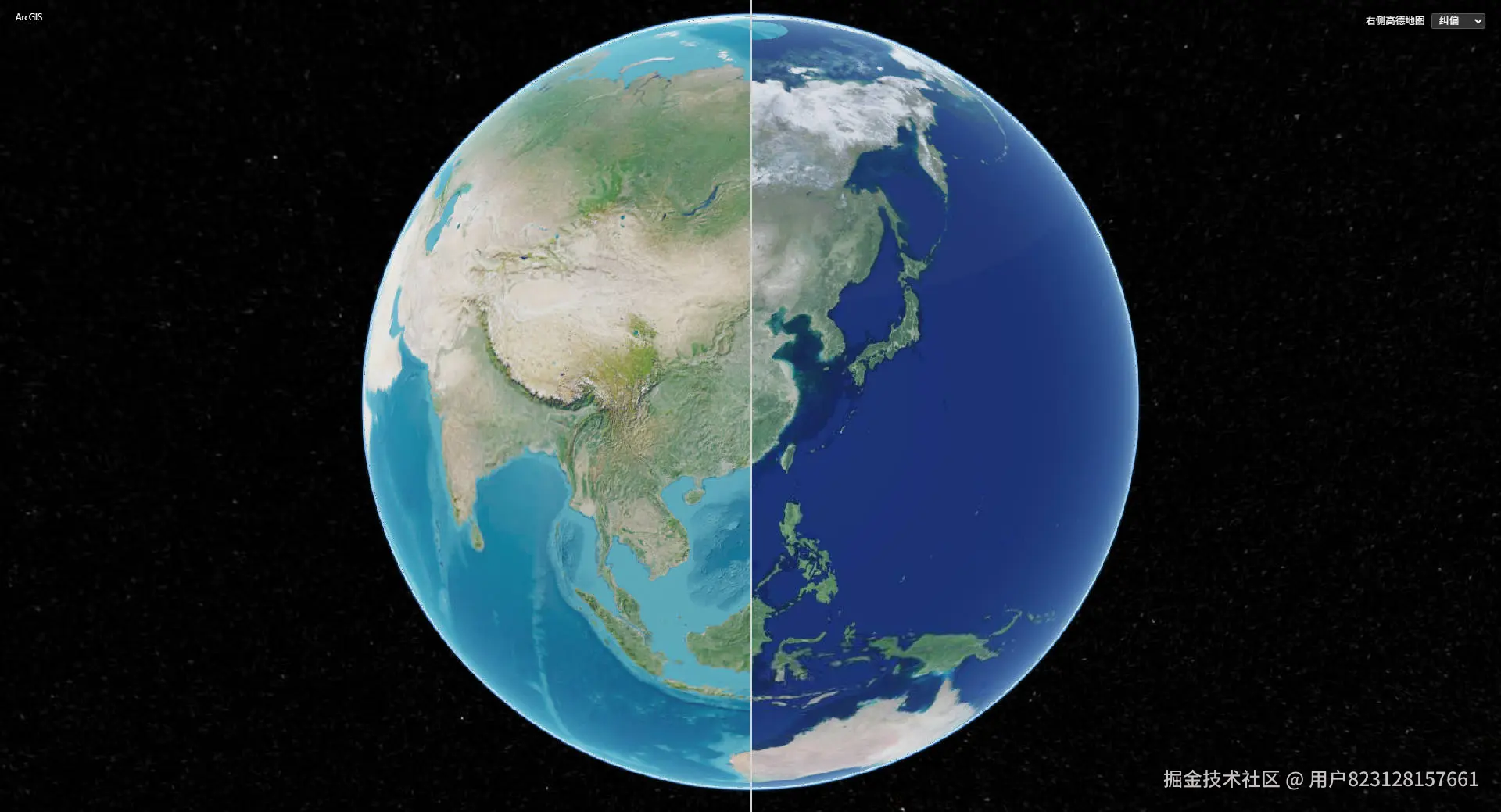

一句话：==在 CesiumJS 的 WGS84 地球上正确加载高德卫星图（GCJ02），并提供分屏对比来直观验证纠偏效果。==

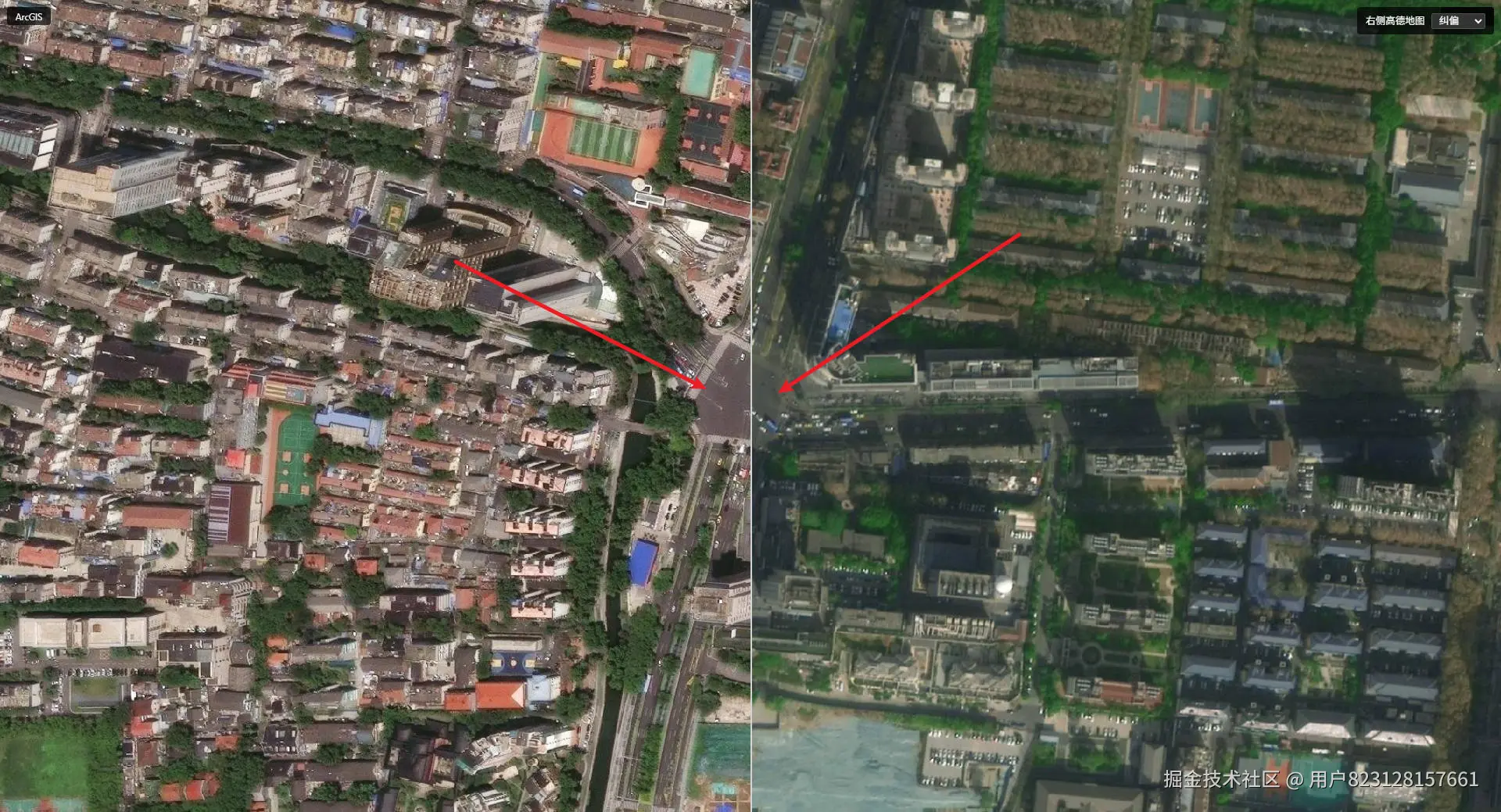

上面这张是未纠偏的高德卫星图，和左侧 ArcGIS 底图对比，路网、建筑位置明显对不上——这就是 GCJ02 偏移的直观效果。

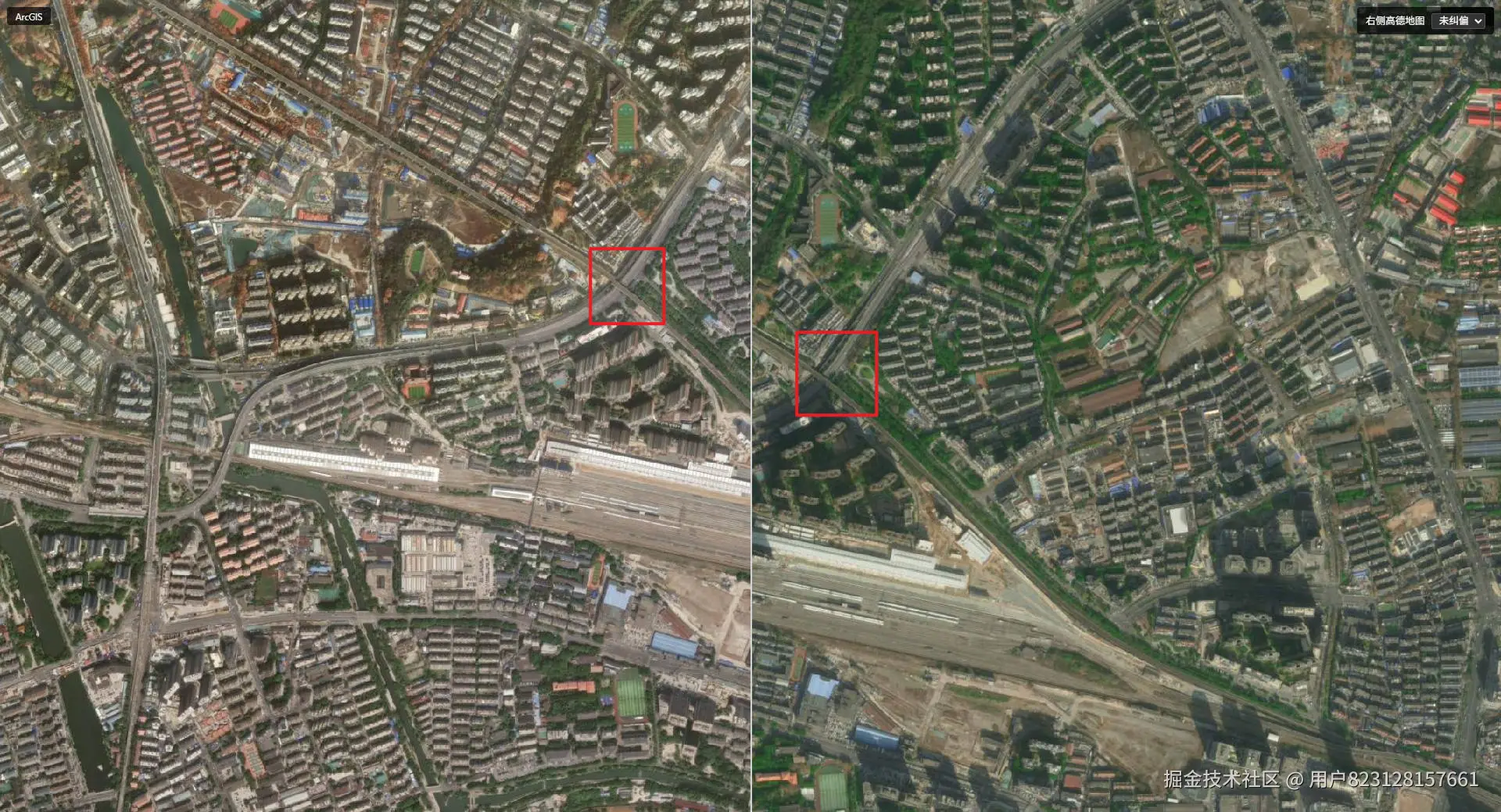

这张是纠偏后的，高德图层跟 ArcGIS 底图几乎完全吻合。下面逐步拆解是怎么做到的。
核心：GCJ02 纠偏——AmapMercatorTilingScheme
整个方案最关键的部分，就是 ++AmapMercatorTilingScheme++ 这个类。
背景
高德地图用的是 GCJ02 坐标系，在 WGS84 基础上加了非线性偏移。CesiumJS 的 3D 地球原生使用 WGS84。直接用 WebMercator 投影加载高德瓦片，瓦片请求的位置和实际显示位置之间就隔了一层坐标偏差。
原理
AmapMercatorTilingScheme 继承自 Cesium 内置的 Cesium.WebMercatorTilingScheme，覆盖了内部 projection 对象的两个关键方法：
WGS84 经纬度 → project() → 屏幕坐标（用于请求瓦片）
屏幕坐标 → unproject() → WGS84 经纬度（用于位置拾取）
project 方法——控制"该请求哪些瓦片"。我们把流程改成：WGS84 经纬度 → 通过 gcoord 转成 GCJ02 → 再用原始 WebMercator 投影算出屏幕坐标。这样 Cesium 实际请求的是高德服务器上"正确位置"的瓦片。
unproject 方法——控制"从屏幕位置反推经纬度"。流程反过来：屏幕坐标 → 原始 WebMercator 反投影得到 GCJ02 经纬度 → gcoord 逆向转为 WGS84。这样在高德图层上点击拾取到的坐标是准确的 WGS84 值。
class AmapMercatorTilingScheme extends Cesium.WebMercatorTilingScheme {
constructor(options) {
super(options);
let projection = new Cesium.WebMercatorProjection();
// 重写 project：WGS84 → GCJ02 → 屏幕坐标
this._projection.project = function (cartographic, result) {
result = gcoord.transform(
[Cesium.Math.toDegrees(cartographic.longitude),
Cesium.Math.toDegrees(cartographic.latitude)],
gcoord.WGS84,
gcoord.GCJ02,
);
result = projection.project(
new Cesium.Cartographic(
Cesium.Math.toRadians(result[0]),
Cesium.Math.toRadians(result[1]),
),
);
return new Cesium.Cartesian2(result.x, result.y);
};
// 重写 unproject：屏幕坐标 → GCJ02 → WGS84
this._projection.unproject = function (cartesian, result) {
let cartographic = projection.unproject(cartesian);
result = gcoord.transform(
[Cesium.Math.toDegrees(cartographic.longitude),
Cesium.Math.toDegrees(cartographic.latitude)],
gcoord.GCJ02,
gcoord.WGS84,
);
return new Cesium.Cartographic(
Cesium.Math.toRadians(result[0]),
Cesium.Math.toRadians(result[1]),
);
};
}
}
关键点：project 和 unproject 必须成对改写。只改 project 能让瓦片加载到正确位置，但地图拾取会拿到 GCJ02 坐标，在地球上会偏。两个方向都走正确的转换，==一整条链路才算是通的==。
封装：AmapImageryProvider
有了纠偏的 TilingScheme，++AmapImageryProvider++ 就是一层薄封装。
它继承自 Cesium.UrlTemplateImageryProvider，构造时做两件事：自动填子域名、注入纠偏的 TilingScheme。
class AmapImageryProvider extends Cesium.UrlTemplateImageryProvider {
constructor(options = {}) {
if (!options.subdomains || !options.subdomains.length) {
options["subdomains"] = ["1", "2", "3", "4"];
}
options["tilingScheme"] = new AmapMercatorTilingScheme();
super(options);
}
}
使用方式跟普通 UrlTemplateImageryProvider 完全一样，传个 URL 就行。高德卫星图的 URL 模板是 webst0{s}.is.autonavi.com，style=6 代表卫星影像。子域名默认 ["1", "2", "3", "4"]，拼出 webst01-webst04 四路并行加载。
这种"==不改变接口，只增强行为=="的装饰器模式，在实际项目中很方便——已有的代码把 UrlTemplateImageryProvider 换成 AmapImageryProvider，其他地方完全不用动。
验证：Cesium.SplitDirection 分屏对比
纠偏做完了，怎么确认它确实有效？肉眼对比最直观。Cesium 的 Cesium.SplitDirection 可以在同一个地球上左右显示不同图层。
每个图层通过 splitDirection 属性控制显示区域：
Cesium.SplitDirection.LEFT—— 只在分屏线左侧显示Cesium.SplitDirection.RIGHT—— 只在分屏线右侧显示- 不设置（默认）—— 整屏显示
分屏位置由 viewer.scene.splitPosition 控制，0.0 到 1.0。
这里的图层布局策略是：ArcGIS 作为全屏底图（不设 splitDirection），高德作为右侧覆盖层（RIGHT）。这样左侧始终是 ArcGIS，右侧是高德叠在 ArcGIS 上面。
// 底图不设 splitDirection，左右两侧都有
viewer.imageryLayers.addImageryProvider(
new Cesium.UrlTemplateImageryProvider({
url: "https://server.arcgisonline.com/.../tile/{z}/{y}/{x}",
}),
);
// 高德只显示在右侧，覆盖底图
amapLayer.splitDirection = Cesium.SplitDirection.RIGHT;
分屏线拖拽
分屏线支持拖拽，方便自由调整对比区域。
实现思路：在 #cesiumContainer 内放一个绝对定位的 div 作为滑块（width: 2px，cursor: ew-resize），用 Cesium.ScreenSpaceEventHandler 绑定鼠标事件。拖拽时同步更新 slider.style.left 和 viewer.scene.splitPosition。
const slider = document.getElementById("slider");
const handler = new Cesium.ScreenSpaceEventHandler(slider);
let moveActive = false;
handler.setInputAction(() => { moveActive = true; },
Cesium.ScreenSpaceEventType.LEFT_DOWN);
handler.setInputAction((movement) => {
if (!moveActive) return;
const relativeOffset = movement.endPosition.x;
const splitPosition =
(slider.offsetLeft + relativeOffset) / slider.parentElement.offsetWidth;
slider.style.left = `${100.0 * splitPosition}%`;
viewer.scene.splitPosition = splitPosition;
}, Cesium.ScreenSpaceEventType.MOUSE_MOVE);
handler.setInputAction(() => { moveActive = false; },
Cesium.ScreenSpaceEventType.LEFT_UP);
ScreenSpaceEventHandler 直接绑在 slider 元素上而非 canvas，这样拖拽事件只在分屏线上触发，不影响正常的地图交互。
纠偏/未纠偏一键切换
右上角提供了一个下拉框，可以在"纠偏"和"未纠偏"之间切换右侧的高德图层，直观对比纠偏前后的差异。
实现方式是同时创建两个高德图层——一个用 AmapImageryProvider（纠偏），一个用普通 UrlTemplateImageryProvider（未纠偏）——都设 splitDirection = RIGHT，通过 show 属性切换显示。
onAmapModeChange(e) {
const mode = e.target.value;
if (mode === "corrected") {
this.amapLayerCorrected.show = true;
this.amapLayerUncorrected.show = false;
} else {
this.amapLayerCorrected.show = false;
this.amapLayerUncorrected.show = true;
}
}
为什么是创建两个图层而不是动态切换 TilingScheme？因为 UrlTemplateImageryProvider 的 tilingScheme 在构造时就固定了，不可更改。两个图层各司其职，用 show 控制显示，隐藏的图层不会发起瓦片请求，性能没有额外开销。
写在最后
整个方案的架构分三层：==坐标纠偏==（TilingScheme）→ ==图层封装==（ImageryProvider）→ ==验证交互==（SplitDirection + 拖拽 + 切换开关）。每一层职责单一，改动范围可控。
AmapMercatorTilingScheme 是核心——在 project 和 unproject 两个方向上完成 WGS84↔GCJ02 的双向转换，保证瓦片请求和位置拾取都准确无误。AmapImageryProvider 把纠偏逻辑和子域名配置封装成跟原生接口一致的图层类，零学习成本。分屏对比和切换开关则是验证纠偏效果的可视化工具。
后面如果要加高德矢量图（style=8）或百度地图，照这个套路再包一层就行，纠偏和分屏的逻辑不用动。
完整代码贴在下面，保存为 HTML 文件即可运行。
