钣金设计中，百叶窗散热孔、加强筋、凸包等成型特征应用广泛，逐一建模耗时费力，后期尺寸调整也十分不便。SOLIDWORKS钣金成型工具可完美解决该问题，依托可复用的“虚拟冲模”模式，拖拽即可快速生成各类复杂钣金成型结构，大幅提升设计效率。
一
什么是钣金成型工具？
成型工具是适配钣金弯折、成型的专用零件模具，可通俗理解为实体“印章”。将其贴合钣金表面，软件可自动生成对应的凹凸成型结构，是钣金冲压设计的核心工具。
二
成型工具基础使用方法
1
工具文件夹配置： 打开软件右侧设计库，若工具为SLDPRT格式，需右键对应文件夹设为成形工具文件夹，软件通过文件夹分类识别成型工具，而非文件后缀。
2

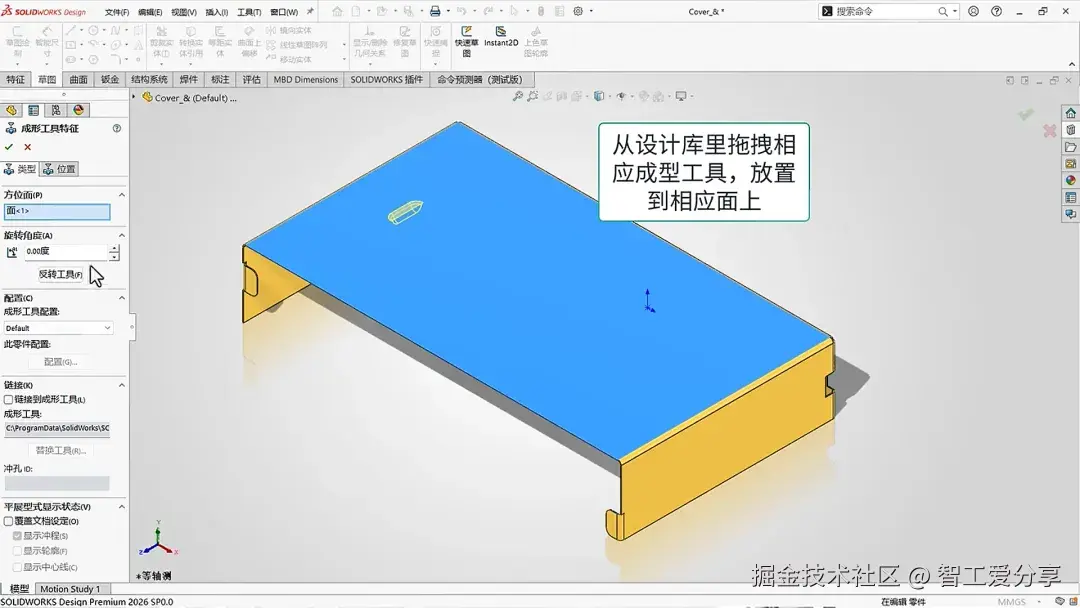

拖拽放置工具： 打开钣金零件，直接将设计库工具拖拽至目标面，在弹出的属性管理器中，可设置旋转角度、反转工具、链接等参数。
3

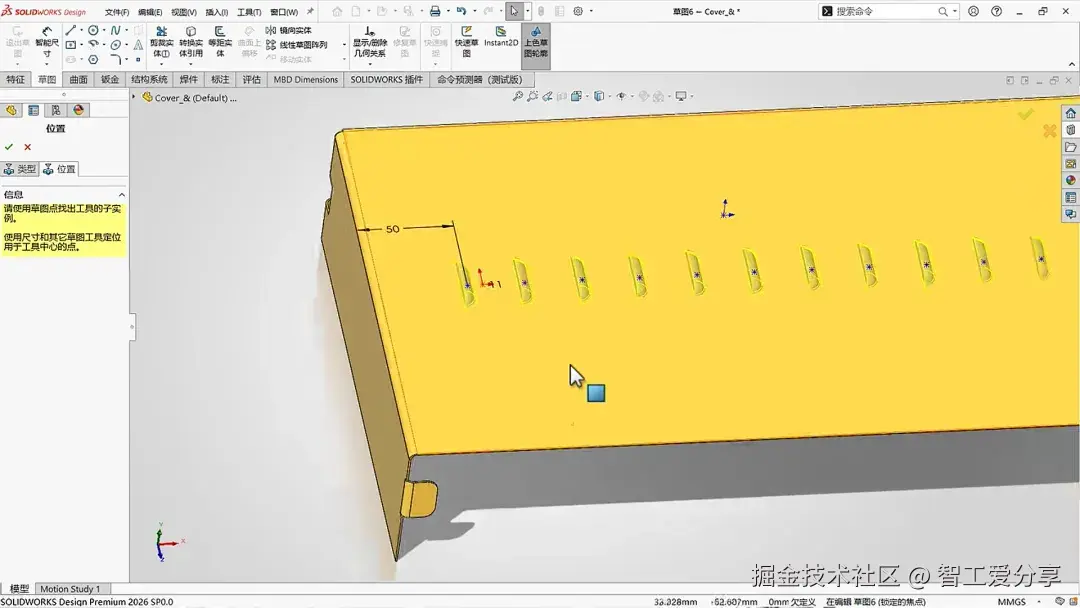

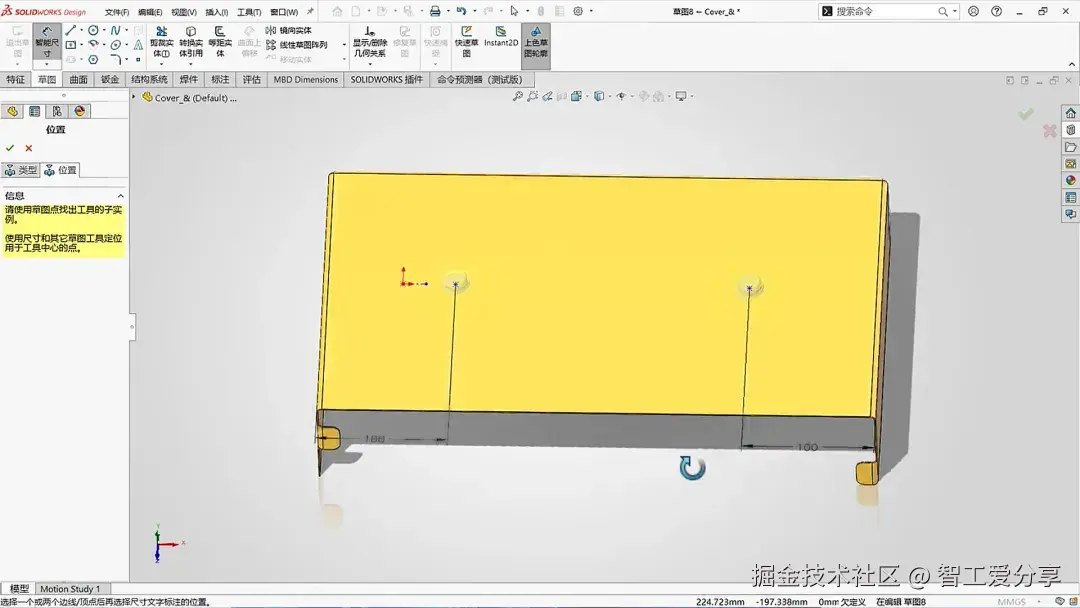

精准定位调整： 在位置标签页，通过标注尺寸、添加约束固定工具位置。工具自带位置、方位两组草图，可单独标注约束，定位更精准。
三

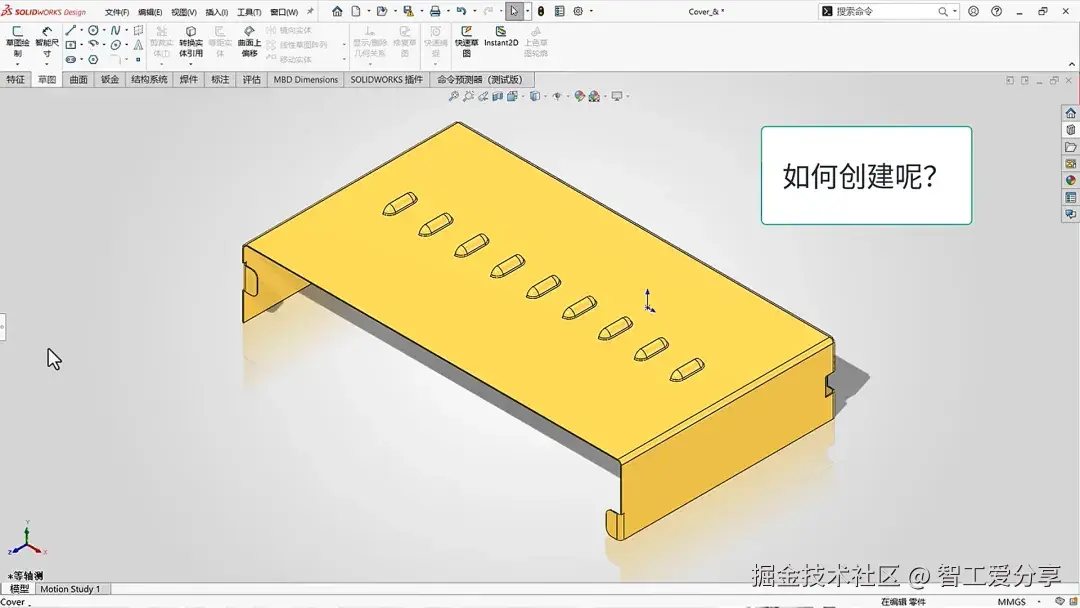

自定义成型工具创建步骤
主流通用实体零件法，适配批量设计与标准化生产，工具可反复复用，具体步骤如下：
1、绘制基础模型： 新建零件，绘制所需凸台轮廓，底部尖角全部做圆角处理，防止钣金冲压开裂，拉伸实体高度略大于钣金与凸台总高度。
2、定义成型参数： 通过【插入-钣金-成型工具】进入设置界面，精准定义停止面、移除面、插入点等关键参数。
3、保存入库备用： 将文件另存为SLDFTP专用格式，保存至设计库成型工具文件夹，右键添加到库，完成命名归档即可随时调用。
成型工具操作便捷、实用性强，建议企业搭建专属成型工具库，分类收纳常用、非标、特殊成型特征。通过资源共享复用，规避重复设计工作，让工程师专注产品创新，有效提升钣金设计整体效率。
