把 3D 场景「画出来」和「能点得着、点完有反馈、还能跟业务面板说话」，是两件难度完全不同的事。

我在仓储可视化里做了 144 货位的点击选中、流动描边、右侧面板操作；在 3D 看车里做了车门/灯光按钮门控；在仓储升级篇里又碰到了「相机拖拽 / 地面寻路 / 货位点击」抢事件的问题。

性能优化文解决的是「怎么画得快」；本文专门讲 交互层通用模式：射线拾取怎么做、InstancedMesh 怎么点、选中怎么高亮、3D 与 React 面板如何联动、URL 深链怎么设计，以及常见踩坑。

一、先定心智模型：3D 交互是一层「输入 → 命中 → 状态 → 反馈」

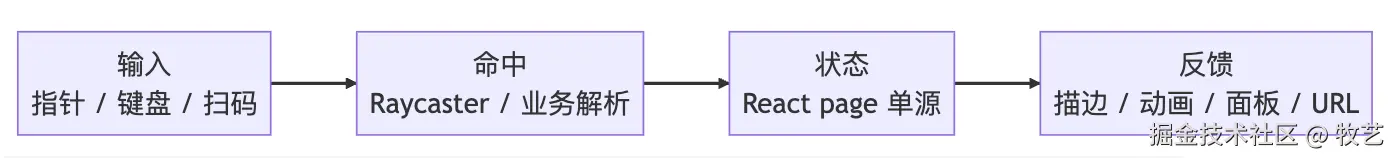

把交互拆成四段，比一上来写 onClick 清晰得多：

阶段	职责	常见错误
输入	归一化坐标、分流「拖相机还是点物体」	拖拽松手被当成一次点击
命中	射线求交 → 业务 ID（slotId / partId）	命中了 mesh，却找不到业务对象
状态	React 持有选中、筛选、操作脉冲	在 Canvas 里另起一套状态，面板不同步
反馈	高亮、描边、面板、相机聚焦、深链	放大本体导致穿模 / 挤邻格

原则：业务状态放在 Canvas 外面；场景只负责「呈现 + 拾取 + 动画表现」。这在仓储和看车两个项目里都验证过。

二、状态分层：谁持有选中，谁只负责画

2.1 推荐架构

page.tsx（React）
  ├── selectedId / filter / viewMode / actionPulse
  ├── 右侧业务面板（读状态、发操作）
  └── <Canvas>
        └── Scene（props 下发状态，回调上报命中）

模块	持有什么	不持有什么
`page.tsx`	选中 ID、筛选、视角、操作脉冲	WebGL 对象引用
Scene	矩阵、相机、描边 mesh	业务真相源（不以它为准）
Panel	展示与按钮	自己算世界坐标

2.2 看车项目的 capabilities 门控

不是所有模型都能开门。看车用 capabilities 上报，UI 按能力启用按钮：

// 伪代码
onAssetRigCapabilities({
  doors: true,
  lights: true,
  paint: true,
  trunk: false, // 合并网格 → 按钮禁用
});

交互体验的底线是：点了没反应，比按钮灰掉更糟。

三、射线拾取：从「点到屏幕」到「业务对象」

3.1 基本流程

const raycaster = new THREE.Raycaster();
const pointer = new THREE.Vector2();

function onPointerDown(event: PointerEvent) {
  const rect = canvas.getBoundingClientRect();
  pointer.x = ((event.clientX - rect.left) / rect.width) * 2 - 1;
  pointer.y = -((event.clientY - rect.top) / rect.height) * 2 + 1;

  raycaster.setFromCamera(pointer, camera);
  const hits = raycaster.intersectObjects(pickables, true);
  if (!hits.length) {
    clearSelection();
    return;
  }
  const id = resolveBusinessId(hits[0].object); // userData.slotId 等
  setSelectedId(id);
}

关键不在 Raycaster API，而在 resolveBusinessId：命中几何体后，如何稳定拿到业务 ID。

3.2 给可点击对象挂 `userData`

mesh.userData.slotId = slot.id;
mesh.userData.pickType = 'slot';

做法	优点	缺点
`userData` 直接挂 ID	简单直观	实例化时每实例一份数据
Mesh 名编码 ID	调试时看得见	命名易冲突，不推荐
独立空间索引	适合海量点	实现成本高

3.3 R3F 里常见写法

<mesh
  onClick={(e) => {
    e.stopPropagation();
    onSelect(e.object.userData.slotId);
  }}
  onPointerOver={() => setHovered(true)}
  onPointerOut={() => setHovered(false)}
>
  <boxGeometry />
  <meshBasicMaterial />
</mesh>

stopPropagation 很重要：否则点货位会穿透到地面寻路、点地面会误清选中。

3.4 拖拽 vs 点击：避免「松手误点」

仓储升级后，上帝视角拖轨道、地面点选寻路、货位点选并存。常见解法：

const dragThreshold = 4; // px
let downPos = { x: 0, y: 0 };
let moved = false;

onPointerDown = (e) => { downPos = { x: e.clientX, y: e.clientY }; moved = false; };
onPointerMove = (e) => {
  if (Math.hypot(e.clientX - downPos.x, e.clientY - downPos.y) > dragThreshold) {
    moved = true;
  }
};
onPointerUp = (e) => {
  if (moved) return; // 这是拖相机，不是点击
  handlePick(e);
};

配合 blockGroundClickRef（拖拽结束短暂屏蔽地面点击），可消掉大量误触。

四、InstancedMesh 拾取：量大时的必答题

仓储 144 货位用 InstancedMesh。普通 intersectObjects 能拿到：

object：整块 InstancedMesh
instanceId：第几个实例

4.1 用 instanceId 反查业务

const hits = raycaster.intersectObject(instancedMesh);
if (!hits.length) return;

const { instanceId } = hits[0];
const slot = instanceIndexToSlot.get(instanceId); // 预先建好映射
setSelectedId(slot.id);

映射表	内容
`instanceIndex → slotId`	拾取时 O(1)
`slotId → instanceIndex`	外部选中时刷新矩阵 / 描边

踩坑：筛选导致「匹配走 InstancedMesh、未匹配走独立 mesh」时，映射表要随分组重建，否则 instanceId 对不上。

4.2 性能注意

做法	说明
只放可点击对象进 `pickables`	别把货架梁、地面标签全塞进去
hover 节流	`pointermove` 不必每像素求交，可 rAF 合并
demand 渲染	命中后 `invalidate()`，详见性能文

五、选中反馈：描边比「放大」更适合密集网格

5.1 为什么不要放大货位本体

仓储货位贴得很紧。选中时 scale *= 1.1 会：

挤占邻格空间，视觉上「鼓包」
和货架梁穿模
hover / selected 叠加时更难看

5.2 外扩流动线框方案

仓储最终方案：

货位 mesh 保持原始缩放
单独渲染 SelectedSlotOutline：LineSegments2 + LineMaterial（worldUnits: true）
线框几何相对货位外扩约 0.045 世界单位
描边颜色跟随货位状态色
dashOffset 在 useFrame 中递增，形成流动虚线

// 伪代码结构
function SelectedSlotOutline({ slot, color }) {
  const matRef = useRef<LineMaterial>(null);
  useFrame((_, dt) => {
    if (matRef.current) matRef.current.dashOffset -= dt * 0.8;
    invalidate();
  });
  return (
    <lineSegments2 position={slot.worldPos}>
      <lineSegmentsGeometry /* 外扩 box edges */ />
      <lineMaterial
        ref={matRef}
        color={color}
        linewidth={2}
        worldUnits
        dashed
      />
    </lineSegments2>
  );
}

5.3 反馈手段对照

手段	适用	风险
外扩线框 / 描边	密集网格、仓储货位	实现稍重
emissive 提亮	单模型部件（车门、灯）	材质共享时要 clone
独立 outline pass	电影级高亮	移动端成本高
放大 scale	稀疏物体、图标	密集场景易穿模
相机聚焦飞入	讲解 / 扫码定位	要和用户拖拽抢控制权

5.4 无障碍

尊重 prefers-reduced-motion：流动虚线可改为静态描边，避免眩晕。

六、3D ↔ 业务面板联动：actionPulse 模式

点击货位后，右侧面板展示 SKU、库存条、操作按钮。操作不要直接在 panel 里改 mesh，而是：

// page 层
const [actionPulse, setActionPulse] = useState<{
  slotId: string;
  action: 'restock' | 'clear' | 'toggle-lock';
  at: number;
} | null>(null);

function onRestock(slotId: string) {
  applySlotAction(slotId, 'restock'); // 更新数据
  setActionPulse({ slotId, action: 'restock', at: Date.now() });
}

3D 层读 actionPulse，在对应实例上叠加短暂动画（弹跳 / 收缩 / 抖动），约 720ms 后结束。

sequenceDiagram
    participant UI as 右侧面板
    participant Page as page 状态
    participant Scene as 3D Scene

    UI->>Page: 点击「补货」
    Page->>Page: 更新 slots 数据
    Page->>Scene: actionPulse 下发
    Scene->>Scene: 实例 scale / 位移动画
    Scene-->>Page: 动画结束（可选回调）

好处：面板与场景解耦；数据仍是单一真相源；动画是「表现层」，失败可回放。

七、多输入源：不只靠鼠标

升级版仓储增加了扫码定位：

输入	解析结果	状态动作
点击货位	`slotId`	`setSelectedId`
URL `?slot=`	`slotId`	hydrate 选中 + 可选飞镜
扫码 / `?sku=`	SKU → 多个货位	选中首个 + toast 数量
筛选栏	`filter`	半透明压暗未匹配项

抽象成统一入口：

function selectSlot(slotId: string, opts?: { focusCamera?: boolean; source?: string }) {
  setSelectedId(slotId);
  syncUrl({ slot: slotId });
  if (opts?.focusCamera) flyToSlot(slotId);
}

所有输入最终都落进同一个 selectSlot，避免扫码一套逻辑、点击又一套。

八、URL 深链：可分享的交互状态

仓储示例：

/warehouse?slot=A-03-L2&view=aisle&filter=low

看车示例：车型、车漆、机位写入 query。

实践要点

点	建议
写回方式	`history.replaceState`，避免每点一次推一条历史
SSR	`useEffect` 读 URL，避免 hydration mismatch
兼容	未知参数忽略，不要白屏
与动画	深链进页时可飞镜一次，用户再拖则交还控制权

useEffect(() => {
  const params = new URLSearchParams(window.location.search);
  const slot = params.get('slot');
  if (slot) selectSlot(slot, { focusCamera: true, source: 'url' });
}, []);

九、事件冲突：一张 Canvas，多套手势

仓储升级篇的难点之一，就是多手势抢事件：

视角模式	拖拽含义	点击含义
上帝 / overview	轨道旋转	点货位 / 地面
第三人称	拖机身转向	点地面寻路
第一人称	视角	尽量少点选 UI 外物体

分流规则写进 viewMode，不要靠「谁后绑谁先响应」碰运气。

if (viewMode === 'god') {
  // OrbitControls 启用；地面点击可选关
} else if (viewMode === 'third') {
  // 拖拽改 yaw；点击地面 → 寻路
}

十、demand 渲染下的「看起来在动」

frameloop="demand" 省电，但描边流动、补货弹跳、相机插值都必须主动：

useFrame(() => {
  updateOutlineDash();
  updateActionPulse();
  invalidate(); // 有动画才调
});

空闲时不要每帧更新 144 个实例矩阵——只在「有 pulse / 有 hover / 首屏引导」时更新。

十一、可复用的交互检查清单

命中

可点击对象有稳定 userData / 映射表
InstancedMesh 用 instanceId 反查业务 ID
stopPropagation 防止穿透
拖拽阈值，避免松手误点

反馈

密集网格用外扩描边，而非放大本体
选中色与业务状态色一致
尊重 prefers-reduced-motion
操作有短暂 3D 动画反馈（actionPulse）

联动

React page 为唯一状态源
面板操作 → 数据更新 → pulse 下发 3D
URL / 扫码 / 点击共用 selectSlot

冲突与性能

viewMode 分流手势
pickables 列表尽量短
demand 下动画路径都 invalidate()

十二、踩坑速查

现象	原因	对策
点得着但面板不更新	状态在 Canvas 内	上提 selectedId 到 page
点了没反应	部件无能力 / pick 未挂 ID	capabilities 门控 + userData
拖完相机多选了一下	拖拽被当点击	像素阈值 + blockGroundClick
InstancedMesh 选错货位	映射表过期	筛选/分组后重建 index 表
选中挤穿邻格	scale 放大本体	外扩线框
描边不流动 / 不显示	demand 未 invalidate	动画帧调用 invalidate
地面寻路与点货位打架	事件未分流	viewMode + stopPropagation
分享链接状态丢失	只写内存	URL replaceState 同步

结语

浏览器端 3D 交互的工程要点，可以压成四句话：

状态在 React，场景只负责呈现与命中
业务 ID 比 mesh 引用更重要
密集网格用描边，不靠放大
所有输入（点击 / URL / 扫码）汇入同一个 select 函数

把这层做稳，后面接真实 WMS、接 AGV 位置、接新车型部件，都只是换数据源和 capabilities——交互骨架不用推倒重来。

如果你正在做仓储类可视化或商品展厅，建议先用检查清单过一遍现有拾取与反馈；大多数「点着别扭」的问题，都能归到「映射、分流、状态分层」这三类。
