RGB 色彩矩阵变换：矩阵 × 向量 = 像素变换

🦀 Rust + WASM 实战系列 第 19 篇 阅读时间：约 5 分钟 | 实战可运行

📌 写在前面

Part 1 任务 5 讲了 7 种"单色滤镜"——sepia、灰度、暖色调……每个都是手写 RGB 系数：

r = 0.393*r_old + 0.769*g_old + 0.189*b_old
g = 0.349*r_old + 0.686*g_old + 0.168*b_old
b = 0.272*r_old + 0.534*g_old + 0.131*b_old

7 种滤镜 = 7 套系数 = 7 个不同公式——重复、难记。

这一篇用"矩阵 × 向量"统一——1 个公式搞定所有 7 种滤镜（和 Part 1 任务 5 完全相同的效果）。

---

🚀 TL;DR

RGB 像素 = 3 维向量 $(R, G, B)$，变换矩阵 = 3×3 系数表，新像素 = 矩阵 × 向量：

核心代码 5 行：

let m = Matrix3::new(a, b, c, d, e, f, g, h, i);
let rgb = Vector3::new(r, g, b);
let new_rgb = m * rgb;

（计算使用 nalgebra 库

---

📖 目录

1. 前置基础：矩阵 × 向量
2. RGB 像素 = 3 维向量
3. 变换矩阵 = 一张 3×3 系数表
4. 4 个例子（亮度/对比/灰度/色调）
5. 关键代码
6. 前端效果展示
7. 踩坑提醒
8. 接下来

---

一、前置基础：矩阵 × 向量（可跳过）

下面只讲一个运算——如果你记得，可以直接跳到 §二。

矩阵 = 数字表格

一张 3×3 的数表。没什么神秘的。

向量 = 一列数

RGB 三通道就是一个 3 维向量。

矩阵 × 向量（核心）

规则：矩阵的每一行和向量的每个元素对应相乘，再加起来：

就这么简单：一行算一个值，3 行 = 3 个新值。

---

二、RGB 像素 = 3 维向量

每个像素的 RGB 三通道 = 一个 3 维向量：

---

三、变换矩阵 = 一张 3×3 系数表

9 个数字按行优先（row-major）排列：

m00 m01 m02
m10 m11 m12
m20 m21 m22

矩阵的每一行 = 怎么算新通道：

• 第 1 行（$R'$）= 怎么算新红色
• 第 2 行（$G'$）= 怎么算新绿色
• 第 3 行（$B'$）= 怎么算新蓝色

每一行有 3 个系数 $a, b, c$，这 3 个系数告诉"用多少原 R、多少原 G、多少原 B 混合"。

---

4、4 个例子

每张表 = 一个预设矩阵。

例 1：单位矩阵（不变）

新像素 = 旧像素。什么都不做。

例 2：对比度增强（对角线 ×1.5）

每个通道 ×1.5 → 颜色更鲜艳（注意：超过 255 会被截断）。

例 3：转灰度（BT.601 加权）

注意三行都一样——把 RGB 按 BT.601 系数混合成灰度。

R 系数	G 系数	B 系数	物理含义
0.299	0.587	0.114	人眼对绿色最敏感（绿色权重最大）

例 4：怀旧（Sepia）

经典的"老照片"色调。

---

5、关键代码

use nalgebra::{Matrix3, Vector3};
use wasm_bindgen::prelude::*;

#[wasm_bindgen]
pub fn color_matrix(
    pixels: &[u8], width: u32, height: u32,
    m00: f32, m01: f32, m02: f32,
    m10: f32, m11: f32, m12: f32,
    m20: f32, m21: f32, m22: f32,
) -> Vec<u8> {
    let w = width as usize;
    let h = height as usize;
    let matrix = Matrix3::new(
        m00, m01, m02,
        m10, m11, m12,
        m20, m21, m22,
    );

    let mut out = vec![0u8; pixels.len()];

    for i in 0..(w * h) {
        let idx = i * 4;
        let rgb = Vector3::new(
            pixels[idx] as f32,
            pixels[idx + 1] as f32,
            pixels[idx + 2] as f32,
        );
        let new_rgb = matrix * rgb;
        out[idx]     = new_rgb[0].clamp(0.0, 255.0) as u8;
        out[idx + 1] = new_rgb[1].clamp(0.0, 255.0) as u8;
        out[idx + 2] = new_rgb[2].clamp(0.0, 255.0) as u8;
        out[idx + 3] = pixels[idx + 3];  // alpha 不变
    }

    out
}

核心循环 5 行——matrix * rgb 调库，其他都是装框。

对比：手写 7 种滤镜（任务 5）和 1 个矩阵

任务 5（7 个手写函数）：

fn sepia(p: &[u8]) -> Vec<u8> {
    // 9 行手写 RGB 系数
}
fn cool(p: &[u8]) -> Vec<u8> { /* 9 行 */ }
fn warm(p: &[u8]) -> Vec<u8> { /* 9 行 */ }
fn red_boost(p: &[u8]) -> Vec<u8> { /* 9 行 */ }
// ... 共 7 个函数 × 9 行 = 63 行

任务 19（1 个矩阵函数）：

fn color_matrix(p: &[u8], ..., m00..m22) -> Vec<u8> {
    // 5 行循环 + 调库
}
// 1 个函数 × 5 行 = 5 行

代码量减少 12 倍——这就是矩阵抽象的力量。

---

6、前端效果展示

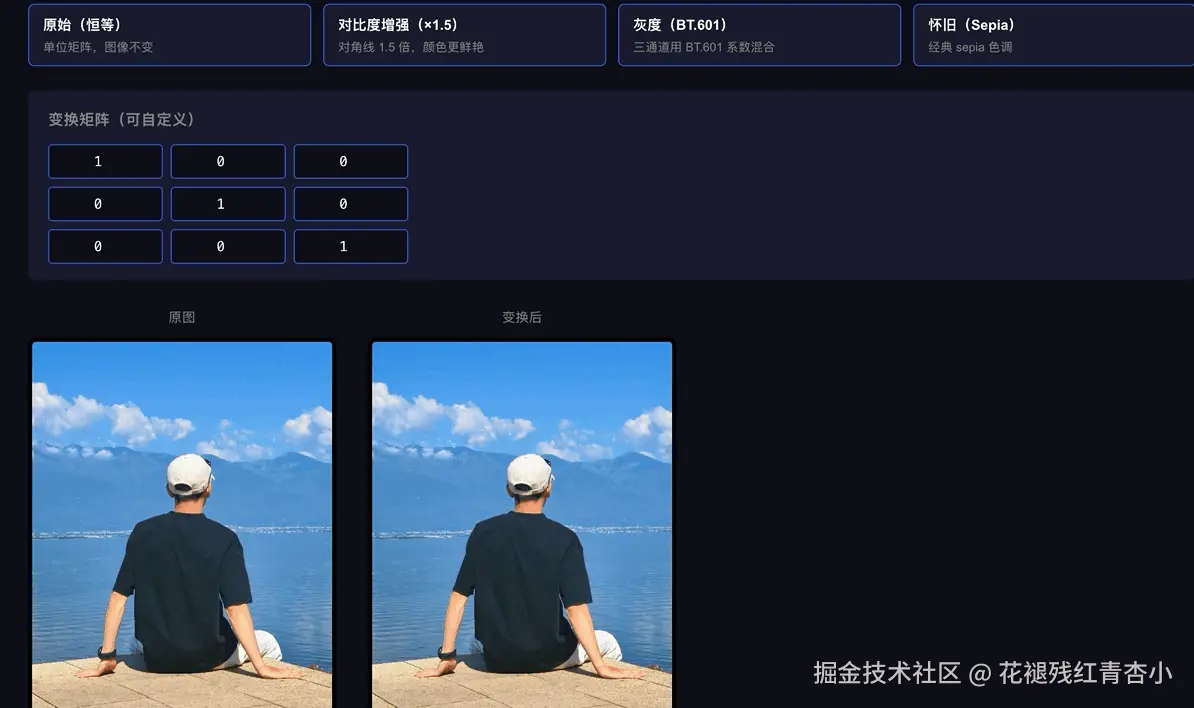

打开页面后：

1. 默认显示单位矩阵（图像不变）
2. 点击 4 个预设按钮：原始 / 对比度增强 / 灰度 / 怀旧
3. 9 个数字输入框可以自定义任意矩阵——拖滑块看实时效果

---

7、踩坑提醒

1. 矩阵超过 [0, 255] 会被截断

// 对比度 ×1.5：原本 R=200 → 300 → clamp 到 255（截断）
// 高亮区域会"爆白"——这是矩阵变换的固有问题

解决：如果不想截断，可以先做浮点运算再一起转 u8（代码里已经做了）。

2. 矩阵不一定是"颜色"变换

RGB 矩阵可以做任何线性变换：

• 转灰度
• 反色（对角线 = -1）
• 通道交换（红绿互换）

不限于"调色"——读者可以试试输入奇怪的矩阵看效果。

3. Alpha 通道不参与变换

out[idx + 3] = pixels[idx + 3];  // alpha 直接复制

透明度不在 RGB 颜色空间内，不能被 3×3 矩阵变换。

---

8、接下来

任务 20：PCA 主成分分析——用协方差矩阵找出图片"最关键的方向"，实现图片压缩。

Mandelbrot：每个像素一个 c，z 从 0 开始 PCA：每张图片一个协方差矩阵，找最大方差方向

把 10000 维的图片压缩到 50 维的"主成分"——视觉上还能看清原图。

任务 21：最小二乘回归——用矩阵求逆解"拟合"问题，做图像去噪。

任务 22：协方差矩阵手写——深挖 PCA 内部原理，库 vs 手算对比。

---

一句话总结

RGB 像素 = 3 维向量，3×3 矩阵 × 向量 = 新颜色。

7 种滤镜的 7 个手写公式 → 1 个矩阵函数（5 行循环 + 调库）。

代码量减少 12 倍，这就是线性代数的"抽象力量"。

---
