Binder机制学习总结一、为什么 Android 非要自己搞个 Binder Linux 原生 IPC（管道、消息队列

一、为什么 Android 非要自己搞个 Binder

Linux 原生 IPC（管道、消息队列、Socket、共享内存）在手机场景都不太合适：

IPC 方式	问题
Socket	两次拷贝，开销大，身份认证弱
共享内存	性能最高但得自己管同步，编程复杂
消息队列/管道	效率低，不适合高频调用

Android 是个"服务化"系统，AMS/WMS/IMS 全是跨进程调，要求高频低延迟 + 身份可信 + 编程友好，传统 IPC 凑不出这套，所以 Binder 自己上了。

Binder 的几个设计卖点：

一次拷贝（mmap 共享，而不是传统的两次）
驱动级身份校验，UID/PID 由驱动塞进事务，Client 没法伪造
面向对象，跨进程像本地调用（IInterface→ transact()/onTransact()）
死亡通知 + 引用计数，Server 崩了 Client 能感知

二、四层架构（从上到下）

应用层(AIDL)    Proxy(Client) ──── Stub(Server)
                android.os.*              ↑
Java框架层      Binder / ServiceManager    │ JNI
                ──────────────────────────┼──
Native层        BpBinder ────────── BBinder│ libbinder
                IPCThreadState / ProcessState
                ──────────────────────────┼──
驱动层          binder.ko (mmap / 线程池 / 红黑树)

应用层：AIDL 编译器生成 Proxy（Client 侧）和 Stub（Server 侧），开发者只碰这一层
Java 框架层：android.os.Binder、ServiceManager，Proxy 把方法 id + 参数打成 Parcel，Stub 在 onTransact()里拆包分发
Native 层：libbinder的 BpBinder(transact)/ BBinder(onTransact)，每个进程的 ProcessState单例持有一个 Binder 设备 fd，IPCThreadState管单线程的读写循环
驱动层：/dev/binder，真正的"裁判"，管内存映射、线程调度、binder_node/binder_ref 红黑树、UID/PID 校验

💡 ServiceManager 本身也是个 Binder Server，只是它的 handle 固定为 0——所有进程打开 binder 驱动后，先用 handle 0 跟它对话（注册/查服务），所以它相当于 Binder 世界的"DNS"。

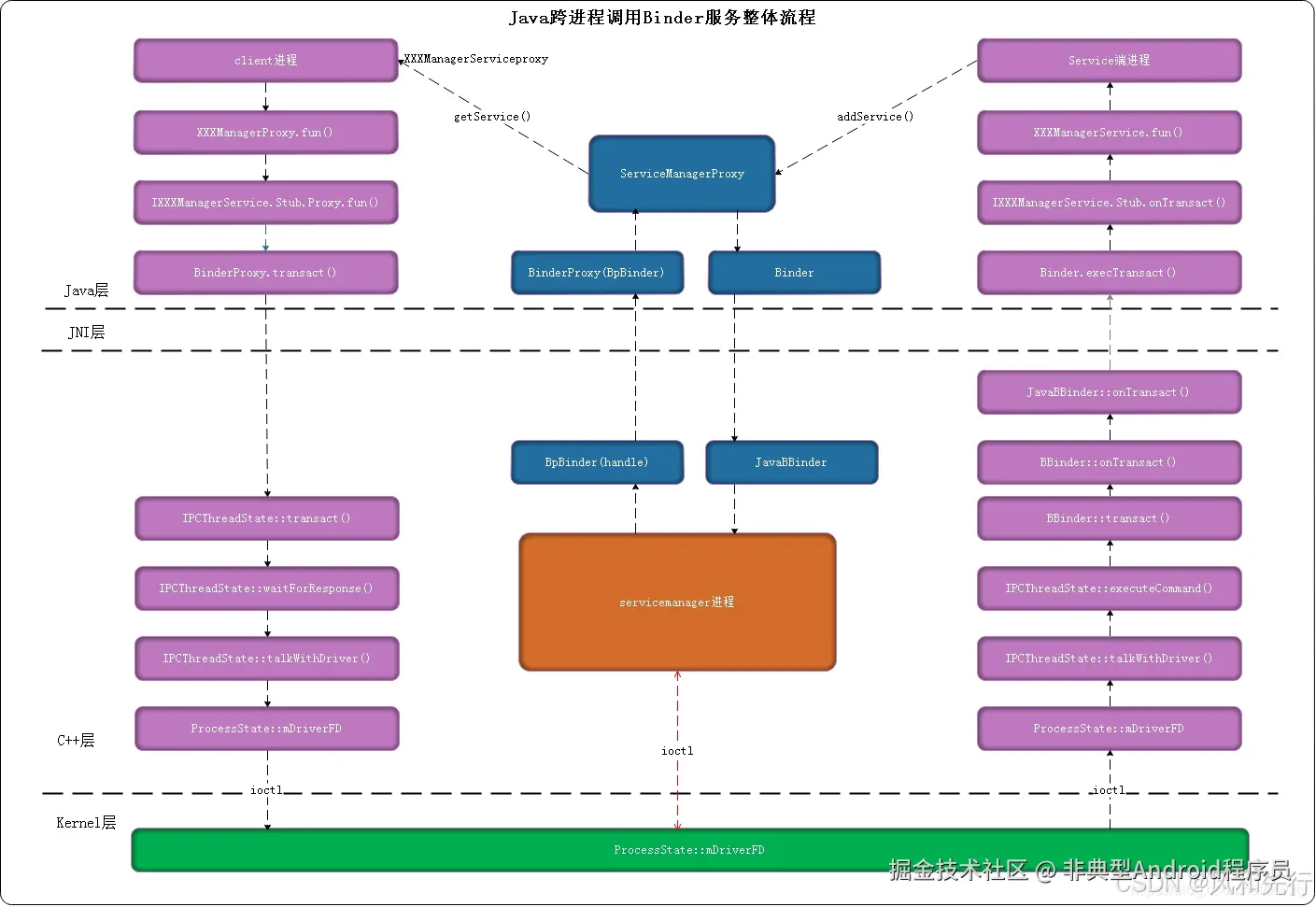

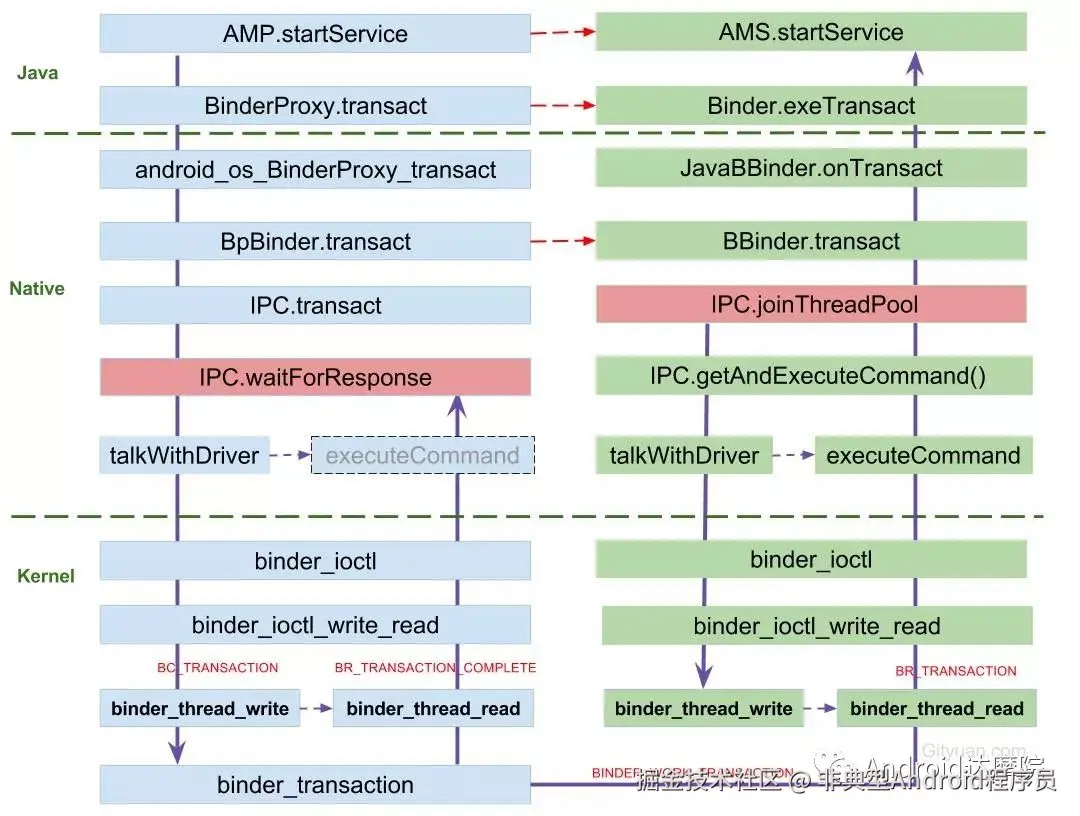

三、一次完整 AIDL 调用的数据路径

Binder 应用篇

把上一轮 AIDL 的例子对到这条链上：

  proxy.foo()
    → Parcel.write()
    → BinderProxy.transact()
      → android_os_BinderProxy_transact(JNI)
        → BpBinder::transact()
          → IPCThreadState::transact()
            → ioctl(BINDER_WRITE_READ)   //与驱动交互
              └─ binder_ioctl() [kernel]
                  → binder_transaction()
                      → copy_from_user() ★
                      → wake up Server

Server App
  binder_thread_read()
    → BR_TRANSACTION
      → IPCThreadState::executeCommand()
        → BBinder::transact()
          → JavaBBinder::onTransact()
            → Stub.onTransact()
              → foo()
              → reply.write()

回包
  binder_transaction()
    → wake up Client
      → waitForResponse()
        → reply.read()
          → proxy.foo() 返回

Client
proxy.foo
BinderProxy.transact---android_os_BinderProxy_transact(JNI);
BpBinder::transact();
IPCThreadState::transact();
ioctl(BINDER_WRITE_READ) //与驱动交互
binder_ioctl() [kernel]
→ binder_transaction()

关键节点：

Client 的 transact()默认是同步的——调出去之后当前线程就挂起等 reply（所以主线程调 Binder 有可能 ANR）
Server 的 onTransact()跑在 Binder 线程池里，不是主线程。
oneway 的区别：Client 调完 transact()不等 reply 直接返回，驱动侧事务标记为异步，Server 端走串行队列分发（这就是上轮说的"oneway 反而让 Server 串行"的根因）

四、驱动层两个核心机制

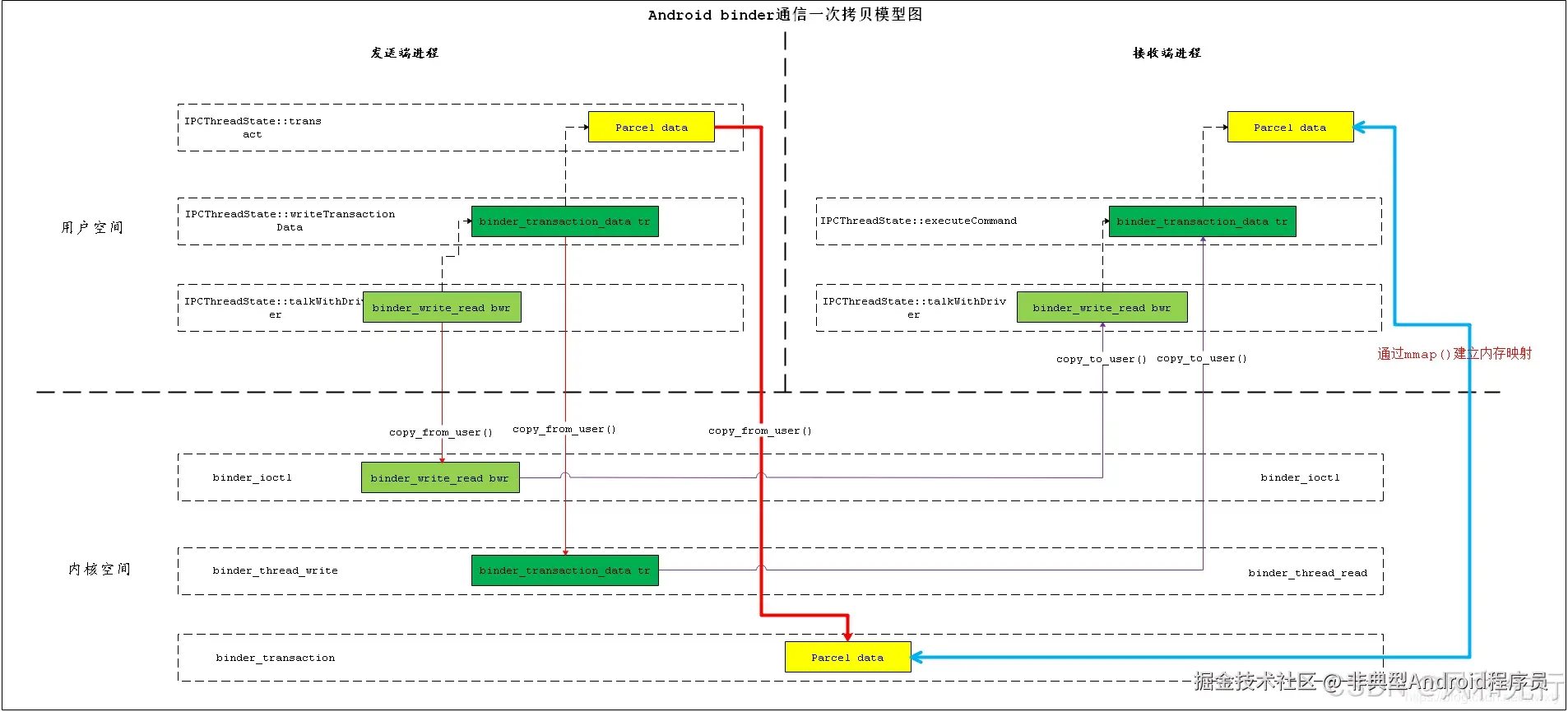

1. mmap：一次拷贝是怎么做到的

传统 IPC（Socket/管道）：Client 用户态 → 内核态 → Server 用户态，两次 copy_from_user/copy_to_user。

Binder 的做法（以 Client → Server 单向为例）：

Server 进程在 open("/dev/binder")后调用 mmap，在内核和 Server 用户空间之间映射同一块物理页（接收缓冲区）
Client 调 ioctl(BINDER_WRITE_READ)发包，驱动用 copy_from_user()把 Client 用户态的 Parcel 拷进内核缓冲区 —— 这是第 1 次拷贝
因为那块内核缓冲区跟 Server 用户空间是 mmap 共享的，Server 用户态直接就能读到，不需要再 copy_to_user —— 这一段是零拷贝
Server 回包时反过来：Server 往共享区写结果 → 驱动 → Client 侧 copy_to_user()取回

所以严格说：单向 1 次拷贝（Client→驱动），往返 2 次，比传统 IPC 省 1 次。

⚠️ 注意 Binder 不适合传超大块数据（一般单事务 ≤ 1MB，有些厂商还更小），因为 mmap 那块缓冲区是有限的。真要传大文件走 ashmem 或 fd 传递。

为什么存在多次 copy_from_user ?

传输控制协议部分存在2次拷贝，仅核心 Parcel data 是一次拷贝。

一次拷贝指的是单程——发送方用户→内核必拷一次，接收方 mmap 直读省一次。

真正建立内存映射的只有一次，其余的主要是地址引用的copy。

2. Binder 驱动在内核层（`binder_proc`）中的四棵红黑树

底层通信高度依赖 Binder 机制。为了高效管理海量的 Binder 实体和引用。

Binder 是面向对象的，Client 拿到的不是真的 Server 对象，而是引用：

1.nodes(Binder实体树)

储存对象：binder_node：驱动里代表 Server 侧的 Binder 实体，如四大组件的具体实例，挂在 Server 进程的节点树里。

索引键：服务端在用户空间的内存地址（ptr）。

2.refs_by_desc（按句柄引用的客户端对象树）： binder_ref：Client 侧拿到的是"引用"，驱动维护 ref → node的红黑树映射，Client 手里的 handle其实就是 ref 的编号。方便客户端调用查找。

索引键：handle（句柄号，类似文件描述符 FD）。

3.refs_by_node（按节点引用的客户端对象树）： 存储对象：binder_ref。 索引键：Binder 实体对象指针。给 node，找所有引用它的 ref，比如server死了后，查找哪些客户端调用了它，并通知。

4.threads（进程内 Binder 线程树）：

存储对象：binder_thread（处理 IPC 请求的线程池记录）。
索引键：线程 ID（pid）。

跨进程传 Binder 对象时（比如 Service 的 onBind()返回 Binder），驱动会自动做 node/ref 转换——这才实现了"Binder 对象可以像参数一样传来传去"

这也是为什么 Binder 能当"虚拟总线"用：引用像指针，node 像对象，跨进程传引用就等价于跨进程传"指针"。

匿名binder

Android Binder框架实现之何为匿名/实名Binder_匿名binder-CSDN博客

注册到ServiceManager 的是实名binder;没有注册到ServiceManager 的是匿名binder。

匿名binder 必须借用实名 binder 来实现。

bindService 就是典型的匿名 binder .

五、线程模型

每个开了 Binder 的进程，驱动里都有一个 Binder 线程池
DEFAULT_MAX_BINDER_THREADS = 15，加上 Binder 主线程 → 实际 16 个可并发处理事务
线程是 spawn-on-demand 的：初始几个，事务多了驱动通知 IPCThreadState自己 pthread_create新线程，触顶 15 就停。
system_server 自己显式调到 31，因为扛的系统服务调用多。
事务在驱动里排队的条件是：16 个 Binder 线程全忙 + 新事务到来 → Client 侧 transact()阻塞，直到有线程腾出来

AIDL 多进程并发不会自动阻塞，堵的永远是 Binder 线程池被打满 / stub 里自己加锁 / 等主线程。

六、安全与死亡通知

UID/PID 由驱动在事务结构体 binder_transaction_data里塞好，Server 调 getCallingUid()拿到的是驱动给的，Client 改不了——这是 Binder 权限校验的根
死亡通知（DeathRecipient） ：Server 进程挂了，驱动会扫它所有的 binder_node，给每个还活着的引用方发 BR_DEAD_BINDER，Client 注册 linkToDeath()就能感知，常用来做 Service 重连

七、一句话串起来

AIDL 的 Proxy.transact()→ JNI → BpBinder→ ioctl进 binder.ko→ 驱动靠 mmap 共享区 + 一次 copy_from_user 把 Parcel 递到 Server 的 Binder 线程 → Stub.onTransact()分发 → 回包走反向 copy_to_user。整条链路里驱动是裁判（身份/引用/线程/死亡都归它管），mmap 是性能根，线程池 16 并发是上轮阻塞问题的答案。

PS：Binder相关类介绍：

IBinder : IBinder 是一个接口，代表了一种跨进程通信的能力。只要实现了这个借口，这个对象就能跨进程传输。

IInterface : IInterface 代表的就是 Server 进程对象具备什么样的能力（能提供哪些方法，其实对应的就是 AIDL 文件中定义的接口）。

Binder : Java 层的 Binder 类，代表的其实就是 Binder 本地对象。BinderProxy 类是 Binder 类的一个内部类，它代表远程进程的 Binder 对象的本地代理；这两个类都继承自 IBinder, 因而都具有跨进程传输的能力；实际上，在跨越进程的时候，Binder 驱动会自动完成这两个对象的转换。

Stub : AIDL 的时候，编译工具会给我们生成一个名为 Stub 的静态内部类；这个类继承了 Binder, 说明它是一个 Binder 本地对象，它实现了 IInterface 接口，表明它具有 Server 承诺给 Client 的能力；Stub 是一个抽象类，具体的 IInterface 的相关实现需要开发者自己实现。

RefBase：指针基类 IBinder 继承RefBase，IBinder.h: 申明binder的必要方法； BBinder 继承IBinder；在Server进程中，BBinder为Binder本地对象提供了抽象的进程间接口. BpBinder 继承IBinder；Binder proxy ，在Client进程中； BBinder和BpBinder的功能并不是对称的，改成BnBinder可能更形象: Binder Native。 BnInterface 继承BBinder; 在Server进程中。 BpInterface 继承BpRefBase；BpRefBase继承RefBase,为Binder代理对象提供了进程间通信的接口

asInterface 完成的是Binder到Interface的转换，具体就是：BBinder->BnInterface；BpBinder->BpInterface。而asBinder功能则相反，具体是：BnInterface->BBinder；BpInterface->BpBinder

Binder代理对象类型为BpBinder,在用户空间创建,且执行在Client进程中.会被Client进程中的其他对象引用,另外会引用Binder驱动程序中的Binder引用对象. Binder引用对象类型为binder_ref,在Binder驱动程序中创建,被Binder代理对象引用. Binder实体对象类型为binder_node,在Binder驱动程序中创建,被Binder引用对象所引用 Binder本地对象类型为BBinder,在用户空间中创建,且执行在Server进程中.会被Server进程中其他对象引用,还会被Binder实体对象引用.

ProcessState是负责打开Binder节点并做mmap映射，IPCThreadState是负责与Binder驱动进行具体的命令交互。 getService@ServiceManagerProxy-->transact@BinderProxy-->transact@BpBinder-->transact@IPCThreadState

Binder传输最大数据：普通的由Zygote孵化而来的用户进程，所映射的Binder内存大小是不到1M的，准确说是 (1024*1024) - (4096 *2) ：这个限制定义在ProcessState类中。
