我用AI不断迭代到7W行代码的项目-像素画编辑器这篇文章记录了一个基于 Vue 3、TypeScript、PixiJS

像素画编辑器项目架构与技术笔记

在找前端工作，上海、江苏、浙江、安徽

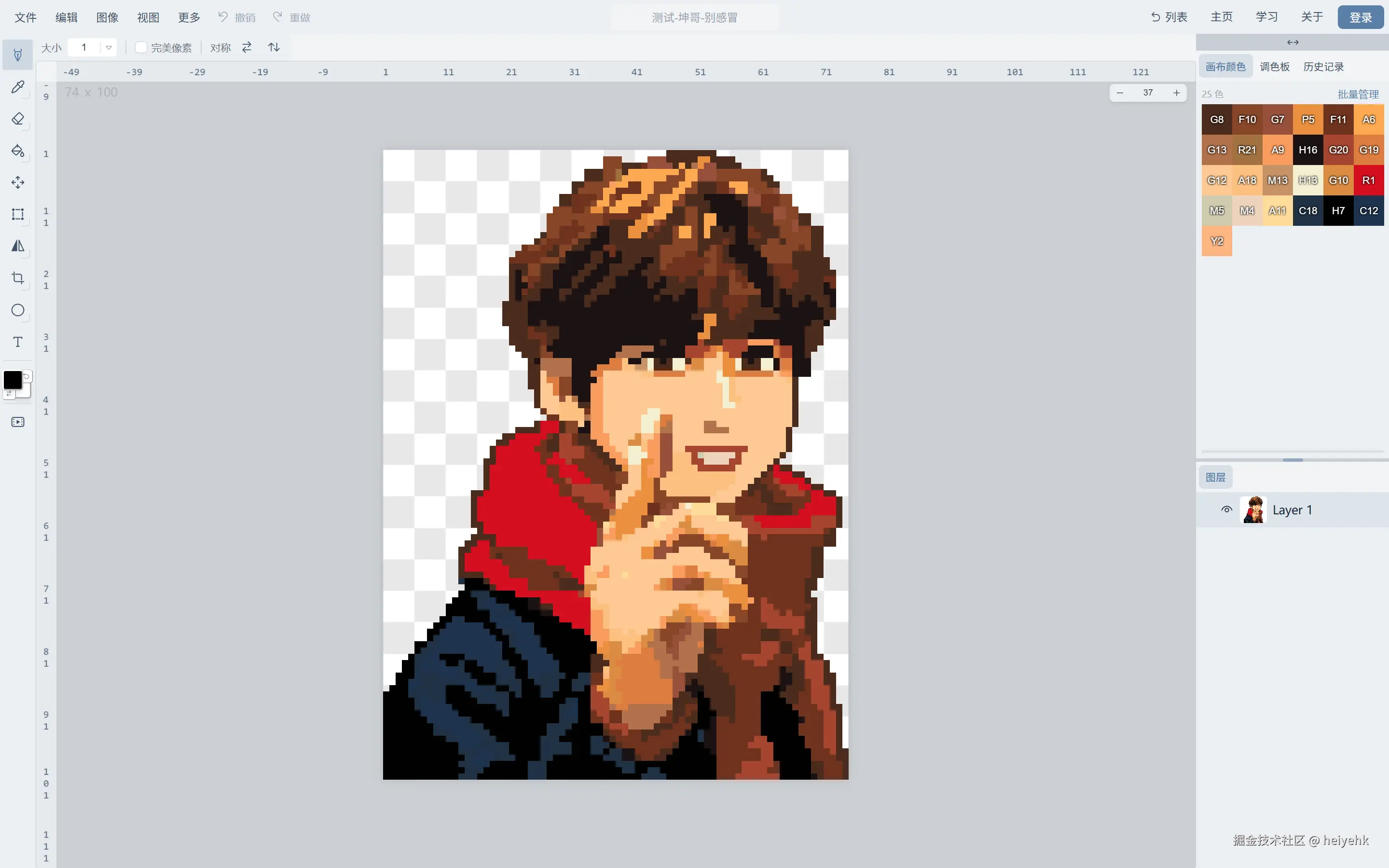

预览地址：在线像素艺术编辑器 | 免费像素画创作工具

一个约 7 万行的浏览器端像素编辑器，从 AI Demo 到工程化产品的重构记录。目前完成度约40%，还有许多有创意的思路还在迭代中。

为什么写这个

写这个项目的起点其实很简单：女朋友喜欢拼豆，我就想做一个能“画点像素”的小工具。

这个项目从一开始就不算复杂：一个画布、几个按钮、能画能擦。真正让我把它往前推的，不是“多加一个工具”，而是我开始认真用它以后发现，像素画编辑器并不是一个简单的画图程序。

最开始的版本写得很快，能画、能擦，基本功能也都能跑。问题是它很快就开始变得不顺手：一旦画布稍微复杂一点，交互就慢，撤销也不稳定，后面再加图层、帧、导出，代码就越来越难改。

当时我最明显的感受是，Demo 级别的实现很容易跑通，但真正能长期维护的东西，必须从数据结构和渲染方式开始重新整理。那几个最难啃的点也很具体：

代码耦合严重。画布数据、工具状态、显示参数、交互逻辑全挤在一起，改一个地方经常要去多个文件里找关联。
项目架构混乱。最开始的版本没有清晰的职责边界，模块之间的依赖关系很乱，排查问题和扩展功能都很痛苦。
工具之间耦合严重。画笔、填充、选区、变换这些工具不是各自独立，而是相互牵连，新增或者删除一个工具时，往往需要改好几个地方。
各个工具的行为不统一。有些工具是直接改像素，有些则是走特殊流程，交互模式、撤销语义、选区约束都不一致，导致整体体验很难收敛。
历史记录管理混乱。一开始没有统一的事务和命令模型，撤销重做逻辑散落在各处，结果是很难保证行为一致，也很难排查问题。
性能问题明显。单独画 128×128 的像素还行，到了多图层、多帧、纹理像素，主线程就会明显卡顿。
状态管理混乱。Store 里各种状态并没有真正分层，很多逻辑是靠“顺手塞进去”的，后面维护成本非常高。
AI 过渡复杂化和代码冗余。前期为了赶进度，很多功能是靠 AI 生成或快速拼接出来的，结果是代码重复、结构不稳定、后续很难再收敛。
撤销没有边界。一开始是把整张画布整个快照下来，十几步操作之后，内存就吃得很夸张。

于是我把项目拆成了几个模块：渲染层、状态层、工具层、导出管线、Worker 流水线和存储层。后来这套结构慢慢稳定下来，才有了现在这种支持多图层、多帧、图像转像素、PNG / GIF / MP4 / ZIP / 图纸模式导出、WebGPU 渲染、本地优先云同步的编辑器。

这篇文章不是一份“我做了一个编辑器”的流水账，而是我在重构过程中把一些问题想明白后的记录。里面大部分内容都不是“理论上应该这样”，而是“我当时碰到这个问题，最后是怎么处理的”。如果你也在做复杂的 Canvas 应用，这里面很多取舍可能会有参考价值。

技术栈：Vue 3.5 (Composition API) + TypeScript + Vite 8 + Pinia + PixiJS 8 + pixi-viewport + GSAP + idb (IndexedDB) + Web Workers + PrimeVue。

一、项目架构总览

整套架构的核心设计哲学可以浓缩成三句话：职责正交、真实来源唯一、渲染层与状态层双向解耦。

1.1 分层结构

src/
├── utils/pixi/ 渲染层（PixiJS 8，约 1.9 万行）
│ ├── core/ 应用实例、视口
│ ├── layers/ 各类图层
│ ├── managers/ 历史、网格、滤镜
│ ├── tools/ 画笔、形状、选区、裁剪、文字
│ └── types/
├── utils/workers/ Web Worker
├── utils/export/ 导出管线
├── store/ Pinia 状态（按领域拆分）
├── composables/ 组合式逻辑（canvas / image / tools / palette ...）
└── views/ 页面

1.2 数据流闭环

我后来给整个编辑器定了一个很简单的规则：谁持有真实数据，谁就负责更新；渲染只负责把当前状态画出来，不去替别人决定数据应该是什么。整个数据流可以理解成一个“Store 负责真相，渲染负责表现”的闭环：

用户绘制 → pixelLayer.setPixel → historyManager.commitTransaction
        → canvasDocStore.setActivePixelData → store.activePixelData 变化
        → watch → pixelLayer.setLayersData（同步统计）
        → autoSave（watchDebounced 800ms 写入 IndexedDB）

undo → Command.undo → pixelLayer.setPixel → getAllPixelData
     → setActivePixelData → store → autoSave

绘制时渲染层先行、再回写 store；undo/redo 时 Command 操作渲染层、再回写 store。这种"谁产生数据谁先动"的策略避免了双向同步中的竞态。

二、PixiJS 渲染层架构

PixiJS 8 是整个编辑器的渲染基座。我把它封装成 一套坐标系 + 10 类图层 + 3 个 Manager，所有像素操作最终都落到这一层。

2.1 渲染器优先级与 fallback

PixiApp 优先尝试 WebGPU，失败后 fallback 到 WebGL：

const webgpuResult = await this._tryInit(container, { ...config, preference: 'webgpu' });
if (webgpuResult.success) {
  return { preference: 'webgpu', didFallback: false };
}
// WebGPU 失败，fallback 到 WebGL
const webglResult = await this._tryInit(container, { ...config, preference: 'webgl' });

这里有几个容易遗漏的边界情况被收敛在 PixiApp 内：

高 DPI 适配：resolution: window.devicePixelRatio + autoDensity: true，物理像素按 dpr 放大但 CSS 尺寸不变，解决手机 dpr=2~3 模糊问题。
antialias: false：像素艺术必须硬边，抗锯齿会破坏像素感。
GPU device lost 监听：WebGPU 下监听 device.lost，reason === 'destroyed' 视为正常销毁，其他情况回调上层 toast 提示。这是 WebGPU 特有的健壮性处理，WebGL 无等价机制。

上层只拿到 { preference, didFallback } 做提示，不感知底层细节。

2.2 双坐标系与图层分层

画布由 2 个根容器 + 10 类图层 组成，分为"世界坐标系（viewport 内，随缩放/平移变换）"和"屏幕坐标系（stage 内，固定）"两套：

世界坐标系图层（挂在 viewport 上）：

顺序	图层	zIndex	职责
1	BackgroundLayer	0	纯色 / 棋盘格 / 渐变背景
2	PixelLayer	10	核心像素绘制层（颜色 + 纹理）
3	ReferenceLayer	20	参考图片叠加
4	GridLayer	30	网格线（1/5/10 格多套）
5	SelectionLayer	40	选区边框、行军蚁、拖拽预览
6	CropLayer	50	裁剪框 + 8 手柄 + 九宫格

屏幕坐标系图层（挂在 stage 上，不随视口变换）：

图层	作用
CoordinateLayer	类 PS 标尺，固定在屏幕边缘的 X/Y 坐标标签
GuideLineLayer	从标尺拖出的水平/垂直辅助线
GuideLineLayer.overlayContainer	拖拽辅助线时的坐标 tooltip（最顶层）

设计取舍：把功能层与用户数据层放在同一容器内通过 zIndex 分层，避免跨容器同步坐标；功能层 eventMode = 'none'，保证不拦截事件。

2.3 PixelLayer：混合像素渲染策略

像素画在渲染上有一个很实际的问题：如果每个像素都当成一个独立矩形，画布一大就很重；但如果所有像素都塞进一张大贴图，又很难支持局部修改和纹理混用。

所以最后走的是一种折中：纯色像素和纹理像素分开处理

颜色像素 → 用 Graphics.rect().fill(color) 绘制为矢量矩形，每个图层共用一个 Graphics。PixiJS v8 内部会批量为相同 fill 构建一个 mesh，drawcall 极少。
纹理像素 → 每个像素创建独立 Sprite，挂到同一 container，key = "layerIndex:x,y"。

if (data.textureId !== undefined) {
  this._createTextureSprite(layer.index, x, y, data.textureId, cellSize);
} else if (data.color) {
  g.rect(x * cellSize, y * cellSize, cellSize, cellSize).fill(data.color);
}

取舍：颜色像素走 Graphics（批量、省显存），纹理像素必须独立 Sprite 才能贴不同 texture，但通过 TextureCache 复用底层纹理避免重复上传。这是一种"不需要纹理的尽量不用纹理"的省显存策略。

2.4 TextureCache：纹理复用机制

用 Map<number, Texture> 缓存纹理。关键设计是 "预加载为主 + data URL 同步兜底" 双通道：

PixiJS v8 不再支持 Texture.from({ src, label }) 同步创建，所以：

文档加载时 preload 用 Assets.load({ src: dataUrl, alias }) 异步加载，完成后设 scaleMode = 'nearest'（像素硬边）。
绘制热路径未命中缓存时，尝试同步兜底：new Image() + img.src = dataUrl（data URL 同步可用）+ new ImageSource + new Texture。
都不行就触发异步 preload 并返回 null，下次 get 可用。

纹理替换时 invalidate 销毁旧 texture 并 Assets.unload(key) 释放显存，文档关闭时 clear 全量清理。这套机制保证了绘制热路径尽量不返回 null。

2.5 视口与锚点缩放

基于 pixi-viewport，但 关闭了内置 wheel，手动挂 passive: false 的 wheel 监听，以便 preventDefault 并接管为 GSAP 动画。原因会在第五节详述。

锚点缩放的核心是：以鼠标世界坐标为锚点，动画期间保持锚点屏幕坐标不变。

const anchorScreenX = anchorWorld.x * this.viewport.scale.x + this.viewport.x;
const anchorScreenY = anchorWorld.y * this.viewport.scale.y + this.viewport.y;
gsap.to(this.viewport.scale, {
  x: targetScale, y: targetScale, duration, ease: 'power2.out',
  onUpdate: () => {
    const s = this.viewport.scale.x;
    // 锚点屏幕坐标不变 → 反推 viewport.x/y
    this.viewport.x = anchorScreenX - anchorWorld.x * s;
    this.viewport.y = anchorScreenY - anchorWorld.y * s;
  }
});

为防止 viewport ↔ store 双向同步死循环，用了 isUpdatingZoom / isAnimatingZoom 双标志位切断循环。

三、状态层：Pinia 与双栈历史记录

3.1 Store 拆分原则

13 个 Pinia store 按"显示状态与业务状态分离、真实来源与 UI 副本分离、store 不依赖渲染层生命周期"切分：

Store	职责
`useCanvasDocStore`	画布文档数据唯一真实来源
`useDocHistoryStore`	文档级（结构操作）历史栈，全局跨帧
`useHistoryStore`	历史记录 UI 聚合层
`useCanvasDisplayStore`	显示参数（cellSize/zoom/grid/bg）
`useToolStore`	工具配置
`useColorStore`	颜色与注入式颜色操作
`useTextureStore`	纹理资产 UI 副本（同步到 displayStore）
`useClipboardStore`	剪贴板 + 注入式选区操作
`usePlaybackStore` / `useOnionSkinStore`	播放 / 洋葱皮运行时
`useAppStore` / `useUIStore` / `useSettingsStore`	全局应用 / 纯 UI / 偏好

关键设计：注入式 actions。useColorStore、useClipboardStore 初始为 no-op，由 draw/index.vue 在画布就绪后注入真实实现。这让 store 不依赖 Pixi 渲染层生命周期，组件通过 store 调用时不感知 CanvasContent 是否挂载。

3.2 文档数据：双层级设计

useCanvasDocStore 维护两级数据：

序列化层（与 IndexedDB 对齐）：frames: PxFrame[]，每个 layer.data 是紧凑三元组数组 [asset_id, x, y][]。
运行时层：activePixelData = shallowRef<Map<string, PixelValue>>，只有活跃帧×活跃图层的像素数据在 Map 中。

// 用 Map 而非 TypedArray：O(1) 读写 + 支持稀疏存储（像素画大量空白格）
const activePixelData = shallowRef<Map<string, PixelValue>>(new Map());
// 用 shallowRef 而非 ref：避免 Map 内部变化触发深度响应式

切换帧/图层时通过 flushActiveLayer（写回）和 loadActiveLayer（读出）双向同步，_isDirty 标志避免无谓序列化。这种设计的优点是内存占用低、切换成本低；代价是必须维护 flush/load 一致性，所有操作入口都必须记得调用 _ensureFlushed。

3.3 历史记录：Command 模式 + TypedArray 压缩

历史记录这块花了很长时间，因为像素画的撤销并不是简单地存一张快照。那样做最简单，但很快就会把内存吃爆。后来我换成了更实用的方式：每次绘制按一条事务记录，记录改了哪些像素，再配上压缩结构来节省空间。

双栈并行

像素历史 HistoryManager：per-frame 作用域，切换帧时清空像素历史但保留结构操作。实例化在 CanvasContent.vue 的 shallowRef 中，不在 Pinia store 里。
文档历史 useDocHistoryStore：全局跨帧，主要存 StructuralCommand（帧/图层增删改排序）。

undo/redo 非对称协调

这是最精巧的设计——undo 和 redo 的优先级是相反的：

canvasActions.undo = () => {
  if (canvas.canUndo?.()) canvas.undo?.();   // 像素历史优先撤回
  else docHistoryStore.undo();                // 像素栈空才撤回结构操作
};
canvasActions.redo = () => {
  if (docHistoryStore.canRedo) docHistoryStore.redo();  // 结构操作优先重做
  else canvas.redo?.();                                  // 再重做像素
};

为什么非对称？ undo 优先像素是为了"在新帧上绘制后，Ctrl+Z 会先撤回绘制，而不是直接删除新帧"；redo 顺序与 undo 对称。这保证了用户对"最近操作"的直觉预期。

TypedArray 压缩

每条像素变更用 CompressedPixelChanges 压缩存储：

class CompressedPixelChanges {
  private coords: Uint16Array;      // [x, y] per change
  private colorIds: Uint16Array;    // [oldColorId, newColorId]
  private infoIds: Uint16Array;     // [oldInfoId, newInfoId]
  private textureIds: Uint16Array;  // [oldTexId, newTexId]
}

每条像素变更占 4 个 Uint16Array × 2 = 16 bytes，比 JS 对象小约 25 倍。
ColorRegistry 将颜色字符串映射为 uint16 ID，0xFFFF 保留为"透明/删除"哨兵，避免 TypedArray 存字符串。

事务机制

替代定时器批处理，一笔笔画对应一条历史记录：

// pointerDown 时
historyManager.beginTransaction(tool);
// 绘制中
historyManager.appendToTransaction(change);
// pointerUp 时
historyManager.commitTransaction();  // 提交为一条 PixelCommand

undo 时丢弃未提交事务。语义清晰且无定时器竞态。

淘汰策略

双重上限：maxBytes 默认 10MB（内存优先）+ maxSteps 默认 100（步数兜底），从最旧 shift() 淘汰。maxSteps 可通过 localStorage + 自定义事件 maxUndoStepsChanged 实时调整。

四、工具层与算法

工具层采用 三层组织：顶层调度（useCanvasInteraction / useToolManager）、交互适配（interactions/）、工具实现（brush/ / fill/ / selection/ 等）。

4.1 事件路由：选区优先

鼠标按下事件的路由顺序有一个关键设计——选区拖动优先于绘制。任意工具下点击选区内部都会触发 startDrag，这是"在选区内拖动移动内容"直觉的来源：

锁定图层保护（drawingTools 命中锁定层拒绝）
粘贴预览模式直接走 updatePastePreview
select 工具探测是否在选区内拖动
其他工具的选区内拖动探测（关键）
按 currentTool 分支：fill / shapes / eyedropper / text / brush+eraser

多指触控时 forceInterruptForMultiTouch 会回滚 currentStroke 中的临时像素并重置所有工具状态，保证不残留半成品笔画。

4.2 画笔工具的几个细节

连续画线：用 Bresenham 算法 (getLinePixels) 补齐 lastDrawnPos 到 current 的中间点，避免快速移动产生断点。
完美像素（Pixel Perfect）：size=1 时启用，维护最近 3 个点，若形成"正交阶梯+对角跨越"则移除中间点。关键是 只移除本次笔画刚画的像素，恢复到 oldColor 而非置空，避免误删底层已有内容。
对称绘画：以画布中心 centerX=(width-1)/2 为轴，mirrorX = round(2*centerX - x)，支持水平/垂直/双轴对称。
魔术橡皮擦：复用 floodFill 算法擦除连通同色区域。

4.3 洪水填充（Flood Fill）

用标准 BFS 四连通（数组队列 + Set<string> visited），不是扫描线。

大画布优化有两层：

pixelDataCache 缓存 getPixelData 结果，避免 getColorAt 和 shouldSkip 双重查询。
纹理模式用 beginBatch/endBatch 避免逐像素全量重绘（O(n²)→O(n)），颜色模式用 batchSetPixels。

容差：FloodFill 本身只做严格相等匹配。容差逻辑在魔术棒 SelectionHelper.isColorMatch 中实现（欧几里得距离 ≤ tolerance）。

4.4 选区与工具联动

这是工具层最复杂的一块。选区支持 5 种类型：矩形、椭圆、套索、魔术棒（连通）、魔术棒（全局同色）。

套索算法

LassoHelper 用 射线法 判定点是否在多边形内：从测试点向右水平发射，统计与多边形边的交叉次数，奇数为内。先算多边形 AABB 并裁剪到画布范围，避免遍历全画布。只保留有像素内容的格子。

SelectionTransformer 变换

所有变换都是 提取 → 删除原位置 → 写回新位置 三步：

翻转：newX = startX + (width-1-relativeX)
旋转 90°：(relX, relY) → (relY, width-1-relX)
旋转 180°：复用 flipHorizontal + flipVertical
旋转 270°：(relX, relY) → (height-1-relY, relX)

moveWithBounds 支持超出画布边界的像素保留，标记 outOfBounds，取消选区时由 cleanOutOfBoundsPixels 清理。

SelectionConstraint 统一约束接口

提供静态方法 isInSelection / filterPixelsInSelection，被画笔、填充、魔术橡皮擦统一调用，实现"只在选区内绘制"的透明约束：

// 画笔绘制时
if (SelectionConstraint.shouldConstrainToSelection(selectionPixels)) {
  if (!SelectionConstraint.isInSelection(selectionPixels, x, y)) return;
}

图层隔离

选区操作只读写 activePixelData（活跃图层），pixelLayer 仅用于渲染同步。复制从合并视图读取（所见即所得），剪切只剪活跃图层。这是"用户看到什么就复制什么，但操作只影响当前层"的直觉来源。

4.5 变换工具：Worker 阈值切换

阈值切换：WORKER_THRESHOLD = 50_000，像素数 < 50k 主线程同步，≥ 50k 走 Worker。
数据格式：Int32Array，每像素 6 个 int32（x, y, r, g, b, a），STRIDE = 6，避免字符串解析开销。
通信：复制 buffer（buf.buffer.slice(0)）后 Transferable 传输，保留原始 buf 供 colorInfo 查找。Worker 单例懒加载。

4.6 文字工具：光栅化与颜色投票

用 PixiJS TextStyle + CanvasTextMetrics.measureText 测量文本
创建离屏 canvas，按行 fillText 绘制
processCoverage：按 cellSize 分格，统计每格的 alpha 覆盖率，超过阈值（默认 0.35）则视为该格有点

富文本模式用 颜色投票：每个 cell 内按字符区域匹配，加权累计各颜色权重，取最大值作为 winnerColor。这实现了多色文字的精确像素化。

文字工具状态用 AbortController 支持取消，debounce(80ms) 避免频繁光栅化。

4.7 几何算法集合

getLinePixels：Bresenham 直线，支持 strokeWidth，粗线时用圆形扩展 + Set 去重。
getCirclePixels：半像素偏移 (r+0.5)² 判定消除正交方向尖角；空心圆用圆环距离判定避免对角线镂空。
getRectanglePixels：填充直接遍历，空心用多层描边 + Set 去重。
getTrianglePixels：填充用扫描线，空心对三边用 Bresenham + 圆形扩展。

五、GSAP 与 PixiJS 的动画联动

场景	实际技术	原因
视口缩放过渡	GSAP	需要缓动曲线（`power2.out`）
选区行军蚁	`requestAnimationFrame`	线性匀速 `dashOffset += 0.5`，无需缓动
文字光标闪烁	`setInterval(530)`	固定间隔切换 visible
加载动画	SVG SMIL `<animate>`	自带循环无需 JS
启动淡出	CSS class `fade-out` + `setTimeout(300)`	一次性过渡
引导教程	`driver.js`	第三方库

5.1 GSAP × PixiJS 联动方式

ViewportManager 中的联动方式是：直接 tween PixiJS Viewport 对象的 scale 属性，不使用 PixiJS ticker。

gsap.to(this.viewport.scale, {
  x: targetScale, y: targetScale, duration, ease: 'power2.out',
  onUpdate: () => {
    const s = this.viewport.scale.x;
    this.viewport.x = anchorScreenX - anchorWorld.x * s;
    this.viewport.y = anchorScreenY - anchorWorld.y * s;
  }
});

GSAP 用自带的 RAF ticker 驱动 tween，下一帧 Pixi 渲染自然拾取被改写的 scale 值。

5.2 为什么关闭 pixi-viewport 内置 wheel

pixi-viewport 自带的 .wheel() 是即时跳变，没有过渡动画。为了实现平滑缩放，必须接管 wheel：

// 移除内置 wheel，手动挂 passive: false 监听
this.viewport.off('wheel');
canvas.addEventListener('wheel', this._onWheel, { passive: false });
// wheel 事件中 preventDefault 后调 _animateZoom(targetScale, mouseWorld, 0.18)

冲突规避：动画期间 viewport.plugins.pause('drag') 暂停 drag 插件，避免 GSAP 与 pixi-viewport 同时写 viewport.position 导致抽搐，onComplete 里 resume('drag')。

5.3 取舍

直接 tween Pixi 对象属性而非走 Pixi ticker 的优点是动画曲线由 GSAP 统一管理；缺点是 GSAP 与 Pixi 两套 RAF 并存（GSAP 用自己的，Pixi 用 app.ticker），理论上存在微小抖动风险，但 0.18~0.22s 的短动画下不可见。gsap.killTweensOf(this.viewport.scale) 在三处使用（动画开头防叠加、centerView 初始化前取消、destroy 清理）防止内存泄漏。

行军蚁用 RAF 而非 GSAP，是因为它每帧只重绘 antsGraphics 一层（静态层缓存），且线性匀速无需缓动曲线，用 RAF 更轻量。同时缓存了 _buildMergedBorderSegments 把逐像素边按行/列合并为长线段，把 O(像素数) 降到 O(周长/cellSize)。

六、Web Worker 流水线

项目共使用 6 个 Web Worker，全部采用原生 self.onmessage / self.postMessage 通信，未使用 Comlink。

Worker	职责
imagePreprocessing	图像加载 / 降噪 / 边缘检测 / 网格采样
colorMatchPalette	K-Means 量化 + CIEDE2000 调色板匹配 + 空间去噪
deserializePixelData	非活跃图层异步反序列化
renderFrameBitmaps	全帧预渲染为 ImageData（播放/洋葱皮）
exportWorker	静态 PNG/JPG 导出（OffscreenCanvas 全渲染管线）
gifEncoder.worker	GIF 编码（gifenc 库）

为什么用原生而非 Comlink：代价是手写消息类型与 Promise 包装；收益是零运行时依赖、对 Transferable 控制更直接。Transferable 仅在两处使用（预处理输入的 ArrayBuffer、帧渲染输出的多个 ArrayBuffer），其余走结构化克隆。

6.1 图像转像素完整流水线

这是 Worker 应用最密集的场景，跨主线程与 2 个 Worker，分 6 步：

1. 上传（主线程）→ ObjectURL 预览
2. 压缩（库内 Worker）→ browser-image-compression，max 2048，<500KB 跳过
3. 裁剪（主线程）→ cropperjs
4. 尺寸调整（主线程）→ 格子数 16~maxWidth，倍率 ×1/×2/×3
5. 预处理（Worker）→ 降噪 / 边缘检测 / 网格采样
6. 颜色量化/匹配（Worker）→ K-Means + CIEDE2000

6.2 颜色压缩：分层精度策略

colorMatchPalette.worker 采用 三阶段策略，核心是"快速聚类 + 精确匹配"的分层设计：

阶段一：K-Means 量化（Redmean 距离）。当唯一颜色数 > K_THRESHOLD=16 时启动，用 K-Means++ 播种，最大 15 次迭代。距离用 Redmean 加权平方距离（比 LAB 快很多），仅用于聚类。最终选每个簇内最接近质心的真实输入色作为代表。

阶段二：CIEDE2000 调色板匹配（WebGPU 优先，CPU 兜底）。将输入 LAB 和调色板 LAB 上传为 storage buffer，WGSL shader 完整实现 CIEDE2000 公式，每线程处理一个输入色遍历全部调色板取最小距离索引，workgroup_size=64。失败则 CPU 逐个计算 deltaE2000Sq（平方比较省 sqrt）。

阶段三：多数投票空间滤波。对每个像素看 3×3 邻域，若自身颜色仅出现 1 次且某邻居颜色出现 ≥3 次，则替换为邻居主色，消除孤立噪点、修复断线。

距离公式取舍：聚类用 Redmean（快），最终匹配用 CIEDE2000（准）。这是典型的"精度/性能分层"——K-Means 只需相对距离做划分，Redmean 足够；调色板匹配是最终视觉结果，必须用感知最准确的 CIEDE2000。

抖动（dithering）：未实现。采样是每格取主色，匹配是最近邻硬映射，无 Floyd-Steinberg 误差扩散。这符合像素艺术风格（避免噪点），但牺牲了渐变表现力。

6.3 超大图片处理

尺寸硬限 8192×8192。imagePreprocessing.worker.ts 中 MAX_IMAGE_DIMENSION = 8192，超限即抛错。8192²×4 ≈ 256MB，是浏览器单 Worker 内存的安全边界。

多重防线防止崩溃：

第一道（主线程预压缩）：上传时即压缩到 max 2048，从源头缩小图像，小于 500KB 直接跳过避免无谓解码。
第二道（Worker 解码后校验）：loadImageFromArrayBuffer 先 detectImageFormat 验证魔术字节（PNG/JPEG/GIF/WebP），createImageBitmap 后立即 assertImageDimensionWithinLimit，超限 imageBitmap.close() 释放再抛错。
第三道（网格尺寸约束）：gridWidth > imageData.width 直接拒绝，UI 端把格子数上限锁在图片像素内。

未采用分块处理：Worker 内一次性 getImageData 取全图到内存，降噪/边缘检测是全图卷积。真正的防爆靠的是 8192 上限 + 预压缩，而非流式/分块。这是一个有意的取舍——分块处理会让卷积算法在块边界处理变得复杂，而 8192 上限对像素艺术场景已经足够。

七、导出管线

支持 5 种导出格式，按格式分流：

7.1 PNG / JPG（静态导出）

走 exportWorker.ts，Worker 内 calculateLayout → OffscreenCanvas 绘制（像素→网格→十格线→坐标→水印→图纸头→色号列表）→ convertToBlob → 主线程 Image 回贴到 HTMLCanvasElement 返回。

7.2 GIF

主线程 renderFrame 逐帧渲染 → postMessage 帧数据到 gifEncoder.worker → Worker 用 gifenc 逐帧 quantize(rgba, 256, {format:'rgba4444'}) + applyPalette → GIFEncoder().writeFrame → Blob。

透明处理：全透明帧用 1 色调色板 + transparent:true, dispose:2；部分透明帧检测 alpha=0 像素设 transparentIndex=0。

7.3 MP4（双引擎）

主路径（WebCodecs）：mp4-muxer 的 Muxer(ArrayBufferTarget) + VideoEncoder，codec avc1.42001f（Baseline 3.1），5Mbps，每 30 帧一个 keyframe。MP4 不支持透明，故 compositeOnWhiteBackground 把 RGBA 合成到白底。

兜底路径（ffmpeg.wasm）：WebCodecs 不可用时用 @ffmpeg/ffmpeg，每帧转 PNG 写入虚拟文件系统，concat demuxer + libx264 + yuv420p + crf 23。

取舍：主路径零依赖、快，但浏览器兼容性受限；兜底重（加载 wasm）但通用。

7.4 ZIP

主线程 renderFrame 逐帧 → imageDataToBlob（OffscreenCanvas convertToBlob）→ JSZip 打包，文件名 frame-001.png 零填充，跳过空 Blob 帧并记录。

7.5 导出渲染器

5 个渲染器各自负责独立图层，在 Worker 与主线程按序调用：

渲染器	渲染内容
pixelRenderer	色块 + 纹理 + 色号文字（格子≥20px 时显示，对比色用 WCAG 亮度）
gridRenderer	普通网格线 + 十格实线 + 五格虚线
blueprintRenderer	图纸模式头部：标题、署名、尺寸信息、二维码、色号列表
coordinateRenderer	四周坐标数字
watermarkRenderer	水印：单居中或重复平铺，水平/斜角(-30°)两种布局

关键设计：渲染器接收 RenderingContext = CanvasRenderingContext2D | OffscreenCanvasRenderingContext2D，同一套代码可同时跑在主线程（同步预览）和 Worker（导出）。

7.6 一个性能瓶颈点

多帧导出的帧渲染在主线程，不在 Worker。只有 GIF 编码阶段进 Worker，MP4/ZIP 全程主线程。这是潜在的 UI 卡顿风险点（尤其高 scale 多帧）。这是当前架构的一个已知取舍——帧渲染需要访问纹理资产，跨 Worker 传递纹理成本高，所以留在主线程。

八、存储层：IndexedDB 与 PX 文件格式

8.1 双库隔离

项目使用 两个物理隔离的 IndexedDB 数据库：

库	版本	store	索引
`canvas-db`	v3	`canvases` (keyPath: `id`)	`by-updatedAt`
`pixel-world-palettes`	v1	`palettes` (keyPath: `id`)	`by-lastUsedAt`, `by-isSystem`

为什么分库：canvas-db 体量大且频繁写入，pixel-world-palettes 数据相对稳定且需被多个画布共享引用。分库避免大对象写入触发其他无关记录的事务冲突，也让两者可独立演进 schema 版本。

版本迁移：v1/v2 → v3 的 migrateCanvasDbUpgrade 把根级 layers 数组迁移为 frames: [{ name: 'Frame 1', layers }]。迁移在 upgrade 事务内同步完成所有 await，避免 TransactionInactiveError 与 initDB 提前 resolve 的竞态。用 fast-check 做了 30 次随机属性测试验证幂等性。

8.2 PX 文件格式

StoredCanvas 对齐 PxFile 接口，IndexedDB 存储格式 = PX 文件格式，零拷贝：

StoredCanvas {
  id, version, content_type: 'application/vnd.mzb.px+json'
  metadata: { title, updated_at, created_at, thumbnail_url, ... }
  scene: { dimension, size: [w,h], color_depth, coordinate }
  assets: { colors?: PxColorAsset[], textures?: PxTextureAsset[] }
  frames: [{ name, layers: [{ name, visible, opacity, data: PixelData[] }] }]
}

像素数据三元组 PixelData = [asset_id, x, y]，而非存 Map。asset_id 同时覆盖颜色资产与纹理资产（约定 id=0 为透明）。每个像素从 {x,y,color} ~40B 降到 12B。
纹理仅支持内嵌 base64 data_url，MIME 限定 png/jpeg/webp。
颜色资产 ID 的"规范化升序分配"：两遍扫描 + 按规范化颜色升序分配，保证分配结果与 Map 迭代顺序无关，从而幂等。这牺牲了一定 CPU 换取幂等性，避免重复保存时颜色 ID 漂移导致整张画布 diff 失控。

8.3 自动保存与配额管理

双模式：realtime 用 watchDebounced(store.activePixelData, ..., { debounce: 800, deep: false })；interval 用 setInterval(performSave, 5000)。deep: false 是关键——activePixelData 是 shallowRef，只在引用替换时触发。

配额管理三道防线：

navigator.storage.persist() 争取持久化存储权限，防止浏览器在压力下清除画布数据。
available < estimatedSize * 2 预判空间不足则拒绝保存。
5s 超时 + 3 次防抖重试（3s 间隔）。

未保存变更检测以 saveStatus 状态机为信号而非 dirty flag：saving / error → true，saved → false，idle 且有保存记录 → false。简化心智模型——状态机本身即脏标记。

8.4 云同步：本地优先 + LWW

IndexedDB 是数据真相源，云端是备份与跨设备同步通道。

上传：单请求原子上传（元数据 + raw JSON + 缩略图一次性 POST /artworks），避免多请求半成功状态。
冲突解决：最后写入获胜（LWW），基于 updated_at 时间戳。云端有更新时仅标记 outdated 不自动拉取，把决策权交给用户。像素画作品冲突合并几乎不可能自动完成，LWW + 手动选择比自动覆盖更安全。
跨账户检测：基于 username（非内部 id）判定。检测到后把所有带旧账户标记的作品重新生成 id 并清除 synced_at/synced_username，使其变回纯本地作品。

九、性能优化汇总

把散落在各节的性能优化点汇总成一张表，方便对照：

9.1 渲染层优化

优化点	机制	位置
混合像素渲染	颜色像素走 Graphics 矢量批量，纹理像素走独立 Sprite	PixelLayer.ts
纹理复用	TextureCache 预加载 + data URL 同步兜底	TextureCache.ts
批量与脏标记	`beginBatch/endBatch` + `_lastRenderedRefs` 引用比较跳过未变层	PixelLayer.ts
增量重绘	`batchRenderPixels` 无删除无纹理时只重绘变更像素的 rect	PixelLayer.ts
静态/动画分离	SelectionLayer 静态层引用比较，动画层只画虚线	SelectionLayer.ts
线段合并	行军蚁边界按行/列合并为长线段，O(像素数)→O(周长/cellSize)	SelectionLayer.ts
视口裁剪	TextLayer 只创建可见区域内的 BitmapText，不可见的复用不销毁	TextLayer.ts
显示阈值	GridLayer/TextLayer 按 cellSize 阈值跳过整层渲染	GridManager.ts
纹理缓存键	BackgroundLayer 用 `${size}_${color1}_${color2}_${blockSize}` 复用 TilingSprite	BackgroundLayer.ts
rAF 节流	viewport-moved 事件用 rAF 合并多帧，平移不重绘网格	usePixiCore.ts

9.2 状态层优化

优化点	机制
shallowRef	`activePixelData` 用 shallowRef 避免深度响应式
稀疏存储	Map 存储 + 三元组序列化，空白格不占内存
历史压缩	TypedArray + ColorRegistry，每条变更 16 bytes，比 JS 对象小 25 倍
事务机制	一笔画一条历史记录，无定时器竞态
双重淘汰	内存上限 10MB + 步数 100，从最旧 shift
非活跃图层异步反序列化	切换帧时非活跃图层用 Web Worker 反序列化，不阻塞主线程

9.3 Worker 优化

优化点	机制
颜色量化分层	聚类用 Redmean（快），匹配用 CIEDE2000（准）+ WebGPU 加速
变换阈值切换	< 50k 像素主线程同步，≥ 50k 走 Worker
Int32Array 紧凑编码	每像素 6 个 int32，避免字符串解析
Transferable 零拷贝	预处理输入 + 帧渲染输出用 Transferable
双路径帧渲染	纯色直写 Uint8ClampedArray 比 OffscreenCanvas 快，纹理必须走 canvas

9.4 存储优化

优化点	机制
双库隔离	画布与调色板分库，避免事务冲突
零拷贝序列化	IndexedDB 存储格式 = PX 文件格式
索引降序读	`by-updatedAt` 索引 `prev` 游标，不在内存排序
60s 节流	调色板 `updateLastUsedAt` 带 60s 节流避免频繁 put
缩略图按需生成	帧预览切换或面板可见时才生成
localStorage 分工	小体积偏好快照走 localStorage，大体积画布走 IndexedDB

十、结语：架构是取舍的累积

回过头看这次重构，真正花时间的并不是“加功能”，而是把几个原本靠巧合能跑的地方变成可控的系统。

其中最重要的几个决定，其实都和“少做一点”有关：

不做整张画布快照式历史。一开始想偷懒，直接把整张画布存下来，十几步操作就把内存吃爆。改成事务式记录和压缩结构后，内存占用会小很多。
不把所有东西塞进一个 Pixi 容器。看起来简单，但事件拦截和层级管理很快就会变乱。拆成多层之后，虽然代码变多，但每一层的职责更清楚。
不把量化做得太“像照片”。Floyd-Steinberg 这种抖动会让像素画看起来更“脏”，我更愿意牺牲一点渐变表现力，保留硬边和清晰的像素感。
不把冲突合并做得太智能。像素画的冲突合并很难自动处理，LWW + 手动选择比“自动覆盖”更稳妥。
不把所有动画都交给 GSAP。只有需要缓动曲线的地方才用它，其他像行军蚁、光标闪烁、加载动画，都用更轻量的方式。

架构不是一次性的设计图，而是很多次判断的结果。很多时候真正重要的，不是“我把什么做出来了”，而是“我决定不把什么做成一坨乱东西”。

如果你也在做复杂的 Canvas 应用，这种折腾过程里，很多问题最后都不是技术问题，而是如何把一个看起来能跑的 Demo，慢慢变成一个真的能长期使用的工具。

项目信息：Pixel World v0.0.6，Vue 3.5 + TypeScript + PixiJS 8，约 7 万行代码，347 个被索引文件，5261 个代码节点。

作者：沐泽白

声明：本文所有代码引用均基于实际仓库分析，通过 CodeGraph（5261 节点 / 11317 边）与逐文件精读交叉验证。

我用AI不断迭代到7W行代码的项目-像素画编辑器

像素画编辑器 项目架构与技术笔记
