本文基于 BlurView 3.2.0 源码，用通俗故事 + 源码 + 时序图，带你彻底搞懂 Android 端实时高斯模糊是怎么炼成的。

📖 一、从一个生活场景说起

想象一下：你正在用手机看一个很美的风景照片，突然底部弹出一个半透明的导航栏，它能透出后面照片的内容，但是像隔了一层毛玻璃，朦胧又高级。

这种效果，就是大名鼎鼎的 毛玻璃效果（Frosted Glass / Gaussian Blur） 。

iOS 玩得炉火纯青，Android 开发者看着眼馋。于是有了 BlurView 这个开源库（GitHub 星标 3k+），它让你可以在任何 Android View 上实现动态实时模糊。

今天，我们就化身"源码侦探"，钻进 BlurView 的肚子里，看看这层"魔法毛玻璃"到底是怎么贴上去的。

🎭 二、先认识剧中的几位"主角"

在深入源码前，先用一个 "照相馆" 的比喻，认识一下 BlurView 的几位核心角色：

角色源码对应类在故事中的身份
🧑‍🎨 摄影师BlurView对外的"门面"，承接你的所有调用请求
🎯 被拍摄对象BlurTarget你想要模糊的背景内容（API 31+ 才有）
📷 老式相机PreDrawBlurController老版本（API < 31）的摄影师助理，用软件拍照
📸 数码相机RenderNodeBlurController新版本（API 31+）的摄影师助理，用硬件拍照
🖌️ PS 滤镜BlurAlgorithm / RenderScriptBlur把照片变模糊的"后期滤镜"
📐 缩放师SizeScaler把大照片缩小，省内存省时间
✨ 化妆师Noise给模糊后的照片加点"噪点颗粒"，更自然
🏷️ 标签纸BlurViewCanvas贴在画布上的标记，防止"自己拍自己"死循环

记住这个比喻，后面看代码时你会发现，每一行都在演绎这个故事。

🗺️ 三、整体架构：一图看懂

BlurView 根据手机系统版本，走两条完全不同的路：

                    ┌─────────────────────────────────┐
                    │          BlurView (门面)          │
                    │   setupWith(target, ...)         │
                    └───────────────┬─────────────────┘
                                    │ 选择哪条路？
                    ┌───────────────┴───────────────┐
                    │                               │
            API >= 31 (S)                   API < 31
                    │                               │
        ┌───────────▼──────────┐        ┌──────────▼──────────┐
        │ RenderNodeBlurCtrl   │        │ PreDrawBlurCtrl     │
        │ (硬件渲染路线)        │        │ (软件渲染路线)       │
        │  BlurTarget 记录快照  │        │ OnPreDrawListener  │
        │  RenderEffect 模糊    │        │ rootView.draw()    │
        │  在 RenderThread 执行 │        │ RenderScriptBlur   │
        └──────────────────────┘        └─────────────────────┘

这个分流逻辑就在 BlurView.setupWith() 里，只有寥寥几行：

public BlurViewFacade setupWith(@NonNull BlurTarget target, BlurAlgorithm algorithm,
                                float scaleFactor, boolean applyNoise) {
    blurController.destroy();
    if (BlurTarget.canUseHardwareRendering) {
        // API 31+：忽略传入的算法，强制用 RenderEffect（硬件模糊）
        blurController = new RenderNodeBlurController(this, target, overlayColor, scaleFactor, applyNoise);
    } else {
        // API < 31：走老路，软件绘制 + RenderScript
        blurController = new PreDrawBlurController(this, target, overlayColor, algorithm, scaleFactor, applyNoise);
    }
    return blurController;
}

canUseHardwareRendering 的判断也很直白：

// BlurTarget.java
static final boolean canUseHardwareRendering = Build.VERSION.SDK_INT >= Build.VERSION_CODES.S;

💡 为什么是 API 31（Android 12）？  因为 Android 12 才正式开放了 RenderEffect 和完善的 RenderNode API，这两样是硬件模糊的"杀手锏"。

接下来，我们分两条路深入讲解。先讲新路线（推荐重点关注），再讲老路线（理解原理）。

🚀 四、新路线（API 31+）：硬件渲染的"数码相机"

4.1 故事篇：数码相机是怎么工作的

在新路线里，流程是这样的：

  1. BlurTarget 是一个相框，你把要模糊的内容放进这个相框。
  2. 每次界面要重绘时，BlurTarget 就会用一块叫 RenderNode 的"数码底片"把自己的内容拍下来，然后正常画到屏幕上。
  3. 真正的 BlurView（毛玻璃）登场时，它会拿来这块"数码底片" ，套上一个 RenderEffect 模糊滤镜，然后贴在自己身上。
  4. 由于 RenderNode 和 RenderEffect 都是硬件加速的，整个模糊过程跑在系统的 Render Thread（渲染线程） ，几乎不占用主线程，性能爆表！

最妙的是：BlurView 从来不主动调用 invalidate() 刷新自己，因为系统每次绘制 View 树时会自动更新 RenderNode 的内容，BlurView 只需要"读取"最新的快照即可。这就是官方说的  "near zero overhead of snapshotting"（快照几乎零开销） 。

4.2 源码篇：四步走

第一步：BlurTarget 拍快照（数码底片）

// BlurTarget.java
@Override
protected void dispatchDraw(@NonNull Canvas canvas) {
    if (canUseHardwareRendering && canvas.isHardwareAccelerated()) {
        renderNode.setPosition(0, 0, getWidth(), getHeight());
        RecordingCanvas recordingCanvas = renderNode.beginRecording(); // 开始录制
        super.dispatchDraw(recordingCanvas);                            // 把子 View 全画进去
        renderNode.endRecording();                                      // 结束录制
        canvas.drawRenderNode(renderNode);                              // 正常显示到屏幕
    } else {
        super.dispatchDraw(canvas);
    }
}

🎯 关键点：RenderNode 就像一个"显示列表（Display List）"，它记录绘制指令而不是直接画像素。所以 BlurTarget 画一遍自己，既显示到了屏幕，又把"绘制指令"存了一份在 renderNode 里，供 BlurView 复用。一次绘制，两处使用，这就是零开销的秘密。

第二步：BlurView.draw() 被调用

// BlurView.java
@Override
public void draw(@NonNull Canvas canvas) {
    boolean shouldDraw = blurController.draw(canvas);  // 委托给控制器
    if (shouldDraw) {
        super.draw(canvas);  // 再画自己的子 View（比如 TabLayout）
    }
}

第三步：RenderNodeBlurController 把快照贴上来 + 套滤镜

// RenderNodeBlurController.java
@Override
public boolean draw(Canvas canvas) {
    if (!enabled) return true;
    saveOnScreenLocation();          // 记录 BlurView 在屏幕上的位置


    if (canvas.isHardwareAccelerated()) {
        if (!target.renderNode.hasDisplayList()) {
            blurView.invalidate();   // 快照还没准备好，下一帧再试
        }
        hardwarePath(canvas);        // ✅ 主力路线
    } else {
        softwarePath(canvas);        // 软件兜底（截图、转场动画时）
    }
    return true;
}


private void hardwarePath(Canvas canvas) {
    blurNode.setPosition(0, 0, target.getWidth(), target.getHeight());
    updateRenderNodeProperties();    // 调整位移（让快照对齐 BlurView 位置）
    drawSnapshot();                  // 把 target 的快照画到自己的 blurNode 上


    canvas.save();
    canvas.clipRect(0, 0, blurView.getWidth(), blurView.getHeight()); // 不画到边界外
    canvas.drawRenderNode(blurNode); // 🎯 把带模糊滤镜的 blurNode 画到屏幕
    if (applyNoise) Noise.apply(...); // 加噪点
    if (overlayColor != TRANSPARENT) canvas.drawColor(overlayColor); // 叠加颜色
    canvas.restore();
}


private void drawSnapshot() {
    RecordingCanvas recordingCanvas = blurNode.beginRecording();
    if (frameClearDrawable != null) frameClearDrawable.draw(recordingCanvas);
    recordingCanvas.drawRenderNode(target.renderNode); // 把 target 的快照画进来
    applyBlur();  // 给 blurNode 套上模糊滤镜
    blurNode.endRecording();
}


private void applyBlur() {
    float realBlurRadius = blurRadius * scaleFactor;
    RenderEffect blur = RenderEffect.createBlurEffect(
        realBlurRadius, realBlurRadius, Shader.TileMode.CLAMP);
    blurNode.setRenderEffect(blur);  // ✨ 关键：设置硬件模糊滤镜
}

第四步：跟着 BlurView 滚动/移动

当 BlurView 在可滚动容器里移动时，需要不断更新它的位置，让快照"对齐"到正确的位置：

// RenderNodeBlurController.java
private final ViewTreeObserver.OnPreDrawListener drawListener = () -> {
    saveOnScreenLocation();
    updateRenderNodeProperties();  // 重新设置 blurNode 的位移/旋转/缩放
    return true;
};


private void updateRenderNodeProperties() {
    float layoutTranslationX = -getLeft();  // BlurView 相对 target 的偏移
    float layoutTranslationY = -getTop();
    blurNode.setTranslationX(layoutTranslationX);
    blurNode.setTranslationY(layoutTranslationY);
    // ... API 31 有 bug，需要重新 applyBlur() 触发重绘
}

💡 这里 getLeft() = blurViewLocation[0] - targetLocation[0]，算的是 BlurView 相对于 target 的偏移。模糊后，要把快照"反向位移"过来，对齐到 BlurView 当前位置，看起来就像透过毛玻璃看到了正下方的真实内容。

4.3 时序图：硬件渲染路线全流程

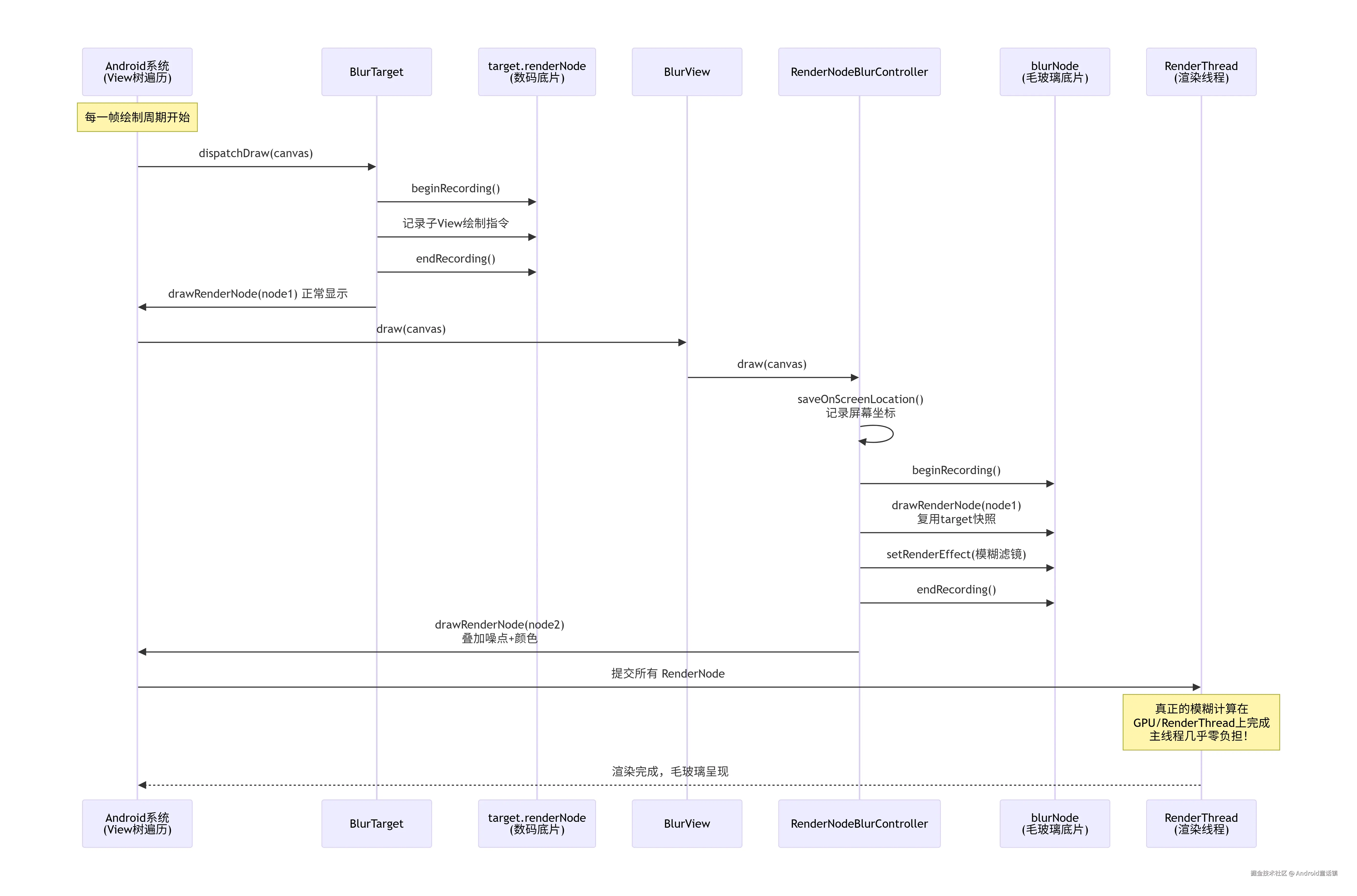

毛玻璃效果.png mermaid RenderThread(渲染线程)blurNode(毛玻璃底片)RenderNodeBlurControllerBlurViewtarget.renderNode(数码底片)BlurTargetAndroid系统(View树遍历)RenderThread(渲染线程)blurNode(毛玻璃底片)RenderNodeBlurControllerBlurViewtarget.renderNode(数码底片)BlurTargetAndroid系统(View树遍历)每一帧绘制周期开始真正的模糊计算在GPU/RenderThread上完成主线程几乎零负担！dispatchDraw(canvas)beginRecording()记录子View绘制指令endRecording()drawRenderNode(node1) 正常显示draw(canvas)draw(canvas)saveOnScreenLocation()记录屏幕坐标beginRecording()drawRenderNode(node1)复用target快照setRenderEffect(模糊滤镜)endRecording()drawRenderNode(node2)叠加噪点+颜色提交所有 RenderNode渲染完成，毛玻璃呈现

📷 五、老路线（API < 31）：软件渲染的"老式相机"

5.1 故事篇：老式相机的笨办法

在没有 RenderEffect 的旧手机上，BlurView 只能用"笨办法"：

  1. 每次界面要重绘前（OnPreDrawListener 触发），用一个软件 Canvas 把整个背景内容画到一张 Bitmap 上（这就是"老式胶卷"）。
  2. 把这张 Bitmap 交给 RenderScript 这个 GPU 滤镜去模糊。
  3. BlurView 显示时，把这张模糊后的 Bitmap 贴出来。

这个"拍照"过程（rootView.draw()）是软件渲染，比较慢，而且每帧都要重拍。所以官方建议老机型用较大的 scaleFactor（默认 4），把 Bitmap 缩小再模糊，牺牲精度换性能。

5.2 源码篇：核心三步

第一步：监听绘制，每帧拍照

// PreDrawBlurController.java
private final ViewTreeObserver.OnPreDrawListener drawListener = new OnPreDrawListener() {
    @Override
    public boolean onPreDraw() {
        // 每次系统准备绘制前，先更新模糊Bitmap
        updateBlur();
        return true;
    }
};

第二步：把背景画到 Bitmap（拍照）

// PreDrawBlurController.java
void updateBlur() {
    if (!blurEnabled || !initialized) return;


    // 1. 清空"胶卷"
    if (frameClearDrawable == null) {
        internalBitmap.eraseColor(Color.TRANSPARENT);
    } else {
        frameClearDrawable.draw(internalCanvas);
    }


    // 2. 调整矩阵：让快照对齐 BlurView 的位置
    internalCanvas.save();
    setupInternalCanvasMatrix();
    try {
        rootView.draw(internalCanvas);  // 🎯 把整个背景画到 Bitmap
    } catch (Exception e) {
        Log.e("BlurView", "Error during snapshot capturing", e);
    }
    internalCanvas.restore();


    // 3. 模糊处理
    blurAndSave();
}

这里有个非常巧妙的设计——BlurViewCanvas：

// BlurViewCanvas.java —— 只是一个"标记"类！
public class BlurViewCanvas extends Canvas {
    public BlurViewCanvas(@NonNull Bitmap bitmap) { super(bitmap); }
}

它没有任何新方法，纯粹是个标签。它的作用在 draw() 方法里：

// PreDrawBlurController.java
@Override
public boolean draw(Canvas canvas) {
    if (canvas instanceof BlurViewCanvas) {
        return false;  // 🚫 正在拍背景，不要把"自己"拍进去！
    }
    // ... 正常画模糊内容
}

💡 为什么需要这个？  想象一下：BlurView 也是 rootView 的子 View。当 rootView.draw(internalCanvas) 执行时，会递归绘制所有子 View，包括 BlurView 自己！如果不跳过，就会无限递归（BlurView 画背景→背景里有 BlurView→BlurView 又画背景……）。BlurViewCanvas 这个"标签"就是用来识别"这是内部拍照画布，跳过自己"。

第三步：矩阵对齐 + RenderScript 模糊

// PreDrawBlurController.java —— 矩阵对齐
private void setupInternalCanvasMatrix() {
    rootView.getLocationOnScreen(rootLocation);
    blurView.getLocationOnScreen(blurViewLocation);
    int left = blurViewLocation[0] - rootLocation[0];
    int top = blurViewLocation[1] - rootLocation[1];
    // 因为 Bitmap 被缩小了 scaleFactor 倍，所以位置也要相应换算
    float scaleFactorH = (float) blurView.getHeight() / internalBitmap.getHeight();
    float scaleFactorW = (float) blurView.getWidth() / internalBitmap.getWidth();
    internalCanvas.translate(-left / scaleFactorW, -top / scaleFactorH);
    internalCanvas.scale(1 / scaleFactorW, 1 / scaleFactorH);
}

// RenderScriptBlur.java —— GPU 模糊
@Override
public Bitmap blur(@NonNull Bitmap bitmap, float blurRadius) {
    Allocation inAllocation = Allocation.createFromBitmap(renderScript, bitmap); // 输入
    outAllocation = Allocation.createTyped(renderScript, inAllocation.getType()); // 输出
    blurScript.setRadius(min(blurRadius, 25f));  // RenderScript 最大半径 25
    blurScript.setInput(inAllocation);
    blurScript.forEach(outAllocation);            // 🎯 GPU 并行计算模糊
    outAllocation.copyTo(bitmap);                 // 结果写回 Bitmap
    return bitmap;
}

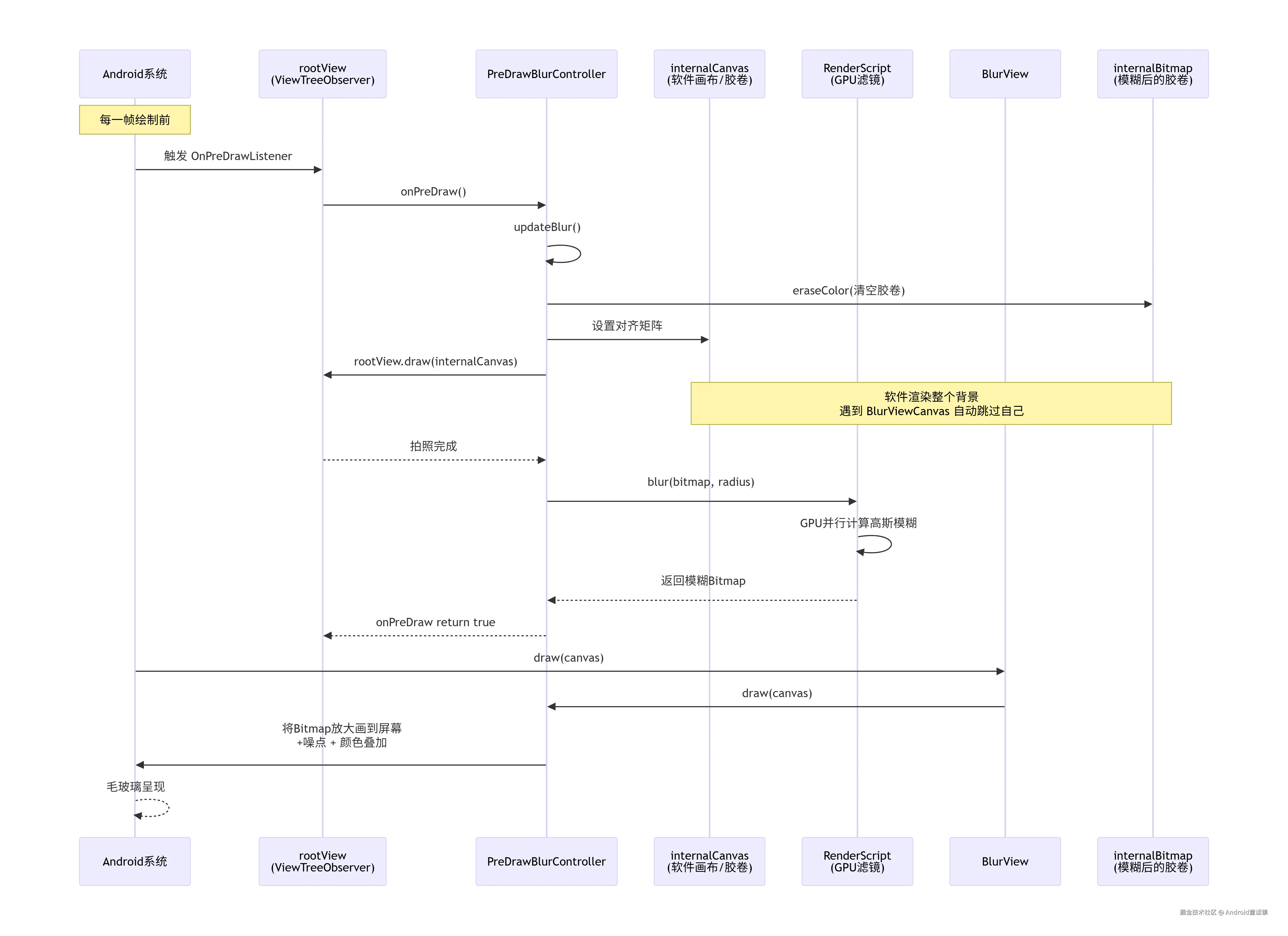

5.3 时序图：软件渲染路线全流程


mermaid

internalBitmap(模糊后的胶卷)BlurViewRenderScript(GPU滤镜)internalCanvas(软件画布/胶卷)PreDrawBlurControllerrootView(ViewTreeObserver)Android系统internalBitmap(模糊后的胶卷)BlurViewRenderScript(GPU滤镜)internalCanvas(软件画布/胶卷)PreDrawBlurControllerrootView(ViewTreeObserver)Android系统每一帧绘制前软件渲染整个背景遇到 BlurViewCanvas 自动跳过自己触发 OnPreDrawListeneronPreDraw()updateBlur()eraseColor(清空胶卷)设置对齐矩阵rootView.draw(internalCanvas)拍照完成blur(bitmap, radius)GPU并行计算高斯模糊返回模糊BitmaponPreDraw return truedraw(canvas)draw(canvas)将Bitmap放大画到屏幕+噪点 + 颜色叠加毛玻璃呈现

🔬 六、两个"幕后功臣"：SizeScaler 和 Noise

6.1 SizeScaler：缩放师的智慧

老路线里，Bitmap 要缩小 4 倍再模糊。但这里有个坑：

// SizeScaler.java
// Bitmap 的宽度必须能被 64 整除（三星设备的 stride 要求）
private static final int ROUNDING_VALUE = 64;


private int roundSize(int value) {
    if (value % ROUNDING_VALUE == 0) return value;
    return value - (value % ROUNDING_VALUE) + ROUNDING_VALUE; // 向上取整到 64 的倍数
}

💡 什么是 stride（步长）？  RenderScript 处理 Bitmap 时，每行像素在内存里要按固定长度（64）对齐。如果 Bitmap 宽度不是 64 的倍数，系统会偷偷再分配一个对齐的 Bitmap，白白浪费内存和时间。SizeScaler 提前帮你对齐好，避免这个隐藏开销。这就是高手写库的细节！

6.2 Noise：化妆师的"颗粒感"

纯高斯模糊的画面会过于平滑、有塑料感。Noise 类在模糊后叠加一层"蓝噪声"纹理，模拟真实磨砂玻璃的颗粒质感：

// Noise.java
private static void getNoiseBitmap(Context context) {
    Bitmap bitmap = BitmapFactory.decodeResource(..., R.drawable.blue_noise);
    Paint paint = new Paint();
    paint.setAlpha(38);  // 15% 透明度，很淡
    canvas.drawBitmap(bitmap, 0, 0, paint);
}


// 使用 PorterDuff.Mode.SRC_ATOP，只在已有内容上叠加，不覆盖透明区域
noisePaint.setXfermode(new PorterDuffXfermode(PorterDuff.Mode.SRC_ATOP));
noisePaint.setShader(new BitmapShader(alphaBitmap, TileMode.REPEAT, TileMode.REPEAT));

⚡ 七、BlurView 为什么这么快？三大性能秘籍

读完源码，我总结出 BlurView 高性能的三个关键设计：

秘籍 1：从不主动 invalidate（避免无限绘制循环）

很多老库（BlurKit、RealtimeBlurView）的做法是自己 invalidate 自己，触发下一帧重绘，形成循环。这会导致 CPU 持续满载。

BlurView 的做法是被动响应：

  • 老路线：监听系统的 OnPreDrawListener，系统自己要重绘时顺便更新 Bitmap。
  • 新路线：完全依赖 RenderNode 的自动更新，0 次 invalidate。

源码里 PreDrawBlurController.onPreDraw() 的注释说得很清楚：

// Not invalidating a View here, just updating the Bitmap.
// This relies on the HW accelerated bitmap drawing behavior in Android

秘籍 2：硬件加速 + RenderNode（新路线零开销）

新路线用 RenderNode 记录绘制指令而不是像素，BlurTarget 画一遍自己就同时完成了"显示"和"录制快照"两件事。模糊计算交给 RenderEffect，跑在 Render Thread，主线程无感。

秘籍 3：Allocation 复用 + Bitmap 对齐（老路线优化）

// RenderScriptBlur.java —— 复用 Allocation，避免重复创建
if (!canReuseAllocation(bitmap)) {
    if (outAllocation != null) outAllocation.destroy();
    outAllocation = Allocation.createTyped(renderScript, inAllocation.getType());
}

配合 SizeScaler 提前对齐尺寸，老路线也做到了性能榨干。

🛠️ 八、实战：5 行代码接入 BlurView

8.1 XML 布局

<!-- 1. 用 BlurTarget 包裹要模糊的内容 -->
<eightbitlab.com.blurview.BlurTarget
    android:id="@+id/target"
    android:layout_width="match_parent"
    android:layout_height="match_parent">

    <!-- 你的主内容：图片、列表、滚动视图等 -->
    <ImageView android:src="@drawable/bg" ... />

</eightbitlab.com.blurview.BlurTarget>


<!-- 2. 放置 BlurView，它会透出下方模糊内容 -->
<eightbitlab.com.blurview.BlurView
    android:id="@+id/blurView"
    android:layout_width="match_parent"
    android:layout_height="wrap_content"
    app:blurOverlayColor="#66FFFFFF">

    <!-- BlurView 的子 View 不会被模糊，比如导航栏 -->
    <com.google.android.material.tabs.TabLayout ... />

</eightbitlab.com.blurview.BlurView>

8.2 Java 代码

BlurTarget target = findViewById(R.id.target);
BlurView blurView = findViewById(R.id.blurView);


Drawable windowBackground = getWindow().getDecorView().getBackground();


blurView.setupWith(target)                        // 绑定目标
        .setFrameClearDrawable(windowBackground)  // 可选：设置背景（透明背景时建议加）
        .setBlurRadius(25f);                      // 模糊半径（实际半径 = radius × scaleFactor）

就这么简单！API 31+ 自动走硬件路线，旧机器自动走软件路线，你完全不用操心。

📊 九、两条路线对比总结

维度RenderNodeBlurController（API 31+）PreDrawBlurController（API < 31）
快照方式RenderNode 录制指令（硬件）rootView.draw() 软件绘制
模糊方式RenderEffect（硬件，GPU/RenderThread）RenderScript（GPU 加速）
更新触发RenderNode 自动更新OnPreDrawListener 每帧检查
invalidate❌ 几乎不调用❌ 不调用（更新 Bitmap 即可）
性能开销极低（近乎零开销）较高（每帧软件绘制）
支持 TextureView✅ 支持❌ 不支持
主线程影响极小有一定影响
scaleFactor 作用仅放大模糊半径缩小 Bitmap 省性能

🎓 十、源码设计亮点回顾（写给想进阶的你）

读完整个 BlurView，我被它几个设计细节深深折服：

  1. 门面模式（Facade） ：BlurView + BlurViewFacade 接口对外提供统一 API，内部用不同 Controller 实现，对用户透明。
  2. 空对象模式（Null Object） ：NoOpController 在未初始化或编辑模式下提供安全默认实现，杜绝 NPE。
  3. 标记类技巧：BlurViewCanvas 这个"空类"巧妙解决了递归绘制问题，是设计模式的活教材。
  4. 策略模式：BlurAlgorithm 接口让模糊算法可替换（RenderScript 只是一个实现）。
  5. 版本自适应：同一个 API，底层根据 Build.VERSION 自动切换最优实现，向后兼容。

🏁 结语

毛玻璃效果看似神秘，拆开 BlurView 的源码后，你会发现它的核心思想朴素而精妙：

"先拍一张背景的快照 → 加模糊滤镜 → 贴到目标 View 上"

新旧两条路线的差异，本质上就是  "怎么拍快照"  和  "怎么加滤镜"  的技术演进——从 CPU 软件绘制到 GPU 硬件渲染，从 RenderScript 到 RenderEffect。这背后折射出的，正是 Android 图形系统这些年飞速进步的缩影。

希望这篇文章能帮你彻底搞懂 BlurView。下次产品经理再说"加个毛玻璃效果"，你不仅能 5 分钟接入，还能在 Code Review 时给同事讲一讲它背后的故事。😎

📚 参考资料

  • BlurView GitHub 仓库
  • BlurView 3.0 迁移指南
  • Android RenderEffect 官方文档
  • Android RenderNode 官方文档

如果觉得本文对你有帮助，欢迎 点赞 + 收藏 + 关注，后续会带来更多 Android 源码深度解析！你有用过哪些毛玻璃方案？欢迎评论区交流～ 💬

avatar
文章
阅读
粉丝
