五、内核里的 GS / swapgs，与现代 TSS
系列说明：这是"x86 的内存管理是怎么一步步演进来的"系列第六篇。整个系列想把三样东西从 CPU 硬件的视角讲透：段寄存器机制、GDT / TSS 这些 CPU 层面的表和寄存器、页表的硬件翻译机制。主线是一条演进史——从 1978 年的 8086，到 80386 的保护模式，再到今天的 x86-64。
六篇的安排是：第一篇 8086 实模式的段寄存器（为什么会有"段"这东西）；第二篇 保护模式的段（选择子、GDT、段描述符的位结构）；第三篇 特权级与门，以及 TSS 当年的"本来用途"；第四篇 x86-64 的简化（段基本废弃，FS/GS 为什么留下）；第五篇（本文） 内核里的 GS / swapgs 与现代 TSS；第六篇 页表的 CPU 机制（CR3、page walk、PTE、KPTI）。
上一篇讲到 x86-64 长模式做了一次大幅简化：普通的 CS/DS/ES/SS 不再用 base/limit 做地址划分，分段基本退到后台；但 FS/GS 的 base 被单独保留下来。用户态常用 FS base 指向 TLS，内核则常用 GS base 指向当前 CPU 的 per-CPU 数据区。
这一篇接着讲两个问题：
1. 用户态进内核后，GS 怎么从"用户 GS"变成"内核 GS"？
2. TSS 既然不再做硬件任务切换，为什么 x86-64 Linux 还离不开它？
答案分别是：
swapgs：交换 IA32_GS_BASE 和 IA32_KERNEL_GS_BASE
现代 TSS：主要留下 RSP0、IST 和 I/O bitmap
先说明本文实验环境。我的主机是 macOS ARM64，不能直接跑 x86-64 Linux 内核路径；下面涉及用户态可验证行为的结果，是在 Docker 的 linux/amd64 Ubuntu 容器里实际跑出来的：
$ uname -a
Linux cfb835b407ab 6.12.65-linuxkit #1 SMP Thu Jan 15 14:58:53 UTC 2026 x86_64 x86_64 x86_64 GNU/Linux
内核态的 TSS、MSR、入口汇编不能从普通用户态直接读写；那部分不会伪造"实验输出"，而是按 CPU 架构规则和 Linux 入口代码来讲。
一、内核为什么需要 GS：快速找到当前 CPU 的数据区
用户态有一个很高频的问题：怎么快速找到"当前线程"的 TLS。第四篇已经看到，x86-64 Linux 通常用 FS base 解决：
用户态：
FS.base -> 当前线程 TLS / TCB
内核也有一个类似但不完全一样的问题：怎么快速找到"当前 CPU"的私有数据。
这类数据叫 per-CPU data。它不是每个线程一份，而是每个 CPU 一份：
CPU0:
当前正在运行的 task 指针
调度器运行队列
中断/抢占计数
每 CPU 统计数据
CPU1:
当前正在运行的 task 指针
调度器运行队列
中断/抢占计数
每 CPU 统计数据
内核访问这些数据非常频繁。如果每次都先读 CPU 编号，再去全局数组里算偏移，成本太高，也不够顺手。更自然的方式是：让每个 CPU 都有一个自己的基址，内核代码用固定偏移访问。
GS 正好适合做这件事：
mov rax, qword ptr gs:offset
同一条指令，在 CPU0 上用 CPU0 的 GS.base，在 CPU1 上用 CPU1 的 GS.base。指令不用知道自己跑在哪个 CPU 上；当前 CPU 由 GS.base 这个 CPU 状态决定。
所以 x86-64 Linux 的常见分工可以压成一句话：
用户态 FS：当前线程指针
内核态 GS：当前 CPU 指针
这和 ARM64 Linux 形成了一个很有意思的对照。ARM64 没有 x86 这种 FS/GS 段基址机制，Linux/arm64 在内核态常用 sp_el0 保存 current 指针。也就是说：
x86-64 Linux：
用 GS.base 找 per-CPU，再从 per-CPU 找 current
ARM64 Linux：
内核态直接把 current 放在 sp_el0 这种系统寄存器里
两边不是指令集形式相同，而是目标相同：给内核一条很便宜的路径，拿到当前执行上下文。
二、问题来了：用户态也有 GS，内核也想用 GS
FS/GS 在长模式下是特殊的，但它们仍然是 CPU 状态。用户态可以有自己的 GS base，内核也想把 GS base 用作 per-CPU 基址。
那从用户态进入内核时，CPU 该怎么办？
一种粗暴办法是：内核入口每次都用 wrmsr 把 IA32_GS_BASE 改成内核 per-CPU base，返回用户态前再改回去。但 wrmsr 是很重的特权指令，不适合放在每次系统调用、中断、异常入口上。

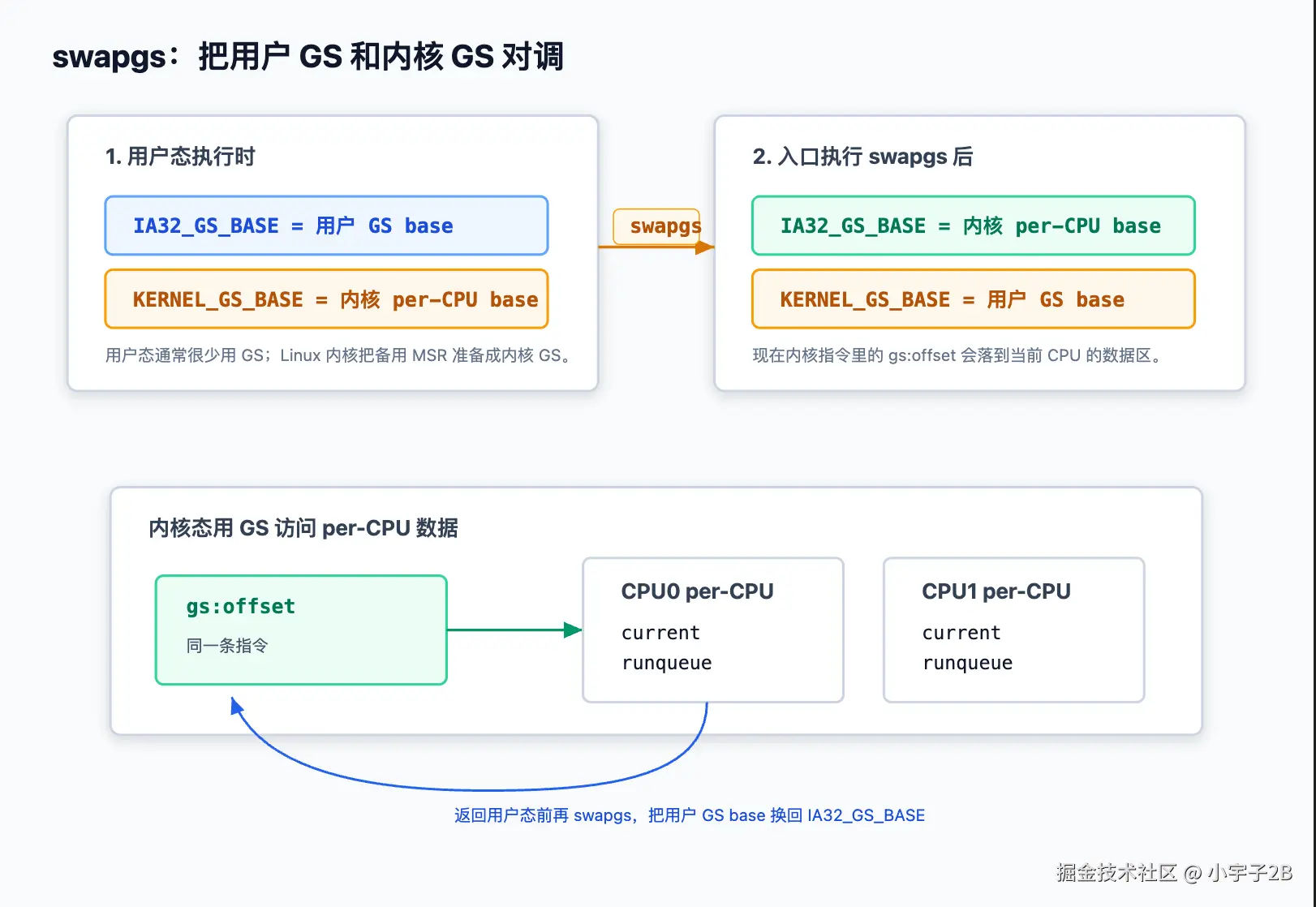

所以 x86-64 提供了一个专门指令：swapgs。
它只做一件事：
交换：
IA32_GS_BASE
IA32_KERNEL_GS_BASE
可以把这两个 MSR 想成两个槽：
IA32_GS_BASE 当前真正用于 gs:offset 的 GS base
IA32_KERNEL_GS_BASE 备用槽，专门供 swapgs 对调
在用户态执行时，Linux 通常让它们长这样：
IA32_GS_BASE = 用户 GS base
IA32_KERNEL_GS_BASE = 内核 per-CPU base
进入内核后，入口代码执行一次：
swapgs
硬件对调两个 MSR：
IA32_GS_BASE = 内核 per-CPU base
IA32_KERNEL_GS_BASE = 用户 GS base
于是内核里的 gs:offset 就能访问 per-CPU 数据。返回用户态前再执行一次 swapgs，两个值换回来。
这就是 swapgs 的本质：它不是"进入内核"指令，也不是"切换任务"指令；它只是一个很窄的 GS base 对调指令。真正的入口控制流来自 syscall、中断门、异常门等机制。
三、用户态实际执行 swapgs 会怎样
swapgs 是特权指令，不能在 Ring 3 用户态随便执行。这里用一个小程序实测。
程序做三件事：
- 用
arch_prctl(ARCH_GET_FS/ARCH_GET_GS)读用户态可读的 FS/GS base。 - 在用户态执行
swapgs。 - 在用户态执行
rdmsr读IA32_GS_BASE。
完整代码如下：
// gs_probe.c
#define _GNU_SOURCE
#include <asm/prctl.h>
#include <errno.h>
#include <signal.h>
#include <setjmp.h>
#include <stdio.h>
#include <string.h>
#include <sys/syscall.h>
#include <sys/utsname.h>
#include <unistd.h>
static sigjmp_buf env;
static volatile sig_atomic_t last_signal;
static void handler(int sig, siginfo_t *info, void *ctx)
{
(void)info;
(void)ctx;
last_signal = sig;
siglongjmp(env, 1);
}
static void install_handlers(void)
{
struct sigaction sa;
memset(&sa, 0, sizeof(sa));
sa.sa_sigaction = handler;
sa.sa_flags = SA_SIGINFO;
sigaction(SIGILL, &sa, NULL);
sigaction(SIGSEGV, &sa, NULL);
sigaction(SIGBUS, &sa, NULL);
}
static void try_instruction(const char *name, void (*fn)(void))
{
last_signal = 0;
if (sigsetjmp(env, 1) == 0) {
fn();
printf("%-10s -> executed\n", name);
} else {
printf("%-10s -> signal %d (%s)\n",
name, last_signal, strsignal(last_signal));
}
}
static void do_swapgs(void)
{
asm volatile(".byte 0x0f, 0x01, 0xf8" ::: "memory");
}
static void do_rdmsr_gs_base(void)
{
unsigned int lo, hi;
asm volatile("rdmsr" : "=a"(lo), "=d"(hi) : "c"(0xC0000101));
}
int main(void)
{
struct utsname u;
unsigned long fs = 0;
unsigned long gs = 0;
long ret_fs;
long ret_gs;
uname(&u);
printf("uname -> %s %s %s\n", u.sysname, u.release, u.machine);
ret_fs = syscall(SYS_arch_prctl, ARCH_GET_FS, &fs);
printf("ARCH_GET_FS -> ret=%ld errno=%d fs=0x%lx\n",
ret_fs, ret_fs ? errno : 0, fs);
ret_gs = syscall(SYS_arch_prctl, ARCH_GET_GS, &gs);
printf("ARCH_GET_GS -> ret=%ld errno=%d gs=0x%lx\n",
ret_gs, ret_gs ? errno : 0, gs);
install_handlers();
try_instruction("swapgs", do_swapgs);
try_instruction("rdmsr", do_rdmsr_gs_base);
return 0;
}
编译运行：
gcc -O2 -Wall gs_probe.c -o gs_probe
./gs_probe
反汇编确认生成的就是 swapgs 和 rdmsr：
$ objdump -dr -Mintel /tmp/gs_probe | grep -A8 "<main>"
0000000000001040 <main>:
1040: f3 0f 1e fa endbr64
1044: 0f 01 f8 swapgs
1047: b9 01 01 00 c0 mov ecx,0xc0000101
104c: 0f 32 rdmsr
104e: 31 c0 xor eax,eax
1050: c3 ret
完整探针实际输出如下：
$ /tmp/gs_probe
uname -> Linux 6.12.65-linuxkit x86_64
ARCH_GET_FS -> ret=0 errno=0 fs=0x7fffff5b0180
ARCH_GET_GS -> ret=0 errno=0 gs=0x0
swapgs -> signal 11 (Segmentation fault)
rdmsr -> signal 11 (Segmentation fault)
这几行说明两件事。
第一，用户态可以通过 Linux 提供的系统调用接口读 FS/GS base。这个容器里，当前线程 FS base 是一个非零地址，GS base 是 0。GS base 为 0 很常见，因为普通 x86-64 Linux 用户程序通常不用 GS。
第二，用户态直接执行 swapgs 或 rdmsr 都不行。CPU 在 CPL=3 执行这些特权指令时会抛异常，Linux 把异常递送成用户态信号；这次实测收到的是 SIGSEGV。
所以用户态不能直接窥探或切换内核 GS。真正的 swapgs 只能在内核入口/出口这类 Ring 0 路径上执行。
四、一次 syscall 入口里，swapgs 放在哪里
在 64 位 Linux 上，普通系统调用入口来自 syscall 指令。syscall 本身做的事比很多人想象得少：
保存用户 RIP 到 RCX
保存用户 RFLAGS 到 R11
从 MSR 载入内核 CS/SS/RIP
按 MSR 掩码清理一部分 RFLAGS
但它不自动保存通用寄存器
也不自动切换 RSP
注意最后一句：syscall 不自动切换栈。
这和中断门/异常门从用户态进内核不一样。中断/异常发生 CPL 3 -> 0 转换时，CPU 会从 TSS.RSP0 取内核栈；但 syscall 这条快速入口不走这套自动 TSS 换栈流程。
Linux 的 x86-64 syscall 入口大致是下面这样。这里先只盯住 swapgs 和换栈；如果想看从 svc / syscall 指令到内核汇编、pt_regs、再到 C 函数的完整入口链路，可以对照 syscall 系列第三篇《内核入口 el0_svc / entry_SYSCALL_64 的汇编做了什么——从异常向量到 C 函数》。
entry_SYSCALL_64:
swapgs
movq %rsp, PER_CPU_VAR(cpu_tss_rw + TSS_sp2)
SWITCH_TO_KERNEL_CR3
movq PER_CPU_VAR(cpu_current_top_of_stack), %rsp
...
流程含义是：
1. syscall 让 CPU 跳到内核入口，但 RSP 仍是用户栈指针
2. swapgs，把 GS 切成内核 per-CPU base
3. 先把用户 RSP 暂存起来
4. 软件加载当前任务的内核栈顶到 RSP
5. 在内核栈上构造 pt_regs，进入 C 层系统调用分发
为什么 swapgs 必须很早？因为后面马上要用 PER_CPU_VAR(...) 访问 per-CPU 数据。PER_CPU_VAR 在 x86-64 上本质就是依赖 GS base 的固定偏移访问。GS 没换成内核 GS，内核就找不到自己的 per-CPU 区。
这里还有一个细节：上面的 TSS_sp2 并不是硬件任务切换的意思。Linux 在 64 位 syscall 入口里把 TSS 的 sp2 当成一个方便的 per-CPU scratch slot，用来临时保存用户 RSP。长模式硬件不会在 syscall 入口自动使用 RSP2。
把 syscall 入口画成步骤就是：
用户态
│
│ syscall
▼
CPU 从 MSR 装载内核入口 RIP
│ （不换 RSP）
▼
entry_SYSCALL_64
│
├─ swapgs
│ GS.base = 内核 per-CPU base
│
├─ 保存用户 RSP
│
├─ 软件切到内核栈
│
└─ 调 do_syscall_64
这也是第五篇和第六篇的连接点：如果开启 KPTI，入口路径还会切 CR3，把用户页表切到内核页表。swapgs 解决的是"GS base 指向哪块 per-CPU 数据"；CR3 解决的是"当前虚拟地址空间用哪套页表"。两者是两套机制。
五、中断/异常从用户态进内核：TSS.RSP0 登场
现在看另一条入口：中断或异常。
如果中断/异常发生在用户态，并且目标门进入 Ring 0，CPU 会发现这次控制流要从 CPL=3 进入 CPL=0。这个时候，硬件会自动换栈。
换到哪里？看当前 CPU 的 TSS。
长模式 TSS 里有三个特权级栈指针：
RSP0
RSP1
RSP2
现代 Linux 基本只用 Ring 0 和 Ring 3，所以关键是 RSP0。当 CPU 从用户态进入内核态时：
新 RSP = TSS.RSP0
然后 CPU 在这个新栈上压入返回现场，典型内容包括：
旧 SS
旧 RSP
RFLAGS
旧 CS
旧 RIP
可能还有 error code
这一步是硬件自动完成的。最简单的理解是：
TSS.RSP0 里放着一个内核栈顶地址。
用户态发生中断/异常后，CPU 第一脚就落到这个栈上。
但 Linux 的具体实现可以更绕一点。TSS.RSP0 不一定永远直接指向"当前任务最终要使用的那条内核栈"；在一些配置和入口路径上，它可以先指向一段 入口栈，也就是每 CPU 准备的一小段中转栈。CPU 先按硬件规则切到这段入口栈，入口汇编站稳以后，再由软件切到当前任务自己的内核栈。
可以画成两层：
CPU 硬件只知道这一层：
用户栈
│ 中断/异常，CPL 3 -> 0
▼
TSS.RSP0 指向的栈
Linux 入口代码可能再做一层：
TSS.RSP0 指向的入口栈
│ 入口汇编检查状态、切 GS/CR3、准备 pt_regs
▼
当前任务的内核栈
所以这句话不是说 TSS 有了新机制，也不是说 CPU 会自动认识"trampoline stack"。CPU 只认识 TSS.RSP0。入口栈 / trampoline stack 是 Linux 把 RSP0 指向哪里、以及入口汇编接下来怎么搬家的实现选择。
也就是说，中断/异常入口和 syscall 入口的关键区别是：
中断/异常门：
CPL 3 -> 0 时，CPU 自动从 TSS.RSP0 换栈
syscall：
CPU 不自动换 RSP，Linux 入口代码自己切到内核栈
这就是为什么 TSS 在 x86-64 里还活着。它不再保存"一个任务的整套寄存器"，但 CPU 仍然要从它那里拿到一些入口栈信息。

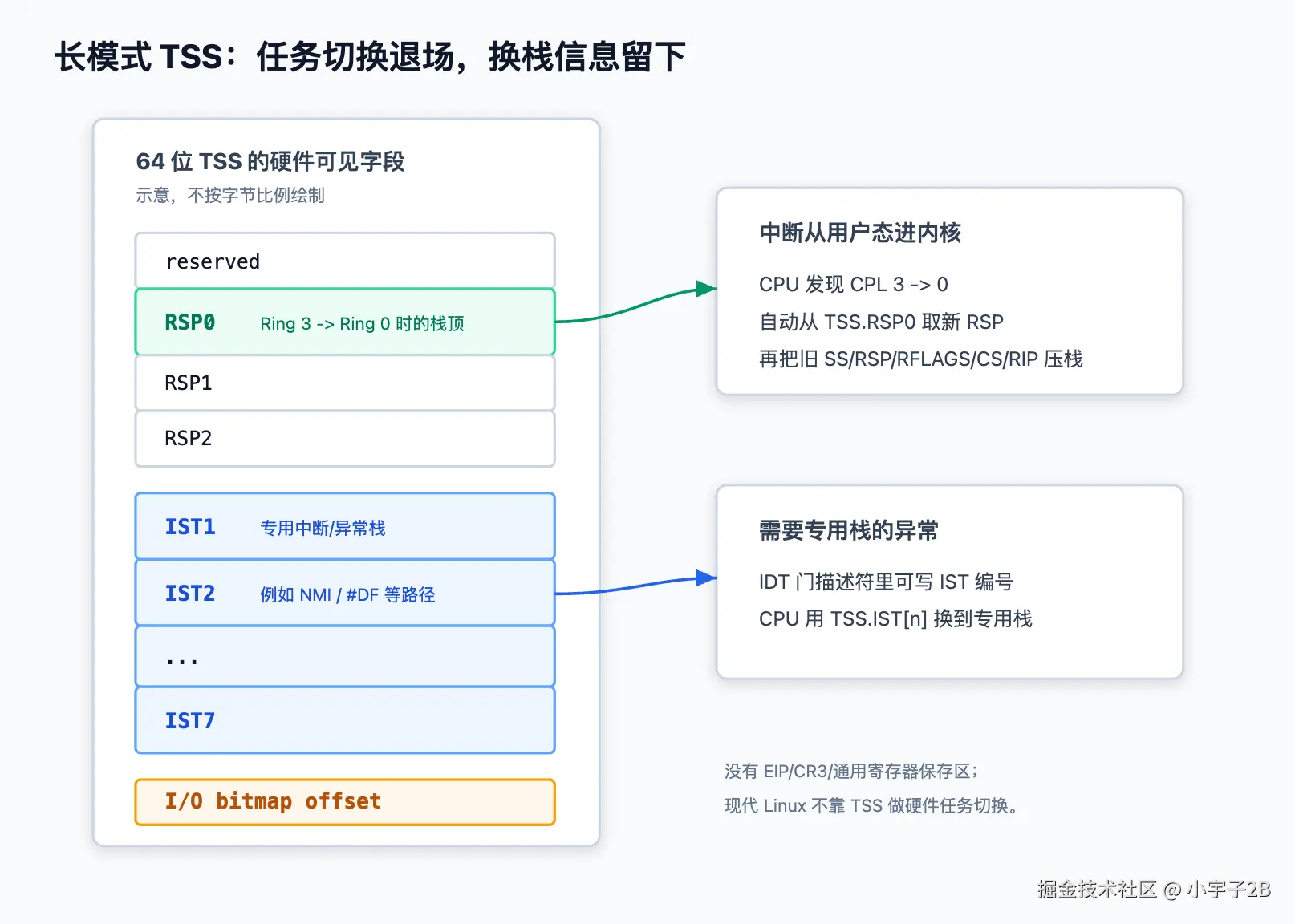

六、现代 TSS 长什么样
第三篇讲过，80386 时代的 TSS 很大，里面可以放 EIP、EFLAGS、CR3、通用寄存器、段寄存器等一整套任务状态。CPU 可以通过任务门或 TSS 描述符做硬件任务切换。
x86-64 长模式把这条路基本废掉了。现代 TSS 的核心字段变成：
RSP0
RSP1
RSP2
IST1 ... IST7
I/O permission bitmap offset
逐个看。
RSP0/RSP1/RSP2 是特权级栈指针。现代系统几乎只关心 RSP0：
从 Ring 3 进入 Ring 0 的中断/异常：
CPU 用 TSS.RSP0 作为新内核栈
IST 是 Interrupt Stack Table，一共有 7 项。第三篇《特权级与门，以及 TSS 的本来用途》在"中断门和陷阱门：IDT 里的受控入口"这一节里已经拆过 IDT 门描述符的静态结构：长模式 IDT gate 里有一个 IST 字段，可以指定一个 IST 编号。
如果某个异常门指定了 IST，CPU 进入这个异常时会直接切到对应的 IST 栈，而不是普通的 RSP0 路径。
这主要给特别危险的异常用。例如：
NMI：不可屏蔽中断，可能打断几乎任何位置
#DF：双重故障，普通栈可能已经坏了
#MC：机器检查，状态可能很脆弱
这些路径需要一块更独立的栈，避免"异常发生时当前栈已经不可用"导致处理器继续崩。
I/O permission bitmap 用来控制低特权级代码能不能执行端口 I/O 指令。这里要先解释一下 x86 的 端口 I/O。
x86 除了普通内存地址空间，还有一套独立的 I/O port 地址空间。CPU 访问内存用 mov/load/store 这类指令；访问 I/O 端口用专门的 in/out 指令：
in al, dx ; 从 dx 指定的 I/O 端口读 1 字节到 al
out dx, al ; 把 al 写到 dx 指定的 I/O 端口
这里的 dx 不是内存地址，而是一个端口号。早期 PC 上，很多硬件控制寄存器就是通过端口 I/O 暴露出来的。比如键盘控制器、串口、PIC、PIT、部分 legacy 设备，都可能有自己的端口号。也就是说，out dx, al 不是在写某个普通变量，而可能是在直接改硬件设备状态。
所以 CPU 必须限制低特权级代码随便执行这些指令。否则用户程序如果能任意 out，就可以直接操作硬件，绕过内核驱动和权限模型。
x86 对端口 I/O 的权限判断分两层。
第一层是 IOPL（I/O Privilege Level）。它在 RFLAGS/EFLAGS 里，是一个 0 到 3 的特权级数字；如果你对 RFLAGS/EFLAGS 不熟，可以先看文末附录。
如果 CPL <= IOPL：
当前代码可以执行端口 I/O
如果 CPL > IOPL：
当前代码权限不够，继续查 TSS 里的 I/O permission bitmap
注意方向还是 x86 那套规则：数字越小权限越高。内核 CPL=0，通常天然满足 CPL <= IOPL；用户态 CPL=3，一般不满足，因为现代内核通常不会让普通进程拥有高 I/O 权限。
第二层才是 TSS 里的 I/O permission bitmap。TSS 里不是直接塞整张位图，而是放一个 offset：
TSS
┌──────────────────────────┐
│ RSP0 / RSP1 / RSP2 │
│ IST1 ... IST7 │
│ ... │
│ I/O bitmap base offset │──┐
└──────────────────────────┘ │
▼
I/O permission bitmap
这张 bitmap 的粒度是 一个端口一位：
bit = 0：允许访问这个 I/O port
bit = 1：禁止访问这个 I/O port
端口号怎么对应到位？可以粗略理解成：
port N 对应 bitmap 里的第 N 位
例如：
端口 0x3f8 -> bitmap 第 0x3f8 位
端口 0x60 -> bitmap 第 0x60 位
这里的"一个端口一位"要和操作数宽度配起来看；更准确地说，I/O permission bitmap 的每一 bit 对应一个 I/O port byte address。若当前权限条件需要查 I/O bitmap，则 in al, dx / out dx, al 是 8 位 I/O，只检查 port N；in ax, dx / out dx, ax 是 16 位 I/O，会检查 port N 和 port N+1；in eax, dx / out dx, eax 是 32 位 I/O，会检查 port N 到 port N+3。这里没有漏掉 64 位寄存器：IN/OUT 指令没有 in rax, dx 或 out dx, rax 这种 64 位端口 I/O 形式，long mode 下标量端口 I/O 也只有 8/16/32 位宽度。
所以一次用户态端口 I/O 的硬件判定可以画成这样：
用户态执行 in/out
│
▼
当前 CPL <= IOPL ?
│
┌────┴────┐
│是 │否
▼ ▼
允许 查当前 TSS 的 I/O bitmap
│
▼
目标端口范围对应 bit 是否全为 0？
│
┌────┴────┐
│是 │否
▼ ▼
允许 #GP
这解释了为什么 I/O bitmap 还放在 TSS 里：它是 CPU 做端口 I/O 权限检查时要读的架构状态。虽然现代 TSS 不再保存整套任务寄存器，不再做硬件任务切换，但它仍然保存了 CPU 入口和权限检查需要的少数字段。
在 Linux 上，普通用户程序默认不能直接执行端口 I/O。少数程序如果确实需要直接访问某些 legacy 端口，通常要通过内核接口申请权限，例如 ioperm() 给一段端口范围开权限，或者更粗的 iopl() 调整 I/O 特权级；这些操作需要足够的权限，常见要求是 CAP_SYS_RAWIO。内核最终要么调整任务的 I/O bitmap，要么调整相关 I/O 权限状态。普通应用不该绕过驱动直接碰硬件端口。
反过来，长模式 TSS 不再承担这些职责：
不保存当前任务的 RIP
不保存当前任务的 CR3
不保存通用寄存器
不靠硬件任务门切换 Linux 进程
Linux 做上下文切换时，仍然是软件保存/恢复寄存器、切内核栈、必要时切 CR3。第三篇里那个"硬件任务切换"的宏大设计，在现代 64 位 Linux 里不是主线。
七、TR 和每 CPU TSS：CPU 怎么找到这张表
TSS 仍然是一个由 CPU 认识的系统结构，所以它仍然要通过 GDT 描述符登记。
第二篇讲过普通代码段/数据段描述符是 8 字节；在 x86-64 里，TSS 描述符是系统描述符，而且是 16 字节，因为它要保存 64 位 TSS base。
静态结构可以画成这样：
x86-64 TSS 描述符，16 字节
高 8 字节：
127 96 95 64
┌────────────────────────────────┬─────────────────────────────┐
│ Reserved │ Base 63:32 │
└────────────────────────────────┴─────────────────────────────┘
低 8 字节：
63 56 55 52 51 48 47 46 45 44 43 40 39 32
┌────────────────┬─────┬─────┬────┬────┬────┬─────────┬────────────────┐
│ Base 31:24 │Flags│Limit│ P │ DPL│ S=0│ Type │ Base 23:16 │
└────────────────┴─────┴─────┴────┴────┴────┴─────────┴────────────────┘
31 16 15 0
┌────────────────┬──────────────────────────────────────────────────────┐
│ Base 15:0 │ Limit 15:0 │
└────────────────┴──────────────────────────────────────────────────────┘
字段含义是：
Base：
TSS 结构体在内存里的线性地址。
由 Base[15:0]、Base[23:16]、Base[31:24]、Base[63:32] 拼成 64 位。
Limit：
TSS 的大小边界。CPU 用它确认访问 TSS 字段时没有越过描述符声明的范围。
Type：
0x9 = available 64-bit TSS
0xB = busy 64-bit TSS
S：
系统描述符固定为 0。TSS 描述符不是普通代码段/数据段。
DPL：
这个 TSS 描述符可被哪些特权级的软件路径访问。
普通内核用 ltr 加载自己的 TSS，通常是 Ring 0 路径。
P：
Present。P=0 时，这个 TSS 描述符不可用。
Flags：
对 TSS 描述符来说大多不像普通段描述符那样有实际意义。
为什么 TSS 描述符要扩成 16 字节？关键就是 Base[63:32]。普通 8 字节段描述符只能容纳 32 位 base；但长模式下 TSS 结构体可能位于 64 位线性地址空间，所以系统描述符要多占一个 8 字节槽，把高 32 位 base 放进去。
Type 里的 available / busy 也和第三篇讲的硬件任务切换历史有关。CPU 执行 ltr 加载 TSS 后，会把对应 TSS 描述符标成 busy。现代 Linux 不靠硬件任务切换来回切 TSS，但这个架构状态仍然存在。
启动 CPU 时，内核会准备每个 CPU 自己的 TSS，然后执行 ltr 加载任务寄存器 TR：
TR.selector -> GDT 里的 TSS 描述符
│
├── TSS base
└── TSS limit / type / P
和段寄存器类似，TR 也有可见的 selector 和 CPU 内部缓存的描述符信息。ltr 之后，CPU 就知道"当前 CPU 的 TSS 在哪里"。
为什么是每 CPU 一份 TSS，而不是每进程一份？
因为现代 TSS 的用途已经变了。它主要服务于 CPU 入口路径：
当前 CPU 的 RSP0
当前 CPU 的 IST 栈
当前 CPU 的 I/O bitmap 状态
这些天然是 per-CPU 的。进程切换时，Linux 不会让 CPU 硬件切到另一个 TSS；它只会更新当前 CPU 的 TSS.RSP0，让下一次从用户态发生中断/异常时，硬件能落到正确的内核栈。
可以这么理解：
80386 设想：
一个任务一个 TSS，任务切换时 CPU 切 TSS
现代 x86-64 Linux：
一个 CPU 一个主要 TSS，任务切换时软件更新其中少数字段
八、把 interrupt 和 syscall 放到一张对照表里
现在把两条入口路径并排看：
用户态 -> 内核态：中断/异常门
1. CPU 查 IDT 门描述符
2. 发现目标 CPL=0，当前 CPL=3
3. CPU 从当前 TSS.RSP0 取新 RSP
4. CPU 在新内核栈上压旧 SS/RSP/RFLAGS/CS/RIP
5. 进入内核异常/中断入口
6. 内核入口根据路径处理 GS、CR3、pt_regs 等状态
用户态 -> 内核态：syscall
1. CPU 从 MSR 取内核 CS/SS/RIP
2. CPU 保存用户 RIP 到 RCX，保存 RFLAGS 到 R11
3. CPU 不自动换 RSP
4. Linux 入口执行 swapgs
5. Linux 软件保存用户 RSP，切到内核栈
6. 进入 do_syscall_64
它们都从 Ring 3 进入 Ring 0，但硬件自动做的事情不一样。
这也是很多 x86-64 入口代码看起来复杂的原因：不是所有"进内核"都走同一条硬件路径。中断门、异常门、syscall、sysenter、虚拟化、KPTI、IST、NMI，都有各自的入口约束。swapgs 和 TSS 是其中两块关键拼图。
九、swapgs 进出必须配对，但不是所有内核入口都能盲目 swapgs
swapgs 的危险在于它没有"当前状态检查"。它只是交换两个 MSR。
如果当前已经是内核 GS，再执行一次 swapgs，就会把用户 GS 换回来。此时内核再执行 gs:offset，就可能拿用户 GS base 当 per-CPU base，用错地址。
所以入口代码必须知道自己当前面对的是哪种情况：
从用户态进入：
需要 swapgs，切到内核 GS
从内核态发生异常/中断：
不能盲目 swapgs，因为本来就在内核 GS
返回用户态：
需要 swapgs，恢复用户 GS
返回内核态：
不需要恢复用户 GS
这就是为什么 Linux 入口汇编里会有很多判断：看中断栈上保存的 CS 低两位，判断来源是不是用户态；NMI、machine check、double fault 这类路径还要更谨慎，因为它们可能打断内核执行，也可能打断用户执行。
swapgs 很小，但放错位置就是入口级 bug。现代 CPU 还出现过和 swapgs 推测执行相关的安全问题，内核入口周围因此有额外的屏障和缓解逻辑。这里先不展开；主线只需要记住：
swapgs 是一个无条件对调指令。
正确性来自内核入口代码对"当前来自用户态还是内核态"的判断。
十、收束：段机制留下的两个影子
到这里，段机制的现代形态已经很清楚了。
第一篇里，段寄存器是 8086 为了够到 1MB 地址空间做的补丁：
物理地址 = 段 << 4 + 偏移
第二、三篇里，保护模式把段扩展成选择子、GDT/LDT、描述符、权限、门、TSS、硬件任务切换。
第四篇里，x86-64 长模式基本废掉普通分段，只留下 FS/GS base 作为特殊基址。
本文看到，到了现代 Linux 内核，段机制留下两个很实用的影子：
GS base：
不再拿来分割地址空间，而是作为当前 CPU 的快速基址。
TSS：
不再拿来硬件任务切换，而是给 CPU 入口路径提供 RSP0、IST、I/O bitmap。
所以第五篇的结论可以写得很短：
x86-64 没有把旧机制完全删掉。
它把旧机制压缩成少数入口路径需要的 CPU 状态。
GS 负责快速定位 per-CPU。
swapgs 负责用户 GS / 内核 GS 对调。
TSS 负责特权级入口换栈和特殊异常栈。
下一篇就进入第三条主线：分页。长模式下普通段基本透明以后，真正决定虚拟地址怎么变成物理地址的，是 CR3、四级页表、PTE、TLB，以及 KPTI 这类现代内核隔离设计。
附录：RFLAGS 是什么
RFLAGS 是 x86-64 里的 标志寄存器。它不像 RAX/RBX 那样主要拿来放普通整数，而是保存一组 CPU 状态位和控制位。
先看名字关系：
FLAGS ：16 位时代的标志寄存器
EFLAGS ：32 位扩展后的标志寄存器
RFLAGS ：x86-64 长模式下的 64 位标志寄存器
它们不是三套完全不同的东西，而是一套寄存器随架构位宽扩展出来的名字。本文讨论的是 x86-64，所以后面直接说 RFLAGS。它是 64 位寄存器，但低 32 位基本继承 EFLAGS，高 32 位目前大多是保留位。
这类标志大致分三类：
状态标志：
算术/逻辑指令执行后留下的结果状态，比如是否为 0、是否进位、是否溢出。
控制标志：
控制 CPU 某些行为，比如方向标志 DF、中断允许标志 IF。
系统标志：
和特权级、虚拟化、调试、I/O 权限相关，比如 IOPL、NT、RF、VM。
直接把 64 位 RFLAGS 画出来：
RFLAGS，64 bit
63 32 31 22
┌────────────────────────────────────────────────────────┬────────────┐
│ reserved │ reserved │
└────────────────────────────────────────────────────────┴────────────┘
21 20 19 18 17 16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0
┌──┬──┬──┬──┬──┬──┬──┬─────┬──┬──┬──┬──┬──┬──┬──┬──┬──┬──┬──┬──┐
│ID│VIP│VIF│AC│VM│RF│NT│IOPL │OF│DF│IF│TF│SF│ZF│ │AF│ │PF│ │CF│
└──┴──┴──┴──┴──┴──┴──┴─────┴──┴──┴──┴──┴──┴──┴──┴──┴──┴──┴──┴──┘
bit 1 固定为 1；图里留空的 bit 3、5、15 是保留位。
几个和本文关系近的字段：
IF，bit 9：
Interrupt Flag。控制可屏蔽外部中断是否允许递送。
中断门和陷阱门的区别之一，就是中断门进入处理程序时会清 IF，
陷阱门不会清 IF。
IOPL，bit 12-13：
I/O Privilege Level。端口 I/O 的粗粒度权限门槛。
执行 in/out 这类 I/O 指令时，CPU 会拿 CPL 和 IOPL 比较。
DF，bit 10：
Direction Flag。影响字符串指令处理方向，比如 movs/stos 是地址递增还是递减。
TF，bit 8：
Trap Flag。单步调试用，置位后每执行一条指令可触发调试异常。
ZF/SF/CF/OF/PF/AF：
算术/逻辑结果标志。比如 cmp/test 之后，条件跳转 jz/jnz/jc/jo 等会看这些位。
本文前面说 syscall 会把用户 RFLAGS 保存到 R11，意思就是：CPU 进入内核时不能把用户态这些状态位丢掉。等 sysret 返回用户态时，还要根据约定恢复必要的标志状态。
IOPL 放在 RFLAGS/EFLAGS 里也正是这个原因：它是当前执行上下文的一部分，CPU 执行 in/out 时会直接读取它。若当前特权级已经满足：
CPL <= IOPL
端口 I/O 直接允许；否则才继续查 TSS 里的 I/O permission bitmap，做更细的端口级判断。
