一、引言
Flink SQL 作为声明式 API，其从用户编写 SQL 语句到最终物理执行，需要经历一套独立的编译流水线：SQL 解析 → 逻辑计划 → 优化计划 → 物理计划 → Transformation → StreamGraph → JobGraph → ExecutionGraph → 物理执行图。
相比 DataStream API 直接构建 Transformation 的方式，Flink SQL 在前端多了一整套基于 Apache Calcite 的查询优化体系，但在 StreamGraph 之后两者殊途同归、共享同一套运行时，本文将完整拆解 Flink SQL 的编译执行链路。

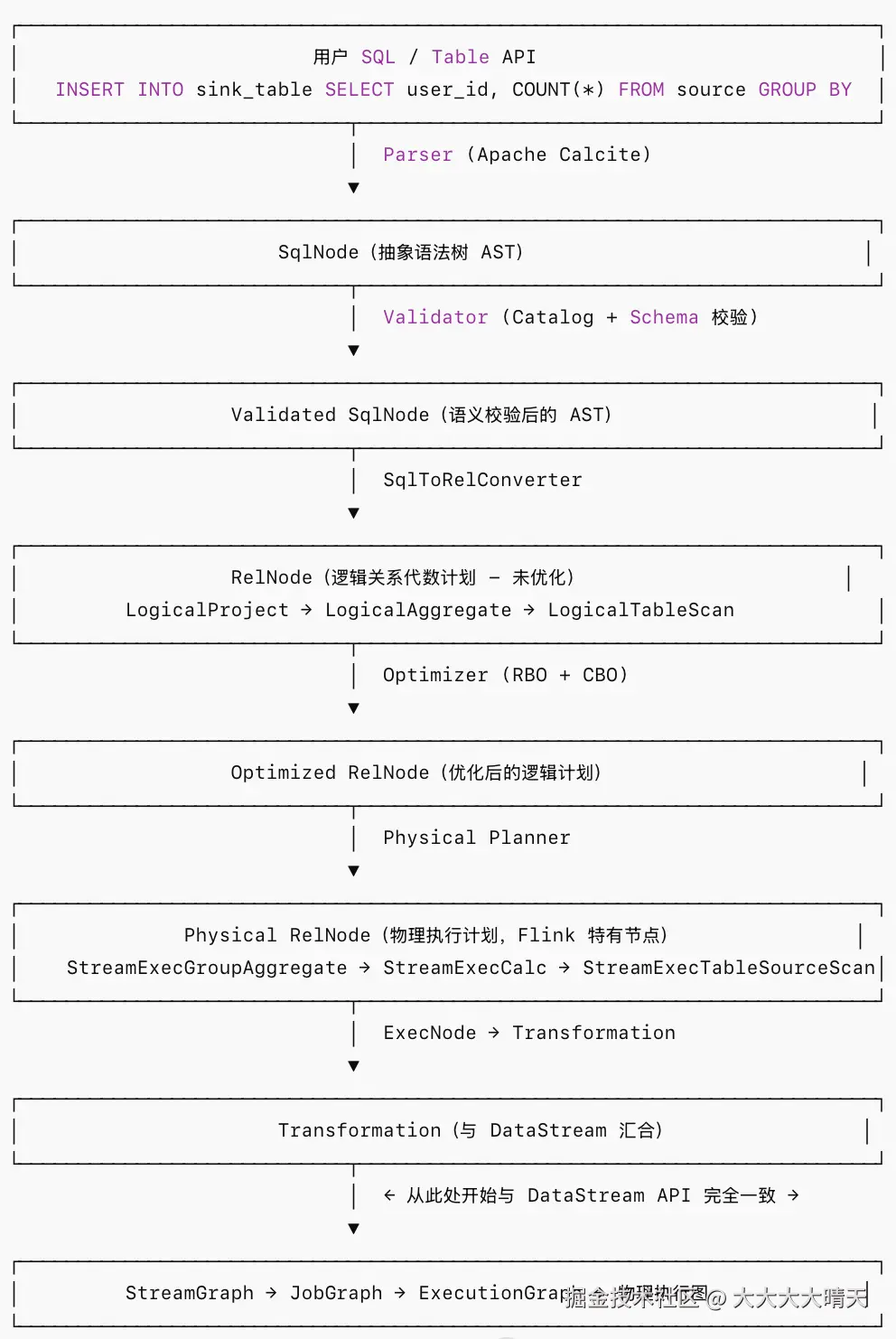

二、全局视角：Flink SQL 的完整编译链路
三、第一阶段：SQL 解析（Parsing）
Flink SQL 使用Apache Calcite的 Parser 模块，将 SQL 文本解析为抽象语法树（AST），表示为SqlNode树结构。
// 简化的内部调用链
TableEnvironment.executeSql("INSERT INTO ...")
→ Parser.parse(sqlString)
→ Calcite SqlParser.parseStmt()
→ 生成 SqlNode 树
Flink 对 Calcite 的标准 SQL 语法进行了扩展，支持 Flink 特有的语法，如：
CREATE TABLE ... WITH (...)— connector 属性TUMBLE / HOP / SESSION— 窗口 TVFMATCH_RECOGNIZE— CEP 模式匹配STATEMENT SET— 多 Sink 语句
核心数据结构：
SqlNode 树示例（SELECT user_id, COUNT(*) FROM orders GROUP BY user_id）:
SqlSelect
├── selectList: [SqlIdentifier(user_id), SqlBasicCall(COUNT, *)]
├── from: SqlIdentifier(orders)
├── where: null
├── groupBy: SqlNodeList[SqlIdentifier(user_id)]
└── ...
该阶段的作用：
- 语法正确性检查（拼写错误、语法结构错误等在此阶段报错）
- 将文本 SQL 转化为结构化的内存表示，为后续语义分析做准备
四、第二阶段：语义校验（Validation）
Validator 利用Catalog（元数据中心）对 SqlNode 进行语义校验：
┌─────────────────────────────────────────────────────┐
│ Validator 校验内容 │
├─────────────────────────────────────────────────────┤
│ 1. 表是否存在（查询 Catalog） │
│ 2. 列名是否存在、类型是否匹配 │
│ 3. 函数是否已注册、参数类型是否正确 │
│ 4. 窗口定义是否合法 │
│ 5. INSERT 目标表的 Schema 与 SELECT 是否兼容 │
│ 6. 数据类型的隐式转换和强制转换合法性 │
└─────────────────────────────────────────────────────┘
Catalog 体系：
┌─────────────────────────────────────────┐
│ CatalogManager │
│ ┌─────────────────────────────────┐ │
│ │ Catalog (如 HiveCatalog) │ │
│ │ ┌───────────────────────────┐ │ │
│ │ │ Database │ │ │
│ │ │ ┌─────────────────────┐ │ │ │
│ │ │ │ Table (Schema 定义) │ │ │ │
│ │ │ │ - 列名、类型 │ │ │ │
│ │ │ │ - 主键、水位线 │ │ │ │
│ │ │ │ - Connector 属性 │ │ │ │
│ │ │ └─────────────────────┘ │ │ │
│ │ └───────────────────────────┘ │ │
│ └─────────────────────────────────┘ │
└─────────────────────────────────────────┘
该阶段的作用：
- 注册 UDF（
CREATE FUNCTION），使 Validator 能识别自定义函数 - 配置 Catalog 元数据（
CREATE TABLEDDL 或 HiveCatalog 集成） - 设置类型系统相关的配置（如
table.exec.legacy-cast-behaviour）
五、第三阶段：逻辑计划生成（Logical Planning）
通过 Calcite 的SqlToRelConverter，将校验后的 SqlNode 转换为关系代数表达式树（RelNode）。
SQL: SELECT user_id, COUNT(*) AS cnt FROM orders GROUP BY user_id
逻辑计划（RelNode 树）:
LogicalProject(user_id=[$0], cnt=[$1])
└── LogicalAggregate(group=[{0}], cnt=[COUNT()])
└── LogicalProject(user_id=[$0])
└── LogicalTableScan(table=[[default_catalog, default_database, orders]])
核心概念：
| 概念 | 说明 |
|---|---|
| RelNode | 关系代数节点，如 Project、Filter、Aggregate、Join、Sort 等 |
| RexNode | 行表达式节点，表示列引用、常量、函数调用等 |
| RelTraitSet | 节点的物理特性集，如排序顺序（Collation）、数据分布（Distribution） |
| RelDataType | 行类型定义，包含列名和数据类型 |
- 纯逻辑表达，不包含任何执行策略
- 与具体引擎无关（标准 Calcite RelNode）
- 保留了完整的关系代数语义
六、第四阶段：查询优化（Optimization）

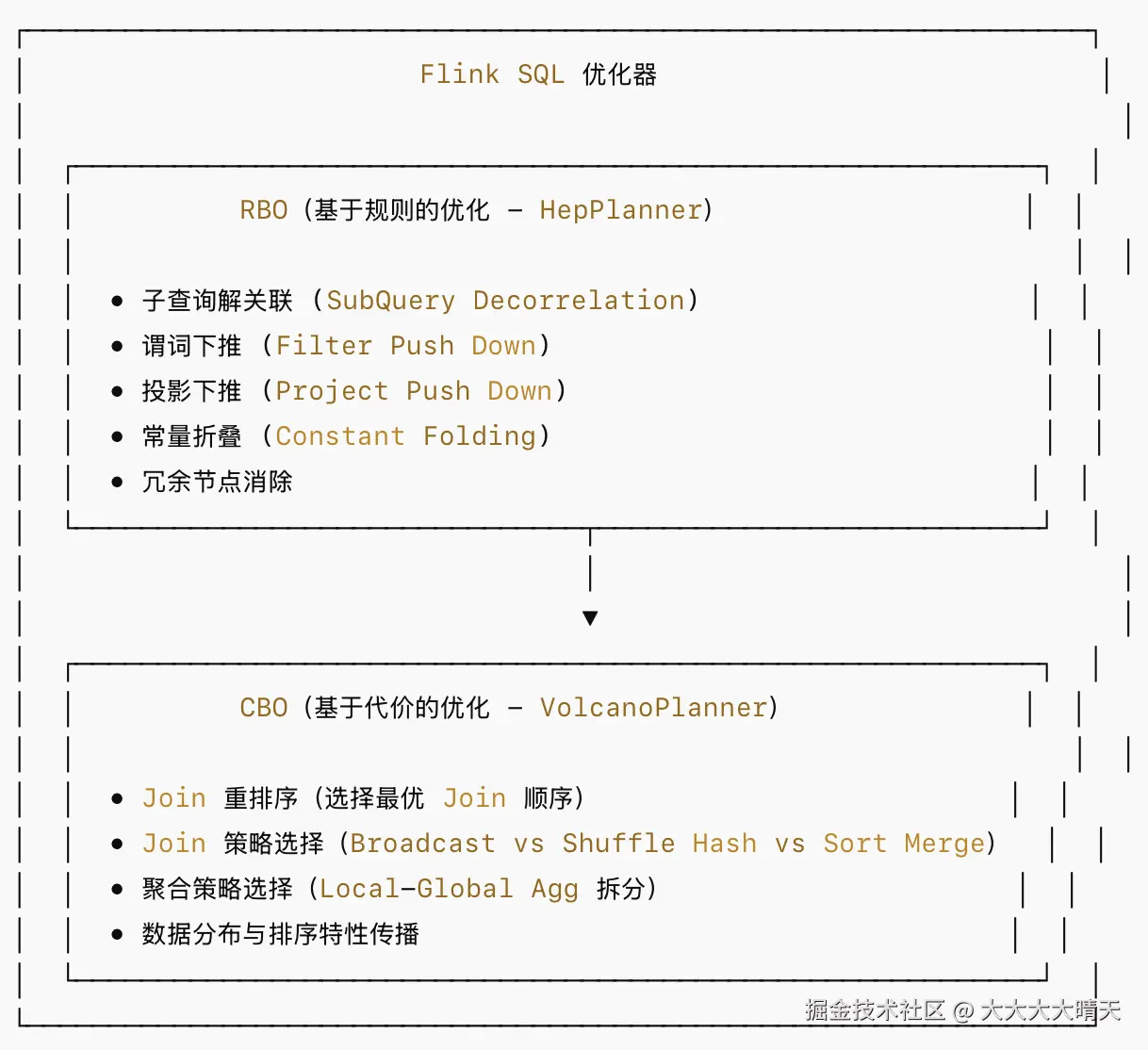

这是 Flink SQL 编译链路中最核心的阶段，Flink 使用两套优化器协同工作：
关键优化规则示例：

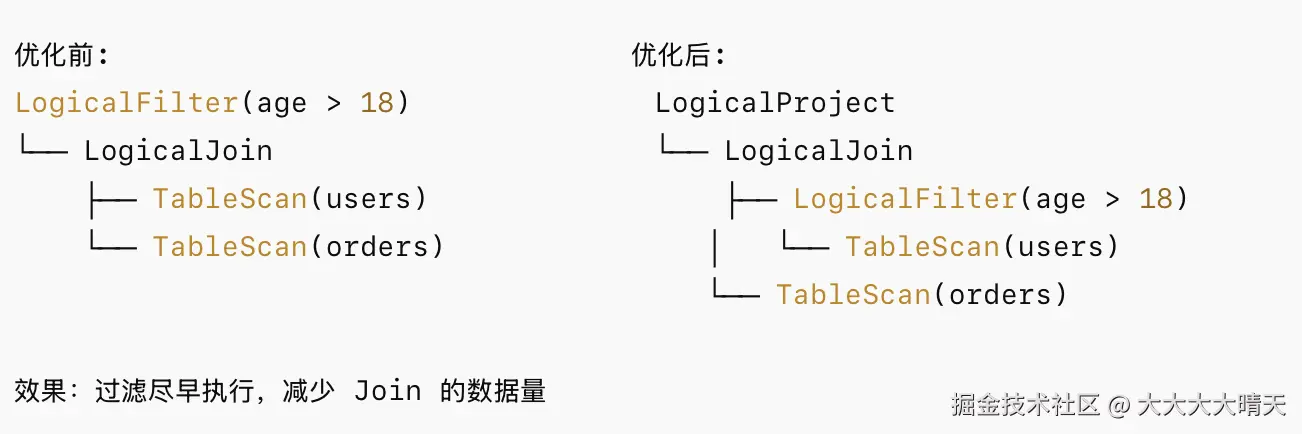

- 谓词下推（Filter Push Down）

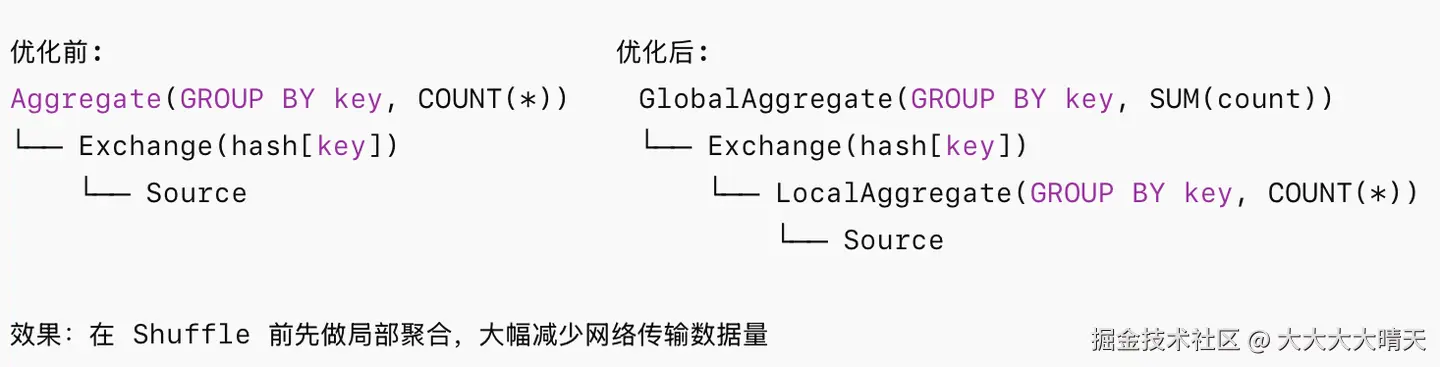

- Local-Global 聚合拆分
在流模式下，优化器还需要处理：
| 考量点 | 说明 |
|---|---|
| Changelog 语义 | 区分 Insert-only、Upsert、Retract 流，选择合适的物理算子 |
| 更新类型推导 | 判断每个节点产出的是 +I/-D/+U/-U 中的哪些，决定下游是否需要处理撤回 |
| 状态 TTL | 聚合、Join 等有状态算子的状态清理策略影响结果正确性 |
| Mini-batch 优化 | 攒批触发以减少状态访问和下游更新频率 |
该阶段的作用：
-- 查看执行计划（用于验证优化效果）
EXPLAIN SELECT ...;
-- Hint 干预 Join 策略
SELECT /*+ BROADCAST(small_table) */ *
FROM large_table JOIN small_table ON ...;
-- Hint 干预状态 TTL
SELECT /*+ STATE_TTL('orders' = '1d', 'users' = '7d') */ *
FROM orders JOIN users ON ...;
# flink-conf.yaml 或 SET 命令
# Mini-batch 优化（减少状态访问频次）
table.exec.mini-batch.enabled: true
table.exec.mini-batch.allow-latency: 5s
table.exec.mini-batch.size: 1000
# Local-Global 聚合
table.optimizer.agg-phase-strategy: TWO_PHASE
# 数据倾斜优化
table.optimizer.distinct-agg.split.enabled: true
# 状态 TTL
table.exec.state.ttl: 36h
# Join 重排
table.optimizer.join-reorder-enabled: true
最佳实践：
- 善用 EXPLAIN 查看执行计划：在提交作业前通过
EXPLAIN确认优化是否生效（谓词是否下推、Join 策略是否合理）。 - 启用 Mini-batch：对于高 QPS 的聚合/Join 场景，Mini-batch 能显著降低状态访问频率和下游更新压力。
- 合理设置状态 TTL：流式 Join 和聚合会无限积累状态，务必设置 TTL 避免状态膨胀导致 OOM。
- 关注 Changelog 模式：如果 Sink 不支持 Retract/Upsert，需要确保上游查询只产出 Insert-only 流，否则运行时报错。
七、第五阶段：物理计划生成（Physical Planning）
优化后的逻辑 RelNode 被转换为 Flink 特有的物理 RelNode（FlinkPhysicalRel），再进一步转为ExecNode。
优化后逻辑计划: 物理计划:
FlinkLogicalAggregate StreamExecGroupAggregate
└── FlinkLogicalCalc └── StreamExecExchange(hash[user_id])
└── FlinkLogicalTableSourceScan └── StreamExecCalc
└── StreamExecTableSourceScan
ExecNode是 Flink SQL 物理层的核心抽象。每个 ExecNode 负责将自身翻译为一组Transformation，这里是 SQL 编译链路与 DataStream 运行时的汇合点。
// ExecNode 接口核心方法
public interface ExecNode<T> {
/**
* 将当前节点翻译为 Transformation
* 这是 SQL 层到 DataStream 运行时的桥梁
*/
Transformation<T> translateToPlan(Planner planner);
}
每个物理算子内部调用 DataStream 层的基础设施来构建 Transformation：
StreamExecGroupAggregate.translateToPlan()
→ 构建 KeyedProcessOperator(GroupAggFunction)
→ 包装为 OneInputTransformation
→ 设置并行度、资源、uid 等

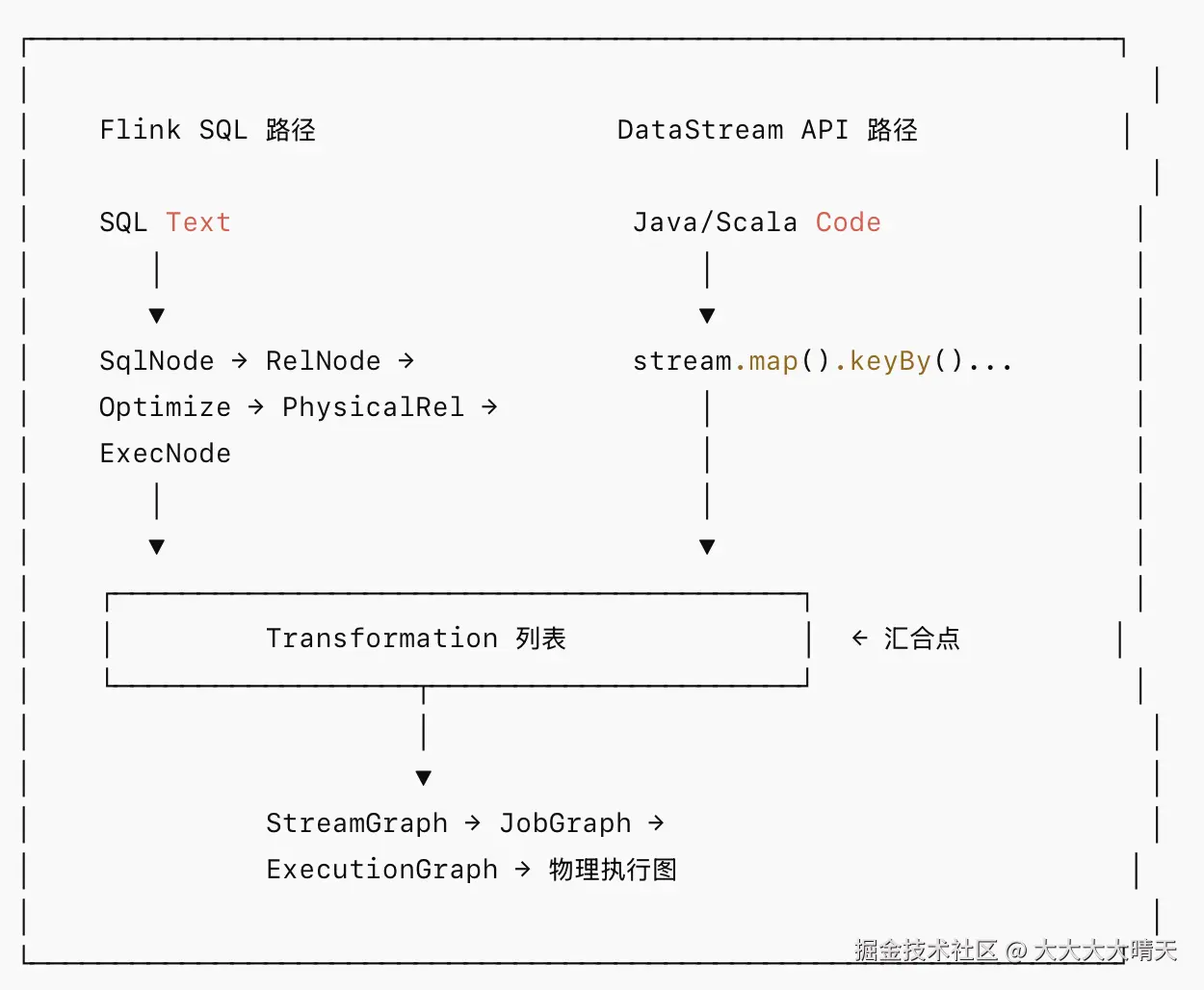

八、从 Transformation 到执行：与 DataStream 的汇合
从 Transformation 层开始，两条路径完全共享同一套运行时基础设施：
- 同样的 StreamGraph 构建逻辑
- 同样的算子链化优化
- 同样的调度器和 Failover 机制
- 同样的状态后端和 Checkpoint 协议
- 同样的网络栈和反压机制
九、一个完整 SQL 作业的图演变示例
-- DDL
CREATE TABLE orders (
order_id STRING,
user_id STRING,
amount DECIMAL(10,2),
order_time TIMESTAMP(3),
WATERMARK FOR order_time AS order_time - INTERVAL '5' SECOND
) WITH ('connector' = 'kafka', ...);
CREATE TABLE user_order_stats (
user_id STRING,
window_start TIMESTAMP(3),
order_cnt BIGINT,
total_amount DECIMAL(10,2),
PRIMARY KEY (user_id, window_start) NOT ENFORCED
) WITH ('connector' = 'jdbc', ...);
-- DML
INSERT INTO user_order_stats
SELECT
user_id,
window_start,
COUNT(*) AS order_cnt,
SUM(amount) AS total_amount
FROM TABLE(TUMBLE(TABLE orders, DESCRIPTOR(order_time), INTERVAL '1' MINUTE))
GROUP BY user_id, window_start;
编译链路演变：
1. Parse → SqlNode:
SqlInsert
└── SqlSelect(selectList=[user_id, window_start, COUNT(*), SUM(amount)],
from=TUMBLE(...), groupBy=[user_id, window_start])
2. Validate → 校验 orders 表存在、列类型匹配、TUMBLE 参数合法
3. Logical Plan → RelNode:
LogicalSink(user_order_stats)
└── LogicalProject(user_id, window_start, order_cnt, total_amount)
└── LogicalWindowAggregate(group=[user_id], window=[TUMBLE(1min)],
aggs=[COUNT(*), SUM(amount)])
└── LogicalWatermarkAssigner(order_time - 5s)
└── LogicalTableScan(orders)
4. Optimize → 优化后逻辑计划:
- 投影下推：只从 Kafka 读取 user_id, amount, order_time 三列
- 窗口聚合识别：识别为 Window TVF Aggregate，可使用高效窗口算子
5. Physical Plan → ExecNode:
StreamExecSink(user_order_stats)
└── StreamExecWindowAggregate(group=[user_id], window=[TUMBLE(1min)],
select=[user_id, window_start, COUNT(*), SUM(amount)])
└── StreamExecExchange(distribution=[hash[user_id]])
└── StreamExecWindowTableFunction(TUMBLE, time_col=[order_time], size=[1min])
└── StreamExecWatermarkAssigner(order_time - 5s)
└── StreamExecTableSourceScan(orders, fields=[user_id, amount, order_time])
6. Transformation (5 个):
[KafkaSource] → [WatermarkAssigner] → [WindowFunction] → [Exchange] → [WindowAgg] → [JdbcSink]
7. StreamGraph (6 个 StreamNode):
[Source(p=3)] --Forward--> [Watermark(p=3)] --Forward--> [WindowTVF(p=3)]
--Hash(user_id)--> [WindowAgg(p=6)] --Forward--> [Sink(p=6)]
8. JobGraph (算子链化后, 3 个 JobVertex):
[Source→Watermark→WindowTVF Chain(p=3)] --Hash--> [WindowAgg→Sink Chain(p=6)]
※ Source/Watermark/WindowTVF 链化：相同并行度 + Forward
※ WindowAgg/Sink 链化：相同并行度 + Forward
※ 中间断开：Hash 分区 + 并行度不同(3→6)
9. ExecutionGraph:
[3 个 Source Chain EV] --Hash(ALL_TO_ALL)--> [6 个 WindowAgg+Sink EV]
共 9 个 ExecutionVertex
10. 物理执行图:
3 个 Task(Source Chain) + 6 个 Task(WindowAgg+Sink) = 9 个 Task
最少需要 6 个 Slot
