探秘InnoDB：搞懂它的内存、线程、磁盘与日志刷盘策略
你是否想过：MySQL的InnoDB引擎为什么能扛住高并发？它用什么魔法把数据“缓存”在内存？万一数据库崩溃，它又怎么保证数据不丢？今天，我们用图文并茂的方式，把InnoDB的里里外外拆给你看。

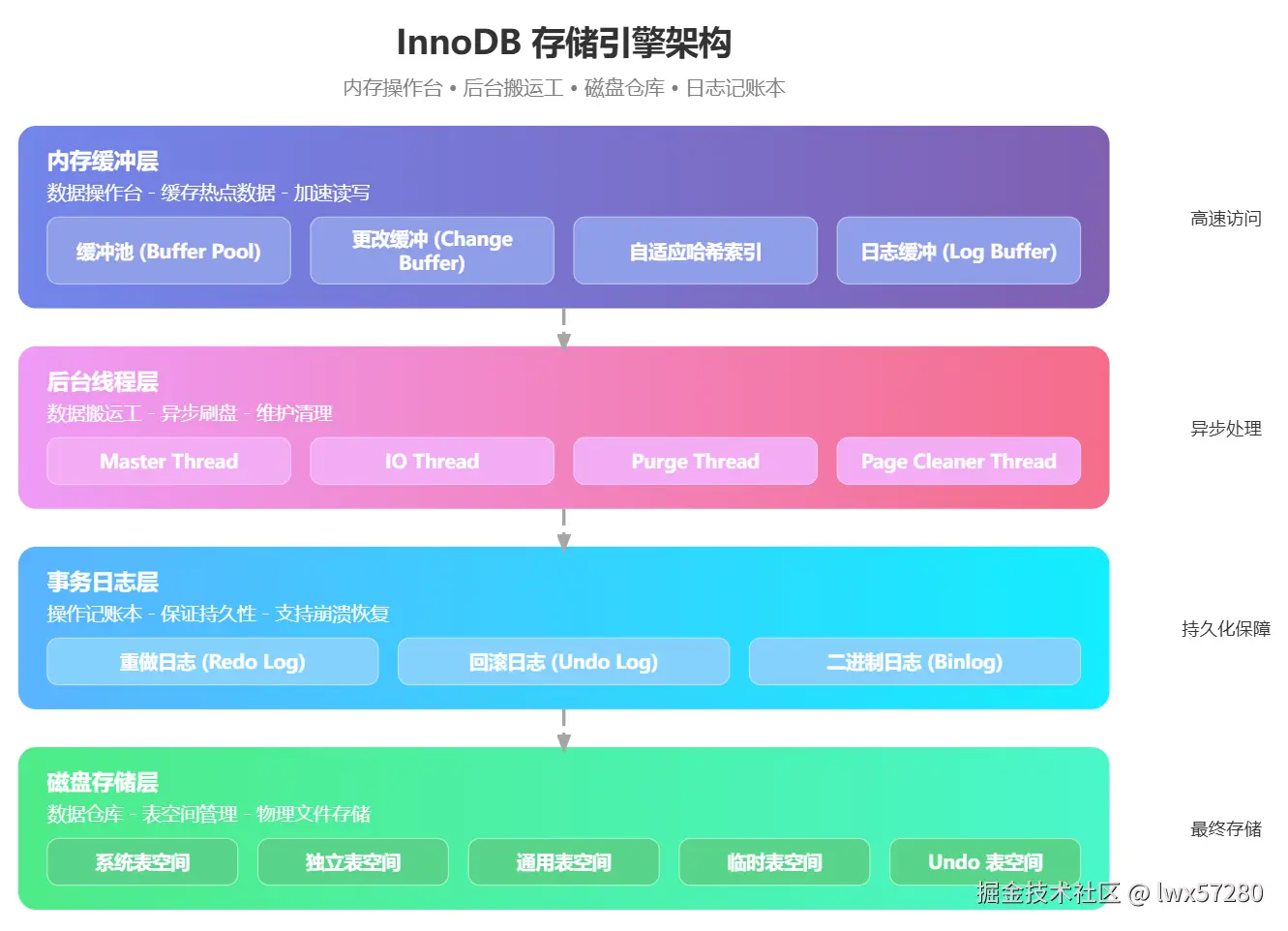

一、先看全景：一张图认识InnoDB
InnoDB的架构可以想象成一个高效的物流中心：内存是操作台，后台线程是搬运工，磁盘是仓库，日志是记账本。任何一条数据的读写，都会在这个体系里有条不紊地流转。
下面我们按“内存→线程→磁盘→日志”的顺序逐一拆解。
二、内存里的“三大件”与一个“加速器”
Buffer Pool（缓冲池）—— 数据的中转站
Buffer Pool是InnoDB内存中最大的一块区域，默认大小128MB（可调至物理内存的70%~80%）。它缓存了：
- 数据页
- 索引页
- undo页（用于MVCC）
- 锁信息等
页（Page）： InnoDB磁盘读写的最小单位，默认16KB。Buffer Pool里就是成百上千个这样的页。
Buffer Pool用三种链表来管理：
- Free链表： 空闲页，需要时直接取。
- Flush链表： 脏页（内存中被修改过、尚未刷盘），Page Cleaner线程据此刷盘。

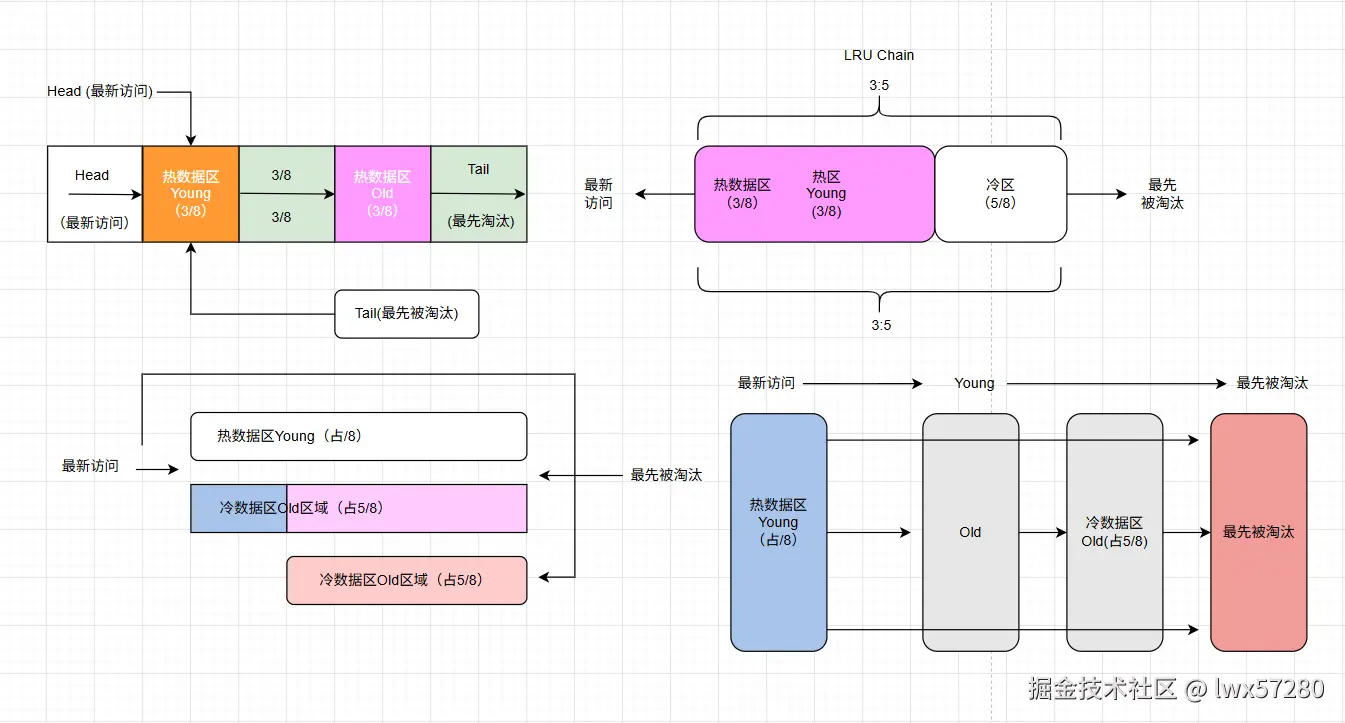

- LRU链表： 冷热数据分离。新读入的页放在链表尾部的
midpoint（默认5/8处），避免全表扫描把热数据“冲走”。
Change Buffer（更改缓冲区）—— 随机写变顺序写的“魔法”
当非唯一二级索引页不在Buffer Pool中时，对它们的修改（INSERT/UPDATE/DELETE）不会立刻去磁盘读该页，而是记录到Change Buffer中。等以后该页被读到内存时，再合并（Merge）进去。
效果：把随机I/O变成了顺序I/O，写入性能大幅提升。它占用Buffer Pool的一部分，比例由innodb_change_buffer_max_size控制（默认25%）。
Adaptive Hash Index（自适应哈希索引）—— 自动添加的“快捷方式”
InnoDB会监控对二级索引的查询模式，如果发现某个索引项被频繁等值查询，就会在内存中为其建立一个哈希索引。这样下次查询就可以O(1)直接定位，不用再走B+树。
它完全自动，你不需要（也无法）干预。
Log Buffer（日志缓冲区）—— 临时存放Redo Log的地方
事务修改数据时，Redo Log记录先写入Log Buffer，再根据策略刷盘。Log Buffer默认16MB。

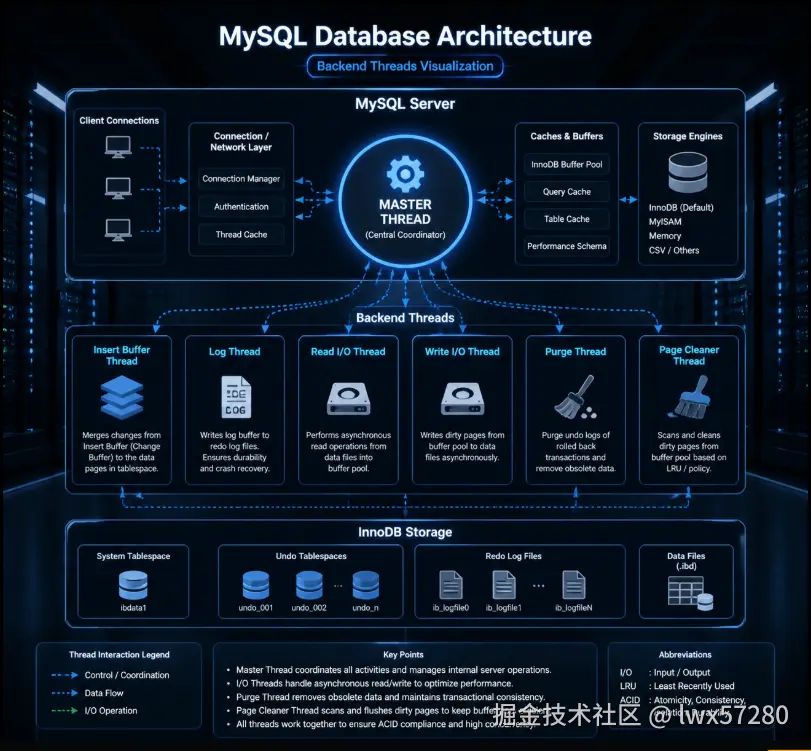

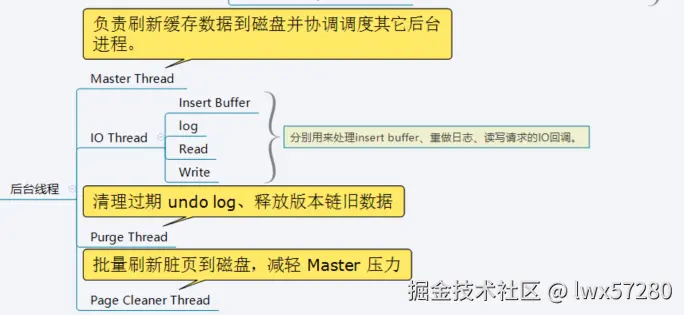

三、后台线程：默默干活的“打工人”
InnoDB启动后，会有一批后台线程负责异步任务，避免阻塞前台查询。
| 线程 | 职责 | 说明 |
|---|---|---|
| Master Thread | 老大哥，负责每秒/每10秒的脏页刷新、合并Change Buffer、清理undo | 早期版本它干了所有活，现在分担出去了 |
| Page Cleaner Thread | 专门负责刷新脏页 | 减轻Master Thread压力 |
| Purge Thread | 清理不再需要的Undo Log历史版本 | 支持MVCC的同时回收空间 |
| I/O Threads | 处理读写I/O请求 | 包括read、write、insert buffer、log等子线程 |
四、磁盘结构：数据真正的“家”
InnoDB的磁盘组织从大到小：表空间 → 段 → 区 → 页 → 行。
表空间（Tablespace）—— 顶层容器
| 类型 | 文件 | 内容 |
|---|---|---|
| 系统表空间 | ibdata1 | 数据字典、旧的undo log、Change Buffer、Doublewrite Buffer |
| 独立表空间 | 表名.ibd | 该表的数据 + 索引（推荐开启innodb_file_per_table=ON） |
| 通用表空间 | 自定义 | 多张表共享，便于管理 |
| 撤销表空间 | undo_001, undo_002 | MySQL 8.0+独立存储Undo Log |
| 临时表空间 | ibtmp1 | 临时表和内部临时排序数据 |
区（Extent）、页（Page）、行（Row）
- 区：连续64个页，共1MB，保证物理连续性。
- 页：16KB，InnoDB的I/O单元。每个页包含多个行记录。
- 行：实际数据行，包含隐藏列
DB_TRX_ID、DB_ROLL_PTR等。
五、双写缓冲区（Doublewrite Buffer）—— 防止页断裂的“守护神”
为什么需要它？因为操作系统写磁盘通常以4KB为单位，而InnoDB的页是16KB。如果数据库在写入过程中崩溃，可能只写了一半（4KB），导致页损坏。
解决：脏页先顺序写入双写缓冲区（2MB，位于系统表空间），再写回实际位置。崩溃恢复时若页损坏，从双写缓冲区恢复。
它增加了一次额外写入，但安全第一，强烈建议保留（默认开启）。
六、日志体系：数据不丢的秘密
Redo Log（重做日志）—— 持久性的基石
- 物理日志：记录“在哪个页的哪个偏移做了什么修改”。
- 默认两个文件
ib_logfile0、ib_logfile1，循环写。 - WAL（Write-Ahead Logging）：先写日志，再写数据。即使脏页未刷盘，崩溃后重做Redo Log即可恢复。
Undo Log（撤销日志）—— 原子性和MVCC的支柱
- 逻辑日志：记录修改前的旧值。
- 用于事务回滚和MVCC（为Read View提供旧版本）。
- MySQL 8.0默认两个独立Undo表空间，便于管理和回收。
Binlog（二进制日志）—— Server层的“历史记录”
- 记录逻辑SQL语句或行变更。
- 主要用于主从复制和基于时间点的恢复（PITR）。
- 与Redo Log配合实现两阶段提交，保证主从一致。

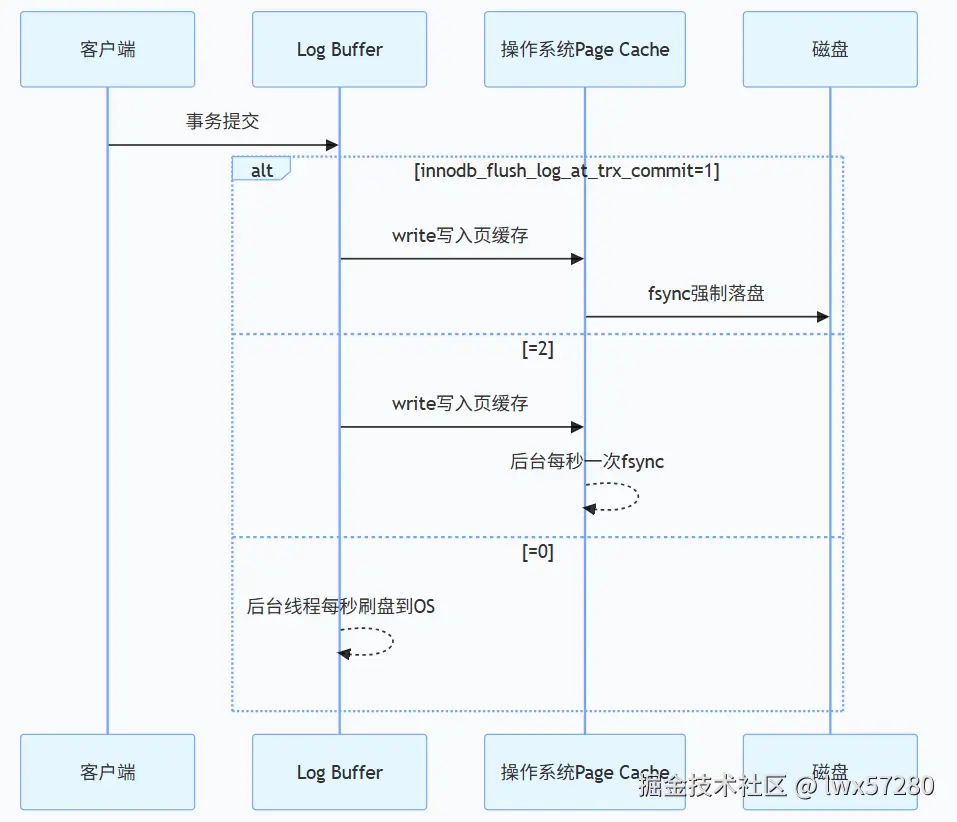

七、刷盘策略：性能与安全的博弈
Redo Log的刷盘时机由参数innodb_flush_log_at_trx_commit决定：
| 值 | 行为 | 安全性 | 性能 | 适用场景 |
|---|---|---|---|---|
| 1 | 每次事务提交都调用fsync()刷盘 | 最高（绝不丢事务） | 最低 | 金融、支付 |
| 2 | 提交时只写操作系统缓存，每秒刷盘 | 较高（MySQL崩溃不丢，断电可能丢1秒） | 较高 | 普通业务 |
| 0 | 不主动刷盘，每秒后台刷一次 | 最低（可能丢1秒数据） | 最高 | 日志、非核心 |
脏页刷新还有更多触发条件：Buffer Pool脏页比例超过innodb_max_dirty_pages_pct（默认75%）、Redo Log写满触发Checkpoint等。

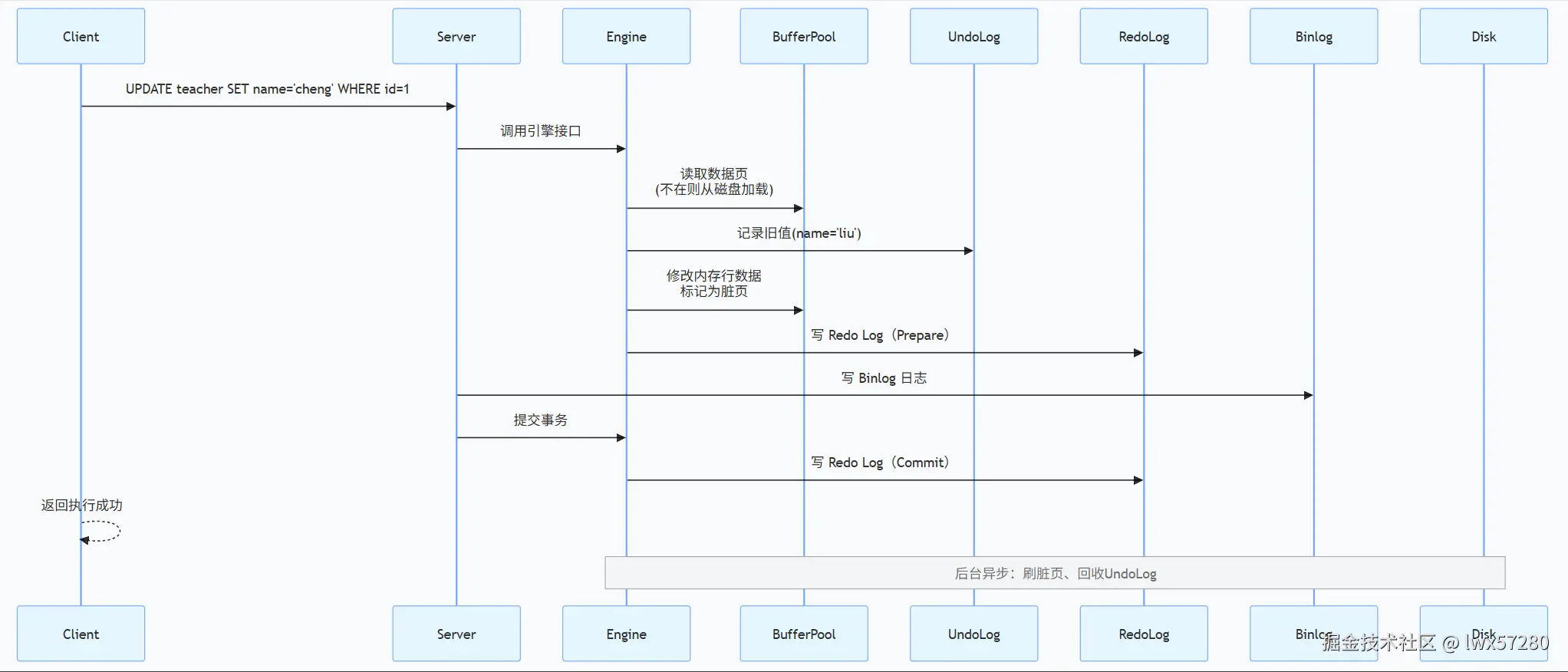

八、日志的协作：一条UPDATE语句的旅行
崩溃恢复时，通过Redo Log和Binlog的两阶段提交状态判断事务是提交还是回滚——这正是MySQL保证数据一致性的核心秘诀。
九、总结：一张表掌握InnoDB核心
| 组件 | 作用 | 一句话记忆 |
|---|---|---|
| Buffer Pool | 缓存数据页，加速读写 | 内存中的“数据停车场” |
| Change Buffer | 缓存二级索引修改，合并后写入 | 随机写变顺序写 |
| Adaptive Hash Index | 自动为热点索引建哈希 | 智能加速器 |
| Log Buffer | 暂存Redo Log | 日志中转站 |
| 后台线程 | 异步刷脏页、清理Undo | 隐形“清洁工” |
| 表空间 | 存储数据和索引的文件 | 数据的“仓库货架” |
| Doublewrite Buffer | 防止页断裂 | 写挫折的“安全气囊” |
| Redo Log | 物理日志，保证持久性 | 数据库的“后悔药” |
| Undo Log | 逻辑日志，用于回滚和MVCC | 时光倒流机 |
| Binlog | Server层逻辑日志，用于复制 | 数据库的“监控录像” |
理解InnoDB的体系结构，是优化数库性能、排查故障、设计高可用架构的基石。希望这篇文章帮你揭开了它神秘的面纱。
