📋 项目概述
Qt Data Visualization 3D 是一个基于 Qt Data Visualization 模块构建的 MVC 架构三维数据可视化演示平台。该项目展示了如何使用 Qt 的 3D 数据可视化能力来呈现复杂的多维数据，支持 3D柱状图、3D散点图、3D曲面图 三种核心图表类型。
本项目采用 Model-View-Controller (MVC) 设计模式，实现了数据层、视图层和控制层的完全解耦，便于扩展和维护。
🏗️ 技术架构
整体架构设计
┌─────────────────────────────────────────────────────────────┐
│ 主窗口 (MainWindow) │
│ ┌──────────────┐ ┌──────────────┐ ┌──────────────┐ │
│ │ 3D 柱状图 │ │ 3D 散点图 │ │ 3D 曲面图 │ │
│ │ (Bars3DView) │ │(Scatter3DView)│ │(Surface3DView)│ │
│ └──────────────┘ └──────────────┘ └──────────────┘ │
│ ┌───────────────────────────────────────────────────┐ │
│ │ 控制面板 (ControlPanel) │ │
│ └───────────────────────────────────────────────────┘ │
└─────────────────────────────────────────────────────────────┘
↕ 信号/槽机制
┌─────────────────────────────────────────────────────────────┐
│ 控制器 (ViewController) │
│ • 协调 Model 和 View 之间的交互 │
│ • 处理用户操作和数据刷新请求 │
└─────────────────────────────────────────────────────────────┘
↕ 直接调用
┌─────────────────────────────────────────────────────────────┐
│ 数据模型 (DataModel) │
│ ┌──────────┐ ┌───────────┐ ┌───────────┐ │
│ │ 柱状图数据 │ │ 散点图数据 │ │ 曲面图数据 │ │
│ │ BarData │ │ScatterData│ │SurfaceData│ │
│ └──────────┘ └───────────┘ └───────────┘ │
└─────────────────────────────────────────────────────────────┘
MVC 三层职责
| 层级 | 类名 | 职责描述 |
|---|---|---|
| Model (模型层) | DataModel | 管理所有3D图表的原始数据生成、存储和信号通知 |
| View (视图层) | MainWindow + 3个View子类 | 负责UI展示、用户交互、图形渲染 |
| Controller (控制层) | ViewController | 协调Model与View，处理业务逻辑和数据刷新 |
✨ 核心功能特性
📊 三种3D可视化图表
1️⃣ 3D 柱状图 (Q3DBars)
- 用途: 展示分类数据的对比关系
- 特点:
- 支持多行多列数据矩阵展示
- 自定义行列标签（如：季度、产品名称）
- 柱体高度直观反映数值大小
- 支持3D旋转和缩放查看
2️⃣ 3D 散点图 (Q3DScatter)
- 用途: 展示数据点的空间分布和聚类特征
- 特点:
- 支持多系列数据（本项目展示3个集群）
- 不同颜色区分不同数据系列
- 可视化数据的空间分布规律
- 支持球体、螺旋、环形等多种分布模式
3️⃣ 3D 曲面图 (Q3DSurface)
- 用途: 展示连续函数或地形地貌等连续变化的数据
- 特点:
- 高分辨率网格渲染（40×40采样点）
- 支持复杂数学函数可视化（鞍面+波动）
- 平滑曲面插值
- 直观展示数据的高低起伏
🎛️ 实时控制面板
| 控制项 | 功能说明 |
|---|---|
| 正交投影切换 | 在透视投影和正交投影之间切换，消除透视变形 |
| 阴影质量调节 | 5档可调：无阴影 → 低质量 → 中等 → 高 → 高质量软阴影 |
| 反射效果开关 | 启用/禁用曲面的反射效果 |
| 反射率滑块 | 动态调整反射强度（0-100%） |
🎨 视觉设计
- 现代化绿色主题UI设计
- 渐变色按钮和标签页
- 响应式布局（左侧图表区:右侧控制面板 = 4:1）
- 工具栏快捷导航
📈 应用场景与行业数据展示
💼 商业智能与销售分析
场景：季度产品销售对比
数据维度：
• X轴：时间维度（Q1, Q2, Q3, Q4 季度）
• Z轴：产品维度（产品A/B/C/D/E）
• Y轴：销售额（万元）
适用行业：零售、电商、制造业、快消品
可视化价值:
- 一眼看出哪个季度哪款产品表现最佳
- 发现季节性销售趋势
- 对比不同产品的市场表现
- 辅助制定生产计划和库存策略
扩展建议:
- 添加年份维度对比历史同期数据
- 颜色编码表示同比增长率
- 悬停显示详细数值和占比
🔬 科学研究与数据分析
场景：实验数据聚类分析
数据维度：
• X/Y/Z轴：三个独立变量的观测值
• 颜色：样本类别或分组
适用行业：生物医药、材料科学、气象预测、地质勘探
具体应用实例:
| 领域 | X轴 | Y轴 | Z轴 | 分析目标 |
|---|---|---|---|---|
| 基因表达 | 基因A表达量 | 基因B表达量 | 基因C表达量 | 识别癌症亚型 |
| 材料性能 | 温度 | 压力 | 强度 | 寻找最优工艺参数 |
| 气象数据 | 经度 | 纬度 | 海拔温度 | 分析气候模式 |
| 金融风控 | 收入 | 负债 | 信用评分 | 客户分群 |
可视化价值:
- 发现数据中的自然集群结构
- 识别异常点和离群值
- 验证假设的数据分布模式
- 为机器学习提供特征工程依据
🗺️ 地理信息与地形建模
场景：地形高程与热力场分析
数据维度：
• X轴：经度或水平位置
• Z轴：纬度或深度
• Y轴：高程/温度/浓度等标量场
适用行业：GIS、城市规划、环境监测、石油天然气
具体应用实例:
| 应用场景 | Y轴含义 | 数据来源 | 决策支持 |
|---|---|---|---|
| 数字地形 | 海拔高程 | 卫星遥感/LiDAR | 工程选址、洪水模拟 |
| 地下水污染 | 污染物浓度 | 监测井采样 | 治理方案制定 |
| 油田储层 | 孔隙度/渗透率 | 地震测井数据 | 钻井位置优化 |
| 城市热岛 | 地表温度 | 热红外遥感 | 绿地规划 |
数学函数可视化:
- 本项目默认展示 鞍面函数 + 正弦波叠加
- 公式：
y = 0.3(x² - z²) + 0.5·sin(1.5x)·cos(1.5z) - 可扩展为任意二维标量场的可视化引擎
📊 制造业质量控制
场景：多参数产品质量分布
数据维度：
• X轴：参数A（如：尺寸公差）
• Y轴：参数B（如：重量偏差）
• Z轴：参数C（如：表面粗糙度）
• 颜色：批次或生产线
适用行业：汽车制造、半导体、航空航天
可视化价值:
- 识别超出规格的产品批次
- 发现参数之间的相关性
- 追踪工艺漂移趋势
- 优化六西格玛控制限
🎯 金融科技与风险管理
场景：投资组合风险收益分析
数据维度：
• X轴：预期收益率
• Y轴：波动率（风险）
• Z轴：流动性指标
• 大小：资产规模
适用行业：证券、基金、保险、银行
可视化价值:
- 构建有效前沿曲线
- 识别风险分散化机会
- 压力测试情景可视化
- 客户风险偏好匹配
🔧 技术栈
| 技术 | 版本要求 | 说明 |
|---|---|---|
| Qt Framework | Qt 5.x / Qt 6.x | 跨平台GUI框架 |
| Qt Data Visualization | 包含在Qt中 | 核心3D图表模块 |
| C++ Standard | C++11 (Qt5) / C++17 (Qt6) | 现代C++特性 |
| OpenGL | 2.0+ | 底层图形渲染 |
| OpenMP | 可选 | 并行计算加速 |
| MSVC Compiler | 2017+ (Windows) | Windows平台编译器 |
📁 项目目录结构
Qt Data Visualization/
├── main.cpp # 应用入口，MVC初始化
├── mainwindow.h / .cpp # 主窗口(View层)
├── QtDataVisualization3D.pro # Qt项目配置文件
├── Makefile / Makefile.Debug/Release # 构建文件
│
├── common/ # 🔧 公共组件(MVC核心)
│ ├── DataModel.h / .cpp # 数据模型 - 数据生成与管理
│ ├── ViewController.h / .cpp # 控制器 - 业务逻辑协调
│ ├── ControlPanel.h / .cpp # 控制面板 - 图表属性调节UI
│ └── CustomInputHandler.h / .cpp # 自定义输入处理 - 交互增强
│
├── modules/ # 📊 3D图表模块(View层)
│ ├── bars/ # 3D柱状图模块
│ │ ├── Bars3DView.h / .cpp # Bars3DView类实现
│ │ └── bars.pri # 模块编译配置
│ ├── scatter/ # 3D散点图模块
│ │ ├── Scatter3DView.h / .cpp # Scatter3DView类实现
│ │ └── scatter.pri # 模块编译配置
│ └── surface/ # 3D曲面图模块
│ ├── Surface3DView.h / .cpp # Surface3DView类实现
│ └── surface.pri # 模块编译配置
│
├── x64/ # 📦 编译输出目录
│ ├── debug/ # Debug版本
│ └── release/ # Release版本(PDB调试符号)
│
├── debug/ # 调试中间文件
└── release/ # 发布中间文件
🚀 快速开始
环境准备
必需软件
- Qt SDK (推荐 Qt 5.15 LTS 或 Qt 6.5+)
- 下载地址：www.qt.io/download
- 安装时确保勾选 "Qt Data Visualization" 组件
- C++ 编译器
- Windows: MSVC 2017+ 或 MinGW 64-bit
- Linux: GCC 7+
- macOS: Clang 10+
- Qt Creator IDE (可选但推荐)
- 用于项目管理和调试
验证安装
# 检查 Qt Data Visualization 模块是否可用
qmake --version
# 确保 qmake 能找到 datavisualization 模块
编译与运行
方式一：使用 Qt Creator (推荐)
- 打开 Qt Creator
- 选择 "文件 → 打开文件或项目"
- 导航到
QtDataVisualization3D.pro文件并打开 - 选择合适的编译套件 (Kit):
- Desktop Qt 5.15.2 MSVC 2019 64bit (推荐)
- Desktop Qt 6.5.x MSVC 2022 64bit
- 点击左下角 ▶ 运行 按钮
方式二：命令行构建
# 进入项目目录
cd "e:/Jay_Pro_Test/Qt3D/Qt Data Visualization"
# 生成Makefile (Release版本)
qmake CONFIG+=release "DEFINES+=WIN64"
# 或者 Debug版本
# qmake CONFIG+=debug "DEFINES+=WIN64"
# 编译
mingw32-make -j8 # MinGW
# 或
nmake # MSVC
# 或
jom -j8 # MSVC并行编译
# 运行
./x64/release/QtDataVisualization3D.exe
构建配置选项
| 配置项 | 说明 |
|---|---|
CONFIG += release | 发布版本，启用优化 |
CONFIG += debug | 调试版本，包含完整调试信息 |
DEFINES += WIN64 | 目标平台为64位Windows |
CONFIG += force_debug_info | Release模式下生成PDB符号文件 |
/MP | MSVC并行编译加速 |
/openmp | 启用OpenMP并行计算支持 |
📖 使用指南

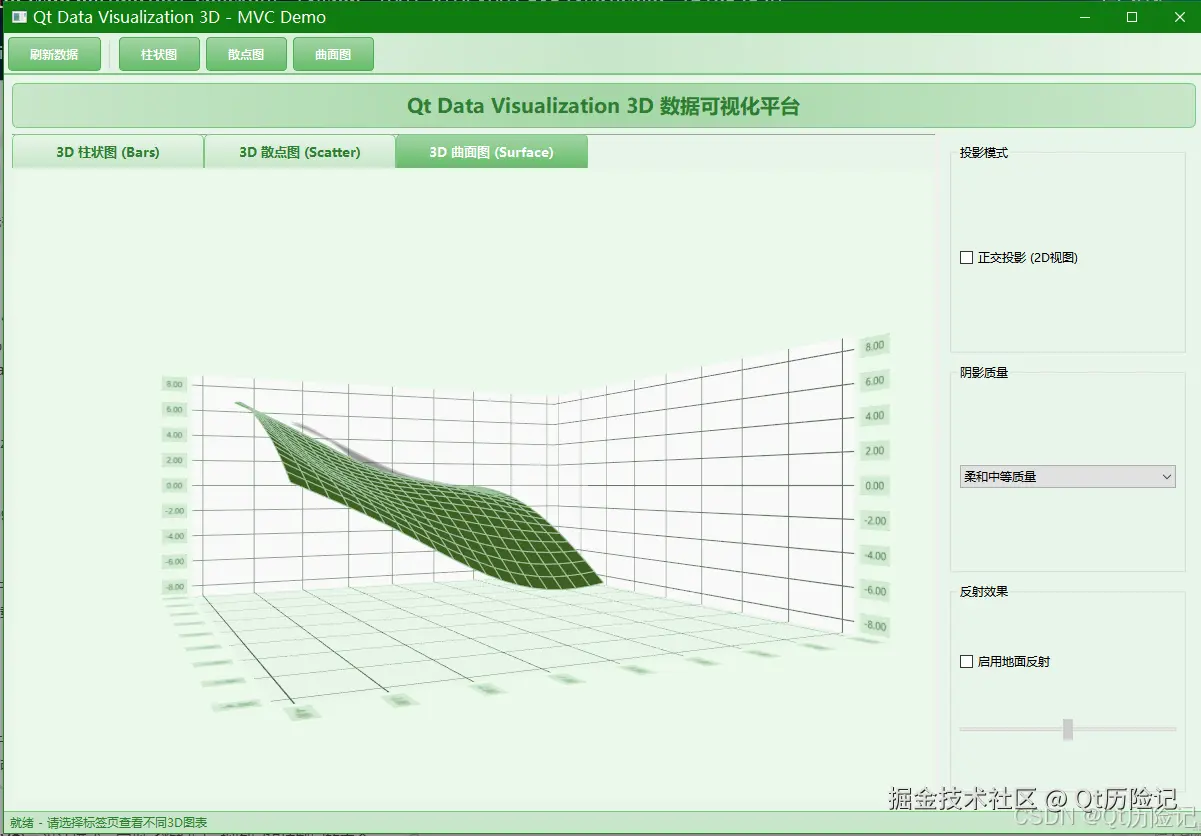

界面概览
启动程序后，您将看到以下界面：
╔═══════════════════════════════════════════════════════════════╗
║ 🛠️ 工具栏: [刷新数据] | [柱状图] [散点图] [曲面图] ║
╠═══════════════════════════════════════════════════════════════╣
║ Qt Data Visualization 3D 数据可视化平台 ║
╠══════════════════════════════════════════╦═══════════════════╣
║ ║ ║
║ ┌─────────────────────────────────┐ ║ 🎛️ 控制面板 ║
║ │ │ ║ ║
║ │ │ ║ □ 正交投影 ║
║ │ 3D 图表区域 │ ║ ║
║ │ (支持鼠标拖拽旋转) │ ║ ▼ 阴影质量: ║
║ │ │ ║ [中等 ▼] ║
║ │ │ ║ ║
║ │ │ ║ ☑ 反射效果 ║
║ └─────────────────────────────────┘ ║ ║
║ ║ 反射率: ━━━●━━━ ║
║ [3D柱状图] [3D散点图] [3D曲面图] ║ (65%) ║
╠═══════════════════════════════════════════════════════════════╣
║ 💡 就绪 - 请选择标签页查看不同3D图表 ║
╚═══════════════════════════════════════════════════════════════╝
操作说明
3D图表交互
| 操作 | 功能 |
|---|---|
| 鼠标左键拖拽 | 旋转3D视角 |
| 鼠标滚轮 | 缩放图表 |
| 鼠标右键拖拽 | 平移视图 |
| 点击工具栏按钮 | 快速切换图表类型 |
控制面板操作
- 正交投影:
- ✅ 勾选：消除透视变形，适合精确尺寸比较
- ❌ 取消：保留透视效果，更具立体感
- 阴影质量:
- 从下拉框选择：无 / 低 / 中等 / 高 / 软阴影
- 质量越高越逼真，但性能消耗越大
- 反射效果:
- 仅对曲面图有效
- 模拟镜面反射效果
- 反射率调节:
- 拖动滑块调整反射强度 0% ~ 100%
🔌 扩展开发指南
添加新的数据源
修改 common/DataModel.cpp 中的数据生成方法：
// 示例：从数据库加载真实数据
QVector<DataModel::BarDataItem> DataModel::generateBarData()
{
QVector<BarDataItem> data;
// 方式1：连接数据库
/*
QSqlQuery query("SELECT quarter, product, sales FROM sales_data");
while (query.next()) {
BarDataItem item;
item.row = query.value(0).toInt(); // 季度索引
item.col = query.value(1).toInt(); // 产品索引
item.value = query.value(2).toFloat(); // 销售额
data.append(item);
}
*/
// 方式2：读取CSV/Excel文件
// 方式3：调用REST API获取实时数据
// 方式4：对接MQTT物联网数据流
return data;
}
添加新的图表类型
参考现有模块创建新的3D视图：
- 在
modules/下新建文件夹（如modules/pie/） - 创建
.pri文件定义源文件 - 继承 QWidget 封装 Qt Data Visualization 组件
- 在
MainWindow中注册新标签页
自定义主题样式
编辑 mainwindow.cpp 中的 applyStyle() 方法：
// 修改配色方案为深色主题
void MainWindow::applyStyle()
{
setStyleSheet(R"(
QMainWindow { background-color: #1e1e1e; }
QLabel#titleLabel { color: #00ff00; }
// ... 其他样式定制
)");
}
🎓 学习资源
官方文档
- Qt Data Visualization 官方文档
- Qt Data Visualization Examples
- Q3DBars API 参考
- Q3DScatter API 参考
- Q3DSurface API 参考
相关技术
- OpenGL 教程 - 底层图形编程
- Qt Quick 3D - 新一代3D框架
- VTK - 专业科学可视化库
⚙️ 性能优化建议
| 优化项 | 方法 | 预期效果 |
|---|---|---|
| 大数据集 | 使用代理模式批量更新数据 | 减少50%+刷新时间 |
| 高帧率 | 降低阴影质量和采样密度 | GPU负载降低30% |
| 内存占用 | 分页加载数据，按需渲染 | 内存减少60%+ |
| 并行计算 | 启用OpenMP (/openmp) | 多核CPU利用率提升 |
🐛 已知问题与解决方案
| 问题 | 原因 | 解决方案 |
|---|---|---|
| 中文乱码 | 编码设置不正确 | .pro 文件中已添加 UTF-8 设置 |
| 编译错误堆空间不足 | 大量静态数据初始化 | 已添加 CONFIG += resources_big |
| 3D图表黑屏 | OpenGL驱动问题 | 更新显卡驱动或使用软件OpenGL |
| Release无法调试 | 缺少调试符号 | 已配置 force_debug_info |
📄 许可证
本项目采用 MIT 许可证开源。详见 LICENSE 文件。
🤝 贡献指南
欢迎提交 Issue 和 Pull Request！
- Fork 本仓库
- 创建特性分支 (
git checkout -b feature/AmazingFeature) - 提交更改 (
git commit -m 'Add some AmazingFeature') - 推送到分支 (
git push origin feature/AmazingFeature) - 提交 Pull Request
📮 联系方式
如有问题或建议，欢迎通过以下方式联系：
- 📧 提交 GitHub Issue
- 💬 讨论区留言
🗓️ 版本历史
| 版本 | 日期 | 更新内容 |
|---|---|---|
| v1.0.0 | 2025-06-11 | 初始版本发布- MVC架构实现- 3种3D图表类型- 控制面板功能- 现代化UI设计 |
