一、HCI 概述

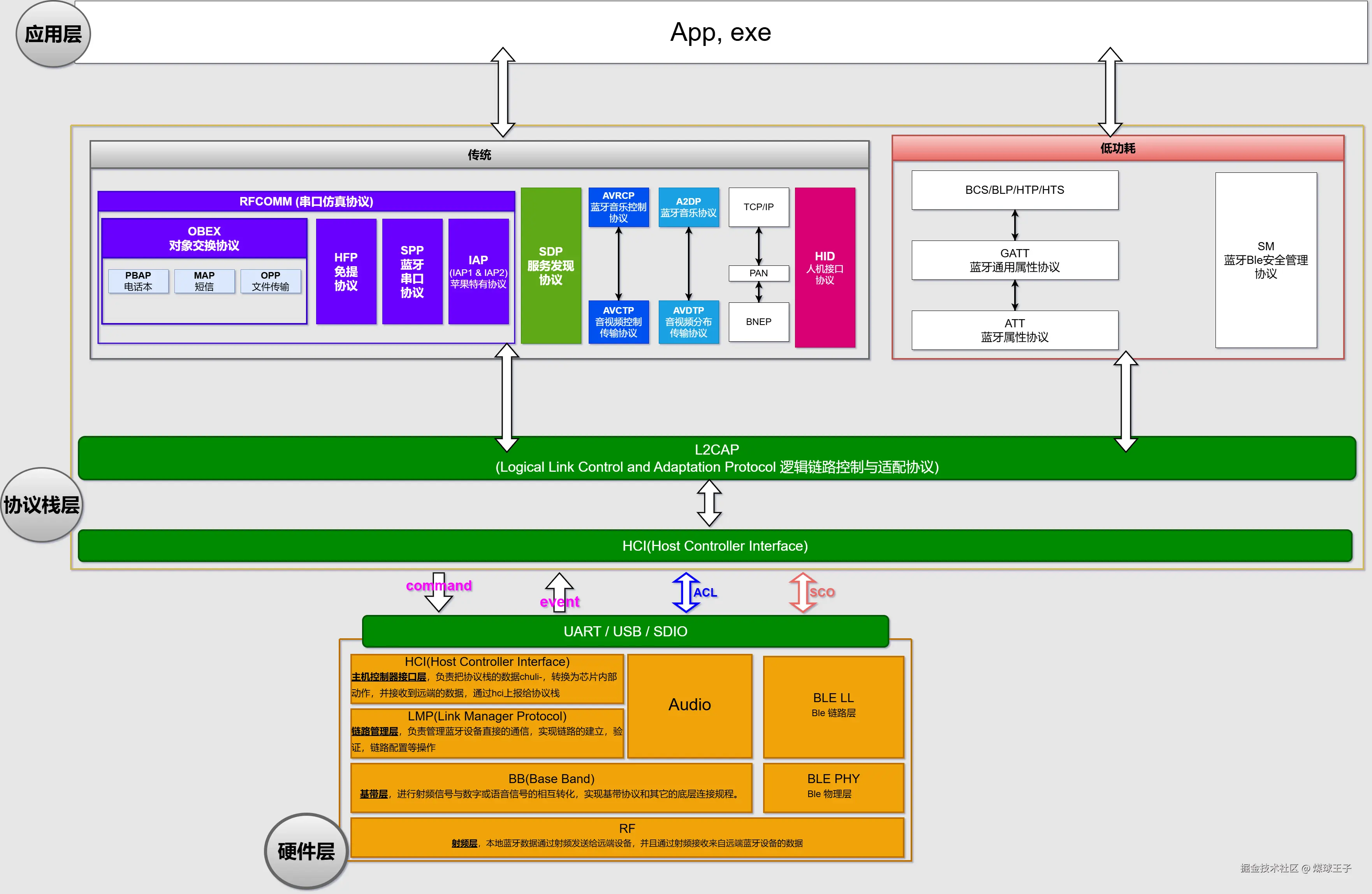

HCI（Host Controller Interface） 是蓝牙协议栈中 Host（主机） 与 Controller（控制器） 之间的标准接口层。


核心职责

功能说明
命令下发Host 向 Controller 发送控制命令（如扫描、连接、设置参数）
事件上报Controller 向 Host 上报异步事件（如连接完成、数据到达）
数据传输ACL 数据（面向连接）和 SCO/eSCO 数据（同步语音）的双向传输

二、HCI 数据包类型

HCI 定义了 4 种数据包格式，每种都有固定的 Packet Indicator：

Packet TypeIndicator方向 2.1 ### Command Packet（命令包）用途
Command Packet0x01Host → ControllerHost 发送命令给控制器
ACL Data Packet0x02双向传输 L2CAP 数据（异步连接）
SCO Data Packet0x03双向传输同步语音数据
Event Packet0x04Controller → Host控制器上报事件

2.1 Command Packet（命令包）

┌─────────┬─────────┬──────────┬─────────┐
│  Opcode │Param Len│  Params  │  CRC    │
│ 2 bytes │ 1 byte  │ 0-255 B  │ (可选)  │
└─────────┴─────────┴──────────┴─────────┘
  • Opcode（操作码） ：16 位，分为 OGF（Opcode Group Field，高 6 位） 和 OCF（Opcode Command Field，低 10 位）

OGF 标识命令组（如链路控制、链路策略、HCI 控制等）

OCF 标识具体命令

2.2 Event Packet（事件包）

┌─────────┬─────────┬──────────┐
│  Event  │Param Len│  Params  │
│  Code   │ 1 byte  │ 0-255 B  │
│ 1 byte  │         │          │
└─────────┴─────────┴──────────┘

重要事件类型：

Event Code事件名说明
0x0ECommand Complete命令执行完成，返回执行结果
0x0FCommand Status命令状态（正在处理中）
0x13Number Of Completed Packets通知 Host 可以发送更多 ACL 包
0x3ELE Meta EventBLE 相关事件（如广告报告、连接完成）

关键机制：大多数命令需要等待 Command Complete 或 Command Status 事件确认。

2.3 ACL Data Packet（异步数据包）

┌─────────┬─────────┬─────────┬──────────┐
│ Handle  │ PB Flag │ BC Flag │ Data Len │    Payload (L2CAP)
│ 12 bits │ 2 bits  │ 2 bits  │ 2 bytes  │
└─────────┴─────────┴─────────┴──────────┘

  • Handle：连接句柄，标识某个 ACL 连接

  • PB Flag（Packet Boundary Flag） ：

00：First non-automatically-flushable packet

01：Continuing fragment

10：First automatically-flushable packet

  • BC Flag（Broadcast Flag） ：用于广播/活动从设备广播

2.4 SCO Data Packet（同步数据包）

无论下面用哪种物理传输（UART/USB等），上层逻辑统一使用以下三种包格式：

包类型方向核心字段用途
HCI CommandHost → ControllerOpCode (操作码, 2字节) + 参数长度 + 参数让Controller执行动作：扫描、连接、断开、配对等。
HCI EventController → Host事件码 (1字节) + 参数长度 + 参数通知Host状态变化：命令完成、连接建立、数据到达、断开、新设备发现等。
HCI ACL Data双向句柄 (Handle, 12位) + PB标志 (2位) + 广播标志 (2位) + 数据长度 + 有效载荷传输普通数据（最常用，如SPP传输文件、BLE的GATT数据）。ACL = 异步无连接链路。
HCI SCO/eSCO Data双向句柄 + 数据长度 + 有效载荷传输同步音频数据（电话语音）。同步连接导向链路。

三、HCI 传输层（Transport Layer）

HCI 是逻辑协议，可以承载在多种物理传输层上：

传输层常用变体主要应用特点与细节
UARTH4 (标准), H5 (三线流控), BCSP (CSR私有，已少用)嵌入式、IoT设备、模块化产品 (如ESP32+蓝牙模块、手机主板基带处理器与蓝牙芯片之间)最普及、简单、低成本。需要硬件流控(RTS/CTS)保证高速不丢包。 H4协议：每个HCI包前加一个1字节标识符（01=Command，02=ACL Data，04=Event）。 面试重点：容易丢字节，无差错控制，需流控。
USBH2 (实际使用HCI over USB)PC、笔记本、USB蓝牙适配器高速、即插即用。将蓝牙控制器模拟成一个USB设备（通常复合设备：HCI接口+音频接口等）。 内部使用Bulk传输（数据/命令/事件）和Isochronous传输（音频）。 驱动层面：Windows使用btusb.sys，Linux使用btusb内核驱动。
SDIOSDIO over HCIWi-Fi/蓝牙二合一模块 (如笔记本电脑内部的内置无线网卡)高速、多引脚复用。SDIO总线除了接SD卡，也接蓝牙/WiFi combo芯片。能同时传输蓝牙ACL数据和WiFi数据。 协议复杂，需要为蓝牙分配一个“功能号(Function)”和“块(Block)”。
SPIH4 over SPI (非标准)调试、低端嵌入式原型极简单、无流控、效率低。因为SPI是主从式，Host必须作为主设备主动轮询，Controller无法主动上报事件（需要引入中断引脚）。极少用于量产产品。

3.1 UART（最常用）

┌─────────┬────────────────────────┐
│ 0x01/02 │     HCI Packet         │
│Indicator│ (Command/ACL/SCO/Event)│
└─────────┴────────────────────────┘
特点：
-   最简单、成本最低
-   需要额外 1 字节 Packet Indicator(数据包指示器)
-   波特率通常 115200 ~ 4Mbps（可协商）
-   蓝牙芯片常用 `H4` 协议（原始 HCI over UART）
-   也有 `H5`（Three-wire UART，带流控和重传）和 `BCSP`（BlueCore Serial Protocol）

H4 vs H5：

特性H4H5
线数2（TX/RX）3（TX/RX/STATE）
流控软件 XON/XOFF硬件 + 软件
可靠性无重传有重传机制
适用场景简单场景高可靠需求

3.2 USB

使用 USB Class Definition for Bluetooth 规范。

特点：

  • 即插即用，驱动标准化
  • 支持多个端点：控制、中断（事件）、批量（ACL）、等时（SCO）
  • PC 上最常见的 HCI 接口（USB 蓝牙适配器）
  • USB 描述符中声明为 Class 0xE0（Wireless Controller），SubClass 0x01，Protocol 0x01

端点分配：

端点类型用途
Control EP0HCI 命令 + 部分事件
Interrupt IN异步事件上报
Bulk IN/OUTACL 数据传输
Isochronous IN/OUTSCO 语音数据

3.3 SPI

特点：

  • 高速传输，适合对带宽要求高的场景
  • 主从架构，Host 为主设备
  • 需要额外的中断线通知 Host 有数据到达
  • 常用于嵌入式系统

3.4 SDIO

特点：

  • 主要用于 WiFi + 蓝牙 Combo 芯片
  • 共享 SDIO 总线，节省引脚
  • 需要分时复用或专用功能分区
  • 常见于手机、平板等移动设备

四、HCI 工作流程示例

经典流程：BLE (低功耗)设备扫描并连接

Host                                    Controller
  │                                         │
  │── HCI_LE_Set_Scan_Parameters ──────────►│  设置扫描参数
  │                                         │
  │── HCI_LE_Set_Scan_Enable(1) ───────────►│  开始扫描
  │                                         │
  │◄────────── HCI_LE_Advertising_Report ───│  收到广播包（事件 0x3E）
  │                                         │
  │── HCI_LE_Create_Connection ────────────►│  发起连接
  │                                         │
  │◄────────── HCI_Command_Status ──────────│  命令已接收（事件 0x0F）
  │                                         │
  │◄────────── HCI_LE_Connection_Complete ──│  连接建立（事件 0x3E，子事件 0x01）
  │                                         │
  │── HCI_LE_Read_Remote_Features ─────────►│  读取对端特性
  │                                         │
  │◄────────── HCI_Command_Complete ────────│  命令完成（事件 0x0E）
  │                                         │
  │══ ACL Data =================════════════│  L2CAP 数据交换
  │                                         │

五、关键机制详解

5.1 流控（Flow Control）

HCI 定义了两种流控：

类型方向机制
Host to Controller Flow ControlHost → Controller基于 Credit（令牌），Controller 通过 Number Of Completed Packets 事件返还 Credit
Controller to Host Flow ControlController → Host基于 Host Buffer Size 和 Host Number Of Completed Packets 命令

为什么需要流控？

  • Controller 的硬件缓冲区有限
  • 防止 Host 发送过快导致丢包
  • 每个 ACL 连接独立维护 Credit

数据流控是HCI协议能否稳定工作的关键，尤其是在UART上。

  • 问题：Host比Controller快得多。如果Host疯狂发ACL数据，Controller的缓冲区会溢出丢包。

  • 解决：基于数字的流控 (Number of Completed Packets)。

  1. Controller 在初始化时通过 Read_Buffer_Size 命令告诉 Host：我的ACL Buffer大小和ACL Buffer个数。
  2. Host 确保同时发送的未确认 ACL 包数量 ≤ Controller 的 Buffer 个数。
  3. 每发一个包，Host 减少一个“信用” (Credits)。
  4. Controller 每处理完一个包，就向 Host 发一个 Number_Of_Completed_Packets 事件，Host 增加一个“信用”。
  5. Host 在信用为 0 时必须停止发送。

面试常问：为什么HCI over UART容易丢包？

答：因为UART本身无重传机制，且流控实现不当或RTS/CTS信号错误，导致Controller缓冲区满后Host还在发。

5.2 事件屏蔽（Event Mask）

Host 可以通过 HCI_Set_Event_Mask 命令选择接收哪些事件，减少不必要的处理。

Set_Event_Mask 参数（8 字节位掩码）：
- Bit 0: Inquiry Complete
- Bit 1: Inquiry Result
- ...
- Bit 61: LE Meta Event（BLE 必须开启）

5.3 LE Meta Event（0x3E）

BLE 所有事件都封装在 LE Meta Event 中，通过 Subevent Code 区分：

Subevent Code事件名中文翻译
0x01LE Connection Complete蓝牙低功耗连接完成
0x02LE Advertising Report蓝牙低功耗广播上报
0x03LE Connection Update Complete蓝牙低功耗连接参数更新完成
0x04LE Read Remote Features Complete蓝牙低功耗读取远端特性完成
0x0ALE Enhanced Connection Complete蓝牙低功耗增强型连接完成
0x0DLE Extended Advertising Report蓝牙低功耗扩展广播上报
