做即时通讯，长连接是命脉。连接断了，消息就丢了；心跳假了，用户就离线了；Pipeline 排错了，整个链路就废了。
WhatsApp 用 Erlang 做到单节点 200 万连接，微信早期用 C++ 实现单机 10 万连接的长连接网关。Java 生态里，Netty 是唯一能到这个量级的选择——Tomcat 的 NIO Connector 上限在万级，WebFlux 的 WebSocket 支持不够精细。
这一篇，我把 im-connect 长连接层从 0 到 1 的设计全部拆开：Pipeline 11 个 Handler 为什么这么排、心跳怎么做三次容错、连接管理怎么支持 5 台设备同时在线、连接数怎么监控、Epoll 和 NIO 怎么选。每一行都是线上跑过的代码，不是 PPT 架构。
1. 先看全貌：im-connect 做了什么
在 第一篇架构文章 里我说过，IM 系统拆了 7 个微服务，其中 im-connect 是唯一一个和客户端保持 WebSocket 长连接的服务。
它的职责很明确：
客户端 ←──WebSocket/Protobuf──→ im-connect ←──gRPC/RocketMQ──→ im-business
│
├── 接入：鉴权、限流、连接管理
├── 投递：消息路由、群广播
└── 保活：心跳检测、断线清理
技术上，im-connect 是一个 非 Web 的 Spring Boot 应用，内部启动 Netty Server 处理 WebSocket：
// IMConnectServiceApplication.java
@SpringBootApplication
@ConfigurationPropertiesScan
@EnableScheduling
public class IMConnectServiceApplication {
public static void main(String[] args) {
new SpringApplicationBuilder(IMConnectServiceApplication.class)
.web(WebApplicationType.NONE) // 不启动 Tomcat，只用 Netty
.run(args);
}
}
为什么不用 Spring WebSocket（@ServerEndpoint）？因为 Netty 给了我对 线程模型、内存管理、Pipeline 编排 的完全控制权。在 C10K 甚至 C100K 场景下，这些细节决定了系统能不能扛住。
Spring 的 @ServerEndpoint 底层走的是 Tomcat/Jetty 的 WebSocket 实现，线程模型受限于 Servlet 容器。而 Netty 采用的是 Reactor 线程模型，可以精确控制 IO 线程数量、内存分配策略、Handler 编排顺序——这些在高并发场景下每一个都是性能瓶颈的潜在来源。
2. Netty 启动：从 Epoll 到 ByteBuf 池化
2.1 启动时机：为什么用 ApplicationRunner
Netty Server 的启动我放在了 ApplicationRunner.run() 里，而不是 @PostConstruct 或 CommandLineRunner：
@Slf4j
@Component
public class NettyServer implements ApplicationRunner {
@Override
public void run(ApplicationArguments args) {
log.info("[NettyServer] 正在启动 WebSocket 服务器");
initEventLoopGroups();
ServerBootstrap bootstrap = new ServerBootstrap();
configureServerBootstrap(bootstrap);
// ... bind and start
}
}
为什么？ 因为 ApplicationRunner 在 Spring 容器完全初始化之后才执行。之前我试过 @PostConstruct，结果遇到 Bean 还没注入完就启动 Netty 的坑——WebSocketChannelInitializer 里通过 SpringUtil.getBean() 获取的配置对象全是 null。
2.2 Epoll vs NIO：自动检测，Linux 一律用 Epoll
private void initEventLoopGroups() {
int cpuCores = Runtime.getRuntime().availableProcessors();
int bossThreads = imConnectServerConfig.getBossThreads();
int workerThreads = imConnectServerConfig.getWorkerThreads();
if (bossThreads <= 0) bossThreads = Math.max(1, cpuCores / 4);
if (workerThreads <= 0) workerThreads = cpuCores * 2;
if (Epoll.isAvailable()) {
bossGroup = new EpollEventLoopGroup(bossThreads,
new DefaultThreadFactory("netty-boss", Thread.MAX_PRIORITY));
workerGroup = new EpollEventLoopGroup(workerThreads,
new DefaultThreadFactory("netty-worker", Thread.NORM_PRIORITY));
bootstrap.channel(EpollServerSocketChannel.class);
} else {
bossGroup = new NioEventLoopGroup(bossThreads, ...);
workerGroup = new NioEventLoopGroup(workerThreads, ...);
bootstrap.channel(NioServerSocketChannel.class);
}
}
Epoll 和 NIO 的本质区别：
| 特性 | NIO (select/poll) | Epoll |
|---|---|---|
| 事件通知模型 | 每次调用遍历全部 fd | 只返回就绪的 fd（事件驱动） |
| 连接数增长时性能 | O(n) 线性下降 | O(1) 恒定 |
| 适合场景 | < 1 万连接 | 10 万+ 连接 |
| 平台 | 全平台 | 仅 Linux |
Linux 是服务端部署的绝对主流，Epoll 是百万连接的前提条件。代码里 Epoll.isAvailable() 自动检测，开发机（macOS）走 NIO，线上走 Epoll，零配置切换。
深入理解 Epoll 的性能优势：
传统的 select/poll 模型，每次调用都需要把所有 fd（文件描述符）从用户态拷贝到内核态，内核遍历所有 fd 检查是否有事件就绪，再把结果拷贝回来。连接数从 1 万涨到 10 万，每次遍历的时间也从 O(1 万) 涨到 O(10 万)。
Epoll 用了完全不同的思路：通过 epoll_ctl 注册 fd 到内核的红黑树中，通过 ep_wait 只返回就绪的 fd 列表。注册是一次性的，不需要每次都拷贝；返回时只遍历真正有事件的 fd，复杂度 O(活跃 fd 数)。
用一个比喻：select 是老师点名，全班 50 个学生逐个问"到了没"；Epoll 是学生主动举手，老师只看举手的学生。人越多，差距越大。
线程分配策略——主从 Reactor 模式：
- Boss 线程（Main Reactor）：
max(1, CPU/4)，只负责 Accept 新连接，1-2 个足够 - Worker 线程（Sub Reactor）：
CPU*2，负责所有已建立连接的 IO 读写
这就是经典的 主从 Reactor 多线程模型。Boss 是"前台接待"，只负责迎接新客户；Worker 是"业务专员"，负责和老客户的所有交互。这个比例不是拍脑袋——Boss 线程的工作量极小（就是一个 accept() 系统调用），给它多了是浪费；Worker 线程要做编解码、业务分发，CPU 密集型场景需要足够的线程数避免上下文切换等待。
Netty 的 EventLoopGroup 本质上是 Reactor 模式的实现。每个 EventLoop 是一个单线程的 Reactor，内部维护一个 Selector（Epoll/NIO），不断轮询 IO 事件，然后分发给对应的 Handler 处理。一个 Worker EventLoop 通常管理数百个 Channel，通过 IO 多路复用实现高并发。
2.3 TCP 参数：每一个都有讲究
private void configureServerBootstrap(ServerBootstrap bootstrap) {
bootstrap
.option(ChannelOption.SO_BACKLOG, soBacklog) // 半连接队列大小
.option(ChannelOption.SO_REUSEADDR, true) // 快速复用端口
.childOption(ChannelOption.SO_KEEPALIVE, true) // TCP 层 Keepalive
.childOption(ChannelOption.TCP_NODELAY, true) // 禁用 Nagle 算法
.childOption(ChannelOption.SO_LINGER, 0) // 关闭时立即释放
.childOption(ChannelOption.SO_RCVBUF, bufferSize) // 接收缓冲区 32KB
.childOption(ChannelOption.SO_SNDBUF, bufferSize) // 发送缓冲区 32KB
.childOption(ChannelOption.WRITE_BUFFER_WATER_MARK,
new WriteBufferWaterMark(32 * 1024, 128 * 1024)) // 写水位线
.childOption(ChannelOption.ALLOCATOR,
PooledByteBufAllocator.DEFAULT) // 池化内存分配器
.childOption(ChannelOption.AUTO_READ, true); // 自动读取
}
重点说三个：
TCP_NODELAY = true：Nagle 算法会把小包攒成大包再发，减少网络带宽。但 IM 消息对延迟极其敏感——你敲一个字，对方要立刻看到。禁掉 Nagle，每个消息立刻发出去。
WRITE_BUFFER_WATER_MARK：写缓冲区水位线，低水位 32KB，高水位 128KB。当待写数据超过 128KB，Netty 自动将 Channel 标记为不可写，触发 channelWritabilityChanged 事件。这是 背压（Backpressure） 机制——发送端生产太快时，让上游减速，避免 OOM。
PooledByteBufAllocator：Netty 默认用非池化分配器 UnpooledByteBufAllocator，每次分配都向 JVM 堆申请内存，GC 压力大。池化分配器预分配内存池（Arena），分配和释放都在池内完成，大幅减少 GC 停顿。线上监控显示切换到池化后，Young GC 频率降了约 40%。

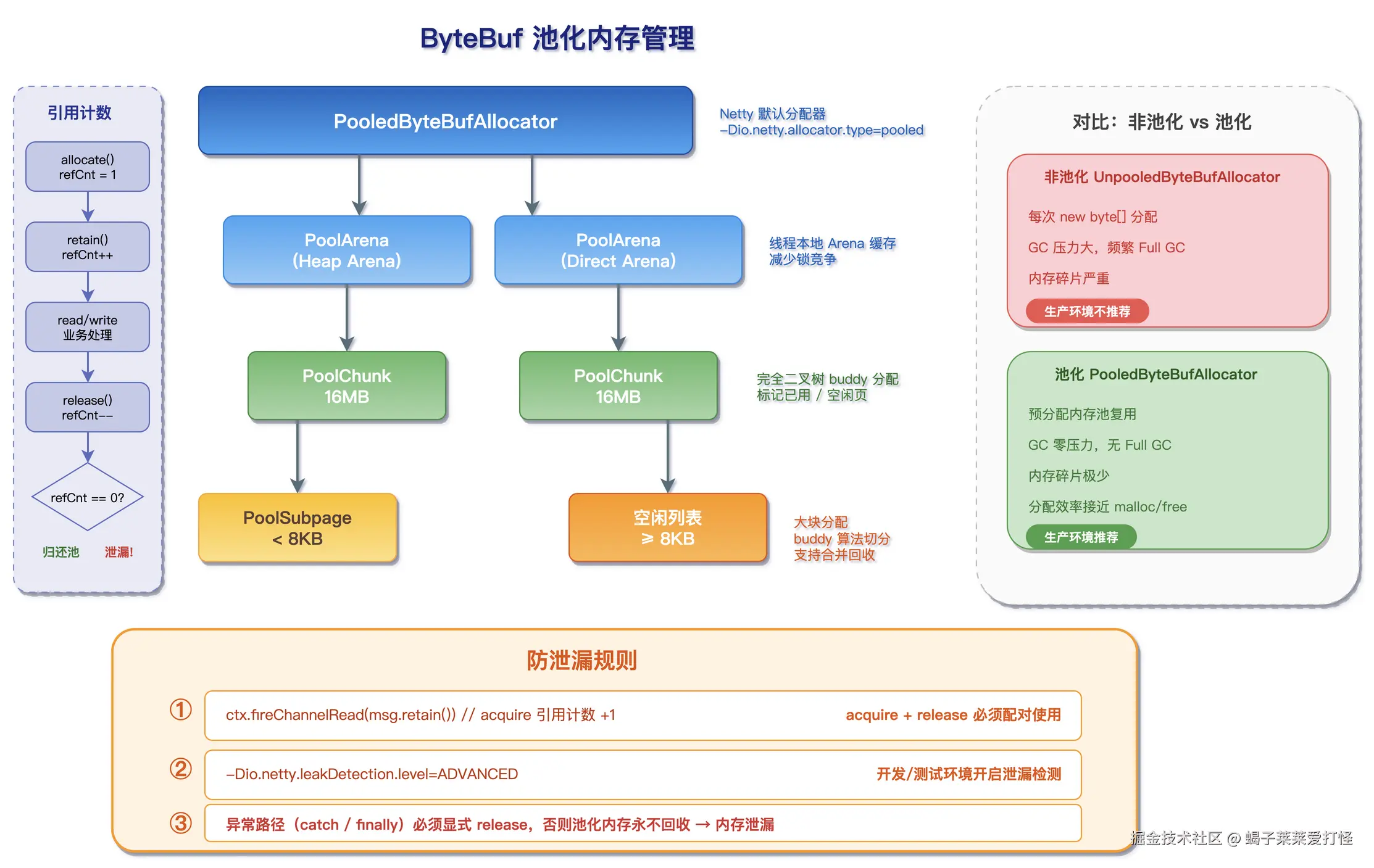

深入 ByteBuf 池化的内部结构：
PooledByteBufAllocator 的内存管理分三层：
Arena（内存竞技场）
├── PoolChunk（16MB 的内存块）
│ ├── PoolSubpage（小于 8KB 的小内存分配）
│ └── PoolSubpage（通过 buddy 算法分割）
└── PoolChunkList（管理多个 Chunk，按使用率分组）
├── qInit（新分配的 Chunk）
├── q000（0%~25% 使用率）
├── q025（25%~50%）
├── q050（50%~75%）
├── q075（75%~100%）
└── q100（完全使用，等待释放）
- Arena：每个 Arena 默认 16MB（堆内）或按需分配（堆外 Direct），Netty 会为每个 Worker 线程分配一个 Arena，避免线程竞争
- PoolChunk：Arena 内的内存块，使用伙伴系统（Buddy System）管理，支持 8KB~16MB 的内存分配
- PoolSubpage：小于 8KB 的内存通过 Subpage 管理，按固定大小切分（如 16B、32B、...、4KB），用位图记录哪些 slot 已分配
这种设计让 ByteBuf 的分配和释放变成了 O(1) 的内存池操作，而不是 O(n) 的 JVM 堆扫描。在每秒处理数万条消息的 IM 场景下，这个差异直接影响 GC 停顿时间。
2.4 ByteBuf 内存泄漏检测
池化内存带来了 GC 上的好处，但也引入了一个新问题：内存泄漏。池化 ByteBuf 不受 JVM GC 管理，如果你忘了调用 release()，那块内存就永远不会归还到池中，最终把池耗尽，抛出 OutOfMemoryError。
Netty 内置了泄漏检测机制，通过 JVM 参数控制：
-Dio.netty.leakDetection.level=ADVANCED
四个检测级别：
| 级别 | 开销 | 用途 |
|---|---|---|
DISABLED | 无 | 关闭检测（不要在生产环境用） |
SIMPLE | 极低 | 默认级别，采样 1/128 的 ByteBuf，报告是否存在泄漏 |
ADVANCED | 中等 | 采样 1/128 的 ByteBuf，记录访问位点，定位到具体代码行 |
PARANOID | 高 | 100% 采样，每分配一个 ByteBuf 都记录。仅用于测试 |
推荐实践：开发/测试环境用 ADVANCED，线上用 SIMPLE。PARANOID 只在定位特定泄漏问题时短暂开启，因为它会给每个 ByteBuf 的分配和访问都打一条日志，吞吐量直接腰斩。
ReferenceCountUtil.release() 的规范用法：
// 正确：finally 块释放
ByteBuf buf = null;
try {
buf = ctx.alloc().buffer();
buf.writeBytes(data);
ctx.writeAndFlush(new BinaryWebSocketFrame(buf));
buf = null; // 交由 WebSocketFrame 持有，Frame 被写完后自动 release
} finally {
if (buf != null) { // 如果 writeAndFlush 前抛异常，手动释放
ReferenceCountUtil.release(buf);
}
}
异常路径的泄漏防范是关键。正常路径下的 release() 大家都不会忘，但异常路径很容易遗漏。几个常见的泄漏场景：
- Handler 异常未处理：
channelRead里抛异常，ByteBuf 没人释放。解决：重写exceptionCaught，在 finally 中release。 - 编解码中途失败：Protobuf
parseFrom()抛InvalidProtocolBufferException，ByteBuf 没释放。解决：try-catch 包裹parseFrom，catch 中 release。 - 业务线程池拒绝：
CompletableFuture.runAsync提交任务时线程池已满，消息的 ByteBuf 没被消费。解决：提交前检查队列长度（我们已经做了），被拒绝时主动 release。
// 异常路径泄漏防范的典型写法
@Override
public void channelRead0(ChannelHandlerContext ctx, WebSocketFrame frame) {
ByteBuf content = frame.content();
try {
byte[] bytes = new byte[content.readableBytes()];
content.getBytes(content.readerIndex(), bytes);
ImProtoRequest request = ImProtoRequest.parseFrom(bytes);
handlerDispatcher.dispatcher(ctx, request);
} catch (InvalidProtocolBufferException e) {
log.warn("Protobuf 解析失败，关闭连接");
ctx.close();
// content 由 frame 持有，frame 在 channelRead 完成后由 Netty 自动 release
}
}
我们在线上遇到过一次泄漏：某个异常分支里 ctx.fireExceptionCaught() 之后没有 release 之前读出的 ByteBuf，跑了 6 小时后 PooledByteBufAllocator 的 Direct Memory 从 256MB 涨到 2GB，最终 OOM。加上 ADVANCED 级别检测后，日志里直接打出了泄漏的分配栈和最后一次访问栈，定位到具体代码行，5 分钟修复。
所有这些参数都可以通过 Nacos 配置中心动态调整：
# Nacos imConnect.yaml
im:
netty:
nettyPort: 8085
soBackLog: 65535
bossThreads: 0 # 0 = 自动计算
workerThreads: 0 # 0 = 自动计算
socketBufferSize: 32768 # 32KB
writeBufferLowWaterMark: 32768
writeBufferHighWaterMark: 131072
enableCompression: false
需要注意，这些参数的"动态生效"范围是有限的：
- TCP 参数（SO_BACKLOG、SO_RCVBUF、SO_SNDBUF 等）：在
ServerBootstrap.bind()后就固化了，改配置只影响下次重启时生效。这些参数绑定在ServerSocketChannel和SocketChannel的底层 fd 上，Netty 不会为已有连接重新设置。 - 运行时参数（心跳间隔、限流阈值、线程池大小等）：通过 Nacos 配置变更 +
@RefreshScope可以热更新，不需要重启服务。
所以 Nacos 配置变更的实际效果取决于参数类型。对于 TCP 参数的调整，仍然需要滚动重启实例。
3. Pipeline 编排：11 个 Handler，顺序错了就是事故
这是整篇文章最核心的部分。
3.1 完整 Pipeline 顺序
// WebSocketChannelInitializer.java
@Override
protected void initChannel(SocketChannel ch) {
ChannelPipeline pipeline = ch.pipeline();
// ① 调试日志（可开关）
if (imConnectServerConfig.isDebug()) {
pipeline.addLast(new LoggingHandler(LogLevel.DEBUG));
}
// ② HTTP 编解码（WebSocket 升级需要）
pipeline.addLast(new HttpServerCodec());
// ③ HTTP 聚合器（合并 HTTP 分片）
pipeline.addLast(new HttpObjectAggregator(65536));
// ④ 大数据分块传输
pipeline.addLast(new ChunkedWriteHandler());
// ⑤ WebSocket 压缩（可选，高 QPS 建议关闭）
if (imConnectServerConfig.isEnableCompression()) {
pipeline.addLast(new WebSocketServerCompressionHandler());
}
// ⑥ 空闲检测（读超时 30 秒触发 READER_IDLE 事件）
pipeline.addLast("heart-notice", new IdleStateHandler(
idleCheckInterval, 0, 0, TimeUnit.SECONDS));
// ⑦ 连接数限制（Redis 分布式）
pipeline.addLast("connection-limit", SpringUtil.getBean(ConnectionLimitHandler.class));
// ⑧ 流量控制（Redis 分布式）
pipeline.addLast("flow-control", SpringUtil.getBean(FlowControlHandler.class));
// ⑨ Prometheus 指标采集
pipeline.addLast("metrics", new MetricsHandler());
// ⑩ JWT 认证（认证成功后自动移除自己）
pipeline.addLast("auth", SpringUtil.getBean(AuthHandler.class));
// ⑪ WebSocket 帧处理 + Protobuf 消息分发
pipeline.addLast("websocket", SpringUtil.getBean(WebSocketServerHandler.class));
}
3.2 为什么顺序不能乱
Pipeline 是责任链模式，消息从 Head → Tail 依次经过每个 Handler。顺序不对，轻则功能异常，重则安全漏洞。
在深入讲之前，先理解 Netty Pipeline 的两个关键特性：
1. Handler 分为 Inbound 和 Outbound 两种方向
入站方向（Inbound）：Head → Tail
客户端数据 → 解码 → 处理 → 业务逻辑
出站方向（Outbound）：Tail → Head
业务逻辑 → 编码 → 写回客户端
我们的 11 个 Handler 中，大部分是 Inbound（处理入站数据），但 HttpServerCodec 同时包含编码器（Outbound）和解码器（Inbound），WebSocketServerCompressionHandler 也是双向的。
2. 事件传播机制
ctx.fireChannelRead(msg) 将消息传递给下一个 Inbound Handler；ctx.write(msg) 触发 Outbound Handler 链。如果一个 Handler 不调用 fireChannelRead，消息就停在那里——这就是 AuthHandler 认证失败时不调用 fireChannelRead，消息不会继续往下传的原理。
核心规则：协议层 → 安全层 → 业务层
HTTP 协议层（②③④） → 先解码出 HTTP 请求
↓
WebSocket 协议层（⑤） → 处理压缩扩展
↓
心跳检测（⑥） → 超时事件必须能触达到所有连接
↓
安全防护（⑦⑧） → 在认证之前拦截恶意连接
↓
指标采集（⑨） → 统计所有合法流量
↓
认证（⑩） → 验证通过后从 Pipeline 移除自己
↓
业务处理（⑪） → 只处理已认证的 WebSocket 帧
几个容易踩的坑：
坑 1：IdleStateHandler 必须在 AuthHandler 前面
如果放在后面，未认证的恶意连接就不会被空闲检测到——它们永远走不到 IdleStateHandler，就永远不会被超时断开。攻击者可以开十万个空连接把你的服务器耗死。
坑 2：ConnectionLimitHandler 必须在 AuthHandler 前面
连接数限制必须在认证前执行。否则攻击者可以用不同的 Token 建立无数连接，每个连接都消耗认证资源（查 Redis、解析 JWT），直接把 Redis 和 CPU 打满。
坑 3：HttpObjectAggregator 必须在 HttpServerCodec 后面
HttpServerCodec 把字节流解码为 HTTP 消息，但如果请求被分片（Transfer-Encoding: chunked），会产出多个 HttpContent 对象。HttpObjectAggregator 把它们合并成一个完整的 FullHttpRequest，后续 Handler 才能正常处理。
坑 4：AuthHandler 认证成功后要移除自己
// AuthHandler.java - 认证成功
private boolean performAuthentication(...) {
// ... 验证逻辑
ctx.channel().attr(ImConstant.USER_ID_KEY).setIfAbsent(uid);
ctx.pipeline().remove(this); // ← 移除自己
ctx.fireChannelRead(msg); // ← 继续传递
return true;
}
为什么要移除？因为认证只发生一次（HTTP 升级 WebSocket 的那个请求），之后所有通信都是 WebSocket 帧。如果 AuthHandler 留在 Pipeline 里，每条消息都要经过它的 channelRead，它会检查 msg instanceof FullHttpRequest，WebSocket 帧不是 HTTP 请求，直接 fireChannelRead 跳过——虽然逻辑上没错，但白白多一次类型检查。移除后，消息少经过一个 Handler，在每秒数万条消息的场景下，这点优化是有意义的。
3.3 两种共享模式
Pipeline 里的 Handler 分两种创建方式：
| Handler | 创建方式 | 原因 |
|---|---|---|
| LoggingHandler | new | 无状态，每个 Channel 独立 |
| HttpServerCodec | new | 有状态（编解码上下文），必须独立 |
| IdleStateHandler | new | 有状态（每个连接的空闲时间不同） |
| ConnectionLimitHandler | SpringUtil.getBean() | @Sharable，无状态 |
| AuthHandler | SpringUtil.getBean() | @Sharable，状态存在 Channel 属性里 |
| WebSocketServerHandler | SpringUtil.getBean() | @Sharable，状态存在 LocalChannelManager 里 |
@Sharable 标注的 Handler 是单例，所有 Channel 共享。它们不能在成员变量里存连接级别的状态——状态必须存在 Channel 的 AttributeKey 里或外部的 ConcurrentHashMap 里。
@Sharable 误用的后果：如果把一个有状态的 Handler（比如内部有 Map<String, String> 的编解码器）标为 @Sharable 并共享，会导致 A 用户读到 B 用户的数据。这是 Netty 初学者最常见的 bug 之一。Netty 不会阻止你这么做（@Sharable 只是一个标记），但运行时会出诡异的数据错乱。
4. 心跳设计：三层容错，不误杀不断连
心跳是长连接的"脉搏"。TCP 连接看起来在，但中间的代理、NAT、防火墙可能已经把连接偷偷掐断了——这就是所谓的 "半开连接" 问题。心跳就是用来检测并清理这些僵尸连接的。
为什么 TCP 自带的 Keepalive 不够用？
TCP Keepalive 是操作系统层面的机制，默认配置通常是 2 小时无数据才检测一次。这个时间对 IM 来说太长了——用户断网 2 小时后你才发现他离线？而且 TCP Keepalive 只能检测直接连接的状态，中间有代理、NAT、负载均衡器时，TCP 连接可能已经被中间设备掐断了，但两端都不知道。
| 维度 | TCP Keepalive | 应用层心跳 |
|---|---|---|
| 检测间隔 | 默认 2 小时（Linux tcp_keepalive_time） | 自定义（我们用 45 秒） |
| 检测内容 | TCP 层连通性 | 应用层可达性（消息能否正常处理） |
| 穿透性 | 可能被中间设备干扰 | 走应用协议，穿透更可靠 |
| 灵活性 | 依赖操作系统配置 | 应用代码完全控制 |
| 跨代理 | 代理可能重置连接但不通知 | 心跳超时即判定不可达 |
所以结论很明确：TCP Keepalive 是兜底，应用层心跳才是主力。我们在配置里也开了 SO_KEEPALIVE = true，但它只是最后一道防线。

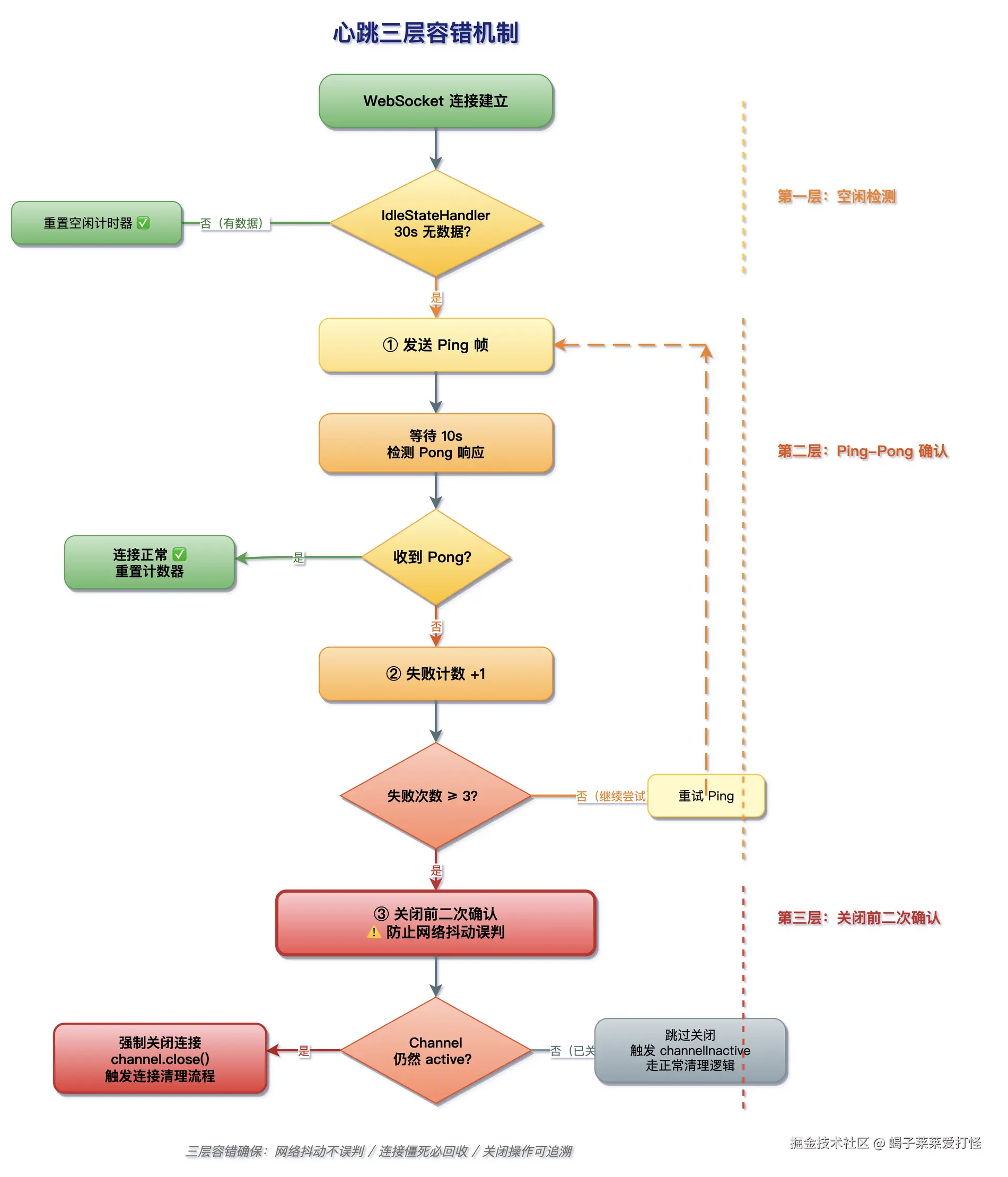

4.1 心跳架构：IdleStateHandler + 失败计数 + 主动 Ping
时间线：
0s 30s 60s 90s
│ │ │ │
│ ← 客户端发消息/心跳 →│← IdleState 检测 → │← IdleState 检测 → │
│ │ 失败计数 +1 │ 失败计数 +2 │
│ │ 服务端主动 Ping → │ 服务端主动 Ping → │
│ │ │ │
│ │ │ 120s
│ │ │← IdleState 检测 → │
│ │ │ 失败计数 +3 = MAX │
│ │ │ 关闭连接 ❌ │
4.2 第一层：IdleStateHandler 检测
// 每 30 秒检测一次读空闲
pipeline.addLast("heart-notice", new IdleStateHandler(
idleCheckInterval, // 读空闲 30 秒
0, // 写空闲不检测
0, // 读写空闲不检测
TimeUnit.SECONDS
));
IdleStateHandler 的工作原理：它在 channelRead 时记录最后读取时间，然后用一个定时任务周期性检查。如果超过 idleCheckInterval 没有读到任何数据，就触发 userEventTriggered 事件，事件类型是 IdleStateEvent.READER_IDLE。
注意参数：只监控读空闲，不监控写空闲。为什么？因为 IM 场景下，客户端发消息的频率远低于服务端。如果监控写空闲，服务端会在"没有消息要推给客户端"时误判为空闲。
4.3 第二层：失败计数 + 三次容错
// NettyServerHeartBeatHandlerImpl.java
@Override
public void process(ChannelHandlerContext ctx) {
long heartBeatTimeMs = imConnectServerConfig.getHeartBeatTime() * 1000; // 45 秒
Long lastReadTime = NettyAttrUtil.getReaderTime(ctx.channel());
long currentTime = System.currentTimeMillis();
if (lastReadTime == null) {
NettyAttrUtil.updateReaderTime(ctx.channel(), currentTime);
return;
}
long timeSinceLastRead = currentTime - lastReadTime;
if (timeSinceLastRead > heartBeatTimeMs) {
// 超时，增加失败计数
int failureCount = heartbeatFailureCount.getOrDefault(channelId, 0) + 1;
heartbeatFailureCount.put(channelId, failureCount);
if (failureCount >= maxFailures) { // 默认 3 次
closeConnectionDueToHeartbeatFailure(ctx, userId, channelId, timeSinceLastRead);
} else {
sendActiveHeartbeat(ctx, userId, channelId); // 主动发 Ping 探测
}
} else {
heartbeatFailureCount.remove(channelId); // 正常，重置计数
}
}
关键设计：不是一次超时就断连，而是容忍 3 次。
为什么？因为网络抖动。某个时刻网络拥堵，客户端的心跳包延迟了 1 秒，如果 1 次超时就断连，用户就会被踢下线。3 次容错给了网络恢复的机会：
- 第 1 次超时：可能只是暂时的网络波动，发个 Ping 探测一下
- 第 2 次超时：网络可能真的有问题了，再发一次 Ping
- 第 3 次超时：确认连接已死，关闭并清理资源
4.4 第三层：主动 Ping + 关闭前二次确认
private void closeConnectionDueToHeartbeatFailure(...) {
// 【关键】关闭前再次确认，防止误杀重连用户
Long lastReadTime = NettyAttrUtil.getReaderTime(ctx.channel());
long currentTime = System.currentTimeMillis();
long heartBeatTimeMs = imConnectServerConfig.getHeartBeatTime() * 1000;
if (lastReadTime != null) {
long actualTimeSinceLastRead = currentTime - lastReadTime;
if (actualTimeSinceLastRead < heartBeatTimeMs) {
// 用户可能刚重连，取消关闭
log.info("检测到用户{}可能刚重连（实际超时{}ms < {}ms），取消关闭连接",
userId, actualTimeSinceLastRead, heartBeatTimeMs);
heartbeatFailureCount.remove(channelId);
return;
}
}
ctx.channel().close();
}
为什么需要二次确认？考虑这个场景：
- 用户 A 的连接心跳超时
- 服务端准备关闭连接
- 就在这时，用户 A 断线重连成功了，新连接的
channelRead更新了lastReadTime - 如果不二次确认，就会把新连接也清理掉——用户刚连上又被踢下线
二次确认就是检查 lastReadTime 是否在准备关闭时被更新了。如果更新了，说明用户已经恢复，取消关闭。
4.5 配置参数关系
idleStateCheckInterval(30s) < heartBeatTime(45s) < maxFailures(3) × heartBeatTime
↓ ↓ ↓
触发检测的频率 判断是否超时的阈值 允许的连续超时次数
idleStateCheckInterval 必须小于 heartBeatTime，否则会出现检测间隔大于超时阈值，逻辑矛盾。我在配置类里加了启动校验：
@PostConstruct
public void validateConfig() {
if (idleStateCheckInterval >= heartBeatTime) {
throw new IllegalStateException(
"心跳配置错误：idleStateCheckInterval 必须 < heartBeatTime");
}
log.info("心跳配置验证通过：idleStateCheckInterval={}秒, heartBeatTime={}秒, 容错余量={}秒",
idleStateCheckInterval, heartBeatTime, heartBeatTime - idleStateCheckInterval);
}
最终效果：从客户端最后一次活动到被判定为超时关闭，最长需要 3 × 45s = 135s。这个时间窗口足够容忍网络抖动，又不会让僵尸连接占着资源太久。
和业界对比：
| IM 系统 | 心跳间隔 | 超时断连 | 容错策略 |
|---|---|---|---|
| 微信 | ~300s | ~900s | 多次超时 |
| ~30s | ~60s | 3 次重试 | |
| 钉钉 | ~60s | ~180s | 指数退避 |
| 我们（XZLL-IM） | 30s 检测 / 45s 超时 | 135s（3 次） | 主动 Ping + 二次确认 |
我们的超时时间比微信短得多，因为我们的用户规模没有微信那么大，不需要容忍那么长的网络中断。但对于一个中小型 IM 系统来说，135 秒的超时窗口在"快速检测死连接"和"容忍网络抖动"之间取得了不错的平衡。
5. 连接管理：四张表 + 多设备 + 僵尸清理

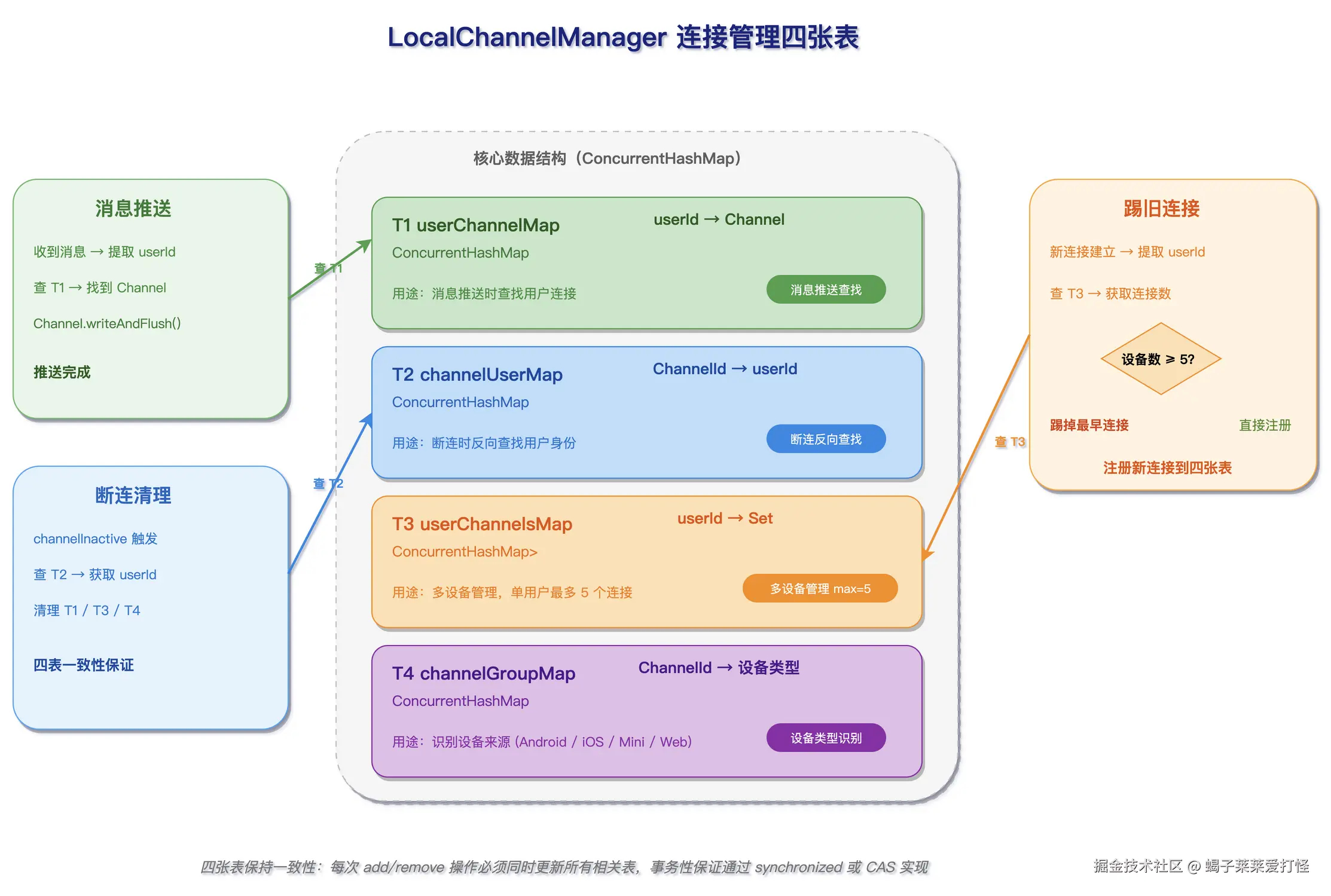

5.1 LocalChannelManager 的四张表
@Component
public class LocalChannelManager {
// 表 1：用户 → 当前主连接（最近一次活跃的 Channel）
private static final ConcurrentMap<String, Channel> userIdChannelMap = new ConcurrentHashMap<>();
// 表 2：Channel ID → 用户 ID（反向查找）
private static final ConcurrentMap<String, String> channelIdUserIdMap = new ConcurrentHashMap<>();
// 表 3：用户 → 连接时间（统计连接时长）
private static final ConcurrentMap<String, Long> userConnectTimeMap = new ConcurrentHashMap<>();
// 表 4：用户 → 所有设备 Channel（多设备支持）
private static final ConcurrentMap<String, Set<String>> userMultiChannelMap = new ConcurrentHashMap<>();
// 连接计数器
private static final AtomicInteger totalConnections = new AtomicInteger(0);
private static final AtomicInteger activeConnections = new AtomicInteger(0);
// 单用户最大连接数
private static final int MAX_CONNECTIONS_PER_USER = 5;
}
为什么是四张表而不是一张？因为查询场景不同：
| 查询场景 | 用的表 |
|---|---|
| 发消息给用户：userId → Channel | userIdChannelMap |
| 连接断开：channelId → userId → 清理 | channelIdUserIdMap |
| 监控面板：在线用户数 | userIdChannelMap.size() |
| 多设备推送：userId → 所有 Channel | userMultiChannelMap |
用 ConcurrentHashMap 而不是 HashMap + 锁，是因为它的分段锁（CAS + synchronized）在高并发读写场景下性能更好——10 万在线用户的情况下，每秒可能发生数千次连接建立/断开/查找操作。
5.2 多设备支持：最多 5 台
public static boolean addUserChannel(String userId, Channel channel) {
Set<String> userChannels = userMultiChannelMap.computeIfAbsent(userId,
k -> ConcurrentHashMap.newKeySet());
// 检查连接数限制
if (userChannels.size() >= MAX_CONNECTIONS_PER_USER) {
log.warn("用户{}连接数超过限制：{}，拒绝新连接", userId, MAX_CONNECTIONS_PER_USER);
return false;
}
// 如果该用户已有主连接，踢掉旧的
Channel oldChannel = userIdChannelMap.get(userId);
if (oldChannel != null && !oldChannel.id().equals(channel.id())) {
// 先从映射中移除，再关闭（防止 channelInactive 误删新连接）
userIdChannelMap.remove(userId, oldChannel); // 原子操作
channelIdUserIdMap.remove(oldChannel.id().asLongText());
userChannels.remove(oldChannel.id().asLongText());
if (oldChannel.isActive()) {
oldChannel.close(); // 异步关闭旧连接
}
}
// 添加新连接
userIdChannelMap.put(userId, channel);
channelIdUserIdMap.put(channelId, userId);
userConnectTimeMap.put(userId, System.currentTimeMillis());
userChannels.add(channelId);
}
为什么最多 5 台？ 微信支持手机 + 平板 + 电脑 + 网页 4 端同时在线，我给了 5 个名额——留了一点余量。这不仅仅是技术限制，也是安全策略：如果一个用户的连接数突然超过 5 个，很可能是 Token 被盗用了。
踢旧连接的时序问题：
注意这段代码的顺序——先从 Map 中移除旧连接，再关闭旧 Channel。这个顺序非常重要：
正确：Map.remove(old) → old.close() → channelInactive 触发
↓
发现 Map 里已经没有旧连接了，不做额外清理
错误：old.close() → channelInactive 触发 → Map.remove(userId)
↓
可能把刚加进去的新连接也删了！
5.3 定时清理僵尸连接
static {
// 每 60 秒清理一次无效连接
cleanupExecutor.scheduleAtFixedRate(
LocalChannelManager::cleanupInactiveChannels,
1, 1, TimeUnit.MINUTES);
// 每 60 秒输出一次连接统计
cleanupExecutor.scheduleAtFixedRate(
LocalChannelManager::logConnectionStats,
60, 60, TimeUnit.SECONDS);
}
private static void cleanupInactiveChannels() {
for (ConcurrentMap.Entry<String, Channel> entry : userIdChannelMap.entrySet()) {
Channel channel = entry.getValue();
if (channel == null || !channel.isActive()) {
removeUserChannel(entry.getKey());
}
}
// 清理孤儿映射（channelId 存在但 userId 已不存在）
channelIdUserIdMap.entrySet().removeIf(entry ->
!userIdChannelMap.containsKey(entry.getValue()));
}
为什么要定时清理？因为 channelInactive 不一定总是被触发。比如服务端直接 kill -9 杀进程、网络设备硬断连，Channel 的关闭事件可能丢失。定时清理是兜底机制，保证 Map 里不会积累僵尸映射。
5.4 多设备踢旧连完整时序分析
上一节提到踢旧连接时要"先移除再关闭"，这里把完整的多设备踢旧连时序拆开来看。这是一个非常容易出 bug 的场景——我们在线上踩过坑，才最终敲定了这套时序。
场景：用户 U001 在手机 A 上已经连接（Channel-A），此时又在手机 A 上重新打开 APP 建立了新连接（Channel-B）。
时间轴：
t1 t2 t3 t4
│ │ │ │
客户端（手机A） │ │ │ │
Channel-A ────────┤ 已在线 │ │ │
│ │ │ │ │
│ 新连接请求 ─────┤──────────────→ │ │ │
│ Channel-B │ │ │ │
│ │ 服务端处理流程： │ │
│ │ ① 查 userIdChannelMap │ │
│ │ 找到旧 Channel-A │ │
│ │ ② userIdChannelMap.remove(U001, Channel-A) │
│ │ （原子操作，CAS 保证并发安全） │ │
│ │ ③ channelIdUserIdMap.remove(Channel-A.id) │
│ │ ④ userMultiChannelMap.remove(Channel-A.id) │
│ │ ⑤ Channel-A.close() 异步关闭 │ │
│ │ ┌──────────────────────┐ │ │
│ │ │ Channel-A.close() 是 │ │ │
│ │ │ 异步操作，不会阻塞当 │ │ │
│ │ │ 前线程 │ │ │
│ │ └──────────────────────┘ │ │
│ │ ⑥ userIdChannelMap.put(U001, Channel-B) │
│ │ ⑦ channelIdUserIdMap.put(Channel-B.id, U001) │
│ │ ⑧ userMultiChannelMap.add(Channel-B.id) │
│ │ │ │ │
│ │ │ t3 时刻：Channel-A 的 │
│ │ │ channelInactive 回调触发 │
│ │ │ ┌──────────────────────┐ │
│ │ │ │ 检查 userIdChannelMap │ │
│ │ │ │ 发现 U001 已指向 │ │
│ │ │ │ Channel-B（不是自己） │ │
│ │ │ │ → 不做额外清理 │ │
│ │ │ └──────────────────────┘ │
│ │ │ │ │
│ ← 握手成功 │ │ │ │
│ Channel-B │ │ │ │
并发场景下的安全保障：
如果同一用户在极短时间内从两台设备发起连接（Device-A 和 Device-B 几乎同时），userIdChannelMap.remove(userId, oldChannel) 使用了 ConcurrentHashMap 的原子 remove(key, value) 方法——它只有在 key 对应的 value 等于期望值时才删除。这样：
- Device-A 的连接先执行 remove，成功移除旧连接
- Device-B 的连接后执行 remove，此时 value 已经变了，remove 返回 false，不会误删 Device-A 的新连接
这是 ConcurrentHashMap 的 CAS 语义在并发场景下的巧妙运用。
6. 安全防护：连接限制 + 流量控制 + IP 封禁
Pipeline 里第 ⑦ ConnectionLimitHandler 和第 ⑧ FlowControlHandler 是安全防护层。它们都基于 Redis 实现，支持分布式部署。
6.1 ConnectionLimitHandler：连接数三层限制
@Override
public void channelActive(ChannelHandlerContext ctx) throws Exception {
String clientIp = getClientIp(ctx);
// 检查 1：IP 是否被封禁
if (isIpBlocked(clientIp)) { ctx.close(); return; }
// 检查 2：全局连接数是否超限（默认 10000）
if (!checkGlobalConnectionLimit()) { ctx.close(); return; }
// 检查 3：单 IP 连接数是否超限（默认 1000）
if (!checkIpConnectionLimit(clientIp)) { ctx.close(); return; }
// 检查 4：单 IP 每分钟连接频率（默认 6000）
if (!checkIpConnectionRate(clientIp)) { ctx.close(); return; }
// 通过所有检查，增加 Redis 计数器
incrementConnectionCounters(clientIp);
super.channelActive(ctx);
}
为什么把 ConnectionLimitHandler 放在 AuthHandler 前面？因为 认证是有成本的（查 Redis、解析 JWT）。如果恶意攻击者建十万个连接，每个都走完认证流程才被限制，你的 Redis 和 CPU 早就扛不住了。在认证前就拦截，把代价降到最低。
6.2 FlowControlHandler：消息级限流
// 配置项
@Value("${im.netty.flow-control.max-messages-per-second:10000}")
private int maxMessagesPerSecond; // 每 IP 每秒最多 10000 条消息
@Value("${im.netty.flow-control.max-message-size:8192}")
private int maxMessageSize; // 单条消息最大 8KB
@Value("${im.netty.flow-control.max-bytes-per-second:102400}")
private long maxBytesPerSecond; // 每 IP 每秒最多 100KB 带宽
三层限流：频率（条/秒）、大小（字节/条）、带宽（字节/秒）。用 Redis 的 RAtomicLong + 1 秒 TTL 实现滑动窗口计数。
触发限流后，IP 被标记为 throttled 状态（Redis Key，默认 1 分钟），后续所有来自该 IP 的消息直接丢弃，不做任何处理。
6.3 AuthHandler：JWT 认证 + 防暴力破解
private boolean performAuthentication(...) {
String token = headers.get(ImConstant.TOKEN);
// 1. 格式校验
if (!TokenUtils.isValidJwtFormat(token)) { return false; }
// 2. 解析 Token
TokenInfo tokenInfo = TokenUtils.parseTokenInfo(token);
// 3. Redis 验证（Key = userId:deviceType:tokenMd5）
String redisKey = tokenInfo.buildRedisKey(ImConstant.RedisKeyConstant.USER_TOKEN_KEY);
String storedUid = redissonUtils.getString(redisKey);
if (storedUid != null && storedUid.equals(tokenInfo.getUserId())) {
// 认证成功
ctx.channel().attr(ImConstant.USER_ID_KEY).setIfAbsent(uid);
ctx.pipeline().remove(this); // 移除自己
return true;
}
return false;
}
防暴力破解机制：
private void handleAuthFailure(ChannelHandlerContext ctx, String clientIp, String reason) {
// 原子增加失败计数
RAtomicLong failureCounter = redissonUtils.getAtomicLong(AUTH_FAILURE_KEY_PREFIX + clientIp);
long currentFailures = failureCounter.incrementAndGet();
failureCounter.expire(lockoutDurationMinutes * 2, TimeUnit.MINUTES);
// 超过 50 次失败，锁定 IP
if (currentFailures >= maxAuthFailures) {
lockIp(clientIp); // Redis 标记，默认锁定 1 分钟
}
ctx.channel().close();
}
50 次失败锁定 1 分钟——正常用户不可能连续输错 50 次密码，但这个阈值又不会太敏感，避免在测试阶段误伤开发者。
7. WebSocket 生命周期：从 HTTP 升级到 Protobuf 消息分发
7.0 WebSocket 协议升级原理
WebSocket 连接的建立本质上是一个 HTTP 升级握手。客户端发一个特殊的 HTTP 请求，服务端回复 101 状态码，然后这个 TCP 连接就从 HTTP 协议"升级"为 WebSocket 协议：
客户端请求：
GET /ws HTTP/1.1
Host: im.example.com
Upgrade: websocket ← 告诉服务器要升级协议
Connection: Upgrade ← 连接不要关闭
Sec-WebSocket-Key: xxx ← 握手密钥（Base64 随机数）
Sec-WebSocket-Version: 13 ← WebSocket 协议版本
服务端响应：
HTTP/1.1 101 Switching Protocols ← 101 表示协议切换
Upgrade: websocket
Connection: Upgrade
Sec-WebSocket-Accept: yyy ← 用 SHA-1(Key + GUID) 计算的接受值
握手完成后，这个 TCP 连接就变成了双向的全双工通道。客户端和服务端都可以随时发消息，不需要再走 HTTP 的请求-响应模式。
为什么 Pipeline 里需要 HttpServerCodec 和 HttpObjectAggregator？
因为 WebSocket 的握手请求是标准的 HTTP 请求。HttpServerCodec 把字节流解码为 HTTP 消息对象，HttpObjectAggregator 把可能的分片合并。只有先正确解码 HTTP，才能读取 Upgrade 头，才能决定是否执行 WebSocket 握手。握手成功后，WebSocketServerHandler 接管这个连接，后续的数据帧按 WebSocket 帧格式解析。
这也是为什么 AuthHandler 放在握手之前——它在 HTTP 阶段从请求头读取 Token 并验证。验证通过后 Token 就不需要再传了（后续走 WebSocket 帧），所以 AuthHandler 可以放心地移除自己。

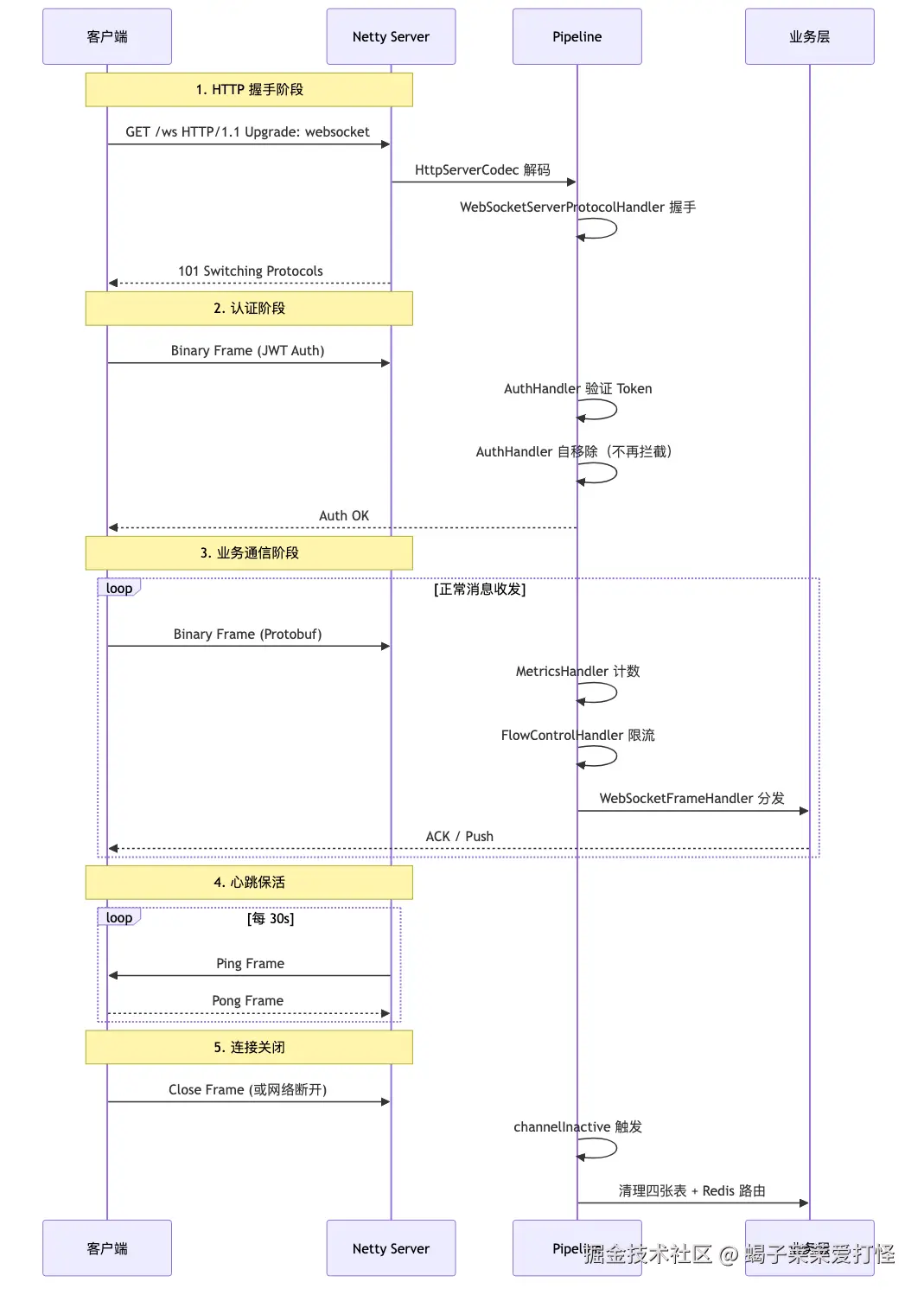

7.1 一次连接的完整生命周期
客户端 服务端
│ │
│── HTTP GET /ws (Upgrade: websocket, Token: xxx) ──→│
│ │ ① HttpServerCodec 解码
│ │ ② AuthHandler 认证 JWT
│ │ 认证成功，AuthHandler 自移除
│ │ ③ WebSocketServerHandler 握手
│←── 101 Switching Protocols ──────│
│ │ ④ 设置 LocalChannelManager
│ │ ⑤ 设置 Redis 在线状态
│ │ ⑥ 异步推送离线好友请求/响应
│ │
│── BinaryWebSocketFrame(Protobuf) ─→│ ⑦ 解析 ImProtoRequest
│ │ ⑧ 异步分发到业务线程池
│ │
│── PingWebSocketFrame ────────────→│ ⑨ 回复 Pong + 更新心跳
│←── PongWebSocketFrame ───────────│
│ │
│── CloseWebSocketFrame ───────────→│ ⑩ 关闭连接
│ │ ⑪ 清理 LocalChannelManager
│ │ ⑫ 清理 Redis 在线状态
7.2 WebSocket 握手：为什么在握手成功后才设置状态
// WebSocketServerHandler.java
private void handleHttpRequest(ChannelHandlerContext ctx, FullHttpRequest req) {
// ... 握手
ChannelFuture handshake = handShaker.handshake(ctx.channel(), req);
handshake.addListener(future -> {
if (future.isSuccess()) {
// 1. 先设置本地映射
LocalChannelManager.addUserChannel(uidStr, ctx.channel());
// 2. 再设置 Redis 在线状态
userStatusManagerService.userConnectSuccessAfter(
ImConstant.UserStatus.ON_LINE.getValue(), uidStr);
// 3. 异步推送离线数据
CompletableFuture.runAsync(() -> {
pushOfflineFriendRequests(ctx, uid);
pushOfflineFriendResponses(ctx, uid);
}, threadPoolTaskExecutor);
}
});
}
注意顺序：先 LocalChannelManager，再 Redis 状态。为什么？因为后续操作（推送离线消息、心跳管理）都依赖 LocalChannelManager 里的映射。如果 Redis 状态设置失败，可以在 catch 里回滚本地映射。反过来就不行——Redis 状态设好了，本地映射没设好，其他线程查 LocalChannelManager 找不到用户，消息投递就会丢。
还有一个细节：离线数据推送是 异步的。握手成功的 Listener 里不能做耗时操作，否则会阻塞 Netty 的 IO 线程。推送离线好友请求通过 CompletableFuture.runAsync 放到业务线程池，不阻塞握手响应。
7.3 Protobuf 消息分发：业务线程隔离
// 收到 Protobuf 二进制帧
if (frame instanceof BinaryWebSocketFrame) {
ByteBuf content = ((BinaryWebSocketFrame) frame).content();
int readableBytes = content.readableBytes();
// 消息长度检查（10KB 限制）
if (readableBytes > MAX_MESSAGE_LENGTH) {
ctx.close();
return;
}
byte[] bytes = new byte[readableBytes];
content.getBytes(content.readerIndex(), bytes);
ImProtoRequest protoRequest = ImProtoRequest.parseFrom(bytes);
// 检查线程池队列长度
ThreadPoolExecutor executor = threadPoolTaskExecutor.getThreadPoolExecutor();
if (executor.getQueue().size() > MAX_QUEUE_SIZE) { // 1000
log.warn("线程池队列过长，拒绝处理消息");
return;
}
// 异步分发到业务线程池
CompletableFuture.runAsync(() -> {
handlerDispatcher.dispatcher(ctx, protoRequest);
}, threadPoolTaskExecutor);
}
为什么要把消息分发从 Netty IO 线程剥离？
Netty 的 Worker 线程是共享的，一个 Worker 线程负责多个 Channel。如果某个 Channel 的消息处理耗时 50ms（比如查数据库），同一个 Worker 上的其他 100 个 Channel 这 50ms 内都收不到数据。
用 CompletableFuture.runAsync 把业务逻辑放到独立线程池，Worker 线程只负责收发数据，IO 和业务完全解耦。
线程池队列长度也做了保护：超过 1000 个任务排队时直接丢弃，防止任务堆积导致 OOM。这是一种 有界队列 + 丢弃策略 的背压设计。
背压（Backpressure）的两种实现：
本系统用了两层背压：
- Netty 写水位线（TCP 发送端背压）：
WriteBufferWaterMark(32KB, 128KB)。当待写数据超过高水位，Channel 变为不可写，ctx.channel().isWritable()返回 false。业务代码应该检查这个状态：
if (ctx.channel().isWritable()) {
ctx.writeAndFlush(response);
} else {
// 丢弃或缓存，避免 OOM
log.warn("Channel 不可写，丢弃消息");
}
- 线程池队列限制（业务处理端背压）：队列超过 1000 直接丢弃。这看似粗暴，但在高负载场景下，丢弃比堆积更安全。如果让队列无限增长，最终会拖垮整个 JVM。
背压的本质思想来自 响应式流（Reactive Streams） 规范：下游处理不过来时，必须通知上游减速或停止。Netty 的水位线机制就是背压在传输层的实现，线程池队列限制是背压在业务层的实现。
7.4 只支持 Protobuf，文本消息直接关闭连接
if (frame instanceof TextWebSocketFrame) {
log.warn("收到文本消息，系统仅支持 Protobuf 二进制格式，请升级客户端");
ctx.close();
return;
}
在 第二篇 Protobuf 协议设计 里详细说过为什么从 JSON 切到 Protobuf。这里直接把文本消息的口子堵死，防止老版本客户端用 JSON 发消息造成解析异常。
7.5 生产环境必须：SSL/TLS 配置
前面所有内容都建立在明文 WebSocket（ws://）的基础上。但生产环境必须使用加密连接（wss://），原因很简单：JWT Token 在握手请求头里明文传输，不用 TLS 等于裸奔。
SslHandler 在 Pipeline 中的位置：必须放在 HttpServerCodec 前面。因为 TLS 握手发生在 HTTP 请求之前——客户端先建立 TLS 连接，然后在这个加密通道里发送 HTTP 升级请求。如果 SslHandler 放在 HttpServerCodec 后面，HttpServerCodec 收到的是加密后的乱码字节，根本无法解码。
// WebSocketChannelInitializer.java - 生产环境 SSL 配置
@Override
protected void initChannel(SocketChannel ch) {
ChannelPipeline pipeline = ch.pipeline();
// ⓪ SSL/TLS 处理（必须在 HttpServerCodec 之前）
if (sslContext != null) {
pipeline.addLast(sslContext.newHandler(ch.alloc()));
}
// ① 调试日志
// ② HTTP 编解码（此时收到的已经是解密后的明文）
pipeline.addLast(new HttpServerCodec());
// ... 后续 Handler 不变
}
SslContext 的创建和证书加载：
@Configuration
public class SslConfig {
@Value("${im.netty.ssl.enabled:false}")
private boolean sslEnabled;
@Value("${im.netty.ssl.cert-path:}")
private String certPath;
@Value("${im.netty.ssl.key-path:}")
private String keyPath;
@Value("${im.netty.ssl.key-password:}")
private String keyPassword;
@Bean
public SslContext sslContext() throws SSLException {
if (!sslEnabled) {
return null; // 开发环境可以关闭 SSL
}
// 加载证书和私钥
InputStream certChain = new FileInputStream(certPath); // PEM 格式的证书链
InputStream key = new FileInputStream(keyPath); // PEM 格式的私钥
return SslContextBuilder.forServer(certChain, key, keyPassword)
// 推荐使用 JDK 的 SSL 提供者，OpenSSL 性能更好但需要额外依赖
// 如果引入了 netty-tcnative 依赖，可以用 OpenSSL:
// .sslProvider(SslProvider.OPENSSL)
.sslProvider(SslProvider.JDK)
// 只支持 TLS 1.2 和 1.3，禁用不安全的 TLS 1.0/1.1
.protocols("TLSv1.2", "TLSv1.3")
// 加密套件：优先使用 AEAD（GCM/ChaCha20）
.ciphers(Http2SecurityUtil.CIPHERS, SupportedCipherSuiteFilter.INSTANCE)
.build();
}
}
Nginx 终结 SSL vs Netty 直连 SSL：
在实际部署中，我们选择了 Nginx 终结 SSL，而不是让 Netty 直接处理 TLS。原因是：
| 方案 | 优点 | 缺点 |
|---|---|---|
| Nginx 终结 SSL | 证书管理集中、Nginx 的 OpenSSL 实现更成熟、可以复用 Nginx 的连接池 | 多一跳网络开销（通常在内网，影响极小） |
| Netty 直连 SSL | 少一跳，理论上延迟更低 | 证书管理分散到每个 im-connect 实例、需要引入 netty-tcnative 原生库 |
我们的部署架构是 客户端 → Nginx(443/wss) → im-connect(8085/ws)，Nginx 负责 TLS 终结，im-connect 内部走明文 WebSocket。这样 im-connect 不需要关心证书，SSL 配置只用在 Nginx 侧：
# Nginx 配置
server {
listen 443 ssl;
server_name im.example.com;
ssl_certificate /etc/nginx/ssl/im.example.com.pem;
ssl_certificate_key /etc/nginx/ssl/im.example.com.key;
ssl_protocols TLSv1.2 TLSv1.3;
location /ws {
proxy_pass http://192.168.1.131:8085;
proxy_http_version 1.1;
proxy_set_header Upgrade $http_upgrade;
proxy_set_header Connection "upgrade";
proxy_set_header X-Real-IP $remote_addr;
proxy_read_timeout 3600s; # WebSocket 长连接超时
}
}
但 SslContext 的代码我们保留着，方便在 Nginx 不可用的场景（比如开发环境直连）下快速启用 TLS。
8. 监控：Prometheus 指标 + 连接统计
8.1 MetricsHandler：请求级指标
@ChannelHandler.Sharable
public class MetricsHandler extends ChannelInboundHandlerAdapter {
// 总请求数
private static final Counter requests = Counter.build()
.name("netty_requests_total").register();
// 请求延迟分布
private static final Histogram requestLatency = Histogram.build()
.name("netty_request_latency_seconds")
.buckets(0.001, 0.005, 0.01, 0.025, 0.05, 0.1, 0.25, 0.5, 1, 2.5, 5)
.register();
// 按消息类型统计
private static final Counter msgReceived = Counter.build()
.name("netty_msg_received_total")
.labelNames("msg_type").register();
@Override
public void channelRead(ChannelHandlerContext ctx, Object msg) throws Exception {
requests.inc();
Histogram.Timer timer = requestLatency.startTimer();
try {
if (msg instanceof ImProtoRequest) {
msgReceived.labels(((ImProtoRequest) msg).getType().name()).inc();
}
super.channelRead(ctx, msg);
} finally {
timer.observeDuration();
}
}
}
MetricsHandler 是无状态的（所有数据存在 Prometheus 的静态变量里），所以可以每次 new 一个新实例。
8.2 连接数和 ByteBuf 池监控
// MetricsConfig.java - Prometheus Gauge 注册
@Component
public class MetricsConfig {
@PostConstruct
public void init() {
// 连接数指标
Gauge.build("netty_connections_active", "Active connections")
.register()
.setChild(() -> (double) LocalChannelManager.getActiveConnectionCount());
Gauge.build("netty_online_users", "Online users")
.register()
.setChild(() -> (double) LocalChannelManager.getAllOnLineUserId().size());
// ByteBuf 池指标
Gauge.build("netty_buffer_direct_used_bytes", "Direct buffer used")
.register()
.setChild(() -> (double) PooledByteBufAllocator.DEFAULT.metric().usedDirectMemory());
Gauge.build("netty_buffer_heap_used_bytes", "Heap buffer used")
.register()
.setChild(() -> (double) PooledByteBufAllocator.DEFAULT.metric().usedHeapMemory());
}
}
Grafana 面板上可以直接看到：
- 当前在线连接数
- 当前在线用户数
- ByteBuf 池的内存使用量（堆内 + 堆外）
- 请求延迟 P50/P95/P99
9. 优雅关闭：不丢消息地停机
// NettyServer.java
@PreDestroy
public void shutdownGracefully() {
// 1. 关闭服务器通道（不再接受新连接）
if (serverChannel != null && serverChannel.isActive()) {
serverChannel.close().sync();
}
// 2. 优雅关闭 EventLoopGroup
bossGroup.shutdownGracefully();
workerGroup.shutdownGracefully();
}
// ShutdownHandler.java
@Component
public class ShutdownHandler implements ApplicationListener<ContextClosedEvent> {
@Override
public void onApplicationEvent(ContextClosedEvent event) {
// 清理所有用户的 Redis 在线状态
Set<String> userIds = LocalChannelManager.getAllOnLineUserId();
for (String userId : userIds) {
userStatusManagerService.userDisconnectAfter(userId);
}
LocalChannelManager.closeAllConnections();
}
}
关闭流程：
- 停止接受新连接（关闭 ServerSocketChannel）
- 关闭所有已建立的连接（Channel.close）
- 清理本地映射（LocalChannelManager.clear）
- 清理 Redis 状态（在线状态、Token 映射）
- 释放线程池资源（EventLoopGroup.shutdownGracefully）
shutdownGracefully() 的特点是：它会等待所有正在处理的任务完成后再关闭，不会粗暴地中断正在执行的消息处理。
9.1 优雅关闭完整时序
上面的代码给出了骨架，但线上实际关闭的过程要精细得多。一次完整的优雅停机，从触发到完成，需要经历以下步骤：
触发停机（SIGTERM / kill / Spring Actuator shutdown）
│
▼
① Nginx 摘流（从 upstream 移除该节点）
│ 新连接不再路由到本节点
│ 已有连接不受影响
▼
② Spring 容器开始关闭，触发 @PreDestroy
│
├── ②a 关闭 ServerSocketChannel
│ serverChannel.close().sync()
│ → 操作系统层面关闭监听端口
│ → 新的 TCP SYN 包会被拒绝（Connection Refused）
│ → 已建立的连接不受影响
│
├── ②b 等待在途消息处理完成（quiet period）
│ 业务线程池：等队列中的任务执行完毕
│ Worker EventLoop：等已读取但未处理完的消息走完 Pipeline
│ 时间窗口：默认 2 秒（quietPeriod），最长等 15 秒（timeout）
│
├── ②c 向所有已连接客户端发送 CloseWebSocketFrame
│ 遍历 LocalChannelManager 中的所有 Channel
│ 逐个发送 CloseWebSocketFrame（正常关闭帧，状态码 1000）
│ 客户端收到后会主动断开，触发 channelInactive 回调
│
├── ②d 关闭所有 Channel
│ LocalChannelManager.closeAllConnections()
│ 遍历 userIdChannelMap，逐个 Channel.close()
│
├── ②e 清理 Redis 在线状态
│ 遍历所有在线用户，调用 userStatusManagerService.userDisconnectAfter()
│ 删除 Redis 中的在线标记、设备信息
│ 这一步必须在 Channel 关闭之后——否则会出现短暂的"用户不在线"
│ 但实际上已经连着（channelInactive 还没触发）的不一致状态
│ （注意：因为是 Redis 远程操作，这一步即使部分失败也不影响连接关闭）
│
└── ②f 释放 EventLoopGroup 资源
bossGroup.shutdownGracefully(2, 15, TimeUnit.SECONDS)
workerGroup.shutdownGracefully(2, 15, TimeUnit.SECONDS)
→ quietPeriod=2s：等待 2 秒，期间新提交的任务会被拒绝
→ timeout=15s：最多等 15 秒，超时后强制关闭
为什么需要 Nginx 摘流（步骤 ①）？
如果不摘流直接停机，Nginx 还会把新连接路由到正在关闭的节点上。虽然 ServerSocketChannel.close() 会拒绝新连接，但在这之前可能有 TCP 握手已经完成但 HTTP 升级还没开始的连接——这些连接会收到一个 RST 而不是正常的关闭帧，客户端体验很差。
通过 Nginx 摘流，先停止新连接进入，等在途连接自然关闭或超时关闭，再执行后续步骤。在生产环境中，这一步通常通过调用 Nginx 的 API 或修改 upstream 配置实现，也可以配合 Kubernetes 的 preStop hook：
# Kubernetes deployment.yaml
lifecycle:
preStop:
exec:
command: ["/bin/sh", "-c", "sleep 10"] # 给 Nginx/Ingress 时间摘流
Kubernetes 发送 SIGTERM 后，preStop hook 会先执行 sleep 10，这期间 Pod 的 Ready 状态变为 false，Service 不再把流量路由到这个 Pod。等 sleep 结束后才真正开始 Spring 容器的关闭流程。
shutdownGracefully 的两个参数：
bossGroup.shutdownGracefully(2, 15, TimeUnit.SECONDS);
- quietPeriod（2 秒）：静默期。在这段时间内，EventLoop 不接受新任务，但会处理完已提交的任务。如果所有任务在 1 秒内就处理完了，不会傻等 2 秒，直接关闭。
- timeout（15 秒）：最大等待时间。如果 15 秒后还有任务没处理完，强制关闭。这是兜底——防止某个卡住的任务（比如死锁、外部服务无响应）导致进程永远不退出。
这个设计在 IM 场景下非常关键：如果粗暴关闭，正在处理中的消息（已经从 Channel 读取但还没写入 MongoDB）就会丢失。优雅关闭确保了这些在途消息要么处理完毕，要么超时后放弃（但不会丢——因为客户端的重连重发机制会兜底，这个在 05 篇讲）。
10. 总结：Pipeline 是骨架，心跳是脉搏，连接管理是心脏
| 组件 | 职责 | 关键设计 |
|---|---|---|
| NettyServer | 启动引导 | Epoll 自动检测，线程数可配，ByteBuf 池化 |
| WebSocketChannelInitializer | Pipeline 编排 | 11 个 Handler 严格有序，协议→安全→业务 |
| AuthHandler | JWT 认证 | 认证成功自移除，IP 防暴力破解 |
| IdleStateHandler + HeartBeatHandler | 心跳保活 | 三次容错，主动 Ping，关闭前二次确认 |
| LocalChannelManager | 连接管理 | 四张 ConcurrentHashMap，多设备支持 |
| ConnectionLimitHandler | 连接限制 | Redis 分布式，全局 + 单 IP + 频率三层限制 |
| FlowControlHandler | 流量控制 | Redis 原子计数，频率 + 大小 + 带宽三维限制 |
| MetricsHandler | 指标采集 | Prometheus Counter + Histogram |
| WebSocketServerHandler | 帧处理 | Protobuf 解析，业务线程隔离，背压保护 |
一个健壮的长连接层，不是某个单一技术的堆砌，而是 Pipeline 编排 + 心跳保活 + 连接管理 + 安全防护 + 监控告警 的系统工程。每一个细节都决定了你的 IM 系统在 10 万在线用户时是稳如磐石还是全线崩溃。
我是 蝎子莱莱爱打怪，欢迎关注我的公众号和星球，文章将第一时间发表到公众号和星球：蝎子莱莱爱打怪
此系列35 篇文章将全量发表到知识星球： 我正在「蝎子莱莱爱打怪·AI与IM学习」和朋友们讨论有趣的话题，你⼀起来吧？ t.zsxq.com/Vvopc

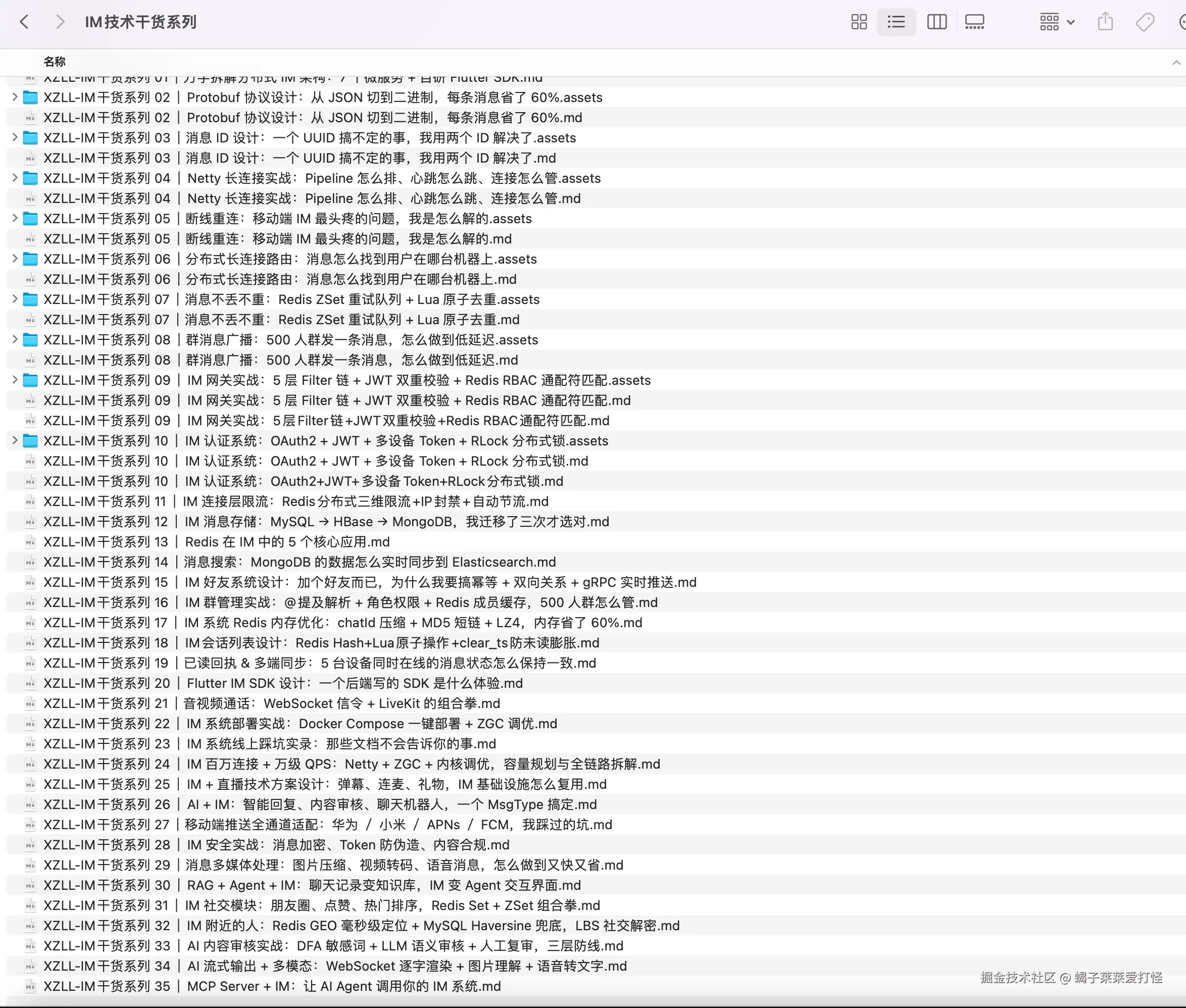

XZLL-IM 干货系列共 35 篇，从协议设计到消息投递、从存储方案到性能调优，全部基于真实项目源码，不是 PPT 架构，是踩出来的实战经验。
欢迎点赞、收藏、关注。
