Android OTA 升级原理和流程介绍

潘潘潘
120 阅读55分钟

1 update.zip 包分析

本篇及后续篇幅将通过分析 update.zip 包在 Android 系统升级中的具体过程，来理解 Android 系统中 Recovery 模式服务的工作原理。我们先从 update.zip 包的制作开始，然后依次分析 Android 系统的启动模式、Recovery 工作原理、如何从上层选择 System Update 到重启进入 Recovery 服务，以及 Recovery 服务中具体如何处理 update.zip 包升级、安装脚本 updater-script 是怎样被解析并执行的等一系列问题。分析过程中所用的 Android 源码是 gingerbread0919（tcc88xx 开发板标配），测试开发板是 tcc88xx。这是我在工作中总结的文档，当然在网上参考了不少内容，如有雷同纯属巧合。在分析过程中也存在很多未解决的问题，也希望大家不吝指教。

1.1 update.zip 包的目录结构

|----boot.img ​ |----system/ ​ |----recovery/ ​ |----recovery-from-boot.p ​|----etc/ ​ |----install-recovery.sh ​ |---META-INF/ ​|CERT.RSA ​ |CERT.SF ​|MANIFEST.MF ​ |----com/ ​|----google/ ​ |----android/ ​|----update-binary ​ |----updater-script ​|----android/ ​ `|----metadata

1.2 update.zip 包目录结构详解

以上是我们用命令 make otapackage 制作的 update.zip 包的标准目录结构。

1、boot.img：更新 boot 分区所需要的文件。这个 boot.img 主要包括 kernel + ramdisk。

2、system/ 目录的内容在升级后会放在系统的 system 分区。主要用来更新系统的一些应用或应用会用到的一些库等。可以将 Android 源码编译后 out/target/product/tcc8800/system/ 中的所有文件拷贝到这个目录来代替。

3、recovery/ 目录中的 recovery-from-boot.p 是 boot.img 和 recovery.img 的补丁（patch），主要用来更新 recovery 分区，其中 etc/ 目录下的 install-recovery.sh 是更新脚本。

4、update-binary：一个二进制文件，相当于一个脚本解释器，能够识别 updater-script 中描述的操作。该文件在 Android 源码编译后 out/target/product/tcc8800/system/bin/updater 中生成，可将 updater 重命名为 update-binary 得到。该文件在具体更新包中的名字由源码 bootable/recovery/install.c 中的宏 ASSUMED_UPDATE_BINARY_NAME 的值而定。

5、updater-script：此文件是一个脚本文件，具体描述了更新过程。我们可以根据具体情况编写该脚本来适应具体需求。该文件的命名由源码 bootable/recovery/updater/updater.c 文件中的宏 SCRIPT_NAME 的值而定。

6、metadata 文件：描述设备信息及环境变量的元数据。主要包括一些编译选项、签名公钥、时间戳以及设备型号等。

7、我们还可以在包中添加 userdata 目录，来更新系统中的用户数据部分。这部分内容在更新后会存放在系统的 /data 目录下。

8、update.zip 包的签名：update.zip 更新包在制作完成后需要对其签名，否则在升级时会出现认证失败的错误提示。而且签名要使用和目标板一致的加密公钥。加密公钥及加密需要的三个文件在 Android 源码编译后生成的具体路径为：

out/host/linux-x86/framework/signapk.jar

build/target/product/security/testkey.x509.pem

build/target/product/security/testkey.pk8。

我们用命令 make otapackage 制作生成的 update.zip 包是已签过名的，如果自己做 update.zip 包时必须手动对其签名。

具体的加密方法：$ java -jar gingerbread/out/host/linux/framework/signapk.jar -w gingerbread/build/target/product/security/testkey.x509.pem gingerbread/build/target/product/security/testkey.pk8 update.zip update_signed.zip

以上命令在 update.zip 包所在的路径下执行，其中 signapk.jar、testkey.x509.pem 以及 testkey.pk8 文件的引用使用绝对路径。update.zip 是我们已经打好的包，update_signed.zip 是命令执行完生成的已经签过名的包。

9、MANIFEST.MF：这个 manifest 文件定义了与包的组成结构相关的数据，类似 Android 应用的 AndroidManifest.xml 文件。

10、CERT.RSA：与签名文件相关联的签名程序块文件，它存储了用于签名 JAR 文件的公共签名。

11、CERT.SF：这是 JAR 文件的签名文件，其中前缀 CERT 代表签名者。

另外，在具体升级时，对 update.zip 包的检查大致会分三步：① 检验 SF 文件与 RSA 文件是否匹配。② 检验 MANIFEST.MF 与签名文件中的 digest 是否一致。③ 检验包中的文件与 MANIFEST 中所描述的是否一致。

1.3 Android 升级包 update.zip 的生成过程分析

  1. update.zip 包的制作有两种方式，即手动制作和命令生成。

第一种，手动制作：即按照 update.zip 的目录结构手动创建我们需要的目录，然后将对应的文件拷贝到相应的目录下。比如我们向系统中新加一个应用程序，可以将新增的应用拷贝到我们新建的 update/system/app/ 下（system 目录是事先拷贝编译源码后生成的 system 目录），打包并签名后拷贝到 SD 卡就可以使用了。这种方式在实际的 tcc8800 开发板中未测试成功，签名部分未通过，可能与具体的开发板相关。

第二种，命令制作：Android 源码系统为我们提供了制作 update.zip 刷机包的命令，即 make otapackage。该命令在编译源码完成后并在源码根目录下执行。具体操作方式：在源码根目录下执行

① $ . build/envsetup.sh

② $ lunch 然后选择你需要的配置（如 17）

③ $ make otapackage

在编译完源码后最好再执行一遍上面的①、②步，防止执行③时出现未找到对应规则的错误提示。命令执行完成后生成的升级包位于 out/target/product/full_tcc8800_evm_target_files-eng.mumu.20120309.111059.zip，将这个包重新命名为 update.zip，并拷贝到 SD 卡中即可使用。

这种方式（即完全升级）在 tcc8800 开发板中已测试成功。

  1. 使用 make otapackage 命令生成 update.zip 的过程分析。

在源码根目录下执行 make otapackage 命令生成 update.zip 包主要分为两步：第一步是根据 Makefile 执行编译生成一个 update 原包（zip 格式）；第二步是运行一个 Python 脚本，以上一步准备的 zip 包作为输入，最终生成我们需要的升级包。下面进一步分析这两个过程。

第一步：编译 Makefile。对应的 Makefile 文件所在位置：build/core/Makefile。从该文件的 884 行（tcc8800，gingerbread0919）开始会生成一个 zip 包，这个包最后会用来制作 OTA package 或者 filesystem image。先将这部分对应的 Makefile 贴出来如下：

# -----------------------------------------------------------------
# A zip of the directories that map to the target filesystem.
# This zip can be used to create an OTA package or filesystem image
# as a post-build step.
#
name := $(TARGET_PRODUCT)
ifeq ($(TARGET_BUILD_TYPE),debug)
  name := $(name)_debug
endif
name := $(name)-target_files-$(FILE_NAME_TAG)

intermediates := $(call intermediates-dir-for,PACKAGING,target_files)
BUILT_TARGET_FILES_PACKAGE := $(intermediates)/$(name).zip
$(BUILT_TARGET_FILES_PACKAGE): intermediates := $(intermediates)
$(BUILT_TARGET_FILES_PACKAGE): \
        zip_root := $(intermediates)/$(name)

# $(1): Directory to copy
# $(2): Location to copy it to
# The "ls -A" is to prevent "acp s/* d" from failing if s is empty.
define package_files-copy-root
  if [ -d "$(strip $(1))" -a "$$(ls -A $(1))" ]; then \
    mkdir -p $(2) && \
    $(ACP) -rd $(strip $(1))/* $(2); \
  fi
endef

built_ota_tools := \
    $(call intermediates-dir-for,EXECUTABLES,applypatch)/applypatch \
    $(call intermediates-dir-for,EXECUTABLES,applypatch_static)/applypatch_static \
    $(call intermediates-dir-for,EXECUTABLES,check_prereq)/check_prereq \
    $(call intermediates-dir-for,EXECUTABLES,updater)/updater
$(BUILT_TARGET_FILES_PACKAGE): PRIVATE_OTA_TOOLS := $(built_ota_tools)

$(BUILT_TARGET_FILES_PACKAGE): PRIVATE_RECOVERY_API_VERSION := $(RECOVERY_API_VERSION)

ifeq ($(TARGET_RELEASETOOLS_EXTENSIONS),)
# default to common dir for device vendor
$(BUILT_TARGET_FILES_PACKAGE): tool_extensions := $(TARGET_DEVICE_DIR)/../common
else
$(BUILT_TARGET_FILES_PACKAGE): tool_extensions := $(TARGET_RELEASETOOLS_EXTENSIONS)
endif

# Depending on the various images guarantees that the underlying
# directories are up-to-date.
$(BUILT_TARGET_FILES_PACKAGE): \
        $(INSTALLED_BOOTIMAGE_TARGET) \
        $(INSTALLED_RADIOIMAGE_TARGET) \
        $(INSTALLED_RECOVERYIMAGE_TARGET) \
        $(INSTALLED_SYSTEMIMAGE) \
        $(INSTALLED_USERDATAIMAGE_TARGET) \
        $(INSTALLED_ANDROID_INFO_TXT_TARGET) \
        $(built_ota_tools) \
        $(APKCERTS_FILE) \
        $(HOST_OUT_EXECUTABLES)/fs_config \
        | $(ACP)
    @echo "Package target files: $@"
    $(hide) rm -rf $@ $(zip_root)
    $(hide) mkdir -p $(dir $@) $(zip_root)
    @# Components of the recovery image
    $(hide) mkdir -p $(zip_root)/RECOVERY
    $(hide) $(call package_files-copy-root, \
        $(TARGET_RECOVERY_ROOT_OUT),$(zip_root)/RECOVERY/RAMDISK)
ifdef INSTALLED_KERNEL_TARGET
    $(hide) $(ACP) $(INSTALLED_KERNEL_TARGET) $(zip_root)/RECOVERY/kernel
endif
ifdef INSTALLED_2NDBOOTLOADER_TARGET
    $(hide) $(ACP) \
        $(INSTALLED_2NDBOOTLOADER_TARGET) $(zip_root)/RECOVERY/second
endif
ifdef BOARD_KERNEL_CMDLINE
    $(hide) echo "$(BOARD_KERNEL_CMDLINE)" $(zip_root)/RECOVERY/cmdline
endif
ifdef BOARD_KERNEL_BASE
    $(hide) echo "$(BOARD_KERNEL_BASE)" $(zip_root)/RECOVERY/base
endif
ifdef BOARD_KERNEL_PAGESIZE
    $(hide) echo "$(BOARD_KERNEL_PAGESIZE)" $(zip_root)/RECOVERY/pagesize
endif
    @# Components of the boot image
    $(hide) mkdir -p $(zip_root)/BOOT
    $(hide) $(call package_files-copy-root, \
        $(TARGET_ROOT_OUT),$(zip_root)/BOOT/RAMDISK)
ifdef INSTALLED_KERNEL_TARGET
    $(hide) $(ACP) $(INSTALLED_KERNEL_TARGET) $(zip_root)/BOOT/kernel
endif
ifdef INSTALLED_2NDBOOTLOADER_TARGET
    $(hide) $(ACP) \
        $(INSTALLED_2NDBOOTLOADER_TARGET) $(zip_root)/BOOT/second
endif
ifdef BOARD_KERNEL_CMDLINE
    $(hide) echo "$(BOARD_KERNEL_CMDLINE)" $(zip_root)/BOOT/cmdline
endif
ifdef BOARD_KERNEL_BASE
    $(hide) echo "$(BOARD_KERNEL_BASE)" $(zip_root)/BOOT/base
endif
ifdef BOARD_KERNEL_PAGESIZE
    $(hide) echo "$(BOARD_KERNEL_PAGESIZE)" $(zip_root)/BOOT/pagesize
endif
    $(hide) $(foreach t,$(INSTALLED_RADIOIMAGE_TARGET),\
                mkdir -p $(zip_root)/RADIO; \
                $(ACP) $(t) $(zip_root)/RADIO/$(notdir $(t));)
    @# Contents of the system image
    $(hide) $(call package_files-copy-root, \
        $(SYSTEMIMAGE_SOURCE_DIR),$(zip_root)/SYSTEM)
    @# Contents of the data image
    $(hide) $(call package_files-copy-root, \
        $(TARGET_OUT_DATA),$(zip_root)/DATA)
    @# Extra contents of the OTA package
    $(hide) mkdir -p $(zip_root)/OTA/bin
    $(hide) $(ACP) $(INSTALLED_ANDROID_INFO_TXT_TARGET) $(zip_root)/OTA/
    $(hide) $(ACP) $(PRIVATE_OTA_TOOLS) $(zip_root)/OTA/bin/
    @# Files that do not end up in any images, but are necessary to
    @# build them.
    $(hide) mkdir -p $(zip_root)/META
    $(hide) $(ACP) $(APKCERTS_FILE) $(zip_root)/META/apkcerts.txt
    $(hide) echo "$(PRODUCT_OTA_PUBLIC_KEYS)" $(zip_root)/META/otakeys.txt
    $(hide) echo "recovery_api_version=$(PRIVATE_RECOVERY_API_VERSION)" $(zip_root)/META/misc_info.txt
ifdef BOARD_FLASH_BLOCK_SIZE
    $(hide) echo "blocksize=$(BOARD_FLASH_BLOCK_SIZE)" >$(zip_root)/META/misc_info.txt
endif
ifdef BOARD_BOOTIMAGE_PARTITION_SIZE
    $(hide) echo "boot_size=$(BOARD_BOOTIMAGE_PARTITION_SIZE)" >$(zip_root)/META/misc_info.txt
endif
ifdef BOARD_RECOVERYIMAGE_PARTITION_SIZE
    $(hide) echo "recovery_size=$(BOARD_RECOVERYIMAGE_PARTITION_SIZE)" >$(zip_root)/META/misc_info.txt
endif
ifdef BOARD_SYSTEMIMAGE_PARTITION_SIZE
    $(hide) echo "system_size=$(BOARD_SYSTEMIMAGE_PARTITION_SIZE)" >$(zip_root)/META/misc_info.txt
endif
ifdef BOARD_USERDATAIMAGE_PARTITION_SIZE
    $(hide) echo "userdata_size=$(BOARD_USERDATAIMAGE_PARTITION_SIZE)" >$(zip_root)/META/misc_info.txt
endif
    $(hide) echo "tool_extensions=$(tool_extensions)" >$(zip_root)/META/misc_info.txt
ifdef mkyaffs2_extra_flags
    $(hide) echo "mkyaffs2_extra_flags=$(mkyaffs2_extra_flags)" $(zip_root)/META/misc_info.txt
endif
    @# Zip everything up, preserving symlinks
    $(hide) (cd $(zip_root) && zip -qry ../$(notdir $@) .)
    @# Run fs_config on all the system files in the zip, and save the output
    $(hide) zipinfo -1 $@ | awk -F/ 'BEGIN { OFS="/" } /^SYSTEM// {$$1 = "system"; print}' | $(HOST_OUT_EXECUTABLES)/fs_config $(zip_root)/META/filesystem_config.txt
    $(hide) (cd $(zip_root) && zip -q ../$(notdir $@) META/filesystem_config.txt)


target-files-package: $(BUILT_TARGET_FILES_PACKAGE)


ifneq ($(TARGET_SIMULATOR),true)
ifneq ($(TARGET_PRODUCT),sdk)
ifneq ($(TARGET_DEVICE),generic)
ifneq ($(TARGET_NO_KERNEL),true)
ifneq ($(recovery_fstab),)

根据上面的 Makefile 可以分析这个包的生成过程：

第一步：创建一个 root_zip 根目录，并依次在此目录下创建所需要的如下其他目录

① 创建 RECOVERY 目录，并填充该目录的内容，包括 kernel 的镜像和 recovery 根文件系统的镜像。此目录最终用于生成 recovery.img。

② 创建并填充 BOOT 目录。包含 kernel 和 cmdline 以及 pagesize 大小等，该目录最终用来生成 boot.img。

③ 向 SYSTEM 目录填充 system image。

④ 向 DATA 填充 data image。

⑤ 用于生成 OTA package 包所需要的额外内容。主要包括一些 bin 命令。

⑥ 创建 META 目录并向该目录下添加一些文本文件，如 apkcerts.txt（描述 APK 文件用到的认证证书）、misc_info.txt（描述 Flash 内存的块大小以及 boot、recovery、system、userdata 等分区的大小信息）。

⑦ 使用保留连接选项压缩我们在上面获得的 root_zip 目录。

⑧ 使用 fs_config（build/tools/fs_config）配置上面的 zip 包内所有系统文件（system/ 下各目录、文件）的权限、属主等信息。fs_config 包含了一个头文件 #include "private/android_filesystem_config.h"，在这个头文件中以硬编码的方式设定了 system 目录下各文件的权限、属主。执行完配置后会将配置后的信息以文本方式输出到 META/filesystem_config.txt 中，并再一次 zip 压缩成我们最终需要的原始包。

第二步：上面的 zip 包只是一个编译过程中生成的原始包。

这个原始 zip 包在实际的编译过程中有两个作用：一是用来生成 OTA update 升级包，二是用来生成系统镜像。在编译过程中若生成 OTA update 升级包，会调用（具体位置在 Makefile 的 1037 行到 1058 行）一个名为 ota_from_target_files 的 Python 脚本，位置在 build/tools/releasetools/ota_from_target_files。这个脚本的作用是以第一步生成的 zip 原始包作为输入，最终生成可用的 OTA 升级 zip 包。

下面我们分析使用这个脚本生成最终 OTA 升级包的过程。

㈠ 首先看一下这个脚本开始部分的帮助文档。

Usage: ota_from_target_files [flags] input_target_files output_ota_package -b 过时的。 -k 签名所使用的密钥。 -i 生成增量 OTA 包时使用此选项。后面我们会用到这个选项来生成 OTA 增量包。 -w 是否清除 userdata 分区。 -n 在升级时是否不检查时间戳，缺省要检查，即缺省情况下只能基于旧版本升级。 -e 是否有额外运行的脚本。 -m 执行过程中生成脚本（updater-script）所需要的格式，目前有两种即 amend 和 edify。对应两种版本升级时会采用不同的解释器，缺省会同时生成两种格式的脚本。 -p 定义脚本用到的一些可执行文件的路径。 -s 定义额外运行脚本的路径。 -x 定义额外运行的脚本可能用的键值对。 -v 执行过程中打印出执行的命令。 -h 命令帮助。

㈡ 下面我们分析 ota_from_target_files 这个 Python 脚本是怎样生成最终 zip 包的。先将这个脚本的代码链接如下：

ota_from_target_files 的 Python 脚本

主函数 main 是 Python 的入口函数，我们从 main 函数开始看，大概看一下 main 函数（脚本最后）里的流程就能知道脚本的执行过程了。

① 在 main 函数的开头，首先将用户设定的 option 选项存入 OPTIONS 变量中，它是一个 Python 中的类。紧接着判断有没有额外的脚本，如果有就读入到 OPTIONS 变量中。 ② 解压缩输入的 zip 包，即我们在上文生成的原始 zip 包。然后判断是否用到 device-specific extensions（设备扩展），如果用到，随即读入到 OPTIONS 变量中。 ③ 判断是否签名，然后判断是否有新内容的增量源，有的话就解压该增量源包放入一个临时变量中（source_zip）。自此，所有的准备工作已完毕，随即会调用该脚本中最主要的函数 WriteFullOTAPackage(input_zip, output_zip)。 ④ WriteFullOTAPackage 函数的处理过程是：先获得脚本的生成器，默认格式是 edify；然后获得 metadata 元数据，此数据来自于 Android 的一些环境变量；然后获得设备配置参数比如 API 函数的版本；最后判断是否忽略时间戳。 ⑤ WriteFullOTAPackage 函数做完准备工作后就开始生成升级用的脚本文件（updater-script）了。生成脚本文件后将上一步获得的 metadata 元数据写入到输出包 out_zip。 ⑥ 至此，一个完整的 update.zip 升级包就生成了。生成位置在：out/target/product/tcc8800/full_tcc8800_evm-ota-eng.mumu.20120315.155326.zip。将升级包拷贝到 SD 卡中就可以用来升级了。 四、Android OTA 增量包 update.zip 的生成

在上面的过程中生成的 update.zip 升级包是全部系统的升级包，大小有 80M 多。这对手机用户来说，用来升级的流量是很大的。而且在实际升级中，我们只希望能够升级我们改变的那部分内容，这就需要使用增量包来升级。生成增量包的过程也需要上文中提到的 ota_from_target_files.py 的参与。

下面是制作 update.zip 增量包的过程。

① 在源码根目录下依次执行下列命令： ​ $ . build/envsetup.sh ​ $ lunch 选择 17 ​ $ make ​ $ make otapackage ​ 执行上面的命令后会在 out/target/product/tcc8800/ 下生成我们第一个系统升级包。我们先将其命名为 A.zip。

② 在源码中修改我们需要改变的部分，比如修改内核配置、增加新的驱动等。修改后再一次执行上面的命令，就会生成第二个修改后生成的 update.zip 升级包。将其命名为 B.zip。

③ 在上文中我们看了 ota_from_target_files.py 脚本的使用帮助，其中选项 -i 就是用来生成差分增量包的。使用方法是以上面的 A.zip 和 B.zip 包作为输入，以 update.zip 作为输出。生成的 update.zip 就是我们最后需要的增量包。

具体使用方式是：将上述两个包拷贝到源码根目录下，然后执行下面的命令：

$ ./build/tools/releasetools/ota_from_target_files -i A.zip B.zip update.zip

在执行上述命令时会出现未找到 recovery_api_version 的错误。原因是在执行上面的脚本时如果使用选项 -i 则会调用 WriteIncrementalOTAPackage，它会从 A 包和 B 包中的 META 目录下搜索 misc_info.txt 来读取 recovery_api_version 的值。但是在执行 make otapackage 命令时生成的 update.zip 包中没有这个目录，更没有这个文档。

此时我们就需要使用执行 make otapackage 生成的原始 zip 包。这个包的位置在 out/target/product/tcc8800/obj/PACKAGING/target_files_intermediates/ 目录下，它是在用命令 make otapackage 之后的中间产物，是最原始的升级包。我们将两次编译生成的包分别重命名为 A.zip 和 B.zip，并拷贝到 SD 卡根目录下重复执行上面的命令：

$ ./build/tools/releasetools/ota_from_target_files -i A.zip B.zip update.zip

在上述命令即将执行完毕时，device/telechips/common/releasetools.py 会调用 IncrementalOTA_InstallEnd，在这个函数中读取包中的 RADIO/bootloader.img。

而包中是没有这个目录和 bootloader.img 的。所以执行失败，未能生成对应的 update.zip。这可能与我们未修改 bootloader（升级 firmware）有关。

2 生成 OTA 增量包失败的解决方案

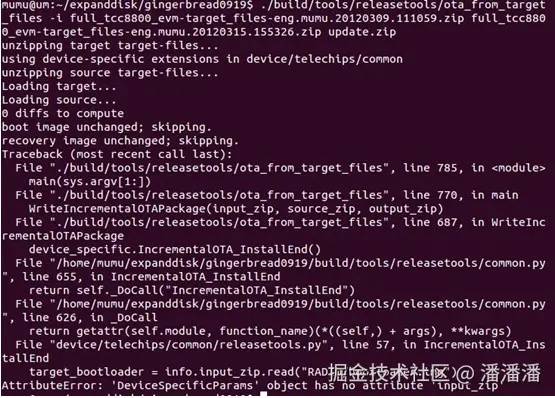

在上一篇末尾使用 ota_from_target_files 脚本制作 update.zip 增量包时失败，我们先将出现的错误贴出来。


在执行这个脚本的最后，读取 input_zip 中 RADIO/bootloader.img 时出现错误，显示 DeviceSpecificParams 这个对象中没有 input_zip 属性。

我们先从脚本中出现错误的调用函数开始查找。出现错误的调用位置是在函数 WriteIncrementalOTAPackage（443 行）中的 device_specific.IncrementalOTA_InstallEnd()，位于 WriteIncrementalOTAPackage() 的末尾。进一步跟踪源码发现，这是一个回调函数，它的具体执行方法位于源码中 /device/telechips/common/releasetools.py 脚本中的 IncrementalOTA_InstallEnd() 函数。下面就分析这个函数的作用。

releasetools.py 脚本中的两个函数 FullOTA_InstallEnd() 和 IncrementalOTA_InstallEnd() 的作用，都是从输入包中读取 RADIO/ 下的 bootloader.img 文件写到输出包中，同时生成安装 bootloader.img 时执行脚本的那部分命令。只不过一个是直接将输入包中的 bootloader.img 镜像写到输出包中，一个是先比较 target_zip 和 source_zip 中的 bootloader.img 是否不同（使用 -i 选项生成差分包时），然后将新的镜像写入输出包中。下面先将这个函数（位于 /device/telechips/common/releasetools.py）的具体实现贴出来：


我们的实际情况是，在用命令 make otapackage 时生成的包中是没有 RADIO 目录下的 bootloader.img 镜像文件的（因为这部分更新已被屏蔽掉了）。但是这个函数中对于从包中未读取到 bootloader.img 文件的情况是有错误处理的，即返回。所以我们要从出现的实际错误中寻找问题的原由。

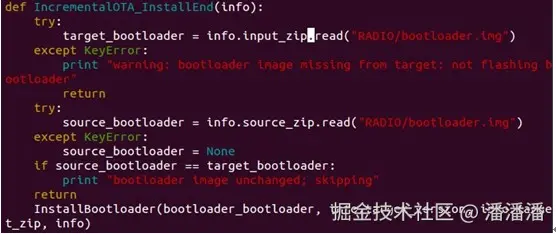

真正出现错误的地方是：

target_bootloader = info.input_zip.read("RADIO/bootloader.img")

出现错误的原因是：AttributeError: 'DeviceSpecificParams' object has no attribute 'input_zip'，提示我们 DeviceSpecificParams 对象没有 input_zip 这个属性。

在用 ota_from_target_files 脚本制作差分包时使用了 -i 选项，并且只有这种情况有三个参数，即 target_zip、source_zip、out_zip。而出现错误的地方是 target_bootloader = info.input_zip.read("RADIO/bootloader.img")，它使用的是 input_zip。我们要怀疑这个地方是不是用错了，而应该使用 info.target_zip.read()。下面可以证实一下我们的猜测。

从 ota_from_target_files 脚本中 WriteFullOTAPackage() 和 WriteIncrementalOTAPackage 这两个函数（分别用来生成全包和差分包）可以发现，在它们的开始部分都对 device_specific 进行了赋值。其中 WriteFullOTAPackage() 对应的参数是 input_zip 和 out_zip，而 WriteIncrementalOTAPackage 对应的是 target_zip、source_zip、out_zip。我们可以看一下在 WriteIncrementalOTAPackage 函数中这部分的具体实现：

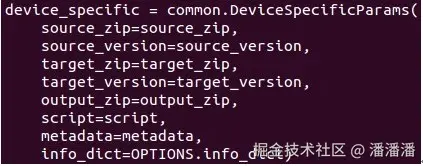

从上图可以发现，在 WriteIncrementalOTAPackage 函数对 DeviceSpecificParams 对象进行初始化时，确实使用的是 target_zip 而不是 input_zip。而在 releasetools.py 脚本中使用的却是 info.input_zip.read()，所以才会出现 DeviceSpecificParams 对象没有 input_zip 这个属性。由此我们找到了问题的所在（这是不是源码中的一个 Bug？）。

将 releasetools.py 脚本中 IncrementalOTA_InstallEnd(info) 函数里的 target_bootloader = info.input_zip.read("RADIO/bootloader.img") 改为 target_bootloader = info.target_zip.read("RADIO/bootloader.img")，然后重新执行上面提到的制作差分包命令，就生成了我们需要的差分包 update.zip。

3 差分包 update.zip 的更新测试

在上面制作差分包脚本命令中，生成差分包的原理是：参照第一个参数（target_zip），将第二个参数（source_zip）中不同的部分输出到第三个参数（output_zip）中。其中 target_zip 与 source_zip 的先后顺序不同，产生的差分包也将不同。

在实际的测试过程中，我们的增量包要删除之前添加的一个应用（在使用 update.zip 全包升级时增加的），其他的部分如内核都没有改动，所以生成的差分包很简单，只有 META-INF 这个文件夹。主要的不同都体现在 updater-script 脚本中，其中 #----start make changes here---- 之后的部分就是做出改变的部分，最主要的脚本命令是：delete("/system/app/CheckUpdateAll.apk", "/system/recovery.img"); 在具体更新时它将删除 CheckUpdateAll.apk 这个应用。

为了大家参考，还是把这个差分包的升级脚本贴出来，链接：

mount("yaffs2", "MTD", "system", "/system");
assert(file_getprop("/system/build.prop", "ro.build.fingerprint") == "telechips/full_tcc8800_evm/tcc8800:2.3.5/GRJ90/eng.mumu.20120309.100232:eng/test-keys" ||
       file_getprop("/system/build.prop", "ro.build.fingerprint") == "telechips/full_tcc8800_evm/tcc8800:2.3.5/GRJ90/eng.mumu.20120309.100232:eng/test-keys");
assert(getprop("ro.product.device") == "tcc8800" ||
       getprop("ro.build.product") == "tcc8800");
ui_print("Verifying current system...");
show_progress(0.100000, 0);

# ---- start making changes here ----

ui_print("Removing unneeded files...");
delete("/system/app/CheckUpdateAll.apk",
       "/system/recovery.img");
show_progress(0.800000, 0);
ui_print("Patching system files...");
show_progress(0.100000, 10);
ui_print("Symlinks and permissions...");
set_perm_recursive(0, 0, 0755, 0644, "/system");
set_perm_recursive(0, 2000, 0755, 0755, "/system/bin");
set_perm(0, 3003, 02750, "/system/bin/netcfg");
set_perm(0, 3004, 02755, "/system/bin/ping");
set_perm(0, 2000, 06750, "/system/bin/run-as");
set_perm_recursive(1002, 1002, 0755, 0440, "/system/etc/bluetooth");
set_perm(0, 0, 0755, "/system/etc/bluetooth");
set_perm(1000, 1000, 0640, "/system/etc/bluetooth/auto_pairing.conf");
set_perm(3002, 3002, 0444, "/system/etc/bluetooth/blacklist.conf");
set_perm(1002, 1002, 0440, "/system/etc/dbus.conf");
set_perm(1014, 2000, 0550, "/system/etc/dhcpcd/dhcpcd-run-hooks");
set_perm(0, 2000, 0550, "/system/etc/init.goldfish.sh");
set_perm_recursive(0, 0, 0755, 0555, "/system/etc/ppp");
set_perm_recursive(0, 2000, 0755, 0755, "/system/xbin");
set_perm(0, 0, 06755, "/system/xbin/librank");
set_perm(0, 0, 06755, "/system/xbin/procmem");
set_perm(0, 0, 06755, "/system/xbin/procrank");
set_perm(0, 0, 06755, "/system/xbin/su");
set_perm(0, 0, 06755, "/system/xbin/tcpdump");
unmount("/system");

在做更新测试时，我们要以 target_zip 系统为依据，也就是更新之前的开发板系统是用 target_zip 包升级后的系统。否则更新就会失败，因为在更新时会从系统对应的目录下读取设备以及时间戳等信息（updater-script 脚本一开始的部分），进行匹配正确后才进行下一步的安装。

所有准备都完成后，将我们制作的差分包放到 SD 卡中，在 Settings --> About Phone --> System Update --> Installed From SDCARD 执行更新。最后更新完成并重启后，我们会发现之前的 CheckUpdateAll.apk 被成功删掉了，大功告成！

至此终于将 update.zip 包以及其对应的差分包制作成功了。下面的文章开始具体分析制作的 update.zip 包在实际的更新中所走的过程！

以下的篇幅开始分析我们在上两个篇幅中生成的 update.zip 包在具体更新中所经过的过程，并根据源码分析每一部分的工作原理。

4 系统更新 update.zip 包的两种方式

  1. 通过上一个文档，我们知道了怎样制作一个 update.zip 升级包用于升级系统。Android 在升级系统时获得 update.zip 包的方式有两种。一种是离线升级，即手动拷贝升级包到 SD 卡（或 NAND）中，通过 Settings --> About Phone --> System Update --> 选择从 SD 卡升级。另一种是在线升级，即 OTA Install（over the air），用户通过在线下载升级包到本地然后更新。这种方式下的 update.zip 包一般被下载到系统的 /CACHE 分区下。
  2. 无论将升级包放在什么位置，在使用 update.zip 更新时都会重启并进入 Recovery 模式，然后启动 recovery 服务（/sbin/recovery）来安装我们的 update.zip 包。
  3. 为此，我们必须了解 Recovery 模式的工作原理，以及 Android 系统重启时怎样进入 Recovery 工作模式而不是其他模式（如正常模式）。

5 Android 系统中三种启动模式

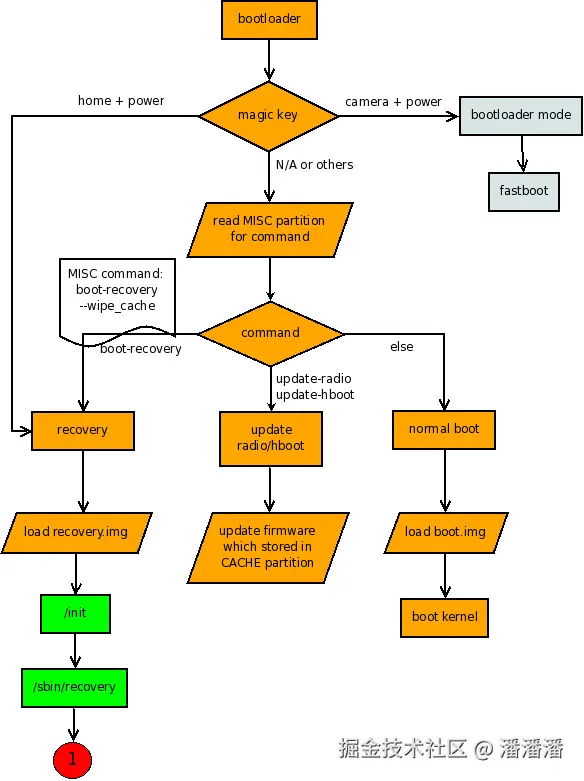

首先我们要了解 Android 系统启动后可能会进入的几种工作模式。先看下图： image.png

由上图可知，Android 系统启动后可能进入的模式有以下几种：

5.1 MAGIC KEY（组合键）

即用户在启动后通过按下组合键，进入不同的工作模式，具体有两种：

① camera + power：若用户在启动刚开始按了 camera + power 组合键，则会进入 bootloader 模式，并可进一步进入 fastboot（快速刷机模式）。

② home + power：若用户在启动刚开始按了 home + power 组合键，系统会直接进入 Recovery 模式。以这种方式进入 Recovery 模式时，系统会进入一个简单的 UI（使用了 minui）界面，用来提示用户进一步操作。在 tcc8800 开发板中提供了以下几种选项操作：

"reboot system now"

"apply update from sdcard"

"wipe data/factory reset"

"wipe cache partition"

5.2 正常启动

若启动过程中用户没有按下任何组合键，bootloader 会读取位于 MISC 分区的启动控制信息块 BCB（Bootloader Control Block）。它是一个结构体，存放着启动命令 command。根据不同的命令，系统又可以进入三种不同的启动模式。我们先看一下这个结构体的定义：

struct bootloader_message {

char command[32]; // 存放不同的启动命令

char status[32]; // update-radio 或 update-hboot 完成后存放执行结果

char recovery[1024]; // 存放 /cache/recovery/command 中的命令

};

我们先看 command 可能的值，其他的在后文具体分析。command 可能的值有两种，与值为空（即没有命令）一起区分三种启动模式：

① command == "boot-recovery" 时，系统会进入 Recovery 模式。Recovery 服务会具体根据 /cache/recovery/command 中的命令执行相应的操作（例如，升级 update.zip 或擦除 cache、data 等）。

② command == "update-radio" 或 "update-hboot" 时，系统会进入更新 firmware（更新 bootloader），具体由 bootloader 完成。

③ command 为空时，即没有任何命令，系统会进入正常启动，最后进入主系统（main system）。这是最通常的启动流程。

Android 系统不同启动模式的进入是在不同情形下触发的。我们从 SD 卡中升级 update.zip 时会进入 Recovery 模式是其中一种，其他的比如系统崩溃，或者在命令行输入启动命令时也会进入 Recovery 或其他启动模式。

为了了解我们的 update.zip 包具体是怎样在 Recovery 模式中更新完成并重启到主系统的，我们还要分析 Android 中 Recovery 模式的工作原理。下一篇开始看具体的 Recovery 模式工作原理，以及其在更新中的重要作用。

在使用 update.zip 包升级时，怎样从主系统（main system）重启进入 Recovery 模式，进入 Recovery 模式后怎样判断做何种操作，以及怎样获得主系统发送给 Recovery 服务的命令——这一系列问题的解决，是通过整个软件平台不同部分之间的密切通信配合来完成的。为此，我们必须要了解 Recovery 模式的工作原理，这样才能知道我们的 update.zip 包是怎样一步步进入 Recovery 中升级并最后到达主系统的。

6 Recovery 模式中的三个部分

Recovery 的工作需要整个软件平台的配合，从通信架构上来看，主要有三个部分。

① MainSystem：即上面提到的正常启动模式（BCB 中无命令），是用 boot.img 启动的系统，也是 Android 的正常工作模式。更新时，在这种模式中我们的上层操作就是使用 OTA 或从 SD 卡中升级 update.zip 包。在重启进入 Recovery 模式之前，会向 BCB 中写入命令，以便在重启后告诉 bootloader 进入 Recovery 模式。

② Recovery：系统进入 Recovery 模式后会装载 Recovery 分区，该分区包含 recovery.img（与 boot.img 相同，包含了标准的内核和根文件系统）。进入该模式后主要是运行 Recovery 服务（/sbin/recovery）来做相应的操作（重启、升级 update.zip、擦除 cache 分区等）。

③ Bootloader：除了正常的加载启动系统之外，还会通过读取 MISC 分区（BCB）获得来自 Main System 和 Recovery 的消息。

7 Recovery 模式中的两个通信接口

在 Recovery 服务中，上述三个实体之间的通信是必不可少的，它们相互之间又有以下两个通信接口。

7.1 通过 CACHE 分区中的三个文件

Recovery 通过 /cache/recovery/ 目录下的三个文件与 Main System 通信。具体如下：

① /cache/recovery/command：这个文件保存着 Main System 传给 Recovery 的命令行，每一行就是一条命令，支持以下几种的组合。

--send_intent=anystring：将文本输出到 recovery/intent。在 Recovery 结束时，在 finish_recovery 函数中将定义的 intent 字符串作为参数传进来，并写入到 /cache/recovery/intent 中。

--update_package=root:path：验证并安装一个 OTA package 文件。Main System 将这条命令写入时，代表系统需要升级。在进入 Recovery 模式后，将该文件中的命令读取并写入 BCB 中，然后进行相应的更新 update.zip 包的操作。

--wipe_data：擦除用户数据（以及 cache），然后重启。擦除 data 分区时必须要擦除 cache 分区。

--wipe_cache：擦除 cache（但不擦除用户数据），然后重启。

② /cache/recovery/log：Recovery 模式在工作中的 Log 打印。在 recovery 服务运行过程中，stdout 以及 stderr 会重定向到 /tmp/recovery.log，在 recovery 退出之前会将其转存到 /cache/recovery/log 中，供查看。

③ /cache/recovery/intent：Recovery 传递给 Main System 的信息。作用不详。

7.2 通过 BCB（Bootloader Control Block）

BCB 是 bootloader 与 Recovery 的通信接口，也是 Bootloader 与 Main System 之间的通信接口。存储在 Flash 中的 MISC 分区，占用三个 page，其本身就是一个结构体，具体成员及各成员含义如下：

struct bootloader_message {

char command[32];

char status[32];

char recovery[1024];

};

① command 成员：其可能的取值我们在上文已经分析过了，即当我们想要在重启后进入 Recovery 模式时，会更新这个成员的值。另外，在成功更新后结束 Recovery 时，会清除这个成员的值，防止重启时再次进入 Recovery 模式。

② status：在完成相应的更新后，Bootloader 会将执行结果写入到这个字段。

③ recovery：可被 Main System 写入，也可被 Recovery 服务程序写入。该文件的内容格式为：

"recovery\n

该文件存储的就是一个字符串，必须以 recovery\n 开头，否则这个字段的所有内容域会被忽略。recovery\n 之后的部分，是 /cache/recovery/command 支持的命令。可以将其理解为 Recovery 操作过程中对命令操作的备份。Recovery 对其操作的过程为：先读取 BCB，然后读取 /cache/recovery/command，然后将二者重新写回 BCB，这样在进入 Main System 之前，确保操作被执行。在操作之后、进入 Main System 之前，Recovery 又会清空 BCB 的 command 域和 recovery 域，这样确保重启后不再进入 Recovery 模式。

8 如何从 Main System 重启并进入 Recovery 模式

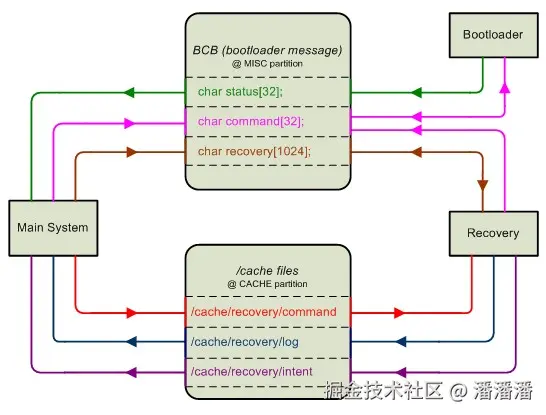

我们先看一下以上三个部分是怎样进行通信的，先看下图： image.png

我们只看从 Main System 如何进入 Recovery 模式，其他的通信在后文中详述。

先从 Main System 开始看。当我们在 Main System 使用 update.zip 包进行升级时，系统会重启并进入 Recovery 模式。在系统重启之前，我们可以看到，Main System 必定会向 BCB 中的 command 域写入 boot-recovery（粉红色线），用来告知 Bootloader 重启后进入 recovery 模式。这一步是必须的。

至于 Main System 是否向 recovery 域写入值，我们在源码中不能肯定这一点。即便如此，重启进入 Recovery 模式后，Bootloader 会从 /cache/recovery/command 中读取值并放入到 BCB 的 recovery 域。而 Main System 在重启之前，肯定会向 /cache/recovery/command 中写入 Recovery 将要进行的操作命令。

至此，我们就大概知道了，在上层使用 update.zip 升级时，主系统是怎样告知重启后的系统进入 Recovery 模式的，以及在 Recovery 模式中要完成什么样的操作。

下一篇开始分析第一个阶段，即我们在上层使用 update.zip 包升级时，Main System 怎样重启并进入 Recovery 服务的细节流程。

文章开头我们就提到 update.zip 包来源有两种：

一个是 OTA 在线下载（一般下载到 /CACHE 分区）；

一个是手动拷贝到 SD 卡中。不论是哪种方式获得 update.zip 包，

在进入 Recovery 模式前，都未对这个 zip 包做处理，只是在重启之前将 zip 包的路径告诉了 Recovery 服务（通过将 --update_package=CACHE:some_filename.zip 或 --update_package=SDCARD:update.zip 命令写入到 /cache/recovery/command 中）。在这里我们假设 update.zip 包已经制作好并拷贝到了 SD 卡中，并以 Settings --> About Phone --> System Update --> Installed From SDCARD 方式升级。

我们的测试开发板是 TCC8800，使用的 Android 源码是 gingerbread0919，在这种方式下升级的源码位于 gingerbread/device/telechips/common/apps/TelechipsSystemUpdater/src/com/telechips/android/systemupdater/ 下。下面我们具体分析这种升级方式下，我们的 update.zip 是怎样从上层一步步进入到 Recovery 模式的。

9 从 System Update 到 Reboot

当我们依次选择 Settings --> About Phone --> System Update --> Installed From SDCARD 后，会弹出一个对话框，提示已有 update.zip 包是否现在更新，我们从这个地方跟踪。这个对话框的源码是 SystemUpdateInstallDialog.java。

9.1 mNowButton 按钮的监听事件：调用 mService.rebootAndUpdate(new File(mFile))

这个 mService 就是 SystemUpdateService 的实例。这个类所在的源码文件是 SystemUpdateService.java。这个函数的参数是一个文件，它肯定就是我们的 update.zip 包了。我们可以证实一下这个猜想。

9.2 mFile 的值

在 SystemUpdateInstallDialog.java 中的 ServiceConnection 中我们可以看到，这个 mFile 的值有两个来源。

来源一：

mFile 的一个来源是这个"是否立即更新"提示框接收的上一个 Activity 以 "file" 标记传来的值。这个 Activity 就是 SystemUpdate.java，它是一个 PreferenceActivity 类型的。在其 onPreferenceChange 函数中定义了向下一个 Activity 传送的值，这个值是根据我们不同的选择而定的。如果我们在之前选择了从 SD 卡安装，则这个传下去的 "file" 值为 "/sdcard/update.zip"。如果选择了从 NAND 安装，则对应的值为 "/nand/update.zip"。

来源二：

另一个来源是从 mService.getInstallFile() 获得。我们进一步跟踪就可发现，上面这个函数获得的值就是 "/cache" + mUpdateFileURL.getFile()，这就是 OTA 在线下载后对应的文件路径。不论参数 mFile 的来源如何，我们可以发现在 mNowButton 按钮的监听事件里，是将整个文件（也就是我们的 update.zip 包）作为参数往 rebootAndUpdate() 中传递的。

9.3 rebootAndUpdate

在这个函数中，Main System 做了重启前的准备。继续跟踪下去会发现，在 SystemUpdateService.java 中的 rebootAndUpdate 函数中新建了一个线程，在这个线程中最后调用的就是 RecoverySystem.installPackage(mContext, mFile)，我们的 update.zip 包也被传递进来了。

9.4 RecoverySystem 类

RecoverySystem 类的源码所在文件路径为：gingerbread0919/frameworks/base/core/java/android/os/RecoverySystem.java。我们关心的是 installPackage(Context context, File packageFile) 函数。这个函数首先根据我们传过来的包文件，获取这个包文件的绝对路径 filename，然后将其拼成 arg = "--update_package=" + filename。它最终会被写入到 BCB 中，这就是重启进入 Recovery 模式后 Recovery 服务要进行的操作。它被传递到函数 bootCommand(context, arg)。

9.5 bootCommand()

在这个函数中才是 Main System 在重启前真正做的准备。主要做了以下事情：首先创建 /cache/recovery/ 目录，删除这个目录下的 command 和 log（可能不存在）文件在 SQLite 数据库中的备份，然后将上面④步中的 arg 命令写入到 /cache/recovery/command 文件中。下一步就是真正重启了。接下来看一下在重启函数 reboot 中所做的事情。

9.6 pm.reboot()

重启之前先获得了 PowerManager（电源管理）并进一步获得其系统服务，然后调用了 pm.reboot("recovery") 函数。它就是 gingerbread0919/bionic/libc/unistd/reboot.c 中的 reboot 函数。这个函数实际上是一个系统调用，即 __reboot(LINUX_REBOOT_MAGIC1, LINUX_REBOOT_MAGIC2, mode, NULL)。从这个函数我们可以看出前两个参数就代表了我们的组合键，mode 就是我们传过来的 "recovery"。再进一步跟踪就到了汇编代码了，我们无法直接查看它的具体实现细节。但可以肯定的是，这个函数只将 "recovery" 参数传递过去了，之后将 "boot-recovery" 写入到了 MISC 分区的 BCB 数据块的 command 域中。这样在重启之后 Bootloader 才知道要进入 Recovery 模式。

在这里我们无法肯定 Main System 在重启之前对 BCB 的 recovery 域是否进行了操作。其实在重启前是否更新 BCB 的 recovery 域是不重要的，因为进入 Recovery 服务后，Recovery 会自动去 /cache/recovery/command 中读取要进行的操作，然后写入到 BCB 的 recovery 域中。

至此，Main System 就开始重启并进入 Recovery 模式。在这之前 Main System 做的最实质的就是两件事：一是将 "boot-recovery" 写入 BCB 的 command 域，二是将 --update_package=/cache/update.zip 或 --update_package=/sdcard/update.zip 写入 /cache/recovery/command 文件中。下面的部分就开始重启并进入 Recovery 服务了。

10 从 reboot 到 Recovery 服务

这个过程我们在上文（对照第一个图）已经讲过了。从 Bootloader 开始，如果没有组合键按下，就从 MISC 分区读取 BCB 块的 command 域（在主系统时已经将 "boot-recovery" 写入），然后就以 Recovery 模式开始启动。与正常启动不同的是，Recovery 模式下加载的镜像是 recovery.img。这个镜像与 boot.img 类似，也包含了标准的内核和根文件系统。其后就与正常的启动系统类似，也是启动内核，然后启动文件系统。在进入文件系统后会执行 /init，init 的配置文件就是 /init.rc。这个配置文件来自 bootable/recovery/etc/init.rc。查看这个文件我们可以看到它做的事情很简单：

① 设置环境变量。

② 建立 etc 连接。

③ 新建目录，备用。

④ 挂载 /tmp 为内存文件系统 tmpfs。

⑤ 启动 recovery（/sbin/recovery）服务。

⑥ 启动 adbd 服务（用于调试）。

这里最重要的当然就是 recovery 服务了。在 Recovery 服务中将要完成我们的升级工作。

我们将在下一篇详细分析 Recovery 服务的流程细节。

Recovery 服务毫无疑问是 Recovery 启动模式中最核心的部分。它完成 Recovery 模式所有的工作。Recovery 程序对应的源码文件位于：/gingerbread0919/bootable/recovery/recovery.c。

11 Recovery 的三类服务

先看一下在这个源码文件中开始部分的一大段注释，这将对我们理解 Recovery 服务的主要功能有很大帮助。代码如下：

/*
 * The recovery tool communicates with the main system through /cache files.
 *   /cache/recovery/command - INPUT - command line for tool, one arg per line
 *   /cache/recovery/log - OUTPUT - combined log file from recovery run(s)
 *   /cache/recovery/intent - OUTPUT - intent that was passed in
 *
 * The arguments which may be supplied in the recovery.command file:
 *   --send_intent=anystring - write the text out to recovery.intent
 *   --update_package=path - verify install an OTA package file
 *   --wipe_data - erase user data (and cache), then reboot
 *   --wipe_cache - wipe cache (but not user data), then reboot
 *   --set_encrypted_filesystem=on|off - enables / diasables encrypted fs
 *
 * After completing, we remove /cache/recovery/command and reboot.
 * Arguments may also be supplied in the bootloader control block (BCB).
 * These important scenarios must be safely restartable at any point:
 *
 * FACTORY RESET
 * 1. user selects "factory reset"
 * 2. main system writes "--wipe_data" to /cache/recovery/command
 * 3. main system reboots into recovery
 * 4. get_args() writes BCB with "boot-recovery" and "--wipe_data"
 *    -- after this, rebooting will restart the erase --
 * 5. erase_volume() reformats /data
 * 6. erase_volume() reformats /cache
 * 7. finish_recovery() erases BCB
 *    -- after this, rebooting will restart the main system --
 * 8. main() calls reboot() to boot main system
 *
 * OTA INSTALL
 * 1. main system downloads OTA package to /cache/some-filename.zip
 * 2. main system writes "--update_package=/cache/some-filename.zip"
 * 3. main system reboots into recovery
 * 4. get_args() writes BCB with "boot-recovery" and "--update_package=..."
 *    -- after this, rebooting will attempt to reinstall the update --
 * 5. install_package() attempts to install the update
 *    NOTE: the package install must itself be restartable from any point
 * 6. finish_recovery() erases BCB
 *    -- after this, rebooting will (try to) restart the main system --
 * 7. ** if install failed **
 *    7a. prompt_and_wait() shows an error icon and waits for the user
 *    7b; the user reboots (pulling the battery, etc) into the main system
 * 8. main() calls maybe_install_firmware_update()
 *    ** if the update contained radio/hboot firmware **:
 *    8a. m_i_f_u() writes BCB with "boot-recovery" and "--wipe_cache"
 *        -- after this, rebooting will reformat cache & restart main system --
 *    8b. m_i_f_u() writes firmware image into raw cache partition
 *    8c. m_i_f_u() writes BCB with "update-radio/hboot" and "--wipe_cache"
 *        -- after this, rebooting will attempt to reinstall firmware --
 *    8d. bootloader tries to flash firmware
 *    8e. bootloader writes BCB with "boot-recovery" (keeping "--wipe_cache")
 *        -- after this, rebooting will reformat cache & restart main system --
 *    8f. erase_volume() reformats /cache
 *    8g. finish_recovery() erases BCB
 *        -- after this, rebooting will (try to) restart the main system --
 * 9. main() calls reboot() to boot main system
 *
 * SECURE FILE SYSTEMS ENABLE/DISABLE
 * 1. user selects "enable encrypted file systems"
 * 2. main system writes "--set_encrypted_filesystems=on|off" to
 *    /cache/recovery/command
 * 3. main system reboots into recovery
 * 4. get_args() writes BCB with "boot-recovery" and
 *    "--set_encrypted_filesystems=on|off"
 *    -- after this, rebooting will restart the transition --
 * 5. read_encrypted_fs_info() retrieves encrypted file systems settings from /data
 *    Settings include: property to specify the Encrypted FS istatus and
 *    FS encryption key if enabled (not yet implemented)
 * 6. erase_volume() reformats /data
 * 7. erase_volume() reformats /cache
 * 8. restore_encrypted_fs_info() writes required encrypted file systems settings to /data
 *    Settings include: property to specify the Encrypted FS status and
 *    FS encryption key if enabled (not yet implemented)
 * 9. finish_recovery() erases BCB
 *    -- after this, rebooting will restart the main system --
 * 10. main() calls reboot() to boot main system
 */

从注释中我们可以看到，Recovery 的服务内容主要有三类：

① FACTORY RESET，恢复出厂设置。

② OTA INSTALL，即我们的 update.zip 包升级。

③ ENCRYPTED FILE SYSTEM ENABLE/DISABLE，使能/关闭加密文件系统。具体的每一类服务的大概工作流程，注释中都有，我们在下文中会详细讲解 OTA INSTALL 的工作流程。这三类服务的大概流程都是通用的，只是不同操作体现为不同的操作细节。下面我们看 Recovery 服务的通用流程。

12 Recovery 服务的通用流程

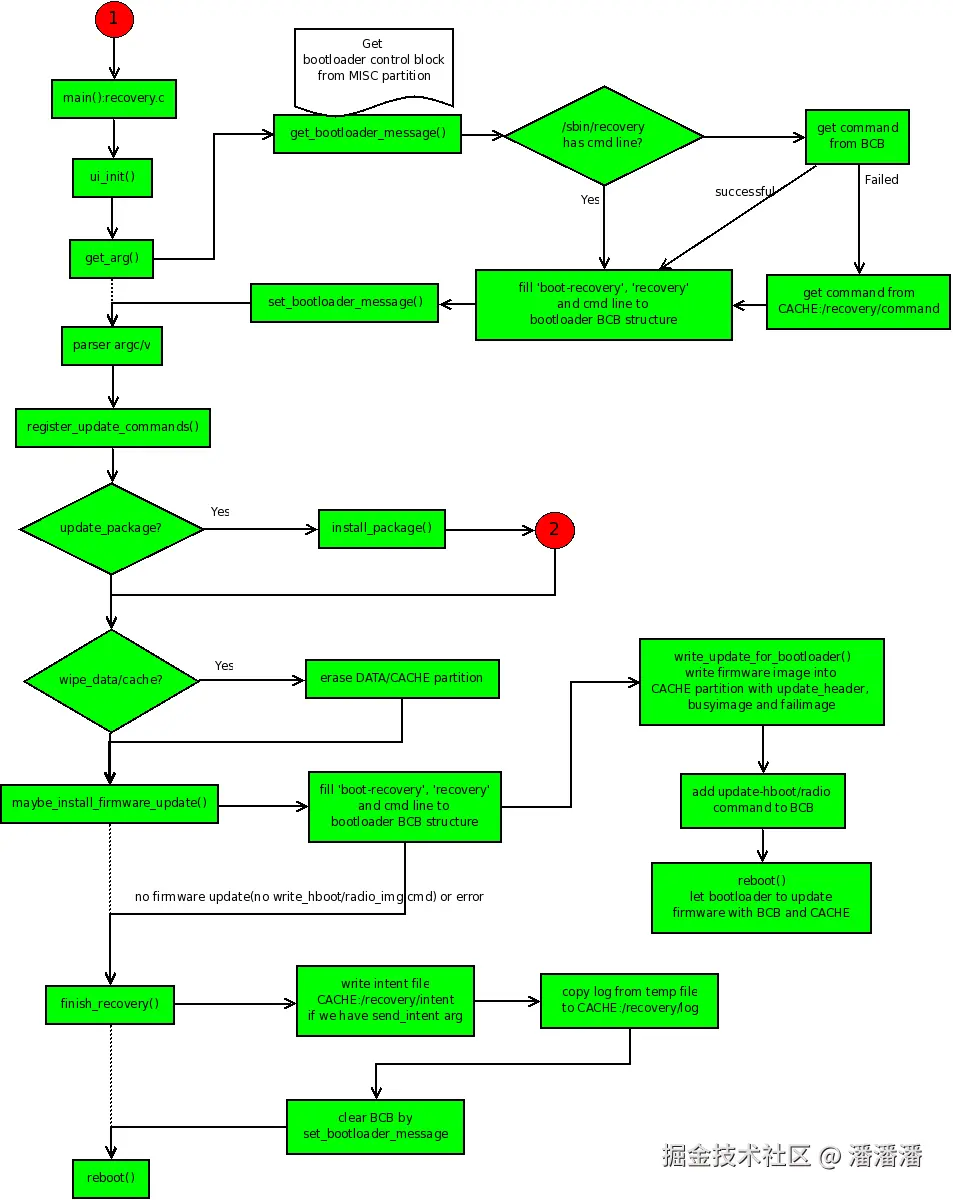

在这里我们以 OTA INSTALL 的流程为例具体分析，并从相关函数的调用过程图开始，如下图： image.png

我们顺着流程图分析，从 recovery.c 的 main 函数开始：

12.1 ui_init()

Recovery 服务使用了一个基于 framebuffer 的简单 UI（minui）系统。这个函数对其进行了简单的初始化。在 Recovery 服务的过程中主要用于显示一个背景图片（正在安装或安装失败）和一个进度条（用于显示进度）。另外还启动了两个线程，一个用于处理进度条的显示（progress_thread），另一个用于响应用户的按键（input_thread）。

12.2 get_arg()

这个函数主要做了上图中 get_arg() 往右往下直到 parse arg/argv 的工作。我们对照着流程一个一个看。

① get_bootloader_message()：主要工作是根据分区的文件格式类型（mtd 或 emmc）从 MISC 分区中读取 BCB 数据块到一个临时的变量中。

② 然后开始判断 Recovery 服务是否有带命令行的参数（/sbin/recovery，根据现有的逻辑是没有的），若没有就从 BCB 中读取 recovery 域。如果读取失败则从 /cache/recovery/command 中读取。这样这个 BCB 的临时变量中的 recovery 域就被更新了。在将这个 BCB 的临时变量写回真实的 BCB 之前，又更新了这个 BCB 临时变量的 command 域为 "boot-recovery"。这样做的目的是：如果在升级失败（比如升级还未结束就断电了）时，系统在重启之后还会进入 Recovery 模式，直到升级完成。

③ 在这个 BCB 临时变量的各个域都更新完成后，使用 set_bootloader_message() 写回到真正的 BCB 块中。

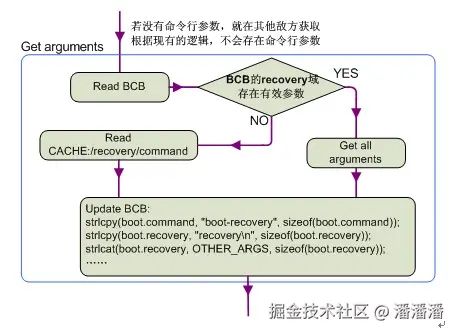

这个过程可以用一个简单的图来概括，这样更清晰：


12.3 parse argc/argv

解析我们获得的参数。注册所解析的命令（register_update_command），在下面的操作中会根据这一步解析的值进行一步步的判断，然后进行相应的操作。

12.4 if(update_package)

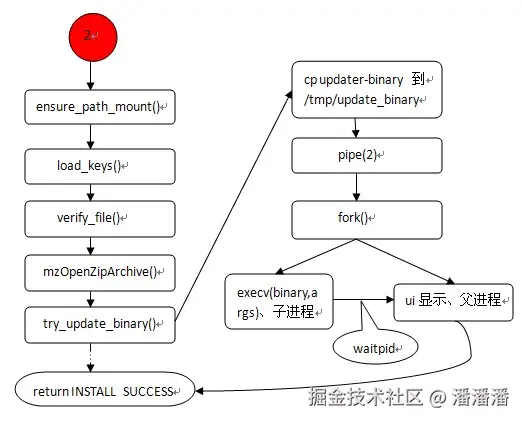

判断 update_package 是否有值，若有就表示需要升级更新包，此时就会调用 install_package()（即图中红色的第二个阶段）。在这一步中将要完成安装实际的升级包。这是最为复杂、也是升级 update.zip 包最为核心的部分。我们在下一节详细分析这一过程。为从宏观上理解 Recovery 服务的框架，我们将这一步先略过，假设已经安装完成了。我们接着往下走，看安装完成后 Recovery 怎样一步步结束服务，并重启到新的主系统。

12.5 if(wipe_data / wipe_cache)

这一步判断实际是两步，在源码中是先判断是否擦除 data 分区（用户数据部分），然后再判断是否擦除 cache 分区。值得注意的是，在擦除 data 分区的时候必须连带擦除 cache 分区。在只擦除 cache 分区的情形下可以不擦除 data 分区。

12.6 maybe_install_firmware_update()

如果升级包中包含 radio/hboot firmware 的更新，则会调用这个函数。查看源码发现，在注释（OTA INSTALL）中有这一个流程，但是 main 函数中并没有显式调用这个函数，目前尚未发现到底是在什么地方处理的。但是其流程还是和上面的图示一样，即：① 先向 BCB 中写入 "boot-recovery" 和 "--wipe_cache"，之后将 cache 分区格式化，然后将 firmware image 写入原始的 cache 分区中。② 将命令 "update-radio/hboot" 和 "--wipe_cache" 写入 BCB 中，然后开始重新安装 firmware 并刷新 firmware。③ 之后又会进入图示中的末尾，即 finish_recovery()。

12.7 prompt_and_wait()

这个函数是在一个判断中被调用的。其意义是：如果安装失败（update.zip 包错误或验证签名失败），则等待用户的输入处理（如通过组合键 reboot 等）。

12.8 finish_recovery()

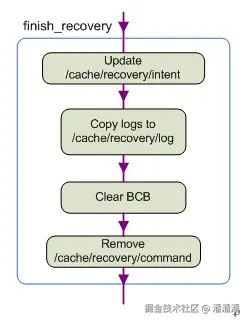

这是 Recovery 关闭并进入 Main System 的必经之路。其大体流程如下： image.png

① 将 intent（字符串）的内容作为参数传进 finish_recovery 中。如果有 intent 需要告知 Main System，则将其写入 /cache/recovery/intent 中。这个 intent 的作用尚不知有何用。

② 将内存文件系统中的 Recovery 服务的日志（/tmp/recovery.log）拷贝到 cache（/cache/recovery/log）分区中，以便告知重启后的 Main System 发生过什么。

③ 擦除 MISC 分区中的 BCB 数据块的内容，以便系统重启后不再进入 Recovery 模式，而是进入更新后的主系统。

④ 删除 /cache/recovery/command 文件。这一步也是很重要的，因为重启后 Bootloader 会自动检索这个文件，如果未删除的话又会进入 Recovery 模式。原理在上面已经讲得很清楚了。

12.9 reboot()

这是一个系统调用。在这一步，Recovery 完成其服务，重启并进入 Main System。这次重启和在主系统中重启进入 Recovery 模式调用的函数是一样的，但是其方向是不一样的，所以参数也就不一样。查看源码发现，其重启模式是 RB_AUTOBOOT，这是一个系统的宏。

至此，我们对 Recovery 服务的整个流程框架已有了大概的认识。下面就是升级 update.zip 包时特有的、也是 Recovery 服务中关于安装升级包最核心的第二个阶段，即我们图例中红色的 2 号分支。

我们将在下一篇详细讲解这一部分，即 Recovery 服务的核心部分 install_package 函数。

13 Recovery 服务的核心 install_package（升级 update.zip 特有）

和 Recovery 服务中的 wipe_data、wipe_cache 不同，install_package() 是升级 update.zip 特有的一部分，也是最核心的部分。在这一步才真正开始对我们的 update.zip 包进行处理。下面就开始分析这一部分。还是先看图例： image.png

这一部分的源码文件位于：/gingerbread0919/bootable/recovery/install.c。这是一个没有 main 函数的源码文件，还是把源码先贴出来如下：

/*
 * Copyright (C) 2007 The Android Open Source Project
 *
 * Licensed under the Apache License, Version 2.0 (the "License");
 * you may not use this file except in compliance with the License.
 * You may obtain a copy of the License at
 *
 *      http://www.apache.org/licenses/LICENSE-2.0
 *
 * Unless required by applicable law or agreed to in writing, software
 * distributed under the License is distributed on an "AS IS" BASIS,
 * WITHOUT WARRANTIES OR CONDITIONS OF ANY KIND, either express or implied.
 * See the License for the specific language governing permissions and
 * limitations under the License.
 */

#include <ctype.h>
#include <errno.h>
#include <fcntl.h>
#include <limits.h>
#include <sys/stat.h>
#include <sys/wait.h>
#include <unistd.h>

#include "common.h"
#include "install.h"
#include "mincrypt/rsa.h"
#include "minui/minui.h"
#include "minzip/SysUtil.h"
#include "minzip/Zip.h"
#include "mtdutils/mounts.h"
#include "mtdutils/mtdutils.h"
#include "roots.h"
#include "verifier.h"

#define ASSUMED_UPDATE_BINARY_NAME  "META-INF/com/google/android/update-binary"
#define PUBLIC_KEYS_FILE "/res/keys"

// If the package contains an update binary, extract it and run it.
static int
try_update_binary(const char *path, ZipArchive *zip) {
    const ZipEntry* binary_entry =
            mzFindZipEntry(zip, ASSUMED_UPDATE_BINARY_NAME);
    if (binary_entry == NULL) {
        mzCloseZipArchive(zip);
        return INSTALL_CORRUPT;
    }

    char* binary = "/tmp/update_binary";
    unlink(binary);
    int fd = creat(binary, 0755);
    if (fd < 0) {
        mzCloseZipArchive(zip);
        LOGE("Can't make %s\n", binary);
        return 1;
    }
    bool ok = mzExtractZipEntryToFile(zip, binary_entry, fd);
    close(fd);
    mzCloseZipArchive(zip);

    if (!ok) {
        LOGE("Can't copy %s\n", ASSUMED_UPDATE_BINARY_NAME);
        return 1;
    }

    int pipefd[2];
    pipe(pipefd);

    // When executing the update binary contained in the package, the
    // arguments passed are:
    //
    //   - the version number for this interface
    //
    //   - an fd to which the program can write in order to update the
    //     progress bar.  The program can write single-line commands:
    //
    //        progress <frac> <secs>
    //            fill up the next <frac> part of of the progress bar
    //            over <secs> seconds.  If <secs> is zero, use
    //            set_progress commands to manually control the
    //            progress of this segment of the bar
    //
    //        set_progress <frac>
    //            <frac> should be between 0.0 and 1.0; sets the
    //            progress bar within the segment defined by the most
    //            recent progress command.
    //
    //        firmware <"hboot"|"radio"> <filename>
    //            arrange to install the contents of <filename> in the
    //            given partition on reboot.
    //
    //            (API v2: <filename> may start with "PACKAGE:" to
    //            indicate taking a file from the OTA package.)
    //
    //            (API v3: this command no longer exists.)
    //
    //        ui_print <string>
    //            display <string> on the screen.
    //
    //   - the name of the package zip file.
    //

    char** args = malloc(sizeof(char*) * 5);
    args[0] = binary;
    args[1] = EXPAND(RECOVERY_API_VERSION);   // defined in Android.mk
    args[2] = malloc(10);
    sprintf(args[2], "%d", pipefd[1]);
    args[3] = (char*)path;
    args[4] = NULL;

    pid_t pid = fork();
    if (pid == 0) {
        close(pipefd[0]);
        execv(binary, args);
        fprintf(stdout, "E:Can't run %s (%s)\n", binary, strerror(errno));
        _exit(-1);
    }
    close(pipefd[1]);

    char buffer[1024];
    FILE* from_child = fdopen(pipefd[0], "r");
    while (fgets(buffer, sizeof(buffer), from_child) != NULL) {
        char* command = strtok(buffer, " \n");
        if (command == NULL) {
            continue;
        } else if (strcmp(command, "progress") == 0) {
            char* fraction_s = strtok(NULL, " \n");
            char* seconds_s = strtok(NULL, " \n");

            float fraction = strtof(fraction_s, NULL);
            int seconds = strtol(seconds_s, NULL, 10);

            ui_show_progress(fraction * (1-VERIFICATION_PROGRESS_FRACTION),
                             seconds);
        } else if (strcmp(command, "set_progress") == 0) {
            char* fraction_s = strtok(NULL, " \n");
            float fraction = strtof(fraction_s, NULL);
            ui_set_progress(fraction);
        } else if (strcmp(command, "ui_print") == 0) {
            char* str = strtok(NULL, "\n");
            if (str) {
                ui_print("%s", str);
            } else {
                ui_print("\n");
            }
        } else {
            LOGE("unknown command [%s]\n", command);
        }
    }
    fclose(from_child);

    int status;
    waitpid(pid, &status, 0);
    if (!WIFEXITED(status) || WEXITSTATUS(status) != 0) {
        LOGE("Error in %s\n(Status %d)\n", path, WEXITSTATUS(status));
        return INSTALL_ERROR;
    }

    return INSTALL_SUCCESS;
}

// Reads a file containing one or more public keys as produced by
// DumpPublicKey:  this is an RSAPublicKey struct as it would appear
// as a C source literal, eg:
//
//  "{64,0xc926ad21,{1795090719,...,-695002876},{-857949815,...,1175080310}}"
//
// (Note that the braces and commas in this example are actual
// characters the parser expects to find in the file; the ellipses
// indicate more numbers omitted from this example.)
//
// The file may contain multiple keys in this format, separated by
// commas.  The last key must not be followed by a comma.
//
// Returns NULL if the file failed to parse, or if it contain zero keys.
static RSAPublicKey*
load_keys(const char* filename, int* numKeys) {
    RSAPublicKey* out = NULL;
    *numKeys = 0;

    FILE* f = fopen(filename, "r");
    if (f == NULL) {
        LOGE("opening %s: %s\n", filename, strerror(errno));
        goto exit;
    }

    int i;
    bool done = false;
    while (!done) {
        ++*numKeys;
        out = realloc(out, *numKeys * sizeof(RSAPublicKey));
        RSAPublicKey* key = out + (*numKeys - 1);
        if (fscanf(f, " { %i , 0x%x , { %u",
                   &(key->len), &(key->n0inv), &(key->n[0])) != 3) {
            goto exit;
        }
        if (key->len != RSANUMWORDS) {
            LOGE("key length (%d) does not match expected size\n", key->len);
            goto exit;
        }
        for (i = 1; i < key->len; ++i) {
            if (fscanf(f, " , %u", &(key->n[i])) != 1) goto exit;
        }
        if (fscanf(f, " } , { %u", &(key->rr[0])) != 1) goto exit;
        for (i = 1; i < key->len; ++i) {
            if (fscanf(f, " , %u", &(key->rr[i])) != 1) goto exit;
        }
        fscanf(f, " } } ");

        // if the line ends in a comma, this file has more keys.
        switch (fgetc(f)) {
            case ',':
                // more keys to come.
                break;

            case EOF:
                done = true;
                break;

            default:
                LOGE("unexpected character between keys\n");
                goto exit;
        }
    }

    fclose(f);
    return out;

exit:
    if (f) fclose(f);
    free(out);
    *numKeys = 0;
    return NULL;
}

int
install_package(const char *path)
{
    ui_set_background(BACKGROUND_ICON_INSTALLING);
    ui_print("Finding update package...\n");
    ui_show_indeterminate_progress();
    LOGI("Update location: %s\n", path);

    if (ensure_path_mounted(path) != 0) {
        LOGE("Can't mount %s\n", path);
        return INSTALL_CORRUPT;
    }

    ui_print("Opening update package...\n");

    int numKeys;
    RSAPublicKey* loadedKeys = load_keys(PUBLIC_KEYS_FILE, &numKeys);
    if (loadedKeys == NULL) {
        LOGE("Failed to load keys\n");
        return INSTALL_CORRUPT;
    }
    LOGI("%d key(s) loaded from %s\n", numKeys, PUBLIC_KEYS_FILE);

    // Give verification half the progress bar...
    ui_print("Verifying update package...\n");
    ui_show_progress(
            VERIFICATION_PROGRESS_FRACTION,
            VERIFICATION_PROGRESS_TIME);

    int err;
    err = verify_file(path, loadedKeys, numKeys);
    free(loadedKeys);
    LOGI("verify_file returned %d\n", err);
    if (err != VERIFY_SUCCESS) {
        LOGE("signature verification failed\n");
        return INSTALL_CORRUPT;
    }

    /* Try to open the package.
     */
    ZipArchive zip;
    err = mzOpenZipArchive(path, &zip);
    if (err != 0) {
        LOGE("Can't open %s\n(%s)\n", path, err != -1 ? strerror(err) : "bad");
        return INSTALL_CORRUPT;
    }

    /* Verify and install the contents of the package.
     */
    ui_print("Installing update...\n");
    return try_update_binary(path, &zip);
}

下面顺着上面的流程图和源码来分析这一流程：

① ensure_path_mount()：先判断所传的 update.zip 包路径所在的分区是否已经挂载。如果没有则先挂载。

② load_keys()：加载公钥源文件，路径位于 /res/keys。这个文件在 Recovery 镜像的根文件系统中。

③ verify_file()：对升级包 update.zip 进行签名验证。

④ mzOpenZipArchive()：打开升级包，并将相关的信息拷贝到一个临时的 ZipArchive 变量中。这一步并未对我们的 update.zip 包解压。

⑤ try_update_binary()：这个函数才是对我们的 update.zip 进行升级的地方。这个函数一开始先根据我们上一步获得的 zip 包信息以及升级包的绝对路径，将 update_binary 文件拷贝到内存文件系统的 /tmp/update_binary 中，以便后面使用。

⑥ pipe()：创建管道，用于下面的子进程和父进程之间的通信。

⑦ fork()：创建子进程。其中的子进程主要负责执行 binary（execv(binary, args)，即执行我们的安装命令脚本），父进程负责接收子进程发送的命令来更新 UI 显示（显示当前的进度）。子父进程间通信依靠管道。

⑧ 在创建子进程后，父进程有两个作用：一是通过管道接收子进程发送的命令来更新 UI 显示；二是等待子进程退出并返回 INSTALL_SUCCESS。其中子进程在解析执行安装脚本的同时所发送的命令有以下几种：

progress <frac> <secs>：根据第二个参数 secs（秒）来设置进度条。

set_progress <frac>：直接设置进度条，frac 取值在 0.0 到 1.0 之间。

firmware <"hboot"|"radio"> <filename>：升级 firmware 时使用，在 API V3 中不再使用。

ui_print <string>：在屏幕上显示字符串，即打印更新过程。

execv(binary, args) 的作用就是去执行 binary 程序，这个程序的实质就是去解析 update.zip 包中的 updater-script 脚本中的命令并执行。由此，Recovery 服务就进入了实际安装 update.zip 包的过程。

14 update_binary 的执行过程分析

上一篇中的子进程所执行的程序 binary，实际上就是 update.zip 包中的 update-binary。我们在上文中也说过，Recovery 服务在做这一部分工作的时候是先将包中的 update-binary 拷贝到内存文件系统中的 /tmp/update_binary，然后再执行的。update_binary 程序的源码位于 gingerbread0919/bootable/recovery/updater/updater.c，源码如下：

/*
 * Copyright (C) 2009 The Android Open Source Project
 *
 * Licensed under the Apache License, Version 2.0 (the "License");
 * you may not use this file except in compliance with the License.
 * You may obtain a copy of the License at
 *
 *      http://www.apache.org/licenses/LICENSE-2.0
 *
 * Unless required by applicable law or agreed to in writing, software
 * distributed under the License is distributed on an "AS IS" BASIS,
 * WITHOUT WARRANTIES OR CONDITIONS OF ANY KIND, either express or implied.
 * See the License for the specific language governing permissions and
 * limitations under the License.
 */

#include <stdio.h>
#include <unistd.h>
#include <stdlib.h>

#include "edify/expr.h"
#include "updater.h"
#include "install.h"
#include "minzip/Zip.h"

// Generated by the makefile, this function defines the
// RegisterDeviceExtensions() function, which calls all the
// registration functions for device-specific extensions.
#include "register.inc"

// Where in the package we expect to find the edify script to execute.
// (Note it's "updateR-script", not the older "update-script".)
#define SCRIPT_NAME "META-INF/com/google/android/updater-script"

int main(int argc, char** argv) {
    // Various things log information to stdout or stderr more or less
    // at random.  The log file makes more sense if buffering is
    // turned off so things appear in the right order.
    setbuf(stdout, NULL);
    setbuf(stderr, NULL);

    if (argc != 4) {
        fprintf(stderr, "unexpected number of arguments (%d)\n", argc);
        return 1;
    }

    char* version = argv[1];
    if ((version[0] != '1' && version[0] != '2' && version[0] != '3') ||
        version[1] != '\0') {
        // We support version 1, 2, or 3.
        fprintf(stderr, "wrong updater binary API; expected 1, 2, or 3; "
                        "got %s\n",
                argv[1]);
        return 2;
    }

    // Set up the pipe for sending commands back to the parent process.

    int fd = atoi(argv[2]);
    FILE* cmd_pipe = fdopen(fd, "wb");
    setlinebuf(cmd_pipe);

    // Extract the script from the package.

    char* package_data = argv[3];
    ZipArchive za;
    int err;
    err = mzOpenZipArchive(package_data, &za);
    if (err != 0) {
        fprintf(stderr, "failed to open package %s: %s\n",
                package_data, strerror(err));
        return 3;
    }

    const ZipEntry* script_entry = mzFindZipEntry(&za, SCRIPT_NAME);
    if (script_entry == NULL) {
        fprintf(stderr, "failed to find %s in %s\n", SCRIPT_NAME, package_data);
        return 4;
    }

    char* script = malloc(script_entry->uncompLen+1);
    if (!mzReadZipEntry(&za, script_entry, script, script_entry->uncompLen)) {
        fprintf(stderr, "failed to read script from package\n");
        return 5;
    }
    script[script_entry->uncompLen] = '\0';

    // Configure edify's functions.

    RegisterBuiltins();
    RegisterInstallFunctions();
    RegisterDeviceExtensions();
    FinishRegistration();

    // Parse the script.

    Expr* root;
    int error_count = 0;
    yy_scan_string(script);
    int error = yyparse(&root, &error_count);
    if (error != 0 || error_count > 0) {
        fprintf(stderr, "%d parse errors\n", error_count);
        return 6;
    }

    // Evaluate the parsed script.

    UpdaterInfo updater_info;
    updater_info.cmd_pipe = cmd_pipe;
    updater_info.package_zip = &za;
    updater_info.version = atoi(version);

    State state;
    state.cookie = &updater_info;
    state.script = script;
    state.errmsg = NULL;

    char* result = Evaluate(&state, root);
    if (result == NULL) {
        if (state.errmsg == NULL) {
            fprintf(stderr, "script aborted (no error message)\n");
            fprintf(cmd_pipe, "ui_print script aborted (no error message)\n");
        } else {
            fprintf(stderr, "script aborted: %s\n", state.errmsg);
            char* line = strtok(state.errmsg, "\n");
            while (line) {
                fprintf(cmd_pipe, "ui_print %s\n", line);
                line = strtok(NULL, "\n");
            }
            fprintf(cmd_pipe, "ui_print\n");
        }
        free(state.errmsg);
        return 7;
    } else {
        fprintf(stderr, "script result was [%s]\n", result);
        free(result);
    }

    if (updater_info.package_zip) {
        mzCloseZipArchive(updater_info.package_zip);
    }
    free(script);

    return 0;
}

通过上面的源码来分析这个程序的执行过程：

① 函数参数以及版本的检查：当前 updater binary API 所支持的版本号有 1、2、3 这三个。

② 获取管道并打开：在执行此程序的过程中向该管道写入命令，用于通知其父进程根据命令去更新 UI 显示。

③ 读取 updater-script 脚本：从 update.zip 包中将 updater-script 脚本读到一块动态内存中，供后面执行。

④ Configure edify's functions：注册脚本中的语句处理函数，即识别脚本中命令的函数。主要有以下几类：

RegisterBuiltins()：注册程序中控制流程的语句，如 ifelse、assert、abort、stdout 等。

RegisterInstallFunctions()：实际安装过程中安装所需的功能函数，比如 mount、format、set_progress、set_perm 等。

RegisterDeviceExtensions()：与设备相关的额外添加项，在源码中并没有任何实现。

FinishRegistration()：结束注册。

⑤ Parse the script：调用 yy* 库函数解析脚本，并将解析后的内容存放到一个 Expr 类型的类中。主要函数是 yy_scan_string() 和 yyparse()。

⑥ 执行脚本：核心函数是 Evaluate()，它会调用其他的 callback 函数，而这些 callback 函数又会去调用 Evaluate 去解析不同的脚本片段，从而实现一个简单的脚本解释器。

⑦ 错误信息提示：最后就是根据 Evaluate() 执行后的返回值，给出一些打印信息。

这一执行过程非常简单，最主要的函数就是 Evaluate。它负责最终执行解析的脚本命令，而安装过程中的命令就来自 updater-script。

下一篇幅将介绍 updater-script 脚本中的语法以及这个脚本在具体升级中的执行流程。

目前 updater-script 脚本格式是 edify，其与 amend 有何区别暂不讨论，我们只分析其中主要的语法以及脚本的流程控制。

15 updater-script 脚本语法与执行分析

15.1 updater-script 脚本语法简介

我们顺着所生成的脚本来看其中主要涉及的语法。

  1. assert(condition)：如果 condition 参数的计算结果为 False，则停止脚本执行，否则继续执行脚本。

  2. show_progress(frac, sec)：frac 表示进度完成的数值，sec 表示整个过程的总秒数。主要用于显示 UI 上的进度条。

  3. format(fs_type, partition_type, location)：fs_type，文件系统类型，取值一般为 "yaffs2" 或 "ext4"。partition_type，分区类型，一般取值为 "MTD" 或 "EMMC"。主要用于格式化为指定的文件系统。示例如下：format("yaffs2", "MTD", "system")。

  4. mount(fs_type, partition_type, location, mount_point)：前两个参数同上，location 为要挂载的设备，mount_point 为挂载点。作用：挂载一个文件系统到指定的挂载点。

  5. package_extract_dir(src_path, destination_path)：src_path 为要提取的目录，destination_path 为目标目录。作用：从升级包内提取目录到指定的位置。示例：package_extract_dir("system", "/system")。

  6. symlink(target, src1, src2, ..., srcN)：target 为字符串类型，是符号链接的目标。srcX 代表要创建的符号链接的源。示例：symlink("toolbox", "/system/bin/ps")，建立指向 toolbox 的符号链接 /system/bin/ps。值得注意的是，在建立新的符号链接之前，要断开已经存在的符号链接。

  7. set_perm(uid, gid, mode, file1, file2, ..., fileN)：作用是设置单个文件或一系列文件的权限，最少要指定一个文件。

  8. set_perm_recursive(uid, gid, dir_mode, file_mode, dir1, dir2, ..., dirN)：作用同上，但是这里同时改变的是一个或多个目录及其下文件的权限。

  9. package_extract_file(srcfile_path, desfile_path)：srcfile_path 为要提取的文件，desfile_path 为提取文件的目标位置。示例：package_extract_file("boot.img", "/tmp/boot.img") 将升级包中的 boot.img 文件拷贝到内存文件系统的 /tmp 下。

10. `write_raw_image(src_image, partition)`：src_image 为源镜像文件，partition 为目标分区。作用：将镜像写入目标分区。示例：`write_raw_image("/tmp/boot.img", "boot")` 将 boot.img 镜像写入到系统的 boot 分区。

11. `getprop(key)`：通过指定 key 的值来获取对应的属性信息。示例：`getprop("ro.product.device")` 获取 ro.product.device 的属性值。

也可参考：updater-script 语法（文尾含实例分析）

15.2 updater-script 脚本执行流程分析

先看一下在测试过程中用命令 make otapackage 生成的升级脚本如下：

assert(!less_than_int(1331176658, getprop("ro.build.date.utc")));
assert(getprop("ro.product.device") == "tcc8800" ||
       getprop("ro.build.product") == "tcc8800");
show_progress(0.500000, 0);
format("yaffs2", "MTD", "system");
mount("yaffs2", "MTD", "system", "/system");
package_extract_dir("recovery", "/system");
package_extract_dir("system", "/system");
symlink("busybox", "/system/bin/cp", "/system/bin/grep",
        "/system/bin/tar", "/system/bin/unzip",
        "/system/bin/vi");
symlink("toolbox", "/system/bin/cat", "/system/bin/chmod",
        "/system/bin/chown", "/system/bin/cmp", "/system/bin/date",
        "/system/bin/dd", "/system/bin/df", "/system/bin/dmesg",
        "/system/bin/getevent", "/system/bin/getprop", "/system/bin/hd",
        "/system/bin/id", "/system/bin/ifconfig", "/system/bin/iftop",
        "/system/bin/insmod", "/system/bin/ioctl", "/system/bin/ionice",
        "/system/bin/kill", "/system/bin/ln", "/system/bin/log",
        "/system/bin/ls", "/system/bin/lsmod", "/system/bin/lsof",
        "/system/bin/mkdir", "/system/bin/mount", "/system/bin/mv",
        "/system/bin/nandread", "/system/bin/netstat",
        "/system/bin/newfs_msdos", "/system/bin/notify", "/system/bin/printenv",
        "/system/bin/ps", "/system/bin/reboot", "/system/bin/renice",
        "/system/bin/rm", "/system/bin/rmdir", "/system/bin/rmmod",
        "/system/bin/route", "/system/bin/schedtop", "/system/bin/sendevent",
        "/system/bin/setconsole", "/system/bin/setprop", "/system/bin/sleep",
        "/system/bin/smd", "/system/bin/start", "/system/bin/stop",
        "/system/bin/sync", "/system/bin/top", "/system/bin/umount",
        "/system/bin/uptime", "/system/bin/vmstat", "/system/bin/watchprops",
        "/system/bin/wipe");
set_perm_recursive(0, 0, 0755, 0644, "/system");
set_perm_recursive(0, 2000, 0755, 0755, "/system/bin");
set_perm(0, 3003, 02750, "/system/bin/netcfg");
set_perm(0, 3004, 02755, "/system/bin/ping");
set_perm(0, 2000, 06750, "/system/bin/run-as");
set_perm_recursive(1002, 1002, 0755, 0440, "/system/etc/bluetooth");
set_perm(0, 0, 0755, "/system/etc/bluetooth");
set_perm(1000, 1000, 0640, "/system/etc/bluetooth/auto_pairing.conf");
set_perm(3002, 3002, 0444, "/system/etc/bluetooth/blacklist.conf");
set_perm(1002, 1002, 0440, "/system/etc/dbus.conf");
set_perm(1014, 2000, 0550, "/system/etc/dhcpcd/dhcpcd-run-hooks");
set_perm(0, 2000, 0550, "/system/etc/init.goldfish.sh");
set_perm(0, 0, 0544, "/system/etc/install-recovery.sh");
set_perm_recursive(0, 0, 0755, 0555, "/system/etc/ppp");
set_perm_recursive(0, 2000, 0755, 0755, "/system/xbin");
set_perm(0, 0, 06755, "/system/xbin/librank");
set_perm(0, 0, 06755, "/system/xbin/procmem");
set_perm(0, 0, 06755, "/system/xbin/procrank");
set_perm(0, 0, 06755, "/system/xbin/su");
set_perm(0, 0, 06755, "/system/xbin/tcpdump");
show_progress(0.200000, 0);
show_progress(0.200000, 10);
assert(package_extract_file("boot.img", "/tmp/boot.img"),
       write_raw_image("/tmp/boot.img", "boot"),
       delete("/tmp/boot.img"));
show_progress(0.100000, 0);
unmount("/system");

下面分析这个脚本的执行过程：

① 比较时间戳：如果升级包较旧，则终止脚本的执行。

② 匹配设备信息：如果和当前的设备信息不一致，则停止脚本的执行。

③ 显示进度条：如果以上两步匹配，则开始显示升级进度条。

④ 格式化 system 分区并挂载。

⑤ 提取包中 recovery 以及 system 目录下的内容到系统的 /system 下。

⑥ 为 /system/bin/ 下的命令文件建立符号链接。

⑦ 设置 /system/ 下目录及文件的属性。

⑧ 将包中的 boot.img 提取到 /tmp/boot.img。

⑨ 将 /tmp/boot.img 镜像文件写入到 boot 分区。

⑩ 完成后卸载 /system。

以上就是 updater-script 脚本中的语法及其执行的具体过程。通过分析其执行流程，我们可以发现在执行过程中，并未将升级包另外解压到一个地方，而是需要什么提取什么。值得注意的是，在提取 recovery 和 system 目录中的内容时，一并放在了 /system/ 下。在操作的过程中，并未删除或改变 update.zip 包中的任何内容。在实际的更新完成后，我们的 update.zip 包确实还存在于原来的位置。

15.3 总结

以上的篇幅着重分析了 Android 系统中 Recovery 模式的一种，即我们做好的 update.zip 包在系统更新时所走过的流程。其核心部分就是 Recovery 服务的工作原理。其他两种——FACTORY RESET、ENCRYPTED FILE SYSTEM ENABLE/DISABLE——与 OTA INSTALL 是相通的。重点是要理解 Recovery 服务的工作原理。另外，详细分析其升级过程，对于我们在实际升级时可以根据需要做出相应的修改。

不足之处，请大家不吝指正！

16 updater-script 基础语法参考

1、mount 语法：

mount(type, location, mount_point);

说明：

type="MTD" location="<partition>" 挂载 yaffs2 文件系统分区；

type="vfat" location="/dev/block/<whatever>" 挂载设备。

例如：

mount("MTD", "system", "/system");

挂载 system 分区，设置返回指针 "/system"。

mount("vfat", "/dev/block/mmcblk1p2", "/system");

挂载 /dev/block/mmcblk1p2，返回指针 "/system"。

2、unmount 语法：

unmount(mount_point);

说明：

mount_point 是 mount 所设置产生的指针。其作用与挂载相对应，卸载分区或设备。此函数与 mount 配套使用。

例如：

unmount("/system");

卸载 /system 分区。

3、format 语法：

format(type, location);

说明：

type="MTD" location=partition（分区），格式化 location 参数所代表的分区。

例如：

format("MTD", "system");

格式化 system 分区。

4、delete 语法：

delete(<path>);

说明：

删除文件 <path>。

例如：

delete("/data/zipalign.log");

删除文件 /data/zipalign.log。

5、delete_recursive 语法：

delete_recursive(<path>);

说明：

删除文件夹 <path>。

例如：

delete_recursive("/data/dalvik-cache");

删除文件夹 /data/dalvik-cache。

6、show_progress 语法：

show_progress(<fraction>, <duration>);

说明：

为下面进行的程序操作显示进度条，进度条会根据 <duration> 前进 <fraction>。

例如：

show_progress(0.1, 10);

show_progress 下面的操作可能进行 10s，完成后进度条前进 0.1（也就是 10%）。

7、package_extract_dir 语法：

package_extract_dir(package_path, destination_path);

说明：

释放文件夹 package_path 至 destination_path。

例如：

package_extract_dir("system", "/system");

释放 ROM 包里 system 文件夹下所有文件和子文件夹至 /system。

8、package_extract_file 语法：

package_extract_file(package_path, destination_path);

说明：

解压 package_path 文件至 destination_path。

例如：

package_extract_file("my.zip", "/system");

解压 ROM 包里的 my.zip 文件至 /system。

9、symlink 语法：

symlink(<target>, <src1>, <src2>, ...);

说明：

建立指向 target 的符号链接 src1、src2……

例如：

symlink("toolbox", "/system/bin/ps");

建立指向 toolbox 的符号链接 /system/bin/ps。

10、set_perm 语法：

set_perm(<uid>, <gid>, <mode>, <path>);

说明：

设置 <path> 文件的用户为 uid，用户组为 gid，权限为 mode。

例如：

set_perm(1002, 1002, 0440, "/system/etc/dbus.conf");

设置文件 /system/etc/dbus.conf 的所有者为 1002，所属用户组为 1002，权限为：所有者有读权限，所属用户组有读权限，其他无任何权限。

11、set_perm_recursive 语法：

set_perm_recursive(<uid>, <gid>, <dir-mode>, <file-mode>, <path>);

说明：

设置文件夹和文件夹内文件的权限。

例如：

set_perm_recursive(1000, 1000, 0771, 0644, "/data/app");

设置 /data/app 的所有者和所属用户组为 1000，app 文件夹的权限是：所有者和所属组拥有全部权限，其他有执行权限；app 文件夹下的文件权限是：所有者有读写权限，所属组有读权限，其他有读权限。

12、ui_print 语法：

ui_print("str");

说明：

屏幕打印输出 "str"。

例如：

ui_print("It's ready!");

屏幕打印 It's ready!

13、run_program 语法：

run_program(<path>);

说明：

运行 <path> 脚本。

例如：

run_program("/system/xbin/installbusybox.sh");

运行 installbusybox.sh 脚本文件。

14、write_raw_image 语法：

write_raw_image(<path>, partition);

说明：

写入 <path> 至 partition 分区。

例如：

write_raw_image("/tmp/boot.img", "boot")

将 yaffs2 格式的 boot 包直接写入 boot 分区。

15、assert 语法：

assert(<sub1>, <sub2>, <sub3>);

说明：

如果执行 sub1 不返回错误则执行 sub2，如果 sub2 不返回错误则执行 sub3，以此类推。

例如：

assert(package_extract_file("boot.img", "/tmp/boot.img"),
write_raw_image("/tmp/boot.img", "boot"),
delete("/tmp/boot.img"));

执行 package_extract_file，如果不返回错误则执行 write_raw_image，如果 write_raw_image 不出错则执行 delete。

16、getprop 语法：

getprop("key")

说明：

通过指定 key 的值来获取对应的属性信息。

例如：

getprop("ro.product.device")

获取 ro.product.device 的属性值。

17、ifelse 语法：

ifelse(condition, truecondition, falsecondition)

说明：

condition——要运算的表达式

truecondition——当值为 True 时执行的 Edify 脚本块

falsecondition——当值为 False 时执行的 Edify 脚本块

例如：

ifelse(isuserversion(),
    ui_print(" ----user version----- "),
    ui_print(" --------- ");
    set_perm(0, 2000, 04750, "/system/xbin/su");
);

根据 isuserversion() 返回值判断：如果 true，打印 "----user version-----"；如果 false，打印 "---------"，并获取 su 权限。

注意：在 false 分支中执行了两个语句，只需通过 ; 来分隔开就可以了。

18、其他

像上一个例子中 isuserversion() 不是常见的函数，这个是什么呢？怎么识别？这就需要特有的 update-binary。

update-binary 相当于一个脚本解释器，能够识别 updater-script 中描述的操作。

17 updater-script 实例讲解

Android 刷机脚本 updater-script 实例讲解，在这里引用的是 c8812 的深度 OS 刷机脚本，请移步：

【文件】updater-script 实例讲解

18 结束语

以上就是对 updater-script 脚本语言的分析，希望对大家有所帮助。感兴趣的同学可以关注我们的微信公众号。

19 Android OTA 差分包的生成方法

在 make Android 系统后，会生成系统的 img 文件。

make otapackage 会生成 SD 卡用的全部系统升级包，有 260M 多。要生成增量升级包，需要按以下步骤操作。

  1. mkdir ~/OTA
  2. source build/envsetup.sh
  3. choosecombo 1 1 7 eng
  4. make -jxx
  5. make otapackage
  6. 先将编译生成的 out/target/product/msm8660_surf/obj/PACKAGING/target_files_intermediates/msm8660_surf-target_files-eng.xxxx.zip 拷贝并更名放到目录 ~/OTA/msm8660_surf-target_files-eng.A.zip。
  7. 在代码中产生一些更新。
  8. 第二次 make; make otapackage。
  9. 将第二次编译生成的 out/target/product/msm8660_surf/obj/PACKAGING/target_files_intermediates/msm8660_surf-target_files-eng.xxxx.zip 拷贝并更名放到目录 ~/OTA/msm8660_surf-target_files-eng.B.zip。
  10. 在 src 根目录下执行 ./build/tools/releasetools/ota_from_target_files -i <A包> <B包> <差分包名>。这里必须在 src 根目录下执行，因为 ota_from_target_files.py 这个脚本里面写定了相对路径的引用文件。

如：

./build/tools/releasetools/ota_from_target_files -x pagesize=4096 -k ~/project/build/target/product/security/testkey -d mmc -v -i ~/OTA/msm8660_surf-target_files-eng.A.zip ~/OTA/msm8660_surf-target_files-eng.B.zip ~/OTA/update.zip

~/OTA/update.zip 就是升级用的差分包。

注：

在源码根目录下采用步骤 7 中命令格式不好用，因为我的是厂家自定义编译脚本，需要用到外部 .py 文件，所以修改了 build/core/Makefile 文件。该文件中默认好像执行 ./build/tools/releasetools/ota_from_target_files 生成 FullOtaPackage，我在调用位置采用步骤 7 命令格式保存修改并编译，根据 Log 显示可以看到能够进行 A、B 包的差分比较。

  • -x pagesize=4096：设置 pagesize 的大小，因为执行程序的过程中需要这个参数，否则会报错 keyerror。还有一种情况不加 -x，编译时出现 keyerror 错误，可能是引用外部 key-value 时 key 不存在导致的（如：keyerror: '/recovery'）。我编译时折腾了一天，原因是编译脚本是厂家自定义的，里面包含 Android 系统既有编译命令 make otapackage，在自定义的脚本中键值对为 (recovery, recovery)，而在调用 build/tools/releasetools/ota_from_target_files 中函数时传的参数为 "/recovery"。
  • -k：签名时会用到的信息，不过貌似不加也可以成功，因为后面会执行 Java 命令进行签名。
  • -d mmc：指使用文件格式为 ext4，默认为 mtd（即 yaffs2）。因为我们这个系统使用了 ext4 文件系统的支持。
  • -v：显示具体命令。
  • -i A.zip B.zip Update.zip：产生增量包，后面跟着源文件和差分包的路径名称。

不明确的话，可以直接打开 ota_from_target_files，里面有各个命令的说明。

这个脚本被 build/core/Makefile 调用，因为 Makefile 中有引用外部变量，所以不用特别设置。但是直接执行这个脚本则要设置 import 相关信息，好像很麻烦，还是用 build/core/Makefile 调用来得方便。

avatar
文章
阅读
粉丝
