之前写过一篇 Three.js 实现 3D 地图可视化，单独讲了浙江省那个版本怎么搭。这次把整块大屏也一起整理下，重点还是放在正中间那张可交互的 3D 中国地图上，它是这个项目里最花时间、也最值得说的部分。
这是一块数据中心的监测大屏，按 1920 × 1080 的设计稿做，运行时再等比缩放铺满屏幕。结构上就是大屏里很常见的那种，中间一个主视觉，左右两栏数据面板。
这篇分两部分写：前半段过一遍大屏整体长什么样，后半段重点拆中间那张地图是怎么做出来的。
🔗 在线体验地址：可视化大屏 · 3D 地图
这套大屏 + 中央可交互 3D 地图的完整源码有偿提供，微信
jl643546122。
第一部分 · 大屏整体

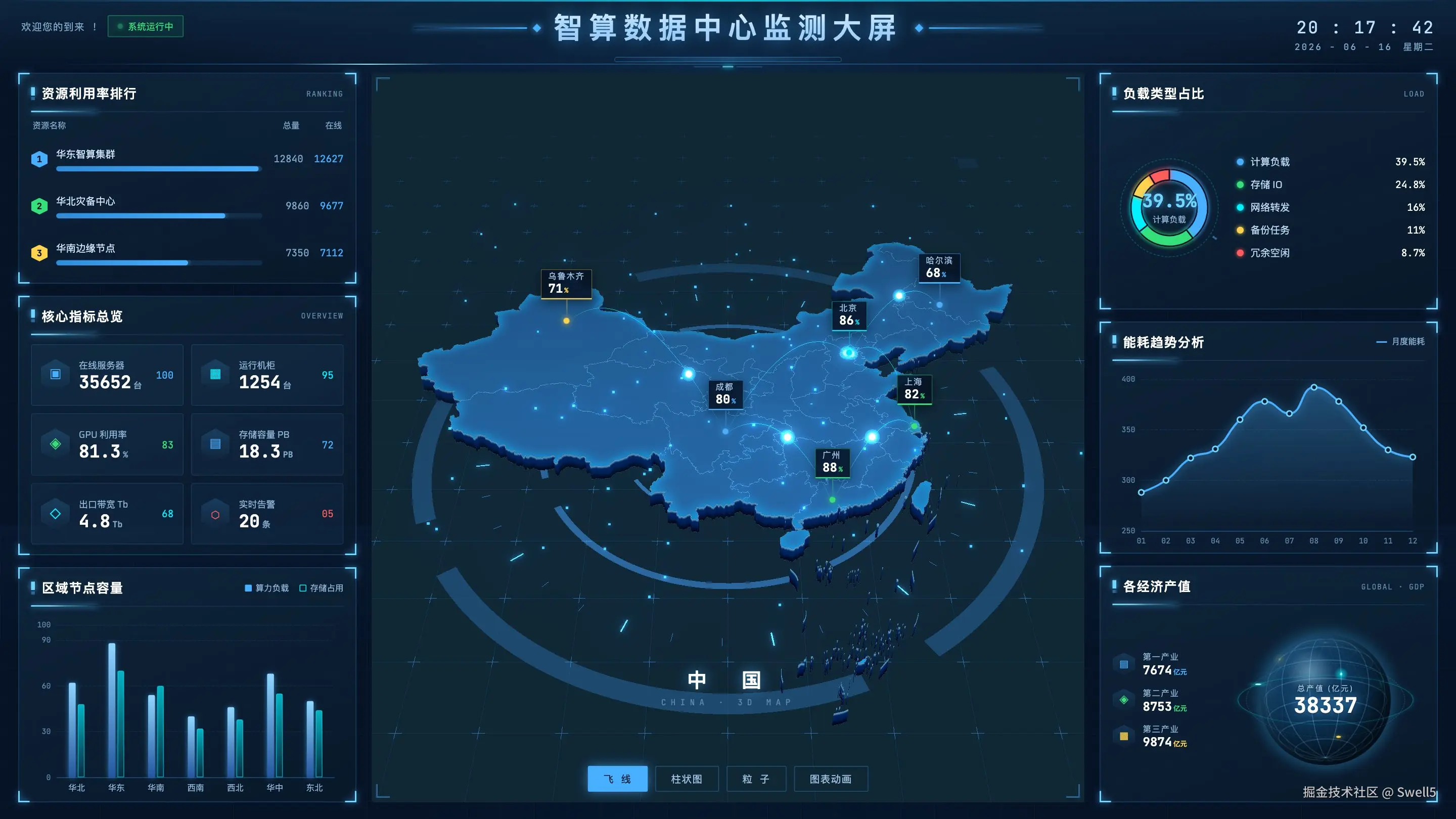

1. 这张大屏长什么样
- 顶栏放标题、左上角运行状态、右上角实时时钟和日期，上面叠了一条慢慢扫过去的光带。
- 左栏从上到下是资源利用率排行、核心指标总览、区域节点容量。
- 中栏是 3D 中国地图，四角有装饰角标，配了标题和底部的模式切换按钮。
- 右栏是负载类型占比、能耗趋势分析、各经济产值。
背景是几层径向渐变叠上细网格线堆出来的，深蓝底色，撑科技感。
2. 大屏怎么适配不同屏幕
所有内容都按 1920×1080 的设计稿把位置和尺寸写死，外面再套一层缩放容器。它会拿当前窗口的宽高去比设计稿，取较小的那个比例整体缩放，再居中。这样不管屏幕多大，画面都是完整等比的，不会变形也不会裁掉。每个面板自己完全不用操心屏幕适配的事，是大屏开发里挺通用的一个套路。
3. 面板数据是怎么来的
每个面板的数据都是各自去后台拉的，大部分还会每隔 3 秒自动刷新一次，做出实时监测的感觉。拉数据的时候要是失败了，会先把上一次的数据继续显示着，不会让大屏闪一下白，那样很难看。
开发阶段后台接口还没好，就在浏览器里拦截这些请求、用工具现造假数据顶上，效果和真接口一模一样。等真后台好了，把接口换上就行，页面这边几乎不用动。
4. 两侧面板
左右六个面板长得是一套样式：标题加内容区，加载中、出错、没数据这几种状态也都统一处理好了。
左栏：
- 资源利用率排行：列出占用最高的几个集群，名次加用量加一条进度条。
- 核心指标总览：六张卡片，在线服务器、运行机柜、GPU 利用率、存储容量、出口带宽、实时告警，每张配个六边形图标和数值。
- 区域节点容量：双柱状图，算力负载对比存储占用。
右栏：
- 负载类型占比：一个环形图加图例，外面又叠了两圈装饰环在慢慢反向转。
- 能耗趋势分析：月度能耗的折线面积图。
- 各经济产值：左边三产指标，右边是一颗手画的「经济地球」，球面经纬网自转、热点脉冲、还做了前后景深，外面再套两圈轨道环，中心放总产值数字。
这几个面板基本把大屏里常见的组件都覆盖了：排行、指标卡、柱状、环形、折线，还有自定义画的图形。
第二部分 · 中央 3D 地图
这是整块大屏里最花心思的部分。下面按搭建的顺序，一块一块讲它是怎么做出来的、做出来什么效果。
用到的三方库
| 三方库 | 功能说明 |
|---|---|
three | 3D 渲染框架 |
OrbitControls | 相机控制，能缩放和旋转 |
EffectComposer + UnrealBloomPass | 辉光后处理，让该亮的地方真的亮起来 |
gsap | 动画库，管入场推进、光环弹出、柱体生长这些 |
| Web Mercator 投影 | 把经纬度换算成平面上的坐标 |
地图数据从 阿里云 DataV 下载，是带经纬度的 GeoJSON，全国、各省、各市分开存，下钻的时候按需加载。
一步步把这张地图搭起来
1. 先把舞台铺好：背景、雾、相机、灯光
- 背景用一个纯色，再叠一层同色的雾，让地图远端和延伸出去的地板慢慢化进背景里，不会有生硬的边。
- 相机用透视相机，从斜上方俯视地图中心。
- 灯光放了三盏：一盏打底，一盏从正上方照（不然鼠标划过的时候上下半部分会一明一暗），还有一盏按表面朝向均匀给光、不衰减，保证各处亮度差不多。
- 地图本来是按平面建的，最后整体往后倒 90°，平放到水平面上。

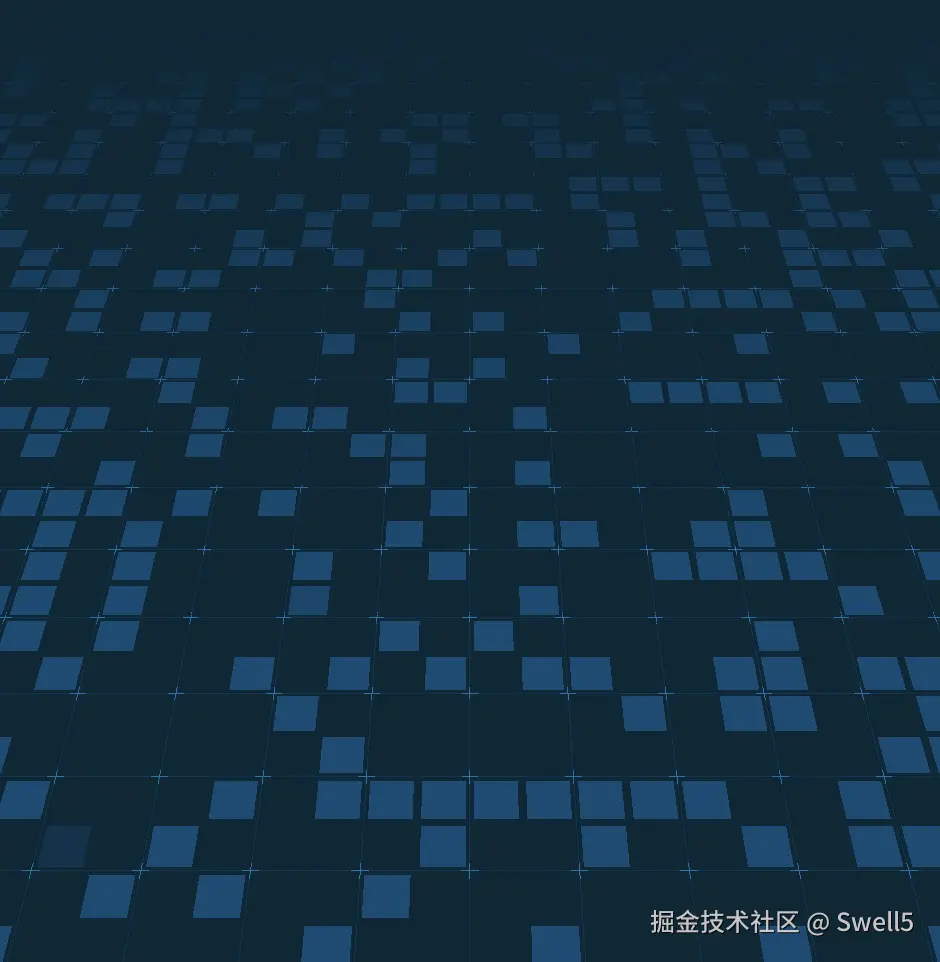

2. 动态地板网格
地图和光环底下铺了一层科技感的地板（上图是单独把地图和光环藏起来后的样子）：大网格线加交点上的小加号，每个大格再细分成更小的格子，默认是透明的，运行时每隔一会儿随机点亮一批，渐显渐隐，看起来像数据在地板上流动。

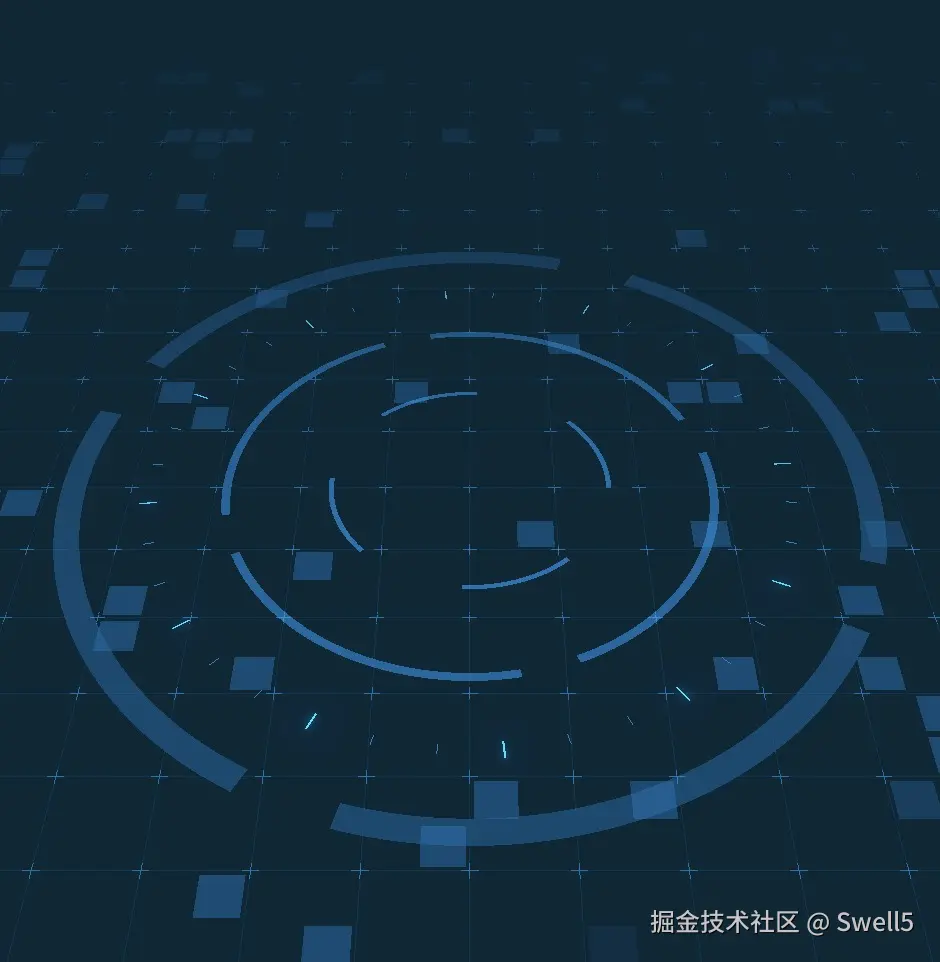

3. 外缘旋转光环
地图外圈那几道会转的环（上图同样把地图藏掉，只留环和地板）：三道断成几段、段间留缝的环，越往外越细越淡，再加一道带 12 个刻度的时钟环。每道环转的速度和方向都不一样，叠在一起就有层次。入场的时候它们还会带点回弹，一道一道弹出来。
4. 主体：中国地图本体
这是地图的核心，做了这么几件事：
- 投影：地图数据是经纬度，得先换算成平面坐标。这里所有层级（全国、省、市）都缩放到同一个目标大小，这一步是后面下钻能平滑放大的关键。
- 逐省挤出：把每个省的轮廓拉出一定厚度，变成一块块立起来的 3D 板，飞地和中间的空洞也都处理了。
- 侧壁渐变：每块板的侧面不是纯色，而是从底到顶做了青蓝渐变，顶部还带一圈淡淡的辉光，立体感主要靠这个。
5. 边界线和内阴影
每个省描了三种线：底部贴地的暗色轮廓、顶部发光的省界、还有一条平时透明、鼠标移上去才淡入的高亮描边。
比较费劲的是内阴影，就是让地图边缘压暗、中间透亮的那层效果。它的做法是把全国所有省份当成一整张图来算阴影，只让阴影从国境的最外缘往里渗，省与省之间的内部边界不会冒出多余的暗边，最后贴回地图顶面。这块当时调了挺久，但加上之后整张图一下就有"体积"了，不再是平的。
6. 跟随地图的标注
上图里 北京 86%、上海 82% 那些卡片，其实是普通的网页文字标签，不是 3D 物体。做法是记下每个标签在 3D 世界里对应的位置，再每一帧用相机算出它现在该出现在屏幕的哪个像素上，实时挪过去。这样标签既清晰好排版，又能严丝合缝地跟着地图一起转、一起缩放。
全国这一层显示 6 个枢纽城市的卡片，带利用率百分比；下钻进省里之后，就自动换成各个市、区县的名字，定位在每块区域的中心。
底部四个模式
地图底部那排「飞线 / 柱状图 / 粒子 / 图表动画」是四种叠加效果，点一下就切换，本质是控制不同图层显示还是隐藏。

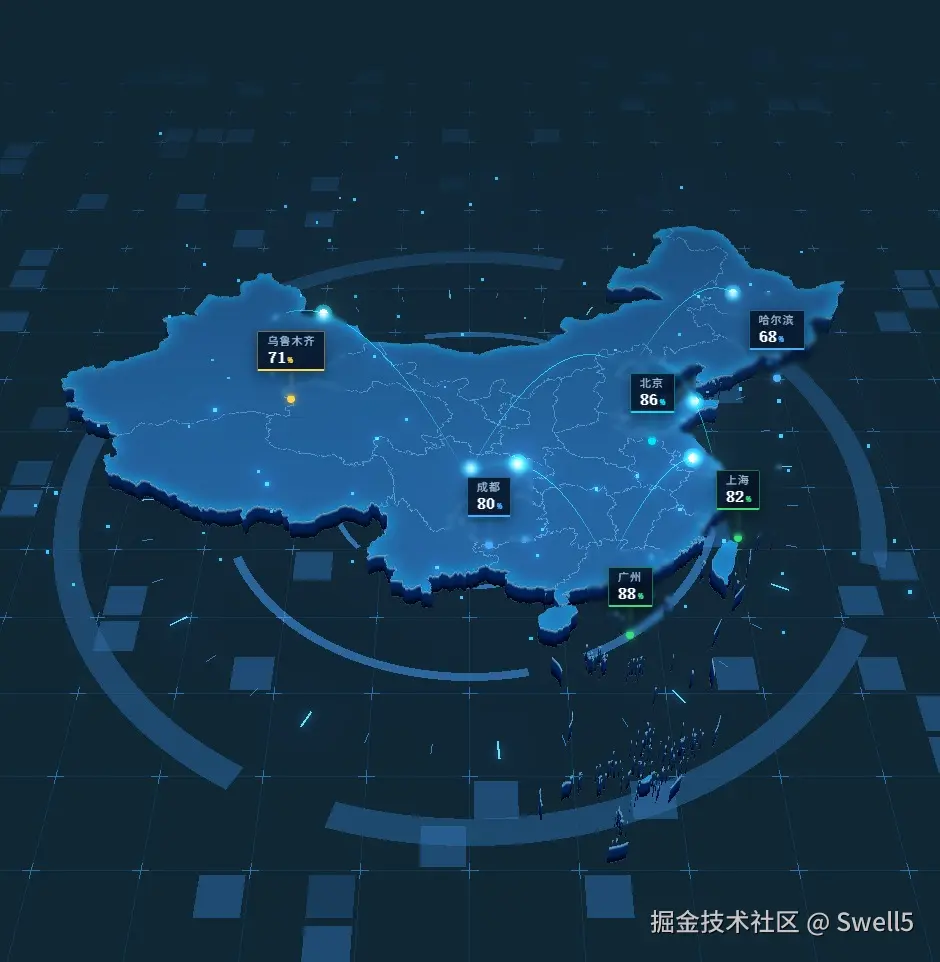

飞线模式
在几个枢纽城市之间拉起一道道弧线，弧线两端淡、中间亮，上面还跑着一个"彗星头"沿着弧线循环飞，做出城市间数据互联的感觉。

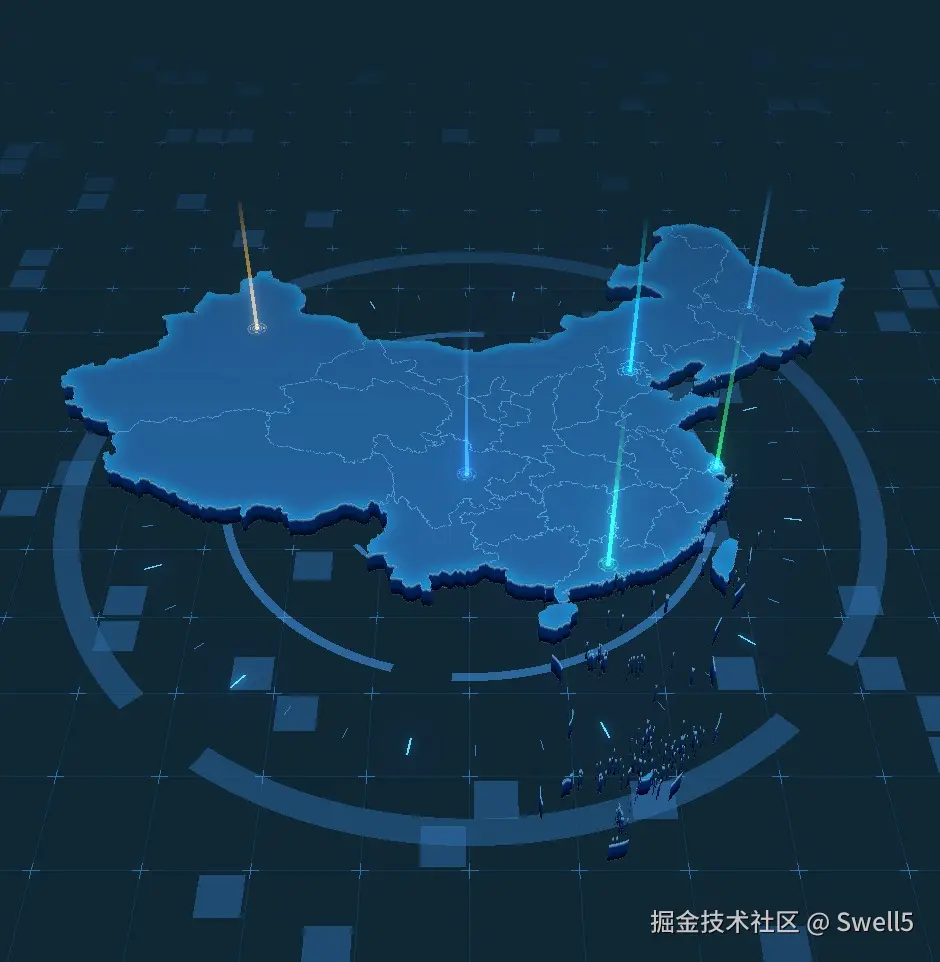

柱状图模式
在每个枢纽城市头顶竖一根数据柱，柱子高低代表数值大小，柱底套一圈会旋转、扩散的特效光环。柱子是从地里"长"出来的动画。这个模式会把城市卡片藏掉，把画面让给柱子。

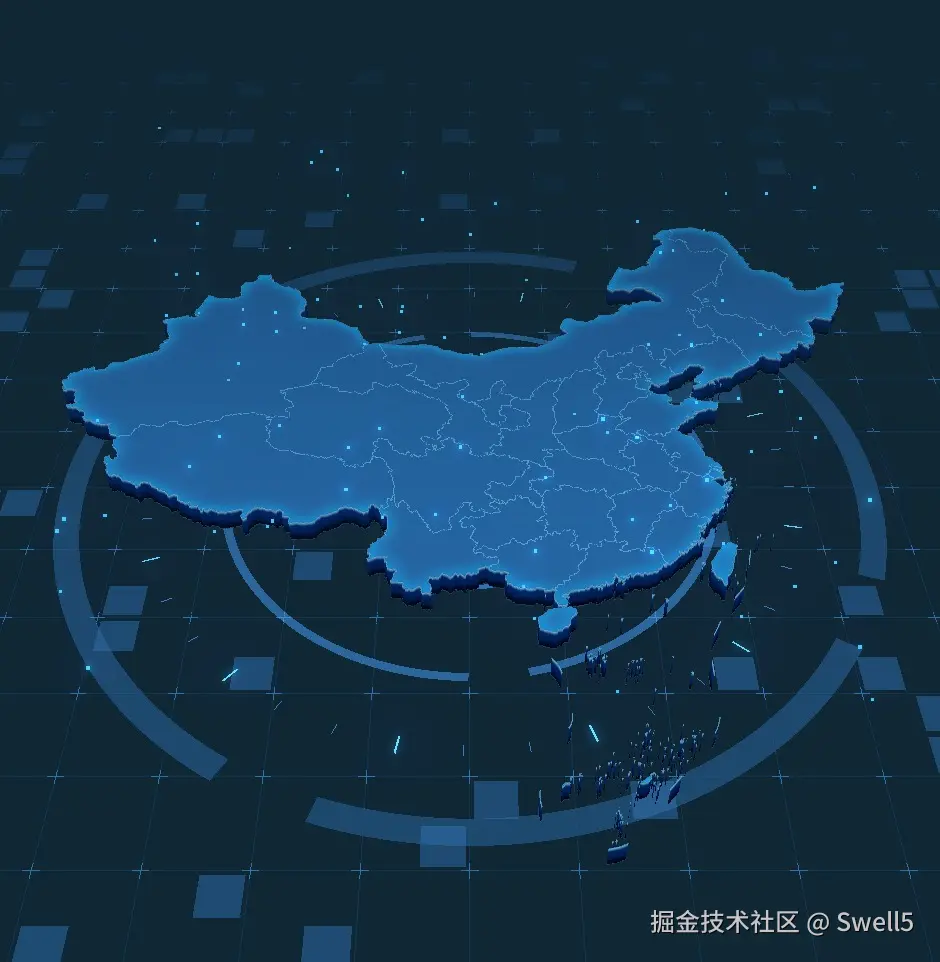

粒子模式
满屏撒一些向上飘的粒子，飘到顶就回到底下重新来，做出数据上浮那种氛围。这个模式飞线、柱子、标签都关掉，画面最干净。

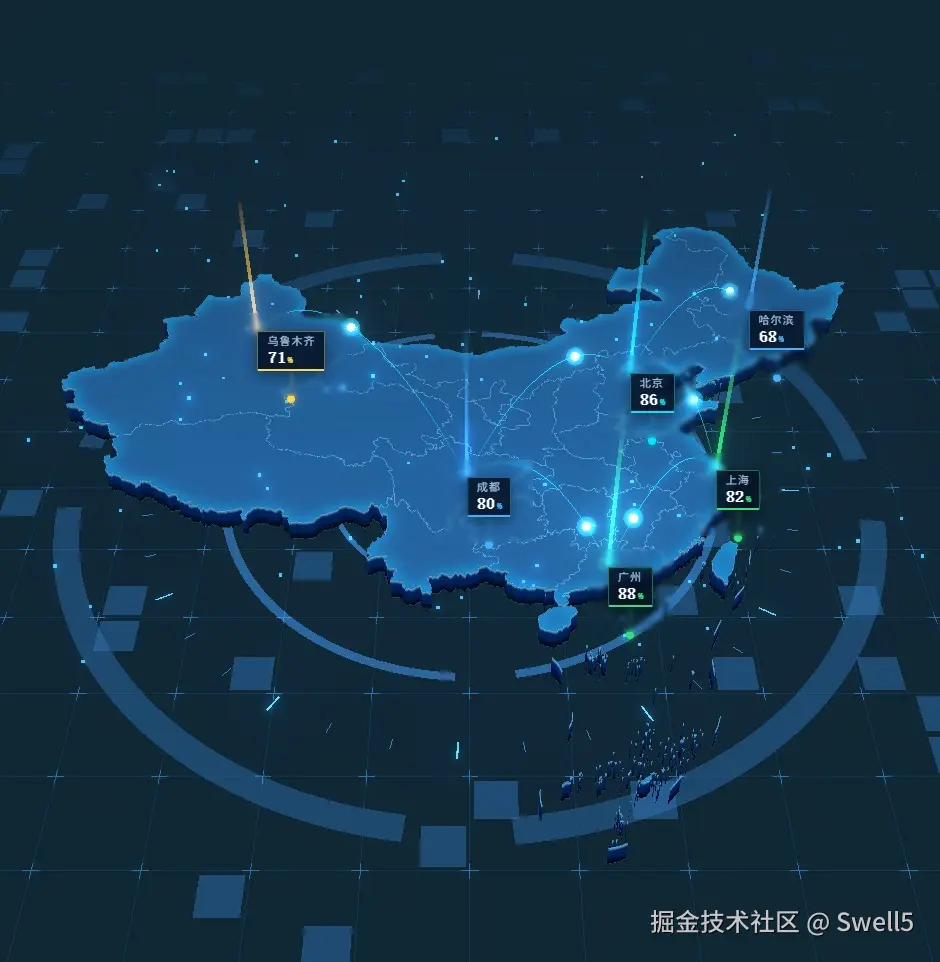

图表动画模式（全开）
飞线、柱子、粒子、标注全部打开。上图里弧光环、发光地图、跟随卡片、飞线、数据柱、粒子能同时看到，是信息量最大的状态。
交互：高亮和逐级下钻
悬浮高亮
鼠标移到哪个省，哪个省就亮一下，顶面提亮、边缘描边淡入，指针旁边还会弹个省名的小提示；移走就复位。
点击下钻 / 右键返回

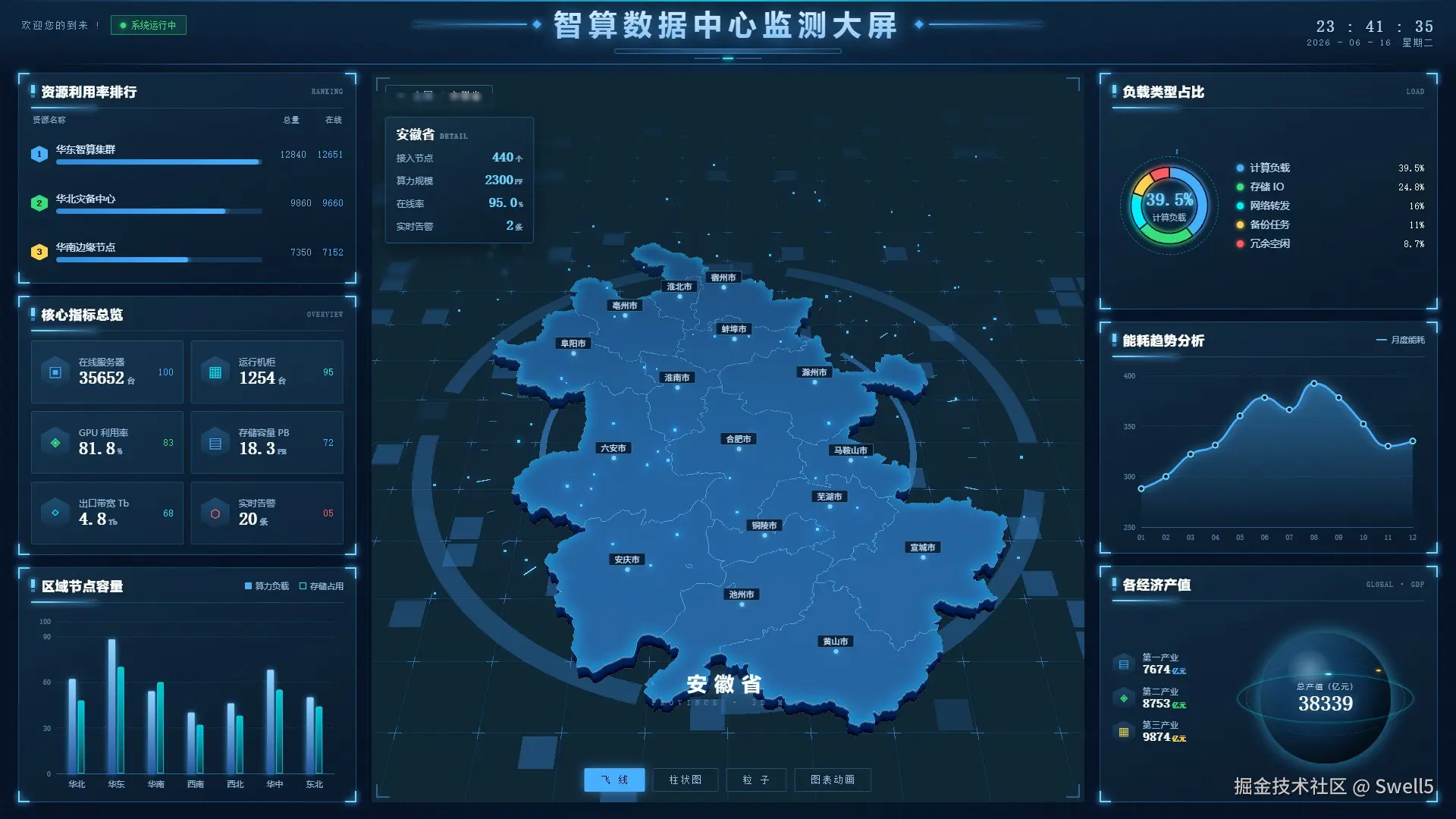

这是地图最实用的能力。点一个省，就钻进它的市级地图（上图就是点开安徽省之后的 16 个地级市），再点继续钻到区县级，右键或者点空白处返回上一级。几个细节：
- 防误触：如果你按下到松开之间鼠标挪动了一点，就当成是在拖着旋转地图，不会误触发下钻。
- 按需加载：钻进哪个区域，才去加载那个区域的地图数据，不会一开始全部加载。
- 平滑放大：因为前面说过所有层级都缩放到同一个大小，所以下钻看起来就是顺滑地放大填充，没有突兀的跳变。
- 联动信息：每次下钻，地图左上角的面包屑路径（上图里的「全国 / 安徽省」）和它下面那张省份详情卡都会跟着更新；底部的模式 Tab、两侧的数据面板也都还在，整屏是联动的。
相机控制
滚轮能缩放、拖拽能旋转，但限制了角度（不让你转到地图背面去），也不让平移，让地图始终围着中心转，怎么转都不会"丢"。
收尾：入场动画、辉光、资源回收
- 入场动画：相机从一个很远的位置慢慢推进到默认视角，差不多 2 秒，光环也在这期间一道道弹出来；这段时间锁住鼠标操作，放完再交还控制权。
- 辉光：给发光的边界、飞线、粒子、柱子做一层辉光后处理，让它们真的"亮"起来，而不只是颜色浅。
- 资源回收：下钻切换地图、或者整个组件关掉的时候，把用过的 3D 模型、材质、贴图、事件监听都释放干净，不然时间一长内存和显存会慢慢漏。
它是怎么"活"起来的
屏幕上看起来一直在动的那些东西——外圈光环在转、地板格子随机闪、地图整体轻轻上下浮、飞线彗星在飞、粒子在升、柱底光环在扩散、标签跟着地图挪——其实都是每一帧重新算一遍位置再画出来的，一秒几十帧，连起来就成了动画。
总结
整理下来，这块大屏想做的事其实就两件：把数据讲清楚，把画面做好看。
数据这边，靠等比缩放适配各种屏幕、靠每个面板自己定时刷新、靠开发期假数据顶上，让它既能随便增减模块，又能平顺地接上真后台。
画面这边，就是中间这张地图，从铺场景、地板、光环，到立起地图、描边界做内阴影，再到标注、各种叠加特效、辉光、交互，一层层堆上去。
说实话难点不在哪个单点，而在细节调试和各层之间的配合，每一处都得慢慢试。如果只想看单省版本怎么从零搭，可以回去看 Three.js 实现 3D 地图可视化 那篇。
