一、故障概述
本次整改对象为蓝牙发射器整机，在常规ESD静电可靠性测试过程中，对设备外露接口、外壳触点等点位进行静电放电测试时，样机频繁出现自动复位、重启故障。故障发生时设备蓝牙断连、工作程序重置，无法维持正常工作状态，复测可稳定复现。经排查，该故障为供电隔离电路静电抗扰度不足、电源地与信号地干扰串扰、电源端口静电泄放能力薄弱导致，需对供电隔离电路及接地滤波结构进行专项整改优化。
二、测试条件与故障现象
1. 测试条件
测试标准依据消费电子整机ESD静电测试规范，接触放电4KV+空气放电8KV，测试点位包含设备外露金属触点、信号接口、外壳缝隙等静电高危区域，测试电压覆盖常规测试档位，设备处于正常通电、蓝牙配对工作状态，需要工作状态下测试静电无异常现象。
| 放电点 | 等级（±kV） | 测试次数 | 放电类型 | 结果 | | --- | --- | --- | --- | --- | | 金属外壳 | 4 | 10 | 接触放电 | FAIL | | 天线外壳金属 | 4 | 10 | 接触放电 | FAIL | | 卡农头接口 | 4 | 10 | 接触放电 | FAIL | | 3.5耳机接口 | 4 | 10 | 接触放电 | FAIL | | type-c接口 | 8 | 10 | 空气放电 | FAIL | | 3.5耳机接口 | 8 | 10 | 空气放电 | FAIL |
2. 故障现象
静电测试施加瞬间，蓝牙发射器立即出现整机复位重启，蓝牙连接中断、工作模式重置，测试过程中故障复现率极高。设备无硬件烧毁、电路击穿问题，属于静电干扰引发的系统工作异常、电源逻辑复位，是典型的静电抗干扰能力不足导致的功能性故障。
三、故障核心原因分析
将供电处AGND与GND地连接并电源电路加入ESD管后测试静电，样机无异常现象，由此得出静电复位故障核心原因集中在电源隔离电路、地电位干扰、静电泄放缺失三大维度，具体机理如下：
1. AGND与GND地电位差引发干扰：设备供电电路采用隔离变压器设计，存在电源地（GND）与信号模拟地（AGND）分离结构。原电路无跨地滤波搭接结构，静电测试时外界高压静电干扰会导致隔离电路两端地电位失衡，产生瞬时电位差，干扰主控芯片供电基准电位，触发系统电压检测复位机制，造成整机重启。
2. 隔离变压器两端无静电防护，泄放通道缺失：原隔离变压器输入、输出两端电路未配置ESD防护器件，静电侵入设备后，无专用低阻泄放路径。静电干扰能量无法快速释放，会直接耦合至供电主干电路，导致电源电压瞬时波动、尖峰脉冲超标，超出整机工作抗扰阈值，触发设备保护复位。
3. 电源端口滤波稳压能力不足：原供电隔离电路对地无大容量滤波电容，面对静电产生的瞬时电压尖峰、高频干扰脉冲，电路无法有效滤除、平滑电压波动。高频静电干扰叠加电源纹波，造成供电电压瞬时不稳，主控芯片供电异常，最终引发自动复位重启。
四、专项整改方案
针对地电位串扰、静电泄放缺失、电源滤波不足三大核心问题，且客户要求AGND与GND地必须分离不能对设备尝试影响，为此我司供电隔离电路进行全方位优化整改，具体实施措施如下：

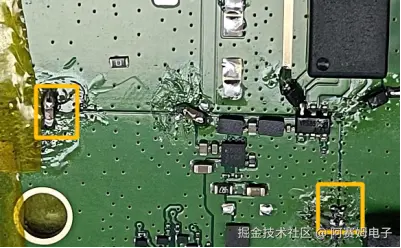

1. 增加跨地搭接电容，平衡地电位：在供电电源电压隔离器两端的GND（电源地）与AGND（模拟信号地）之间，并联1NF高频贴片电容。利用电容通高频、阻直流的特性，快速平衡两地之间的高频静电电位差，消除静电干扰引发的地电位漂移，稳定主控芯片供电参考基准，杜绝因地电位波动导致的系统复位。
2. 隔离变压器两端增设ESD防护器件：在隔离变压器输入端、输出端两侧电路，分别对地并联专用ESD防护管。为静电干扰提供专属低阻泄放通道，外界静电侵入设备后，可通过ESD管快速导入大地，避免静电能量耦合至供电电路、主控电路，从源头阻断静电干扰路径。
五、整改后验证测试
整改完成并完成样品改版、焊接验证后，开展多轮重复性ESD静电测试及整机稳定性测试，验证整改效果：
1. 标准静电复测：对设备所有测试点位进行常规档位接触式、空气式静电循环测试，累计多次连续测试，样机无复位、无重启、无蓝牙断连异常，整机工作状态稳定。
2. 极限余量测试：提升静电测试电压档位进行加压测试，设备仍可正常工作，无任何干扰性故障，静电抗扰度防护余量大幅提升。
验证结论：本次整改彻底解决了蓝牙发射器静电测试复位重启故障，设备整机静电抗干扰能力完全满足行业可靠性测试标准，整改方案有效、可靠。
六、案例总结与设计优化规范
1. 案例总结
本次故障不属于器件质量问题，而是隔离电源电路静电抗扰设计缺失导致的系统性干扰故障。地电位无平衡结构、无静电泄放通道、电源滤波不足，是隔离供电类电子产品静电复位的三大核心诱因。通过跨地电容搭接、变压器两端ESD防护、大容量电容滤波的组合方案，可同步解决地串扰、静电冲击、电压波动问题，彻底根治静电复位故障。
2. 后续设计优化规范
（1）所有带隔离变压器的供电电路，必须在GND与AGND之间配置高频搭接电容，平衡高低压地电位，抑制高频静电串扰。
（2）电源隔离变压器输入、输出两端必须双向配置ESD防护器件，构建全链路静电泄放防护体系，避免单侧防护失效。
（3）隔离供电端口需搭配大容量滤波电容与ESD管组合使用，兼顾静电泄放与电压稳压，提升整机电源系统抗静电干扰能力
