XZLL-IM干货系列 01｜万字拆解分布式 IM 架构：7 个微服务 + 自研 Flutter SDK

IM 系统是后端领域公认的技术深水区。长连接管理、消息可靠投递、多端同步、高并发处理，每一个单独拿出来都是硬骨头，而 IM 需要把它们全部整合到一起还能稳定运行。这篇从架构层面拆解我这套 IM 系统的每个设计决策，所有内容基于真实项目源码，不纸上谈兵。

先介绍下项目

XZLL-IM，一个人、两年业余时间、从零到生产级的分布式即时通讯系统。

不是 Demo，不是课程作业，不是把开源项目跑起来的部署教程。是从协议设计到消息投递、从 Java 微服务到 Flutter 跨端 SDK、从 Docker 部署到线上监控的全链路自研。市面上你能看到的 IM 技术博客，大多数只讲后端。我这篇，后端 + SDK + 客户端 + 管理后台，四端全栈一个人扛下来。

一句话概括：Java 微服务后端 + 自研 Flutter IM SDK + Flutter 客户端 + Vue 管理后台。

直接上硬指标，不整虚的：

• 7 个微服务：网关、认证、长连接、业务、数据同步、社交、管理后台，各司其职，独立部署、独立扩缩容
• Protobuf 二进制协议：相比 JSON 体积砍掉 60%，序列化快 10 倍+，高频消息场景不做这个优化根本扛不住
• Netty 百万级长连接架构：Epoll 原生驱动、Boss/Worker 线程分离、ByteBuf 池化、ZGC 亚毫秒停顿、百万级文件描述符——单节点设计容量百万连接，横向扩展无上限
• 分布式消息路由：三层路由策略（本地直推 → gRPC 跨节点转发 → 离线存储），消息端到端延迟压到毫秒级
• 消息不丢不重：Redis ZSet 三级渐进重试 + Lua 原子去重 + 双 ID 设计（UUID 去重 + 雪花排序），这套组合拳是我踩了无数坑才定下来的
• 多设备同时在线：最多 5 台设备（Android/iOS/Web/小程序），独立 Token 管理，已读状态跨设备实时同步
• MongoDB 分片存储：按 chatId 哈希分片，消息追加写入，水平扩展理论上无上限
• Elasticsearch 全文搜索：RocketMQ 异步同步 MongoDB → ES，消息搜索毫秒级响应，写入和搜索互不影响
• 音视频通话：WebSocket 信令 + LiveKit，IM 系统内闭环，不依赖第三方通话 SDK
• 跨平台客户端 + 自研 IM SDK：3500+ 行的 Flutter IM SDK，封装了 WebSocket 管理、离线队列、消息去重、断线重连——一个后端开发硬生生写出来的

技术栈全家桶：

层	技术
后端	Java 21、Spring Boot 3.3.7、Spring Cloud 2023.0.4、Spring Cloud Alibaba
长连接	Netty 4.1.108、WebSocket、Protobuf 3.25.3
服务间通信	gRPC 1.62.2（同步）、RocketMQ（异步）
存储	MySQL（关系数据）、MongoDB（消息分片）、Redis/Redisson（缓存+锁+队列）
搜索	Elasticsearch 7.17
认证	Spring Security 6 + JWT RS256 + OAuth2
配置中心	Nacos（服务注册 + 配置热更新）
客户端	Flutter + GetX + RxDart + 自研 IM SDK
音视频	LiveKit
部署	Docker Compose、Nginx 反向代理

这不是 PPT 架构，不是从别处抄来的技术选型表。每一行代码都是我亲手敲出来的，每一个技术决策背后都有"为什么不选另一个方案"的反复论证。后面的系列文章会逐层拆解每个技术点的实现细节，这篇先看全貌。

---

架构总览

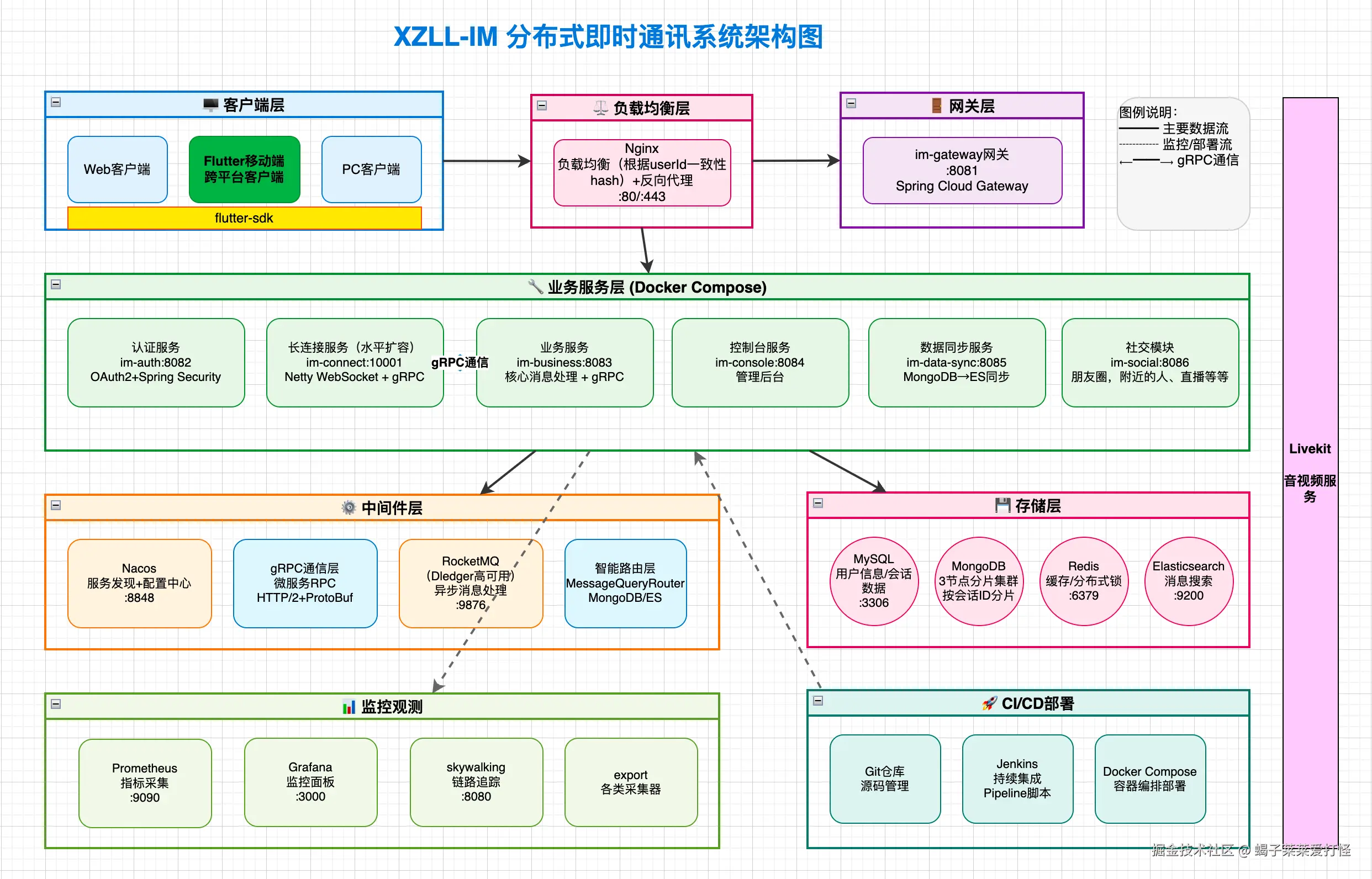

先上一张架构图，心里有个数：

这套系统一共 7 个核心微服务 + 1 个管理后台 + 1 个 Flutter 客户端 + 1 个 Flutter IM SDK。四个独立 Git 仓库，各管各的。

很多人第一次看到这个架构图，第一反应是"至于拆这么多吗？"。下面逐个拆解，每个模块为什么存在，核心代码长什么样。看完你就知道了。

---

一、七个模块，各管各的

1.1 im-connect —— 长连接层（最核心）

职责： 管 WebSocket 连接，收消息、推消息、不管存储。

这是整个系统的"门面"——客户端所有实时交互都通过它，它的稳定性直接决定用户能不能聊天。IM 系统的连接层和业务层必须分开，这是架构层面的铁律，没有商量的余地。

连接层要求低延迟、高吞吐，不能被数据库 I/O 阻塞；业务层要求事务一致性、批量写入优化。两者混合部署，互相拖累，必出问题。

看代码，它是一个基于 Netty 的独立服务器，所有参数都通过 Nacos 动态配置，改参数不需要重启：

// NettyServer.java — Netty 服务启动
@Component
public class NettyServer implements ApplicationRunner {

    @Override
    public void run(ApplicationArguments args) {
        EventLoopGroup bossGroup = Epoll.isAvailable()
            ? new EpollEventLoopGroup(bossThreads)
            : new NioEventLoopGroup(bossThreads);
        EventLoopGroup workerGroup = Epoll.isAvailable()
            ? new EpollEventLoopGroup(workerThreads)
            : new NioEventLoopGroup(workerThreads);

        ServerBootstrap bootstrap = new ServerBootstrap()
            .group(bossGroup, workerGroup)
            .channel(Epoll.isAvailable() ? EpollServerSocketChannel.class : NioServerSocketChannel.class)
            .option(ChannelOption.SO_BACKLOG, backlog)
            .childOption(ChannelOption.TCP_NODELAY, true)
            .childOption(ChannelOption.SO_KEEPALIVE, true)
            .childOption(ChannelOption.ALLOCATOR, PooledByteBufAllocator.DEFAULT);

        bootstrap.childHandler(new WebSocketChannelInitializer());
        bootstrap.bind(port).sync();
    }
}

几个关键设计：

1) Pipeline 分层处理

// WebSocketChannelInitializer.java
protected void initChannel(SocketChannel ch) {
    ch.pipeline()
        .addLast("logging", new LoggingHandler(LogLevel.DEBUG))
        .addLast("http-codec", new HttpServerCodec())
        .addLast("aggregator", new HttpObjectAggregator(65536))
        .addLast("http-chunked", new ChunkedWriteHandler())
        .addLast("compression", new WebSocketServerCompressionHandler())
        .addLast("idle", new IdleStateHandler(idleCheckInterval, 0, 0, SECONDS))
        .addLast("connectionLimit", connectionLimitHandler)   // 连接数限制
        .addLast("flowControl", flowControlHandler)           // 流控
        .addLast("metrics", new MetricsHandler())             // 监控指标
        .addLast("auth", authHandler)                         // JWT 鉴权（一次性）
        .addLast("websocket", webSocketServerHandler);        // 主处理器
}

Pipeline 的顺序很有讲究，调错一个位置就可能出线上事故：IdleStateHandler 必须在 AuthHandler 前面——心跳检测应该在认证前就开始工作，否则认证前的连接假死不会被清理；FlowControlHandler 必须在业务 Handler 前面——消息积压时先在流控层拦住，不能让后面的 Handler 被打爆。

2) 本地连接管理

// LocalChannelManager.java — 本地连接映射
public class LocalChannelManager {
    // userId -> Channel（主要查找路径）
    private final ConcurrentMap<String, Channel> userIdChannelMap;
    // channelId -> userId（反向查找，断连清理用）
    private final ConcurrentMap<String, String> channelIdUserIdMap;
    // userId -> Set<channelId>（多设备支持，最多 5 个）
    private final ConcurrentMap<String, Set<String>> userMultiChannelMap;
    // userId -> 连接时间（监控用）
    private final ConcurrentMap<String, Long> userConnectTimeMap;

    // 统计指标
    private final AtomicInteger totalConnections = new AtomicInteger(0);
    private final AtomicInteger activeConnections = new AtomicInteger(0);
}

为什么用本地 Map 而不是 Redis？因为连接是本地的。一个用户连到了这台机器，他的 Channel 对象只在这台机器的 JVM 内存里，Redis 存不了 Netty Channel，序列化都没法序列化。这就是为什么需要分布式路由——消息要找到用户在哪台机器上。

3) 策略模式分发消息

// ProtoMsgHandlerStrategy.java — 消息处理策略接口
public interface ProtoMsgHandlerStrategy {
    MsgType supportMsgType();
    void exchange(ChannelHandlerContext ctx, ImProtoRequest protoRequest);
}

// HandlerDispatcher.java — 自动注册所有策略实现
@Component
public class HandlerDispatcher implements ApplicationContextAware {
    private Map<MsgType, ProtoMsgHandlerStrategy> protoHandlers;

    @Override
    public void setApplicationContext(ApplicationContext ctx) {
        // Spring 容器启动时自动收集所有策略实现
        Map<String, ProtoMsgHandlerStrategy> beans =
            ctx.getBeansOfType(ProtoMsgHandlerStrategy.class);
        // 按 MsgType 注册到 Map
        protoHandlers = beans.values().stream()
            .collect(Collectors.toMap(
                ProtoMsgHandlerStrategy::supportMsgType,
                Function.identity()));
    }
}

目前注册了 12 个策略实现，涵盖 C2C 消息、群消息、已读回执、输入状态、音视频信令等。新增消息类型只需要实现接口 + 加 @Component，零侵入，不动老代码。这是我觉得整个连接层设计中最优雅的一个点。

4) gRPC 协议与跨节点通信

im-connect 是 multi-module 结构，其中 im-connect-api 子模块专门存放 gRPC 的 proto 定义和生成代码，im-connect-service 是实际运行的服务。im-business 也依赖这个 api 模块来调用 gRPC 接口。

// message_service.proto — gRPC 服务定义
service MessageService {
    // 服务端 ACK 推送（im-business → im-connect → 客户端）
    rpc ResponseServerAck2Client(ServerAckPush) returns (WebBaseResponse);
    // 客户端 ACK 推送
    rpc ResponseClientAck2Client(ClientAckPush) returns (WebBaseResponse);
    // 消息撤回推送
    rpc SendWithdrawMsg2Client(WithdrawPush) returns (WebBaseResponse);
    // 好友请求/响应推送
    rpc PushFriendRequest2Client(FriendRequestPush) returns (WebBaseResponse);
    rpc PushFriendResponse2Client(FriendResponsePush) returns (WebBaseResponse);
    // 跨节点消息转发（im-connect A → im-connect B）
    rpc TransferC2CMsg(ImProtoRequest) returns (WebBaseResponse);
}

TransferC2CMsg 是整个分布式架构的命脉。当用户 A 在节点 1，用户 B 在节点 2，A 给 B 发消息时：节点 1 发现 B 不在本地 → Redis 查到 B 在节点 2 → gRPC 调用节点 2 的 TransferC2CMsg → 节点 2 通过本地 Channel 推送给 B。

gRPC 客户端还做了连接池管理和 30 秒健康检查：

// SmartGrpcClientManager.java — 智能 gRPC 连接池
public class SmartGrpcClientManager {
    private final ConcurrentMap<String, ChannelInfo> channelPool;

    // 路由：通过 Redis 查找用户在哪台 im-connect 上
    public String getServerAddress(String userId) {
        return redisTemplate.opsForHash()
            .get("userLogin:server:", userId);
    }

    // 健康检查：每 30 秒检测一次连接状态
    @Scheduled(fixedDelay = 30000)
    public void healthCheck() {
        channelPool.forEach((addr, info) -> {
            if (!info.getChannel().isShutdown()) return;
            channelPool.remove(addr);
        });
    }
}

---

1.2 im-business —— 业务逻辑层

职责： 消息存储、好友关系、群组管理、消息搜索。所有"重活"都在这里。

和 im-connect 分开的核心原因前面说了：存储和连接的生命周期完全不同。存储挂了不应该影响消息接收（走重试队列兜底），连接挂了不应该影响历史消息查看。

// C2CSendMsgHandler.java — C2C 消息处理核心逻辑
public class C2CSendMsgHandler {

    public void sendC2CMsgDeal(C2CSendMsgAO msg) {
        // 1. 保存到 MongoDB（分片集合）
        msgRecordService.saveC2CMsg(msg);

        // 2. 更新会话列表元数据（Redis）
        chatListService.updateChatList(msg);

        // 3. 构建服务端 ACK，通过 RocketMQ 异步推回
        ServerAckPush ack = buildServerAck(msg);
        serverAckRetryService.sendWithRetry(ack);

        // 4. 发数据同步事件 → ES 索引
        dataSyncProducer.sendSyncEvent(msg);
    }
}

im-connect 和 im-business 之间通过 RocketMQ 解耦，不走同步 RPC。为什么？因为消息存储可能失败，需要重试。RocketMQ 自带重试机制，还能保证消息不丢。如果用同步 RPC，存储一卡，连接层也跟着卡，用户连消息都发不出去——这个坑我踩过，所以改成了 MQ 异步。

MongoDB 消息表设计：

// ImC2CMsgRecordMongo.java — C2C 消息实体
@Document(collection = "im_c2c_msg_record")
@Sharded(shardKey = "chatId")  // 按 chatId 哈希分片
public class ImC2CMsgRecordMongo {
    @Id
    private String id;           // 格式: chatId_msgId
    private String chatId;       // 会话ID，如 "100-1-123-456"
    private Long msgId;          // 雪花算法，全局唯一且有序
    private Long fromUserId;
    private Long toUserId;
    private Integer msgFormat;   // 文本/图片/语音/视频/文件...
    private String msgContent;
    private Long msgCreateTime;
    private Integer msgStatus;
    private Integer withdrawFlag;
}
// 复合索引：{chatId, msgCreateTime}、{fromUserId, chatId, msgCreateTime}

为什么用 MongoDB 不用 MySQL 存消息？这个问题我被问过无数次。三个硬核原因：

1. 写入吞吐：聊天消息是追加写入场景，MongoDB 的 WAL 机制天然适合，MySQL 的 B+ 树在这类场景下是劣势
2. 水平扩展：按 chatId 分片，不需要应用层分库分表，加机器就行
3. 灵活 Schema：不同消息类型（文本、图片、位置、视频）的字段差异大，MongoDB 不需要加一堆 NULL 列

---

1.3 im-gateway —— API 网关

职责： 统一入口、JWT 鉴权、路由转发、限流。

// AuthGlobalFilter.java — 全局认证过滤器
public class AuthGlobalFilter implements GlobalFilter, Ordered {

    @Override
    public Mono<Void> filter(ServerWebExchange exchange, GatewayFilterChain chain) {
        // 1. 解析 JWT Token
        String token = exchange.getRequest().getHeaders().getFirst("Authorization");
        JWSObject jwsObject = JWSObject.parse(token.replace("Bearer ", ""));

        // 2. 提取用户信息
        String userId = jwsObject.getPayload().toJSONObject().get("userId").toString();

        // 3. 注入到请求头，传给下游服务
        ServerHttpRequest request = exchange.getRequest().mutate()
            .header("X-User-Id", userId)
            .build();

        return chain.filter(exchange.mutate().request(request).build());
    }
}

注意：WebSocket 连接不经过网关，直接走 Nginx 反代到 im-connect。因为 WebSocket 是长连接，走网关（Spring Cloud Gateway 基于 WebFlux）会多一层不必要的转发开销和内存占用。网关只处理 HTTP API 请求（拉历史消息、好友列表、搜索等）。

---

1.4 im-auth —— 认证服务

职责： 登录、发 Token、刷新 Token、踢人。

// AuthController.java — 核心登录接口
@PostMapping("/oauth/token")
public WebBaseResponse<Oauth2TokenDto> login(@RequestBody TokenRequest request) {
    // 1. Spring Security 认证
    Authentication auth = authenticationManager.authenticate(
        new UsernamePasswordAuthenticationToken(
            request.getUsername(), request.getPassword()));

    // 2. 生成 JWT（RS256 签名）
    String accessToken = jwtTokenService.generateAccessToken(user, deviceType);
    String refreshToken = jwtTokenService.generateRefreshToken(user, deviceType);

    // 3. 存入 Redis（支持多设备）
    // key = userLogin:token:{userId}:{deviceType}:{md5(token)}
    // TTL = token 超时时间
    redisTemplate.opsForValue().set(redisKey, userId, timeout, TimeUnit.SECONDS);

    return WebBaseResponse.success(new Oauth2TokenDto(accessToken, refreshToken));
}

几个设计细节：

• RS256 非对称签名：用 RSA 私钥签 JWT，公钥验签。这样 im-gateway 只需要存公钥，不需要和 im-auth 通信就能验证 Token，认证服务挂了也不影响网关验权
• 多设备支持：Redis Key 包含 deviceType（android/ios/web/mini_program），同一账号最多 5 设备同时在线
• Token 黑名单：登出时删 Redis Key，网关每次请求都校验 Redis 中是否存在该 Token，已登出的 Token 即使没过期也无法使用——比纯 JWT 无状态方案安全得多

---

1.5 im-data-sync —— 数据同步

职责： 消费 RocketMQ 消息，把 MongoDB 的消息同步到 Elasticsearch。

// BatchDataSyncConsumer.java — 批量同步消费者
public class BatchDataSyncConsumer implements MessageListenerConcurrently {

    @Override
    public ConsumeConcurrentlyStatus consumeMessage(List<MessageExt> msgs) {
        List<ImC2CMsgRecordES> inserts = new ArrayList<>();
        List<ImC2CMsgRecordES> updates = new ArrayList<>();

        for (MessageExt msg : msgs) {
            ClusterEvent event = JSON.parseObject(msg.getBody(), ClusterEvent.class);
            if (event.getOperationType() == SAVE) {
                inserts.add(convertToES(event));
            } else {
                updates.add(convertToES(event));
            }
        }

        // 批量写入 ES
        BulkRequest bulkRequest = new BulkRequest();
        inserts.forEach(doc -> bulkRequest.add(
            new IndexRequest("im_c2c_msg_record").id(doc.getId())
                .source(JSON.toJSONString(doc), XContentType.JSON)));
        restHighLevelClient.bulk(bulkRequest, RequestOptions.DEFAULT);

        return ConsumeConcurrentlyStatus.CONSUME_SUCCESS;
    }
}

为什么不直接在 im-business 里写 ES？因为写入 MongoDB 和写入 ES 的失败概率不同。MongoDB 是核心链路，ES 搜索不是。如果 ES 写入失败拖慢了消息存储，得不偿失。异步解耦后，ES 即使挂了也不影响发消息——这就是微服务的意义：故障隔离。

---

1.6 im-social —— 社交模块

职责： 圈子、帖子、活动、话题、打招呼。

这个模块是后来加的，和核心 IM 链路完全独立。如果把它和 im-business 合在一起，社交功能的任何变更都会影响核心消息链路，风险太高。独立出来后，可以单独部署、单独扩容。社交模块挂了，聊天功能照样用。

---

二、消息从发送到接收，经历了什么？

这是理解整个架构的关键。一条 C2C 消息从 A 发到 B，要经过四个节点、两种通信协议、三次路由决策——但整个过程对用户来说是无感的：

A 的手机                 im-connect (节点1)              im-business              B 的手机
   │                          │                            │                        │
   │── C2CSendReq(Protobuf)──▶│                            │                        │
   │                          │── RocketMQ ───────────────▶│                        │
   │                          │                            │── 存 MongoDB            │
   │                          │                            │── 更新 Redis 会话       │
   │                          │◀── gRPC ServerACK ────────│                        │
   │◀── ServerACK(消息已收到)──│                            │                        │
   │                          │                            │                        │
   │                          │── 检查 B 是否在线 ──────────│                        │
   │                          │   B 在本地？直接推送         │                        │
   │                          │   B 在其他节点？gRPC 转发    │                        │
   │                          │   B 不在线？走离线消息       │                        │
   │                          │                            │                        │
   │                          │── C2CMsgPush ──────────────────────────────────────▶│
   │                          │                            │                        │

对应 im-connect 的核心路由逻辑：

// C2CMsgSendProtoStrategyImpl.java — 三层路由
public void exchange(ChannelHandlerContext ctx, ImProtoRequest protoRequest) {
    C2CSendReq sendReq = C2CSendReq.parseFrom(protoRequest.getPayload());

    // 路径1：本地在线 — 直接通过本地 Channel 推送
    Channel targetChannel = localChannelManager.getChannelByUserId(toUserId);
    if (targetChannel != null && targetChannel.isActive()) {
        pushDirectly(targetChannel, pushMsg);
        return;
    }

    // 路径2：远程在线 — Redis 查到目标节点，gRPC 转发
    String serverAddr = smartGrpcClientManager.getServerAddress(toUserId);
    if (serverAddr != null) {
        smartGrpcClientManager.transferC2CMsg(serverAddr, protoRequest);
        return;
    }

    // 路径3：离线 — 发 RocketMQ 离线消息事件
    offlineMsgProvider.sendOfflineEvent(sendReq);
}

三层路由的设计哲学：能本地解决的绝不跨网络，能异步的绝不同步。 本地直推是纳秒级内存操作，gRPC 跨节点是毫秒级网络调用，离线存储是兜底方案。优先级递减，延迟递增。

---

三、消息可靠性：IM 的灵魂

架构是骨架，消息不丢、不重、有序才是 IM 的灵魂。很多同学写了个聊天 Demo 就觉得 IM 不过如此，但 Demo 和生产级系统之间的差距，可能比 Java 和 JavaScript 的差距还大。这一节展开讲讲这几个核心问题我是怎么解的。

3.1 双 ID 设计：clientMsgId + msgId

这是整个消息可靠性的基石。

// message_service.proto — C2CSendReq 消息结构
message C2CSendReq {
  bytes   clientMsgId = 1;   // 客户端生成的 UUID，16 字节，用来去重
  fixed64 msgId        = 2;  // 服务端生成的雪花 ID，8 字节，用来排序
  fixed64 from          = 3;
  fixed64 to            = 4;
  int32   format        = 5;
  string  content       = 6;
  fixed64 time          = 7;
}

为什么需要两个 ID？因为它们解决的是两个完全不同的问题：

ID	类型	谁生成的	解决什么问题
clientMsgId	UUID (16 bytes)	客户端	去重：重试、断线重连、网络重传都会产生重复消息，用 UUID 判重
msgId	雪花算法 (fixed64)	服务端	排序：雪花 ID 天然递增，保证消息全局有序

只用一个 ID 行不行？真不行：

• 用 UUID 排序？UUID 无序，群聊里多个人的消息没法按时间排
• 用自增 ID？分布式环境下会冲突，还需要额外的协调服务
• 用雪花 ID 去重？可以，但客户端离线重试时没有服务端 ID，没法做发送端去重

雪花 ID 的生成——为了极致性能，我用了预生成池：

// SnowflakeIdService.java — 雪花 ID 生成 + 预生成池
public class SnowflakeIdService {
    private static final int ONCE_BATCH_COUNT = 1000;
    private final AtomicLong currentId = new AtomicLong(0);
    private final AtomicLong maxId = new AtomicLong(0);

    public long generateSimpleMessageId() {
        // 池子里没了，批量预生成 1000 个
        if (currentId.get() >= maxId.get()) {
            synchronized (this) {
                refillPool();
            }
        }
        return currentId.getAndIncrement();
    }

    private void refillPool() {
        // 从 Snowflake 算法批量获取 1000 个 ID
        // 避免每条消息都走一次 Snowflake 计算，极致吞吐
    }
}

chatId 的计算——注意 Protobuf 里没有 chatId 字段，它是双方 ID 动态算出来的，不占一比特带宽：

// ChatIdUtils.java — 会话 ID 生成
public static String buildC2CChatId(Integer bizType, Long fromUserId, Long toUserId) {
    // 小 ID 在前，大 ID 在后，保证 A→B 和 B→A 的 chatId 相同
    Long smallUserId = Math.min(fromUserId, toUserId);
    Long bigUserId = Math.max(fromUserId, toUserId);
    return bizType + "-1-" + smallUserId + "-" + bigUserId;
    // 结果如: "100-1-123-456"
}

一条消息从 Protobuf 字段设计上就完成了职责分离：clientMsgId 管去重，msgId 管排序，chatId 动态计算不占带宽。每个字段都有且只有一个职责，没有冗余。

3.2 消息有序性：雪花 ID 的天然保证

IM 的"有序"不是说消息必须按发送时间戳排，而是接收方看到的消息顺序必须和发送顺序一致。群聊里 5 个人同时说话，消息到达服务端的顺序可能和发送顺序不一样，但客户端显示的时候必须是对的。

雪花 ID 的结构决定了它天然有序：

| 1 bit | 41 bit 时间戳 | 5 bit 机房 | 5 bit 机器 | 12 bit 序列号 |

高位是时间戳，所以 ID 越大，生成时间越晚。客户端收到消息后直接按 msgId 排序就行，完全不依赖消息到达的先后顺序：

// MongoDB 查询 — 按 msgCreateTime + msgId 双字段排序
// 处理同一毫秒内的多条消息
criteria.orOperator(
    Criteria.where("msgCreateTime").lt(lastMsgTime),
    Criteria.where("msgCreateTime").is(lastMsgTime).and("msgId").lt(lastMessageId)
);
// 排序：msgCreateTime DESC, msgId DESC

为什么用 (msgCreateTime, msgId) 双字段而不是只排 msgId？因为 msgId 是服务端生成时间，msgCreateTime 是客户端发送时间。极端情况下（客户端本地时钟偏移、服务端批处理），两者可能不完全一致。双字段排序是防御性设计，宁可多一个字段，也不能在极端场景下出现消息乱序。

3.3 消息去重：服务端 + 客户端双重保障

去重要在两个地方做：服务端防止重试消息入库，客户端防止重复推送显示。只做一端的去重是不够的。

服务端去重——在重试队列的 Lua 脚本里，原子操作，不会出现并发问题：

-- add_to_retry_queue.lua — 原子入队 + 去重判断
-- 如果 msgId 已存在，说明这条消息已经在重试队列里了，直接跳过
if redis.call('HEXISTS', hashKey, msgId) == 1 then
    return 0  -- 已存在，不入队
end
redis.call('ZADD', zsetKey, score, msgId)
redis.call('HSET', hashKey, msgId, compressedData)
return 1

客户端去重——SDK 用内存缓存 + 双 key 校验：

// xzll_im_client.dart — 消息去重缓存
final Map<String, int> _messageCache = {};
static const int _maxCacheSize = 1000;
static const int _messageCacheTtlMs = 2 * 60 * 1000; // 2 分钟过期

// 双 key 去重：同时用服务端 msgId 和客户端 clientMsgId 检查
bool _isDuplicateMessage({String? msgId, String? clientMsgId}) {
    if (msgId != null && _messageCache.containsKey('s:$msgId')) return true;
    if (clientMsgId != null && _messageCache.containsKey('c:$clientMsgId')) return true;
    return false;
}

为什么客户端也要去重？因为服务端重试机制会在 5s、30s、300s 后重发消息。如果网络延迟导致第一次推送和重试推送几乎同时到达客户端，没有去重就会显示两条一样的消息——用户体验灾难。

3.4 消息重试：三级渐进式重试

这是整个消息可靠性链条中最复杂的部分，也是我觉得最有技术含量的设计之一。

消息推送给接收方后，如果接收方没 ACK，服务端怎么处理？直接放弃？那消息就丢了。无限重试？那服务器资源会被耗尽。

我的方案：Redis ZSet + Lua 原子操作 + 三级渐进式延迟：

// C2CMsgRetryServiceImpl.java — 消息重试服务
public class C2CMsgRetryServiceImpl implements C2CMsgRetryService {

    // 三级延迟：5秒 → 30秒 → 5分钟
    private final int[] delays = {5, 30, 300};
    private final int maxRetries = 3;

    // 消息推送成功后，加入重试队列
    public void addToRetryQueue(ImProtoRequest protoRequest, String toUserId) {
        long firstExecuteTime = System.currentTimeMillis() + delays[0] * 1000L;
        byte[] compressed = LZ4_COMPRESSOR.compress(protoRequest.toByteArray());

        // Lua 原子操作：ZSet 存 score（执行时间），Hash 存压缩后的消息体
        // 如果 msgId 已存在，跳过（去重）
        luaScriptExecutor.executeAddToRetryQueue(
            zsetKey, hashKey, msgId, firstExecuteTime, compressed);
    }

    // 定时扫描：每 1 秒扫一次到期消息
    @Scheduled(fixedDelay = 1000)
    public void scanRetryQueue() {
        long now = System.currentTimeMillis();
        // Lua 原子认领：ZRANGEBYSCORE + ZREM 原子操作，防止多节点并发处理同一条消息
        List<String> expiredMsgIds = luaScriptExecutor.executeClaimRetryMessages(zsetKey, now);

        for (String msgId : expiredMsgIds) {
            byte[] data = redisTemplate.opsForHash().get(hashKey, msgId);
            ImProtoRequest request = ImProtoRequest.parseFrom(LZ4_DECOMPRESSOR.decompress(data));

            int retryCount = getRetryCount(msgId);
            if (retryCount < maxRetries && isUserOnline(toUserId)) {
                // 重推 + 重新入队（下一级延迟）
                pushToUser(toUserId, request);
                requeue(msgId, now + delays[retryCount + 1] * 1000L);
            } else {
                // 超过重试次数或用户已离线，转离线处理
                removeFromRetryQueue(msgId);
                offlineMsgHandler.handle(request);
            }
        }
    }
}

整个重试流程：

推送消息给 B
    │
    ├── B 收到了，回复 ClientACK ──▶ 从重试队列移除 ✓
    │
    └── B 没回复
         │
         ├── 5 秒后：第 1 次重推
         │    └── 还没 ACK？
         │         ├── 30 秒后：第 2 次重推
         │         │    └── 还没 ACK？
         │         │         ├── 5 分钟后：第 3 次重推
         │         │         │    └── 还没 ACK？
         │         │         │         └── 转离线消息处理
         │         │         │              更新 MongoDB 状态为 OFFLINE
         │         │         │              发送 MobPush 通知唤醒
         │
         └── 用户上线后拉取会话列表，按需加载历史消息

为什么用 Redis ZSet 而不是 RocketMQ 做重试？因为重试队列需要按到期时间精确扫描，MQ 的延迟消息粒度不够（RocketMQ 延迟级别是固定的 18 档），而且每条消息的重试状态需要随机读写（改 retryCount、改 delay），ZSet + Hash + Lua 的组合比 MQ 灵活得多。这个决策是在实际踩坑之后做出的——一开始用 RocketMQ 延迟消息做重试，发现延迟级别不够精细，改成了 Redis 方案，效果好得多。

3.5 客户端重试：离线队列 + 指数退避

服务端有重试，客户端也有。网络断开时消息不能丢，要先进队列，连上后自动发——用户感知不到网络波动：

// xzll_im_client.dart — 离线消息队列 + 重试
final Map<String, _PendingSendTask> _pendingSends = {};
static const int _maxMessageRetry = 3;

// 发送时如果没连接，先进队列
void sendTextMessage(toUserId, content, ...) {
    if (!isConnected) {
        _enqueuePendingSend(clientMsgId, chatId);
        return;  // 不报错，用户看到"发送中"
    }
    _channel?.sink.add(bytes);
}

// 重连成功后，自动 flush 所有待发消息
void _flushPendingMessages() {
    for (var task in _pendingSends.values) {
        _executeRetrySend(task);  // 逐条发送
    }
}

// 单条消息的重试：指数退避 2s → 4s → 8s
void _scheduleMessageRetry(_PendingSendTask task) {
    if (task.retryCount >= _maxMessageRetry) {
        _markMessageFailed(task.clientMsgId);  // 显示红色感叹号
        return;
    }
    final delaySeconds = 2 << task.retryCount;  // 2, 4, 8
    Timer(Duration(seconds: delaySeconds), () => _executeRetrySend(task));
}

3.6 服务端 ACK：告诉发送方"我收到了"

消息到达服务端后，需要给发送方一个确认，否则发送方不知道消息到底发出去了没：

// C2CSendMsgHandler.java — 消息存储 + 服务端 ACK
public void sendC2CMsgDeal(C2CSendMsgAO msg) {
    // 1. 存 MongoDB
    msgRecordService.saveC2CMsg(msg);

    // 2. 构建服务端 ACK，通过 gRPC 推给发送方所在的 im-connect 节点
    ServerAckPush ack = ServerAckPush.newBuilder()
        .setToUserId(msg.getFromUserId())  // 注意：ACK 发给发送方
        .setClientMsgId(msg.getClientMsgId())
        .setMsgId(msg.getMsgId())
        .setMsgReceivedStatus(1)  // SERVER_RECEIVED
        .setReceiveTime(System.currentTimeMillis())
        .build();

    // 3. gRPC 发送，失败则走 RocketMQ 重试（同样的 5s/30s/300s 三级）
    serverAckRetryService.sendServerAckWithRetry(ack);
}

ACK 也有重试机制。因为 gRPC 调用可能失败（目标 im-connect 节点正在重启、网络抖动），通过 RocketMQ 延迟消息兜底：

// ServerAckSimpleRetryService.java
public void sendServerAckWithRetry(ServerAckPush ack) {
    boolean sent = grpcMessageService.sendServerAck(ack);
    if (!sent) {
        // gRPC 失败，发 RocketMQ 延迟消息，稍后重试
        rocketMQProducer.sendDelayMsg(
            SERVER_ACK_RETRY_TOPIC,
            JSON.toJSONString(ack),
            delayLevel  // 5s, 30s, 300s
        );
    }
}

ACK 链路本身也是可靠的——gRPC 失败走 MQ 兜底，MQ 失败有重试机制。整条链路没有任何单点故障。

3.7 完整的消息可靠性链路

把上面所有机制串起来，一条消息从发送到确认的完整生命周期：

客户端 A                              服务端                              客户端 B
   │                                    │                                    │
   │── C2CSendReq ─────────────────────▶│                                    │
   │   (clientMsgId=UUID)               │                                    │
   │                                    │── 生成 msgId（雪花算法）              │
   │                                    │── 存 MongoDB（chatId_msgId）         │
   │                                    │── 去重检查（Lua 原子操作）            │
   │◀── ServerACK(msgId, code=1) ───────│                                    │
   │   A 的 UI：发送中 → 已发送 ✓        │                                    │
   │                                    │                                    │
   │                                    │── 推送 C2CMsgPush ────────────────▶│
   │                                    │   加入重试队列（5s/30s/300s）        │
   │                                    │                                    │
   │                                    │◀── ClientACK(status=3) ───────────│
   │                                    │   从重试队列移除                     │
   │                                    │                                    │
   │◀── ClientAckPush(status=3) ────────│                                    │
   │   A 的 UI：已发送 → 已送达 ✓        │                                    │

如果 B 不在线，链路变成：

重试 3 次无响应
    │
    ├── 更新 MongoDB 消息状态 → OFFLINE
    ├── 发送 MobPush 通知唤醒 B
    │
    └── B 上线后
         ├── 拉取会话列表（含未读数）
         ├── 打开聊天窗口
         └── 按需加载历史消息（MongoDB 分页查询）

---

四、技术栈选型背后的考量

每一项技术选型都不是拍脑袋决定的，都有"为什么不选另一个"的论证过程：

技术	用在哪	为什么选它
Netty	im-connect	Java 生态唯一能支撑百万级 WebSocket 长连接的方案。Tomcat/WebFlux 根本做不到这个量级
Protobuf	客户端协议	比 JSON 体积小 3-5 倍、序列化快 10 倍+。IM 高频消息场景下，每条消息省 60% 带宽，积少成多非常可观
gRPC	服务间通信	Protobuf 原生支持、双向流、HTTP/2 多路复用。比 REST + JSON 高效一个数量级
RocketMQ	异步解耦	金融级消息可靠性、自带重试和死信队列、支持广播消费（群消息场景刚需）。Kafka 做不到这个级别的消息精确性
MongoDB	消息存储	按 chatId 分片零成本水平扩展、追加写入性能碾压 MySQL、Schema 灵活适配多种消息类型
MySQL	关系数据	好友、群组、用户等强事务场景。MongoDB 做不了复杂事务，各司其职
Redis	缓存/状态	未读计数、在线状态、Token 存储、分布式锁。Redis 单线程模型在 IM 场景下反而是优势——不用担心并发问题
Elasticsearch	消息搜索	全文检索、高亮、分词、分页。MongoDB 的文本搜索和 ES 比就是玩具
Nacos	配置/注册中心	配置热更新是杀手锏——Netty 的 Boss/Worker 线程数、心跳间隔、重试策略全都能在线改，不用重启服务

---

五、部署架构

192.168.1.131 (主节点)         192.168.1.132 (连接节点)      192.168.1.130 (基础设施)
┌─────────────────────┐      ┌─────────────────────┐      ┌───────────────────┐
│ im-gateway   (8081) │      │ im-connect   (8085) │      │ MySQL             │
│ im-auth      (8082) │      │                     │      │ MongoDB           │
│ im-business  (8083) │      │ 专门处理 WebSocket    │      │ Redis             │
│ im-console   (8084) │      │ 可以水平扩展多节点    │      │ Nacos             │
│ im-data-sync        │      │                     │      │ RocketMQ          │
│ im-social           │      │                     │      │ Elasticsearch     │
│ im-connect   (8085) │      │                     │      │ MinIO             │
└─────────────────────┘      └─────────────────────┘      └───────────────────┘
         ▲                           ▲
         │        Nginx 反向代理       │
         └───────────────────────────┘
                192.168.1.101

Docker Compose 部署，所有服务 network_mode: host，直接用宿主机网络，避免 Docker NAT 带来的额外延迟。im-connect 是资源大户，Docker 单独分配了 12G 内存 + ZGC 垃圾回收器 + 百万级文件描述符：

# docker-compose.yml — im-connect 的资源配置
im-connect:
  image: eclipse-temurin:21-jdk
  network_mode: host
  deploy:
    resources:
      limits:
        memory: 12G
      reservations:
        memory: 4G
  ulimits:
    nofile:
      soft: 1048576
      hard: 1048576
    nproc:
      soft: 65535
  environment:
    - JAVA_OPTS=-XX:+UseZGC -XX:MaxGCPauseMillis=50
                 -XX:+UseStringDeduplication
                 -Dio.netty.leakDetection.level=DISABLED

为什么 im-connect 用 ZGC 而不是 G1？因为长连接层对延迟极其敏感。G1 的 STW（Stop-The-World）可能达到几十毫秒，在百万级连接场景下，这几十毫秒会导致大量心跳超时、消息推送延迟雪崩。ZGC 的 pause time 目标是亚毫秒级——这东西调优的时候我是真的对比过 G1 和 ZGC 的 GC 日志，差距肉眼可见。这也是支撑百万连接的关键基础设施之一。

---

六、Flutter 客户端 + SDK 架构

作为一个后端开发去写 Flutter 客户端，这个经历说起来一把辛酸泪。但回头看看，SDK 的设计还算干净：

Flutter 客户端
├── SDK 层 (xzll-im-flutter-sdk)
│   └── XZLLIMClient (单例，3500+ 行)
│       ├── WebSocket 连接管理（指数退避重连）
│       ├── 消息收发（Protobuf 序列化）
│       ├── 消息去重（内存缓存 1000 条，2 分钟 TTL）
│       ├── 离线队列 (_pendingSends Map)
│       └── SQLite 本地存储
│
└── App 层 (xzll-im-flutter-client)
    ├── IMSDKManager (GetX Service, 封装 SDK)
    ├── AppEvent (RxDart 事件总线)
    └── UI 层 (GetX: Binding + Controller + View)

SDK 的连接管理——指数退避重连，后台切前台自动恢复：

// xzll_im_client.dart — 指数退避重连
void _scheduleReconnect({bool immediate = false}) {
  if (_isManualDisconnect) return;
  _reconnectAttempts++;

  Duration delay;
  if (_isAppInBackground) {
    delay = Duration(seconds: 30);  // 后台统一 30s，省电
  } else {
    final delaySeconds = (1 << (_reconnectAttempts - 1)).clamp(1, 30); // 1→2→4→8→16→30
    delay = Duration(seconds: delaySeconds);
  }

  _reconnectTimer = Timer(delay, () => _performReconnect());
}

消息发送的离线保障——断网无感知：

// 断网时消息不丢，先进队列，连上后自动 flush
if (!isConnected) {
  _enqueuePendingSend(clientMsgId, chatId);
  callback?.call(true, clientMsgId: clientMsgId, content: content);
  return;
}
_channel?.sink.add(bytes);

SDK 和 App 之间通过 RxDart 事件总线解耦，SDK 不依赖任何 UI 框架，可以独立使用：

// AppEvent — RxDart 事件总线
sealed class AppEvent {
  // SDK → UI 的所有事件通道
  static PublishSubject<ChatMessage> onMessageReceived = PublishSubject();
  static BehaviorSubject<WebSocketStatus> webSocketStatus = BehaviorSubject();
  static PublishSubject<Conversation> onConversationUpdated = PublishSubject();
  static PublishSubject<Map<String, dynamic>> onReadReceiptReceived = PublishSubject();
  // ... 更多事件
}

---

七、总结

回顾整篇文章的核心设计：

• im-connect 和 im-business 必须分开：连接管理吃内存、存储重 IO，生命周期完全不同，独立扩缩容是刚需
• 三层消息路由：本地直推 → gRPC 跨节点转发 → 离线存储，能本地解决的绝不跨网络，延迟从纳秒到毫秒到秒级递增
• RocketMQ 解耦：连接层和业务层之间异步通信，存储失败不影响消息接收，故障隔离
• 双 ID 体系：clientMsgId 管去重、msgId 管排序、chatId 动态计算不占带宽，每个字段各司其职
• Redis ZSet + Lua 三级重试：5s → 30s → 5min 渐进式重推，LZ4 压缩节省内存，原子认领防并发
• MongoDB 分片 + ES 异步同步：写入和搜索互不影响，ES 挂了聊天照样用

---

IM干货系列 下一篇预告：《Protobuf 协议设计：从 JSON 到二进制，我是怎么把消息体积砍掉 60% 的》—— 字段级优化（fixed64 替换 string、bytes 替换 UUID、chatId 动态计算不传）、信封模式设计。

后续计划：百万连接压测实战、LiveKit 音视频调通、直播功能、全链路性能调优等，都是待攻克的硬骨头，感兴趣的持续关注。

如果觉得有用，点个关注不迷路，系列持续更新中~

---

说明：本文内容基于我此前开源的 XZLL IM 项目的真实架构和源码。项目目前已闭源，不再维护开源版本，但文章中的所有设计思路、代码实现和踩坑经验都来自真实的开发过程，希望对正在做 IM 的同学有帮助。
