网络笔记：从一块网卡开始

概述

这不是某款产品的配置手册，也没有可以复制粘贴的命令行。它是我过去十年，对网络能力发展的一次系统性总结。

我不是科班出身——最初做的是网络工程、综合布线、桌面运维，后来才慢慢接触云计算和 Kubernetes。很长一段时间里，每接触一个新产品的网络模型，我都不知道从哪里入手，也不知道该怎么理解。

我希望和我有同样困惑的人，不再被这个问题困扰。所以，我把这些年积累的理解，一点一点串起来，写成了这篇文章。

如果你也曾为网络的抽象感到迷茫，或许这里会有你想要的答案。

第一章 网络基本处理原理

1.一块网卡的故事

一切网络通信，都始于一块物理网卡。

随着平台层的业务发展越来越先进，从简单的VMWare、KVM，到OpenStack、K8s，网络的能力逐步走向抽象化和复杂化，对于一个平台层的系统，我们对其网络模型架构的理解越来越迷糊，在接触到一个新的产品时，往往都需要重头进行理解，对所有的概念进行重新翻译。

现在，回到最朴素的起点：一块普通的网卡，加上 Linux 内核，是如何完成一次数据接收和发送的？

2.网络通信的基本原理

假设现在有一台电脑，向服务端发送了一个数据包，这个数据包是如何被服务器上的应用程序收到的呢？（此处仅先讨论服务端接收流量，发送流量类似）

按照最基本的底层原理，它一般会经历如下几个步骤：

1. 网卡 DMA 写内存：网卡接收到网线上的比特流，将其还原成数据帧。网卡通过DMA（DirectMemoryAccess 直接内存访问）将数据帧直接写入主机内存中预先分配好的环形缓冲区（ring buffer），这个缓冲区由网卡驱动在内核空间初始化。此时，CPU完全不参与，网卡自己完成数据搬运。

2. 硬件中断通知CPU：数据写好后，网卡会发起一个硬件中断，中断CPU此时正在执行的任务。CPU在收到中断后，会保存上下文，跳转到网卡驱动。中断会对CPU造成一定的性能损耗

3. 驱动处理：驱动会预先注册一个中断处理函数，在CPU跳转过来以后，执行该函数并快速返回结果。这个函数先屏蔽当前中断，然后执行一个软中断。在软中断中，网卡驱动会从DMA中取出数据帧，为其分配一个sk_buff（socket缓冲区，用来表示一个网络数据包）结构，并添加数据帧的内存指针、协议类型等信息。

4. 协议栈处理：sk_buff被递交给内核协议栈，协议栈会根据TCP/IP模型，逐层进行处理。处理完成后，根据四元组找到对应的socket，将sk_buff添加到该socket的接收队列上。

5. 应用程序调用：用户空间的应用程序，通过系统调用接口，访问socket，从socket队列中调用自己需要的数据。此时，系统调用触发 CPU 从用户态切换到内核态（上下文切换）。内核从 socket 接收队列中取出 sk_buff，将数据部分拷贝到用户态应用程序传入的 buffer 中，然后释放 sk_buff。最后系统调用返回，CPU 切回用户态。这个阶段，CPU需要进行一次拷贝（sk_buff 数据复制到用户 buffer），一次切换动作（用户态↔内核态切换）。

3.网络通信存在的问题

基于上述网络通信原理，我们可以看到，在一个数据包的接收过程，共产生了4次主要类型的开销，造成了一定的性能损耗。我们可以将主要开销统计如下：

开销类型	具体表现形式
中断开销	硬件中断+软中断，每次收包会打断CPU当前任务进程
上下文切换	应用程序通过系统接口调用，产生的用户态<->内核态切换
数据拷贝	DMA->sk_buff->用户buffer（接收流量）
协议栈处理	逐层解封装，校验和，路由查找，Socket查找等数据包处理开销

对于如今构造了庞大互联网世界的工程师们来说，这么多的损耗在追求高吞吐、低延迟的场景下，这些损耗成为瓶颈，所以，基于上述原理，开发者们对网络能力反复优化、迭代、升级、抽象。接下来，我将用我个人的理解，将这些描述出来。**

第二章 网卡的进化：从普通网卡到智能网卡

1.传统网卡的困扰

第一章里，我们拆解了一个数据包从网卡到应用程序的完整旅程，并总结了四大性能开销：中断、上下文切换、数据拷贝、协议栈处理。

为了追求更高性能，工程师们从不同层面入手。而最直接、最底层的一刀，就砍在了硬件——网卡身上。

这一章，我们来看看网卡如何从一块只会“搬砖”的 DMA 设备，一步步进化成能处理复杂逻辑、追求极致性能的智能设备。

2.第一次进化：从单队列到多队列

当网络带宽迈入万兆时代，传统网卡的单接收队列（Single RX Queue）  架构率先暴露了瓶颈。在传统模型中，网卡只有一个环形缓冲区，所有流量都挤进同一个队列，只能由一个 CPU 核心来处理。这就像一条高速公路只有一个收费站，所有车辆堵在一个出口。负责处理中断的那个核心很快就会被压垮，成为整个系统的吞吐天花板。

为了解决这个问题，现代网卡引入了多队列技术，并配合 RSS（Receive Side Scaling，接收端缩放）  机制实现了流量的硬件级分发。简单来说，网卡内置了一个哈希引擎，会根据数据包的五元组（源/目的 IP、端口、协议号）算出一个哈希值，像分拣快递一样把流量均匀映射到多个独立的 RX 队列中，每个队列再绑定到不同的 CPU 核心。这样一来，收包压力被分散到多个核心并行处理，既提升了整体吞吐量，又避免了单核过载。

然而，多队列本质上只是对传统内核模型的“横向扩展”，而非“纵向重构”。它解决了单核瓶颈，充分释放了多核算力，但并未触及根本缺陷：硬件中断、内存拷贝、用户态/内核态切换、内核协议栈处理这四大开销依然存在。  当网络速率继续向 25G/100G 攀升时，这些残留的开销再次汇聚成新的性能天花板，迫使工程师们寻找更彻底的解决方案。

3.第二次进化：绕过内核

当工程师们发现传统内核网络栈中的中断、内存拷贝与协议栈开销已成为无法通过局部调优根治的性能瓶颈时，网络架构迎来了第二次重大进化——引入 DPDK（Data Plane Development Kit，数据平面开发套件） 。DPDK 提供了一套丰富的用户态函数库与驱动集合，其核心思想是  “内核旁路（Kernel Bypass）” ：通过用户态驱动（UIO/VFIO）和用户态协议栈，将数据包的收、发、处理全流程从内核态迁移至用户空间，从根本上消除了跨态上下文切换的开销。

为实现这一目标，DPDK 在四个维度上对传统网络模型进行了彻底重构：

• 轮询模式（PMD）替代硬件中断：  传统模式下，网卡收包触发中断会导致 CPU 频繁保存/恢复上下文。DPDK 摒弃中断机制，采用轮询模式驱动（Poll Mode Driver）。工作线程在无限循环中主动检查网卡接收队列，数据到达即刻处理。这虽彻底消除了中断开销，但代价是需要独占固定的 CPU 核心资源以维持持续轮询。
• 零拷贝（Zero-Copy）与大页内存：  DPDK 初始化时在用户态预分配基于大页（HugePages）的巨大内存池，并通过 UIO/VFIO 将其物理地址映射给网卡。网卡收包后通过 DMA 直接写入用户态内存池，应用线程原地处理数据。全程绕过了内核 sk_buff 与用户 Buffer 之间的数据拷贝，大幅降低了内存带宽压力与 CPU 搬运开销。但仍保留了从网卡 DMA 到用户内存的一次拷贝（不过这是硬件完成的，CPU 不参与）
• CPU 亲和性绑定（CPU Affinity绑核）：  为保障极致性能，DPDK 将数据面线程严格绑定（Pin）到特定物理核心。这不仅确保了计算资源的独占性，还避免了线程跨核迁移导致的缓存失效（Cache Miss）与 TLB 刷新惩罚，排除了操作系统调度层面的隐性开销。
• 用户态协议栈集成：  由于绕过了内核，Linux 原生协议栈不再参与数据处理。若应用需要 TCP/IP 等协议支持，需在用户态集成轻量级协议栈（如 F-Stack、mTCP）。虽然协议解析的计算开销依然存在，但因免去了跨态切换与内存拷贝，整体处理效率仍实现了数量级的提升。

总结而言，DPDK 通过“轮询 + 零拷贝 + 绑核 + 用户态协议栈”的组合拳，系统性解决了传统网络通信中的中断、拷贝、上下文切换及内核协议栈瓶颈，实现了接近硬件理论极限的转发性能。然而，这种极致性能也伴随着新的权衡：轮询模式导致 CPU 资源在低负载时无法释放，且对网卡型号有严格的兼容性要求，这为后续的架构演进埋下了伏笔。

4.第三次进化：硬件卸载

DPDK 虽然通过“内核旁路”榨干了通用 CPU 的网络性能，但它本质上仍是  “用通用算力硬扛专用任务”  。当网络速率迈向 100G/200G，且流量中充斥着各类重负载操作时，DPDK 的瓶颈再次显现：

• CPU 沦为“高级搬运工” ：大量与业务无关的基础设施处理，吃掉了本该用于跑业务的 CPU 核心。
• 轮询模式与弹性相悖：为维持线速，DPDK 必须独占物理核持续轮询。在云原生多租户场景下，这种“一核有难、众核围观”的独占模式造成了严重的资源浪费。

工程师们意识到：既然软件优化的边际收益已经递减，不如把那些“确定性强、计算密集、与业务无关”的功能直接从 CPU 上拿走，固化到专用硬件里。  这就是智能网卡（SmartNIC）诞生的根本动因——它的核心使命只有一个：卸载（Offload） 。

卸载的本质是职责分离：让 CPU 只干业务的活，将网络、存储、安全等基础设施重负载交由智能网卡内的 ASIC/FPGA 引擎以线速接管。传统网卡只能做 DMA 搬运和简单 RSS 哈希，而 SmartNIC 则能够成为独立于主机之外的“基础设施处理器”。

这不仅是性能提升，更是架构范式的转移。  当基础设施功能被彻底剥离出主机，服务器便回归为纯粹的“业务算力池”——既消除了租户间因共享数据面带来的干扰，也让资源的弹性伸缩不再受制于网络处理的刚性开销。

5. 总结阐述

回顾网卡数据面的三次进化，本质上是一场  “基础设施处理与业务计算不断解耦”  的历程。每一代技术都在解决上一代的核心矛盾，同时也引入了新的工程约束：

网卡模式	核心能力	解决的前代问题	自身局限
内核态	基于多队列的传统网络栈	（基线）通用、兼容性好	中断、上下文切换、内存拷贝、协议栈四大开销，性能天花板低
用户态 (DPDK)	内核旁路 + 轮询 + 大页内存	消除四大开销，榨干通用 CPU 性能	独占物理核、弹性差、消耗业务算力、网卡兼容性受限
卸载态 (offload)	硬件引擎线速接管基础设施功能	释放 CPU 回归业务，解除轮询绑定	功能固化迭代慢、开发门槛高、强依赖特定硬件生态

从“CPU 全包”到“CPU 专包”再到“CPU 不包”，数据面处理逐步从主机算力中剥离。但需注意，三者并非替代关系，而是分层互补——内核态兜底兼容性与长尾流量，DPDK 承载高性能软件定义场景，offload 锚定标准化重负载卸载。在实际生产中，不是说我们有了性能更优的选项就无脑选择，而是根据业务特征，在三者之间做精准的组合与边界划分。

第三章 插上会飞的翅膀：动态可编程内核eBPF

从多队列到 DPDK，再到智能网卡硬件卸载，数据面的每一次进化都在解决前代痛点，却也引入了新的约束。尤其是智能网卡，虽以极致性能释放了 CPU，但功能一旦固化便失去弹性——更新逻辑的代价，几乎等同于更换网卡硬件。

这自然引出一个关键追问：是否存在一种方案，既能逼近硬件级性能，又保留软件级的动态灵活性？

eBPF 正是对这一追问的回应。它通过在内核钩子上安全地注入自定义程序，让数据面处理重获动态演进的能力。

如果说 DPDK 是“用空间换时间”的暴力美学，SmartNIC 是“用硬件换性能”的架构重构，那么 eBPF 则走出了一条截然不同的路径——在不脱离内核的前提下，让内核本身变得可编程。它既继承了内核态的兼容性与弹性优势，又规避了传统内核模块的高风险与低迭代效率，精准卡位在“软件灵活性”与“硬件高性能”的黄金交叉点上。

1.为什么需要eBPF？

eBPF 并非要替代 DPDK 或 SmartNIC，而是解决了它们都不擅长的问题：那些需要内核级可见性、又不能承受用户态轮询开销、且逻辑频繁变化的基础设施任务。

本质上，它是内核态的一次范式升级——通过验证器与 JIT 编译，让内核能在数据面关键路径上安全地执行自定义逻辑，将原本编译时固化的协议栈，转变为运行时按需加载的可编程数据面。

它的出现让网络、可观测性、安全的玩法发生了质变。

2.eBPF的核心原理

eBPF 的核心机制，本质上是一套将用户自定义逻辑安全、高效地、无侵入的注入内核数据路径的标准化运行时。它并非对传统协议栈的修补，而是在内核关键钩子（Hook）上构建了一个独立的、受控的执行环境，使数据面从“编译时固化的静态管道”转变为“运行时可定义的动态处理引擎”。

这一机制对数据面的作用，可从三个维度精确界定：

• 在安全性上，以加载时验证替代运行时信任（静态分析）：所有 eBPF 程序在注入前必须通过内核验证器的静态分析，证明其无死循环、无越界访问、无非法内核调用。这将传统内核模块“信任开发者”的高风险模型，彻底转换为“数学证明无害”的确定性模型，使在内核热路径上执行第三方代码成为生产级可行选项。
• 在性能上，以 JIT 原生执行消除抽象开销（编译挂载）：eBPF 字节码在验证通过后被即时编译为当前 CPU 架构的本地机器码，寄存器直接映射、辅助函数内联展开，最终执行效率与手写内核 C 代码几乎无异。这使其既能承载高频数据包处理，又避免了用户态轮询或解释执行带来的性能折损。
• 在架构上，以 Map 实现逻辑与状态的解耦（共享内存）：eBPF 程序本身是无状态的纯函数，所有持久化状态、跨程序通信、用户态交互均通过内核管理的 Map 结构完成。Map 提供零拷贝共享内存与并发安全原语，使数据面逻辑可热更新而业务状态不中断，真正实现了“策略即代码、状态即数据”的现代数据面范式。

三者协同，使 eBPF 成为数据面演进中独一无二的存在：它既保留了内核态对硬件中断、协议栈上下文、系统调用的原生访问能力，又赋予了开发者接近用户态的迭代自由度与安全边界。

3.eBPF的工作流程

eBPF 的运行并非一个黑盒，而是一条高度标准化的五阶段流水线。

这条流水线的设计哲学极为清晰：把一切不确定性挡在内核之外，把一切开销压到加载之时，让热路径只剩下纯粹的、已验证的、原生的执行。

1. 编写与编译（用户态开发） ：开发者编写 eBPF 程序源码，通过编译器将其编译为平台无关的 eBPF 字节码（ELF 格式）。此阶段仅生成中间表示，不包含任何架构相关指令，确保程序的可移植性。
2. 加载与验证（内核态静态分析） ：用户态通过 bpf() 系统调用将字节码提交给内核。内核验证器（Verifier）立即启动静态分析，验证失败则直接返回错误码，程序永远不会进入内核执行环境。这是 eBPF 安全模型的绝对防线。
3. JIT 编译与挂载（内核态编译加载） ：验证通过后，JIT 编译器将字节码翻译为当前 CPU 的原生机器码，并分配可执行内存页。随后，通过 bpf_prog_attach 等接口，将编译后的程序绑定到指定的内核钩子（如 XDP、TC、tracepoint、kprobe）。此时程序已处于“待触发”状态，但尚未执行。
4. 事件触发与执行（内核态热路径） ：当网络数据包到达、系统调用发生或内核事件触发时，对应钩子自动调用已挂载的 eBPF 程序。程序以原生机器码在内核上下文中同步执行，可直接访问数据包元数据、内核数据结构，并通过辅助函数完成转发、丢弃、重定向、记录等操作。整个过程无上下文切换、无解释开销、无额外安全检查。
5. 数据交互与状态管理（共享内存） ：eBPF 程序本身是无状态的，所有持久化状态均通过 Map 承载。内核态程序将统计数据、流表项写入 Map；用户态控制平面通过零拷贝方式直接读写同一块内存，实现策略下发、配置更新与实时监控，全程无需系统调用拷贝开销。

通过这条流水线可以清晰看到，eBPF 从机制上根除了传统数据面的四大性能瓶颈：JIT 原生执行与钩子内联调用消除了用户态-内核态的上下文切换；Map 零拷贝共享内存取代了跨域数据复制；在协议栈早期钩子直接处理数据包，彻底绕过了冗长的内核网络栈遍历开销；而依托 XDP 等驱动级钩子，eBPF 程序可直接在中断上下文或 NAPI 轮询周期内完成数据包处置，避免了传统软中断调度、skb 分配及队列锁竞争带来的额外中断处理延迟。

4.eBPF的应用场景

eBPF 的出现，让基础设施技术发生了革命性的变化。它打破了内核与用户态之间的传统边界，使开发者能够在不修改内核源码、不加载重量级内核模块的前提下，以安全、可编程的方式深入系统核心。基于 eBPF，我们得以在以下三大领域实现前所未有的能力跃迁：

1. 网络能力： eBPF 将数据面从僵化的内核协议栈中解放出来，实现了真正的软件定义网络。通过 XDP 和 TC 钩子，可以在驱动层或流量控制层对数据包进行线速处理，支撑起高性能负载均衡、透明服务网格加速、DDoS 清洗以及跨节点网络的动态编排。更重要的是，这些网络策略的变更无需重启服务或重载内核模块，真正做到了"策略即代码、生效零中断"。
2. 安全能力： eBPF 为运行时安全提供了细粒度、低开销的内核级感知与拦截能力。借助 LSM BPF、kprobe/uprobe 及 tracepoint 等机制，可以对系统调用、文件访问、进程执行、网络连接等行为实施实时审计与强制访问控制，构建出比传统方案更灵活、且自身具备内核级安全保障的防护体系。同时，由于 eBPF 程序经过验证器严格校验，杜绝了崩溃或提权风险，使得在生产环境中部署深度安全探针成为可能，广泛应用于容器运行时保护、合规审计、入侵检测及零信任架构的动态策略执行。
3. 可观测性： eBPF 彻底改变了系统可观测性的数据采集范式，从"被动采样"迈向"全量精准追踪"。它能在不插桩应用代码、不引入额外延迟的情况下，直接从内核提取网络吞吐、TCP 重传、DNS 解析耗时、磁盘 I/O 延迟、调度队列等待等黄金指标；同时还能无侵入地捕获应用层请求链路。这种"上帝视角"不仅消除了传统 Agent 的性能税，更打通了从基础设施到应用层的语义关联，使故障定位从猜测走向实证，为 SRE 团队提供了前所未有的诊断深度与实时性。

综上，eBPF 正从一项底层内核技术演变为基础设施的通用数据平面，重新定义了网络、安全与可观测性的工程实践边界。

5.eBPF、DPDK、SmartNIC：协同而非替代

eBPF 与 DPDK、SmartNIC 并非相互替代的竞争关系，而是互补增强的协同关系。它们分别作用于内核态、用户态和硬件卸载态，共同构建起多层次、可编程的高性能数据面：

1. eBPF + 内核协议栈： eBPF 为传统内核网络注入了动态可编程能力。通过 XDP/TC 钩子，可以在不脱离内核的前提下实现线速过滤、负载均衡与策略执行，既保留了内核生态的兼容性，又突破了原生协议栈的性能瓶颈，适用于对延迟敏感但无需完全绕过内核的场景。
2. eBPF + DPDK： eBPF 充当了 DPDK 的智能前置过滤器。在流量进入用户态之前，由 eBPF 在内核驱动层完成协议解析、安全校验与流分类，仅将合法且需要深度处理的流量放行至 DPDK。这大幅减少了 DPDK 的无效报文处理开销，使其算力聚焦于核心业务逻辑，整体吞吐效率显著提升。
3. eBPF + SmartNIC（Offload）： eBPF 的可编程模型被下沉至智能网卡硬件中，使网卡从固定的 ASIC 转发引擎演变为具备动态可编程能力的边缘计算节点。原本需要主机 CPU 承担的流量调度、加密解密、遥测采集等任务得以在网卡侧实时执行，真正实现"零主机开销"的网络与安全卸载，同时保留了软件定义的灵活性。

eBPF 作为贯穿内核、用户态与硬件的统一可编程抽象层，让三种数据面路径不再是孤立的技术选型，而是可以根据业务需求灵活组合、分层协同，真正构建起覆盖内核态、用户态与硬件卸载态的统一数据面能力集。

第四章 打破物理边界：软件定义网络SDN

在前面的章节中，我们沿着单机的脉络，完整走过了一块网卡的进化之路，并为它插上了 eBPF 这样可以自由飞翔的翅膀。至此，关于单机数据面如何极致处理数据包的探讨已告一段落。

但网络的世界，从来不止于单机。当无数台机器被连接在一起，试图构建一个庞大的分布式系统时，物理拓扑的边界便成了最大的掣肘。因此，本章我们将完成一次关键的视角切换：跳出单节点的物理边界，去探讨一个全新的宏观命题——软件定义网络（SDN） 。

正如我们在开篇时所提到的，随着平台架构的演进，网络的能力正变得越来越抽象与复杂。如果说前三章是从硬件与底层内核的视角，解释了这种复杂性的物理根源，那么本章，我们将从网络架构的维度，进一步剖析这种抽象是如何在宏观层面被设计和实现的。

1. 传统网络

1.1 传统网络的定义

在探讨网络如何被软件定义之前，我们必须先理解它原本的模样。传统网络架构的基石是物理交换机与路由器，其最本质的特征是控制平面与数据平面的深度耦合。每一台网络设备都是一个独立的“诸侯”，拥有自主决策的大脑（控制平面）和执行转发的手脚（数据平面）。

这些设备通过运行 OSPF、BGP 等分布式路由协议，在彼此间交换拓扑信息，独立计算最优路径。这种架构赋予了网络极强的抗毁性——单点故障不会导致全网瘫痪，但也带来了管理上的天然割裂。在运维层面，工程师长期依赖 CLI 逐台设备进行“刀耕火种”式配置，或借助 SNMP、Netconf 进行状态采集与批量下发。这种方式不仅效率低下，更致命的是缺乏全局视角，极易因单点配置失误引发连锁故障。

1.2 传统网络实现技术

为了在刚性物理硬件之上构建出灵活的逻辑网络，传统网络演化出了一套复杂而精妙的技术体系，但它们无一例外都深深扎根于物理拓扑之中。

在二层网络中，VLAN 是隔离广播域、实现业务安全的基础；为防止物理环路带来的广播风暴，STP（生成树协议）  被广泛部署，它通过主动阻塞冗余链路来换取无环拓扑；链路聚合则通过将多条物理链路捆绑为逻辑通道，实现了带宽叠加与秒级故障切换。

在三层网络中，静态路由与动态路由协议共同编织了数据转发的地图。

这些技术支撑了过去三十年企业网与广域网的繁荣。但当网络规模长成参天大树时，每一根依附于物理设备的“枝桠”都变成了沉重的负担——逻辑网络与物理拓扑的强绑定，使得任何调整都牵一发而动全身，维护复杂度呈指数级攀升。

1.3 传统网络存在的问题

当云计算与虚拟化成为主流，传统网络这套基于物理硬件的体系逐渐暴露出与云时代格格不入的结构性矛盾。这些痛点并非单一技术的缺陷，而是整个架构范式在新时代下的系统性失配。

首先是多租户扩展性的天花板。传统 VLAN 仅能提供 4096 个隔离域，这在动辄承载数万租户的公有云和大型数据中心环境中显得捉襟见肘，直接制约了多租户网络的规模化商业部署。

其次是拓扑僵化与收敛迟滞。生成树协议为防止环路而主动阻塞大量冗余链路，导致宝贵带宽被长期浪费；分布式路由协议在拓扑变更时又需经历漫长的重新计算与收敛。这种“慢”与云原生时代追求的“秒级弹性伸缩”形成了根本性冲突。

更为致命的是网络身份与物理拓扑的强绑定。在传统架构下，虚拟机的 MAC 地址承载着二层转发依赖，IP 地址则编码着三层地理位置。当虚拟机跨子网热迁移时，保留原地址会导致流量黑洞或会话中断，更改地址又会引发 TCP 断连与安全策略失效。这种“改也不行、不改也不行”的死局，使得计算资源可以瞬间漂移，而网络却成了沉重的锚，让应用无感迁移沦为空谈。

最后是运维复杂度随规模非线性爆炸。在万台级设备的数据中心里，逐台手动配置不仅效率低下，更使得每一次网络变更的风险与成本呈指数级增长。人工运维模式已触及天花板，任何试图通过堆人力来维持稳定的努力，最终都会被规模的引力所吞噬。

这四个问题共同指向了一个事实：传统网络的症结不在于某个具体协议的优劣，而在于控制与转发耦合、逻辑与物理绑定的架构范式本身。要解开这个死结，唯有从根上重构网络的定义方式。

2. 软件定义网络 SDN

2.1 SDN 的核心思想

SDN 对传统网络的革新，本质上是一场控制权的重新分配。其核心思想可以凝练为三个关键词：解耦、集中、简化。

具体的表现形式是将控制平面与数据平面解耦：

• 控制平面集中到一台逻辑上独立的控制器（可以是服务器上部署的软件，也可以是专用设备）中，由它掌握全网拓扑、计算转发路径。
• 数据平面设备（不再局限于物理路由器或交换机，也可以是在服务器上部署的虚拟交换机）只保留简单的转发能力，根据控制器下发的流表执行动作。

这种架构转变可以用一个直观的类比来理解：传统网络就像一个个各自为政的城市，每个路口都有自己的信号灯控制系统，彼此之间仅通过有限的协议交换信息，难以实现全局最优；而 SDN 则建立了一个中央交通调度中心，它拥有全网实时态势感知能力，能够基于全局视角统一编排每一条路径、每一个策略，底层的路由器和交换机只需忠实执行来自中心的指令即可。

这种“集中管控、分布转发”的模式，让网络从一堆离散硬件的集合，变成了一个拥有全局视角、可编程、可定义的逻辑整体。同时，数据平面设备不再需要运行复杂的路由协议，成本更低、启动更快。

2.2 SDN 的架构分层

在架构设计上，SDN 通过三层架构与两类标准接口，实现了“向下屏蔽硬件差异、向上开放网络能力”的设计目标。

• 三层架构

1. 基础设施层（数据平面） ：由物理交换机、虚拟交换机（如 OvS）等转发设备组成。它们不再运行 OSPF、BGP 等传统路由协议，仅保留流表匹配与报文转发能力，是纯粹的执行单元。
2. 控制层（控制平面） ：以 SDN 控制器为核心，负责维护全网拓扑视图、计算转发路径、下发流表规则。它是整个网络的“操作系统”，将上层业务意图翻译为底层设备可执行的转发策略。
3. 应用层（管理平面） ：承载各类网络应用，如负载均衡、防火墙、租户隔离等。这些应用不再直接操作硬件，而是通过控制器提供的抽象接口来表达业务需求，实现了网络功能的软件化与敏捷迭代。

• 两类接口

1. 南向接口：位于控制层与基础设施层之间，以 OpenFlow 为代表，定义了控制器向设备下发流表、采集状态的标准协议。
2. 北向接口：位于应用层与控制层之间，通常采用 RESTful API 等形式，为上层应用提供网络能力的编程入口。

2.3 SDN 工程化的成熟演进

经过十余年的迭代，早期 SDN 面临的诸多挑战已在生产环境中被系统性化解。今天的 SDN 不再是脆弱的实验性架构，而是支撑全球超大规模数据中心的成熟基础设施。

在数据平面层面，网络节点已从传统硬件网元全面转向软网元。软网元的规格可随计算资源弹性扩缩容，彻底摆脱了硬件规格的束缚，真正实现了转发能力与业务规模的线性匹配。

在南向接口层面，NETCONF/YANG 模型驱动的配置体系已成为事实标准。它提供了丰富的设备抽象和更强的向后兼容性，让多厂商互操作从理想变为现实，终结了早期南向协议的碎片化困境。

在运维层面，Overlay 技术将逻辑网络与物理拓扑彻底解耦，配合 eBPF、gRPC Streaming 等新一代可观测性手段，网络调试已从“逐设备抓包”进化为“全链路端到端追踪”。复杂度并未消失，而是被更高层的抽象和更智能的工具所吸收，运维体验反而优于传统网络时代。

SDN 技术真正完成了传统网络向软件定义范式的历史性跨越。

3. SDN 关键技术

3.1 OpenFlow 与流表

OpenFlow 定义了控制器与交换机之间的南向通信协议，规范了流表的下发、修改与删除等操作。而它所引入的流表，则是 SDN 数据平面最核心的转发抽象——将传统网络设备固化的转发行为，解耦为可编程的“匹配-动作”规则，使控制器得以用统一方式定义任意转发逻辑。

作为数据平面的核心原子单元，流表主要由三部分组成：匹配域、计数器、指令集。现代流表早已突破早期的单表固定格式，演变为多级流水线结构：节点内部可包含多张规则表，报文依次经过各表匹配，形成一条完整的转发决策路径。这种设计在保留流表核心抽象的同时，大幅提升了复杂转发逻辑的表达效率。

Open vSwitch（OVS）  是这一模型最经典的开源实现。它通过 OpenFlow 协议对接控制器，以内核 datapath 保障转发性能，以用户态 ovs-vswitchd 管理流表生命周期，完整呈现了 SDN “控制与转发分离”的核心架构。尽管当前南向接口已向 NETCONF/YANG 等多元协议演进，但 OvS 的分层架构与流表的抽象范式并未过时——它们依然是理解所有 SDN 数据平面行为的起点。

3.2 网络虚拟化Overlay

网络虚拟化旨在物理网络之上构建多个逻辑隔离的虚拟网络。每个租户或应用拥有独立的 IP 地址空间、二层广播域和安全策略，流量在逻辑层面完全解耦，底层物理设备无需感知上层虚拟拓扑的任何变化。

Overlay 是实现网络虚拟化的主流技术。其核心思想是在物理网络（Underlay）之上，通过隧道协议将原始二层报文封装在 IP/UDP 包中传输，从而在三层基础设施上重建出灵活的虚拟二层域。

VXLAN（Virtual eXtensible LAN）  是当前最成熟的 Overlay 方案。它采用 24 位 VNI 标识租户，支持多达 1600 万个独立虚拟网络，彻底突破了传统 VLAN 4096 的数量上限。负责封装与解封装的逻辑实体称为 VTEP（VXLAN Tunnel End Point） ，可灵活部署于物理交换机、虚拟交换机或智能网卡上。

在 Overlay 架构中，物理网络仅需保障隧道端点间的 IP 可达性，对虚拟网络内部拓扑完全透明。中间设备将 VXLAN 报文视为普通 UDP 流量，无需任何改造即可无缝穿越现有三层网络。这种彻底的解耦，使得虚拟机或容器能够在不变更 IP 地址的前提下，跨三层物理边界自由迁移。

3.3 路由方案：BGP与EVPN

Overlay 并非万能方案。封装/解封装会带来额外的 CPU 开销与 MTU 缩减；同时，纯二层 Overlay 仍依赖广播或组播进行地址解析，当虚拟网络规模扩大时，广播域膨胀会显著拖累性能。因此，在生产环境中，业界普遍采用  “二层 VXLAN + 三层 BGP-EVPN”  的融合架构：数据平面保留 VXLAN 封装以维持租户隔离，控制平面则引入 BGP-EVPN 替代传统的泛洪机制，实现隧道信息与主机路由的精确分发。

BGP 本身是成熟的分布式路由协议，具备完善的路由收敛、路径选择和故障检测能力，天然适配大规模分布式网络。在 SDN 场景中，控制器可扮演 BGP 路由反射器（Route Reflector） ，或直接与物理路由器建立 BGP 对等体。由控制器集中计算最优路径，再通过 BGP 将路由策略注入各网络设备，最终达成  “集中控制 + 分布式转发”  的理想模型——既保留了 SDN 的全局编排能力，又继承了传统路由协议的稳定性与高性能。

4. SDN 的具体实现：OpenStack 与 Kubernetes

前文所述的 OpenFlow、流表、Overlay、BGP-EVPN 等概念，最终都需要在真实系统中找到载体。SDN 在产业界有两大主力战场：OpenStack 与 Kubernetes，它们分别代表了虚拟机时代与容器时代对 SDN 理念的两种工程实践。理解这两套体系，是将抽象协议转化为生产架构能力的关键一步。

4.1 OpenStack Neutron

Neutron 并非单一的 SDN 控制器，而是一个高度可扩展的网络服务框架。其设计哲学是“核心极简、能力插件化”，通过标准化 API 将网络意图与底层数据平面彻底解耦。

• 三层架构分工：neutron-server 提供 RESTful API 并维护全局网络模型；ML2 Plugin 作为机制驱动层，将抽象请求翻译为具体后端指令；neutron-agent 驻留计算节点，负责本地虚拟设备的生命周期管理与状态上报。这种分层使 Neutron 能够同时适配 OvS、Linux Bridge、OVN 乃至硬件交换机等异构数据平面。
• 典型生产组合：在大多数私有云中，Neutron + OvS + VXLAN 是事实上的标准栈。ML2的 openvswitch 机制驱动将租户网络映射为 OvS 网桥与隧道端口，agent 周期性同步流表与安全组规则，实现完整的多租户二层隔离。
• 向高性能演进：面对纯软件 Overlay 的性能瓶颈，Neutron 通过 BGP VPN 插件打通物理路由器，或借助 SR-IOV / SmartNIC 插件将数据平面卸载至硬件。这正是“控制集中、转发下沉”理念在传统虚拟化场景中的完整实践。

在实际业务中，这一架构体现为“网络随行”：Neutron 向每台物理机的 OvS 下发流表，OvS 作为 VTEP 通过 VXLAN 隧道打通跨节点二层网络。当虚拟机热迁移时，Neutron 自动更新源/宿主机的流表与隧道映射，确保连接在毫秒级内恢复。

4.2 Kubernetes 的网络模型与 CNI

与 Neutron 的“重控制平面”截然不同，Kubernetes 刻意不内置任何 SDN 实现。它仅定义了极简的接口规范——CNI（Container Network Interface） ，将“如何实现网络”完全让渡给插件生态。这是一种极致的“去中心化”设计：K8s 只声明“Pod 拥有独立 IP 且集群内可互通”的最终状态，不关心具体实现路径。

CNI 插件以二进制形式部署于每个节点，由 kubelet 在 Pod 创建/销毁时同步调用。不同插件代表了 SDN 数据平面的多种技术路线：

CNI 插件	技术路线	数据平面实现	适用场景与权衡
Flannel	基础 Overlay	VXLAN / host-gw	小规模集群；运维轻量，但缺乏 NetworkPolicy 支持
Calico	纯三层路由	BGP + iptables/eBPF	大规模生产；无隧道封装吞吐高，但节点过多时 BGP 收敛压力大
Cilium	eBPF 可编程	XDP/TC + 可选 Overlay	高性能/零信任场景；内核级转发，但对内核版本要求较高
云厂商 CNI	VPC 原生融合	ENI/SR-IOV 直通	公有云环境；硬件加速、VPC 原生 IP，但受限于 ENI 配额与绑定速度

这些插件的差异，本质上是 K8s 将网络复杂性从平台层下沉到了生态层，使得新技术（如 eBPF）能以远低于传统虚拟化网络的门槛被快速吸纳。

4.3 OpenStack 与 K8s 网络对比

Neutron 与 CNI 的差异，并非简单的功能增减，而是 IaaS 与 CaaS 两代架构因服务对象不同而产生的根本性分歧。

对比维度	OpenStack Neutron	Kubernetes CNI
控制模型	集中式：全局状态存储 + 统一编排	声明式：API Server 存储意图，插件自治实现
抽象粒度	VM / 子网 / 端口（面向基础设施）	Pod / Service / NetworkPolicy（面向应用）
扩展方式	需适配 ML2 机制驱动 + Agent 接口	仅需实现 CNI ADD/DEL/CHECK 三操作
数据平面	强依赖 OvS/Linux Bridge 等成熟虚拟交换	百花齐放：OvS、BGP、eBPF、ENI 并存
演进驱动力	多租户隔离、合规、稳定性	微服务敏捷性、性能优化、可观测性

Neutron 是为虚拟机时代量身定制的重型 SDN 框架，功能完整但略显笨重；K8s CNI 则是为容器时代设计的轻量插件生态，自由灵活但需用户自行选型。两者形态迥异，却共同兑现了 SDN 的核心承诺：让网络变得可编程、可虚拟化、可服务化。

5. 小结

至此，关于网络实现的部分已告一段落。

前文既回顾了单机网卡从纯软件到硬件卸载的演进脉络，也梳理了数据中心网络从三层架构到 SDN Overlay 的变迁历程。在实际生产中，这两条线索并非孤立存在，而是紧密交织，共同支撑起当下百花齐放的业务网络形态。

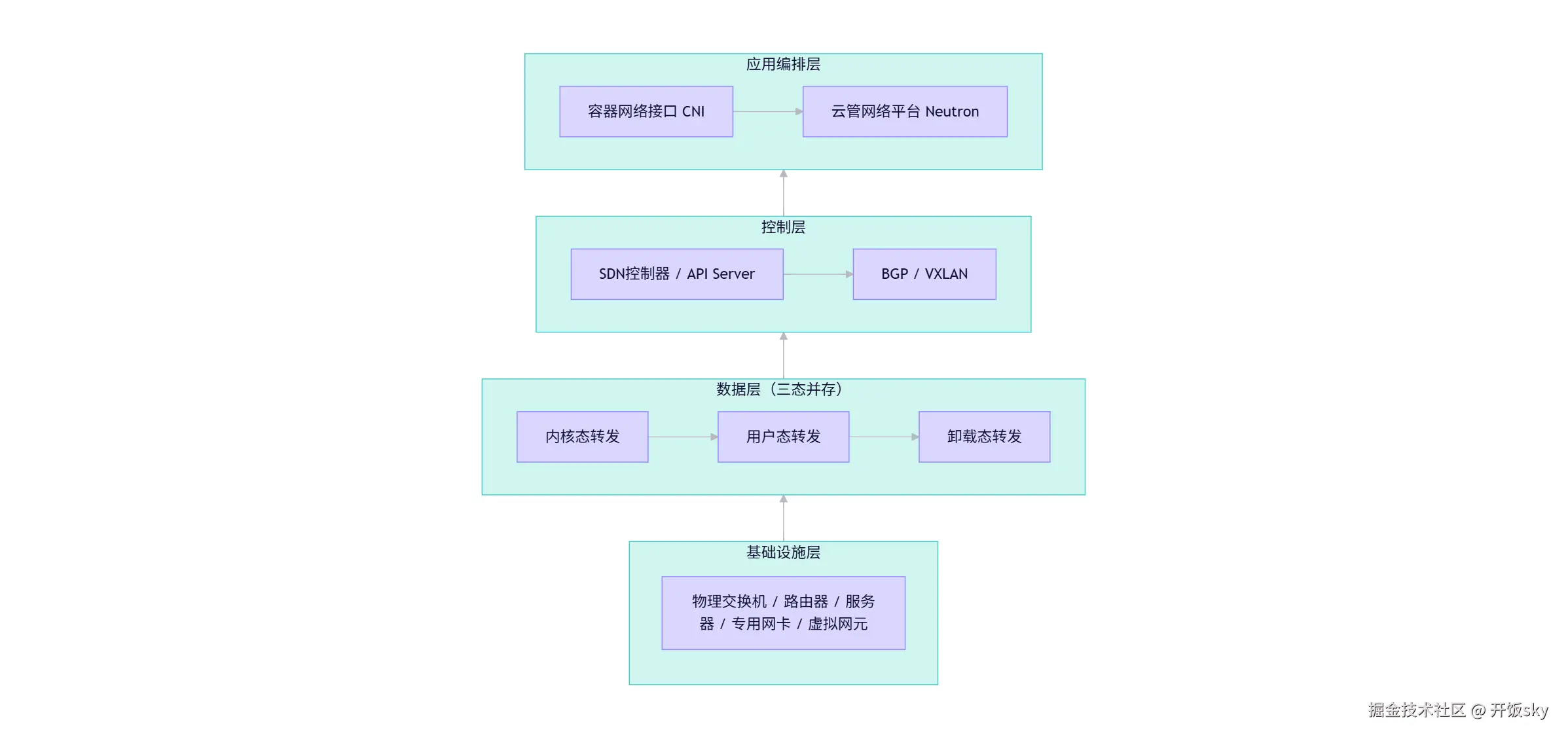

下面，我将上述理解以一张自底向上的全景图作结：

这张图自底向上呈现了四层抽象模型：

• 基础设施层提供物理带宽与交换能力，包含物理设备、服务器及虚拟网元等所有底层承载组件；
• 数据层以“内核态、用户态、卸载态”三态并存的方式承接流量转发，eBPF 作为跨态桥梁贯穿三者，实现可编程的数据面加速；
• 控制层通过 SDN 控制器与 BGP/VXLAN 协议将分散的数据层统一纳管；
• 应用与编排层则通过 CNI 或 Neutron 等标准化接口，将底层网络能力转化为面向业务的虚拟网络服务。

四层之间层层抽象、逐级解耦，正是本文所述所有技术演进的最终归宿。

第五章 网络即服务：面向应用的网络能力抽象

1.从网络能力到网络服务

我们沿着一条清晰的主线，从最底层的物理网卡出发，一路走过了内核协议栈、硬件卸载、eBPF 可编程、SDN 控制平面，直到 OpenStack 与 Kubernetes 中的网络实现。我们收获了一张关于网络技术的全景图，正是有了它，我们终于可以把视角拉到最顶层——应用开发者真正接触到的那一层。

目的只有一个：让应用开发者不再关心网络细节。

传统模式下，要对外暴露一个服务，开发者需要手动申请公网 IP、配置负载均衡器、编写防火墙规则、设置域名解析，这些操作不仅繁琐，而且严重依赖基础设施管理员。云原生时代的要求是：开发者只需要声明“我需要一个可访问的服务”，系统就应该自动完成所有网络配置。

网络即服务（Network as a Service, NaaS）  正是对这一需求的回应。它将网络能力（路由、负载均衡、防火墙、域名解析等）封装成标准的、可按需调用的服务，通过 API 或声明式配置对外暴露。用户不再描述“怎么做”，而是声明“要什么”。

这与云计算的核心理念一脉相承：基础设施即代码、一切皆服务。

2.网络服务化的价值与趋势

网络服务化带来的最直接好处是开发者体验的飞跃。开发者可以像使用存储、数据库一样使用网络资源，通过简单的操作就能获得一个 IP、一个负载均衡器、一个域名，无需理解底层复杂的路由、隧道、NAT 等概念。

其次是自动化和 GitOps 的落地。因为网络配置变成了声明式的服务定义，它可以像应用代码一样存储在版本控制系统中，经过评审、测试、灰度发布，实现基础设施变更的可审计、可回滚。这彻底改变了传统网络变更“登陆设备敲命令”的手工模式。

再者是跨云可移植性。如果网络能力被抽象成标准 API，那么同样的声明可以在 AWS、阿里云、私有云之间无缝迁移。虽然不同云厂商的底层实现差异很大，但只要上层抽象一致，应用就不再被锁定。

从趋势上看，网络服务化正在从公有云向私有云、边缘计算扩展。服务网格（Service Mesh）将网络服务化的粒度从基础设施推进到应用层，而 CNI 插件生态则让 Kubernetes 成为了网络服务化的控制平面。

3.云平台中的网络服务化产品

公有云厂商是网络服务化最积极的践行者。下面几个产品你可能已经耳熟能详：

• VPC（Virtual Private Cloud） ：本质上是Overlay + SDN 控制器打包成的租户级抽象单元。用户看到的“子网”和“路由表”，其实是 VXLAN VNI 与分布式流表的服务化表达；安全组则是将传统物理防火墙的 ACL 规则下沉到了虚拟交换机端口粒度。
• 负载均衡器（Cloud Load Balancer） ：并非简单的 LVS/Nginx 软件堆砌，而是卸载态与eBPF在四层/七层转发场景的标准化交付。它把高性能数据面的复杂性封装成了声明式 API，用户获得的是接近硬件级的吞吐能力，却无需关心底层是 DPDK、SmartNIC 还是 eBPF XDP。
• NAT 网关：本质是 VPC 边界上的有状态地址转换服务。它将传统网络中需要手动配置 SNAT/DNAT 规则、维护会话表的复杂运维操作，抽象为“绑定子网即生效”的原子能力。底层往往依托于高可用集群与连接追踪优化，确保在海量并发下不因 NAT 成为带宽瓶颈。
• VPC Endpoint：解决了跨 VPC 访问公共服务时的流量路径抽象问题。它将原本需要 VPC Peering、专线或公网暴露才能实现的连通性，收敛为“私有链接”这一单一语义。底层通过内部 DNS 劫持与隧道/路由注入，让服务访问在逻辑上表现为 VPC 内网通信，既消除了公网出口的安全风险与成本，又避免了用户对复杂拓扑的感知。
• 云解析 DNS：不再仅仅是域名到 IP 的映射表，而是整个 NaaS 体系的服务发现与流量调度入口。它与 LB、VPC Endpoint 等对象深度联动，实现了“创建服务即自动注册域名、删除服务即自动清理记录”的闭环。DNS 从独立的静态基础设施，变成了网络服务化编排中的动态一环。

这些产品的共同特征：用户通过 API 或控制台完成配置，底层网络细节完全被隐藏。它们正是“网络即服务”理念在云平台中的最佳实践。

4.Kubernetes 中的网络服务抽象

如果说云平台的网络服务化是面向基础设施管理员和运维工程师的，那么 Kubernetes 则把网络服务化直接带到了应用开发者身边。

Kubernetes 的内核设计理念之一就是“一切皆声明式 API”。在网络上，它通过以下几种抽象将网络能力服务化：

4.1 Service：四层服务抽象

Service 的本质，是在动态变化的 Pod IP 之上构建了一层稳定的虚拟寻址层。它并非简单的端口映射，而是将负载均衡与服务发现这两个传统网络能力，内化为了 K8s 的原生声明式对象。其三种类型代表了网络暴露能力的三级抽象度：

• ClusterIP：纯集群内部的虚拟 IP，由 kube-proxy 通过 iptables/IPVS/eBPF 在节点本地实现转发。
• NodePort：将服务访问域从集群内扩展到物理节点边界，本质上是在每个节点上预留了一个确定性的“入口锚点”。
• LoadBalancer：将云厂商的外部 LB 能力纳入 K8s 声明式体系。Cloud Controller Manager 充当了 K8s 与云平台 NaaS 之间的翻译官，实现了“应用意图 → 云资源编排”的自动化闭环。

4.2 Ingress / Gateway API：七层路由抽象

Ingress/Gateway API 解决的则是“如何按业务语义路由”。它们将传统七层网关的配置逻辑从 Nginx/Envoy 的配置文件中抽离，转化为 K8s 原生对象，使 HTTP 路由策略也能像 Deployment 一样被版本化和 GitOps 管理。

从 Ingress 到 Gateway API 的演进，绝非简单的功能增强，而是角色分离原则在七层网关上的重演：Ingress 将基础设施配置与应用路由耦合在单一对象中，导致权限边界模糊；Gateway API 则将其拆分为 Gateway（基础设施团队管理）与 HTTPRoute/TCPRoute（应用团队管理）。无论底层代理是 Nginx、Envoy 还是 eBPF 程序，上层声明式抽象始终保持稳定。

4.3 NetworkPolicy：网络安全即服务

NetworkPolicy 的意义远超“Pod 级防火墙”。它的核心价值在于，将网络安全从“外挂式设备”转变为“内生于数据面的可编程逻辑”。用户声明的是“允许/拒绝”的业务意图，而真正的执行依赖于第三章 eBPF 或 iptables 在内核态完成的策略与转发的深度融合。

没有 eBPF/Cilium 等高性能数据面的支撑，NetworkPolicy 在大规模集群下会因规则膨胀而成为性能瓶颈。因此，NetworkPolicy 不仅是安全服务化的体现，更是底层数据面能力向上层抽象的一次成功投射——只有当内核态具备了高效、动态的策略执行引擎，安全即服务才真正具备生产可行性。

4.4 Ingress Controller 与云服务商的集成

云厂商 K8s 服务（EKS/ACK/CCE）对 Ingress Controller 与云 LB 的深度集成，本质上是两套服务化体系的自动对接。Cloud Controller Manager 扮演了“协议翻译器”的角色，将 K8s 的声明式意图实时同步为云平台的资源配置。

这一集成消除了用户在“K8s YAML”与“云控制台”之间反复横跳的认知负担，使网络服务化从单一的 K8s 集群内部，扩展到了整个云基础设施的全局范围。开发者无需感知底层是 ALB、NLB 还是 CLB，只需关注业务路由意图——这正是 NaaS 追求的终极体验：基础设施的差异被彻底抹平。

4.5 VPC 与容器网络融合：从 Overlay 到 ENI 直通

VPC 本是面向虚拟机的网络服务，而容器网络最初通过 Overlay 隧道独立于 VPC 运行，形成了两套割裂的网络平面。

随着云原生深入生产，这种割裂带来了双重惩罚：Overlay 的性能损耗，以及 Pod 无法享受 VPC 原生安全组、流量镜像等能力的功能缺失。VPC 与容器网络的融合，本质是将 VPC 这一网络服务的生效边界从“虚拟机”下探到了“Pod” 。

• Overlay 模式：Flannel/Calico VXLAN 在 VPC 之上构建了独立的二层域。Pod IP 与 VPC IP 属于两个命名空间，跨节点通信需隧道封装。隔离性好，但代价是额外的 CPU 开销与 MTU 缩减，且 Pod 对 VPC 而言是不可见的“黑盒”。
• ENI 直通模式：云厂商将弹性网卡（ENI）能力下沉至容器运行时。每个 Pod 直接绑定 ENI 或辅助 IP，成为 VPC 内的一等公民。数据平面由 VPC 路由表、安全组、硬件卸载引擎直接处理，第二章的 SmartNIC 卸载与第四章的 SDN 控制能力在此刻直达 Pod 粒度。
• 服务化意义：对开发者而言，心智模型未变——看到的仍是 VPC、子网、安全组；但底层实现已从“模拟网络”升级为“原生网络”。这正是 NaaS 深化的标志：服务化不改变用户接口，但持续压缩抽象与物理现实之间的距离。

5.小结

网络服务化的本质，是让开发者从底层的 IP 地址、路由协议、防火墙规则中解脱出来，聚焦于业务逻辑。你不需要知道 ClusterIP 背后的 iptables 规则，不需要操心 Ingress 的 Nginx 配置，不需要手动绑定弹性 IP——只要声明你的意图，剩下的交给系统。

总结

至此，我们完成了一次从物理硬件到应用抽象的完整认知穿越。

这篇文章的目的不在于罗列技术细节或提供操作指南，而在于交付一套可迁移的网络模型解构框架。当你面对陌生的网络模型或新兴的基础设施技术时，这套框架能帮助你穿透产品术语的迷雾，直抵设计本质。

这张认知地图的最终目的，是让你在面对陌生平台时，无需从头啃读文档，就能在脑海中自动构建出其网络模型的骨架。产品会迭代，API 会更替，但“从网卡到服务”的抽象演进逻辑是稳定的。掌握了这条主线，你就掌握了理解一切云原生网络基础设施的通用语言。

技术会老去，协议会更迭，但这种“分层演进、层层抽象”的思维方式，才是工程师最珍贵的底层能力。

网络没有魔法，只有一层又一层的理解。
