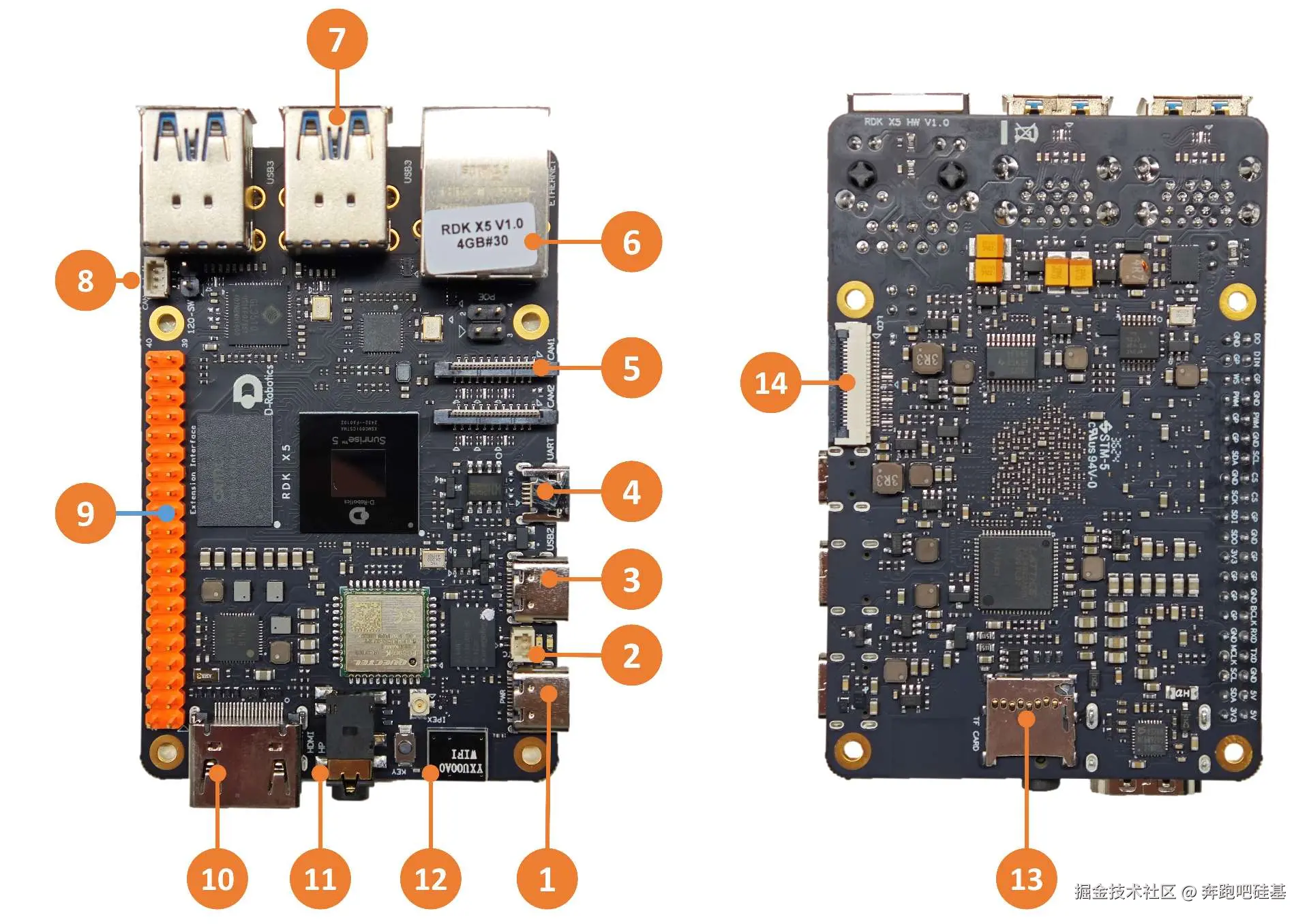

一、硬件介绍
| 序号 | 功能 | 序号 | 功能 | 序号 | 功能 |
|---|---|---|---|---|---|
| 1 | 供电接口 （USB Type C） | 2 | RTC 电池接口 | ||
| (靠近PWR的引脚为B+，另一引脚为GND) | 3 | 闪连接口 （USB Type C） | |||
| 4 | 调试串口（Micro USB） | 5 | 2 路 MIPI Camera 接口 | 6 | 千兆以太网口，支持 POE |
| 7 | 4 路 USB 3.0 Type A 接口 | 8 | CAN FD 高速接口 | 9 | 40PIN 接口 |
| 10 | HDMI 显示接口 | 11 | 多标准兼容耳机接口 | 12 | 板载 Wi-Fi 天线 |
| 13 | TF卡接口（底面） | 14 | LCD 显示接口（MIPI DSI） |
二、系统烧入
1.使用PC烧录工具烧入
1.1. 使用balenaEtcher - Flash OS images to SD cards & USB drives 工具烧入（本地没有安装需要先下载安装）。
1.2. 下载系统镜像，下载地址：archive.d-robotics.cc/downloads/o…
下载后解压出文件：rdk-x5-ubuntu22-preinstalled-desktop-3.4.1-arm64.img
1.3. 烧入
SD卡使用两种方式：
第一种 ：将SD卡使用读卡器插图PC USB端口。
第二种：将SD卡插入 RDKx5 主板TF卡槽，长按电源键供电，等PC出现新盘符。

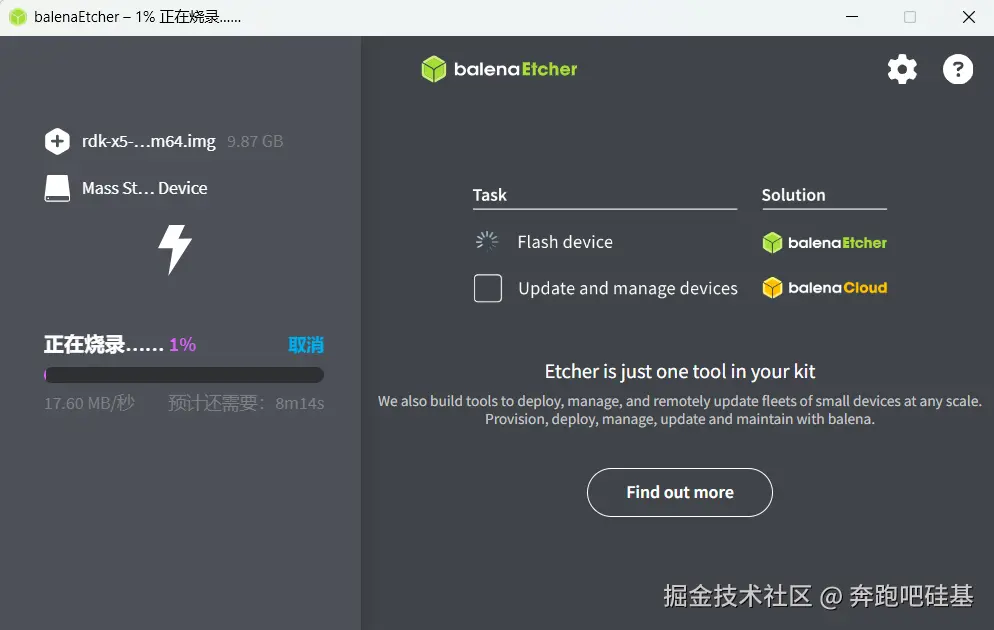

打开balenaEtcher，依次点击 从文件烧入 -> 选择目标磁盘 -> 现在烧入 -> 等待提示烧入成功
本地没有下载镜像也可以在烧入工具第一步选择从在线地址烧入，填入地址：archive.d-robotics.cc/downloads/o…
等待烧写完成，将sd卡插入rdkx5板子上序号13，连接电源 序号1，上电即可。
2.使用RDK Studio 工具烧录系统
工具下载地址：developer.d-robotics.cc/rdkstudio

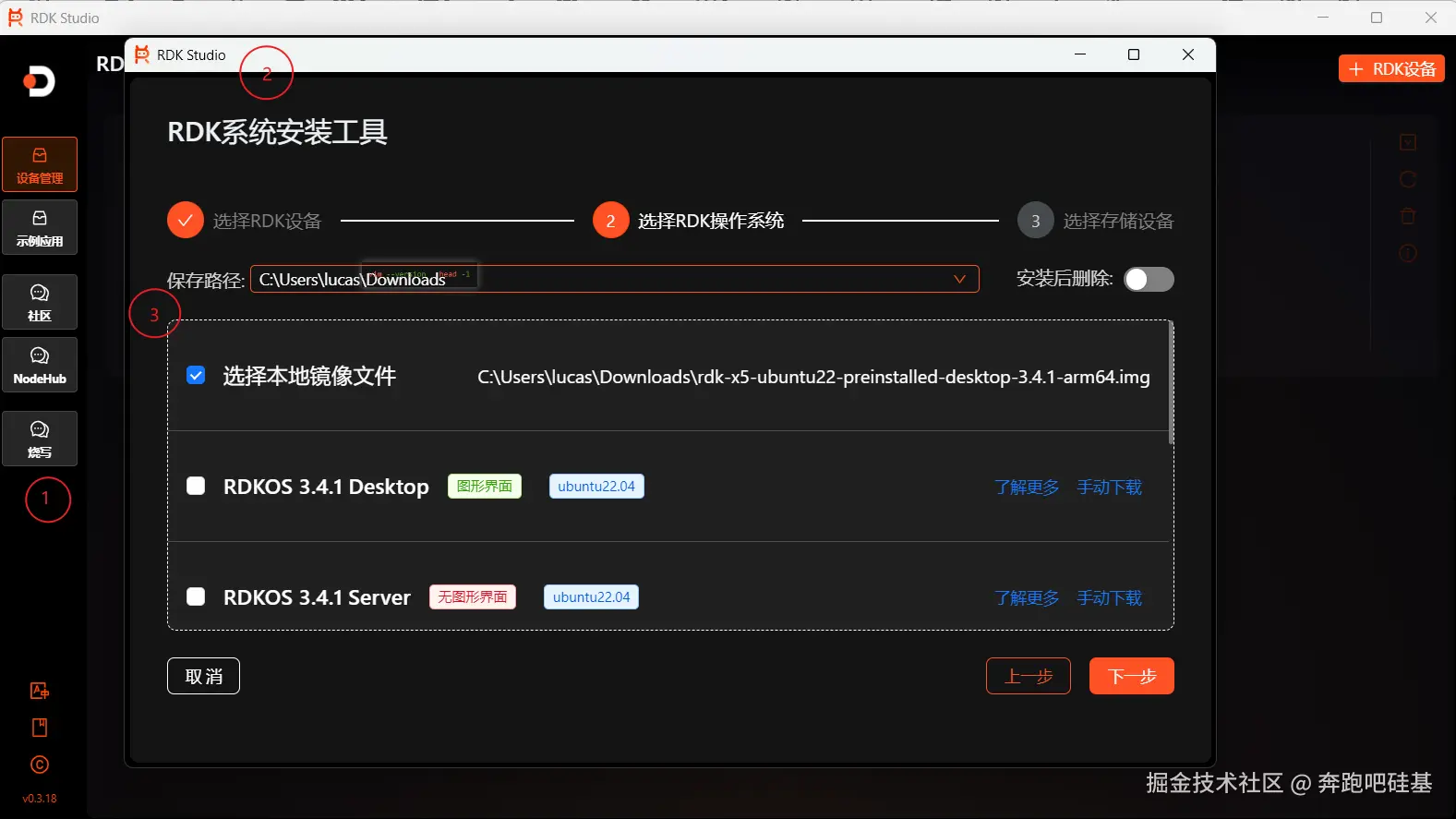

打开RDK Studio工具 选择烧写 -> 弹出 -> RDK系统安装工具 -> 选择保存路径（下载镜像的位置，如果从本地安装，默认即可）-> 选择你要安装的系统（我这里选择的是从本地镜像地址，因为我已经下载完了，选择其他选项，会将镜像下载到你选择的 保存路径）
点击下一步：

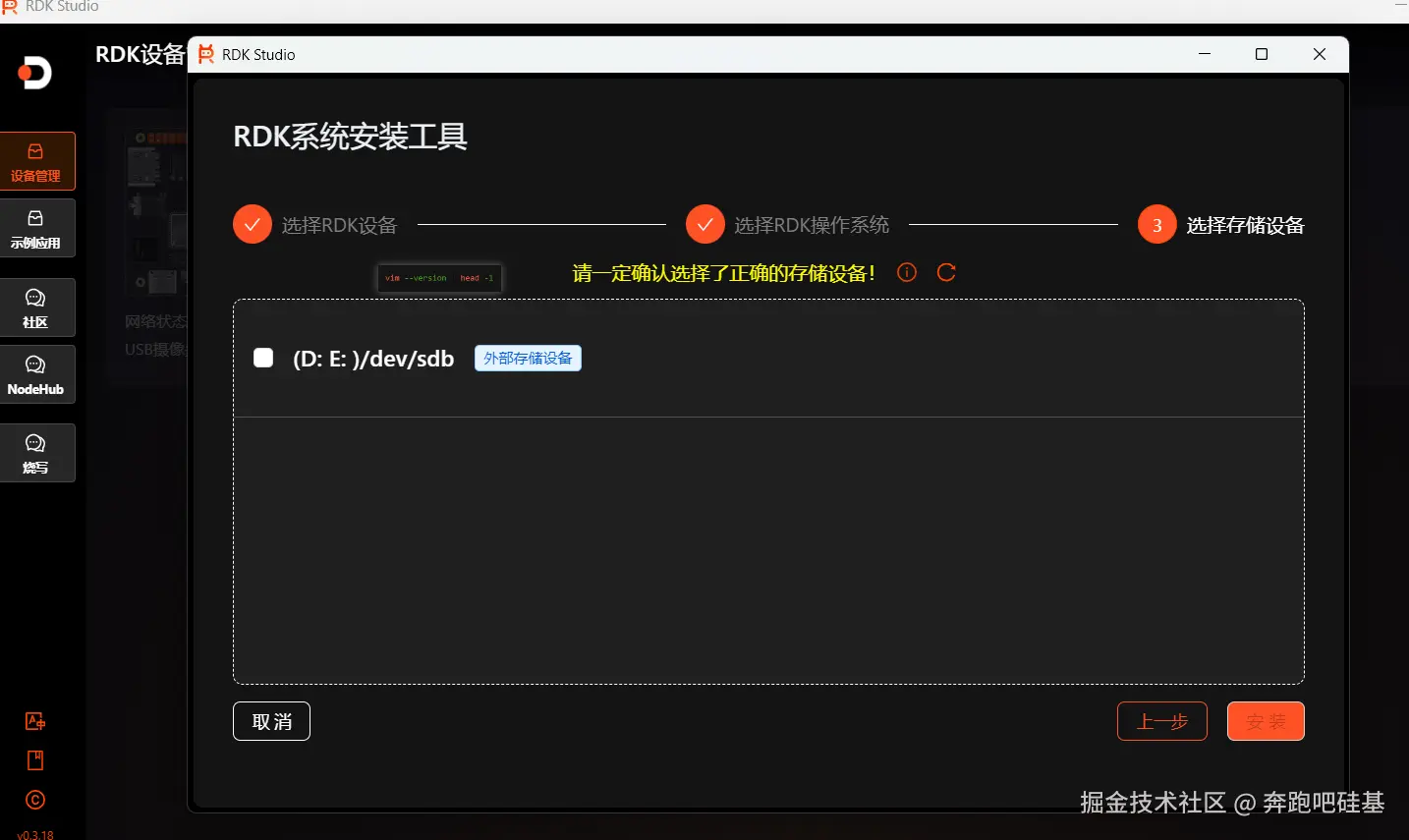

这里只显示了 D:E: /dev/sdb 外部存储设备，这不是你想烧入的SD卡，接下来准备硬件。

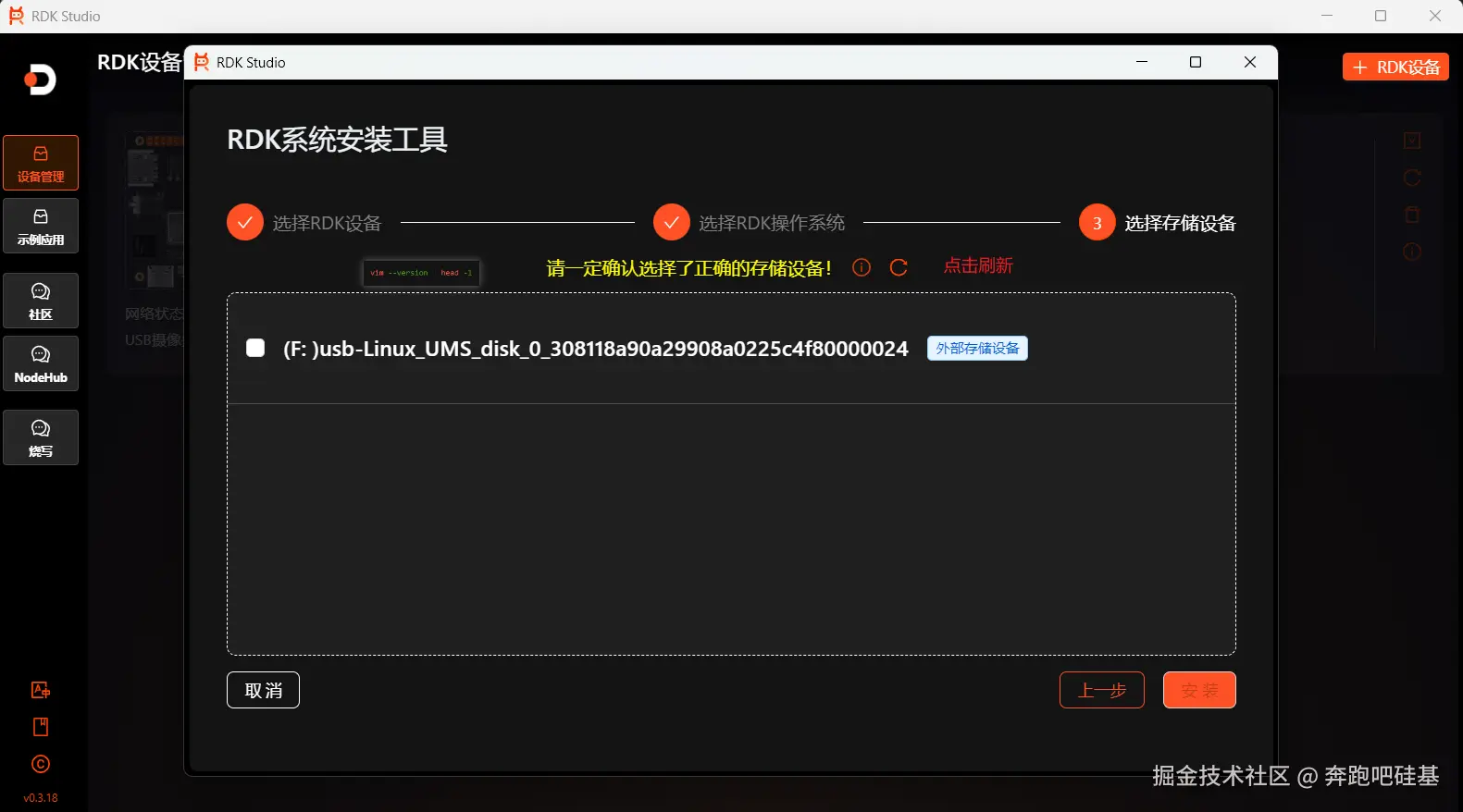

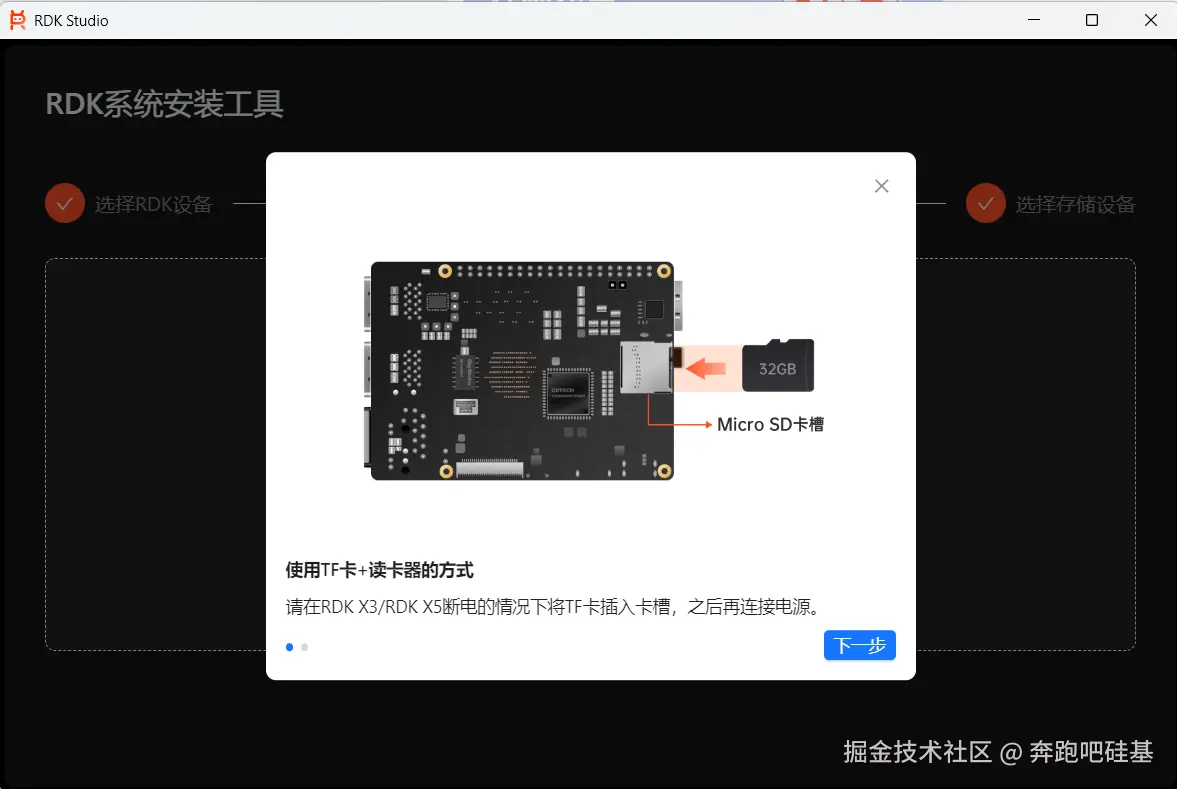

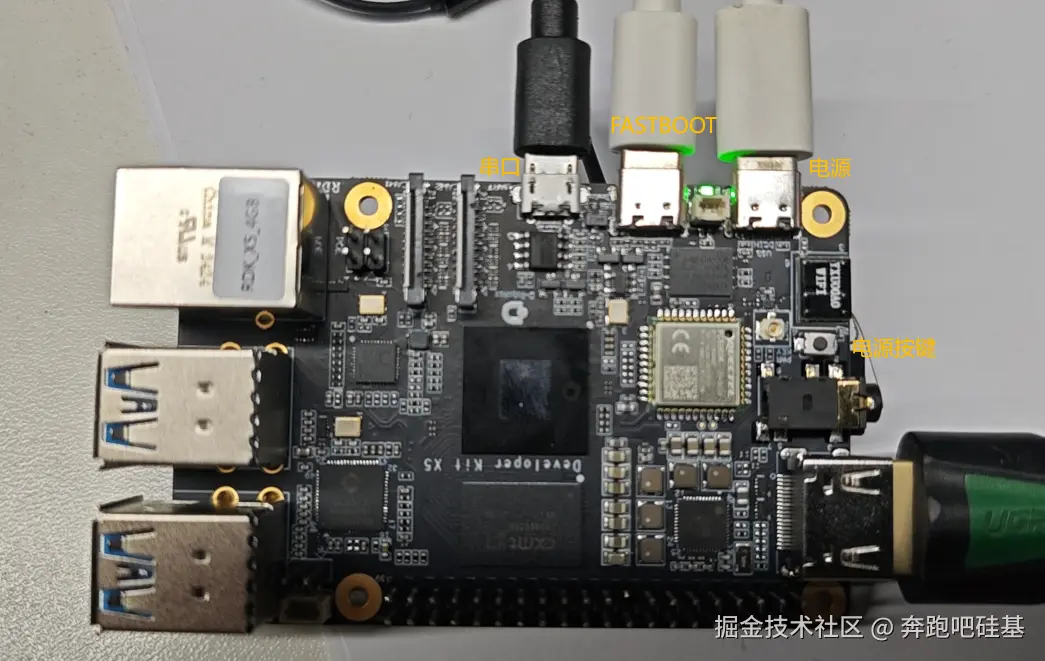

将SD卡插入 rdkx5 的插槽中(序号13)，接上电源（序号1），在插入连接pc的数据线（序号2），长按 key键 （在序号11 和 12 之间有个按键）通电，在RDK Studio界面点击刷新按钮直到出现下图 F: usb-linux_UMS xxxxxx 外部存储设备（或查看PC出现新盘后点击刷新）
勾选上F: usb-linux_UMS xxxxxx 外部存储设备，点击安装 会弹出两次窗口 都点击是即可，第一个是RDK Studio提示，第二个是烧写SD需要管理员权限。

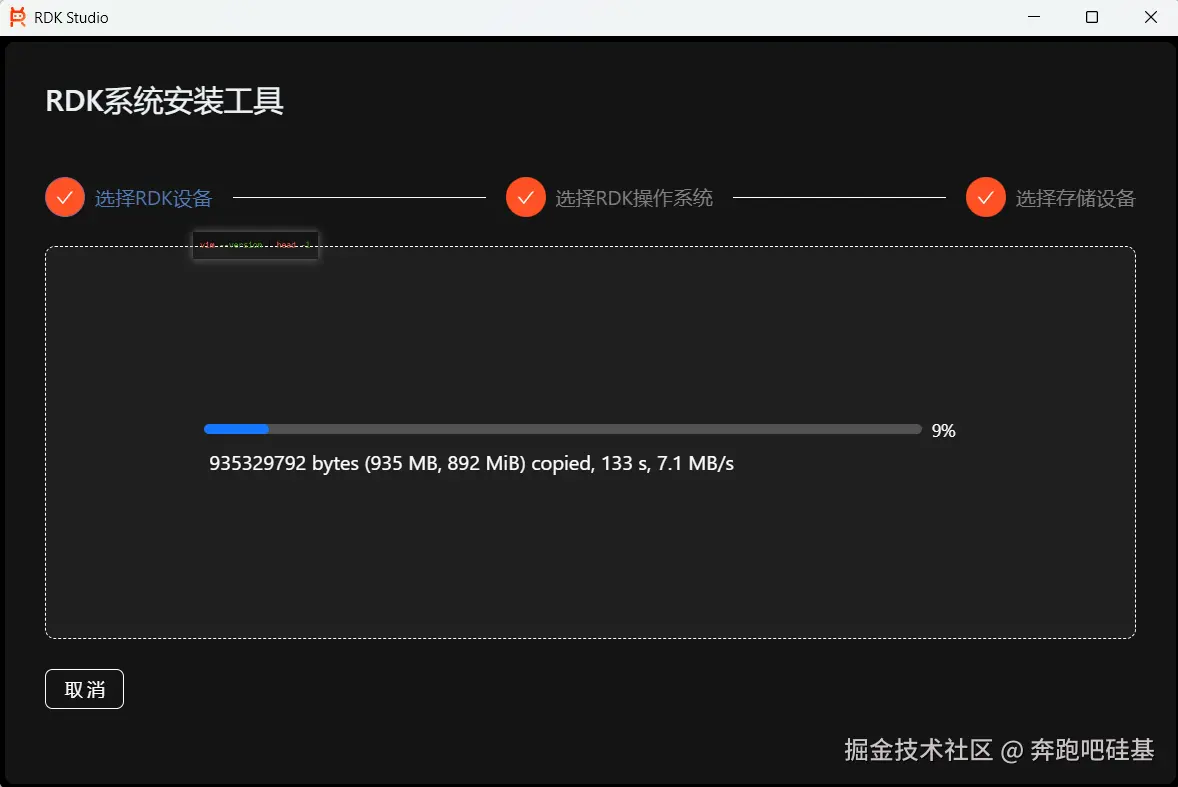

等待完成

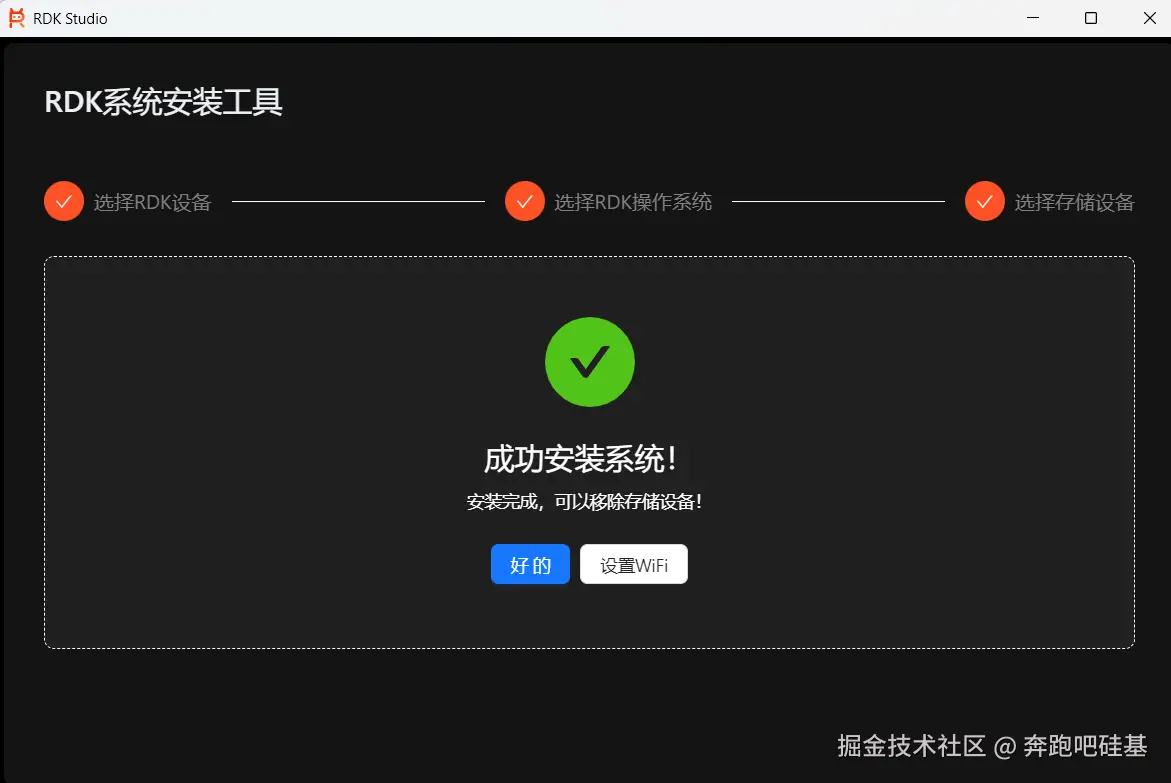

出现这个提示可以点击下一步，然后在点击结束预览，最后如下图显示：

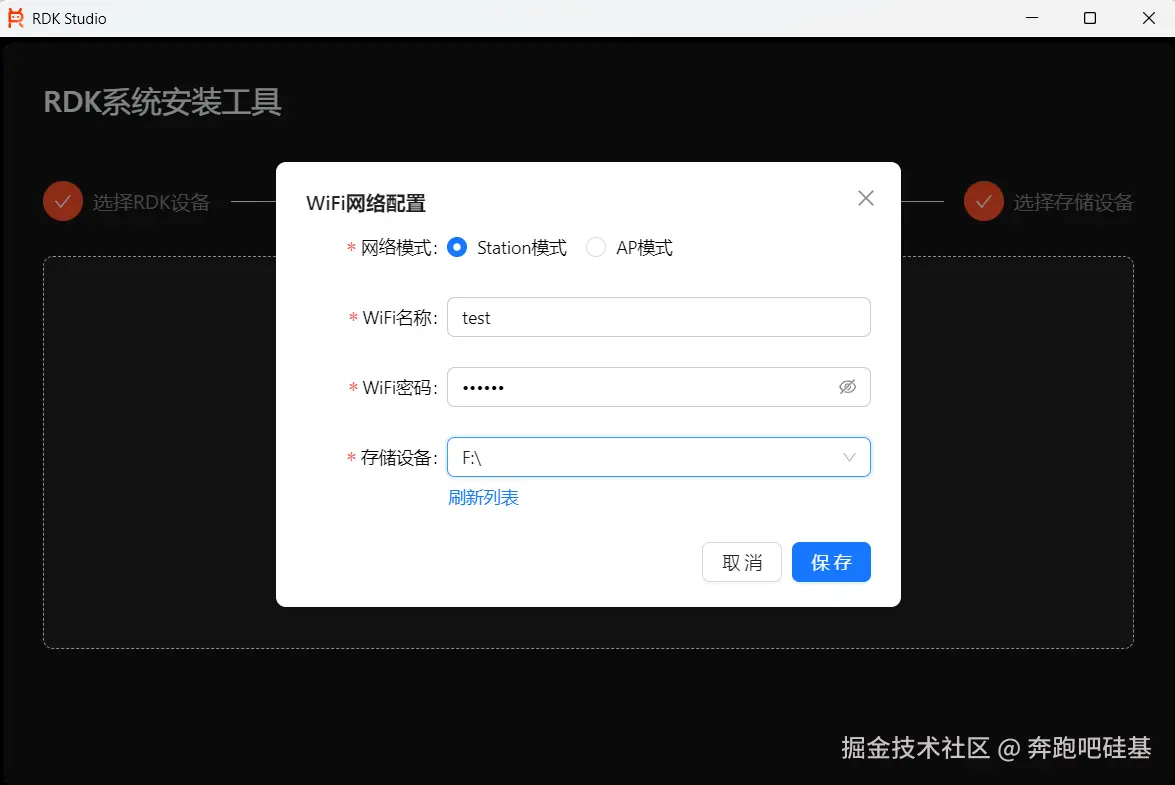

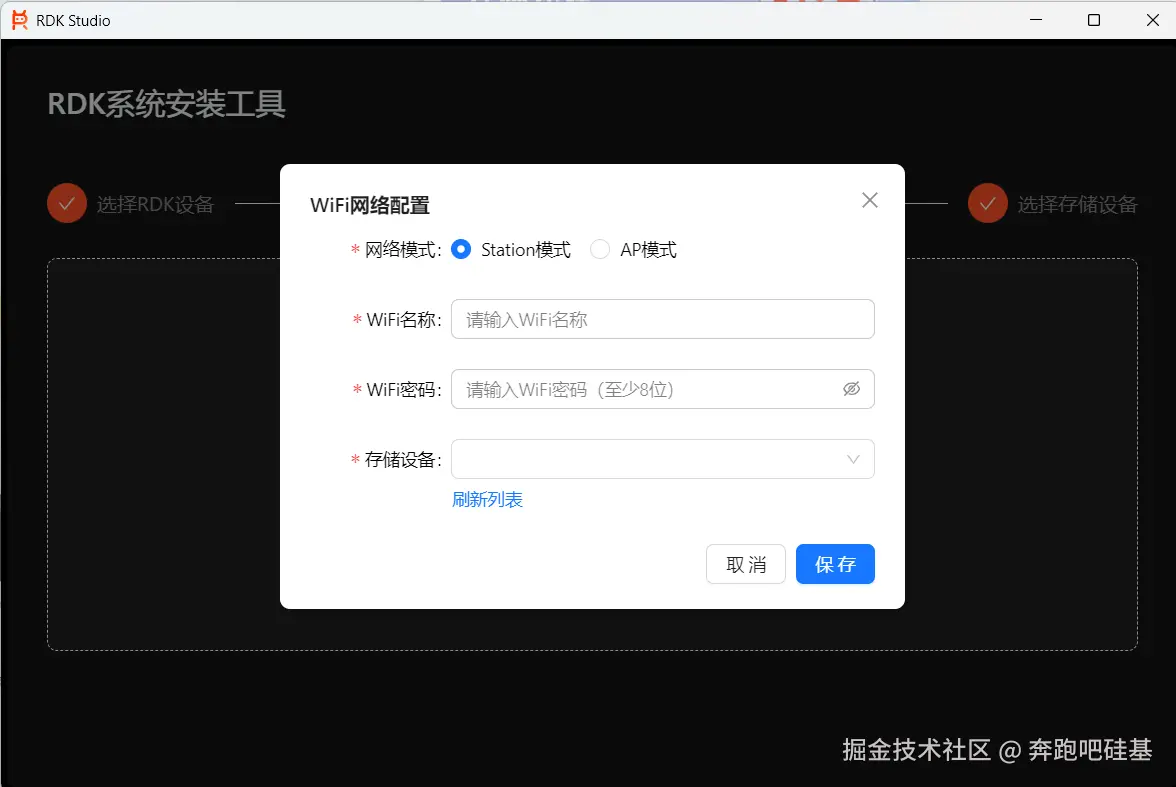

如果想连接wifi 点击设置wifi ,按照下图配置：
存储设备选择SD虽在磁盘。
也可以不使用RDK Studio 设置WIFI，直接在PC中打开F盘，创建文件rdk-system-config.txt
编辑内容：
wifi_type=station
wifi_station_ssid=test
wifi_station_passwd=123456
ethip_type=static
ethip_address=192.168.127.10
ethip_netmask=255.255.255.0
ethip_gateway=192.168.127.1
修改这两行即可，配置成你的wifi 名字和密码：
wifi_station_ssid=test
wifi_station_passwd=123456
到这烧入全部完成，断电在上电等待几分钟即可进入系统。
三、远程登入
打开RDK Studio：

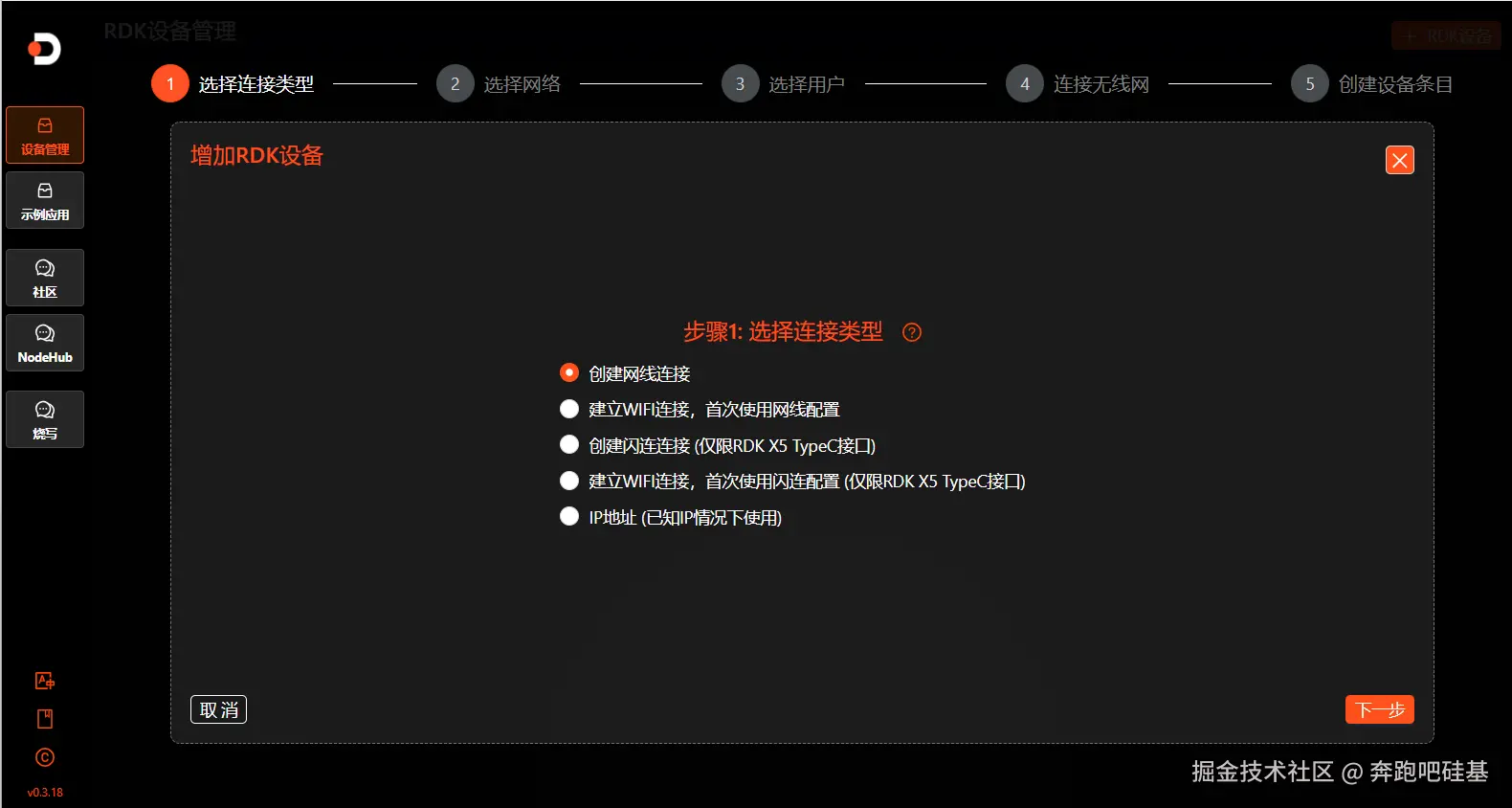

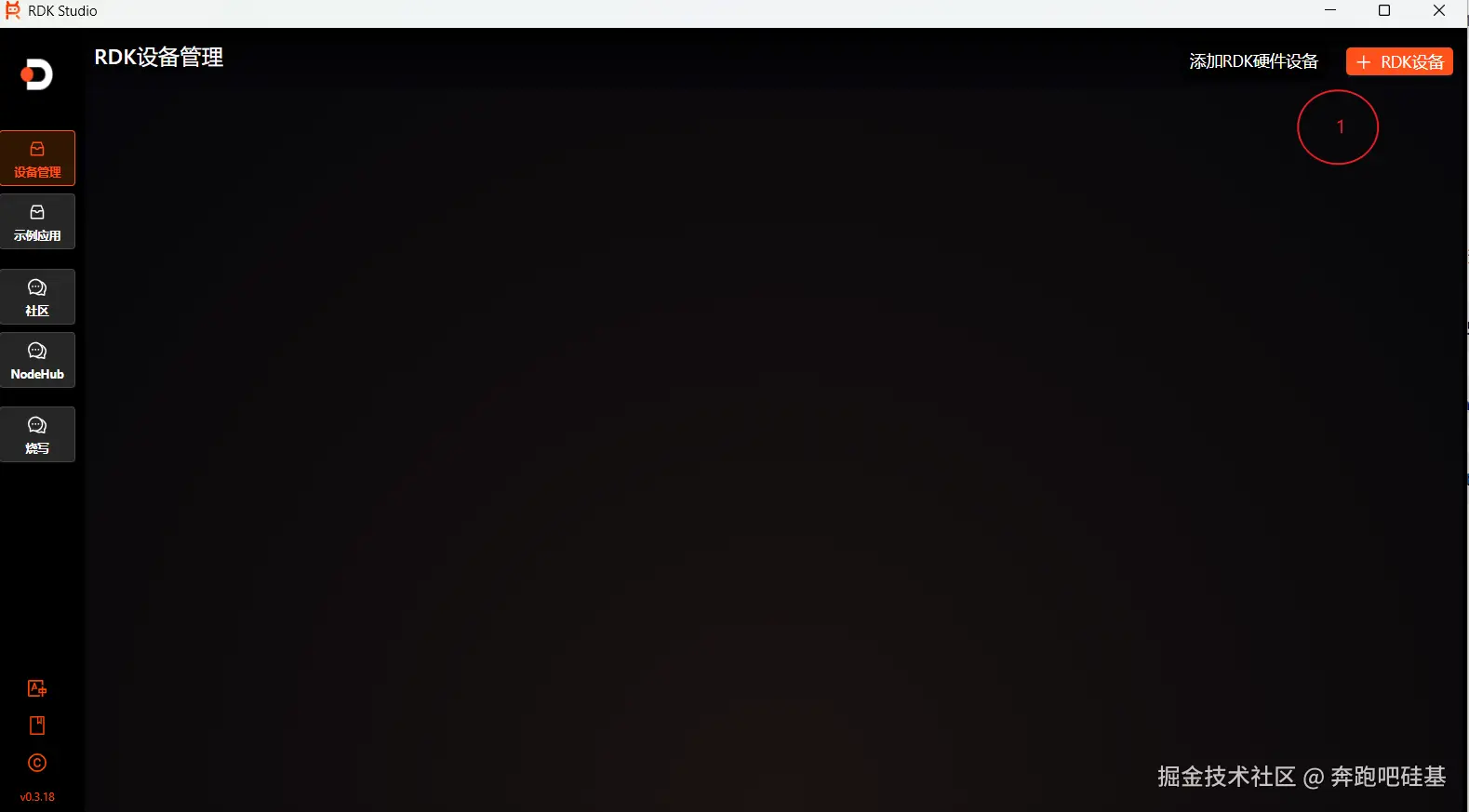

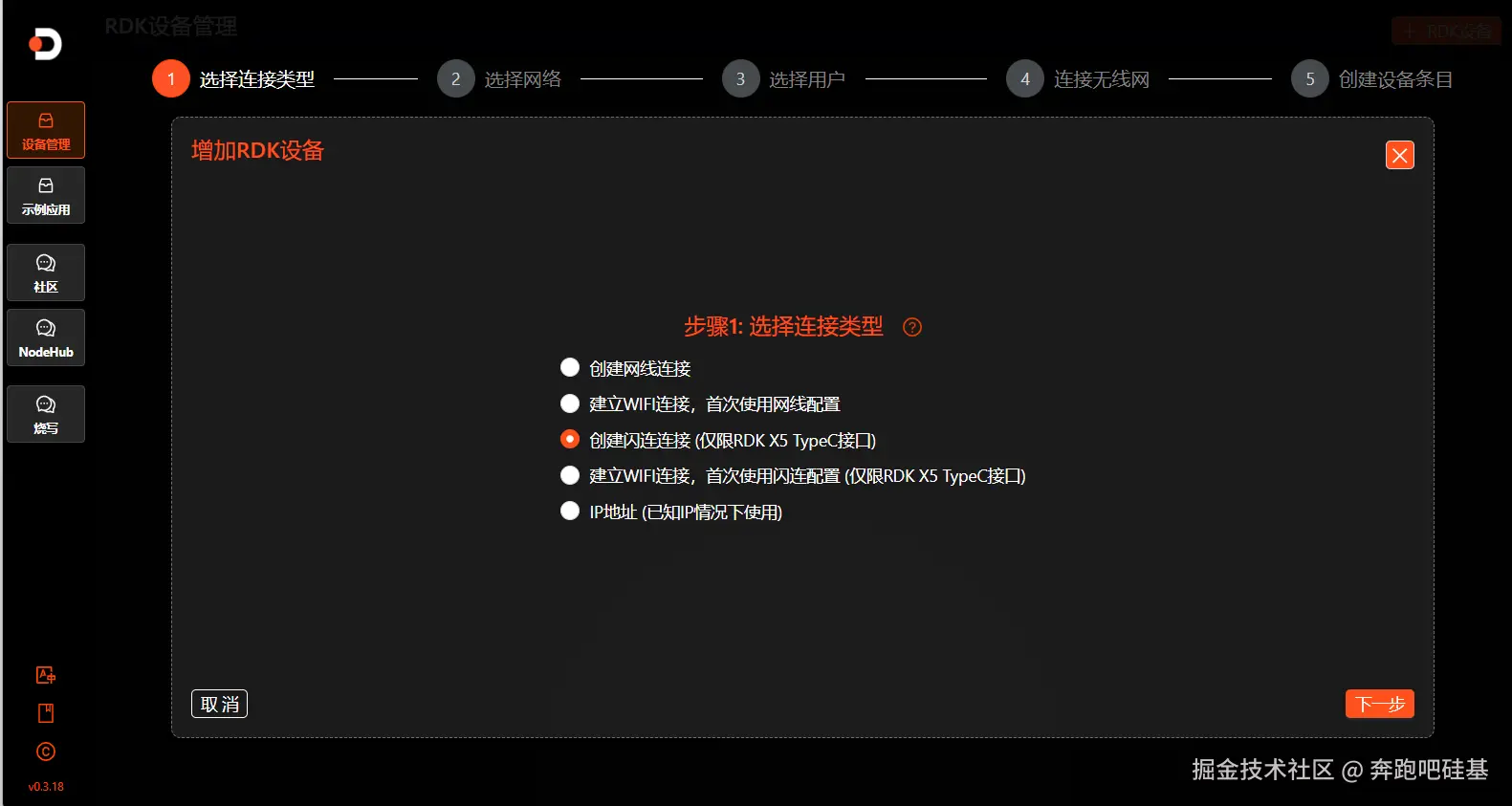

点击RDK设备：选择创建闪连连接：
下一步：

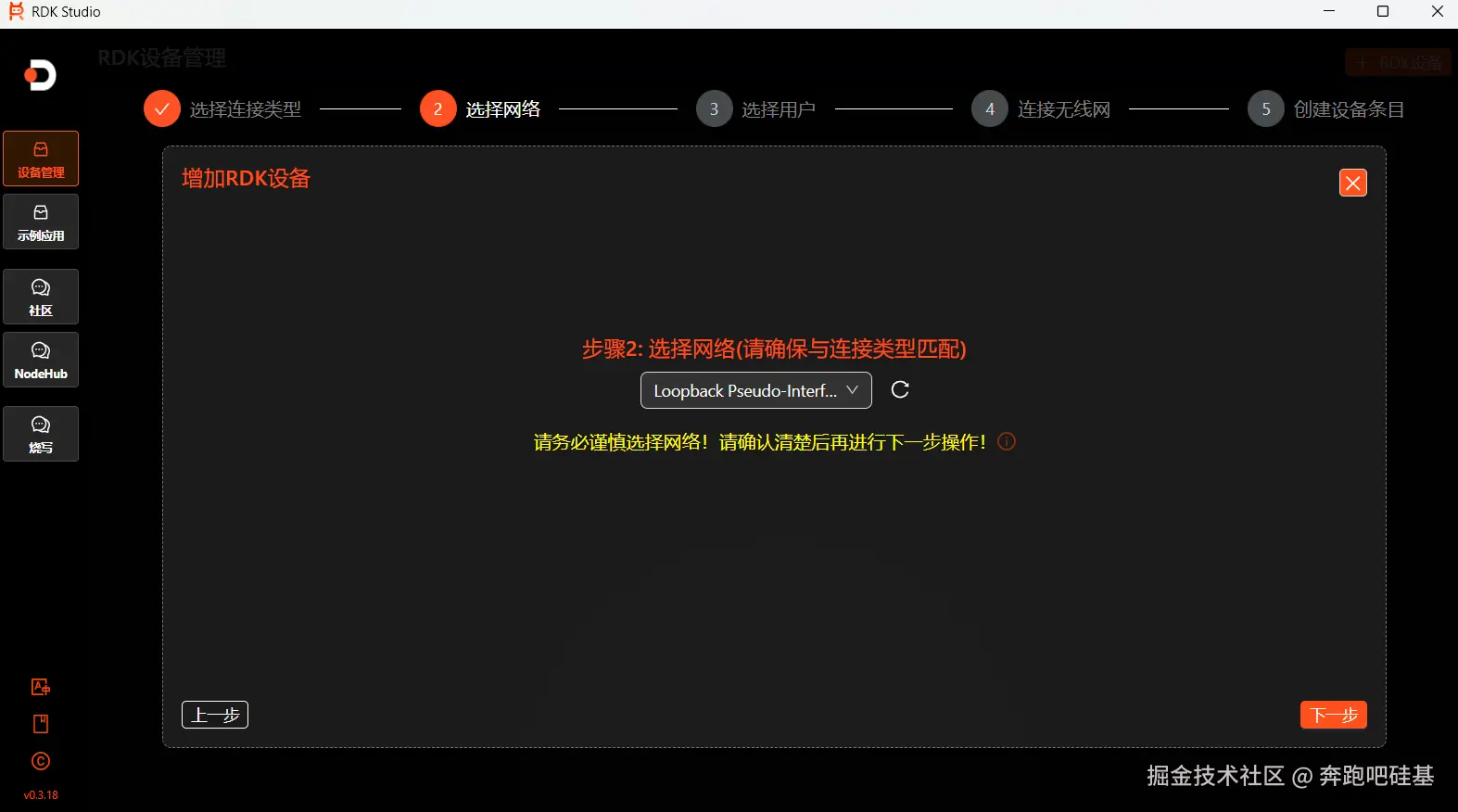

选择网络连接，如果电脑没有连接有线，这里直接选择出现的 以太网 X，如果电脑是有线连接，此时会出现两个以太网，选择 以太网 X，X数字大的。

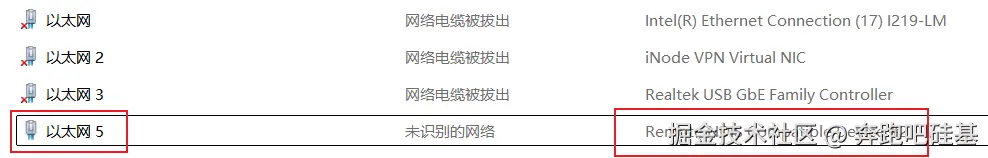

如果出现更多的以太网，打开PC 控制面板\网络和 Internet\网络连接，找到Remote NDIS 开头的设备名字即为需要选择的以太网名字
Remote NDIS（RNDIS，远程网络驱动接口规范） 是微软定义的一套USB 虚拟以太网协议，让 USB 设备在主机上被识别为标准网卡，实现TCP/IP over USB，无需设备厂商开发专用 Windows 驱动。闪连就是基于该规范实现的。

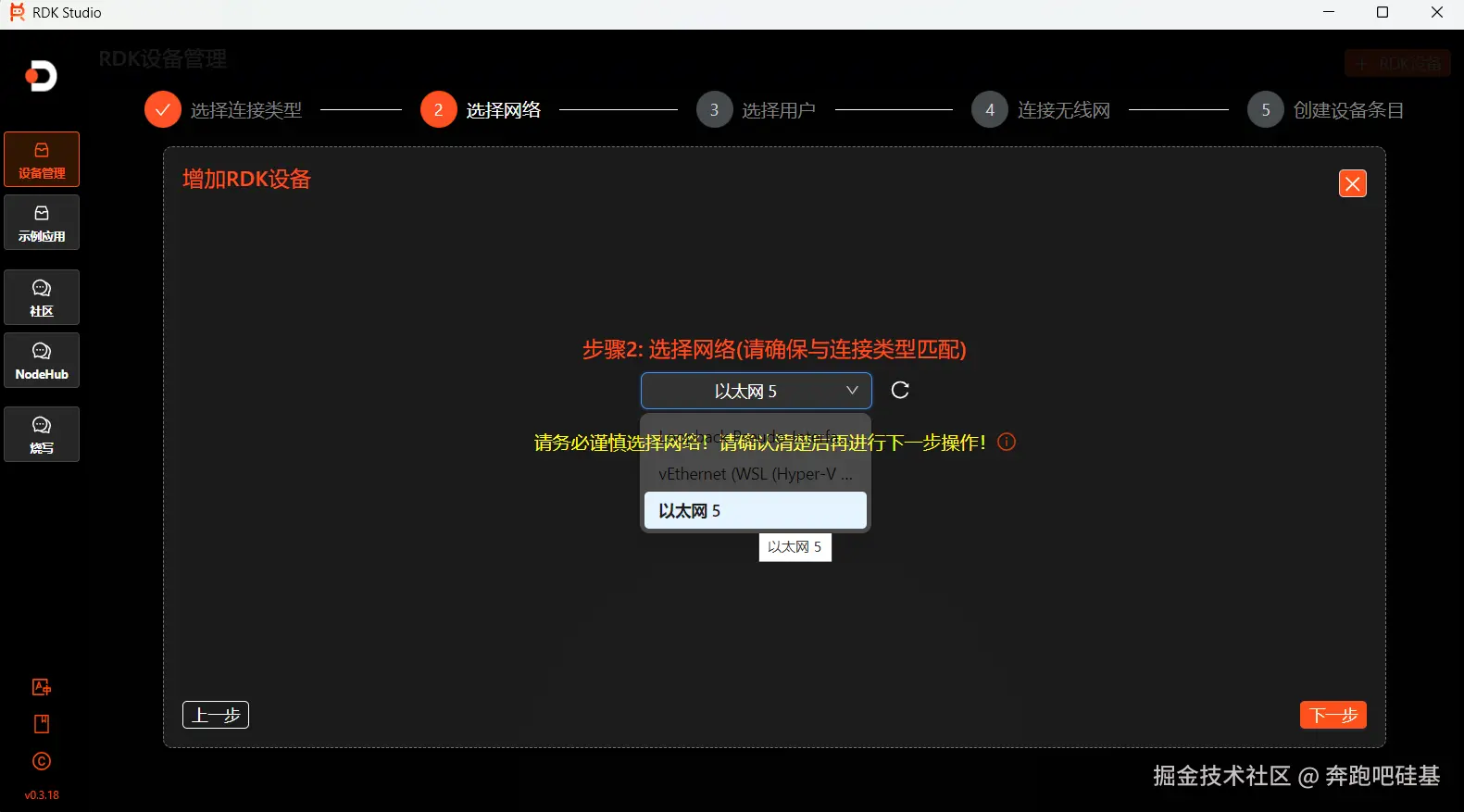

选择以太网5 继续下一步，弹框选择是：

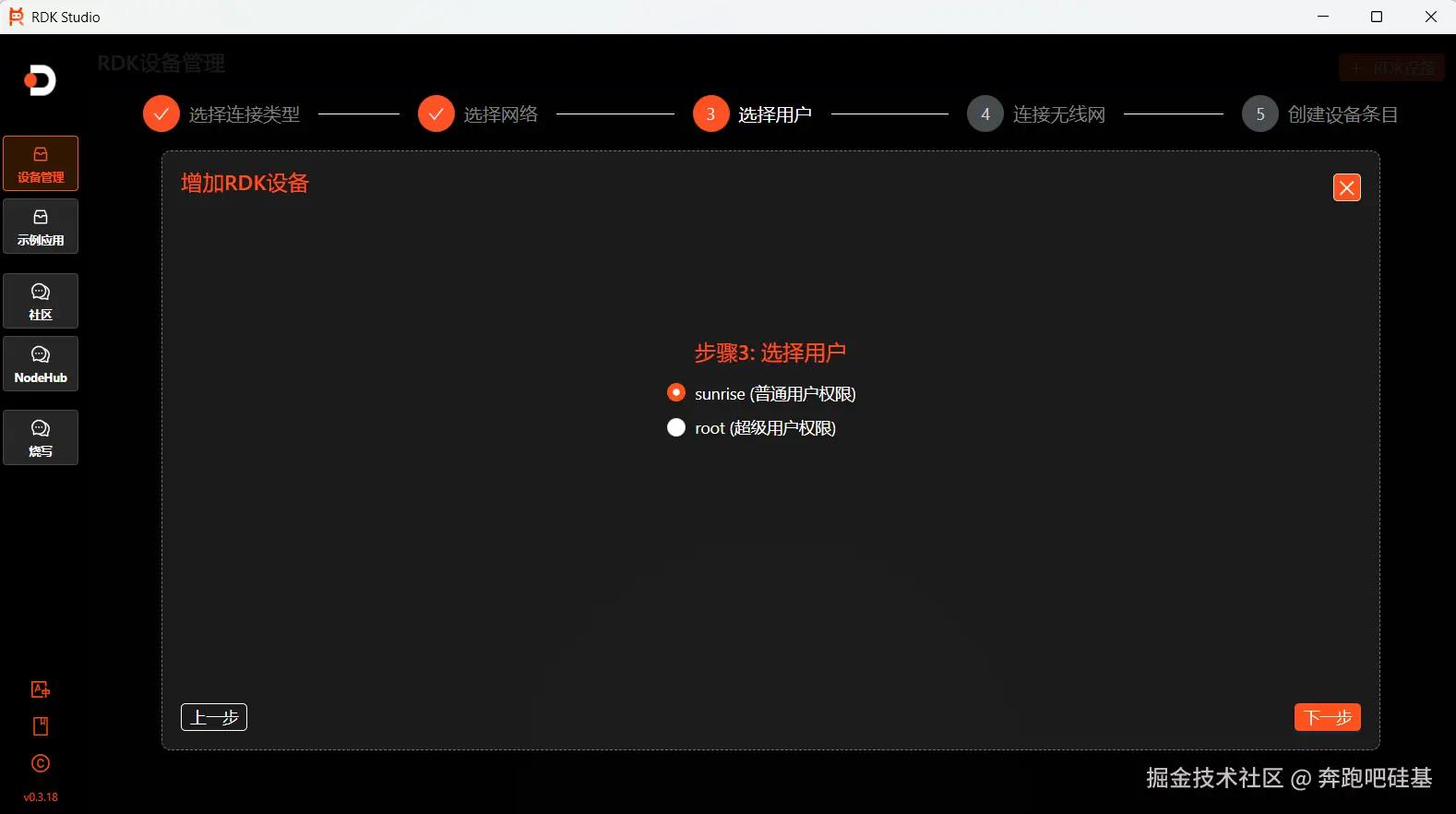

直接下一步：
在烧写SD时配置过wifi这里直接点击跳过，或者不需要连接wifi也点击跳过（闪连可以共享PC网络）：

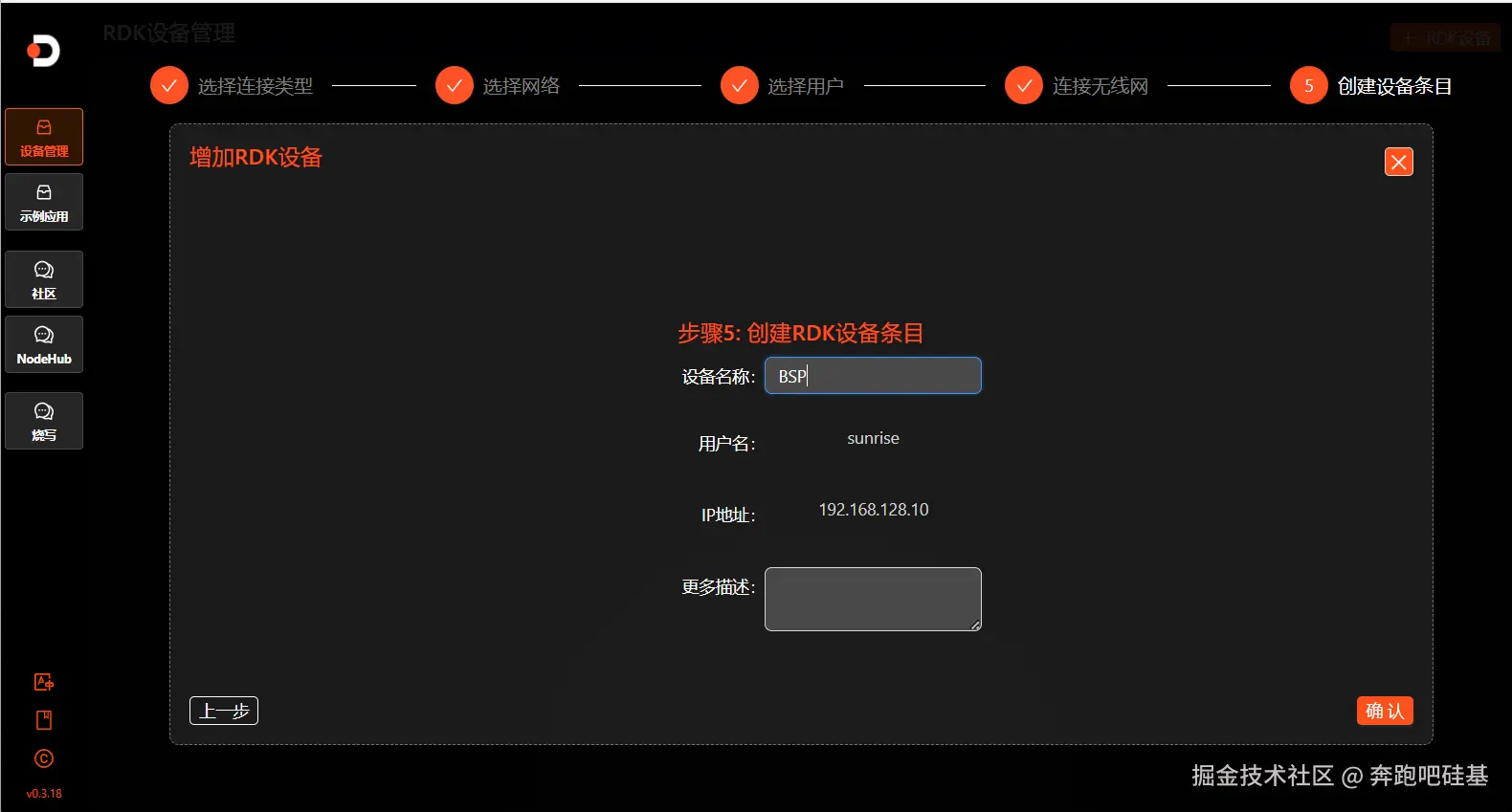

设备名字随便填写，然后点击确认：

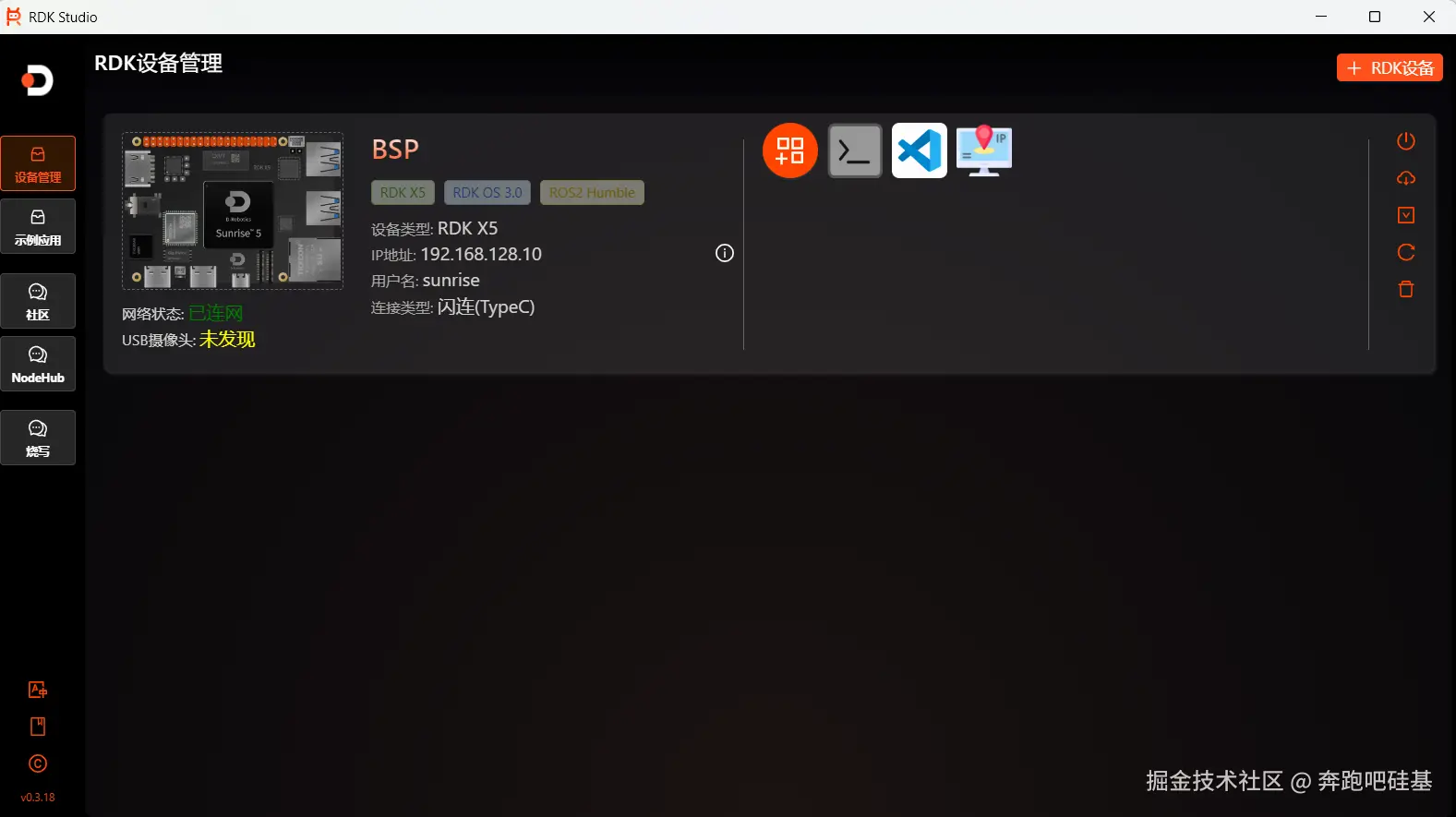

到这里就完成了RDK Studio添加设备配置。
系统账号密码都是：sunrise

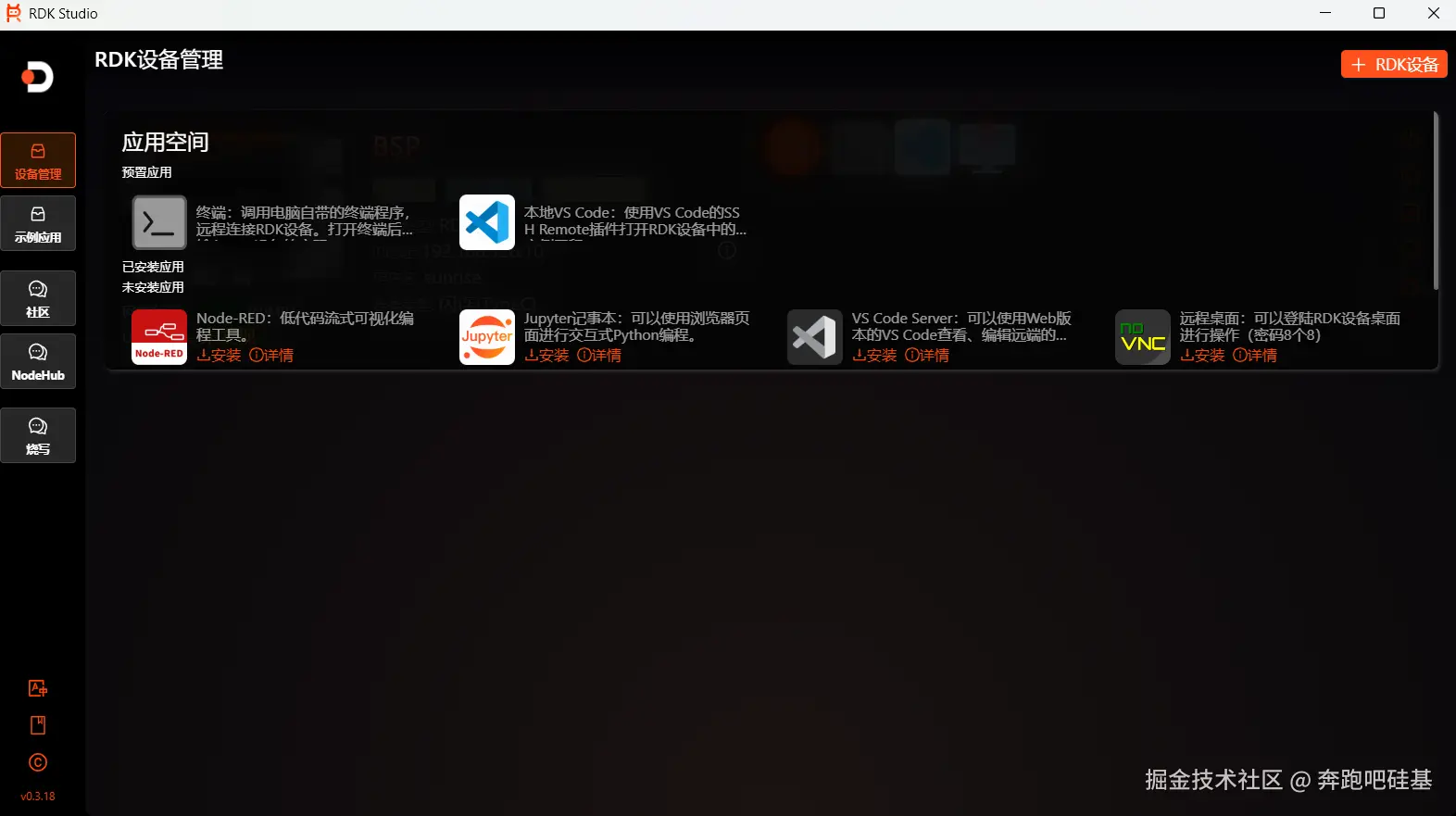

点击红框展开应用空间，按需安装相关应用。
也可以不使用RDK Studio进行连接配置，如果需要可以联系我。。。。
