前言

  本人平时忙于做项目，懒得写文章，借着空闲时间写一下，好记录一下自己的学习记录和遇到的坑。之前接触的都是0.96寸OLED显示屏，没怎么用其他屏，还以为其他屏没有那么难，没想到还是有点难度，特别是越学到最后涉及到的知识点和坑就越多。这是本人第一次在CSDN写的文章，所以写的会有点草率。废话不多说，本文章采用的是直接将图片存到STM32的ROM(即FLASH)中，然后将读ROM的值，转发给0.99寸TFT屏的显示方法，这种的优点是显示速度快，缺点就是主控芯片的RAM有限，存不了多少张图片。

一、0.99英寸彩色TFT屏幕

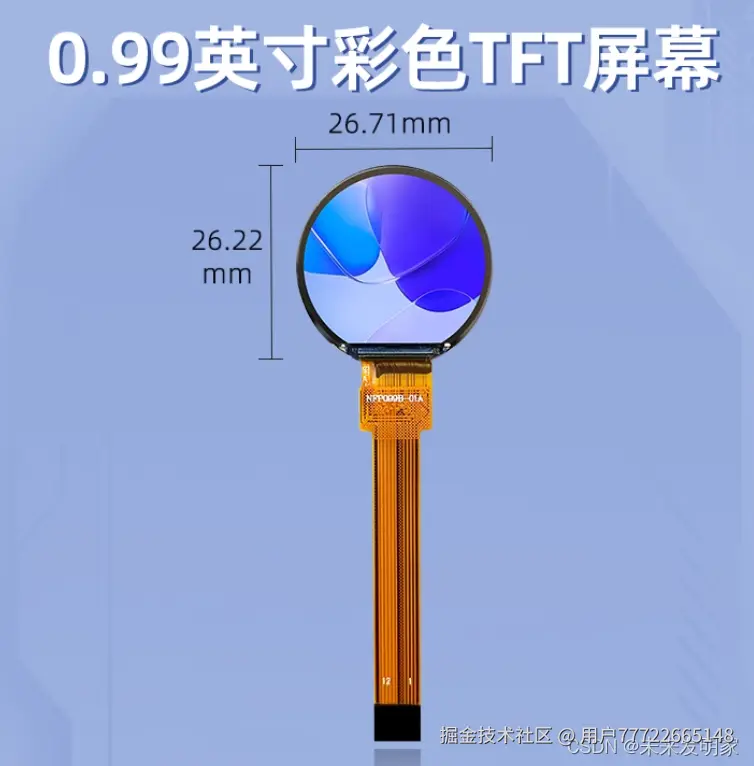

  黄保凯中景园0.99寸TFT LCD彩屏高清IPS显示屏液晶屏GC9107圆屏，以下是屏幕实物图

​

0.99寸TFT LCD彩屏

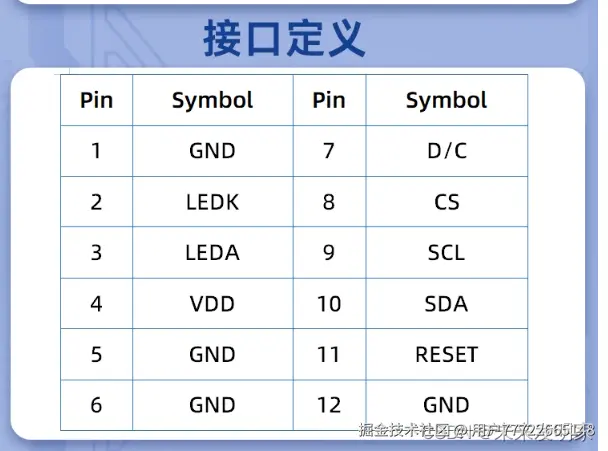

  买这个裸屏需要自己画一个转接板，FPC连接器连接裸屏，另一个端子连接主控板。

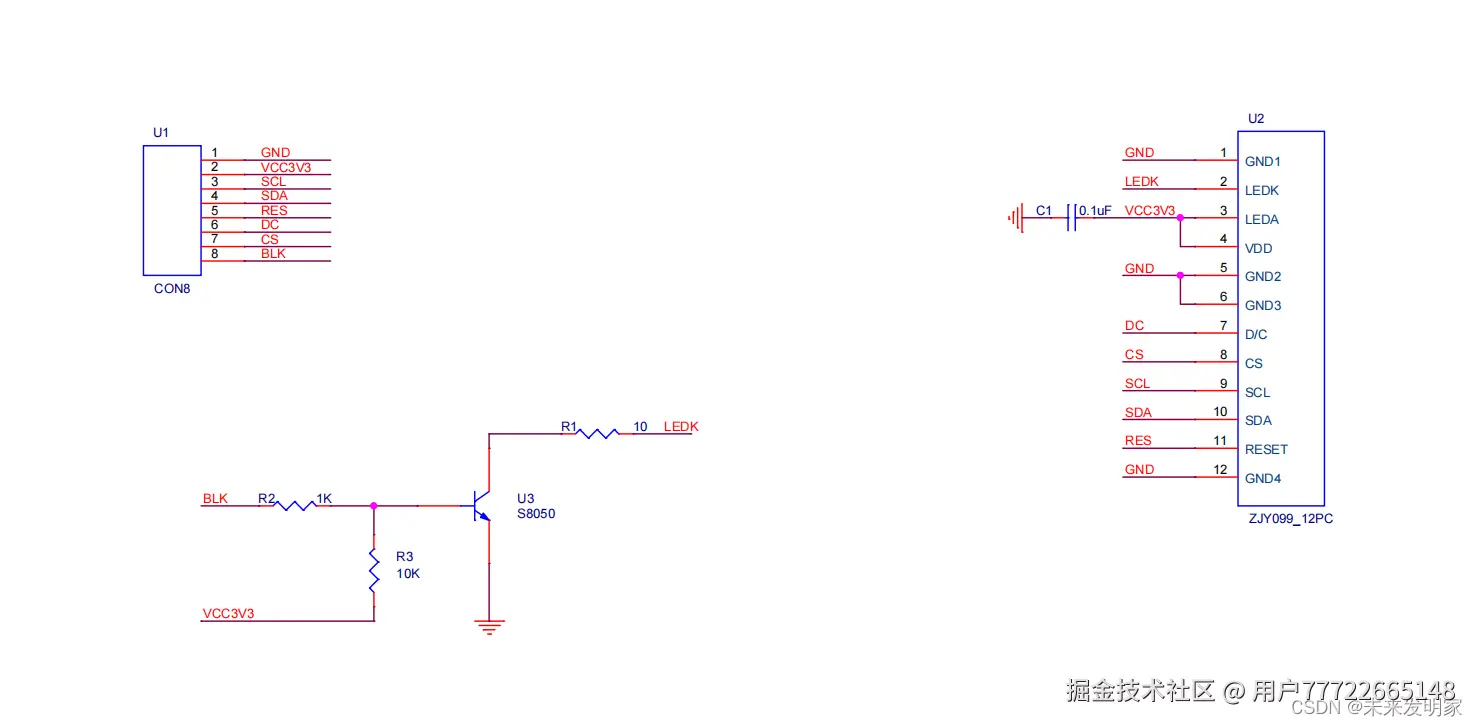

   以下是0.99寸TFT LCD彩屏转接板原理图：

​

​

二、硬件设计

STM32F103RCT6与0.99寸TFT圆屏硬件连接图如下：

​​

STM32F103RCT60.99寸TFT圆屏
3.3VVCC
GNDGND
PB7SDA_MOSI
PB6SCL_SCLK
PB5RES
PB4DC
PB3CS
PD2BLK

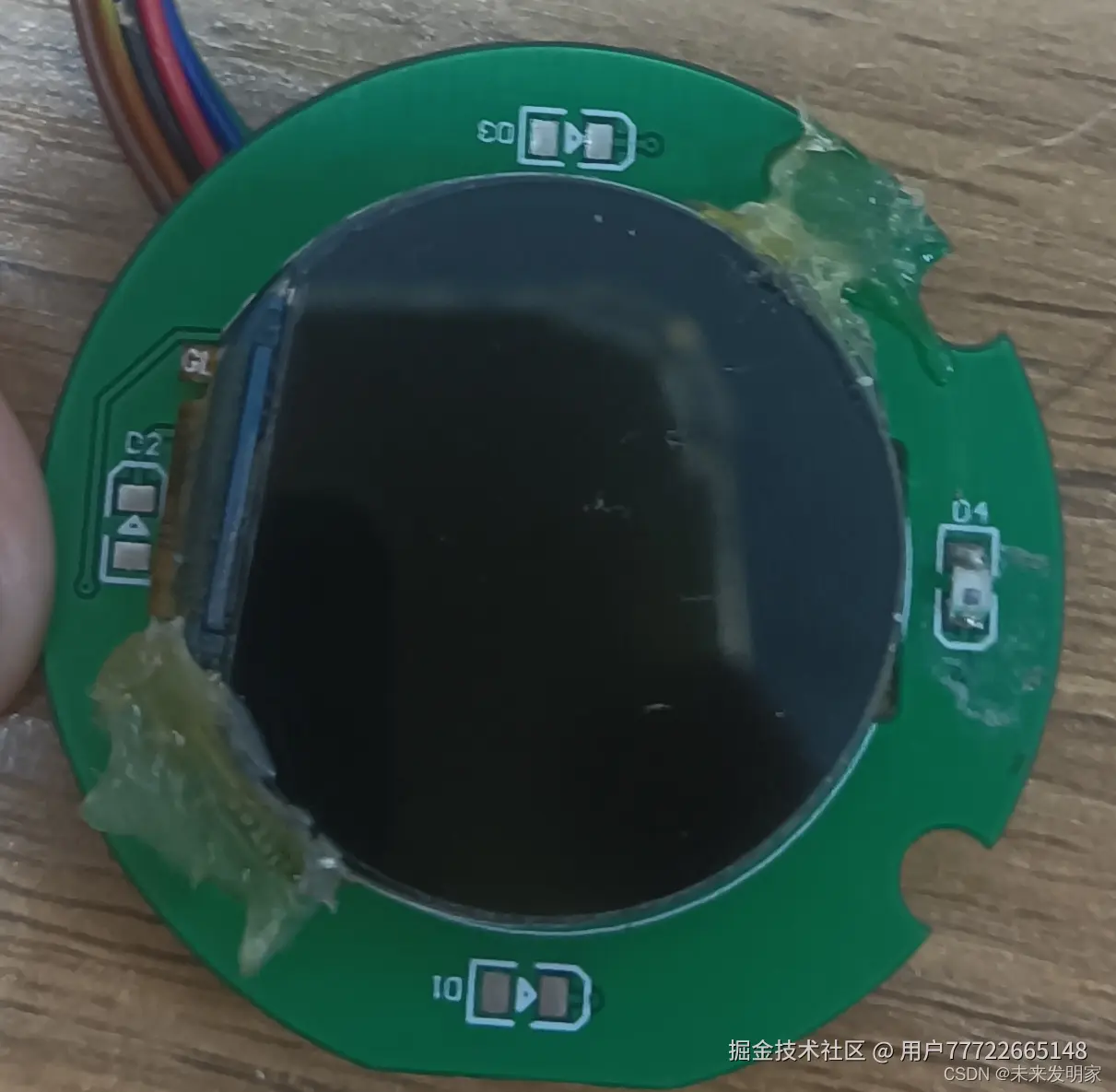

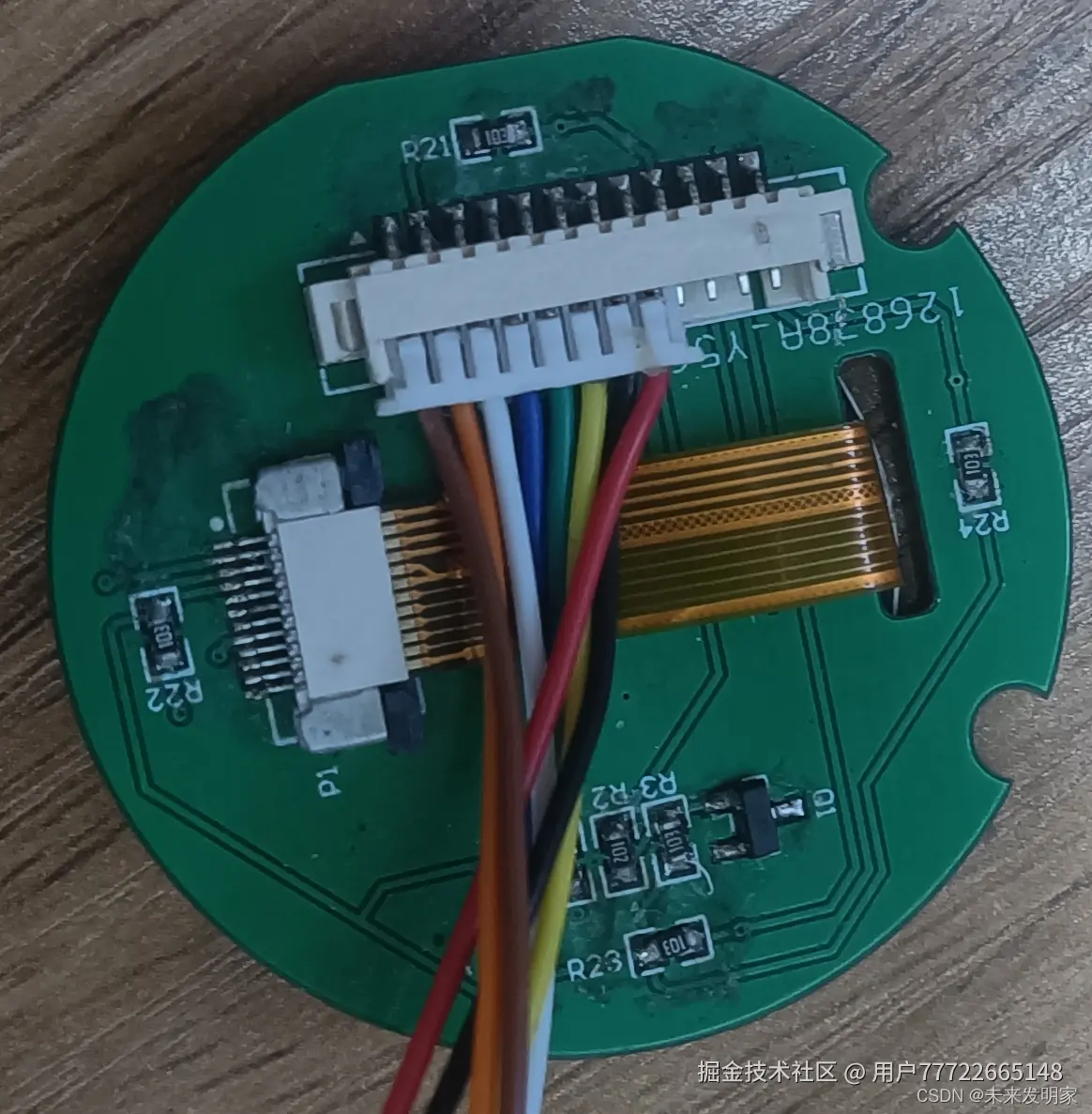

实物图如下：

​

​

三、将图片转成二进制数组

1、由于该屏的像素大小是128*115的，所以在将图片转成二进制数组前，先将图片的像素点转成128*115的。

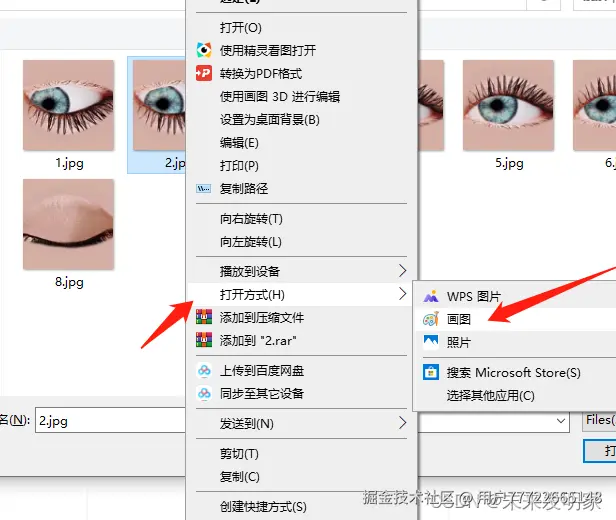

  将鼠标移到图片位置，右键->打开方式->画图，如下图：

​

​

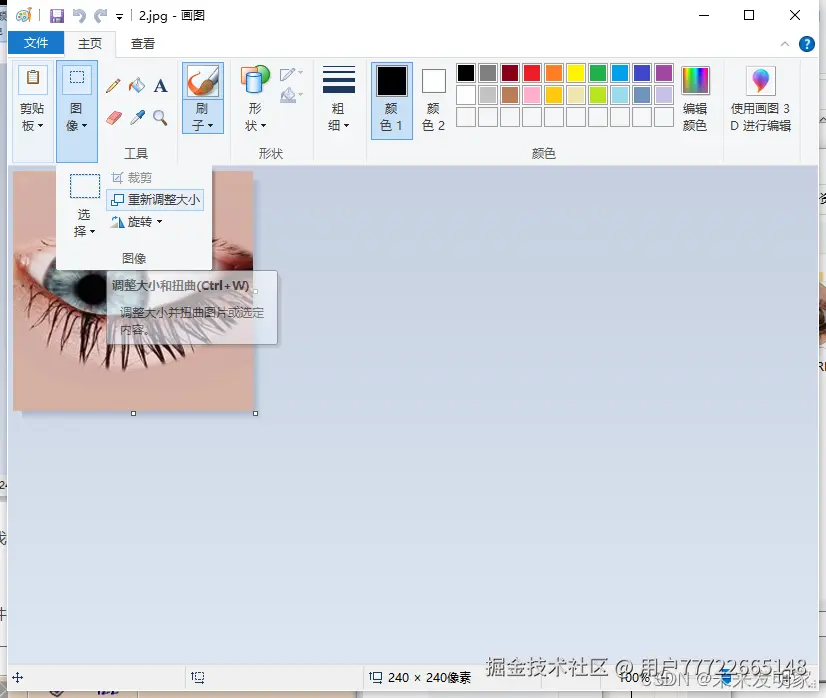

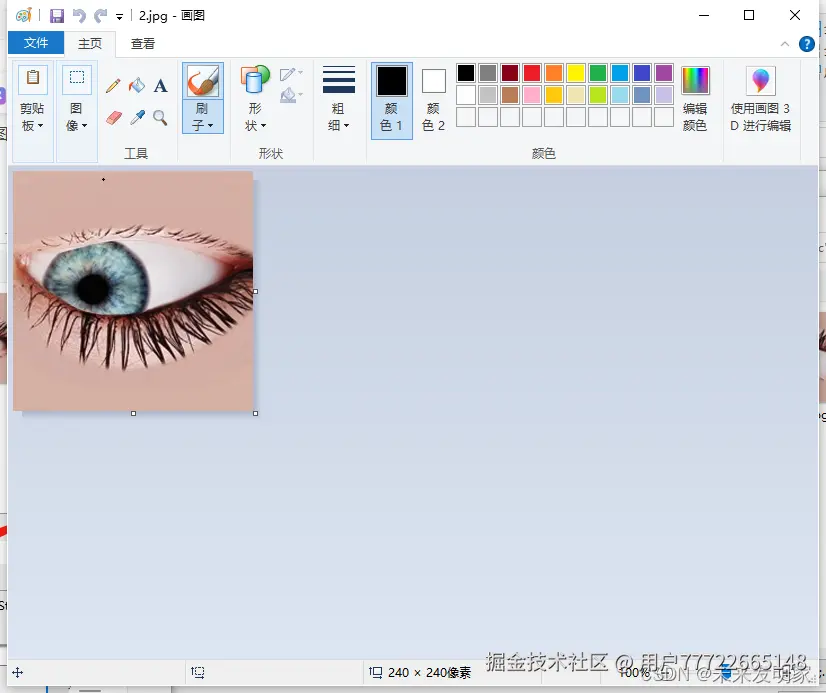

可以看到这个图片还是240*240像素的，不是我们需要的128*115像素的，点击菜单栏上的图像->重新调整大小

​

切换到像素选项，取消勾选“保持纵横比(M)”，在水平输入128，垂直输入115，点击确定

​

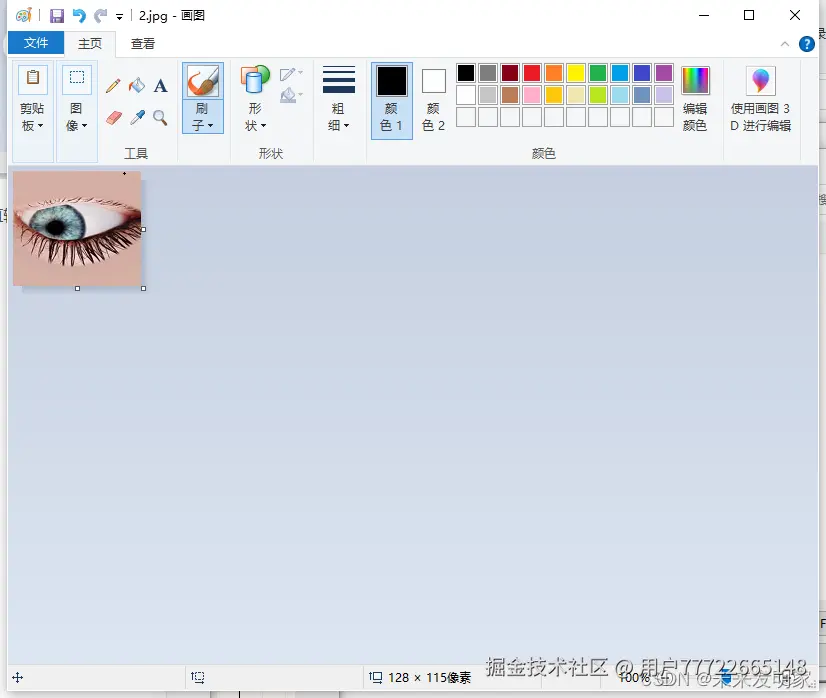

点击确定后，可以看到图片像素已经改好了，点击保存

​

​

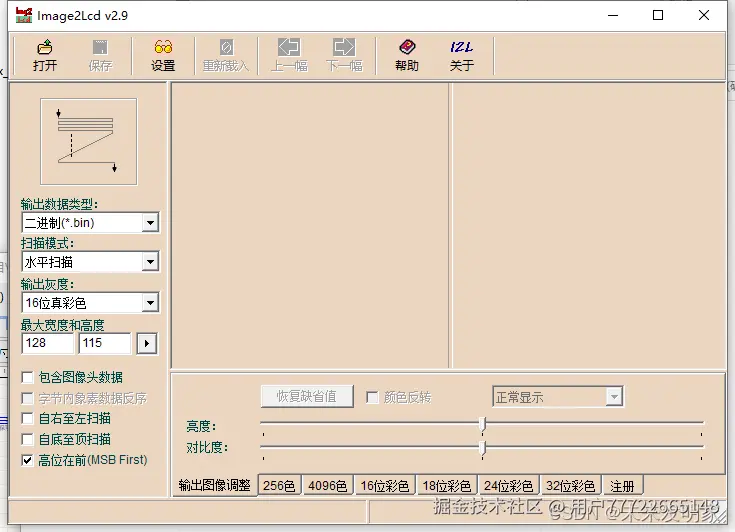

2、打开Img2Lcd软件，软件界面如下：

​

点击菜单栏中的打开​，选择要取模的图片并打开，如下图：

​

观察左下角的输入图像

打开图片后 设置如下

输出数据类型：

扫描模式

输出灰度

最大宽度和高度2

在16位彩色的颜色数据排列为 ：红色 绿色  蓝色

​

设置好后点击一下​

注意：此软件只能缩小图片不能放大图片！缩小是等比例缩小！

然后观察右下角​这个输出图像是实际生成的图片的大小

这一部分勾选高位在前

​

然后点击保存​，选择要保存的位置和命名

​​

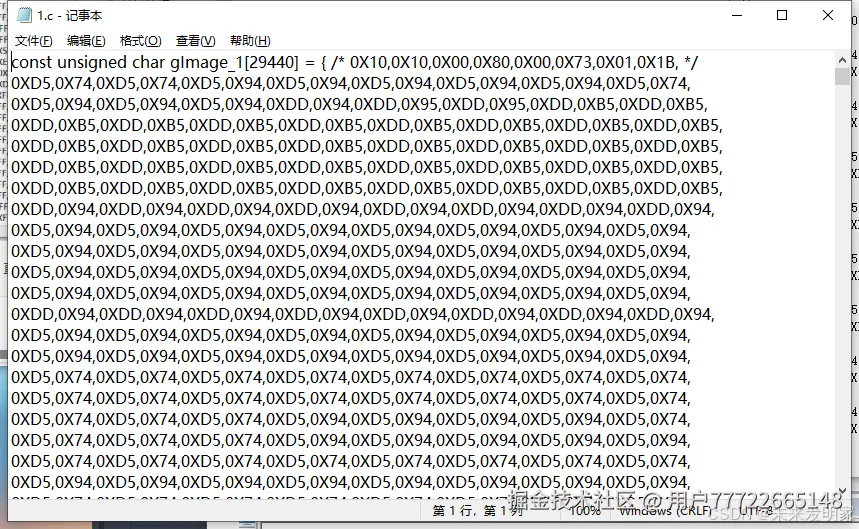

然后打开这个文件，可以看到图片已经生成二进制数组了

​

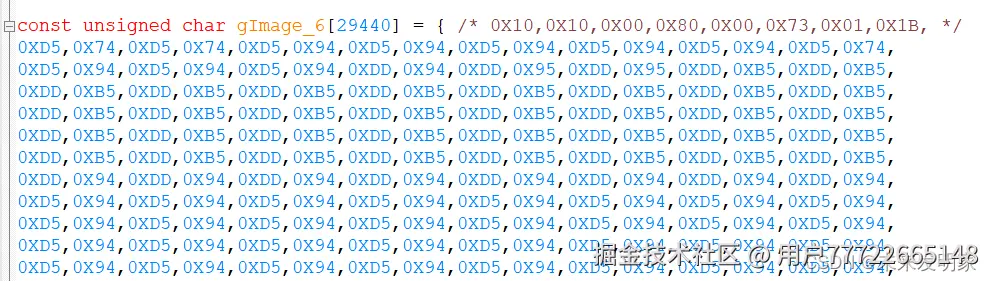

然后将生成的数组复制到到例程pic.h文件内，直接调用这个数组发送给屏幕就能显示了

​

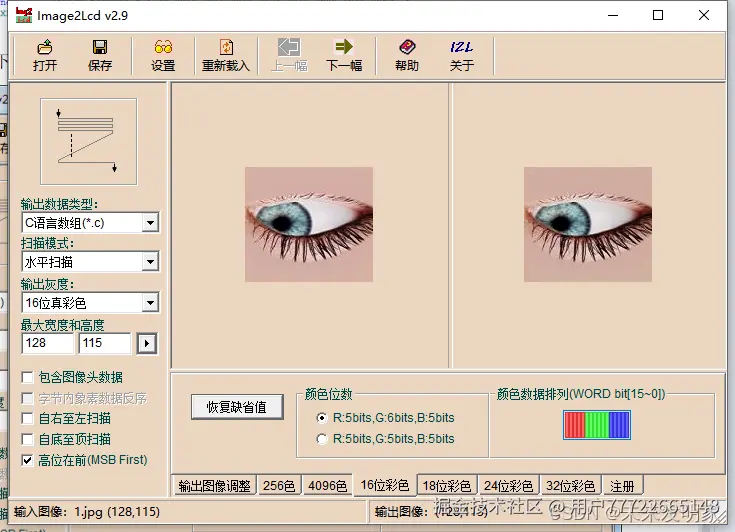

完整界面如下：

​

想要进一步了解输出灰度，可以看这一篇文章：输出灰度解析-CSDN博客

四、软件解析

  采用的是软件SPI，所以速度相对较慢，本程序是鉴于中景园的程序上修改。这里按.c文件介绍。

  ①lcd_init.c

先配置TFT屏的引脚，按上面讲的硬件设计对应配置：

void LCD_GPIO_Init(void)
{
	GPIO_InitTypeDef  GPIO_InitStructure;

	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB|RCC_APB2Periph_GPIOD, ENABLE);	 //使能A端口时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);//打开AFIO(复用功能)时钟
	GPIO_PinRemapConfig(GPIO_Remap_SWJ_JTAGDisable, ENABLE); //改变指定管脚的映射，JTAG的其他引脚PA15 PB3、PB4有其他用途，设置关闭JTAG部分功能，保留SWD功能
	//SCL:该引脚用于串行接口时钟；SDA：SPI接口输入/输出引脚，数据被锁存在SPI接口的上升沿。SCL 信号。
	//RES：此信号将重置设备，必须应用该信号才能正确初始化芯片。信号处于低电平有效状态。
	//DC:在 4 行串行接口中显示数据/命令选择引脚。；CS:芯片选择引脚;低启用，高禁用
	//CS、DC、RES、SCL=SCLK、SDA=MOSI
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_3|GPIO_Pin_4|GPIO_Pin_5|GPIO_Pin_6|GPIO_Pin_7;
 	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; 		 //推挽输出
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;//速度50MHz
 	GPIO_Init(GPIOB, &GPIO_InitStructure);
 	GPIO_SetBits(GPIOB,GPIO_Pin_3|GPIO_Pin_4|GPIO_Pin_5|GPIO_Pin_6|GPIO_Pin_7);
//BLK：液晶屏背光控制信号，高电平点亮
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_2;
 	GPIO_Init(GPIOD, &GPIO_InitStructure);
 	GPIO_SetBits(GPIOD,GPIO_Pin_2);
}

 软件SPI发送、接收程序

/******************************************************************************
      函数说明：LCD串行数据写入函数
      入口数据：dat  要写入的串行数据
      返回值：  无
******************************************************************************/
void LCD_Writ_Bus(u8 dat)
{
	u8 i;
	LCD_CS_Clr();//启用芯片
	for(i=0;i<8;i++)
	{
		LCD_SCLK_Clr();
		if(dat&0x80)//先发送高位
		{
		   LCD_MOSI_Set();//主机发送“1”数据
		}
		else
		{
		   LCD_MOSI_Clr();//主机发送“0”数据
		}
		LCD_SCLK_Set();//上升沿进行数据采集
		dat<<=1;
	}
  LCD_CS_Set();
}


/******************************************************************************
      函数说明：LCD写入数据
      入口数据：dat 写入的数据
      返回值：  无
******************************************************************************/
void LCD_WR_DATA8(u8 dat)
{
	LCD_Writ_Bus(dat);
}


/******************************************************************************
      函数说明：LCD写入数据
      入口数据：dat 写入的数据
      返回值：  无
******************************************************************************/
void LCD_WR_DATA(u16 dat)
{
	LCD_Writ_Bus(dat>>8);
	LCD_Writ_Bus(dat);
}


/******************************************************************************
      函数说明：LCD写入命令
      入口数据：dat 写入的命令
      返回值：  无
******************************************************************************/
void LCD_WR_REG(u8 dat)
{
	LCD_DC_Clr();//写命令
	LCD_Writ_Bus(dat);//写数据
	LCD_DC_Set();//写数据
}

设置显示屏的显示方向

/******************************************************************************
      函数说明：设置起始和结束地址
      入口数据：x1,x2 设置列的起始和结束地址
                y1,y2 设置行的起始和结束地址
      返回值：  无
******************************************************************************/
void LCD_Address_Set(u16 x1,u16 y1,u16 x2,u16 y2)
{
	if(USE_HORIZONTAL==0)
	{
		LCD_WR_REG(0x2a);//列地址设置
		LCD_WR_DATA(x1);//列起始地址
		LCD_WR_DATA(x2);//列结束地址
		LCD_WR_REG(0x2b);//行地址设置
		LCD_WR_DATA(y1+45);//行起始地址
		LCD_WR_DATA(y2+45);//行结束地址
		LCD_WR_REG(0x2c);//储存器写
	}
	else if(USE_HORIZONTAL==1)
	{
		LCD_WR_REG(0x2a);//列地址设置
		LCD_WR_DATA(x1);
		LCD_WR_DATA(x2);
		LCD_WR_REG(0x2b);//行地址设置
		LCD_WR_DATA(y1);
		LCD_WR_DATA(y2);
		LCD_WR_REG(0x2c);//储存器写
	}
	else if(USE_HORIZONTAL==2)
	{
		LCD_WR_REG(0x2a);//列地址设置
		LCD_WR_DATA(x1+45);
		LCD_WR_DATA(x2+45);
		LCD_WR_REG(0x2b);//行地址设置
		LCD_WR_DATA(y1);
		LCD_WR_DATA(y2);
		LCD_WR_REG(0x2c);//储存器写
	}
	else if(USE_HORIZONTAL==3)
	{
		LCD_WR_REG(0x2a);//列地址设置
		LCD_WR_DATA(x1);
		LCD_WR_DATA(x2);
		LCD_WR_REG(0x2b);//行地址设置
		LCD_WR_DATA(y1);
		LCD_WR_DATA(y2);
		LCD_WR_REG(0x2c);//储存器写
	}
	else if(USE_HORIZONTAL==4)
	{
		LCD_WR_REG(0x2a);//列地址设置
		LCD_WR_DATA(x1);
		LCD_WR_DATA(x2);
		LCD_WR_REG(0x2b);//行地址设置
		LCD_WR_DATA(y1+45);
		LCD_WR_DATA(y2+45);
		LCD_WR_REG(0x2c);//储存器写
	}
	else
	{
		LCD_WR_REG(0x2a);//列地址设置
		LCD_WR_DATA(x1);
		LCD_WR_DATA(x2);
		LCD_WR_REG(0x2b);//行地址设置
		LCD_WR_DATA(y1);
		LCD_WR_DATA(y2);
		LCD_WR_REG(0x2c);//储存器写
	}
}

 这里的USE_HORIZONTAL值为4和5是本人添加的，可以将USE_HORIZONTAL值为0和1显示方向镜像。这样只需要修改USE_HORIZONTAL的值，就可以设置显示屏显示方向，可以在lcd_init.h里面修改。

#define USE_HORIZONTAL 0  //设置横屏或者竖屏显示 0或1为竖屏 2或3为横屏，4或5为竖屏镜像显示


#if USE_HORIZONTAL==0||USE_HORIZONTAL==1||USE_HORIZONTAL==4||USE_HORIZONTAL==5
#define LCD_W 128 //LCD屏的宽度
#define LCD_H 115 //LCD屏的高度

#else
#define LCD_W 115
#define LCD_H 128
#endif

然后就是0.99寸TFT屏初始化程序。

③lcd.c

lcd.c主要是0.99寸TFT屏显示程序，字符、字符串、中文字符、数字、图片等显示程序，这里就不一 一介绍了。

④main.c

主要是初始化各个函数，显示字符、字符串、中文字符、数字、图片等，还加了光敏二极管，主要用于对光反射。

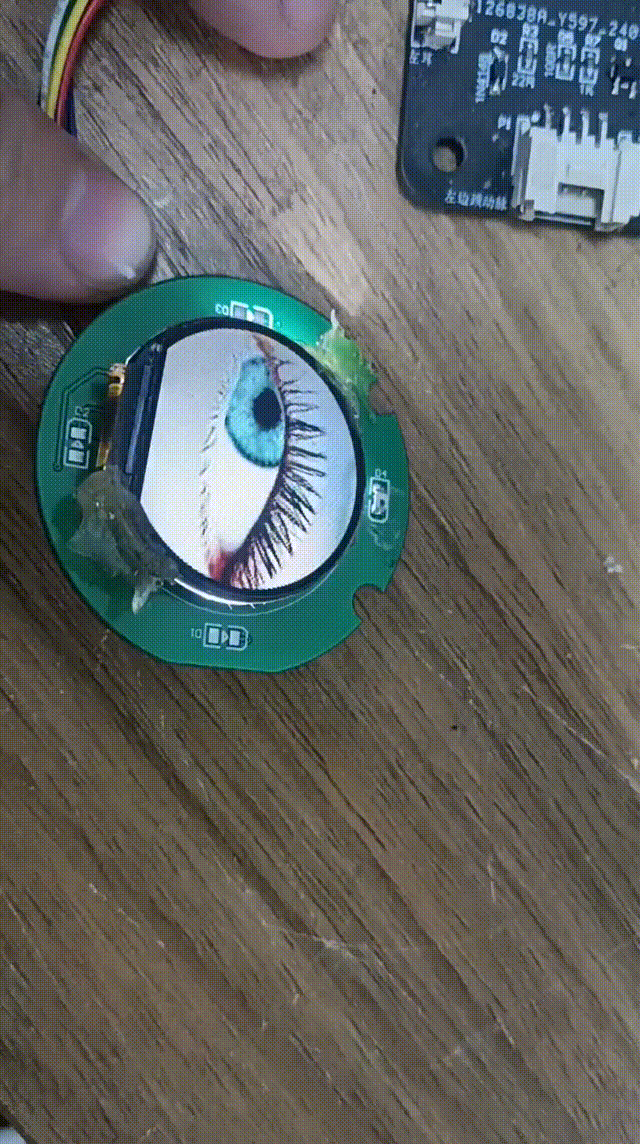

最终显示效果如下：

​

总结

采用软件SPI显示，程序简单，容易理解，但是传输速率不高，有明显的感觉到显示方向，适合用于显示图片，不适合动态显示或者显示视频。

最后代码放在CSDN上了，可通过这个链接下载，第一次发布文章，不知道通过这个链接下载要不要钱，如果要钱的话，可以在评论区@我要download.csdn.net/download/we…

下一篇文章跳转链接：STM32F103RCT6+0.99寸TFT圆屏 硬件SPI+DMA显示（中级）_stm32f103 spi dma-CSDN博客
