ER图快速生成好的画图平台可以给我们带来方便，今天我来推荐一个在线ai生成ER图平台-download.moshuo.top/sqltool/,下面是使用它的功能和使用步骤与同步的截图：

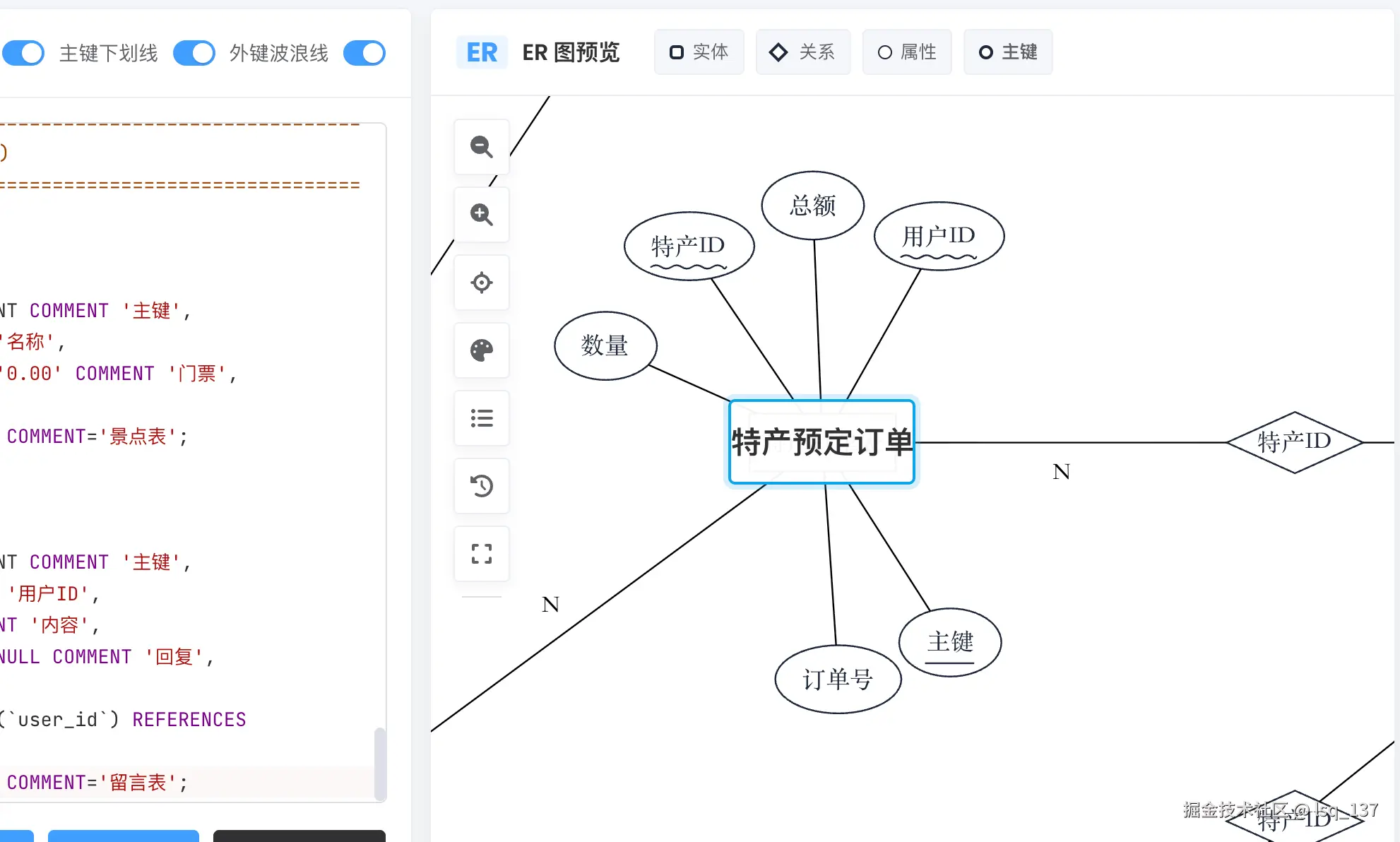

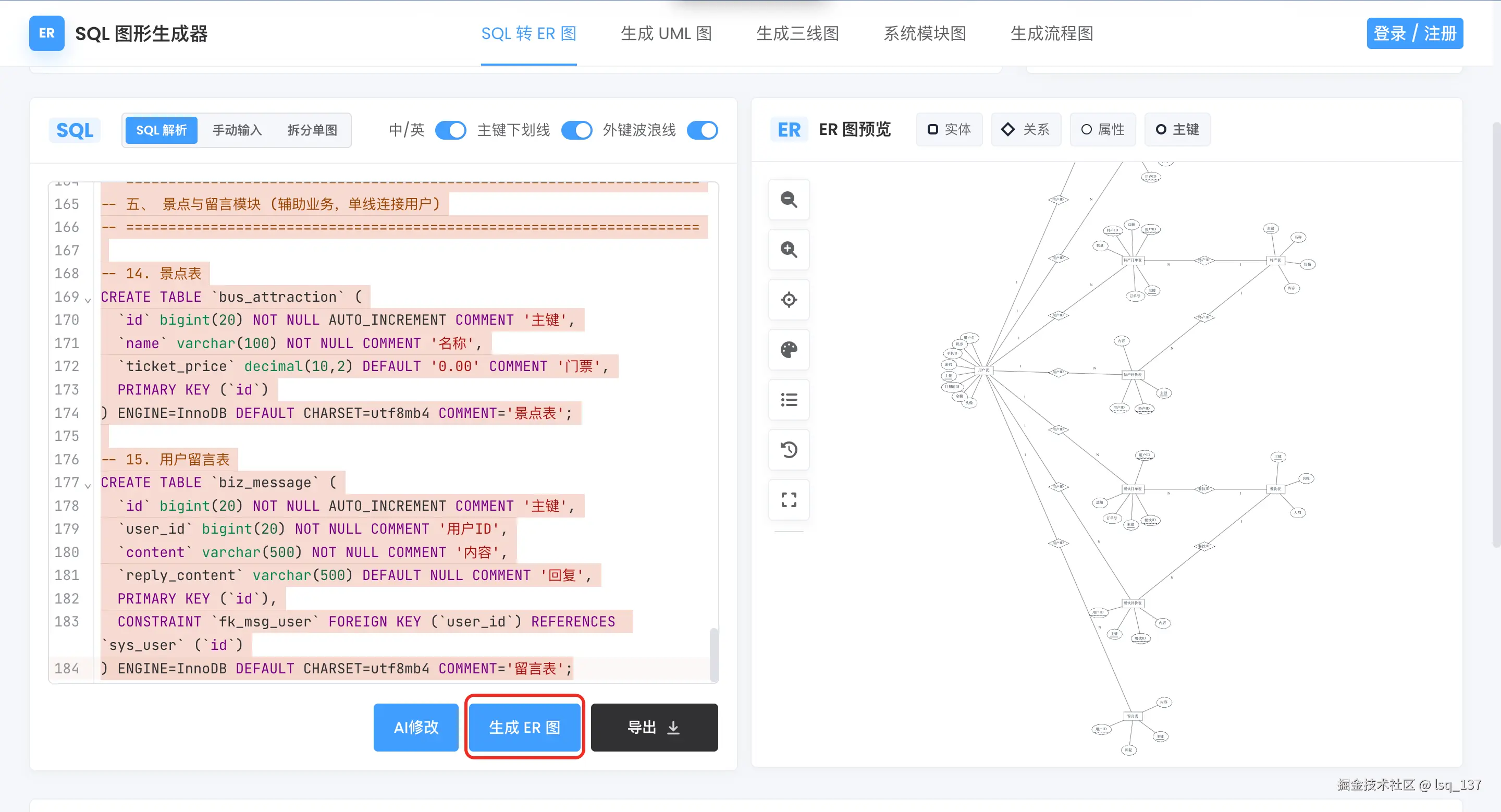

把准备好的项目建表sql（也可以让ai生成功能的建表语句）放入输入栏内即可生成对应的er图。ai生成的er图也输入提示词让ai修改。

编辑

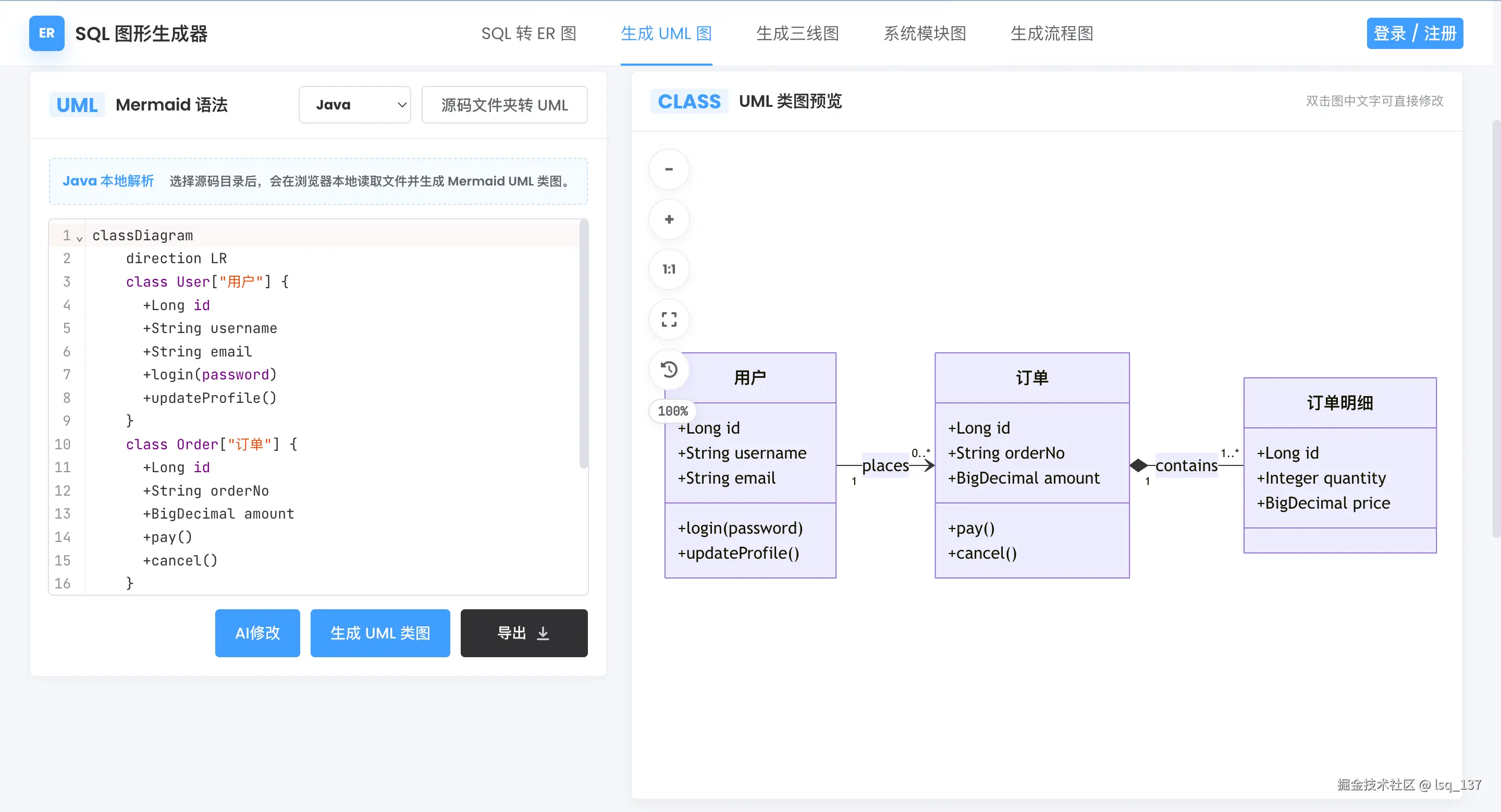

打开ai提示词，输入代码执行的流程功能，系统就会自动生成UML图形。也可导入代码项目，自动转化成UML图形

编辑

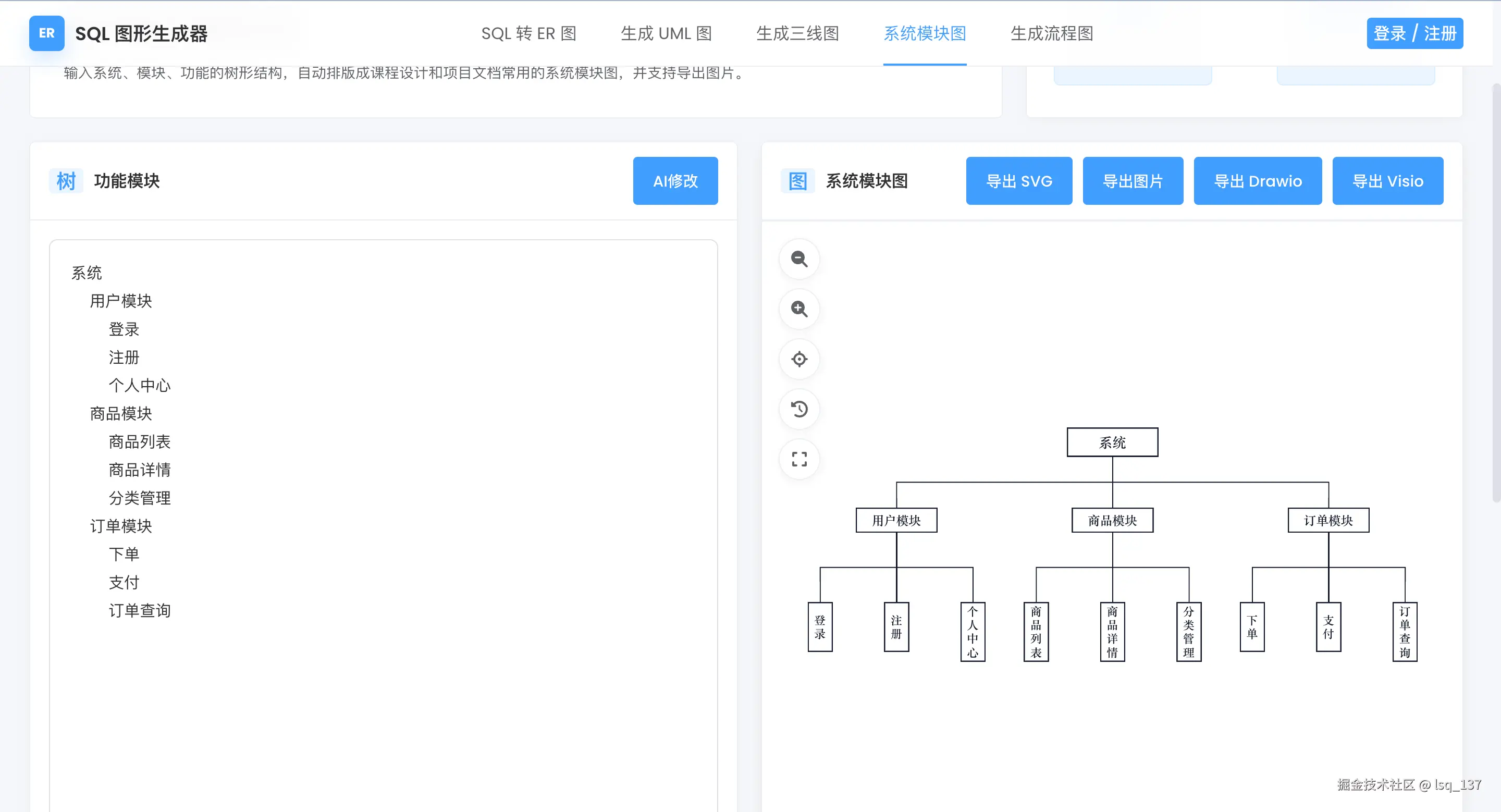

按系统功能层级输入到文本框内，就能自动生成系统功能模块图。也能让ai修改现有的功能模块，帮助检查系统功能的不合理模块。也能双击画布修改系统模块文案，也可拖拽调整模块位置。

编辑

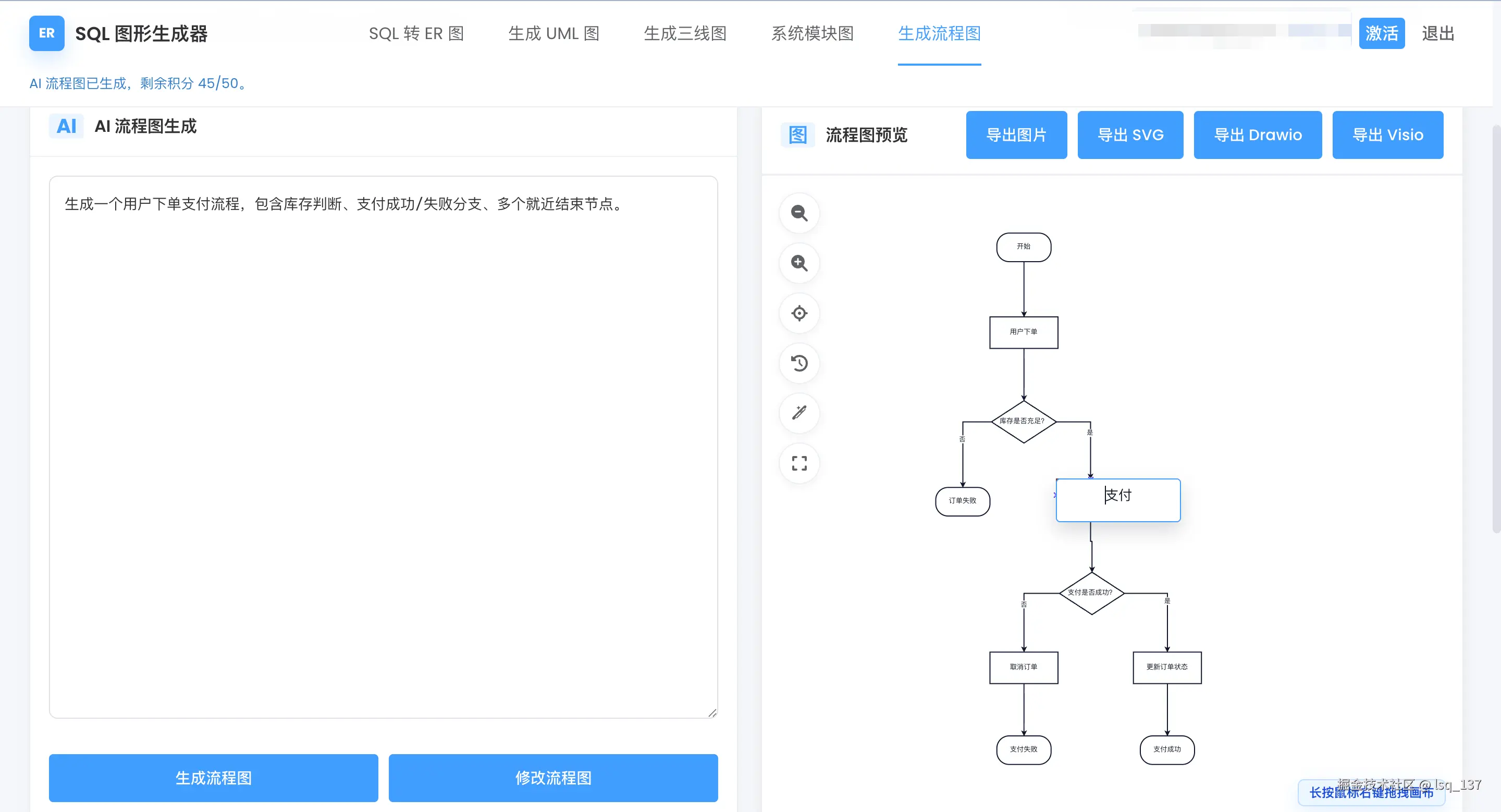

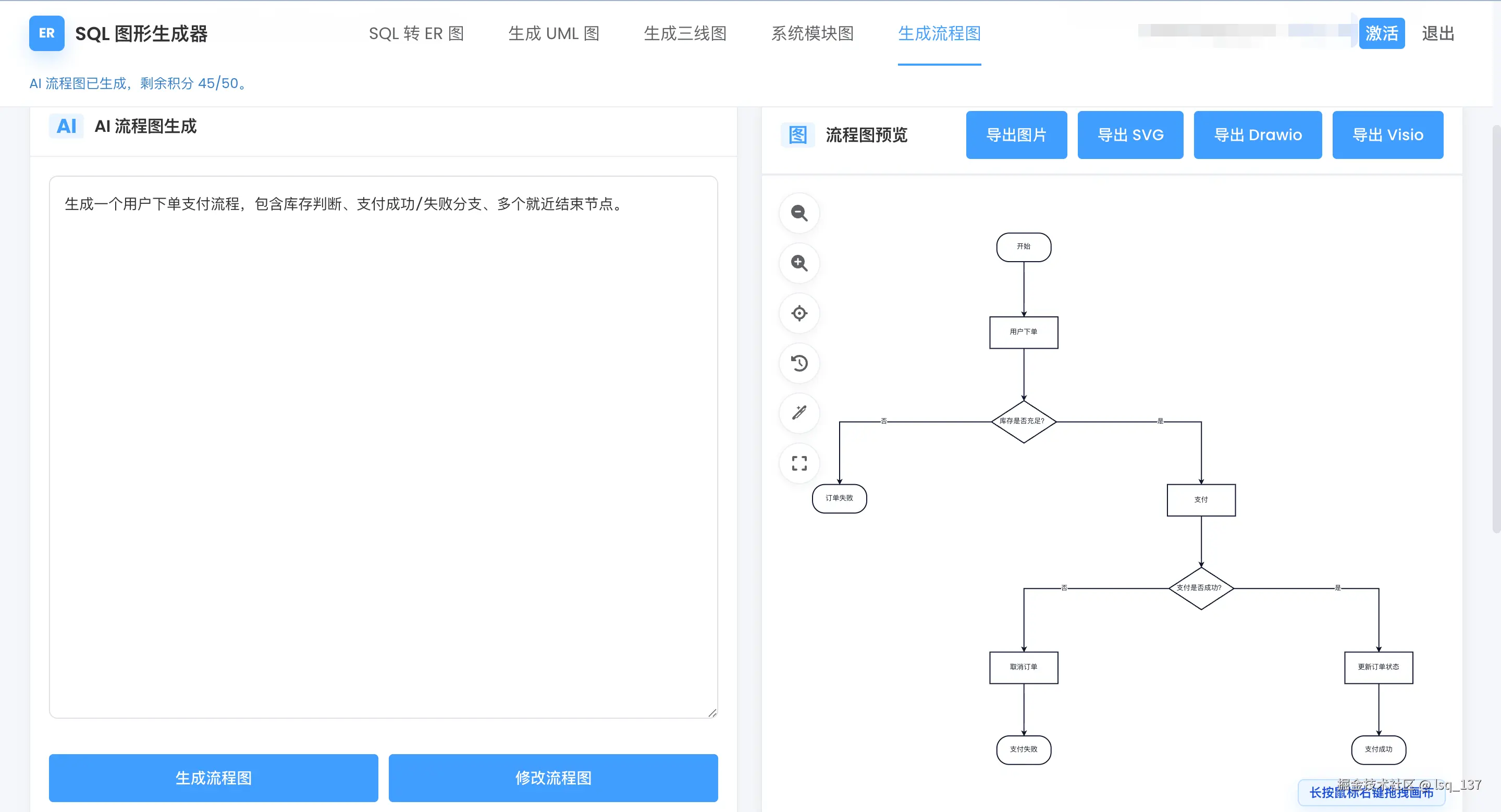

直接输入提示词用ai生成系统流程，生成系统某个功能的流程图。

编辑

生成的图形可拖动修改线段连接与双击修改流程节点的文案

编辑

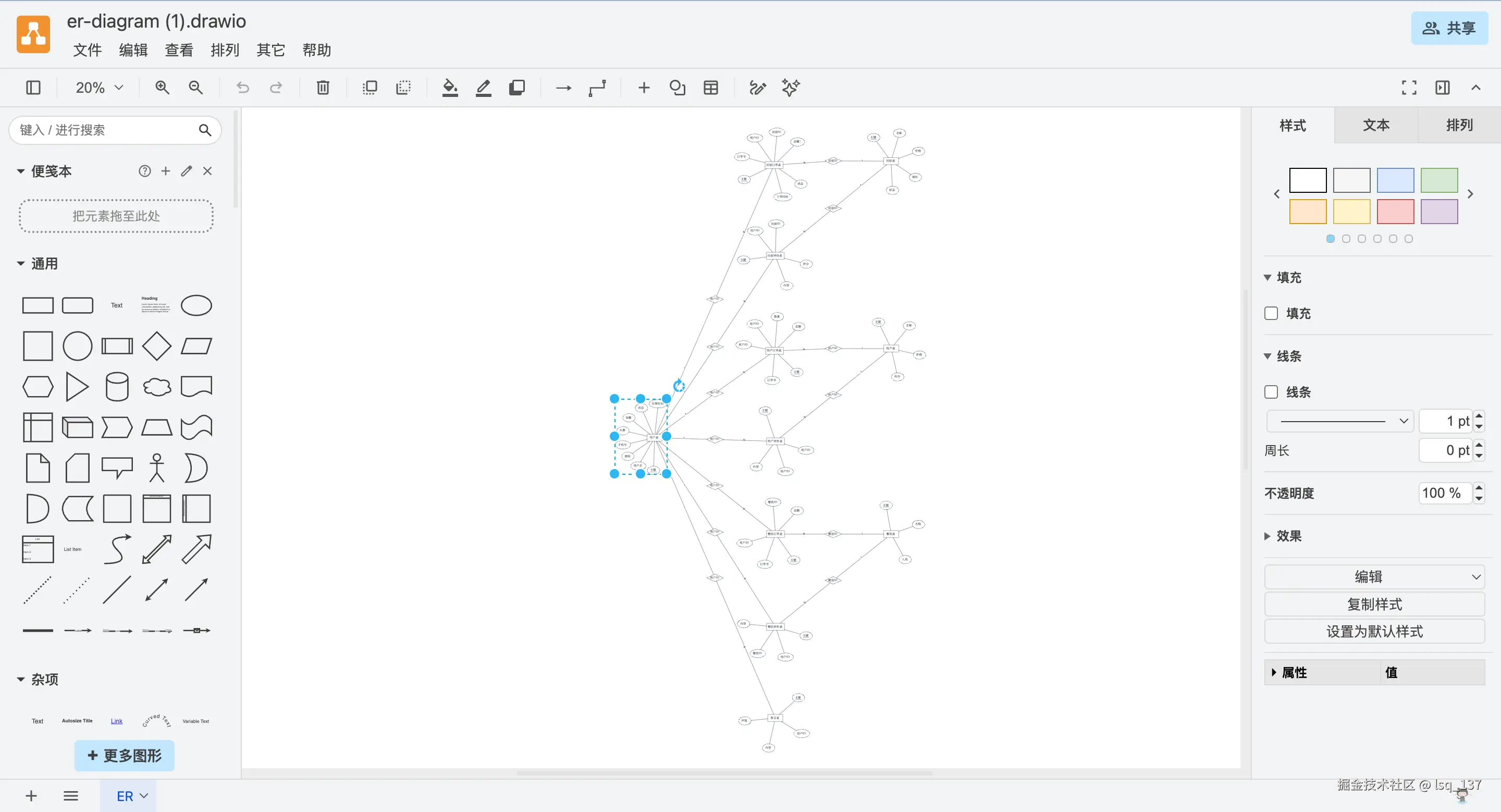

er图导出成drawio文件在drawio.io/ 的官网打开（进入官网网页后要勾选掉网格和页面视图），可以在这个网站进行二次加工er图，查漏补缺。

编辑

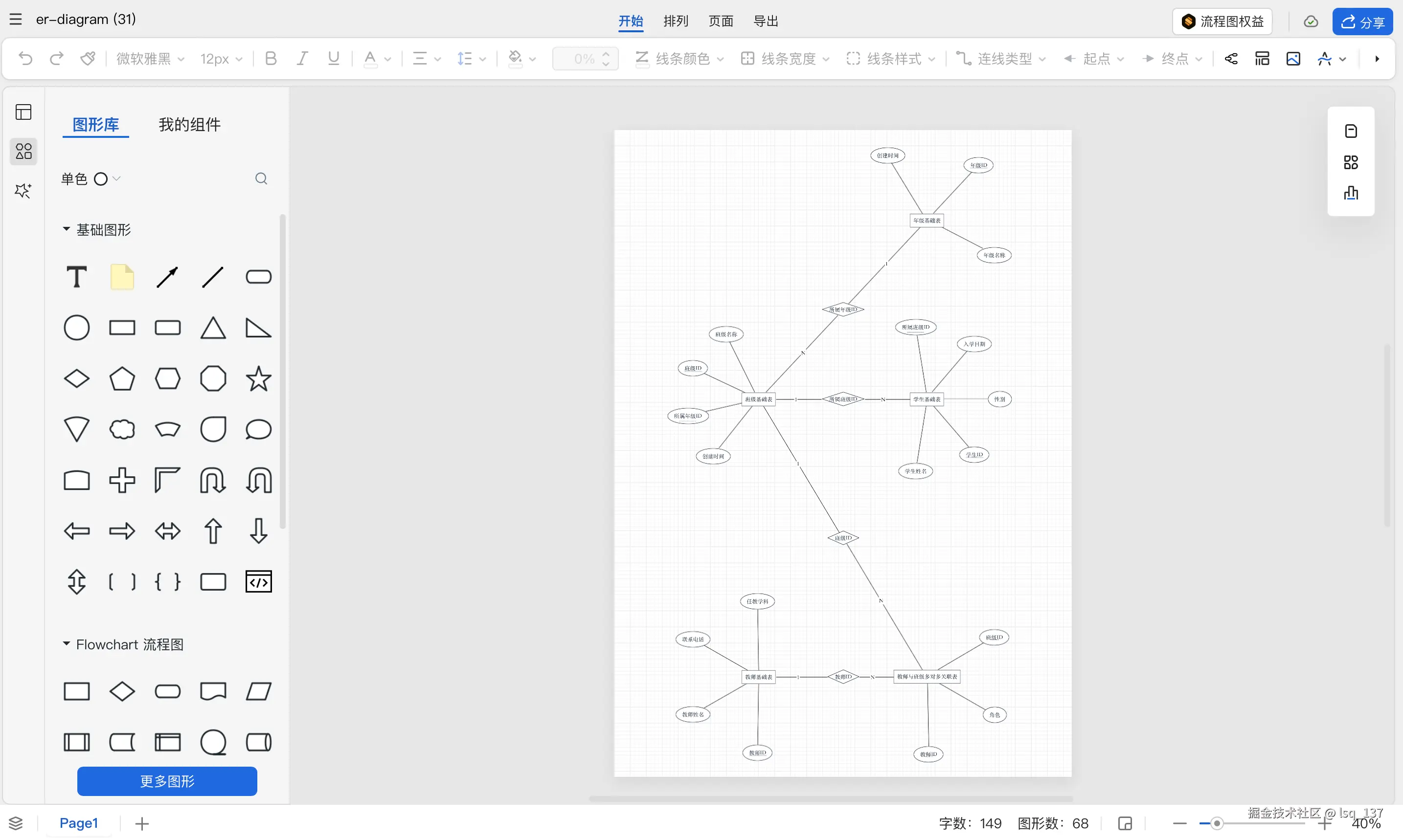

还能导出visio文件，可在office或wps里面导入。

编辑

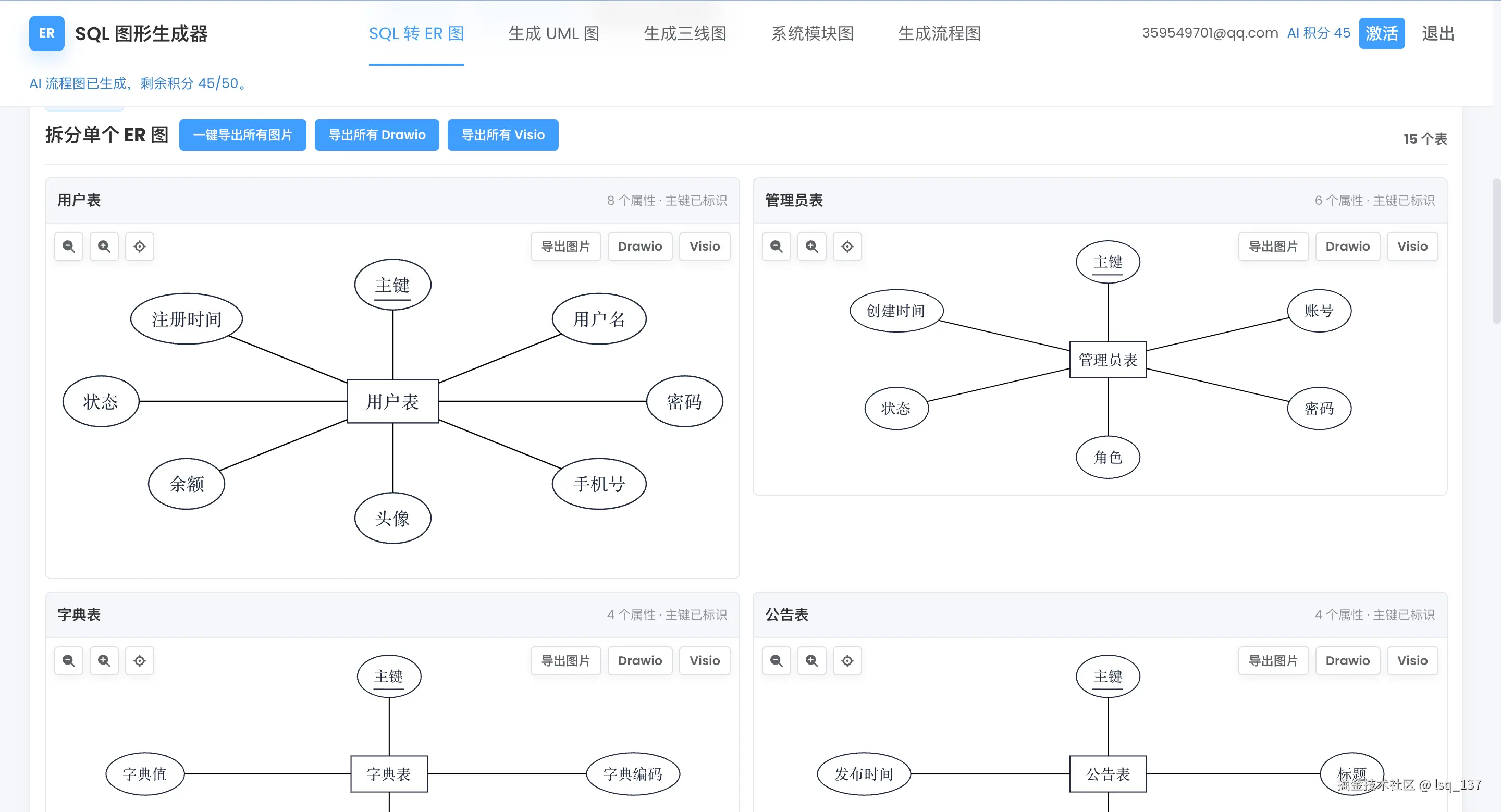

点击拆分单图，可把er关联关系去除。同时还能点击画布功能按钮里面的隐藏属性，只展示实体。还能隐藏显示主键的下划线和外键的波浪线。

编辑

点击工具栏的历史也可以找到历史生成的图形。

双击画布文本内容可以编辑文本内容，按enter键即可保存到图形内。

编辑

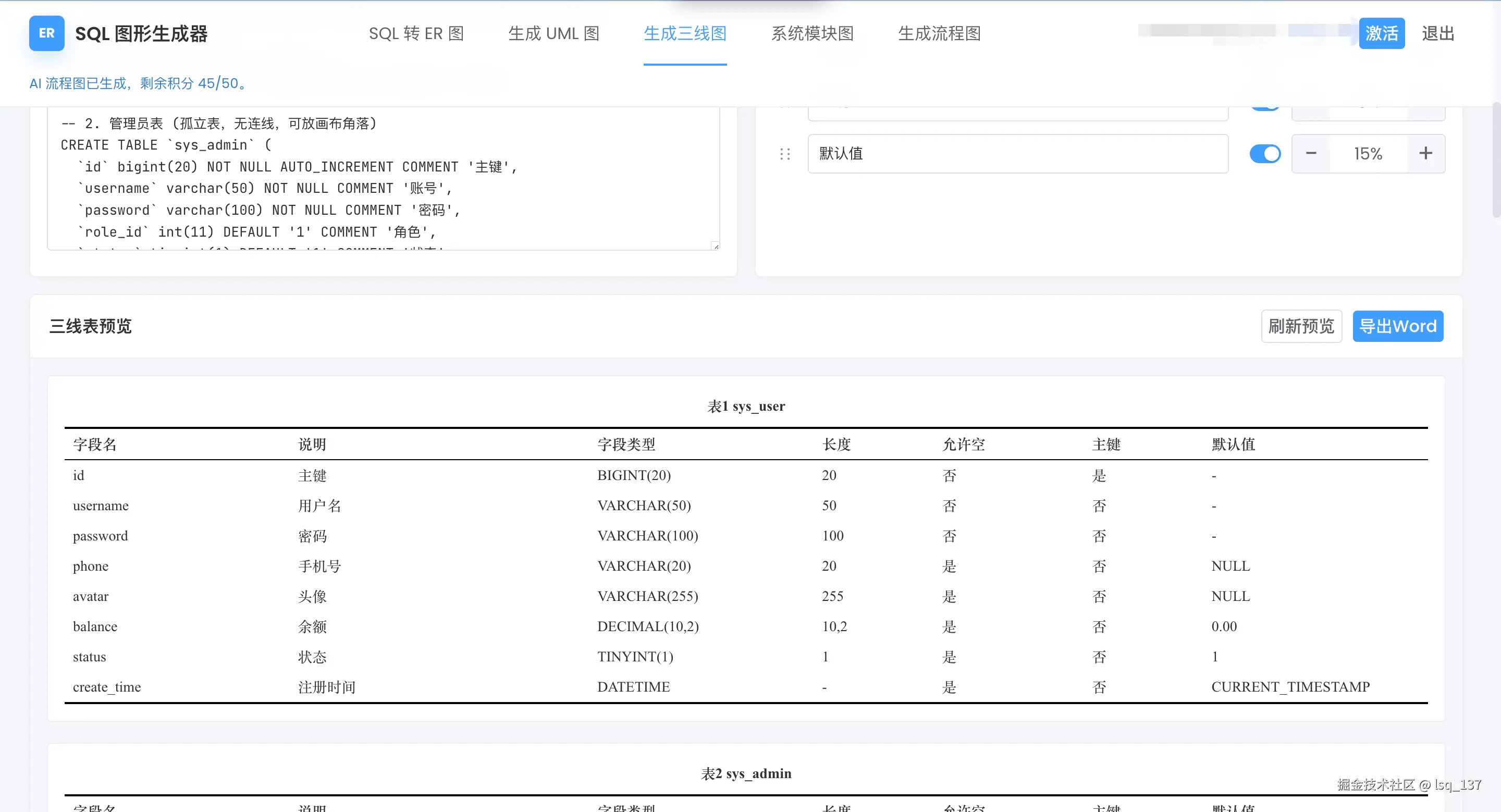

可以用sql建表语句转成文章里面的三线图。还能配置字号、展示列等，很方便。并且支持导出到word文档内。

编辑

这个网站除ai功能收费（需要购买token），其他功能注册账号后都能直接使用。
