本报告旨在针对工业数采软件,全面剖析 DNP3 协议(IEEE 1815)的物理、链路、伪传输与应用层机制,提供高可用的通信引擎集成架构,并规划无时间化依赖的、阶梯式的落地实施路径。
01 DNP3 协议分层模型与数据单元剖析
DNP3(分布式网络协议3,已被采纳为 IEEE Std 1815)是专为恶劣、高噪声物理通信信道设计的工业控制协议。与普通的问答式工业协议相比,DNP3 在协议栈内部内置了极其复杂的底层数据打包、重传机制。其核心特征在于增强型三层结构(EPA)。
1.1 EPA 架构的分层逻辑与 APDU 切片原理
由于工业现场应用层报文可能非常长(例如需要读取整个事件记录点表),但底层的物理链路(如串行总线)通常不适合传输超大连续包。DNP3 在应用层和数据链路层之间增加了一个传输伪层(Transport Pseudo-Layer)。
-
APDU(应用层协议数据单元): 其最大长度可达 2048 字节。应用层完全聚焦在业务逻辑对象(类、变体、索引)及控制行为上。
-
TPDU(传输伪层数据单元): 传输伪层接收到 APDU 后,将其按最大 249 字节的大小组装。每个切片都被封装进一个传输伪层报文段,并在头部注入 1 字节的传输头(Transport Header):
- -
Bit 7 (FIN):结束帧标志。1 表示这是 APDU 的最后一个切片帧。 - -
Bit 6 (FIR):开始帧标志。1 表示这是 APDU 的首个切片帧。 - -
Bit 5-0 (Sequence):递增计数序号(0-63),用以保证接收端在接收完毕后进行正确排序重组。
- -

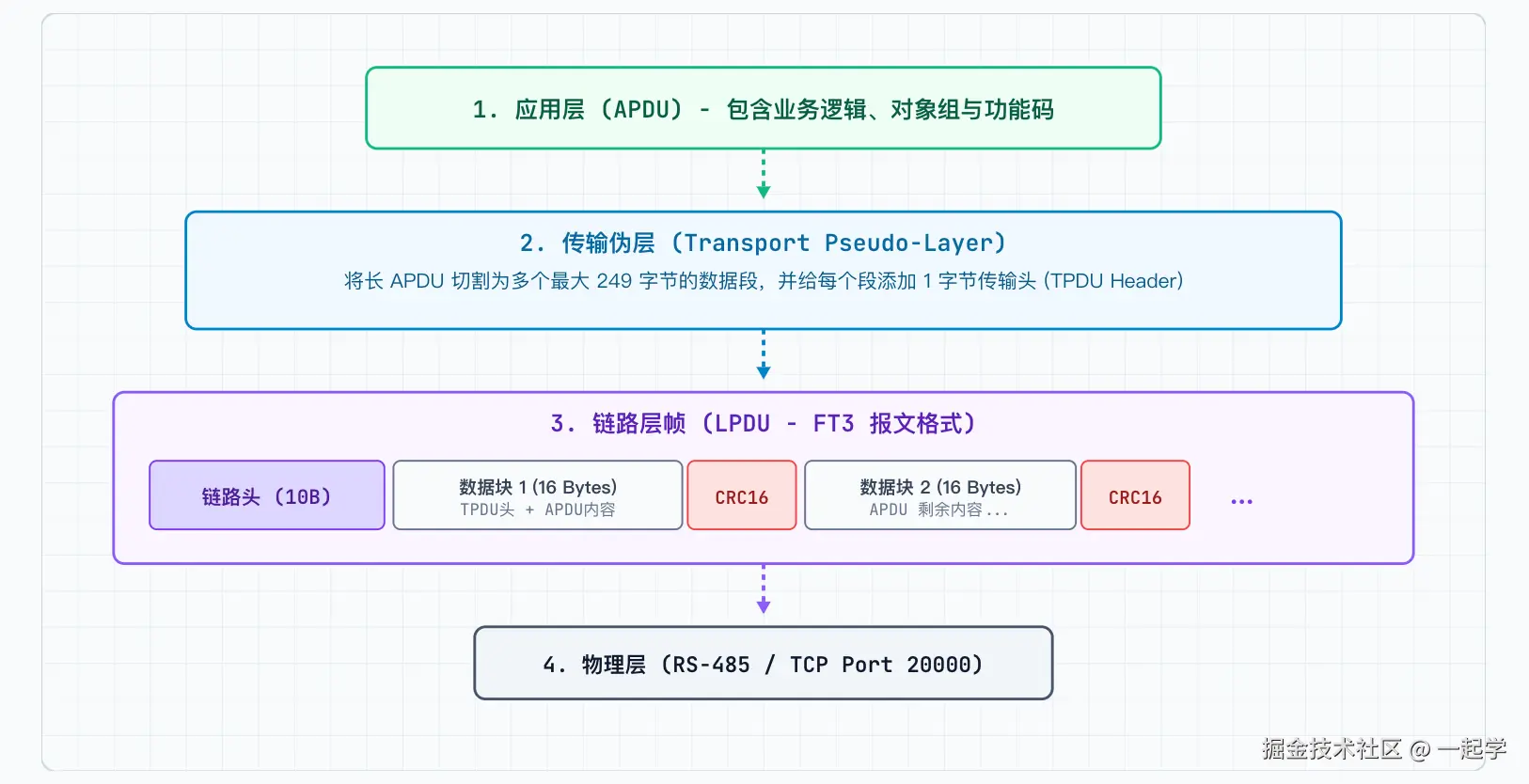

图一:DNP3 EPA 协议栈及报文层层封包拆解
02 数据链路层(LPDU)控制字与校验原理
2.1 FT3 帧结构与 CRC16 循环冗余校验数学原理
数据链路层的数据片(LPDU)基于古老且极为考究的 FT3 传输格式,最大总长度固定为 292 字节。每个 LPDU 包含 10 字节链路头,后面紧跟最多 16 个数据包块。为了防止信号传输过程中,外界噪声破坏电磁电平波形,其 CRC 校验采用如下设计:
- 分段强制注入: 数据头以及后面的每一个最大 16 字节的数据段,都必须强制追加 2 字节 CRC 校验码。
- 生成多项式: DNP3 采用标准循环冗余校验多项式 进行模 2 除法计算:
与传统的仅在末尾添加 CRC 的协议相比,这种分段式 CRC16 注入机制可以将单帧报文的**漏检概率降到 以下**。即便是在传输介质极差的串行链路或超低波特率(如 2400bps 的微波数传电台)下,也能快速排除异常损坏帧,且不需要重传整个长包,仅需重传单个毁损 LPDU 帧段。$G(x) = x^{16} + x^{13} + x^{12} + x^{11} + x^{10} + x^8 + x^6 + x^5 + x^2 + 1$ (即十六进制码 0xA6BC 倒置校验)
2.2 1 字节链路控制字(Control Octet)位解析
每个 LPDU 链路头中最重要的控制枢纽是第 3 字节的 Control Octet(控制字节),它定义了通信链路的流控状态机 and 传输方向。其 8 位二进制定义及工作逻辑如下:
| Bit 7 (DIR) | Bit 6 (PRM) | Bit 5 (FCB) | Bit 4 (FCV) | Bit 3 - 0 (Function Code) |
|---|---|---|---|---|
| DIR (Direction): | ||||
| 1 = 主站发向子站 | ||||
| 0 = 子站发向主站 | PRM (Primary): | |||
| 1 = 发起报文 (Primary) | ||||
| 0 = 响应报文 (Secondary) | FCB (Frame Count Bit): | |||
| 帧计数翻转位。在连续发送主报文时通过 0 和 1 的交替,防止帧丢失或发生重复解析。 | FCV (Frame Count Valid): | |||
| 1 = 启用 FCB 校验 | ||||
| 0 = 忽略 FCB(用于非连接、复位链路等指令) | 功能码 (Function Code): | |||
• 0x00: Reset Link | ||||
• 0x09: Request Link Status | ||||
• 0x0B: User Data (带确认传输) |
03 应用层(APDU)事务机制与安全控制
3.1 1 字节应用控制字(Application Control)
在应用层(APDU)的首部,包含一个不可或缺的配置字——Application Control。该控制字定义了整个高级事务的流控边界:
Bit 7 (FIR):1 表示当前帧是长应用报文的“第一帧”。Bit 6 (FIN):1 表示当前帧是该段事务响应的“最后一帧”。Bit 5 (CON):关键确认位 (Confirmation)。 若该位被置为 1,接收端收到该应用层报文后,必须生成一条应用层确认报文(APDU Confirm)返回,否则发送端将一直停滞状态机并在超时后执行高优重传。Bit 4 (UNS):主动上报标志 (Unsolicited)。 该帧是由于底端变量突变,子站非等候、主动推上来的事件。Bit 3-0 (SEQ):应用层帧事务序号,防止由于网络重传导致的应用层业务逻辑重复消费。

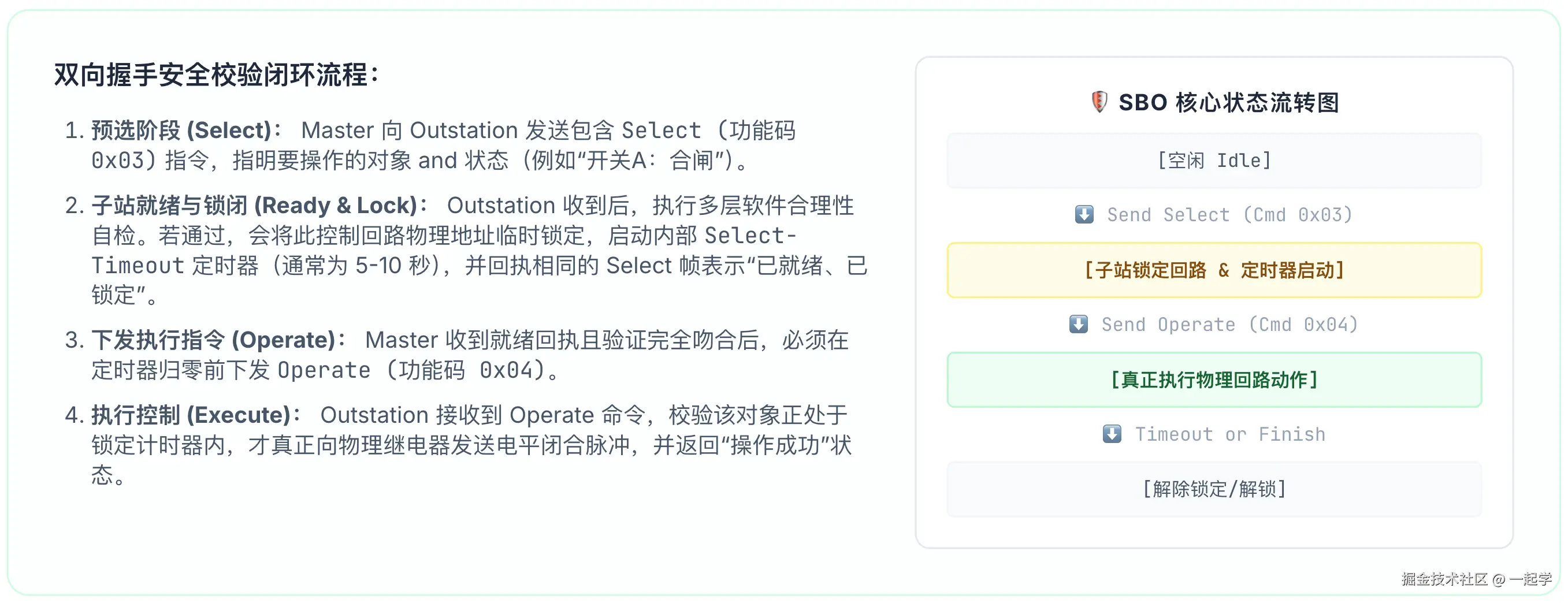

3.2 SBO 机制(Select-Before-Operate,预选后执行)深度剖析
在电力和变电站等极高危险性的控制场景下,如果直接下发控制指令,可能因为传输信道畸变或主站误操作引发灾难性后果(例如误合高压断路器导致短路火灾)。DNP3 在应用层逻辑上严格限定了 SBO(先预选、后执行) 操作流程:
04 核心通信机制与时钟同步推导机制

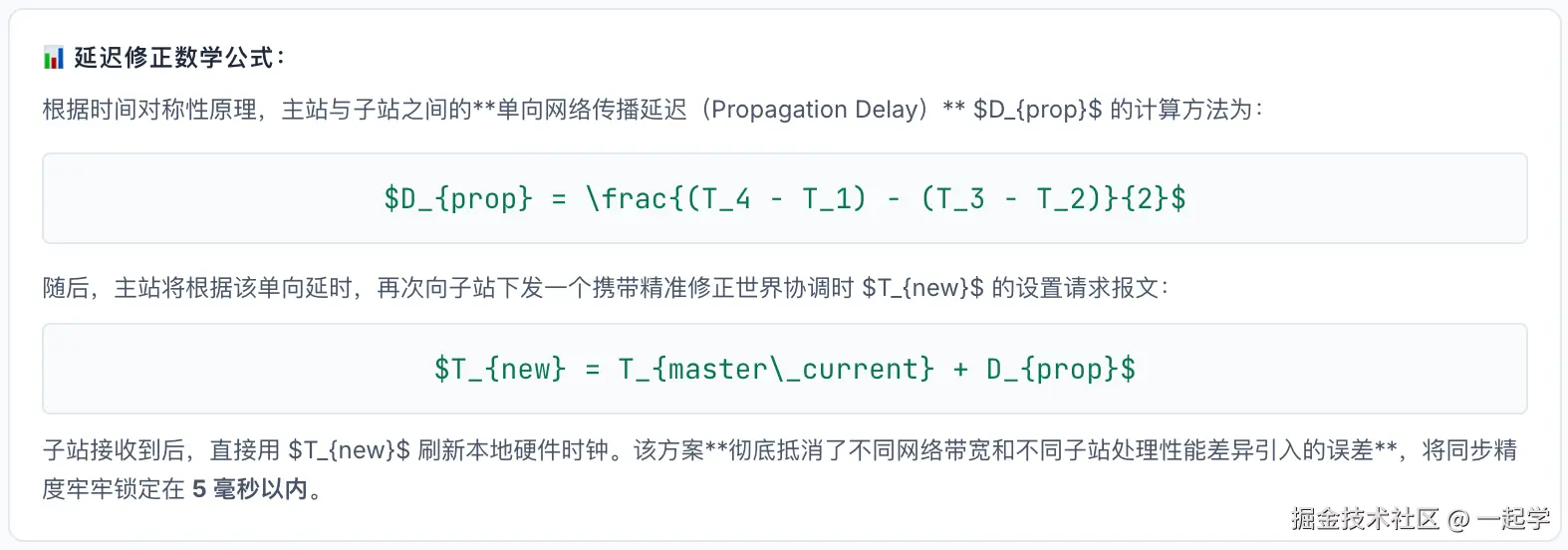

4.1 毫秒级时钟校准与传播延迟 RTT 计算公式原理
由于 DNP3 常在带宽不均(串行、窄带无线电、局域网混合)的网络上运行,其无法直接套用简单的 NTP 协议,而是通过应用层时间戳对准算法。其数学补偿计算原理如下:
推导步骤与延迟修正公式:
第一步: 主站(Master)记录发送时钟同步请求时刻的本地微秒级时间戳 ,并将请求包发往子站。
第二步: 子站(Outstation)在硬件中断触发接收完该报文的一瞬间,记录本地的时钟时间戳 。
第三步: 子站需要一定时间的系统处理(计算),在这期间,子站准备好返回应答报文,并在实际将第一个字节送入串口发送缓存的一刹那,记录当前的本地时间戳 。
第四步: 主站接收到应答报文,记录当前的本地时间戳 。

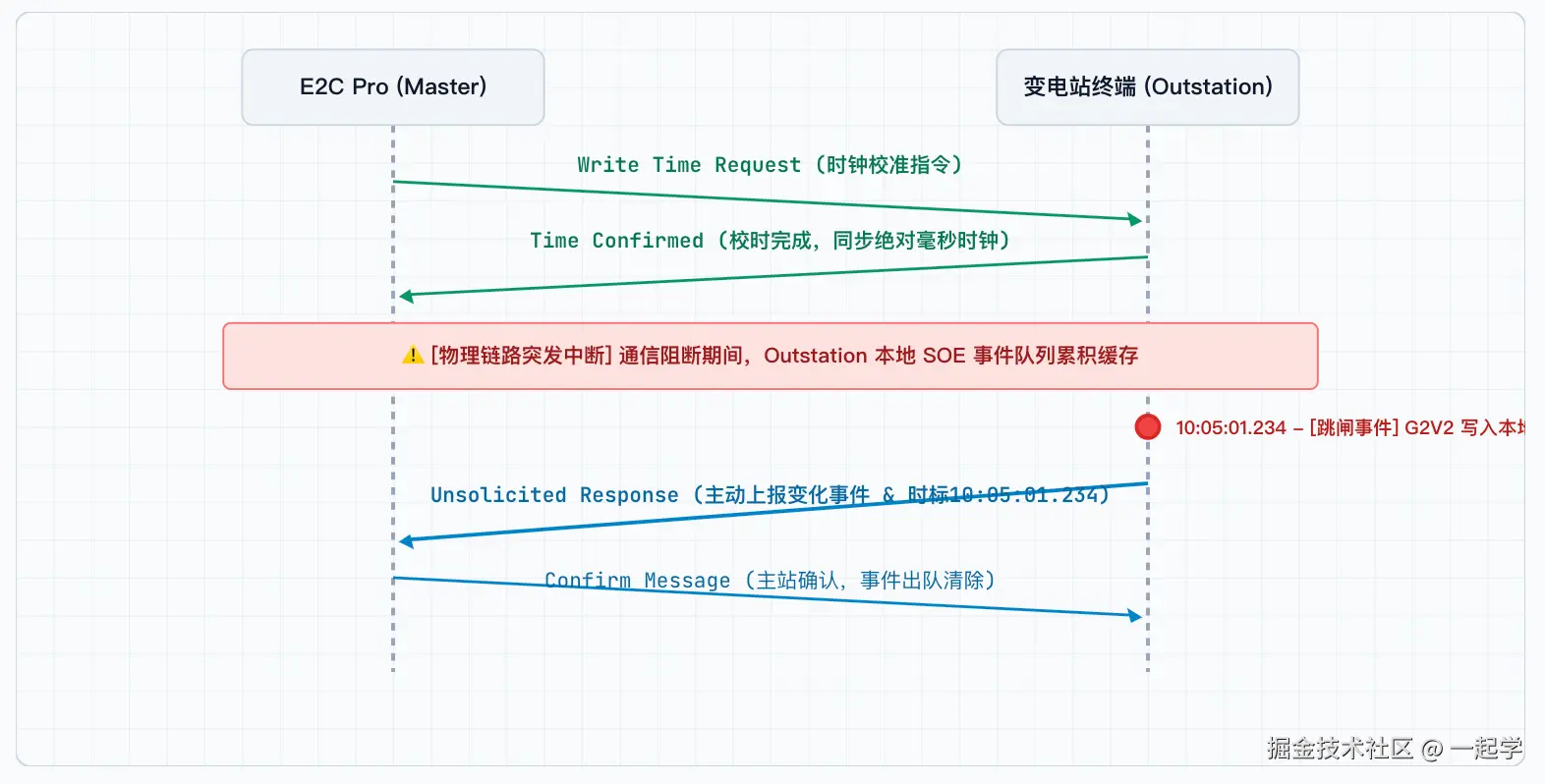

图二:DNP3 主从站“主动上报 + 毫秒级时标同步”交互时序图
05 DNP3 典型行业应用场景与业务痛点解析
DNP3 并非通用的泛工业互联协议,它诞生并深耕于空间分布极广、物理环境严苛、对实时时序完整性有极端追求的国家公用基础设施(Utilities)行业。以下是四个极具代表性的行业应用场景:
06 工业主流电力通信协议多维对比与定位分析
在电力和能源控制场景,存在 IEC 104、IEC 61850、Modbus 与 DNP3 四足鼎立的格局。深入研究各协议在工业调度中的定位有助于把握市场方向:
| 对比维度 | DNP3 (IEEE 1815) | IEC 60870-5-104 | IEC 61850 | Modbus TCP |
|---|---|---|---|---|
| 主导应用市场 | 北美电网、全球水利/油气基础设施 | 欧洲、中国城市骨干电网调度 | 新式数字化变电站、站内局域网控制 | 普通工业自动化、民用暖通楼宇 |
| 应用层信息建模 | 极其完善 | |||
| (规范化对象组与变体变量映射,高度互操作) | 一般 | |||
| (信息体地址由厂家约定,缺乏严格建模标准) | 极致完美 | |||
| (逻辑节点(LN)、逻辑设备模型,配置复杂) | 极其原始 | |||
| (仅寄存器地址,含义必须由厂家提供Excel说明) | ||||
| 带时标历史缓存 | 支持(毫秒时标事件队列,重连自动上报) | 支持(但常由上层特定定制扩展) | 支持(SOE日志与故障录波归档) | 无(极不友好,必须在应用层额外定制) |
| 网络拓扑与带宽开销 | 低(高度带宽友好,支持极其恶劣和窄带连接) | 中等(TCP 长连接心跳,较轻量) | 极高(通常依赖 100M/1000M 专线光纤 LAN) | 极低(但频繁轮询在点数多时会堵塞网络) |
07 可选技术方案深度对比与风险评估

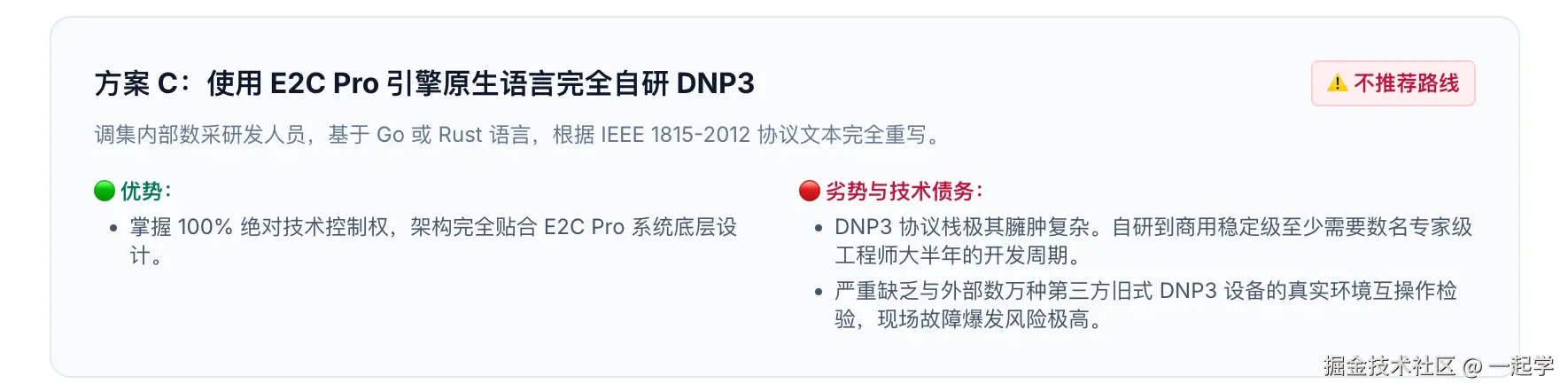

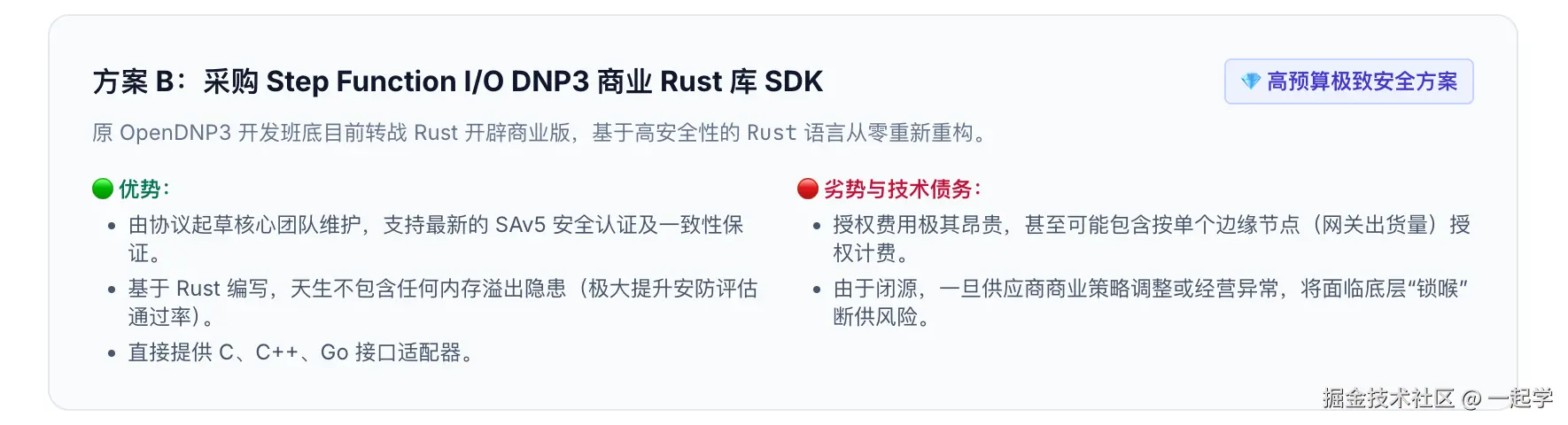

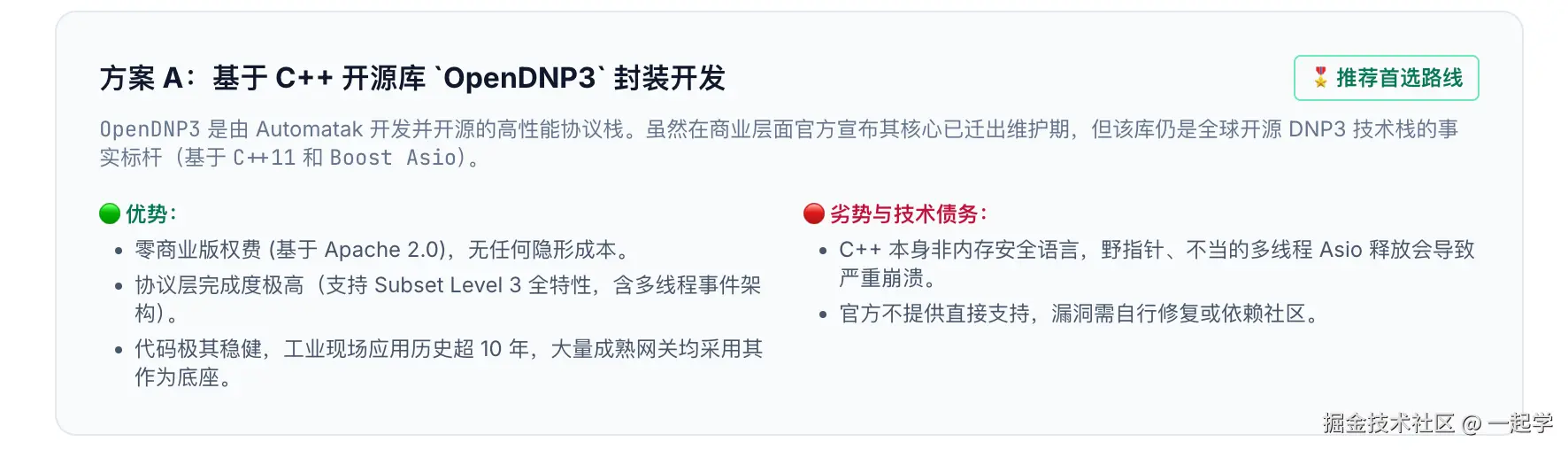

在企业自研的数采产品中实现 DNP3 支持,我们在**研发成本、技术权威性、许可风险和语言绑定复杂度**等维度对以下三种路线进行极限对比:
以上作为新了解DNP3协议的入门了解,欢迎大家有不同素材或见解在评论区留言
