从 Twist 指令到底层驱动：ROS2 差速、全向底盘运动控制与接口差异解析

松灵机器人
0 阅读15分钟

前言：

在 ROS2 轮式机器人开发 中，差速底盘 和 全向底盘 是最常见的两种运动平台，也是进行底盘控制、运动学解算、Gazebo/仿真调试、Navigation2 导航适配的核心基础。

很多开发者，尤其是刚接触 ROS2 的新手，在实际项目中经常会遇到这样一个典型问题：

为什么同样的 Twist 速度指令，在差速底盘上运行正常，换到全向底盘后却出现无法横移、运动跑偏、轨迹错乱、控制效果异常等问题？

这类现象通常并不是ROS2 环境配置错误，也不是代码本身有问题，而是因为差速底盘与全向底盘在底层运动学模型、速度解算方式、控制约束条件以及对 Twist 指令的解析逻辑上存在本质差异。 虽然它们在 ROS2 上层都使用相同的消息接口，例如 /cmd_vel 发布的 geometry_msgs/msg/Twist，但不同底盘对于线速度、角速度、横向速度的支持能力完全不同，因此在代码移植、设备切换、参数调试、导航适配 时，往往会暴露出大量细节问题。

本文将结合实际开发与调试经验，以项目中常见的 松灵 SCOUT MINI 和 松灵RANGER MINI 3.0 为例，系统讲清以下内容：

  • 差速底盘与全向底盘的控制原理区别
  • ROS2 中 Twist 速度指令的接口含义与适配差异
  • 为什么差速底盘不能横移，而全向底盘可以
  • 为什么同一套控制代码迁移到底盘后会出现跑偏或轨迹异常
  • Navigation2 在不同底盘类型上的参数配置重点
  • 新手在设备调试、仿真验证、实车部署中最容易踩的坑

关键词：差速底盘、全向底盘、机器人控制、ROS2消息接口、运动解算、Navigation2适配、松灵机器人

一、为什么同样是 ROS2 机器人，有的能横着走，有的不能？

很多开发者刚接触移动机器人时，都会产生这样的疑问：

  • 为什么差速底盘只能前进、后退和转向？
  • 为什么 Ranger 系列能够直接向左或向右平移？
  • 两种机器人都使用 ROS2 的 /cmd_vel 指令，区别到底在哪里？
  • Navigation2 是否需要针对不同底盘重新配置？

实际上，决定机器人运动能力的关键，并不是 ROS2 本身，而是底盘采用的运动学模型（Kinematics）。

对于移动机器人而言，最常见的两种底盘类型分别是：

  • 差速底盘（Differential Drive）
  • 全向底盘（Omnidirectional Drive）

这两类底盘虽然都可以接入 ROS2、SLAM 和 Navigation2，但在运动约束、控制逻辑、底层解算方式以及导航适配方法上存在明显差异。 理解这些差异，是学习 ROS2 移动机器人开发 的重要基础，也是进行代码移植、设备更换、底盘调参和导航部署时必须掌握的核心知识。

为了避免陷入过于抽象的纯理论讲解，本文将结合 ROS2 项目中常见的两款实际设备进行对照分析：

  • 松灵 SCOUT MINI：典型四轮差速底盘
  • 松灵 RANGER MINI 3.0：典型全向移动底盘

通过这两种平台的对比，我们可以更直观地理解：为什么相同的 ROS2 控制接口，在不同底盘上会表现出完全不同的运动效果。

二、ROS2 移动机器人控制流程

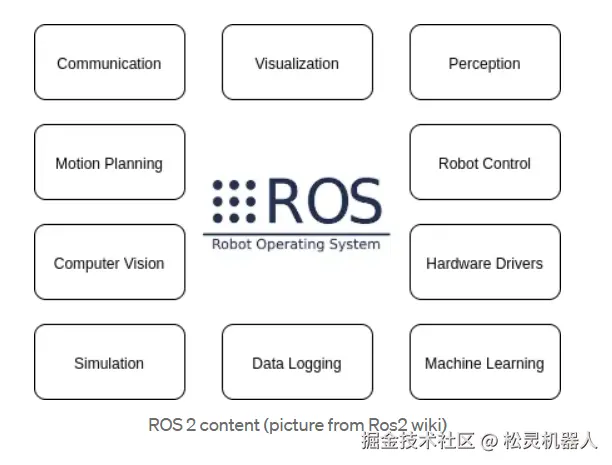

2.1 ROS 2控制架构

无论是四轮差速底盘还是四轮全向转向底盘系列，在 ROS2 中都遵循类似的控制流程：

在这条控制链路中，最核心的接口就是：

  • 话题名称： /cmd_vel
  • 消息类型： geometry_msgs/msg/Twist

无论是 Navigation2 输出的导航速度、键盘控制节点发送的遥控速度，还是上层自主决策算法生成的运动命令，最终都会通过 /cmd_vel 将速度指令发送到底盘控制器。

也正因为两种底盘都共用同一个 ROS2 标准接口，很多初学者会误以为： 既然消息格式相同，那么不同底盘的运动能力也应该相同。

但是！

实际情况并非如此。 接口一致，不代表底层执行能力一致。

2.2 ROS2 中的Twist 消息是什么？

在ROS2架构中 Twist 消息用于描述机器人速度，其中主要包含：Vector3 linear，Vector3 angular两部分，其中常用的控制参数如下表所示：

参数含义
linear.x前进/后退速度
linear.y左右平移速度
angular.z旋转角速度

从消息定义上看，Twist 似乎支持三个自由度：

  • X 方向平移
  • Y 方向平移
  • Z 方向旋转

这也是很多新手容易产生误解的地方： 既然 Twist 里有 linear.y ，是不是所有机器人都可以横向移动？

答案是否定的！

Twist 只是一个统一的速度表达接口，它描述的是“期望运动”，并不保证所有底盘都具备完整执行这些运动的能力。机器人最终能否执行某个方向的速度，取决于底盘结构本身及其运动学约束。

2.3 什么是差速底盘

差速底盘通常采用两侧轮组独立驱动的结构，常见形式包括：

  • 两轮驱动 + 万向轮支撑
  • 四轮差速驱动结构
  • 左右轮组对称布局

这类底盘的核心特征是：通过左右轮速度差来实现转向。

从运动能力上看，差速底盘通常只支持两类基本动作：

  • 前后直线运动
  • 绕自身中心旋转

它本质上不具备横向平移能力。也就是说，差速底盘不能像全向机器人那样“直接向左滑”或“直接向右滑”。

2.3.1 差速底盘的运动原理

通过调整底盘左右轮差速，底盘实现转向，

左右轮速度对比运动方向
左轮 = 右轮直线行驶
左轮 > 右轮向右转动
左轮 < 右轮向左转动

因此，差速机器人实际有效的自由度通常只有两个：

  • X 轴线速度
  • Z 轴角速度

也可以理解为：

  • 能前后走
  • 能转向
  • 不能横移

这类约束在机器人运动学中通常被称为非完整约束（Nonholonomic Constraint） 。也就是说，机器人虽然最终可以到达某个位置，但不能以任意姿态、沿任意方向瞬时运动。

2.3.2 差速底盘开发误区

在发送指令：

linear.x = 0
linear.y = 1.0
angular.z = 0

机器人不会产生任何侧向运动，linear.y对于差速底盘来说是一个无效的参数，驱动控制器通常会直接忽视该参数。这属于差速机器人存在的天然运动学约束。

2.3.3 差速底盘行业应用案例

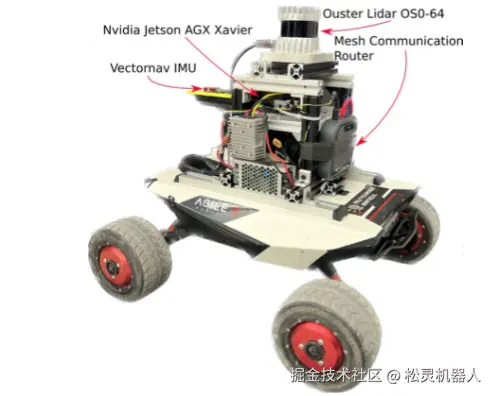

蒙特利尔理工大学计算机与软件工程系 MIST 实验室在其 Es-cbf: an energy sufficiency extension for sample based path planners to enable long term autonomy 项目中基于松灵SCOUT MINI差速底盘搭载 ROS2 与导航栈，运行 Es‑CBF 能量约束路径规划，在长续航、节能型自主巡检任务中表现出色，并验证算法在实际硬件上的可行性与优势。

松灵SCOUT MINI 作为典型四轮差速底盘，运动上存在非完整约束，不能横向移动、只能靠左右轮差速完成直线与圆弧运动，转弯需要一定半径，整体结构简单、能耗低、长时间运行轨迹漂移小，非常适合户外大范围、长时间自主巡检。论文提出的 Es‑CBF 能量充足性扩展框架，正是充分贴合了这些特性：算法采用差速运动学模型，不产生差速底盘无法执行的横向速度指令；通过实时能耗建模和速度动态调整，利用差速底盘低能耗、续航稳定的优势，让机器人在长距离、长时间任务中保持能量安全、避免中途断电；在 ROS2 上直接兼容 松灵SCOUT 系列成熟的差速驱动与导航栈，底层不用大幅改造，仅在规划层叠加能量约束即可部署；最终在户外开阔、大范围巡检场景中完成验证，匹配差速底盘稳定优先、适合长期自主运行的定位，证明了能量约束路径规划在差速底盘上的实用性与工程价值。

2.4 什么是全向底盘

与差速底盘不同，全向底盘（Omnidirectional Drive） 具备更高的机动性。

这类机器人通常能够实现以下三种运动：

  • 前后移动
  • 左右平移
  • 原地旋转

也就是说，全向底盘真正具备了在平面内的三自由度运动能力。它们的核心特点是： 每个轮子不仅参与前后驱动，还能够通过特殊结构或轮组组合产生不同方向的合力，从而实现横向运动。

2.4.1 全向底盘的运动原理

在全向底盘中，控制器会根据目标速度指令中的三个核心量进行底层解算：

linear.x
linear.y
angular.z

然后将这些目标速度转换为每个轮子的独立转速或转向控制量。不同于差速底盘，linear.y 参数可以实际参与到

因此，当发送如下指令时：

linear.x = 0
linear.y = 1.0
angular.z = 0

机器人即可实现侧向平移，并且无需调整车身朝向。

2.4.2 全向底盘行业应用案例

卡内基梅隆大学研究组在其研究项目 DexWild: Dexterous Human Interactions for In-the-Wild Robot Policies 中，使用松灵 RANGER MINI 3.0全向移动底盘开展研究，运用其三轴全向运动、零半径旋转、可横向横移的特点，开展室内动态环境下移动机械臂灵巧操作的研究。

松灵 RANGER MINI 3.0 原生适配 ROS2，上层统一采用 Twist、Odometry 等标准消息，底层依靠麦克纳姆轮矢量解算逻辑，实现四轮独立速度控制，能稳定完成前后、横移、斜移、原地旋转等复杂机动。项目中，全向运动优势被充分发挥：零半径旋转可快速调整机械臂朝向，无需预留转弯空间；横向横移可在保持操作姿态不变的前提下避让动态障碍；三轴灵活机动有效扩大机械臂工作空间覆盖范围。论文基于松灵 RANGER MINI 3.0 实现底盘与机械臂协同路径规划、动态障碍实时规避与高精度位姿跟踪，验证了全向底盘在移动操作任务中的灵活性与实用性，也为 ROS2 环境下全向机器人的复杂作业应用提供了工程参考。

三、ROS2 消息接口异同详解

虽然差速底盘与全向底盘在底层运动学结构上存在明显差异，但在 ROS2 实际开发中，它们的上层通信接口是完全通用的。 也就是说，在大多数情况下，开发者无需修改上层业务代码，例如键盘控制、手柄遥控、自主导航、路径规划、SLAM 建图等模块，都可以继续使用同一套 ROS2 标准接口。

两种底盘真正的区别，并不体现在 ROS2 的消息定义层，而是体现在底层驱动对速度指令的解析和执行逻辑上。

3.1 两种底盘共用的 ROS2 标准消息接口

无论是差速底盘，还是全向底盘，通常都会使用以下 ROS2 标准消息进行通信：

  • 速度控制消息：geometry_msgs/msg/Twist
  • 里程计反馈消息：nav_msgs/msg/Odometry
  • TF 坐标变换发布：odom 与 base_link 之间的坐标关系发布方式基本一致

两类底盘遵循相同的 ROS2 控制范式，都能方便接入到 ROS2 官方生态主流功能包。

3.2 两种底盘对 Twist 的核心解析差异

信息解析核心差异如下表所示：

对比维度差速底盘全向底盘
linear.y横向速度强制置0，不解析、不执行正常解析，对应机器人左右横移运动
速度解算对象仅解算左右两轮速度解算四轮独立速度，矢量合成
消息冗余性忽略y轴速度指令，指令容错高所有轴速度指令均生效，指令容错低
导航适配参数无需开启横向运动参数需在Nav2中开启全向运动配置

可以看出，ROS2 的统一接口只是解决了“怎么发指令”的问题 ， 而底盘类型决定的是“能不能按这个方式运动”。

四、两种底盘ROS2开发核心区别

下面我们将基于松灵 SCOUT MINI差速移动底盘和松灵 RANGER MINI 3.0全向移动底盘来进行对比分析两种底盘ROS2开发核心区别。

4.1 代码与驱动层面区别

从 ROS2 软件架构来看，键盘控制、手柄遥控、自主导航、路径规划等上层代码，对两种底盘基本都是通用的，通常不需要因为底盘类型不同而单独改写。

真正的差异主要集中在底层驱动节点的运动学解算逻辑：

  • 在 松灵 SCOUT MINI 这类差速底盘中，驱动内部封装的是差速运动学解算模型，核心任务是将 linear.x 和 angular.z 转换为左右轮组速度。
  • 在 松灵 RANGER MINI 3.0 这类全向底盘中，驱动内部采用的是全向运动学矢量解算模型，需要综合 linear.x、linear.y 和 angular.z 三个量，计算四个轮子的独立速度分配。

因此可以总结为一句话：

ROS2 上层控制逻辑大多可复用，底盘适配工作的重点在底层驱动与运动学解算。

这也是实际开发中非常重要的一个思路： 上层通用，底层适配。

4.2 仿真与实物调试区别

  • Gazebo仿真：松灵 SCOUT MINI仿真模型基于官方diff_drive驱动插件搭建，适配常规差速底盘仿真逻辑；松灵 RANGER MINI 3.0全向移动底盘仿真模型搭载mecanum_drive全向驱动插件，两款设备均有开源官方模型，可直接导入ROS2仿真环境使用
  • 参数调优：松灵 SCOUT MINI需校准轮径、轮距两个核心参数，即可保证稳定运动；松灵 RANGER MINI 3.0除基础参数外，还需微调四轮速度补偿系数，规避横移、斜移过程中的轨迹偏移问题

4.3 Navigation2导航适配区别

  • 差速底盘（松灵 SCOUT MINI）：导航过程中通过圆弧转弯调整姿态，遇到障碍物需要原地旋转避让，更适配户外开阔场地、大范围巡检等对稳定性要求更高的场景
  • 全向底盘（松灵Ranger Mini 3.0）：支持横向平移避障、斜向跟进路径，姿态调整更灵活，但需要在Nav2配置中关闭底盘运动约束、开启全向适配参数，更适合室内实验室、狭小工位等高精度作业场景

五、底盘选型与开发建议

  1. 新手入门学习、户外巡检、大范围自主导航、长期稳定运行项目：优先选用差速底盘。整体控制逻辑简单、调参成本低、运行稳定，几乎可以适配所有ROS2入门教程和户外工程场景，容错率更高。

  2. 室内科研实验、狭小空间作业、高精度对位、灵活避障项目：优先选用全向底盘。全向运动的特性可以弥补差速底盘转向受限的短板，可横移，可斜移，姿态调整更灵活，更适合高密度环境下的精细运动控制，但同样对于底层控制精度以及参数标定的准确性提出更高的要求。

  3. 通用开发技巧：ROS2开发统一遵循「上层通用、底层适配」的思路，具体来说表现在：

  • 上层统一使用 ROS2 标准接口，如 Twist、Odometry、TF
  • 键盘控制、遥控、Navigation2、SLAM 等模块尽量保持通用
  • 根据底盘类型替换底层驱动与运动学解算逻辑
  • 在仿真、实物和导航参数中针对不同底盘做差异化配置

六、结语

总结来说，在 ROS2 框架下，差速底盘与全向底盘最大的共性在于：它们都可以使用统一的上层消息接口进行控制，例如 /cmd_vel、Odometry 和 TF 坐标发布机制。

而两者真正的差异，则集中在：

  • 底层运动学模型
  • 速度解算方式
  • 驱动对指令的解析逻辑
  • 导航参数配置策略
  • 仿真与实机调试重点

其中：

  • 差速底盘的优势在于结构简单、稳定易用、调试成本低，更适合户外常规场景、基础导航学习和长期稳定运行任务。
  • 全向底盘的优势在于运动灵活、机动性强、适合高精度控制，更适合室内科研、复杂工位和精细作业场景。

因此，这两类底盘并不存在绝对意义上的“谁更先进”或“谁更好”，真正重要的是：

根据任务需求选择合适的底盘类型，再围绕其运动学特性进行正确的 ROS2 适配与开发。
