引言

在数据可视化领域，地图可视化是展示地理相关数据的重要手段。本文将详细介绍如何使用 ECharts 结合 GeoJSON 数据实现区域地图的可视化，以山东省地图为例，带领大家从零开始构建一个精美的交互式地图应用。

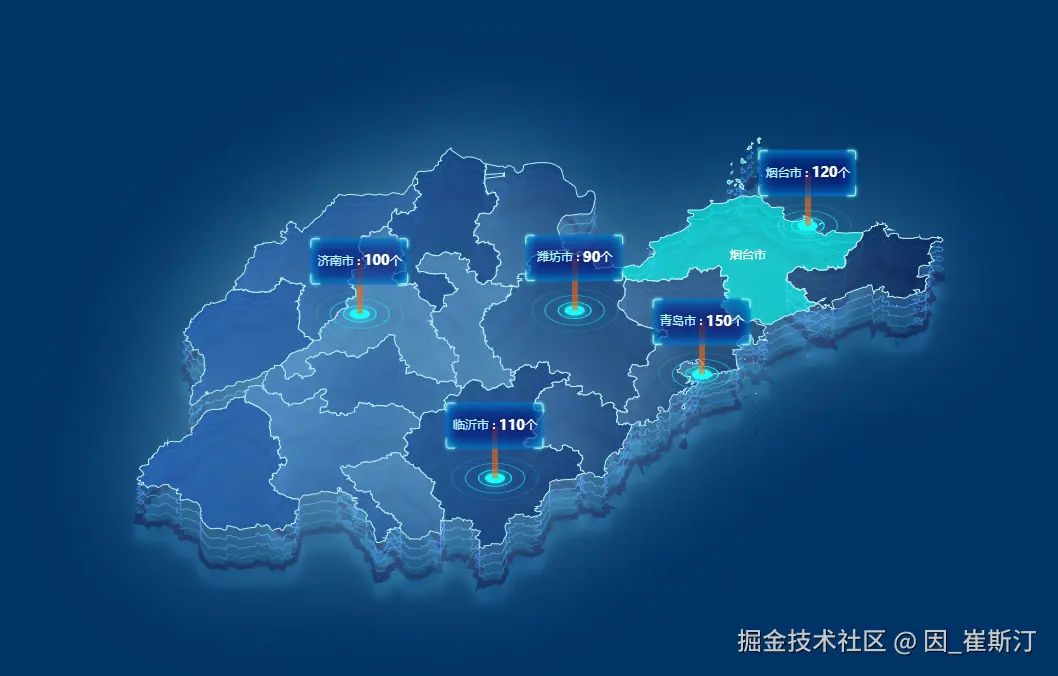

效果预览

在这里插入图片描述

一、准备工作

1.1 环境要求

浏览器：支持 HTML5 的现代浏览器（Chrome、Firefox、Edge 等）
基础技术：HTML、JavaScript
第三方库：ECharts 5.x

1.2 所需资源

ECharts 库：用于地图渲染
GeoJSON 数据：山东地图的地理边界数据
区域数据：各城市的统计数据

二、GeoJSON 数据解析

2.1 GeoJSON 结构说明

山东地图的 GeoJSON 文件结构如下：

{
  "type": "FeatureCollection",
  "features": [
    {
      "type": "Feature",
      "properties": {
        "adcode": 370100,
        "name": "济南市",
        "center": [117.000923, 36.675807],
        "centroid": [117.221211, 36.3640013],
        "level": "city"
      },
      "geometry": {
        "type": "MultiPolygon",
        "coordinates": [...]
      }
    }
  ]
}

2.2 关键属性说明

属性	说明
`name`	城市名称，用于数据匹配
`center`	城市中心点坐标 [经度, 纬度]
`centroid`	城市几何中心坐标
`adcode`	行政区划代码

三、封装 RegionMap 类

为了提高代码复用性，我们封装了一个通用的 RegionMap 类。

3.1 类的核心结构

class RegionMap {
  constructor(options = {}) {
    this.container = options.container || 'container';  // 容器ID
    this.mapName = options.mapName || 'region';         // 地图名称
    this.geoJSON = options.geoJSON || null;             // GeoJSON数据
    this.data = options.data || [];                     // 区域数据
    this.tooltipData = options.tooltipData || [];       // 提示数据
    this.title = options.title || '分布图';              // 标题
    this.layoutSize = options.layoutSize || '180%';     // 布局大小
    this.zoom = options.zoom || 0.65;                   // 缩放比例
    this.chart = null;
    this.geoCoordMap = {};
    this.init();
  }
}

3.2 坐标解析方法

关键在于正确解析 GeoJSON 中的坐标信息：

updateGeoCoordFromMap() {
  if (this.geoJSON && this.geoJSON.features) {
    this.geoJSON.features.forEach((feature) => {
      const name = feature.properties?.name;
      let coord = null;
      // 优先级：center > centroid > cp
      if (feature.properties?.center) {
        coord = feature.properties.center;
      } else if (feature.properties?.centroid) {
        coord = feature.properties.centroid;
      } else if (feature.properties?.cp) {
        coord = feature.properties.cp;
      }
      if (name && coord) {
        this.geoCoordMap[name] = coord;
      }
    });
  }
}

3.3 数据转换方法

将区域数据转换为 ECharts 所需格式：

convertData(data) {
  const res = [];
  for (let i = 0; i < data.length; i++) {
    const geoCoord = this.geoCoordMap[data[i].name];
    if (geoCoord) {
      res.push({
        name: data[i].name,
        value: geoCoord.concat(data[i].value)
      });
    }
  }
  return res;
}

四、实现山东地图

4.1 创建 HTML 页面

<!DOCTYPE html>
<html lang="zh-CN" style="height: 100%">
<head>
  <meta charset="utf-8">
  <title>山东地图数据可视化</title>
</head>
<body style="height: 100%; margin: 0">
  <div id="container" style="margin: 0 auto;width: 50%;height: 55%;"></div>

  <!-- 引入 ECharts 和封装类 -->
  <script src="https://registry.npmmirror.com/echarts/5.4.3/files/dist/echarts.min.js"></script>
  <script src="./region-map.js"></script>

  <script type="text/javascript">
    // 地图逻辑代码
  </script>
</body>
</html>

4.2 准备山东数据

// 山东省各城市数据
var shandongData = [
  { name: '济南市', value: 100 },
  { name: '青岛市', value: 150 },
  { name: '淄博市', value: 80 },
  { name: '枣庄市', value: 60 },
  { name: '东营市', value: 70 },
  { name: '烟台市', value: 120 },
  { name: '潍坊市', value: 90 },
  { name: '济宁市', value: 85 },
  { name: '泰安市', value: 75 },
  { name: '威海市', value: 95 },
  { name: '日照市', value: 65 },
  { name: '临沂市', value: 110 },
  { name: '德州市', value: 70 },
  { name: '聊城市', value: 80 },
  { name: '滨州市', value: 55 },
  { name: '菏泽市', value: 90 },
  { name: '莱芜市', value: 45 }
];

// Tooltip 详细数据
var tooltipData = [
  { name: '济南市', value: 100, areas: ['历下区', '市中区', '槐荫区', '天桥区', '历城区'] },
  { name: '青岛市', value: 150, areas: ['市南区', '市北区', '黄岛区', '崂山区'] },
  { name: '烟台市', value: 120, areas: ['芝罘区', '福山区', '牟平区', '莱山区'] },
  { name: '临沂市', value: 110, areas: ['兰山区', '罗庄区', '河东区'] },
  { name: '潍坊市', value: 90, areas: ['潍城区', '寒亭区', '坊子区', '奎文区'] }
];

4.3 加载 GeoJSON 并渲染地图

// 异步加载山东 GeoJSON 数据
fetch('./shandong.json')
  .then(response => response.json())
  .then(geoJSON => {
    // 创建地图实例
    var shandongMap = new RegionMap({
      container: 'container',      // 容器ID
      mapName: 'shandong',        // 地图名称（用于ECharts注册）
      geoJSON: geoJSON,           // GeoJSON数据
      data: shandongData,         // 区域数据
      tooltipData: tooltipData,   // Tooltip数据
      title: '山东地图数据可视化', // 标题
      layoutSize: '180%',         // 布局大小
      zoom: 0.65                  // 缩放比例
    });

    // 渲染地图
    shandongMap.render();
  })
  .catch(error => {
    console.error('加载GeoJSON失败:', error);
  });

五、地图配置详解

5.1 视觉效果配置

RegionMap 类提供了精美的视觉效果：

itemStyle: {
  normal: {
    areaColor: {
      type: 'linear',
      x: 1200, y: 0, x2: 0, y2: 0,
      colorStops: [
        { offset: 0, color: 'rgba(3,27,78,0.75)' },
        { offset: 1, color: 'rgba(58,149,253,0.75)' }
      ],
      global: true
    },
    borderColor: '#c0f3fb',
    borderWidth: 1,
    shadowColor: '#8cd3ef',
    shadowOffsetY: 10,
    shadowBlur: 120
  },
  emphasis: {
    areaColor: 'rgba(0,254,233,0.6)'
  }
}

5.2 多层次阴影效果

为了增强立体感，采用了多层地图叠加技术：

geo: [
  { zlevel: 0, layoutCenter: ['50%', '50%'] },      // 主地图
  { zlevel: -1, layoutCenter: ['50%', '51%'] },     // 第一层阴影
  { zlevel: -2, layoutCenter: ['50%', '52%'] },     // 第二层阴影
  { zlevel: -3, layoutCenter: ['50%', '53%'] },     // 第三层阴影
  { zlevel: -4, layoutCenter: ['50%', '54%'] }      // 第四层阴影
]

5.3 动态效果配置

// 涟漪散点效果
{
  type: 'effectScatter',
  data: convertData(tooltipData),
  showEffectOn: 'render',
  rippleEffect: {
    scale: 5,
    brushType: 'stroke'
  },
  itemStyle: {
    color: '#00FFFF',
    shadowBlur: 10,
    shadowColor: '#16ffff'
  }
}

六、功能扩展

6.1 数据更新

// 更新区域数据
shandongMap.setData(newData);

// 更新 Tooltip 数据
shandongMap.setTooltipData(newTooltipData);

// 重新渲染
shandongMap.render();

6.2 销毁地图

// 页面销毁时释放资源
shandongMap.dispose();

6.3 响应式布局

// 监听窗口大小变化
window.addEventListener('resize', () => {
  if (shandongMap.chart) {
    shandongMap.chart.resize();
  }
});

七、常见问题

7.1 GeoJSON 加载失败

问题现象：地图无法显示，控制台报错

解决方案：

检查文件路径是否正确
确保服务器支持跨域访问
验证 GeoJSON 格式是否正确

7.2 数据不显示

问题现象：地图显示正常，但数据点不显示

解决方案：

检查数据中的 name 字段是否与 GeoJSON 中的名称一致
确认坐标解析逻辑是否正确
使用 console.log 打印 geoCoordMap 检查坐标是否正确解析

7.3 地图显示不全

问题现象：地图只显示部分区域

解决方案：

调整 layoutSize 参数（如 '200%'）
修改 zoom 参数调整缩放比例
检查容器尺寸是否足够
