LabVIEW 大型应用开发典型反模式与劣质代码特征，包含单 VI 超大体量、无模块化子 VI、嵌套逻辑层级混乱、滥用局部 / 全局变量、多循环混杂轮询、变量命名语义错乱等问题。此类面条式代码存在跨设备运行异常、维护成本极高、重构难度远超从零开发等痛点，引入软件工程经典代码反模式，明确大型 LabVIEW 程序设计准则、适用边界、禁忌规范及替代方案，给出工程落地案例与优劣对比。
一、技术背景
LabVIEW 图形化数据流编程易因缺乏规范陷入随意开发，大型测控、自动化项目中，很多开发者忽视模块化、分层设计，采用单 VI 堆砌逻辑、乱嵌套结构、依赖全局 / 局部变量做数据交互，形成意大利面条式代码。这类代码初期可勉强运行，但后期维护、迁移、扩展代价极大，甚至出现本机正常、换电脑就故障的诡异兼容性问题，是工业测控、测试测量项目常见工程顽疾。
二、劣质大型 LabVIEW 代码核心特征

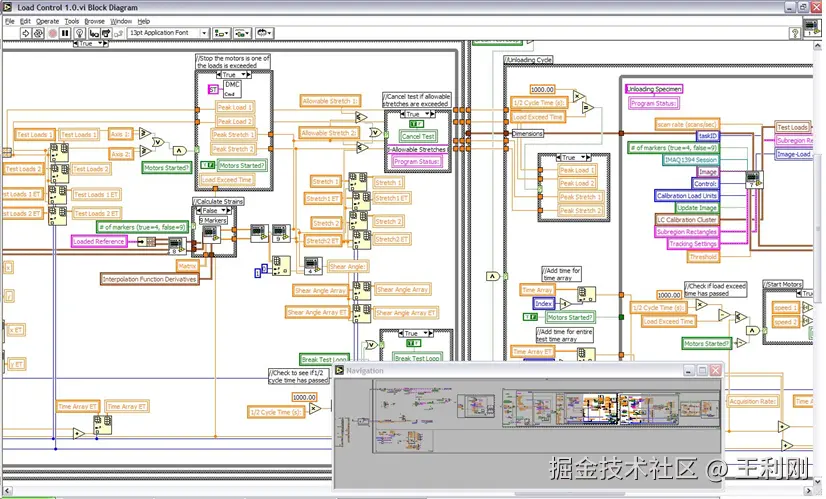

- 单体 VI 巨型化：单 VI 体积达 16MB，无任何子 VI 拆分，框图横向纵向跨数十个屏幕，布线杂乱无章。
- 逻辑嵌套失控：条件结构与顺序结构无限嵌套，Case 嵌套 Sequence、再嵌套 Case，层级深度不可读。
- 变量滥用：过度依赖局部变量、全局变量作为多循环间数据唯一交互方式，无数据流解耦设计。
- 循环设计不规范：同一 VI 内堆砌 30 个以上 While 循环，各自独立轮询、定时速率各不相同，时序混乱。
- 命名语义错误：变量名与实际物理量单位、含义不符，如命名 PressurePSI 实际存储 kPa 数值，极易引发逻辑 bug。
- 可移植性差：仅在特定电脑可运行，更换硬件、系统环境即报错宕机，根源是全局变量与时序耦合设计缺陷。
- 维护重构低效：重构修改成本为全新开发的两倍以上，代码逻辑晦涩、无注释、无分层，几乎无法二次迭代。
三、经典代码反模式适配
LabVIEW 大型程序高频踩坑软件工程反模式：
- 意大利面条代码：布线杂乱、逻辑无分层、流程跳转无规则；
- 累积触发模式：数据无规范缓存，靠临时累加粗暴触发业务逻辑；
- 忙等待循环：多循环无同步机制，空轮询占用 CPU 资源；
- 铁锤模式：只会用一种结构（如死循环、全局变量）解决所有场景；
- 意外复杂度：把简单逻辑刻意嵌套复杂化，无必要多层封装；
- 船锚模式：老旧冗余逻辑舍不得删减，一直堆砌在主流程中。
四、适用场合（规范开发适用场景）
- 多工位自动化测试、大型测控系统、长周期工业控制软件；
- 团队协作开发、需要长期维护、版本迭代的 LabVIEW 工程项目；
- 需跨电脑、跨工控机部署，要求可移植性、稳定性的量产项目；
- 后期需要功能扩展、算法升级、模块复用的中大型程序；
- 新人培训、代码标准化落地，规避低级编程陋习的研发团队。
五、开发使用注意事项（禁忌 + 强制规范）
禁忌事项
- 严禁开发无拆分的巨型单 VI，禁止把全部业务逻辑堆砌在一个框图内；
- 禁止条件结构、顺序结构无限制深层嵌套，避免逻辑层级黑洞；
- 杜绝滥用全局变量、局部变量作为多循环、多模块唯一数据通道；
- 同一 VI 内禁止堆砌大量独立异步循环，无消息队列、事件同步机制；
- 禁止变量命名随意化，名称单位、物理含义必须与实际存储值一致；
- 不要尝试重度重构历史劣质巨型代码，成本远高于重新标准化开发。
强制规范
- 坚持模块化分层，按功能、设备、业务拆分子 VI，单一子 VI 职责单一；
- 多循环间采用消息队列、事件结构、生产者消费者架构替代全局变量；
- 控制程序框图尺寸，逻辑过长及时拆分子 VI，不做跨多屏幕巨型框图；
- 统一变量命名规范，标注物理量、单位、用途，杜绝名实不符；
- 固定循环时序设计，统一调度周期，避免零散自定义轮询速率；
- 接手老旧劣质代码，优先评估重构性价比，无价值则推倒重新设计。
六、同类架构方案对比
表格
| 对比维度 | 劣质堆砌式开发 | 规范模块化开发 | 生产者消费者架构 | 状态机架构 |
|---|---|---|---|---|
| 代码结构 | 单 VI 无分层、逻辑嵌套混乱 | 多层子 VI、职责划分清晰 | 解耦数据采集与业务处理 | 分支逻辑独立、时序可控 |
| 数据交互 | 依赖全局 / 局部变量 | 数据流连线 + 队列通信 | 队列缓冲、异步解耦 | 移位寄存器 + 枚举状态 |
| 可移植性 | 本机正常、跨设备易崩溃 | 跨硬件系统无缝部署 | 兼容性强、时序稳定 | 适配各类工控环境 |
| 维护成本 | 极高，重构不如重写 | 低，局部修改不影响全局 | 便于扩展、独立迭代 | 分支可单独新增修改 |
| CPU 占用 | 多循环忙轮询、资源浪费 | 时序合理、资源可控 | 限流缓冲、低占用 | 按需执行、无无效轮询 |
| 适用规模 | 仅超小型临时测试 | 中大型团队项目 | 大数据采集测控 | 复杂流程控制、工况切换 |
七、实际工程应用案例
- 巨型单 VI 遗留项目
某现场遗留 16MB 超大 LabVIEW 程序，无任何子 VI，框图铺满 20×15 个屏幕，逻辑嵌套混乱、全靠全局变量交互。评估后确认重构耗时是重新开发的 2 倍，团队直接放弃改造，按标准化分层架构全新开发，周期更短、稳定性大幅提升。
- 多循环时序异常项目
某工控软件单 VI 内置 30 余个独立 While 循环，各自定时轮询速率不一，仅靠局部变量传数据。出现本机运行正常、更换工控机就逻辑错乱，重构为生产者消费者 + 消息队列架构，取消全局变量，跨设备运行完全稳定。
- 变量命名引发工艺故障
老程序变量名标注 PSI 压强，实际代码存储 kPa 数值，调试长期找不到故障根源。后续执行命名规范，所有变量附带单位与注释，彻底规避名实不符带来的隐性 bug。
- 嵌套结构失控维护案例
程序大量 Case 嵌套 Sequence、再嵌套 Case，层级过深新人完全无法读懂，调试只能硬猜逻辑。整改后限制嵌套层级不超过 2 层，复杂分支拆分子 VI 独立封装，可读性与维护效率翻倍。
八、工程总结
大型 LabVIEW 应用最大隐患不在于功能算法，而在于无模块化、滥用全局变量、逻辑嵌套失控、巨型单 VI 堆砌。开发需主动规避各类代码反模式，坚持模块化拆分、数据流优先、队列解耦、规范命名与合理时序设计；对于已成型的重度劣质面条代码，优先评估性价比，多数场景下推倒重做远比重构改造更经济、更稳定，是工程师最优工程选择。
