Android CPU架构

1. CPU 核心架构

在深入分析前，必须了解现代手机 SoC 的 CPU 核心架构。目前主流的移动处理器普遍采用 big.LITTLE 异构多核架构，或其变种，如 big.Medium.LITTLE（大中小核）。

• 小核 (LITTLE cores) : 针对低功耗设计，频率较低，用于处理后台任务、轻量级计算，以保证续航。
• 大核 (big cores) : 针对高性能设计，频率更高，功耗也更大，用于处理用户交互、游戏、应用启动等重负载场景。
• 超大核 (Prime Core) : 部分旗舰芯片会有一个频率极高的超大核，用于应对最严苛的单核性能挑战。

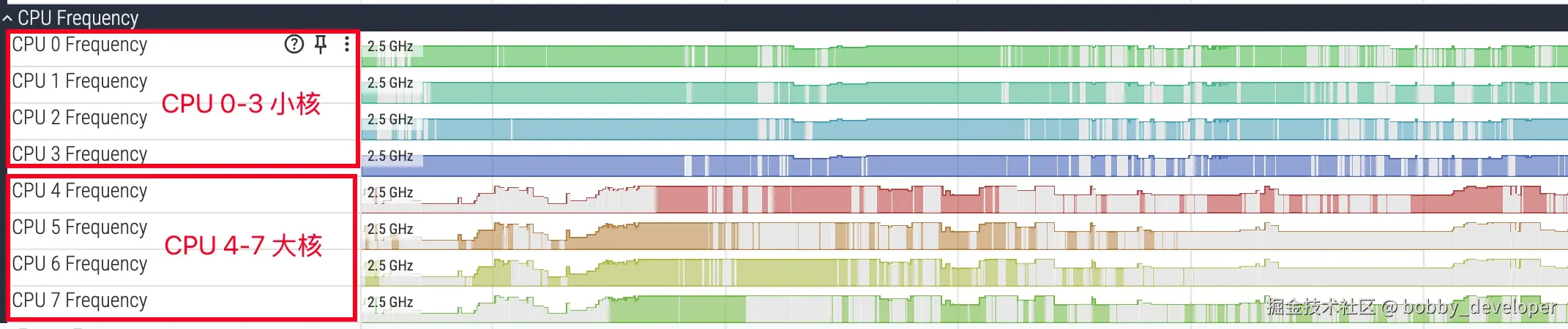

在 Perfetto 的 CPU 轨道中，CPU 通常从 0 开始编号。例如，在一个典型的八核处理器中，CPU 0-3 可能为小核，CPU 4-6 为大核，CPU 7 为超大核。识别核类型对性能分析很有帮助：一个计算密集型任务如果长时间运行在小核上，其耗时必然远超预期。分析时，需要将线程的运行 CPU 与其任务属性进行匹配，以判断调度器（Scheduler）的行为是否符合预期。 下面是一个典型的 4+4 的 CPU ：

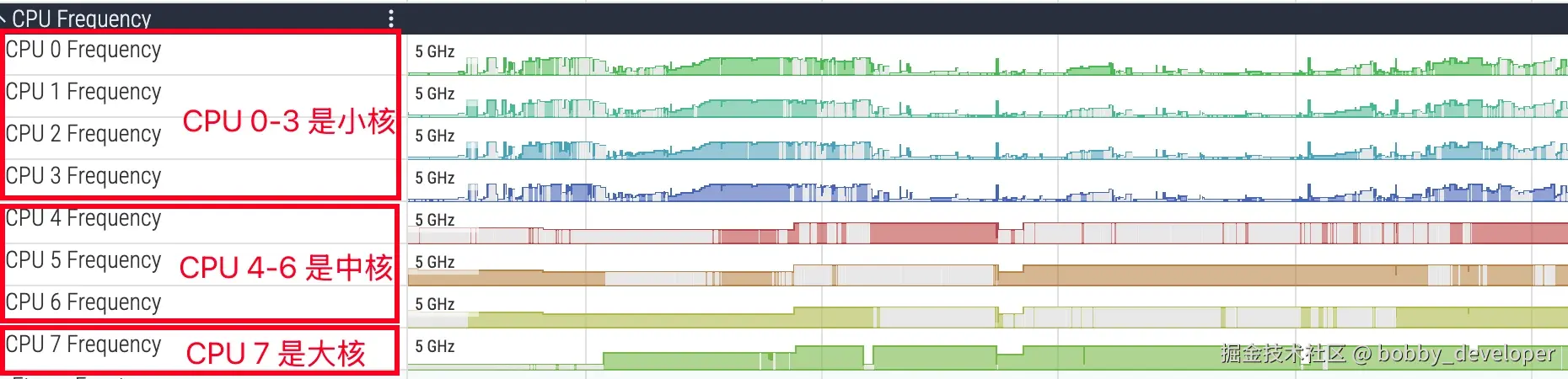

下面是一个典型的 4+3+1 的 CPU （ MTK 的天玑 9500、9400 ，以及高通骁龙高端系列）：

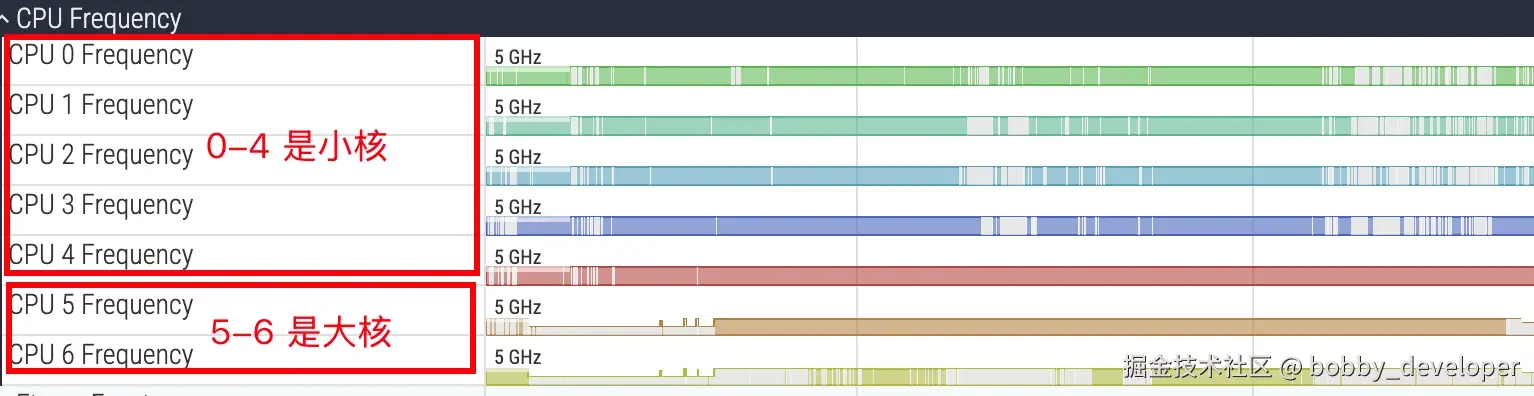

下面是一个 5+2 的 CPU （高通 8Elite 1 阉割版，8Elite 1 的标准版 0-5 是小核，6-7 是大核，这里就不放图了）

一般通过查阅 CPU 的 spec 就可以知道他的大中小核心的架构，或者 cat 对应的 CPU 节点也可以，这里就不再赘述了。

2. CPU 调度

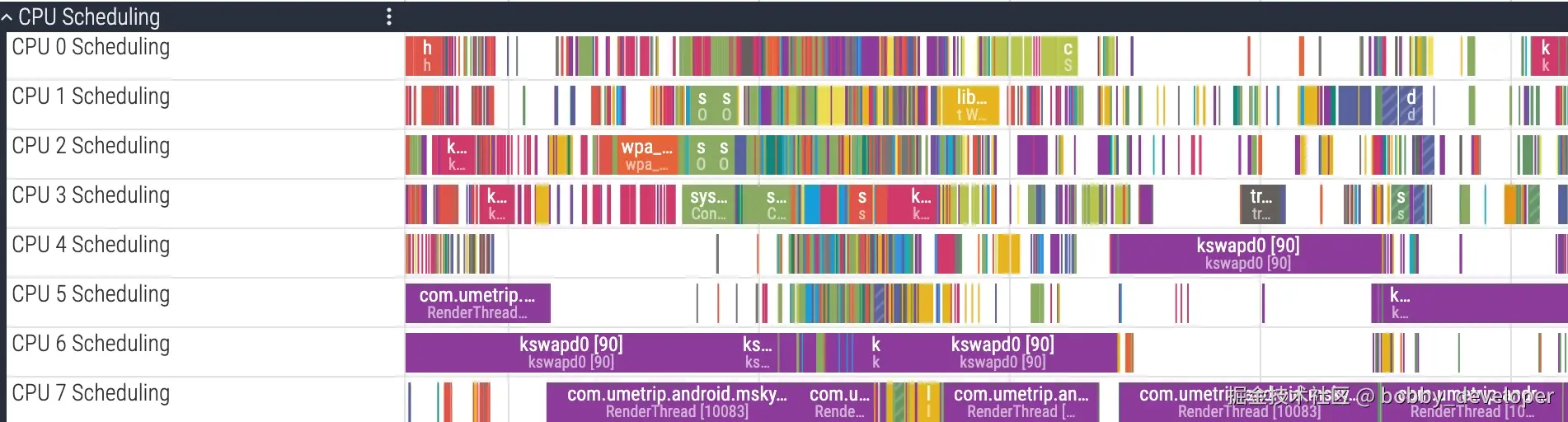

CPU Scheduling 轨道是最常用且最重要的部分，它可视化了 Linux 内核调度器的决策过程。其数据来源于内核 ftrace 中的 sched/sched_switch 事件。

每个 CPU 核心对应一行独立的轨迹。轨道上的不同色块，代表了在该时间片上，特定线程正在该 CPU 核心上运行。

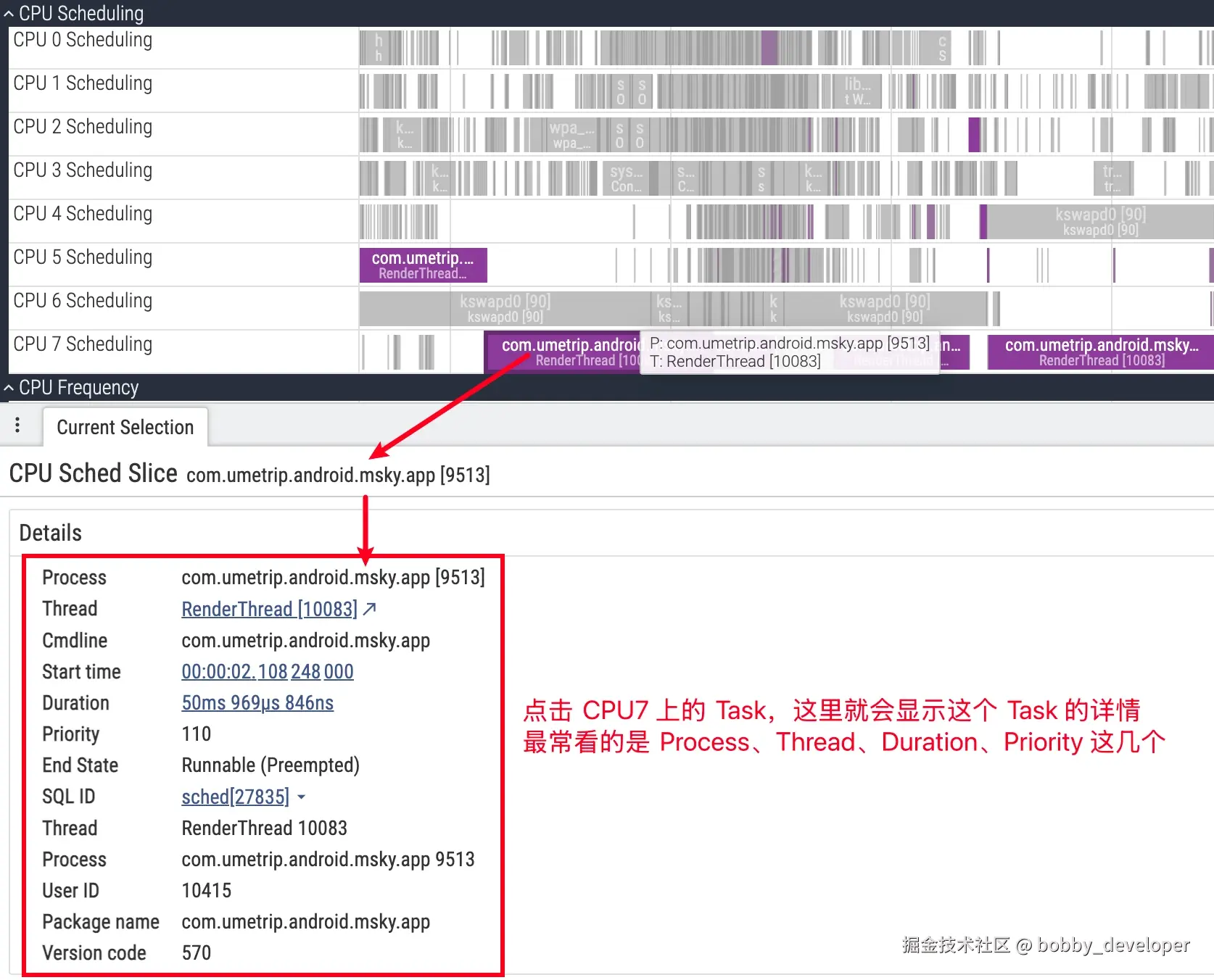

• UI 细节：点击 CPU 切片，详情面板会显示该次调度的 cpu、end_state、priority、所属 process/thread 等；向下展开进程还能看到每个线程的独立轨道，便于跟踪单个线程的状态演化（参考 官方文档）。

3. 线程状态分析

理解 Linux 的线程状态是进行性能优化的前提。在 Perfetto 中，选中一个线程，下方的 Current State 面板会显示其当前状态。这些状态信息来源于 Perfetto 解析得到的 thread_state/thread_state_slice 表。

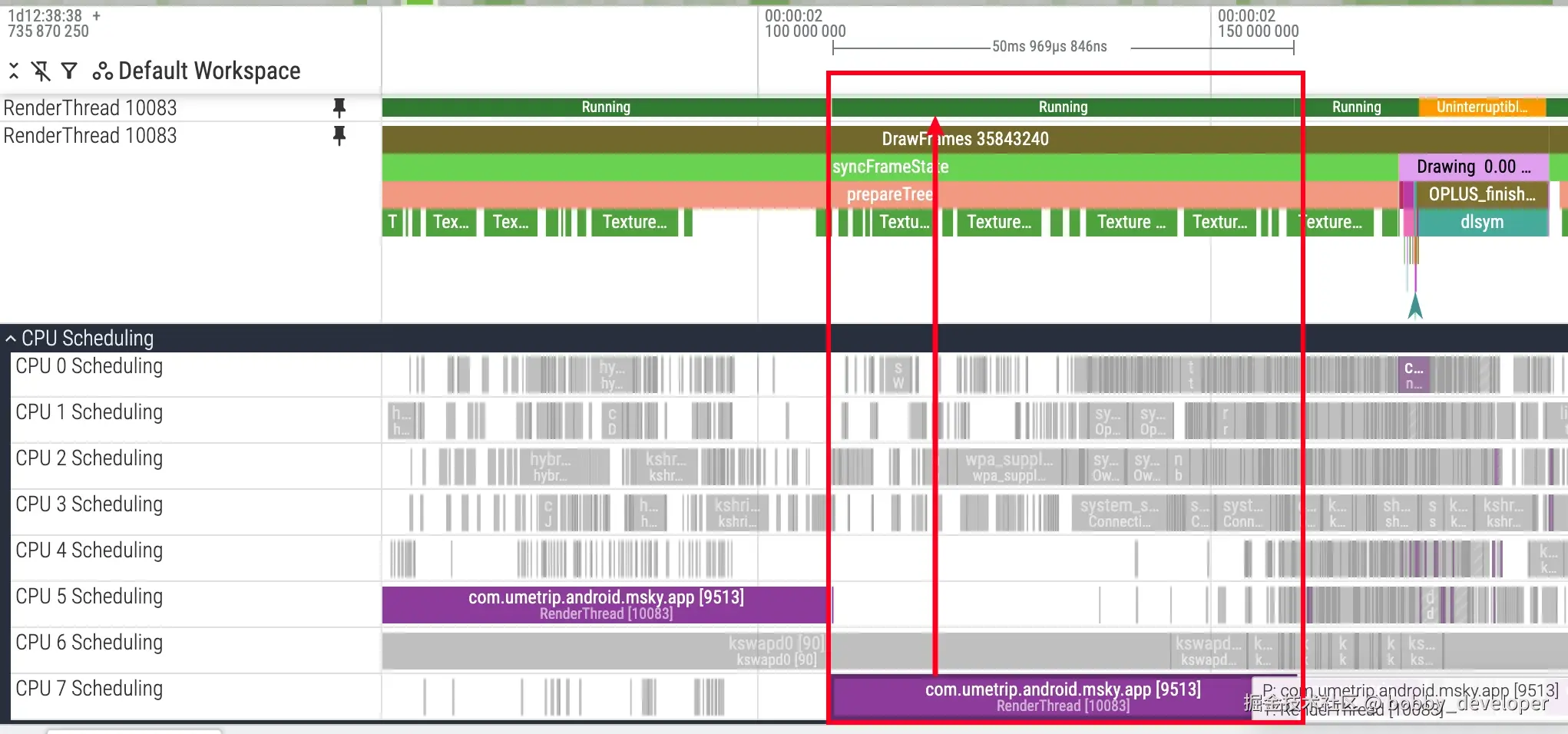

Running (绿色)

状态定义：绿色代表线程正在 CPU 上执行代码。这是唯一实际消耗 CPU 资源进行计算的状态。

分析要点：

• 执行时长：过长的 Running 状态，尤其是在关键线程上，通常意味着密集的计算任务，例如复杂的算法或循环。这会增加任务耗时，并可能阻塞其他线程的执行。
• 运行核心：结合 CPU 的核心架构（例如 big.LITTLE）进行分析。一个计算密集型任务是否被调度到了预期的性能核心（大核）上，是评估调度策略是否合理的重要依据。
• 运行频率：线程的实际执行速度也受 CPU 频率影响。即使线程运行在大核上，如果因为温控等原因导致降频，其性能表现也会下降。因此需要结合 CPU Frequency 轨道进行综合分析。

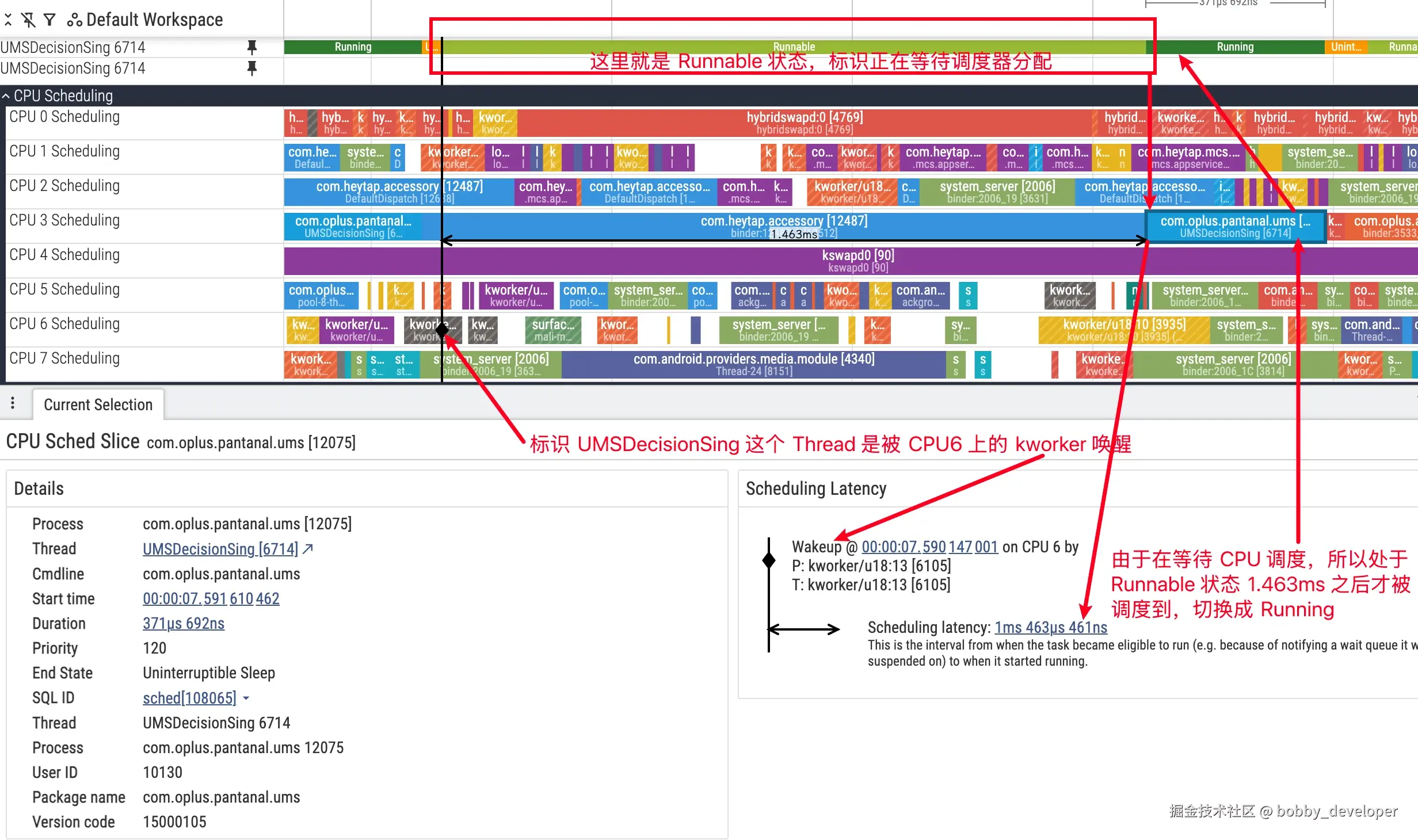

R (Runnable / 可运行)

状态定义：线程已具备所有运行条件，正在等待调度器分配 CPU 核心。在 Perfetto 的线程私有轨道中，Runnable 状态通常以浅绿色或白色条显示。

分析要点：

• Runnable 与卡顿：对于 UI 线程这类对响应时间敏感的线程，长时间处于 Runnable 状态是造成卡顿的直接原因。它意味着线程无法及时获得 CPU 时间来处理任务（如 UI 绘制），从而导致掉帧。

Runnable 的三种类型:
仔细观察会发现，线程进入 Runnable 状态的“前身”各不相同。根据内核的调度时机，我们可以将其分为三种情况：

1. 从睡眠中唤醒-Wake-up：这是最常见的一种。线程因等待的资源（如锁、I/O、Binder 回复）已经就绪，从 S 或 D 状态被唤醒，进入 Runnable 状态，等待被调度器选中执行。
2. 用户抢占-User Preemption：指线程的运行时间片用完，或出现更高优先级的任务，导致调度器在从内核态返回用户态时（如系统调用、中断返回后）决定换下当前线程。此时，被换下的线程从 Running 变为 Runnable。在底层的 sched_switch trace 中，它的 prev_state 标记为 R。

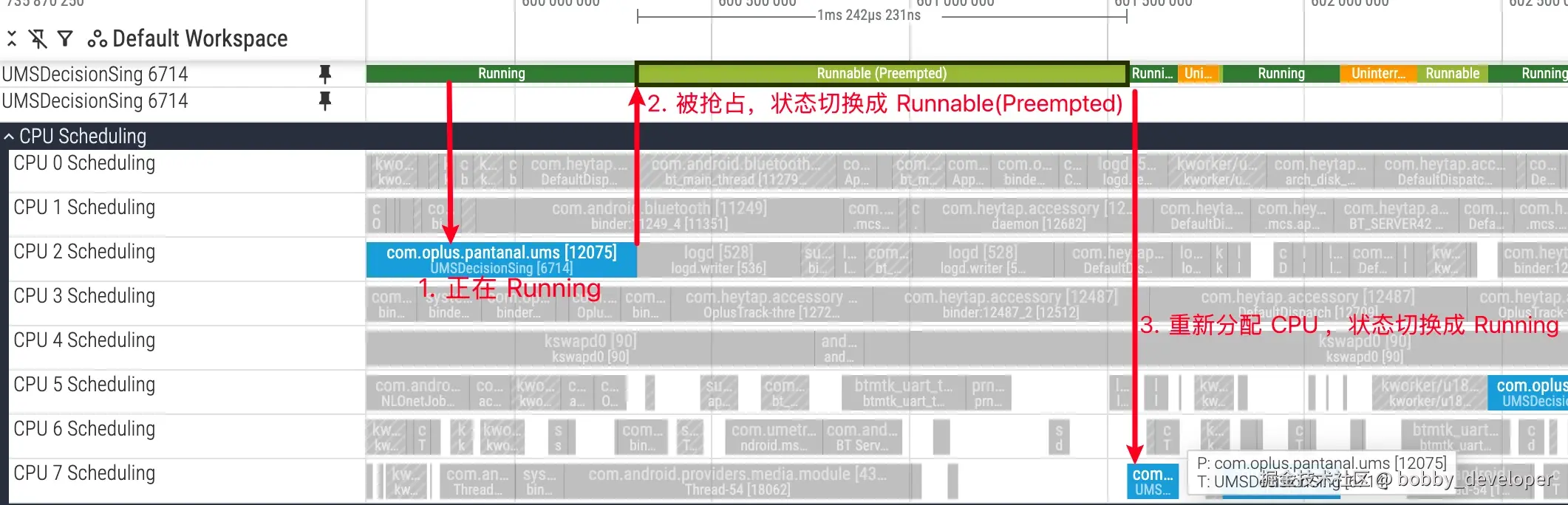

3. 内核抢占-Kernel Preemption：指一个更高优先级的任务或中断，在当前线程正在执行内核态代码期间，就“强行”将其打断，使其让出 CPU。这种情况通常意味着一次更紧急的调度。此时，被换下的线程从 Running 变为 Runnable (Preempted)。在底层 trace 中，它的 prev_state 标记为 R+，Perfetto 据此进行了解析和展示。

理解这三种类型的区别，有助于更精细地判断调度延迟的原因。例如，大量的 Runnable (Preempted) 可能暗示着系统中存在频繁的、高优先级的唤醒源，导致关键线程在内核态中被频繁打断，或者当时的 CPU 已经满载了（比较常见的情况），这时候优先级比较低的 Task 就很容易被其他优先级高的 Task 抢占，被迫让出 CPU 。如果你的关键 Task 总是被抢占，那就需要调整优先级。

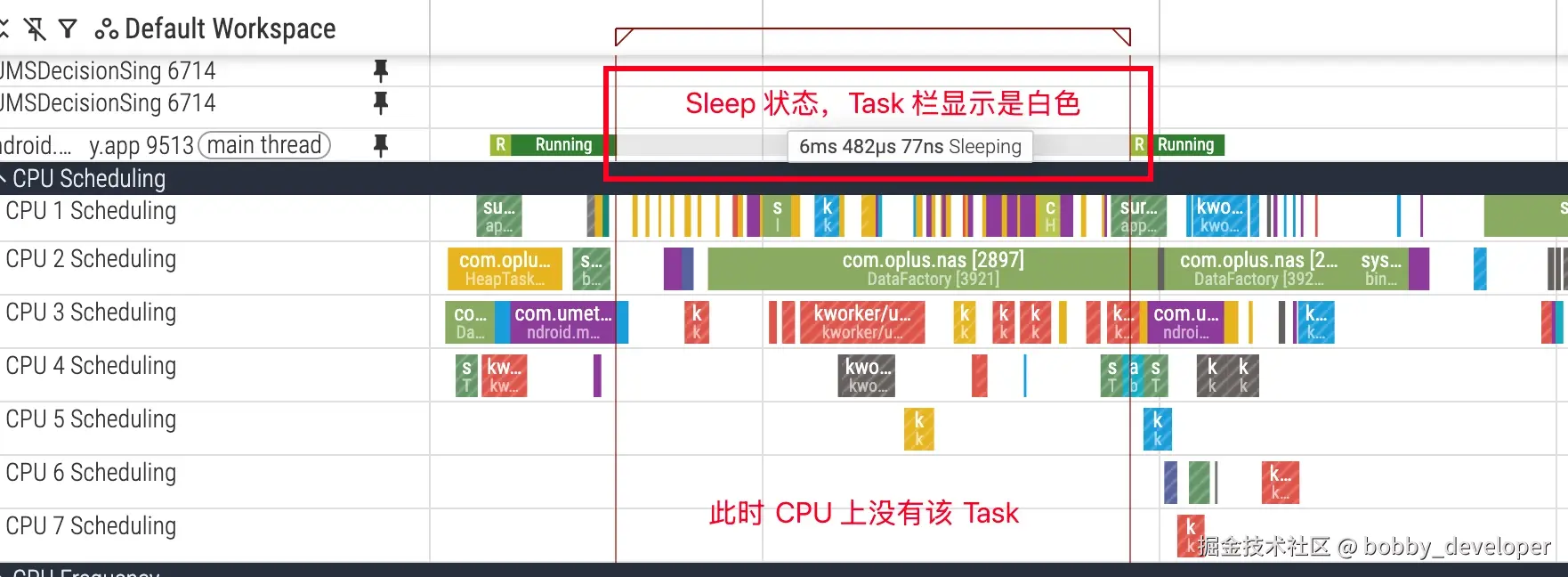

S (Sleep / 可中断睡眠)

状态定义：线程因等待某个事件而进入睡眠，可以被信号中断。这是最常见的睡眠状态，通常情况下是良性的，因为它在等待期间不消耗 CPU 资源。

分析要点：

• 等待的资源：如果关键线程（如 UI 线程）睡眠时间过长，同样会引发性能问题。常见的等待原因包括：
• 锁竞争：等待获取一个 mutex (Java 锁或 native futex)。
• Binder 通信：等待另一个进程通过 Binder 调用返回结果。
• I/O 操作：等待网络 socket 数据 (epoll_wait)。
• 显式休眠：代码中调用了 Thread.sleep() 或 Object.wait()。
• 依赖分析：在 Perfetto 中，选中 CPU 区域被唤醒正在 Running 的 Task，就会有 UI 标识他是被哪个 CPU 上的哪个 Task 唤醒的，这有助于快速定位线程间的依赖关系。结合函数调用栈，可以进一步定位导致睡眠的具体代码。

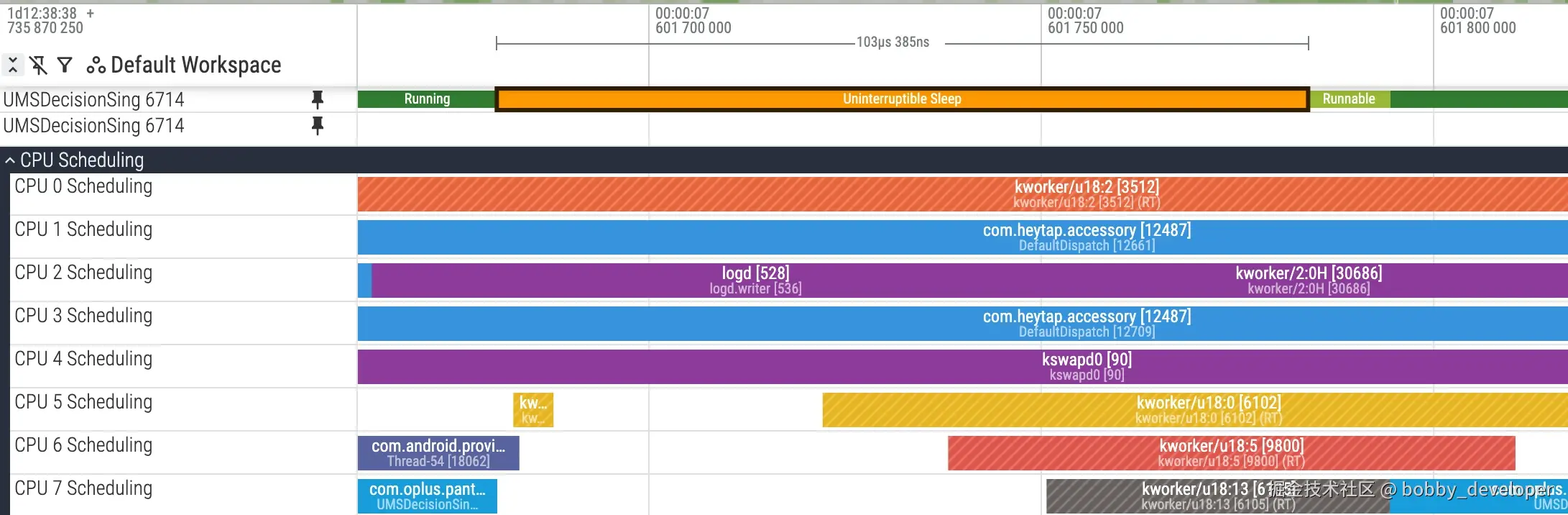

D (Uninterruptible Sleep / 不可中断睡眠)

状态定义：线程在等待硬件 I/O 操作完成，期间不能被任何信号中断。此状态旨在保护进程与设备交互过程中的数据一致性。在 Perfetto 中，该状态通常显示为橙色或红色，是需要重点关注的信号。

分析要点：

• 严重的性能瓶颈：长时间的 D 状态意味着线程被完全阻塞，无法响应任何事件。如果发生在 UI 线程，极易导致 ANR。

• 常见原因：

  1. 磁盘 I/O：频繁或单次大量的文件读写操作。
  2. 内存压力：系统物理内存不足，导致频繁的页面换入/换出 (swap)，其本质是高频的磁盘 I/O。
  3. 内核驱动问题：部分内核驱动的实现缺陷也可能导致线程陷入 D 状态。

• 排查方向：在 Current State 面板中，如果 D 状态伴有 (iowait) 标记，则明确表示在等待 I/O。需要检查应用的 I/O 模式，评估其合理性，例如是否将耗时 I/O 操作置于主线程，或是否存在可优化的空间（如减少 I/O 次数和数据量）。

4. 唤醒关系

线程间的依赖关系是性能分析中的一个难点。一个线程长时间 Sleep，关键在于找出它在“等谁”。Perfetto 提供了强大的唤醒关系可视化功能。

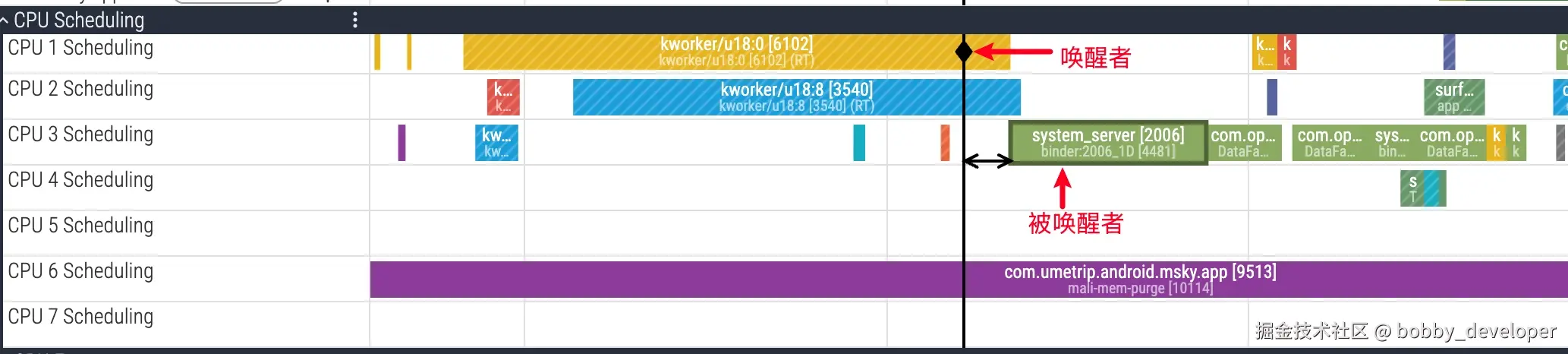

• UI 操作：在 Perfetto 的 CPU 区域中，用鼠标左键单击选中一个处于 Running 状态的线程 Task 。Perfetto 会自动绘制一条从“唤醒者”到“被唤醒者”的依赖箭头，并高亮显示唤醒源所在的线程切片。

• 底层原理：该功能依赖于内核的 sched_wakeup ftrace 事件。当线程 T1 释放了某个资源（如解锁、完成 Binder 调用），而线程 T2 正在等待该资源时，内核会将 T2 标记为 Runnable 状态，并记录下 T1 -> T2 的这次唤醒事件。Perfetto 解析这些事件，从而构建出线程间的依赖链。

通过唤醒分析，可以清晰地追踪复杂的调用链，例如：UI 线程等待一个 Binder 调用 -> Binder 线程执行任务 -> Binder 线程等待另一个锁 -> 持锁线程释放锁并唤醒 Binder 线程 -> Binder 线程完成任务并唤醒 UI 线程。整个过程中的瓶颈点将一目了然。
