Metal 图像处理与滤镜实践

MaoJiu
0 阅读11分钟

metal-ai-cover.png 很多移动端图像处理功能，一开始都很容易写成“把图片拿出来，处理一下，再塞回去”。这在单张图片、低频操作里没什么问题，但一旦进入相机实时预览、视频逐帧处理、批量导出、复杂滤镜叠加，瓶颈通常不是某一行算法，而是整条链路的设计。

图像处理真正昂贵的地方有三类：

  • 像素数量巨大，每一帧都是百万级计算单元
  • CPU/GPU 之间的数据搬运很贵
  • 多个滤镜 pass 会持续放大纹理读写和内存分配成本

Metal 的意义不是“用 GPU 写一个反色 shader”这么简单，而是把图片处理建模成一条稳定的纹理管线：输入是纹理，滤镜是 pass，输出仍然是纹理。只要像素尽量不离开 GPU，很多看起来很重的处理就能变成实时能力。

这篇文章不按 API 清单来讲，而从工程实践角度总结：iOS 里如何组织 Metal 图像处理和滤镜系统，Core Image、MPS、自定义 Shader 分别放在哪一层，以及 Flutter 项目接入时应该避开哪些坑。

1. 先换一个视角：滤镜不是函数，而是 texture graph

在 CPU 视角里，滤镜常常被写成这样：

func applyFilter(_ image: UIImage) -> UIImage {
    // decode -> process -> encode
}

这个模型简单，但它把图像当成普通对象。问题是，图片一旦变成 UIImage 或 CGImage，你很可能已经发生了 CPU 可见内存、解码、格式转换、甚至 GPU readback。

Metal 里更合适的思路是：

source texture
  -> color transform pass
  -> blur pass
  -> LUT pass
  -> blend pass
  -> drawable / output texture

也就是说，滤镜系统的核心对象应该是 MTLTexture，而不是 UIImage。

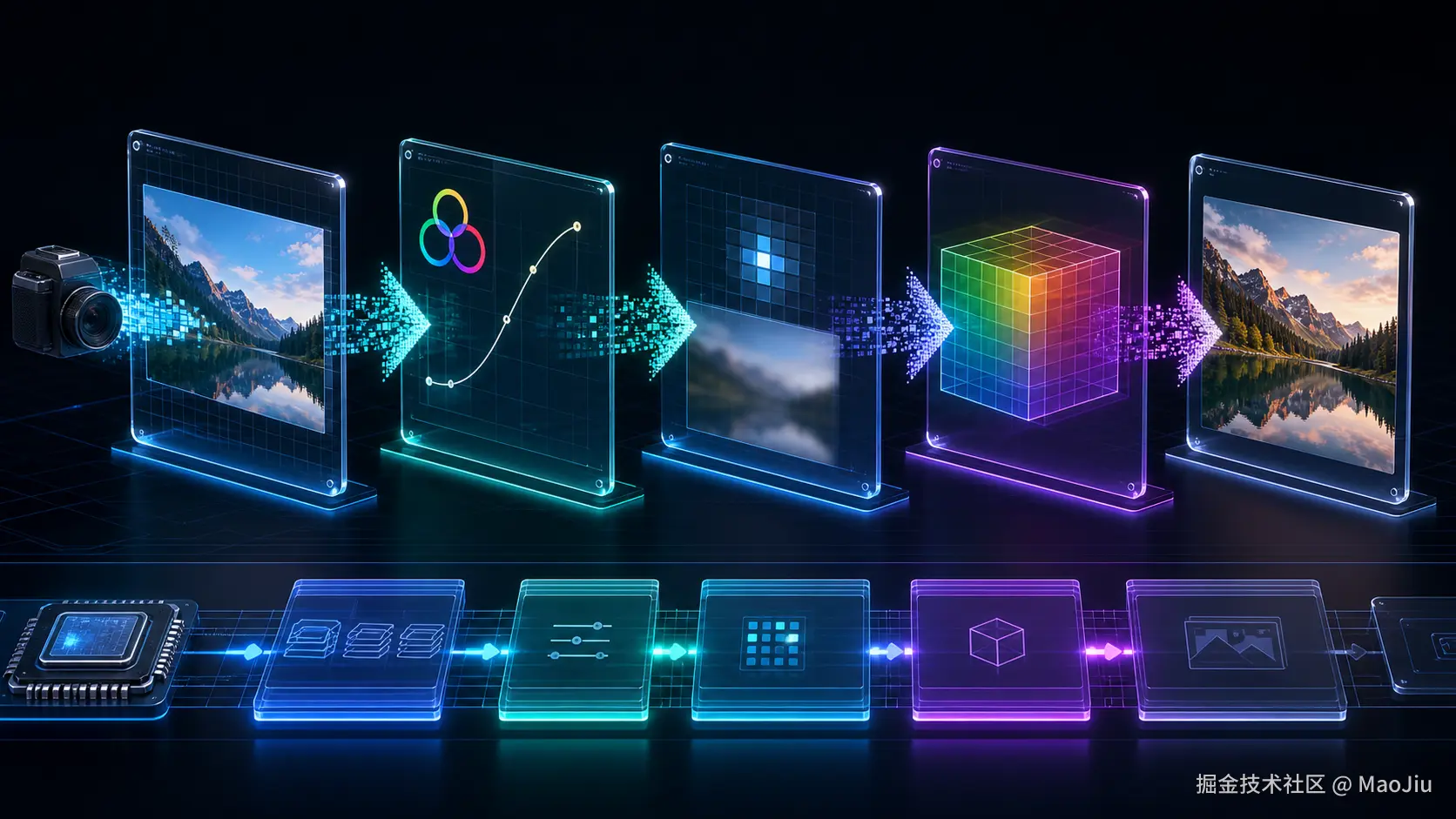

metal-ai-pipeline.png 一条比较健康的链路通常长这样：

  1. 输入层：图片、相机帧、视频帧
  2. 纹理绑定层：MTKTextureLoader 或 CVMetalTextureCache
  3. 滤镜图：Core Image、MPS、自定义 compute pass 混合编排
  4. 中间纹理池：复用临时纹理，避免每帧分配
  5. 输出层：MTKView、AVAssetWriter、文件导出

这里最重要的原则是：中间过程尽量不要回到 CPU。你可以在调试时把纹理读出来看结果，但不要把 readback 放进正式链路。

2. Core Image、MPS、自定义 Metal 怎么选

很多文章会把这三者当成平级方案，其实工程里更像三层工具箱。

Core Image：表达滤镜意图

Core Image 适合快速搭建图片编辑能力。它的价值是滤镜丰富、API 友好、颜色处理能力成熟，而且可以和 Metal 后端结合。

let device = MTLCreateSystemDefaultDevice()!
let ciContext = CIContext(mtlDevice: device)

let input = CIImage(mtlTexture: texture, options: [.colorSpace: colorSpace])
let filter = CIFilter.colorControls()
filter.inputImage = input
filter.saturation = 1.2
filter.contrast = 1.08

适合放在这些位置：

  • 常见调色参数：曝光、对比度、饱和度、色温
  • 产品早期快速验证滤镜效果
  • 静态图编辑、非极限实时链路

但 Core Image 有两个容易被忽略的点：

  • CIImage 是惰性计算，真正执行发生在 render 阶段
  • 复杂链式滤镜不等于免费，最后仍然会落到实际 GPU pass 和中间纹理上

所以它适合作为“效果表达层”，但如果你需要严格控制每个 pass 的调度和中间资源，还是要回到 Metal 管线。

MPS：使用系统优化过的标准算子

MPS 适合标准、高频、计算密集的图像算子，比如：

  • MPSImageGaussianBlur
  • MPSImageLanczosScale
  • MPSImageSobel
  • MPSImageConvolution
  • MPSImageHistogram

示例：

let blur = MPSImageGaussianBlur(device: device, sigma: 8)
blur.encode(commandBuffer: commandBuffer,
            sourceTexture: source,
            destinationTexture: destination)

MPS 的优势不是“代码少”，而是你把一个成熟算子交给系统实现。模糊、缩放、卷积这类算法，Apple 已经针对 GPU、纹理格式、采样路径做过优化，通常比业务侧临时写一个 shader 更稳。

它适合放在“标准算法层”：只要算法是常见算子，不需要非常定制，优先考虑 MPS。

自定义 Shader：做产品差异化

自定义 Metal 的价值是完全控制每个像素怎么计算。

#include <metal_stdlib>
using namespace metal;

kernel void toneMap(texture2d<float, access::read> input [[texture(0)]],
                    texture2d<float, access::write> output [[texture(1)]],
                    constant float& exposure [[buffer(0)]],
                    uint2 gid [[thread_position_in_grid]]) {
    if (gid.x >= output.get_width() || gid.y >= output.get_height()) {
        return;
    }

    float4 c = input.read(gid);
    float3 mapped = 1.0 - exp(-c.rgb * exposure);
    output.write(float4(mapped, c.a), gid);
}

适合自定义 shader 的场景：

  • LUT 之外的特殊色彩风格
  • 人像分区调色、蒙版混合
  • 多输入纹理融合
  • 自定义降噪、锐化、边缘增强
  • 相机实时滤镜中的 pass fusion

简单说：Core Image 负责效率，MPS 负责标准算子，自定义 shader 负责产品差异化。

3. 单 pass 和多 pass：性能差距经常来自“组织方式”

很多滤镜可以分成两类。

第一类是单像素操作，也就是当前像素只依赖自己：

  • brightness
  • contrast
  • saturation
  • temperature
  • tint
  • tone mapping
  • 反色、灰度
  • 1D/3D LUT

这类操作非常适合合并。假设你有亮度、对比度、饱和度、色温四个 slider，如果每个 slider 都单独跑一个 pass，就会产生多次纹理读写：

texture A -> brightness -> texture B
texture B -> contrast   -> texture C
texture C -> saturation -> texture D
texture D -> temperature-> texture E

更好的方式是把它们合并到一个 shader：

texture A -> color adjustment shader -> texture B

这种优化通常比你在 shader 里省几次乘法更有价值，因为纹理读写和 pass 切换才是大头。

第二类是邻域采样，也就是当前像素依赖周围像素：

  • blur
  • sharpen
  • convolution
  • sobel edge
  • denoise
  • bloom

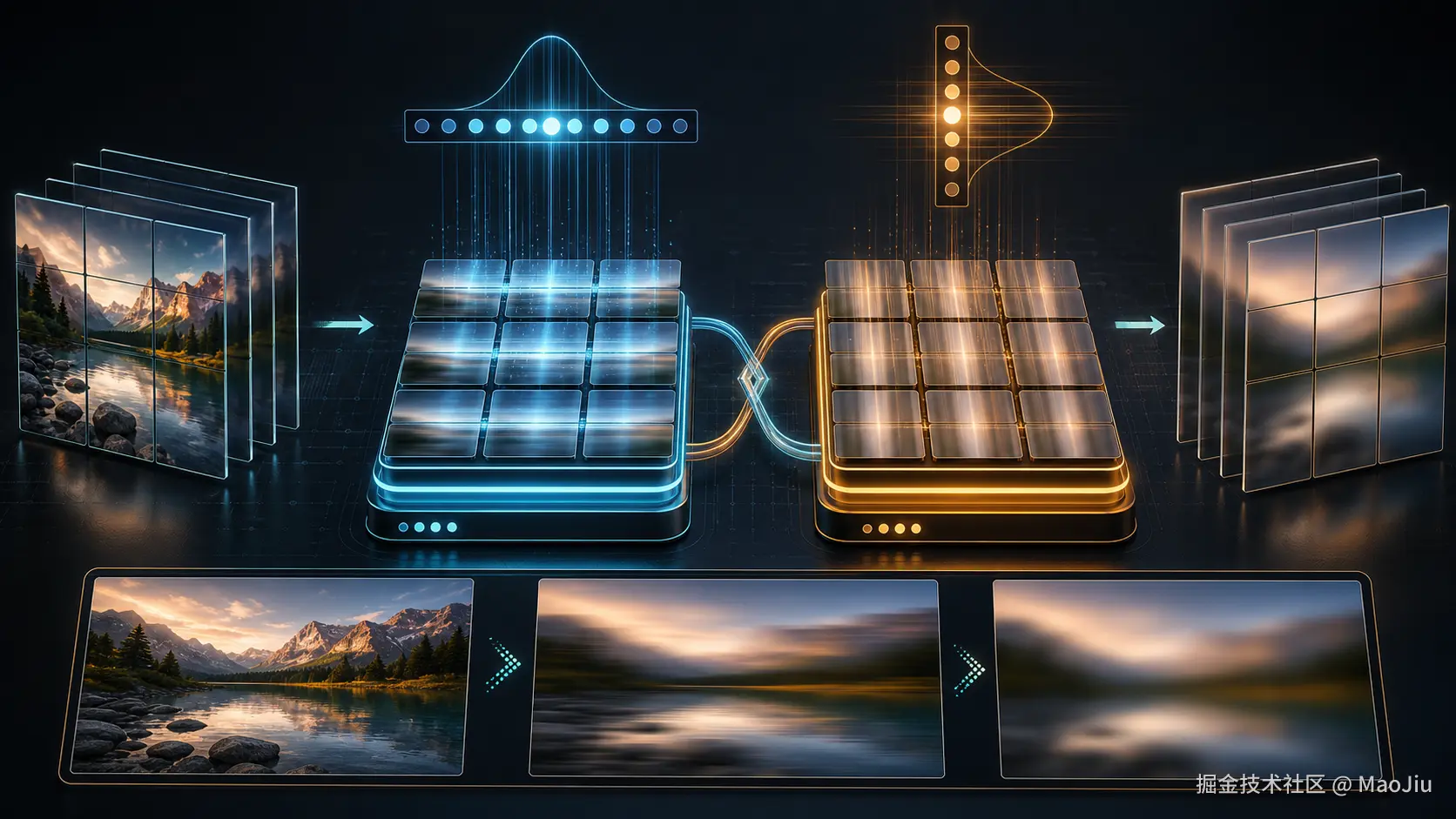

这类算法不能盲目合并。以高斯模糊为例，如果直接做二维卷积，半径越大采样成本越高。工程里更常见的做法是利用高斯核可分离特性，拆成横向和纵向两个 pass。


概念上是这样：

source -> horizontal blur -> temp
temp   -> vertical blur   -> output

如果 blur radius 是 r，二维卷积大致是 O(r * r)，拆成两次一维卷积后变成 O(2r)。这类优化在实时预览里非常明显。

这里会自然引出一个重要结构：ping-pong texture。

你不需要为每一个 pass 都创建一个新纹理，而是维护一组可复用的中间纹理：

final class TexturePool {
    func makeTemporaryTexture(width: Int,
                              height: Int,
                              pixelFormat: MTLPixelFormat) -> MTLTexture {
        // 真实项目里可以按尺寸、格式、usage 做缓存
    }
}

实际项目里还要把 usage 配好：

descriptor.usage = [.shaderRead, .shaderWrite, .renderTarget]
descriptor.storageMode = .private

storageMode = .private 的含义是：这个资源主要给 GPU 用。只要你不需要 CPU 读它，就不要让它对 CPU 友好。

4. 相机实时滤镜：关键是 CVPixelBuffer 到 MTLTexture 的路径

如果处理的是相机预览，输入通常来自 AVCaptureVideoDataOutput 的 CVPixelBuffer。这时最忌讳的是把每帧转成 UIImage。

推荐路径是：

CVPixelBuffer -> CVMetalTextureCache -> MTLTexture -> filter graph -> drawable

大致代码：

var cvTexture: CVMetalTexture?
CVMetalTextureCacheCreateTextureFromImage(
    kCFAllocatorDefault,
    textureCache,
    pixelBuffer,
    nil,
    .bgra8Unorm,
    width,
    height,
    0,
    &cvTexture
)

let texture = CVMetalTextureGetTexture(cvTexture!)

这样做的重点是“绑定”而不是“复制”。你把 CVPixelBuffer 对应的图像内存包装成 Metal 可用的纹理，后续滤镜都在 GPU 里完成。

相机实时链路里还要注意三件事。

第一，所有 pipeline state 尽量预热：

let function = library.makeFunction(name: "toneMap")!
let pipeline = try device.makeComputePipelineState(function: function)

不要在每帧里创建 MTLComputePipelineState。

第二，每帧只做必要调度：

let commandBuffer = commandQueue.makeCommandBuffer()!
filterGraph.encode(input: cameraTexture,
                   output: drawable.texture,
                   into: commandBuffer)
commandBuffer.present(drawable)
commandBuffer.commit()

第三，不要在主线程做像素转换、纹理创建策略计算、滤镜图重建。主线程应该只负责 UI 参数变化，渲染线程消费一份稳定的参数快照。

5. 颜色空间和像素格式：滤镜“不对味”往往不是算法问题

图像处理里一个很常见的坑是：shader 算法看起来没错，但结果发灰、过曝、偏色，或者和系统相册预览不一致。

这通常来自三个地方：

  • sRGB 和 linear RGB 混用
  • bgra8Unorm、bgra8Unorm_srgb、rgba16Float 选择不当
  • CI / Metal / UIKit / AVFoundation 的颜色空间没有统一

普通 UI 展示里，bgra8Unorm 很常见。但如果你要做多轮调色、HDR、强曝光拉伸、bloom，8-bit 格式可能会导致 banding 或精度损失。这时可以在中间 pass 使用 rgba16Float，最后输出再转换到展示格式。

经验上可以这么选：

场景建议格式
普通图片预览bgra8Unorm
UI 最终 drawable跟 MTKView.colorPixelFormat 保持一致
多轮调色/曝光/HDRrgba16Float
LUT 输入根据 LUT 资源格式决定，注意采样精度
视频导出结合编码目标和色彩空间统一处理

另一个建议是：在滤镜系统里显式保存颜色配置，而不是到处隐式依赖默认值。

struct RenderColorConfig {
    let workingColorSpace: CGColorSpace
    let outputColorSpace: CGColorSpace
    let workingPixelFormat: MTLPixelFormat
    let outputPixelFormat: MTLPixelFormat
}

这样后面接 Core Image、Metal shader、视频导出时，不会每一层都偷偷按自己的默认规则处理颜色。

6. 一个可维护的 Filter Graph 应该长什么样

如果项目里只有一个滤镜，直接写一个 Renderer 没问题。但只要产品里出现滤镜栈、参数调节、预设、导出、实时预览，就应该把滤镜抽象成节点。

可以定义一个很薄的协议：

protocol ImageFilterNode {
    var inputCount: Int { get }
    var outputFormat: MTLPixelFormat { get }

    func encode(inputs: [MTLTexture],
                output: MTLTexture,
                commandBuffer: MTLCommandBuffer)
}

然后每个滤镜节点只关心自己的编码：

final class GaussianBlurNode: ImageFilterNode {
    private let blur: MPSImageGaussianBlur

    init(device: MTLDevice, sigma: Float) {
        self.blur = MPSImageGaussianBlur(device: device, sigma: sigma)
    }

    func encode(inputs: [MTLTexture],
                output: MTLTexture,
                commandBuffer: MTLCommandBuffer) {
        blur.encode(commandBuffer: commandBuffer,
                    sourceTexture: inputs[0],
                    destinationTexture: output)
    }
}

真正复杂的部分交给 graph runtime：

  • 根据节点声明分配中间纹理
  • 决定哪些 pass 可以 fusion
  • 处理 ping-pong 纹理
  • 统一 command buffer 编码
  • 在预览和导出之间复用同一套滤镜图

这样做的好处是，滤镜不会散落在 ViewController 或 Flutter plugin 里。后面你要加预设、加视频导出、加批处理，都不用重写算法层。

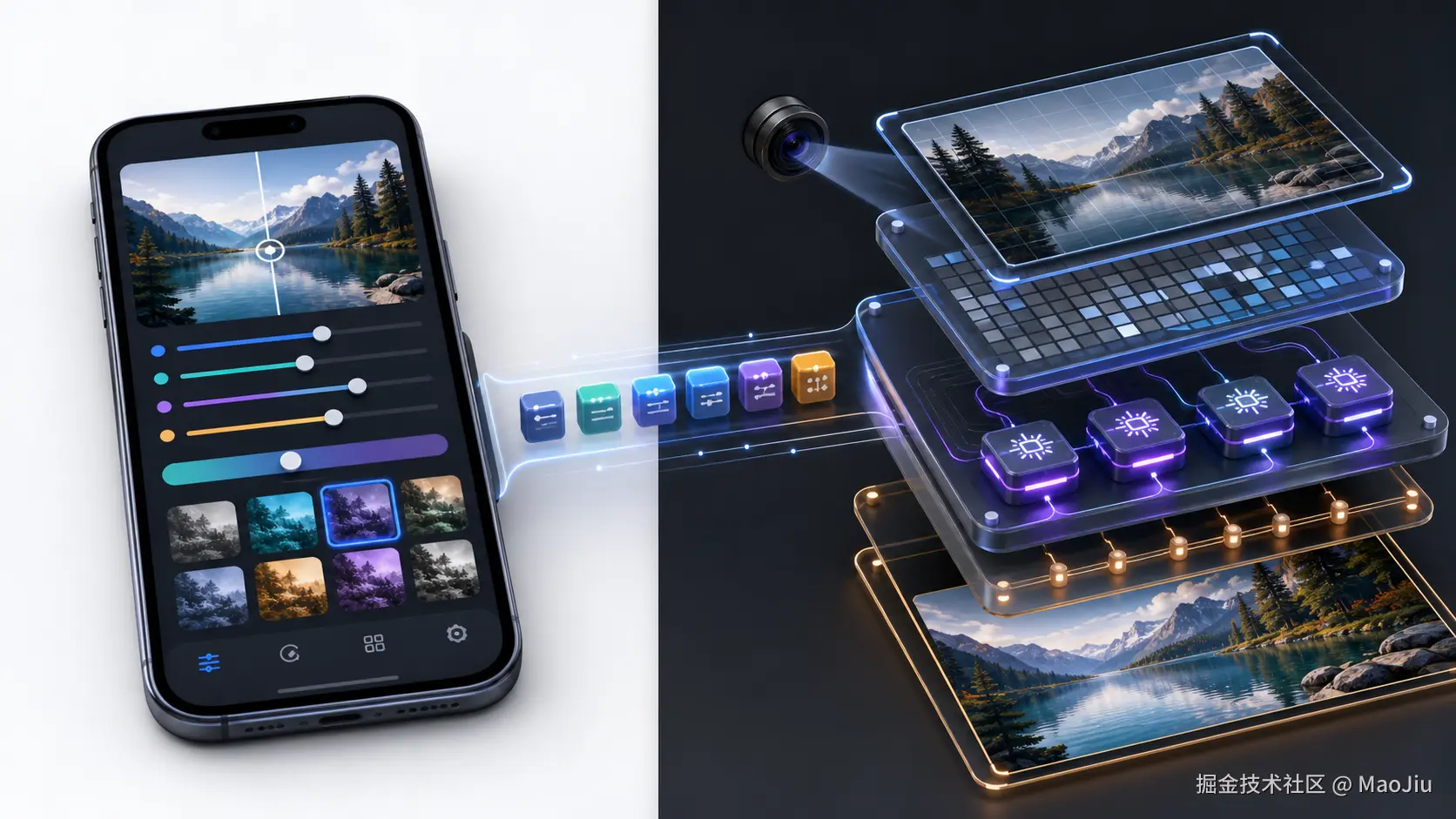

7. Flutter 项目里怎么接：Dart 传参数，Native 处理像素

Flutter 做图片编辑或相机滤镜时，常见错误是把像素数据当普通业务数据跨通道传递。比如每帧从 native 传到 Dart，再从 Dart 传回 native，这条路基本走不远。

更合理的分层是：


Dart 层负责：

  • UI 状态
  • slider 参数
  • 滤镜预设
  • 触发拍照/导出
  • 展示 native texture

iOS 原生层负责：

  • 相机帧接入
  • CVPixelBuffer 到 MTLTexture
  • filter graph
  • MTKView / Flutter Texture 输出
  • 视频编码和图片导出

MethodChannel 只传小参数：

await channel.invokeMethod('updateFilter', {
  'exposure': 0.2,
  'contrast': 1.08,
  'lut': 'cinematic_01',
});

原生层收到后更新参数快照：

struct FilterParameters {
    var exposure: Float
    var contrast: Float
    var lutName: String
}

渲染线程在下一帧读取这份参数。不要让 Dart 层参与每一帧像素计算。

一句话：Flutter 控制意图，Metal 处理像素。

8. 性能定位：先看带宽和同步，再看 shader 算法

很多性能问题并不是 shader 写得不够“数学优化”，而是管线里出现了同步和拷贝。

优先检查这些点：

  • 是否每帧创建 CIContext、MTLCommandQueue、MTLComputePipelineState
  • 是否频繁 makeTexture
  • 是否每个滤镜都输出一个新中间纹理
  • 是否发生了 getBytes、CGImage、UIImage 转换
  • 是否在主线程等待 GPU 完成
  • 是否把多个单像素滤镜拆成了多个 pass
  • 是否用了过高精度的中间格式

调试时可以用 Xcode GPU Frame Capture 看每一帧有哪些 command encoder、创建了多少资源、纹理格式是什么。真正上线前，也建议用 Instruments 看 CPU/GPU 时间线，确认没有主线程等待和内存峰值异常。

如果要快速做判断，可以按这个顺序排查：

  1. 去掉 CPU/GPU readback
  2. 复用 pipeline、context、command queue
  3. 复用中间纹理
  4. 合并单像素颜色 pass
  5. 邻域算法改成可分离或降采样
  6. 再优化 shader 内部采样和分支

优化顺序很重要。先省一次纹理拷贝，通常比在 shader 里省几条 ALU 指令更划算。

9. 小结

Metal 图像处理真正要解决的不是“怎么写一个滤镜”，而是“怎么让一组滤镜长期稳定地跑在 GPU 管线里”。

我会把实践经验压缩成几条：

  • 把 MTLTexture 当成核心数据结构，不要围着 UIImage 设计实时链路
  • Core Image 适合表达常见效果，MPS 适合标准高性能算子，自定义 Metal 适合产品差异化
  • 单像素颜色变换尽量 fusion，邻域算法重点优化采样结构
  • 相机链路优先使用 CVMetalTextureCache，避免每帧转图片
  • 中间纹理要复用，pipeline state 要预热，主线程不要等 GPU
  • Flutter 接入时只跨通道传参数，不跨通道传像素

当这些原则都做到后，Metal 滤镜系统就不再只是一个 demo shader，而是一套可以支撑实时预览、图片编辑、视频导出和跨端 UI 的图像处理运行时。
