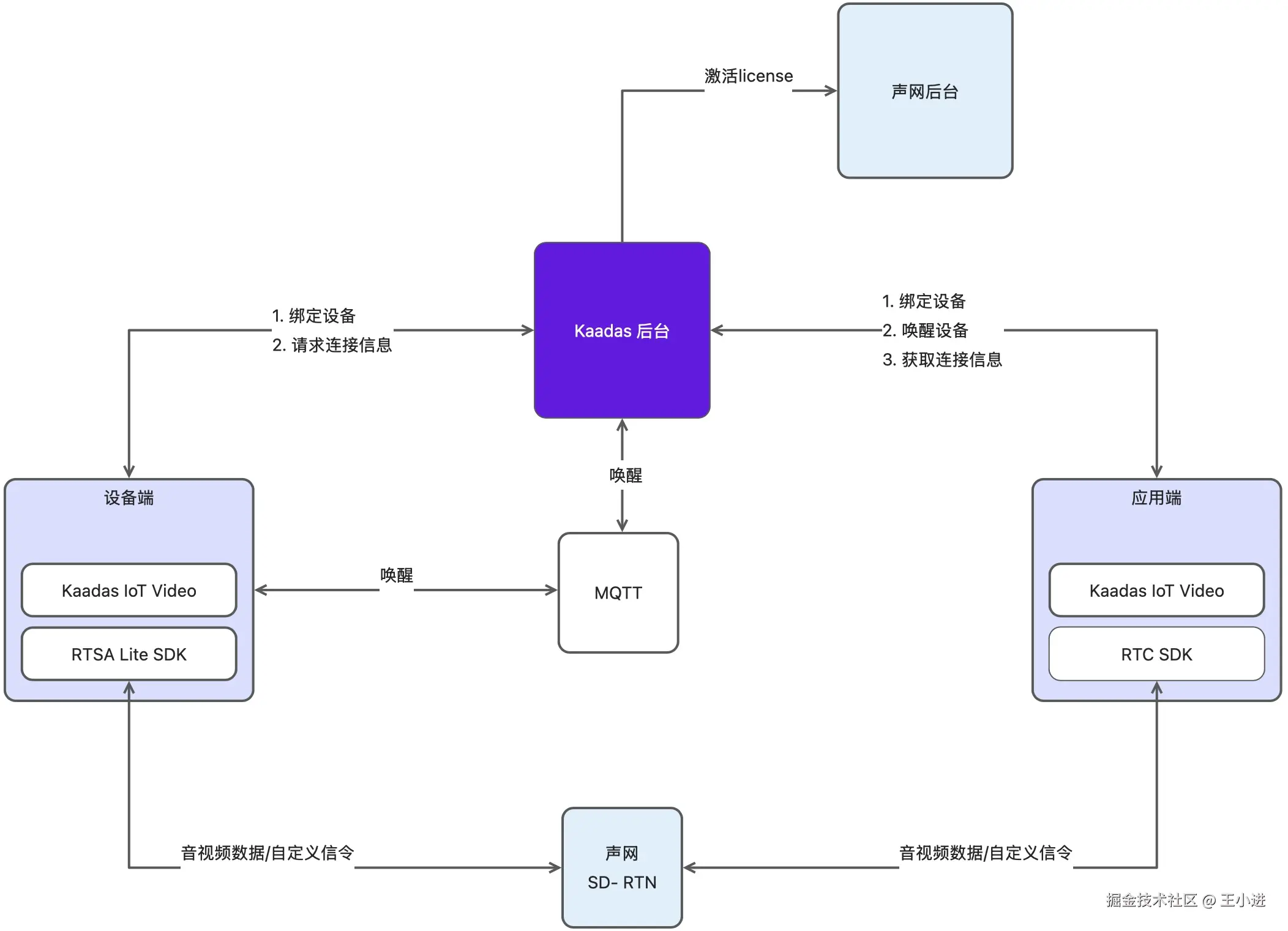

整体方案

接入流程与所需信息

设备连接信息

字段名	类型	说明
AppId	string	项目唯一标识，声网生成
license	string	一机一码，声网生成
channel	string	频道，每设备唯一，服务端生成
crypto_enable	bool	是否加密，服务端配置
crypto_mode	int	加密方式，服务端配置
crypto_key	string	密钥，用于加密音视频数据，服务端生成
device_uid	int	设备端用户id，对应声网uid，服务端生成
token	string	动态密钥，声网用 Token 对用户加入频道进行鉴权，服务端生成
area_code	int	访问区域，限定SDK访问指定区域声网服务器，服务端配置

APP连接信息

字段名	说明
AppId	项目唯一标识，声网生成
channel	频道，每设备唯一，服务端生成
crypto_enable	是否加密，服务端配置
crypto_mode	加密方式，服务端配置
crypto_key	密钥，用于加密音视频数据，服务端生成
device_uid	设备端用户id，对应声网uid，服务端生成，用于APP端区分设备是否加入/离开频道
app_uid	应用端用户id，对应声网uid，服务端配置或生成
token	动态密钥，声网用 Token 对用户加入频道进行鉴权，服务端生成
area_code	访问区域，限定SDK访问指定区域声网服务器，服务端配置

设计技术方案

因声网 SDK有自已的业务规则，部分业务场景不支持或不适合于我们产品品类，为了满足业务与产品化需求，需要制定属于我们业务的流程与信令；同时针对安全、未来多摄、接入Alexa等业务需求，以下事项需要设计与讨论

1. 音视频业务场景（指定清晰度，自适应视频质量，EMCC回放，EMCC下载，多摄多路流，多摄单路流，Alexa）流程设计（接口与信令）
2. 音视频业务场景（指定清晰度，自适应视频质量，EMCC回放，EMCC下载，多摄多路流，多摄单路流，Alexa）自定义信令定义
3. 设备推流策略，连接后是自动，还是通过开流信令启动（自研是通过信令，根据业务需要启动直播/回放推流/指定推流清晰度）
4. license与token有效期（当前声网定义的最长是24小时），及更新机制
5. channel 名称规则：设备did_类型_类型参数

• • 类型取值：defualt（缺省），live（直播），playback（回放）。缺省通道用于创建数据流，接收控制信令，APP与设备端初始化后，缺省加入；直播通道用于直播音视频数据据收发；回放通道，用于回放音视频数据收发
  • defualt类型参数，当前缺省为0
  • live直播类型参数：当前缺省为0，未来扩展多摄多路流时，取值0/1/2/3区分
  • playback回放类型参数：取值为app uid，用于隔离不同用户同时查看回放与直播
  • channel名称示例：000001_default_0，000001_live_0，000001_playback_1001
  • 服务器端需以设备did，作为channel前缀，生成设备与应用的token
  • 设备端与应用端，自行拼接缺省通道，如000001_default_0
  • 直播通道与回放通道，由应用端生成，通过控制信令（开始实时音视频播放/点播）发给设备端

6. 1. 主要通道：（如000001_default_0），用于创建数据流，接收控制信令，APP与设备端初始化后，缺省加入
7. device/app uid 规则，（对设备与用户uid进行分段，如10000,10001为设备uid，20000，20001为用户uid）
8. 加密方式
9. 考虑未来产品，支持多摄多路流设备，需确定是采用多频道还是单频道传输，返回多个channel或多个设备的uid，及多channel对应的token

服务端开发事项

• 新增声网视频方案元数据，产品关联
• license导入与激活
• 设备绑定：配置与绑定声网连接信息(license/channel/uid/token等）
• 设备连接信息接口（原P2PInfo信息接口）
• token生成与接口

设备端开发事项

• 集成RTSA Lite SDK
• 获取连接信息
• 实现自定义信令
• 实现音视频业务场景功能

应用端开发事项

• 集成RTC SDK
• 获取连接信息
• 实现自定义信令
• 实现音视频业务场景功能
• 视频SDK（KIotVideo) 封装声网方案（原生/ReactNative）

• 视频业务模块开发（原生/ReactNative）

数据流自定义数据帧格式

通过声网SDK连接与加入频道成功后，创建数据流，使用其功能，实现实时状态同步、发送控制信令

根据以下特点与需求定义数据格式：

1. 数据流数据包发送与接收是一发一收，提供可靠有序
2. 每个数据包，最大 1 KB
3. IPC 产品EMMC 回放当天数据有可能超过1 KB大小
4. 数据流已加密数据

综上信令的数据包，超过1KB，需要进行分片传输，无需加密

数据帧格式方案

原自研的音视频传输协议，增加分包字段，数据包超过1000字节，进行分包

  0                   1                   2                   3
 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|                           headerTag                           |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|                           payloadLen                          |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|    version    |    signCode   |    dataType   |   isResponse  |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|  paddingCount |    fin        |                               |
+-+-+-+-+-+-+-+-+                                               +
|                            reserve                            |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+

其中各个字段的含义如下：

• headTag：标记头，占用 4 个字节，采用小端模式，固定值为 0x68999999，用于标识消息的起始位置。
• payloadLen：数据载荷长度，占用 4 个字节，采用小端模式，表示消息体的长度，不包括头部的长度。
• version：通信协议版本，占用 1 个字节，目前版本为 2。
• signCode：加密标识码，占用 1 个字节，取值为 1 或 0，表示消息是否需要进行解密。目前为 0，表示消息不需要进行解密。
• dataType：数据类型，占用 1 个字节，表示消息体中数据的类型。取值为 0 时表示控制信令，取值为 1 时表示音频数据，取值为 2 时表示视频数据，取值为 3 时表示 flv 数据。
• isResponse：是否是应答，占用 1 个字节，取值为 1 或 0。当值为 1 时，表示该消息是应答消息；当值为 0 时，表示该消息不是应答消息。
• paddingCount: 填充计数，占用 1 个字节，取值为 0～255。当加密标识码取值为 1 时，使用AES加密算法，当数据明文长度不足块长度时，需要使用填充字节将其补齐，指示填充的字节数。
• fin: 分包标识，占用 1 个字节，取值为 1 或 0。值为 0 时，数据最后一包；值为 1 时，还有后续数据包；如分包需顺序发送
• reserve：预留字段，占用 6 个字节，目前为 0，用于扩展协议的功能。

数据流自定义控制信令

数据帧头+Payload data（JSON），除了无需发起会话信令外，同原自研音视频信令

信令协议拓展字定义

{
  //...信令数据结构
  "extra":{ //可选
        "did": "000001", //设备did
    }
}

例如

{
    "cmdType": 1001,
    "seq": 1,
    "p2pSessionId": "087813f90d",
    "data": {
      "cameraIndex": 0,
      "videoQuality": 1,
      "channel": "000001_live_0",
    }
    "extra":{
        "did": "000001", //设备did，用于基站（区分子设备）
    }
}

开始实时音视频播放（cmdType:1001）

APP 可选设置音视频播放参数，请求设备使用对应参数
设备应答本次实时播放音视频参数，如果 APP 有设置相关参数，设备检查是否支持：如支持，设置相关参数；不支持或 APP 未设置，使用设备端缺省参数

请求消息样例

{
    "cmdType": 1001, // 命令类型，必选
    "seq": 1, // 消息序号，必选
    "p2pSessionId": "087813f90d", //p2p 会话 Id，用于设备端区分、关联MQTT信令与p2p连接，APP生成
    "data": {
      "cameraIndex": 0,     //摄像头序号，取值 0:默认 1:主摄像头 2:副摄像头 3:后摄
      "videoQuality": 1,   //视频质量，取值 0:设备自动 取值 1:流畅 2:标清 3:超高清，必选
      "channel": "000001_live_0", //通道
    }
    "extra":{ //可选
        "did": "000001", //设备did，用于基站（区分子设备）
    }
}

参数说明

参数名称	参数类型	说明	是否可选
cmdType	int	命令类型	否
seq	int	消息序号	否
cameraIndex	int	摄像头序号，取值 0:默认 1:主摄像头 2:副摄像头 3:后摄	是
videoQuality	int	视频质量，取值 0:设备自动 1:流畅 2:标清 3:超高清	否
p2pSessionId	string	p2p 会话 Id，每次 p2p 连接后随机生成，用于设备端区分 APP	否
channel	string	通道（直播）名称，详见channel 名称规则	否

应答消息样例

{
    "cmdType": 1001, // 命令类型，必选
    "seq": 1, // 消息序号，必选
    "data": {
      "ack": "OK", // 应答状态消息，必选
      "errorCode": 0, // 应答错误码，取值 0:成功 1:失败，详见错误码定义，必选
      "cameraIndex": 0,     //摄像头序号，取值 0:默认 1:主摄像头 2:副摄像头 3:后摄，必选
      "videoCodecId": 0, // 视频编码格式，视频编码格式，取值 0:设备默认 1:H264 2:H265 3:MJPEG，必选
      "videoWidth": 1280, // 视频像素宽度，取值 640/960/1280/1920/2560，必选
      "videoHeight": 720, // 视频像素高度，取值 360/540/720/1080/1440，必选
      "videoFrameRate": 15, // 视频帧率，取值 15/20/30，必选
      "videoQuality": 1, // 视频质量，取值 1:流畅 2:标清 3:超高清，必选
      "videoBitrate": 500, // 视频码率，单位bps，必选
      "audioCodecId": 0, // 音频编码格式，取值 0:AAC 1:PCM 2:g711u，可选
      "audioSampleRate": 16000, // 音频采样率，取值 8000/16000/44100/48000，必选
      "audioNumberOfChannels": 1, // 音频声道数目，取值1/2，必选
      "audioSampleBit": 16, //音频采样位数，取值 8/16，必选
    }
  }

参数说明

参数名称	参数类型	说明	是否可选
cmdType	int	命令类型	否
seq	int	消息序号	否
ack	string	应答状态消息	否
errorCode	int	应答错误码，取值 0:成功 1:失败，详见错误码定义	否
cameraIndex	int	摄像头序号，取值 0:默认 1:主摄像头 2:副摄像头 3:后摄	否
videoCodecId	int	视频编码格式，取值 0:设备默认 1:H264 2:H265 3:MJPEG	否
videoWidth	int	视频像素宽度，取值 640/960/1280/1920/2560	否
videoHeight	int	视频像素高度，取值 360/540/720/1080/1440	否
videoFrameRate	int	视频帧率，取值 15/20/30	否
videoQuality	int	视频质量，取值 1:流畅 2:标清 3:超高清	否
videoBitrate	int	视频码率，单位 bps	否
audioCodecId	int	音频编码格式，取值 0:AAC 1:PCM 2:g711u	否
audioSampleRate	int	音频采样率，取值 8000/16000/44100/48000	否
audioNumberOfChannels	int	音频声道数目，取值 1/2	否
audioSampleBit	int	音频采样位数，取值 8/16	否

停止实时音视频播放 （cmdType:1002）

请求消息样例

{
    "cmdType": 1002,
    "seq": 2,
    "p2pSessionId": "087813f90d",
    "data":{
      "cameraIndex": 0,
      "channel": "通道名"
    }
  	"extra":{ //可选
        "did": "000001", //设备did
    }
}

参数说明

参数名称	参数类型	说明	是否可选
cmdType	int	命令类型	否
seq	int	消息序号	否
cameraIndex	int	摄像头序号，取值 0:默认 1:主摄像头 2:副摄像头 3:后摄	否
p2pSessionId	string	p2p 会话 Id，每次 p2p 连接后随机生成，用于设备端区分 APP	否

应答消息样例

{
    "cmdType": 1002,
    "seq": 2,
    "data": {
      "ack": "OK",
      "errorCode": 0,
      "cameraIndex": 0
    }
}

参数说明

参数名称	参数类型	说明	是否可选
cmdType	int	命令类型	否
seq	int	消息序号	否
ack	string	应答状态消息	否
errorCode	int	应答错误码，取值 0:成功 1:失败，详见错误码定义	否
cameraIndex	int	摄像头序号，取值 0:默认 1:主摄像头 2:副摄像头 3:后摄

开始语音对讲 （cmdType:1003）

APP 可选设置语音对讲参数，请求设备使用对应参数
设备应答本次语音对讲参数，如果 APP 有设置相关参数，设备检查是否支持：如支持，设置相关参数；不支持或 APP 未设置，使用设备端缺省参数

请求消息样例

{
    "cmdType": 1003,
    "seq": 4,
    "p2pSessionId": "087813f90d",
    "data": {
      "channel": "000001_live_0", //通道
    },
    "extra":{ //可选
        "did": "000001", //设备did
    }
}

应答消息样例

{
    "cmdType": 1003,
    "seq": 4,
    "data": {
      "ack": "OK",
      "errorCode": 0,
      "audioCodecId": 0, // 音频编码格式，取值 0:AAC 1:PCM 2:g711u
      "audioSampleRate": 16000, // 音频采样率，取值 8000/16000/44100/48000
      "audioNumberOfChannels": 1, // 音频声道数目，取值1/2
      "audioSampleBit": 16, //音频采样位数，取值 8/16
    }
}

参数说明

参数名称	参数类型	说明	是否可选
audioCodecId	int	音频编码格式，取值 0:AAC 1:PCM 2:g711u	是
audioSampleRate	int	音频采样率，取值 8000/16000/44100/48000	是
audioNumberOfChannels	int	音频声道数目，取值 1/2	是
audioSampleBit	int	音频采样位数，取值 8/16	是

停止语音对讲 （cmdType:1004）

请求消息样例

{
    "cmdType": 1004,
    "seq": 5,
    "p2pSessionId": "087813f90d" //p2p 会话 Id，用于设备端区分、关联MQTT信令与p2p连接，APP生成
    "data": {
        "channel": "000001_live_0", //通道
      },
    	"extra":{ //可选
        "did": "000001", //设备did
    }
}

应答消息样例

{
    "cmdType": 1004,
    "seq": 5,
    "data": {
      "ack": "OK",
      "errorCode": 0
    }
}

开始点播 （cmdType:1005）

APP 点播设备本地视频文件

请求消息样例

{
    "cmdType": 1005,
    "seq": 6,
    "p2pSessionId": "087813f90d",
    "data": {
      "cameraIndex": 0,     //摄像头序号，取值 0:默认 1:主摄像头 2:副摄像头 ，可选
      "startTime": 1614847697, //起始时间，Unix 时间戳，必选
      "endTime": 1614847697, //结束时间，Unix 时间戳，可选
      "sendMode": 0,  //发送方式，0:播放模式（默认）1:下载模式（最快速度以flv格式传输视频文件）
      "channel": "000001_playback_1001", //通道（回放）
    },
    "extra":{ //可选
        "did": "000001", //设备did
    }
}

参数说明

参数名称	参数类型	说明	是否可选
cameraIndex	int	摄像头序号，取值 0:默认 1:主摄像头 2:副摄像头	是
startTime	int	起始时间，Unix 时间戳	否
endTime	int	结束时间，Unix 时间戳	是
sendMode	int	发送方式，0:播放模式（默认）1:下载模式（最快速度以flv格式传输视频文件）	是
channel	string	通道名称（回放），详见channel 名称规则	否

应答消息样例

{
    "cmdType": 1005, // 命令类型，必选
    "seq": 6, // 消息序号，必选
    "data": {
      "ack": "OK", // 应答状态消息，必选
      "errorCode": 0, // 应答错误码，取值 0:成功 1:失败 -1008:文件不存在，详见错误码定义，必选
      "sendMode": 0,  //发送方式，0:播放模式（默认）1:下载模式（最快速度以flv格式传输视频文件）
      "videoFileSize": 0, //视频文件大小，可选
      "videoCodecId": 0, // 视频编码格式，视频编码格式，取值 0:设备默认 1:H264 2:H265 3:MJPEG，必选
      "videoWidth": 1280, // 视频像素宽度，取值 640/960/1280/1920/2560，必选
      "videoHeight": 720, // 视频像素高度，取值 360/540/720/1080/1440，必选
      "videoFrameRate": 15, // 视频帧率，取值 15/20/30，必选
      "videoBitrate": 500, // 视频码率，单位bps，必选
      "audioCodecId": 0, // 音频编码格式，取值 0:AAC 1:PCM 2:g711u，可选
      "audioSampleRate": 16000, // 音频采样率，取值 8000/16000/44100/48000，必选
      "audioNumberOfChannels": 1, // 音频声道数目，取值1/2，必选
      "audioSampleBit": 16, //音频采样位数，取值 8/16，必选
    }
  }

参数说明

参数名称	参数类型	说明	是否可选
cmdType	int	命令类型	否
seq	int	消息序号	否
ack	string	应答状态消息	否
errorCode	int	应答错误码，0:成功 1:失败 -1008:文件不存在，详见错误码定义	否
sendMode	int	发送方式，0:播放模式（默认）1:下载模式（最快速度以flv格式传输视频文件）
videoFileSize	long	下载模式下，视频文件大小	是
videoCodecId	int	视频编码格式，取值 0:设备默认 1:H264 2:H265 3:MJPEG	否
videoWidth	int	视频像素宽度，取值 640/960/1280/1920/2560	否
videoHeight	int	视频像素高度，取值 360/540/720/1080/1440	否
videoFrameRate	int	视频帧率，取值 15/20/30	否
videoBitrate	int	视频码率，单位 bps	否
audioCodecId	int	音频编码格式，取值 0:AAC 1:PCM 2:g711u	否
audioSampleRate	int	音频采样率，取值 8000/16000/44100/48000	否
audioNumberOfChannels	int	音频声道数目，取值 1/2	否
audioSampleBit	int	音频采样位数，取值 8/16	否

停止点播 （cmdType:1006）

点播开始后，APP主动停止/设备点播播放完成/设备点播意外停止发送此信令

请求消息样例

{
    "cmdType": 1006,
    "seq": 7,
    "p2pSessionId": "087813f90d",
    "data": {
      "cameraIndex": 0,     //摄像头序号，取值 0:默认 1:主摄像头 2:副摄像头，可选
      "sendMode": 0,  //发送方式，0:播放模式（默认） 1:下载模式（最快速度以flv格式传输视频文件）
      "reasonCode": 0, // 停止原因，取值 0: 点播完成 1: 意外停止 -1008: 点播文件不存在， 必选
      "channel": "000001_playback_1001", //通道
    },
    "extra":{ //可选
        "did": "000001", //设备did
    }
}

参数说明

参数名称	参数类型	说明	是否可选
cameraIndex	int	摄像头序号，取值 0:默认 1:主摄像头 2:副摄像头	是
sendMode	int	发送方式，0:播放模式（默认） 1:下载模式（最快速度以flv格式传输视频文件）	是
reasonCode	int	停止原因，取值 0: 点播完成 1: 意外停止 -1008: 点播文件不存在	否

应答消息样例

{
    "cmdType": 1006, // 命令类型，必选
    "seq": 7, // 消息序号，必选，
    "p2pSessionId": "087813f90d",
    "data": {
      "ack": "OK", // 应答状态消息，必选
      "errorCode": 0, // 应答错误码，取值 0:成功 1:失败 ，详见错误码定义，必选
    }
  }

参数说明

参数名称	参数类型	说明	是否可选
cmdType	int	命令类型	否
seq	int	消息序号	否
ack	string	应答状态消息	否
errorCode	int	应答错误码，0:成功 1:失败 ，详见错误码定义	否

查询多摄当前画面模式 （cmdType:1007）

多摄单路流，查询多摄当前画面模式

请求消息样例

{
    "cmdType": 1007, // 命令类型，必选
    "seq": 7,  // 消息序号，必选
    "p2pSessionId": "087813f90d",
    "data":{},
    "extra":{ //可选
        "did": "000001", //设备did
    }
}

应答消息样例

{
    "cmdType": 1007, // 命令类型，必选
    "seq": 7, // 消息序号，必选
    "data": {
      "ack": "OK", // 应答状态消息，必选
      "errorCode": 0, // 应答错误码，取值 0:成功 1:失败
      "pictureMode": 0, // /画面模式，取值 0:主摄像头，1:副摄像头，2: 主副摄像头合并（副摄像头在小框），3:主副摄像头合并（主摄像头在小框），必选
    }
  }

参数说明

参数名称	参数类型	说明	是否可选
pictureMode	int	画面模式，取值 0:主摄像头，1:副摄像头，2: 主副摄像头合并（副摄像头在小框），3:主副摄像头合并（主摄像头在小框）	否

设置多摄当前画面模式 （cmdType:1008）

多摄单路流，设置多摄当前画面模式

请求消息样例

{
    "cmdType": 1008, // 命令类型，必选
    "seq": 8, // 消息序号，必选
    "p2pSessionId": "087813f90d",
    "data": {
        "pictureMode": 0, //画面模式，取值 0:主摄像头，1:副摄像头，2: 主副摄像头合并（副摄像头在小框），3:主副摄像头合并（主摄像头在小框）
    },
    "extra":{ //可选
        "did": "000001", //设备did
    }
}

参数说明

参数名称	参数类型	说明	是否可选
pictureMode	int	画面模式，取值 0:主摄像头，1:副摄像头，2: 主副摄像头合并（副摄像头在小框），3:主副摄像头合并（主摄像头在小框）	否

应答消息样例

{
    "cmdType": 1008, // 命令类型，必选
    "seq": 8, // 消息序号，必选
    "data": {
      "ack": "OK", // 应答状态消息，必选
      "errorCode": 0, // 应答错误码，取值 0:成功 1:失败 ，必选
    }
}

操作云台 （cmdType:1009）

云台机，操作云台

• 设备上下左右操作过程中到顶，设备需再次应答到顶错误码（-1009）
• APP 上、下、左、右操作结束，需再次发送停止
• APP 360环视操作，退出直播页面，需再次发送停止

请求消息样例

{
    "cmdType": 1009, // 命令类型，必选
    "seq": 9, // 消息序号，必选
    "p2pSessionId": "087813f90d",
    "data": {
        "ptzAction": 0, //操作云台类型，取值 0:停止，1:上，2:下，3:左，4:右，5:360环视，6:云台矫正
    },
    "extra":{ //可选
        "did": "000001", //设备did
    }
}

参数说明

参数名称	参数类型	说明	是否可选
ptzAction	int	操作类型，取值 0: 停止，1:上，2:下，3:左，4:右，5:360环视，6:云台矫正	否

应答消息样例

{
    "cmdType": 1009, // 命令类型，必选
    "seq": 8, // 消息序号，必选
    "data": {
      "ack": "OK", // 应答状态消息，必选
      "errorCode": 0, // 应答错误码，取值 0:成功， 1:失败，-1009: 云台操作到顶，必选
      "ptzAction": 0 //操作云台类型，取值 0:停止，1:上，2:下，3:左，4:右，5:360环视，6:云台矫正
    }
}

本地录像按月查询 （cmdType:1010）

云台机回放，按月查询录像情况，返回每天是否有录像

请求消息样例

{
    "cmdType": 1010, // 命令类型，必选
    "seq": 10, // 消息序号，必选
    "p2pSessionId": "087813f90d",
    "data": {
    "year": 2025, //年
    "month": 6, //月
    },
    "extra":{ //可选
        "did": "000001", //设备did
    }
}

参数说明

参数名称	参数类型	说明	是否可选
year	int	年	否
month	int	月	否

应答消息样例

{
    "cmdType": 1010, // 命令类型，必选
    "seq": 10, // 消息序号，必选
    "data": {
      "ack": "OK", // 应答状态消息，必选
      "errorCode": 0, // 应答错误码，取值 0:成功， 1:失败，必选
      "dayList": 10 // 从低位到高位每一比特代表月份的第几天是否有录像，如 10（1010）表示2号与4号有录像
    }
}

参数说明

参数名称	参数类型	说明	是否可选
dayList	int	从低位到高位每一比特代表月份的第几天是否有录像，如 10（1010）表示2号与4号有录像	否

本地录像按起止时间查询 （cmdType:1011）

云台机回放，按起止时间查询录像，返回录像索引与报警索引列表

请求消息样例

{
    "cmdType": 1011, // 命令类型，必选
    "seq": 10, // 消息序号，必选
    "p2pSessionId": "087813f90d",
    "data": {
        "startTime": 1614847697, //起始时间，UTC时间戳 ，必选
        "endTime": 1614847697, //结束时间，UTC时间戳，可选
    },
    "extra":{ //可选
        "did": "000001", //设备did
    }
}

参数说明

参数名称	参数类型	说明	是否可选
startTime	long	起始时间，UTC时间戳	否
endTime	long	结束时间，UTC时间戳	是

应答消息样例

{
    "cmdType": 1011, // 命令类型，必选
    "seq": 10, // 消息序号，必选
    "data": {
        "ack": "OK", // 应答状态消息，必选
        "errorCode": 0, // 应答错误码，取值 0:成功， 1:失败，必选
        "videoList": [
          [1614847697,1614847697], //每个录像片段用一个长度为2的数组表示，格式为：
[startTime, endTime]
        ], //录像索引列表
        "alarmList": [
          [1614847697,1614847697, 1], //每个报警事件用一个长度为3的数组表示，格式为：
[startTime, endTime, alarmType]
        ] //报警索引列表
    }
}

参数说明

参数名称	参数类型	说明	是否可选
videoList	array	录像索引列表，每个录像片段用一个长度为2的数组表示，格式为： [startTime, endTime]	是
alarmList	array	报警索引列表，每个报警事件用一个长度为3的数组表示，格式为： [startTime, endTime, alarmType]	是
startTime	long	起始时间，UTC时间戳	否
endTime	long	结束时间，UTC时间戳	否
alarmType	int	报警类型， 0b01:运动检测md，0b010:音频检测， 0b100: 人形检测human，0b1000:哭声检测，0b10000: 宠物检测pet，0b100000 视频通话，0b1000000:车辆检测vehicle, 0b10000000:人形越界, 0b100000000:车辆越界, 0b1000000000:包裹送达, 0b10000000000:包裹取走, 如果同一时间段触发多种报警（如同时检测到人和车），可用位掩码组合	否

暂停回放 （cmdType:1012）

云台机回放，暂停回放

请求消息样例

{
    "cmdType": 1012, // 命令类型，必选
    "seq": 10, // 消息序号，必选
    "p2pSessionId": "087813f90d",
    "data": {
        "channel": "000001_playback_1001", //回放通道
    },
    "extra":{ //可选
        "did": "000001", //设备did
    }
}

应答消息样例

{
    "cmdType": 1012, // 命令类型，必选
    "seq": 10, // 消息序号，必选
    "data": {
      "ack": "OK", // 应答状态消息，必选
      "errorCode": 0, // 应答错误码，取值 0:成功， 1:失败，必选
    }
}

继续回放 （cmdType:1013）

云台机回放，继续回放

请求消息样例

{
    "cmdType": 1013, // 命令类型，必选
    "seq": 10, // 消息序号，必选
    "p2pSessionId": "087813f90d",
    "data": {
        "channel": "000001_playback_1001", //回放通道
    },
    "extra":{ //可选
        "did": "000001", //设备did
    }
}

应答消息样例

{
    "cmdType": 1013, // 命令类型，必选
    "seq": 10, // 消息序号，必选
    "data": {
      "ack": "OK", // 应答状态消息，必选
      "errorCode": 0, // 应答错误码，取值 0:成功 1:失败 -1008:文件不存在，详见错误码定义，必选
    }
}

回放跳转播放 （cmdType:1014）

云台机回放，跳转播放

请求消息样例

{
    "cmdType": 1014, // 命令类型，必选
    "seq": 10, // 消息序号，必选
    "p2pSessionId": "087813f90d",
    "data": {
      "seekTime":1614847697, //跳转播放时间，UTC时间戳
      "channel": "000001_playback_1001", //回放通道
    },
    "extra":{ //可选
        "did": "000001", //设备did
    }
}

参数说明

参数名称	参数类型	说明	是否可选
seekTime	long	跳转播放时间，UTC时间戳	否

应答消息样例

{
    "cmdType": 1014, // 命令类型，必选
    "seq": 10, // 消息序号，必选
    "data": {
      "ack": "OK", // 应答状态消息，必选
      "errorCode": 0, // 应答错误码，取值 0:成功 1:失败 -1008:文件不存在，详见错误码定义，必选
    }
}

回放进度 （cmdType:1015）

云台机回放，APP查询点播进度，设备主动上报回放进度

以下情况设备主动上报：

• 回放切换录像文件时上报点播进度
• 设备每播放I帧上报点播进度
• 回放完成

请求（APP）或上报（设备）消息样例

{
    "cmdType": 1015, // 命令类型，必选
    "seq": 10, // 消息序号，必选
    "p2pSessionId": "087813f90d",
    "data": {
      "progressTime": 1614847697, //当前播放时间，UTC时间戳；APP查询时可选，设备应答必选；设备上报时progressTime必选，APP应答可选
      "playbackFinish": 0,     //是否播放完成，取值 0:未完成 1:已完成
      "channel": "000001_playback_1001", //回放通道
    },
    "extra":{ //可选
        "did": "000001", //设备did
    }
}

应答消息样例

{
    "cmdType": 1015, // 命令类型，必选
    "seq": 10, // 消息序号，必选
    "data": {
      "ack": "OK", // 应答状态消息，必选
      "errorCode": 0, // 应答错误码，取值 0:成功 1:失败 -1008:文件不存在，详见错误码定义，必选
      "progressTime": 1614847697, //当前播放时间，UTC时间戳；APP查询时可选，设备应答必选；设备上报时progressTime必选，APP应答可选
    }
}

参数说明

参数名称	参数类型	说明	是否可选
progressTime	long	当前播放时间，UTC时间戳	APP请求是，设备上报与应答否
playbackFinish	int	是否播放完成，取值 0:未完成 1:已完成	APP请求是，设备上报与应答否

本地录像指定日期查询 （cmdType:1016）

云台机回放，指定日期查询录像，返回录像索引与报警索引列表

请求消息样例

{
    "cmdType": 1011, // 命令类型，必选
    "seq": 10, // 消息序号，必选
    "p2pSessionId": "087813f90d",
    "data": {
        "year": 2025, //年
    "month": 6, //月
      "day": 1, //日
    },
    "extra":{ //可选
        "did": "000001", //设备did
    }
}

参数说明

参数名称	参数类型	说明	是否可选
year	int	年	否
month	int	月	否
day	int	天	否

应答消息样例

{
    "cmdType": 1011, // 命令类型，必选
    "seq": 10, // 消息序号，必选
    "data": {
        "ack": "OK", // 应答状态消息，必选
        "errorCode": 0, // 应答错误码，取值 0:成功， 1:失败，必选
        "videoList": [
          [1614847697,1614847697], //每个录像片段用一个长度为2的数组表示，格式为：
[startTime, endTime]
        ], //录像索引列表
        "alarmList": [
          [1614847697,1614847697, 1], //每个报警事件用一个长度为3的数组表示，格式为：
[startTime, endTime, alarmType]
        ] //报警索引列表
    }
}

参数说明

参数名称	参数类型	说明	是否可选
videoList	array	录像索引列表，每个录像片段用一个长度为2的数组表示，格式为： [startTime, endTime]	是
alarmList	array	报警索引列表，每个报警事件用一个长度为3的数组表示，格式为： [startTime, endTime, alarmType]	是
startTime	long	起始时间，UTC时间戳	否
endTime	long	结束时间，UTC时间戳	否
alarmType	int	报警类型， 0b01:运动检测md，0b010:音频检测， 0b100: 人形检测human，0b1000:哭声检测，0b10000: 宠物检测pet，0b100000 视频通话，0b1000000:车辆检测vehicle, 0b10000000:人形越界, 0b100000000:车辆越界, 0b1000000000:包裹送达, 0b10000000000:包裹取走, 如果同一时间段触发多种报警（如同时检测到人和车），可用位掩码组合	否

音视频业务场景流程

APP查看实时实频

自定义信令通过RTC/RTSA SDK数据流功能进行传输

设备端收到开始实时音视频播放信令后才进行推流操作

@startuml



participant "APP" as APP
participant "RTC/RTSA SDK" as RTCSDK
participant "服务端" as SERVER
participant "MQTT" as MQTT
participant "设备" as DEVICE





alt 唤醒设备
APP -> SERVER: HTTP 唤醒设备
SERVER -> MQTT: 唤醒设备
MQTT -> DEVICE: 唤醒设备
DEVICE --> MQTT: 应答唤醒设备
MQTT --> SERVER: 应答唤醒设备
SERVER --> APP: 应答唤醒设备
end



opt 获取TOKEN（示例），以服务端方案流程为准
APP -> SERVER: HTTP 获取APP连接设备连接信息
SERVER --> APP: 应答APP连接设备连接信息
end

opt 获取TOKEN（示例），以服务端方案流程为准
DEVICE -> SERVER: HTTP 获取设备连接信息
SERVER --> DEVICE: 应答设备连接信息
end

== 连接初始化 ==

APP-> RTCSDK: 创建并初始化引擎

DEVICE -> RTCSDK: 初始化
RTCSDK --> DEVICE: 回调license验证结果

APP-> RTCSDK: 设置视频属性

DEVICE -> RTCSDK: 连接
DEVICE-> RTCSDK: 加入缺省频道
RTCSDK --> DEVICE: 回调加入频道结果

APP-> RTCSDK: 加入缺省频道
RTCSDK--> APP: 回调加入频道结果




APP -> RTCSDK: 创建数据流（用于自定义信令）

DEVICE -> RTCSDK: 创建数据流（用于自定义信令）


alt 检查设备端是否加入频道
APP->APP: 启动超时检查设备端是否加入频道
RTCSDK--> APP: 通知设备端用户（含其它APP用户）加入频道
end

RTCSDK --> DEVICE: 通知APP用户加入频道

== 发送和接收音视频流 ==
alt 加入直播频道与自定义控制信令
APP-> RTCSDK: 加入直播频道
RTCSDK--> APP: 回调加入频道结果
APP -> RTCSDK: 开始实时音视频播放
RTCSDK --> DEVICE: 开始实时音视频播放
DEVICE-> RTCSDK: 加入直播频道
RTCSDK --> DEVICE: 回调加入频道结果
DEVICE -> RTCSDK: 应答开始实时音视频播放
RTCSDK --> APP: 应答开始实时音视频播放

end
DEVICE -> RTCSDK: 发送音视频数据（直播通道）
RTCSDK --> APP: 接收音视频数据
APP -> RTCSDK: 发送音频数据
RTCSDK --> DEVICE: 接收APP音频数据

alt 自定义控制信令
APP -> RTCSDK: 停止实时音视频播放
RTCSDK --> DEVICE:  停止实时音视频播放
DEVICE -> RTCSDK: 应答停止实时音视频播放
RTCSDK --> APP: 应答停止实时音视频播放
end

== 结束 ==

alt 应用
APP -> RTCSDK: 离开频道（缺省/直播/回放）
RTCSDK --> DEVICE: 通知用户离开频道
DEVICE -> DEVICE: 检查当前APP连接数，如果为0，结束本次视频业务
APP -> RTCSDK: 销毁引擎
end

alt 设备
DEVICE -> RTCSDK: 离开频道（缺省/直播/回放）
RTCSDK --> APP: 通知设备离开频道
DEVICE -> RTCSDK: 销毁引擎
end
















@enduml

APP语音对讲

RTCSDK 支持同时多个用户对讲

APP查看EMMC回放视频

相关链接

门铃声网方案-APP预研

kaadasrd.yuque.com/kaxmf9/cyux…

申请和使用 License

doc.shengwang.cn/doc/rtsa/c/…

使用 Token 鉴权

doc.shengwang.cn/doc/rtc/and…

生成 Token

#include <cstdlib>
#include <iostream>

#include "../src/RtcTokenBuilder2.h"

using namespace agora::tools;

int main(int argc, char const *argv[]) {
    (void)argc;
    (void)argv;

    // 获取环境变量 AGORA_APP_ID 的值。请确保你将该变量设为你在声网控制台获取的 App ID
    const char *env_app_id = getenv("AGORA_APP_ID");
    std::string app_id = env_app_id ? env_app_id : "";
    // 获取环境变量 AGORA_APP_CERTIFICATE 的值。请确保你将该变量设为你在声网控制台获取的 App 证书
    const char *env_app_certificate = getenv("AGORA_APP_CERTIFICATE");
    std::string app_certificate = env_app_certificate ? env_app_certificate : "";
    // 将 channelName 替换为需要加入的频道名
    std::string channel_name = "channelName";
    // 填入你实际的用户 ID
    uint32_t uid = "uid";
    // Token 的有效时间，单位秒
    uint32_t token_expiration_in_seconds = 3600;
    // 所有的权限的有效时间，单位秒，声网建议你将该参数和 Token 的有效时间设为一致
    uint32_t privilege_expiration_in_seconds = 3600;
    std::string result;

    std::cout << "App Id:" << app_id << std::endl;
    std::cout << "App Certificate:" << app_certificate << std::endl;
    if (app_id == "" || app_certificate == "") {
        std::cout << "Need to set environment variable AGORA_APP_ID and "
            "AGORA_APP_CERTIFICATE"
            << std::endl;
        return -1;
    }
    // 生成 Token
    result = RtcTokenBuilder2::BuildTokenWithUid(
        app_id, app_certificate, channel_name, uid, UserRole::kRolePublisher,
        token_expiration_in_seconds, privilege_expiration_in_seconds);
    std::cout << "Token With Int Uid:" << result << std::endl;

    return 0;
}

多频道发流和单频道多路发流

doc.shengwang.cn/doc/rtsa/c/…

发送和接收数据流 (Data Stream)

doc.shengwang.cn/doc/rtsa/c/…
