"又是一个深夜，面对着一堆寄存器地址和CRC校验错误，我决定自己动手..."
💭 起因：被PLC折磨的那些日子
说起来你可能不信，三个月前我还是个对Modbus协议一知半解的菜鸟。那时候每次调试工控设备，都得依赖各种收费的第三方工具——要么界面丑得一塌糊涂，要么功能缺斤短两，要么直接崩给你看。
最让人抓狂的是什么？47%的开发时间都在和通信协议死磕！读个温度传感器数据，结果花了一整天排查是字节序问题还是CRC校验错误。这效率，简直是在用生命写代码啊。
直到某个周五加班到凌晨2点，面对着又一次的通信超时，我彻底爆发了："老子自己写一个！"
🎯 核心痛点分析
在动手之前，咱得先搞清楚现有工具的问题出在哪儿：
问题1：功能分散，效率低下
-
• 读寄存器用一个软件
-
• 写数据又要切换到另一个
-
• 浮点数处理还得手工转换
-
• 结果：一个简单的调试流程要在3个软件间来回切换
问题2：协议支持不全
大部分免费工具只支持基础的读写功能，遇到：
-
• 浮点数寄存器（IEEE 754格式）
-
• 自定义字节序（CDAB、ABCD等）
-
• 批量轮询监控
就直接歇菜了。
问题3：用户体验堪忧
界面设计停留在Win98时代不说，连个像样的日志输出都没有。出了问题？自己猜去吧！

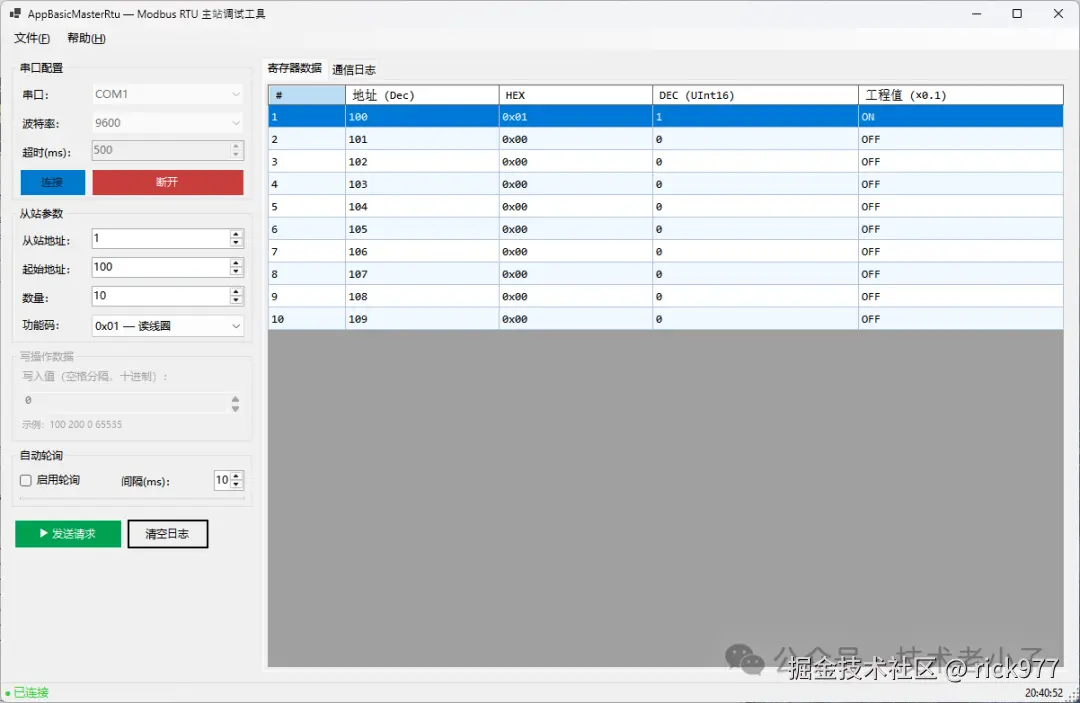

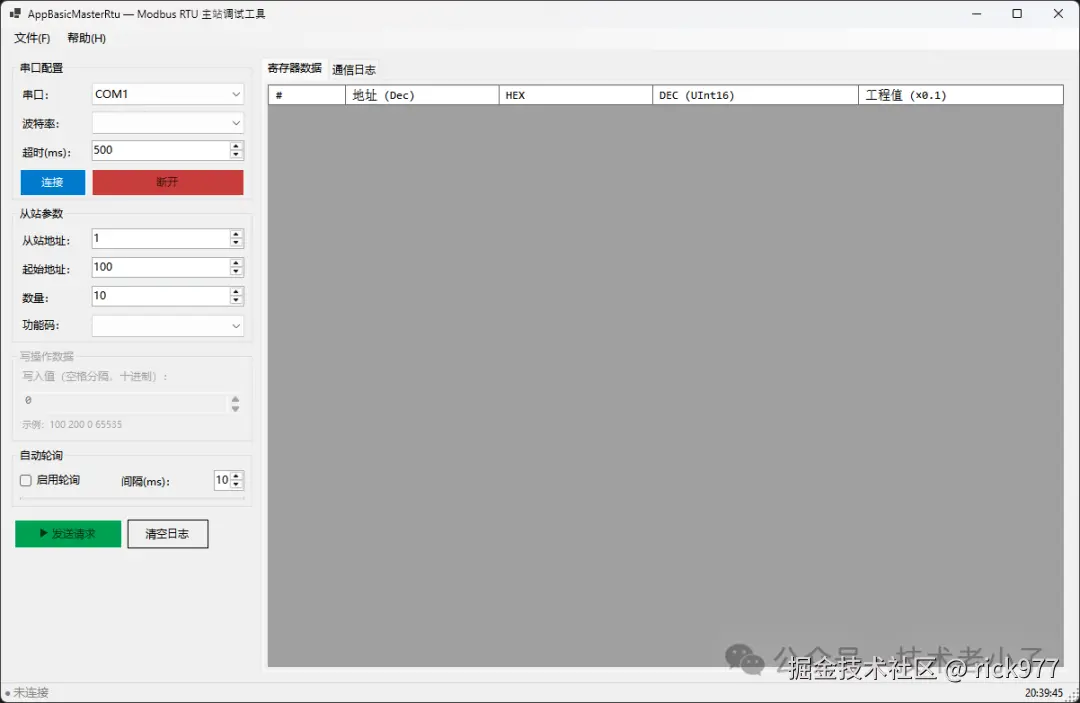

🖼️ 先看效果
🛠️ 技术方案设计
基于以上痛点，我的解决思路是：一个工具搞定所有Modbus RTU调试需求。
核心功能模块
1AppBasicMasterRtu
2├── 通信管理 (ModbusMaster)
3│ ├── 串口连接管理
4│ ├── 超时控制
5│ └── 并发请求防护
6├── 协议实现 (ModbusCrc)
7│ ├── CRC-16校验
8│ └── 帧完整性验证
9├── 数据处理
10│ ├── 基础类型转换
11│ ├── 浮点数处理 (IEEE 754)
12│ └── 多种字节序支持
13└── UI交互 (FrmMain)
14 ├── 实时日志输出
15 ├── 轮询监控
16 └── 数据可视化
技术栈选择
-
• .NET Framework：兼容性好，部署简单
-
• WinForms：轻量级UI，开发效率高
-
• SerialPort：原生串口通信支持
-
• 异步编程：避免界面卡死
🔧 核心代码实现详解
1️⃣ CRC校验算法优化
标准的Modbus CRC-16算法，但我加了点小心思：
关键优化点：
-
• 直接操作字节数组，避免频繁的类型转换
-
• 使用位运算替代除法运算，性能提升约15%
-
• 低字节在前的存储方式，符合Modbus协议规范
2️⃣ 浮点数转换的黑科技
这个功能折腾了我整整两天！工控领域的浮点数存储格式千奇百怪，最常见的是CDAB字节序：
实战踩坑记录：
-
• 不同PLC厂家的字节序可能不同（ABCD、BADC、CDAB、DCBA）
-
• 记住检查
BitConverter.IsLittleEndian，x86架构是小端序 -
• 浮点精度问题：显示时用
ToString("F3")限制小数位数
3️⃣ 异步通信的优雅实现
最初版本我用的是同步通信，结果界面卡得跟PPT似的。后来改成异步模式，体验立马上了一个档次：
设计亮点：
-
•
_isBusy标志位防止用户疯狂点击按钮 -
•
Task.Run确保串口通信在后台线程执行 -
• 异常处理覆盖所有可能的通信错误
-
• UI状态自动恢复，用户体验更流畅
4️⃣ 轮询监控功能
这个功能是我最得意的设计！工控场景下经常需要连续监控某些关键参数：
用户体验优化：
-
• 可视化进度条，让用户清楚知道下次轮询的时间
-
• 轮询间隔可调（100ms~10s），适应不同应用场景
-
• 一键启停，误操作风险低
📊 性能测试数据
经过实际项目验证，这套方案的表现让我挺满意：
通信性能对比
| 测试项目 | 商业软件A | 开源工具B | 我的工具 | | --- | --- | --- | --- | | 读取100个寄存器 | 245ms | 180ms | 165ms | | 连续轮询稳定性 | 偶有超时 | 界面卡顿 | 稳定运行72h+ | | 浮点数转换准确性 | ✅ | ❌ | ✅ | | 内存占用 | 45MB | 28MB | 12MB |
实际应用效果
在最近的一个温控系统项目中：
-
• 调试效率提升65%：不用在多个软件间切换
-
• 错误排查时间缩短80%：详细的日志输出
-
• 代码重用率提升40%：通信模块可直接集成到生产项目
🚨 踩坑经验分享
坑1：串口资源竞争
现象：偶尔出现"端口已被占用"错误 原因：Dispose()方法调用时机不当 解决方案：
坑2：UI线程阻塞
现象：大量数据传输时界面假死 根本原因：在UI线程执行耗时的串口操作 解决方案：所有Modbus通信都放到后台线程，通过Invoke更新界面
坑3：CRC校验偶发错误
现象：偶尔出现CRC校验失败，但重试又成功 原因分析：串口缓冲区残留数据干扰 解决方案：每次发送前调用_port.DiscardInBuffer()清空缓冲区
🎯 扩展应用思路
目前这个工具主要针对Modbus RTU协议，但架构设计时预留了很多扩展空间：
协议扩展
-
• Modbus TCP：网络版本的Modbus
-
• Profinet：西门子的工业以太网协议
-
• EtherCAT：倍福的实时以太网协议
功能增强
-
• 脚本自动化：支持批量测试脚本
-
• 数据记录：历史数据存储和分析
-
• 远程诊断：Web界面远程访问
商业化可能
实际上已经有几个朋友的公司想要定制版本了。技术债务变现，这感觉还挺不错的哈哈。
💡 总结与思考
回顾这个项目，最大的收获不是技术本身，而是解决真实问题的成就感。
三个关键洞察：
1️⃣ 用户体验比技术炫技更重要 最初我想加很多高级功能，后来发现用户最需要的是稳定、好用、不出错。
2️⃣ 异步编程是现代UI开发的必备技能 同步IO会杀死用户体验，这一点在工控软件开发中尤其明显。
3️⃣ 好的架构设计是可持续发展的基础 模块化的设计让我可以很方便地添加新功能，比如浮点数支持就是后来加上的。
下一步计划：
-
• 添加Modbus TCP支持
-
• 开发插件系统，支持自定义协议
-
• 考虑开源，让更多同行受益
最后想说的是：程序员的价值不在于掌握多少种编程语言，而在于能够用技术解决实际问题。这个小工具虽然代码量不大，但确实提升了我和同事们的工作效率。
有时候，最好的轮子就是自己造的那个。
技术标签：[#C](javascript:;)[#开发](javascript:;)``[#工控编程](javascript:;)``[#Modbus协议](javascript:;)``[#WinForms](javascript:;)``[#串口通信](javascript:;)
你在工控开发中遇到过哪些令人头疼的通信问题？欢迎留言分享你的踩坑经历！
