Clickhouse 架构详解

ClickHouse 是一款开源、高性能、列式存储的实时联机分析处理（OLAP）数据库，由俄罗斯 Yandex 公司研发。它彻底区别于 MySQL 这类行式事务数据库（OLTP），核心优势是海量数据秒级分析、超高压缩比、低存储成本、支持实时写入。

本文摒弃晦涩的学术术语，用通俗化逻辑、底层原理、实战代码、运维规范全方位拆解 ClickHouse 架构，帮助读者从「会用」进阶到「懂原理、会调优、能落地」。

一、核心定位与底层设计思想（架构基石）

想要读懂 ClickHouse 架构，首先要理解它的设计初衷：专门解决「海量结构化数据的快速统计分析」问题，放弃了传统数据库的事务、高频更新能力，极致优化查询和写入性能。其核心设计思想有5个核心维度，也是它性能碾压传统大数据组件的关键。

1.1 列式存储：OLAP 场景的最优解

传统 MySQL 是行式存储，存储逻辑为「一行所有字段连续存储」，适合增删改查、单条数据查询；而 ClickHouse 采用纯列式存储，存储逻辑为「同一列的所有数据连续存储」。

通俗举例：一张用户行为表包含用户ID、姓名、访问时间、页面地址、停留时长5个字段。若需要统计「今日平均停留时长」，行式数据库需要读取整行5个字段数据，而列式数据库仅需读取「停留时长」一列数据，IO 开销直接降低 80% 以上。

同时，同列数据数据类型一致、特征相似，可实现超高压缩比（常见压缩比 3:1~10:1），大幅降低磁盘存储和读取开销。

1.2 向量化执行：批量数据计算，碾压逐行计算

普通数据库执行SQL时，是「逐行读取、逐行计算」，CPU 频繁切换指令，效率极低。ClickHouse 内置向量化执行引擎，默认将 8192 行数据封装为一个向量块，基于 CPU SIMD 指令实现「单指令批量处理多行数据」。

该设计让数据计算效率提升 3~5 倍，彻底消除了单行计算的 CPU 冗余开销，是其大查询秒级返回的核心原因之一。

1.3 稀疏索引：平衡索引效率与存储开销

传统数据库为每行数据建立索引，索引体积甚至超过数据本身，海量数据场景完全不可用。ClickHouse 采用稀疏主键索引，默认每 8192 行（索引粒度 index_granularity）建立一个索引标记。

索引文件仅记录每8192行的主键最大值、数据磁盘偏移量，索引体积极小、加载极快。查询时先通过索引过滤无效数据块，再精准读取目标数据，完美平衡了索引查询效率和存储成本。

1.4 后台数据合并：有序存储优化查询

ClickHouse 支持高并发实时写入，写入时不会立即排序合并数据，而是批量生成小数据块，避免写入阻塞。后台线程会异步对小数据块进行合并、排序、去重、聚合，最终生成有序的大文件。

该设计实现了「高吞吐写入」和「有序高效查询」的双赢，也是 MergeTree 引擎的核心设计逻辑。

1.5 无锁架构+线程池复用

ClickHouse 核心读写逻辑采用无锁设计，避免多线程锁竞争开销；同时内置固定线程池，复用线程资源，杜绝频繁创建销毁线程的性能损耗，高并发场景稳定性极强。

二、ClickHouse 整体分层架构（全局总览）

ClickHouse 整体架构分为四层核心架构+辅助组件，从请求接入到数据存储层层解耦，结构清晰、职责单一，同时支持单机和集群两种部署模式。

2.1 整体四层核心架构

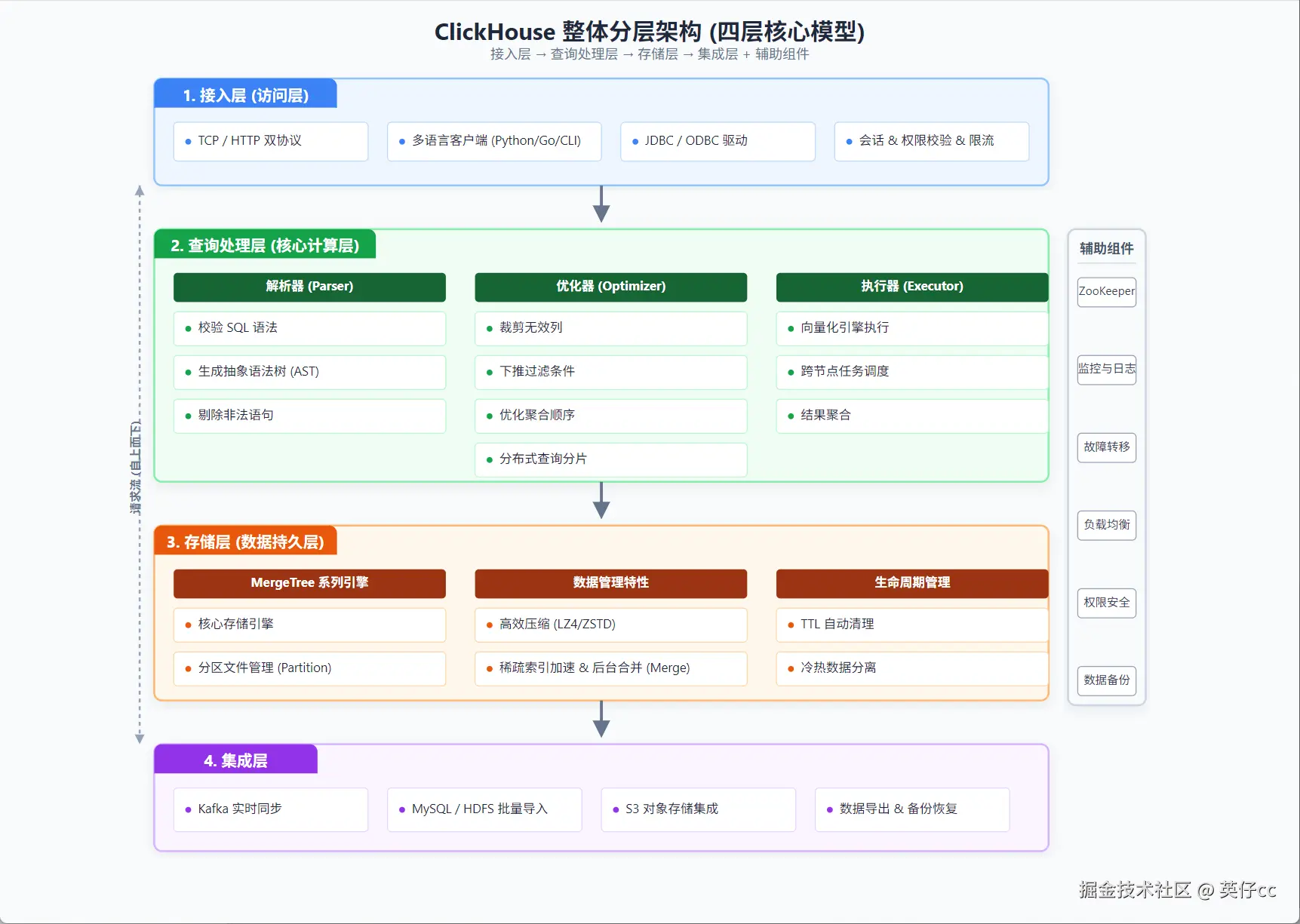

Clickhouse 整体分层架构.png

1. 接入层（访问层）

负责接收客户端请求，支持多种通用协议，适配各类业务场景。支持 TCP、HTTP 双协议，兼容 JDBC/ODBC、Python、Go、命令行客户端等各类接入方式，同时管理用户会话、权限校验、请求限流等基础能力。

2. 查询处理层（核心计算层）

整个架构的大脑，负责SQL的全流程处理，分为三个核心模块：

  • 解析器：校验SQL语法，将SQL语句解析为抽象语法树，剔除非法语句；
  • 优化器：自动优化SQL执行逻辑，例如裁剪无效列、下推过滤条件、优化聚合顺序、分布式查询分片；
  • 执行器：基于向量化引擎执行计算，分布式场景下负责跨节点任务调度、结果聚合。
3. 存储层（数据持久层）

ClickHouse 的核心底座，负责数据落地、索引管理、文件合并、冷热数据清理。核心为MergeTree 系列存储引擎，所有业务核心表均基于此系列引擎构建，其他引擎仅作为辅助。数据以分区文件、标记文件、索引文件的形式持久化在磁盘，支持数据压缩、分区管理、TTL 自动清理。

4. 集成层

负责与外部系统联动，支持 Kafka、MySQL、HDFS、S3 等数据源的实时同步、批量导入，同时支持数据导出、备份恢复、监控对接等扩展能力。

2.2 单机架构 vs 分布式架构

1. 单机架构

所有组件集成在单个节点，部署简单、运维成本低，适合中小数据量（千万级 ~ 亿级）、测试环境、小型业务分析场景。单机模式下无分片、无副本，数据读写均在本地完成。

2. 分布式架构（生产主流）

基于「分片+副本+协调」架构搭建集群，支撑十亿级、百亿级海量数据，支持高可用、水平扩容，是生产环境标准架构，核心概念如下：

  • 本地表：每个节点真实存储数据的物理表，仅当前节点可读写；
  • 分布式表：逻辑虚拟表，不存储数据，负责将SQL请求分发到所有分片本地表，聚合结果后返回客户端；
  • 分片：将数据均匀拆分到多个节点，实现读写负载分担、容量扩容；
  • 副本：每个分片部署多个副本节点，实现数据高可用，单节点故障不影响业务；
  • ZooKeeper：集群协调核心，负责副本数据同步、节点健康检测、分布式DDL同步、数据合并调度。

三、核心存储引擎：MergeTree 深度解析（架构核心）

存储引擎是 ClickHouse 的灵魂，而 MergeTree 是唯一支持生产核心业务的引擎，所有高性能、高可用能力均基于此实现。其他引擎（Memory、Buffer、CSV 等）仅用于临时数据、数据中转、外部导入。

3.1 MergeTree 核心特性

  • 支持实时高吞吐写入，支持秒级千万级数据写入；
  • 支持分区、主键索引、稀疏索引、数据压缩；
  • 后台异步数据合并，自动整理碎片化数据；
  • 支持 TTL 自动过期清理冷热数据；
  • 支持副本高可用、分布式分片存储。

3.2 MergeTree 核心衍生引擎（生产常用）

原生 MergeTree 仅支持基础存储，官方基于其内核衍生出4个高频实用引擎，适配不同业务场景，附实战建表代码。

1. ReplacingMergeTree（去重引擎）

适用于存在重复数据、需要自动去重的场景（如用户行为重放、数据重试写入）。合并数据时，会根据版本字段保留最新一条数据，删除历史重复数据。

 -- 实战建表：用户访问日志去重表
 CREATE TABLE user_visit_log (
     user_id UInt64 COMMENT '用户ID',
     visit_time DateTime COMMENT '访问时间',
     page_url String COMMENT '访问页面',
     create_version UInt32 COMMENT '数据版本'
 ) ENGINE = ReplacingMergeTree(create_version)
 PARTITION BY toYYYYMM(visit_time) -- 按月分区
 ORDER BY (user_id, visit_time) -- 排序主键（去重依据）
 PRIMARY KEY (user_id)
 TTL visit_time + INTERVAL 30 DAY DELETE; -- 30 天自动清理冷数据
2. SummingMergeTree（预聚合引擎）

适用于指标统计场景，写入明细数据后，后台自动对指定字段求和聚合，查询时直接读取聚合结果，大幅提升统计查询速度。

 -- 实战建表：用户每日访问指标聚合表
 CREATE TABLE user_daily_metric (
     user_id UInt64,
     stat_date Date,
     click_count UInt32 COMMENT '点击次数',
     income Float64 COMMENT '收益金额'
 ) ENGINE = SummingMergeTree
 PARTITION BY toYYYYMM(stat_date)
 ORDER BY (user_id, stat_date)
 -- 自动聚合字段：click_count求和、income求和
 SUMMING COLUMNS (click_count, income);
3. AggregatingMergeTree（复杂聚合引擎）

支持计数、去重、最大值、最小值等复杂聚合，搭配物化视图可实现实时预计算指标，是大屏实时报表的核心方案。

4. MergeTree（原生基础引擎）

仅存储明细数据，无自动聚合、无自动去重，适用于无需预处理的原始日志存储场景。

3.3 MergeTree 数据存储结构

每张 MergeTree 表的数据会按「分区-数据块」分层存储，磁盘核心文件包含：

  • .bin 数据文件：存储真实的列数据，经过高压缩处理；
  • .idx 索引文件：稀疏主键索引，记录每8192行数据的主键和磁盘位置；
  • .mrk 标记文件：记录数据块偏移量，快速定位读取位置；
  • partition 分区目录：按时间/自定义字段分区，实现分区裁剪、批量清理。

四、SQL 查询执行全流程（通俗拆解）

以分布式集群查询为例，完整拆解一条SQL从请求到返回结果的全流程，帮助理解架构运行逻辑：

  1. 请求接入：客户端通过HTTP/TCP发送SQL查询请求，接入层完成权限校验、限流；
  2. SQL解析优化：解析器校验语法，优化器自动下推where过滤条件、裁剪无用列、生成分布式执行计划；
  3. 分布式调度：分布式表将查询任务分发到集群所有分片节点；
  4. 本地数据查询：各分片节点执行本地查询，通过稀疏索引过滤无效数据块，读取目标列数据；
  5. 向量化计算：执行器以向量块为单位完成过滤、聚合、排序计算；
  6. 结果聚合返回：协调节点汇总所有分片结果，合并去重、二次聚合后，返回最终数据给客户端。

五、适用场景与禁用场景（架构适配核心）

ClickHouse 的所有架构设计都为「海量数据实时分析」服务，场景适配是落地关键，用对场景性能翻倍，用错场景完全不可用。

5.1 核心适用场景

  • 实时日志分析：业务日志、服务器日志、网关日志海量存储与实时检索；
  • 用户行为分析：用户点击、浏览、下单行为明细存储、用户画像统计；
  • 实时数据大屏：电商交易额、UV/PV、设备监控指标实时统计展示；
  • 时序数据分析：物联网设备数据、监控指标、时序数据批量分析；
  • 离线批量分析：替代Hive，实现海量数据秒级交互式查询。

5.2 绝对禁用场景

  • 事务业务（OLTP） ：不支持事务、行级锁，无法用于订单、支付、用户账号等需要强一致性的业务；
  • 高频更新/删除：不支持单行高频update/delete，批量更新性能极差；
  • 小数据量频繁查询：架构针对海量数据优化，小数据量场景优势不明显，资源开销高于 MySQL；
  • 关联复杂查询：多表大JOIN性能较弱，不适合复杂多表关联业务。

六、编程实战：核心常用代码示例

本节提供生产高频使用的可运行代码，涵盖建表、写入、查询、物化视图、分区管理核心操作。

6.1 基础建表（标准生产模板）

 -- 业务日志明细表（生产通用模板）
 CREATE TABLE business_log (
     log_id String COMMENT '日志唯一ID',
     app_name String COMMENT '应用名称',
     event_type String COMMENT '事件类型',
     user_id UInt64 COMMENT '用户ID',
     request_time DateTime COMMENT '请求时间',
     cost_time UInt32 COMMENT '请求耗时ms',
     error_msg Nullable(String) COMMENT '错误信息'
 ) ENGINE = MergeTree
 PARTITION BY toDate(request_time) -- 按天分区
 ORDER BY (app_name, event_type, request_time) -- 排序主键
 PRIMARY KEY (app_name, event_type)
 INDEX idx_cost_time cost_time TYPE minmax GRANULARITY 2 -- 二级索引
 TTL request_time + INTERVAL 15 DAY DELETE -- 15 天自动清理
 SETTINGS index_granularity = 8192;

6.2 批量数据写入（高性能推荐）

 -- 批量插入（单次写入 ≥ 1000 行，杜绝单行频繁写入）
 INSERT INTO business_log VALUES
 ('10001','order-service','pay_success',10086,now(),12,NULL),
 ('10002','order-service','pay_fail',10087,now(),56,'余额不足'),
 ('10003','user-service','login',10088,now(),8,NULL);

6.3 实时物化视图（预计算指标）

无需定时任务，写入明细数据自动聚合指标，实现实时大屏：

 -- 创建每日应用事件统计物化视图
 CREATE MATERIALIZED VIEW app_event_mv
 ENGINE = SummingMergeTree
 PARTITION BY toYYYYMMDD(request_time)
 ORDER BY (app_name, event_type, request_time)
 AS SELECT
     app_name,
     event_type,
     toDate(request_time) as stat_date,
     count(log_id) as event_total -- 事件总数
 FROM business_log
 GROUP BY app_name, event_type, stat_date;

6.4 常用运维SQL

 -- 查看表分区
 SELECT partition, name, rows, disk_size FROM system.parts WHERE table = 'business_log';
 ​
 -- 手动触发分区合并（紧急数据整理）
 OPTIMIZE TABLE business_log FINAL;
 ​
 -- 删除指定分区
 ALTER TABLE business_log DROP PARTITION '2026-05-20';

七、生产运维核心要点与性能调优

ClickHouse 的性能上限不仅由架构决定，更依赖规范的运维调优，本节总结生产核心运维规则与避坑点。

7.1 写入运维规范

  • 禁止单行写入：必须批量写入，单次写入1000~10000行，大幅减少小文件生成；
  • 高频写入使用Buffer引擎中转：短时超高并发写入，通过Buffer表聚合数据后批量落地，避免频繁合并；
  • 分区粒度合理：数据量千万级用天分区，亿级用小时分区，杜绝单分区数据过大。

7.2 性能调优核心技巧

  • 主键设计精简：ORDER BY 字段不宜过多，仅保留查询过滤高频字段，减少索引开销；
  • 开启数据压缩：生产默认启用LZ4 压缩，冷数据可开启ZSTD 高压缩算法，节省磁盘空间；
  • 查询条件下推：尽量在WHERE中过滤数据，减少聚合计算的数据量；
  • 避免大JOIN：优先通过预聚合、宽表设计规避多表关联。

7.3 高可用运维要点

  • 集群必须部署ZooKeeper，保障副本同步、故障自动切换；
  • 每个分片至少2个副本，杜绝单节点故障数据丢失；
  • 定时备份元数据与核心数据，定期清理过期分区、碎片化文件；
  • 集群所有节点时区、时间同步，避免时间分区查询异常。

7.4 常见坑点规避

  • ReplacingMergeTree 去重仅在数据合并后生效，实时查询可能存在重复数据，需加FINAL关键字；
  • 后台数据合并会占用CPU、磁盘IO，业务高峰期避免手动触发OPTIMIZE合并；
  • 分区数量不宜过多，单表分区数建议不超过 1000，避免元数据加载缓慢。

八、架构总结与生产最佳实践

ClickHouse 的核心架构优势可以总结为：列式存储降IO、向量化计算提速度、稀疏索引省资源、异步合并保吞吐、分布式架构撑容量，是目前开源领域性价比最高的实时OLAP数据库。

生产落地最佳实践：

  • 中小数据量采用单机部署，大数据量采用「分片+双副本+ZooKeeper」集群架构；
  • 核心业务全部使用MergeTree系列引擎，搭配物化视图实现指标预计算；
  • 严格适配场景，只做分析不做事务、只批量写入不做单行更新；
  • 通过分区、TTL、批量写入、预聚合四大手段，实现性能与运维的最优平衡。
