系统级封装（SiP）作为半导体先进封装核心技术，通过 2D 平面与 3D 垂直堆叠实现多芯片异构集成，在低空经济、商业航天、军用电子等高端领域占据关键地位。3D 堆叠 SIP TR 组件因工作环境严苛，必须采用真空金锡共晶气密性封装，以隔绝水汽、氧气与污染物，提升抗辐射、耐高低温、抗机械冲击能力。
本文系统阐述 3D 堆叠 SIP 技术特征、气密性封装核心工艺（金锡真空共晶融封）、关键设备要求及在高端装备领域的应用价值，重点结合华创 H 系列真空共晶炉的技术优势，解析其如何解决 3D 堆叠多层陶瓷同步焊接、焊料溢出控制等行业痛点，为高可靠 SiP 封装技术研发与产业化提供参考。
01
SiP 与 3D 堆叠技术：
先进电子系统集成的核心路径
系统级封装（System in Package，SiP）自 20 世纪 90 年代兴起，突破单芯片功能局限，将传感器、射频芯片、逻辑芯片、存储芯片、无源元件等异质功能单元，在单个封装体内完成电气与物理集成，直接实现完整系统功能。相比 SoC（片上系统），SiP 具备设计灵活、工艺兼容度高、开发周期短、成本可控等优势，成为小型化、高性能电子系统的首选集成方案。
1、SiP 封装形态：从 2D 平面到 3D 垂直堆叠
2D 平面 SiP：芯片 / 元件平铺于单层基板，通过引线键合、倒装焊实现互连，工艺成熟但集成密度有限，难以满足 TR 组件等射频高密度需求。
3D 堆叠 SiP：采用TSV 硅通孔、微凸点、垂直互连组件实现芯片 / 基板多层垂直叠加，将互连路径从毫米级缩短至微米级，显著降低信号延迟、减少寄生参数、提升功率密度、缩小体积重量。3D 堆叠 TR 组件可将射频收发、电源管理、信号处理等多层电路垂直集成，是相控阵雷达、卫星通信的核心模块。
2、3D 堆叠 SIP TR 组件的高可靠需求
TR（Transmit/Receive）组件作为雷达、通信系统的 “前端核心”，广泛应用于低空经济无人机、商业卫星、军用雷达、航天探测器等场景。其工作环境具备真空、高低温循环、强振动、宇宙辐射、盐雾腐蚀等极端特征，传统塑封 SiP 因气密性差、易吸潮、抗辐射弱，无法满足长期稳定工作要求 ——气密性封装成为 3D 堆叠 SIP TR 组件的必备技术，核心目标是：
（1）、构建内部惰性气体 / 真空腔体，隔绝外部氧气、水汽、污染物，防止芯片氧化、腐蚀与短路；
（2）、提升机械强度与热稳定性，耐受振动、冲击与 - 55℃~125℃极端温度循环；
（3）、增强抗辐射能力，避免空间电离辐射导致器件性能漂移、失效。
02
气密性封装核心工艺：
金锡（Au80Sn20）真空共晶融封
针对 3D 堆叠 SIP TR 组件的多层陶瓷 / 金属结构、高精度集成需求，金锡真空共晶融封是当前最优气密性封装工艺，相比平行缝焊、环氧密封，具备密封性强、焊接强度高、无助焊剂污染、工艺兼容性好等优势，适配 HTCC/LTCC 陶瓷基板、可伐合金围框 / 盖板的气密封接。
1、 金锡焊料特性与工艺原理
焊料选型：采用Au80Sn20 共晶合金（质量比），共晶温度283℃，熔点适中、低于芯片耐受温度（350℃+）；焊接层耐腐蚀性、抗氧化性、导热性优异，热导率≈57W/(m・K)，远高于传统焊料。
工艺原理：在高真空环境下加热至 300℃~320℃，使金锡预成型焊片 / 焊环熔化，与陶瓷基板（镀 Ni/Au）、金属围框 / 盖板发生共晶反应，冷却后形成连续、无空洞、冶金结合的密封焊缝，实现腔体 100% 气密。
2、 真空共晶炉核心工艺流程（3D 堆叠 SIP 专用）
预处理阶段
基板/盖板清洗：采用等离子清洗 + 无水乙醇超声，去除表面油污、氧化层与颗粒；
除湿除气：120℃150℃烘烤 24 小时，排出材料吸附水汽，避免焊接产生气泡；
焊料预置：在陶瓷围框上放置Au80Sn20 预成型焊环（厚度 50~100μm），配合限位阻焊层精准定位，防止焊料移位。
真空共晶焊接阶段（核心）
真空环境：抽真空至5-10Pa，确保焊料熔化时气体完全排出，消除焊接空洞；
温度曲线（精密控制）：
预热区：150℃200℃，保温 6090s，均匀升温、活化表面、减少热应力；
回流区：280℃320℃，保温 3060s，严格控温≤330℃，避免金锡组分偏析、基板变形；
冷却区：惰性气体（N₂/Ar）快速冷却，形成致密共晶组织。
压力控制：施加 0.10.3MPa 均匀压力，保证焊料充分润湿、焊缝厚度均匀（1030μm）。
后处理与检测
外观检查：焊缝无裂纹、无气孔、无焊料内外溢出（关键）；
气密性检测：氦质谱检漏，漏率≤1×10⁻⁹Pa・m³/s（航天标准）；
可靠性测试：高低温循环（-55℃125℃，100 次）、振动（202000Hz，20g）、盐雾测试，验证密封稳定性。
3、工艺难点与控制要点
3D 堆叠 SIP 气密性封装的核心挑战是焊料溢出控制与多层结构热匹配：
焊料内外溢出抑制：3D 堆叠腔体狭小、多层电路密集，焊料外溢会导致外观不良、装配干涉；内溢会污染芯片、键合丝、微波电路，引发短路、性能衰减。
✅ 控制方案：采用限位阻焊层、精准焊料量计算、窄焊道设计、真空压力协同控制，将溢出量控制在 50μm 以内。
热应力与变形控制：陶瓷基板、可伐合金、芯片热膨胀系数（CTE）差异大，3D 堆叠层数多，高温易产生翘曲、裂纹。
✅ 控制方案：选用CTE 匹配材料（如可伐合金 + HTCC 陶瓷）、优化温度曲线、采用低应力夹具、分步焊接工艺。
03
关键设备：
真空共晶炉的高精度要求
（华创 H 系列核心优势）

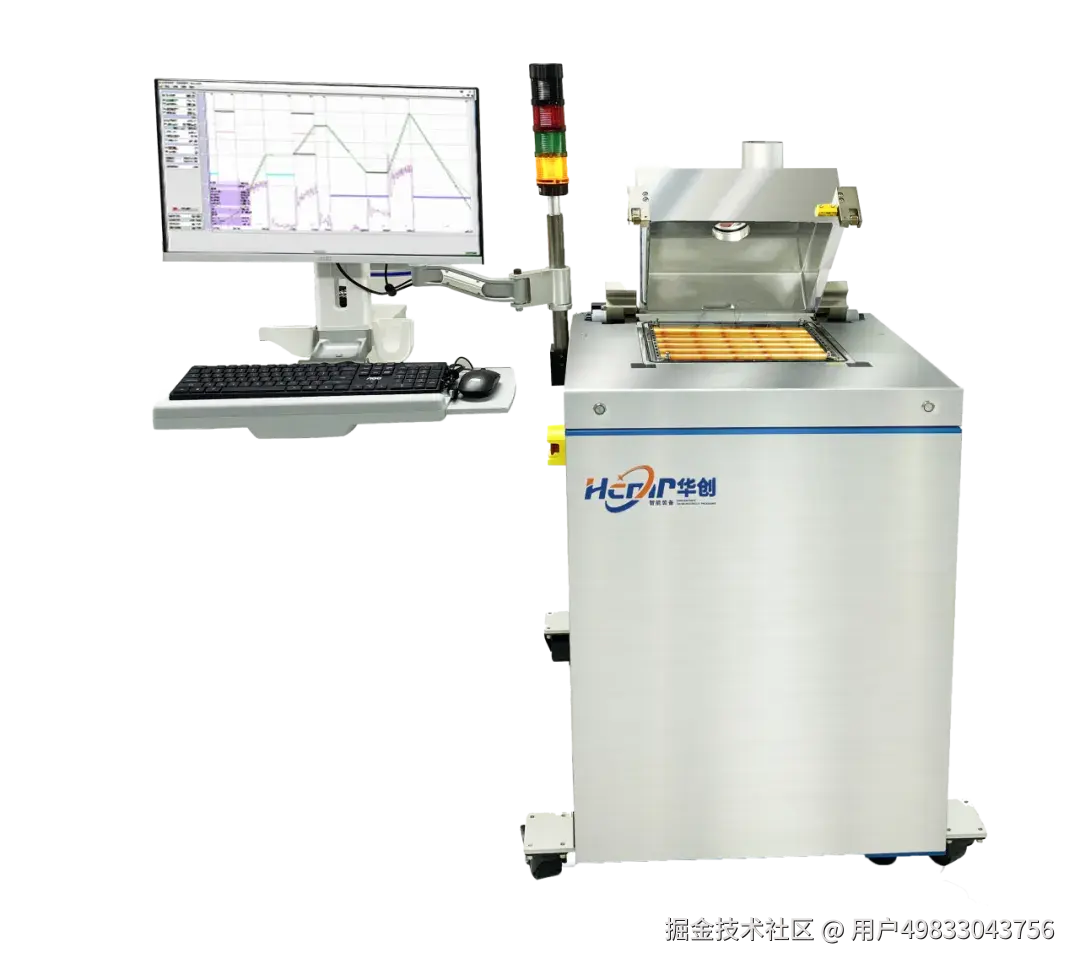

3D 堆叠 SIP TR 组件气密性封装对真空共晶炉提出严苛要求，核心指标直接决定封接质量与成品率。烟台华创智能装备 H 系列真空共晶炉针对 3D 堆叠多层陶瓷焊接痛点，实现两大技术突破，完美适配高可靠气密性封装需求：
1、标配 0.3MPa 正压工艺：根除微小气泡、精准控焊料流淌
华创 H 系列真空炉行业标配 0.3MPa 高精度正压工艺（压力控制精度 ±5%），从根源解决传统真空炉焊接缺陷：
高效去除微小气泡：高真空环境下施加 0.3MPa 正压，强制排出焊料熔池内微米级残留气泡，空洞率可降至 ≤1%（远低于行业≤5% 标准），避免空洞导致气密性失效、散热不均。
抑制焊料无规则流淌：正压力作用下，焊料熔体表面张力与压力平衡，精准约束金锡焊料流动方向，仅在焊接界面形成均匀焊缝，杜绝内外溢出现象。
提升焊料利用率与良率：减少焊料浪费，焊料利用率提升20%+；同时避免焊料污染内部电路，3D 堆叠 SIP TR 组件焊接良率从 85% 提升至95%+。
2、 顶部加热 + 分区控温 + DIP 控温：三层陶瓷同步焊接核心方案
3D 堆叠 SIP 需同时焊接三层陶瓷基板，传统底部单加热模式存在上下层温差大、不同步熔化、热应力开裂等问题。华创 H 系列独家配置顶部加热系统 + 分区控温 + DIP 控温技术，实现多层陶瓷精准同步焊接：
顶部分区加热：顶部加热模块采用多区域独立控温设计（2~3 区），每区配备高精度热电偶与独立 PID回路，热场均匀性达 ±1%℃，确保三层陶瓷平面温度一致。
DIP 智能控温（上下协同）：通过 DIP 算法实时联动底部与顶部灯管加热功率，动态补偿上下层热传导差异，使上、中、下三层陶瓷同时精准达到金锡共晶熔点（280℃），实现三层界面同步熔化、同步焊接。
快速冷却协同：上下加热系统同步闭环控温，焊接完成后立即启动惰性气体快速冷却，避免层间温差导致的热应力变形，保证 3D 堆叠结构尺寸精度与焊接强度。
3、 华创 H 系列其他核心性能（适配高端 SiP 封装）
真空系统：极限真空度≤1×10⁻⁵Pa，分子泵 + 机械泵双级泵组，真空均匀性偏差≤5%。
控温精度：控温精度 ±0.5℃，升温 / 冷却速率 0.1~5℃/s 连续可调。
气氛控制：N₂/Ar 保护气纯度≥99.999%，氧含量≤1ppm，适配金锡等高活性焊料。
智能化：支持 100 + 组工艺曲线存储，配备自动腔室门、在线监测、OPC/UA MES 对接功能。
04
3D 堆叠 SIP 气密性封装的高端领域应用
1、 军用雷达与电子对抗
相控阵雷达 TR 组件：3D 堆叠 SiP 气密封装将射频芯片、移相器、功率放大器垂直集成，体积缩小 60%、功率密度提升 50%。华创 H 系列真空炉通过 0.3MPa 正压与上下同步加热，实现多层陶瓷无空洞、无溢料焊接，满足机载、舰载雷达 **-55℃~125℃、强振动环境下的高可靠要求。
武器装备控制系统：气密性 SiP 模块抗辐射、抗电磁干扰能力强，适配导弹、无人机飞控，华创设备保障封装漏率≤1×10⁻⁹Pa・m³/s，符合航天军用标准。
2、 商业航天与卫星通信
卫星通信 TR 组件：商业低轨卫星要求轻量化、10 年 + 长寿命、抗宇宙辐射。华创 H 系列正压工艺彻底消除焊接空洞，顶部 DIP 控温确保三层陶瓷同步焊接，在轨稳定性提升 40%，支撑卫星通信系统长期可靠运行。
星上处理器：3D 堆叠气密 SiP 集成 CPU、存储、接口芯片，体积减少 70%，功耗降低 40%，适配卫星严格的体积、重量、功耗限制。
3、 低空经济与高端无人机
无人机雷达 / 通信模块：低空无人机面临高低温、湿度、振动、盐雾复合环境，华创真空共晶炉焊接的气密性 SiP TR 组件防护等级达 IP68，保障无人机导航、通信系统稳定工作。
载人飞行器控制系统：气密性封装提升系统安全性、稳定性，满足低空经济载人飞行器高可靠、长寿命要求。
4、 高端医疗与工业探测
医疗影像探测器：气密性 SiP 集成传感器、信号处理芯片，隔绝医疗设备内部湿气、腐蚀气体，适配 CT、核磁共振等高精度探测场景。
工业无损检测模块：抗振动、耐油污、密封性强，保障工业探测设备在恶劣工况下稳定采集数据。
05
技术趋势与展望
1、更高集成度：向5D 堆叠、Chiplet 异构集成发展，结合 TSV、RDL 技术，实现 SiP TR 组件功能密度指数级提升。
2、工艺精细化：金锡焊料向超薄化（20~30μm）、纳米晶化演进；华创 H 系列正压与控温技术持续升级，溢出控制精度将达 20μm 以内。
3、 设备国产化：华创真空共晶炉已实现0.3MPa 正压、上下同步加热、DIP 智能控温等核心技术自主可控，打破国外垄断，支撑高端 SiP 封装产业链安全。
4、智能化量产：设备向全自动上下料、AI 工艺优化、数字化孪生方向发展，适配 3D 堆叠 SIP TR 组件小批量、多品种、高可靠量产需求。
3D 堆叠 SIP TR 组件是高端电子装备的核心载体，金锡真空共晶气密性封装是保障其在极端环境下高可靠、长寿命工作的关键技术。华创 H 系列真空共晶炉以0.3MPa 正压工艺解决微小气泡与焊料流淌难题，以顶部分区加热 + DIP 上下协同控温实现三层陶瓷同步焊接，完美匹配 3D 堆叠 SIP 气密性封装的严苛要求，支撑低空经济、商业航天、军用电子等领域对小型化、高性能、高可靠的极致需求。
