网络(4.1)：IP 路由、ARP 与 ICMP

Soofjan
27 阅读6分钟

4.1 网络层：IP、ARP、ICMP

1. 核心定位：为什么要有网络层？

网络层（Layer 3）解决的核心问题是：“数据包从源节点到目的节点，应该怎么走？”

  • 数据链路层 (L2) 关注局域网内的“邻居通信”（依靠 MAC 地址）。
  • 网络层 (L3) 关注跨越多个异构网络的“端到端通信”（依靠 IP 地址）。
  • 核心任务：
    • 路由选择（Routing）：决定数据包该走哪条路径。
    • 分组转发（Forwarding）：将数据包从路由器的一个输入接口按路由表转移到合适的输出接口。

2. IP 路由与选路机制

网络层最重要的数据结构是路由表，而实现转发的基石是路由选择算法。

2.1. IP

image.png 如果把互联网比作物流系统，IP 地址就是每个包裹上的收件详细地址。它的核心作用有两个：

  1. 标识身份（定位）：在茫茫的互联网设备中，给每一台机器（或接口）一个唯一的逻辑编号。你知道了 IP，就等于知道了个包裹该送到哪座城市的哪条街。
  2. 跨网寻址（中转）：数据包不是一下就能飞到目的地的，它需要经过很多中继站。IP 头部包含了原地址和目标地址，中转站（路由器）就是靠看 IP 地址来决定下一步怎么走。

IP分类：

  • IPv4：32 位（4 字节），点分十进制表示（如 192.168.1.1）。地址空间约 43 亿个，已枯竭，目前高度依赖 NAT 转换。
  • IPv6：128 位（16 字节），冒号十六进制表示（如2001:0db8:85a3:0000:0000:8a2e:0370:7334）。地址数量多到可以给地球每粒沙子分配一个 IP。原生支持安全协议且不再需要 NAT，报头更简化。
子网掩码 (Subnet Mask) 与逻辑组成

IP 地址在逻辑上分为 网络号 (Network ID) 和 主机号 (Host ID)。子网掩码的作用就是：划出这两者之间的分界线。

  • **计算逻辑：
    • 逻辑与（AND）运算：将目标 IP 与自己的子网掩码进行按位与，结果即为 网络地址（Network Address）。
    • 意义：计算机依靠此结果判断目标是否在“同一家属院”。如果是同网段，直接二层发包；如果不同，则将包丢给默认网关（路由器）。
  • 比喻：就像地址里的“省市区”与“门牌号”。掩码告诉路由器，IP 地址中哪些部分是用来找路的（网络路径），哪些部分是用来找人的（具体主机）。
  • CIDR 表示法：常见的 /24 代表掩码前 24 位全是 1（即 255.255.255.0）。前缀越长，网络范围越小。

2.2 路由表

如果 IP 是地址，那么路由表就是路由器手里的地图或者十字路口的路标。

每台路由器（甚至你的电脑）里都存着一张表，当它收到一个数据包时，会去表里查：

  • 目的地：我要去 192.168.1.0 网段。
  • 出口（接口）：你应该从 ETH0 那个网口出去。
  • 下一跳（网关）：你应该交给隔壁那个 IP 为 10.0.0.1 的路由器

核心属性

  1. 目标网络：目的IP所在的网段
  2. 掩码：决定了网段的大小（精度），匹配时遵循最长前缀规则。
  3. 下一跳：数据包交给哪台路由器中转，目的地若在本地则为直连。
  4. 接口：数据包离开本设备时所通过的物理或逻辑端口（如 eth0, WLAN）。
  5. 优先级（Metric）：路径的成本。匹配相同网段时，优先选择度量值更小的路径。

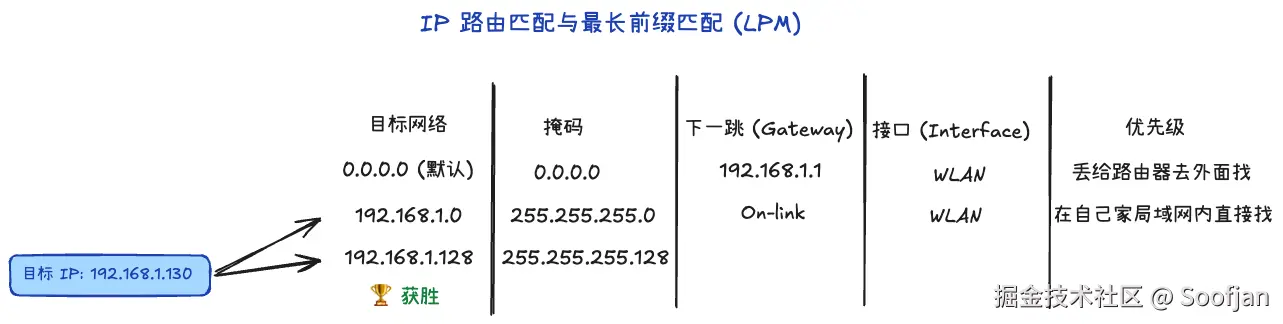

最长前缀匹配（Longest Prefix Match）

image.png 为了保证网络的灵活性，IP 分配通常有子网划分，这就引入了最长前缀匹配规则。

如果路由树中有多个目的网段能够匹配该 IP，路由器会选择掩码最长（即网络前缀最长、最具体）的一条路由，因为掩码越长表示目标范围越精确。

直连路由

路由器接口配置 IP 后自动生成的记录。目标就在本地局域网，不需要中转，直接送达。

默认路由

目的网络为 0.0.0.0/0，是优先级最低的保底方案。当其他具体路由都不匹配时，数据包将发往此“分拣中心”（默认网关）。

3. ARP 协议（地址解析协议）


IP 与 MAC 的逻辑映射关系

如果说 IP 是收件地址（北京路 1 号），MAC 是身份证号（这台设备是谁）。

在局域网内传送数据包时，仅有 IP 是不够的，因为网卡只认 MAC 地址。就像在一个大办公室里，光喊“找张三”可能不够精准，你得知道“坐在 3 号桌的那个人”是谁。ARP 的作用就是：根据 IP 地址，找寻对应的 MAC 地址。

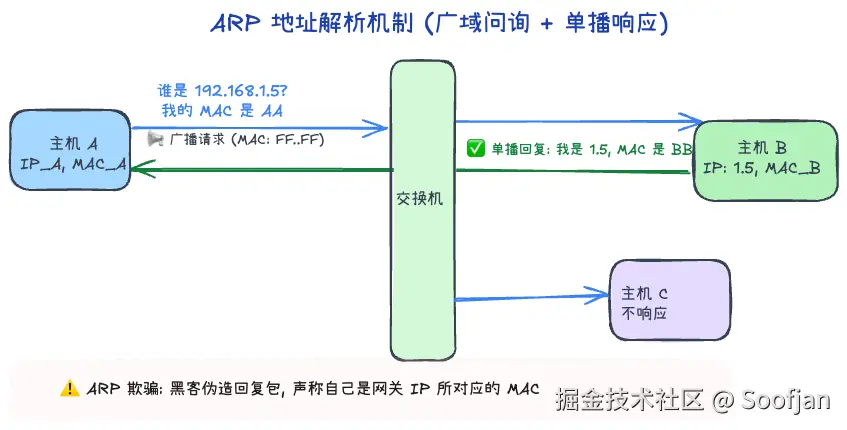

3.1. 它怎么“找人”？（广播与单播）

  1. 先翻通讯录（查询缓存）：主机先看自己电脑里的“ARP 缓存表”，有没有记过这个 IP 对应的 MAC。
  2. 扩音器广播（请求包）：如果没记，主机会向全办公室（局域网）大喊一声：“IP 是 192.168.1.5 的那位，请告诉我你的 MAC 地址！我的 MAC 地址是 AA。”（广播请求，所有人都能听到）。
  3. 本人单独回复（响应包）：只有 IP 匹配的那台设备会站出来，悄悄回你一句：“是我，我的 IP 是 192.168.1.5，我的 MAC 地址是 BB。”（单播回复，只有发起的电脑能听到）。
  4. 记在小本本上（写入缓存）：你拿到 MAC 后，把它记在缓存里，下次发包就不用再大喊大叫了。

3.2. 跨网通信

  1. 同网：ARP 解析目标主机 IP → 目的 MAC = 对方。
  2. 跨网：路由表选默认网关/下一跳 → ARP 解析网关 IP → 目的 MAC = 网关；IP 目的地址仍是最终主机。

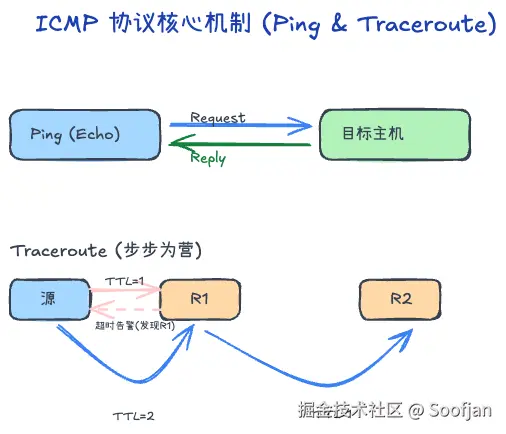

4. ICMP（互联网控制消息协议）

image.png ICMP 是网络层的“巡视员”和“质检员”。它不属于传输层，不传输用户真实数据，它的使命仅仅是汇报网络状况和差错信息。

4.1. Ping

利用了最经典的 ICMP Echo Request（回显请求）与 Echo Reply（回显应答）。一问一答，通过时间戳之差计算出 RTT 延迟。

4.2. Traceroute

原理精要：巧妙利用了 IP 报文头部的 TTL (生存时间) 字段以及 ICMP 超时返回机制。

执行步骤：

  1. 发起方发送数据包，并将其 TTL 设置为 1。第一跳路由器收到后将 TTL 减 1，由于 TTL 变为 0，路由器会丢弃该包，并返回给发送方一个 ICMP Time Exceeded 超时报文。借此，发起方便获取了第 1 跳路由器的 IP。
  2. 发起方继续发送第二个数据包，将 TTL 设置为 2。该包在被第二跳路由器阻截丢弃时，同样返回超时报文，发起方借此找出第 2 跳路由器的 IP。
  3. 如此循环推进，逐次增加 TTL，直到探测包最终抵达目的端（目的端会响应端口不可达或常规应答），至此便探测出数据包途经的完整路由链条。
  4. 如果你发现 Traceroute 在某一行突然全是星号（* * *），那就说明那一跳的路由器出故障了，或者是防火墙把探测包拦截了。

意义：它是诊断网络连通性断点、排查故障究竟发生在整条链路的哪一跳的常用核心手段。
