Transformer 整体架构：一张图看懂

〇、为什么这一篇是分水岭

到这里，前 19 篇已经把 Transformer 的所有重要部件单独讲了一遍：

• 第 9–13 篇 把 attention 拆开讲清了 Q、K、V、点积、softmax、scale 因子。
• 第 11 篇 讲了位置编码——为什么 attention 需要它、sin/cos 是怎么设计的。
• 第 14 篇 讲了 FFN 的角色——非线性、记忆容量、激活函数。
• 第 15 篇 讲了残差与归一化——梯度的高速公路。
• 第 16 篇 讲了 Multi-Head——多视角并行。
• 第 17 篇 讲了 causal mask——自回归的工程基础。
• 第 18 篇 讲了 $O(n^2)$ 复杂度——长上下文的根本约束。
• 第 19 篇 讲了原论文的历史背景——这一切是怎么诞生的。

但 19 篇的逐个零件讲解，到这里必须合成一张完整的图。只有当你能闭着眼睛说出「一个 token 从被 tokenize 那一刻起，到最终 softmax 出概率分布，中间经过了哪 N 步」时，你才算真正理解 Transformer。

这一篇就来做这件事。我不再讲新东西（新概念全在前 19 篇），而是把所有部件串起来，跟随一个具体的 token 走完它在 Transformer 里的旅程。读完后你应该能徒手画出 Transformer 的全貌、解释每一个箭头的存在理由、说出训练时和推理时数据流的差异。

原文链接

一、一张图：Transformer 的全貌

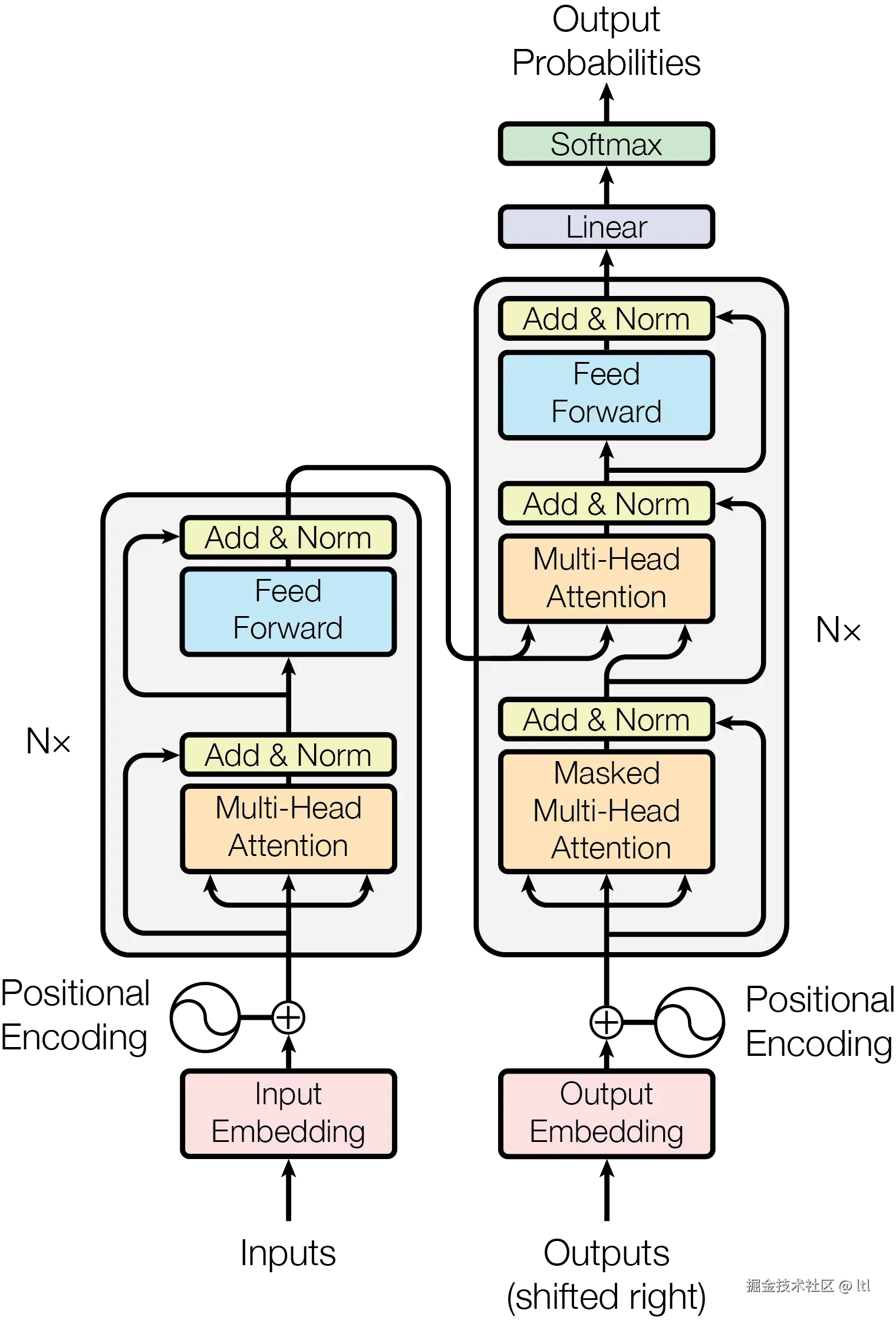

下图是论文 Figure 1 的清晰重绘版本，左边是 encoder（堆 $N=6$ 层），右边是 decoder（堆 $N=6$ 层），中间通过 cross-attention 连接：

这张重绘图在结构上与原论文 Figure 1 一致，只是为了教学可读性做了几处展开：把 positional encoding 与 embedding 合并显示、把 decoder 里的 encoder-decoder attention 直接标成了 cross-attention、把顶端输出头展开成了 linear $\to$ softmax $\to$ output probabilities。原图的本地副本见 ，官方来源可对照 arXiv HTML 的 Figure 1，图片直链见 arXiv PNG，PDF 版可见 NeurIPS proceedings。arXiv HTML 页面注明：在署名条件下，Google 允许将论文中的 tables and figures 用于 journalistic or scholarly works 的转载。

把这张图刻进脑子里。它的关键骨架是：

1. 左边 encoder：处理源语言（待翻译的句子）。
2. 右边 decoder：生成目标语言（翻译输出）。
3. encoder 输出 → decoder 的 cross-attention：这是两边唯一的连接。
4. decoder 输出 → linear → softmax → 词表概率。

这个架构在 2017 年是为机器翻译设计的，但今天的 LLM（GPT/LLaMA 等）只用了右半部分（decoder-only）。理解了完整图，就能瞬间理解 BERT（只用 encoder）和 GPT（只用 decoder）的关系。

---

二、Encoder Layer 内部：六个步骤

把 encoder 的一层放大，内部是这样的：

每一层做 6 件事：

1. Multi-Head Self-Attention（输入 $x$，输出 $\operatorname{Attn}(x)$）
2. Add：$x + \operatorname{Attn}(x)$（残差）
3. LayerNorm
4. Feed Forward（Linear $\to$ ReLU $\to$ Linear，宽度 $4d$）
5. Add：$y + \operatorname{FFN}(y)$（残差）
6. LayerNorm

这 6 步组成一个 sublayer 群，N 层堆起来形成 encoder。

注意原论文用 Post-LN（Add 之后再 Norm）。今天大模型几乎全部用 Pre-LN（Norm 在 sublayer 前）。两者公式：

• Post-LN：$\mathrm{out} = \operatorname{LayerNorm}(x + \operatorname{Sublayer}(x))$
• Pre-LN：$\mathrm{out} = x + \operatorname{Sublayer}(\operatorname{LayerNorm}(x))$

Pre-LN 训练稳定性更好（第 15 篇展开过），是 GPT-2 之后的事实标准。

---

三、Decoder Layer 内部：九个步骤

decoder 比 encoder 多一个 sublayer（cross-attention），所以一层有 9 步：

9 步分成 3 个 sublayer 群：

第一组（Masked Self-Attention）：

1. Masked Multi-Head Self-Attention（QKV 都来自 decoder 的输入 y）
2. Add（残差）
3. LayerNorm

第二组（Cross-Attention）： 4. Cross-Attention（Q 来自 decoder，K、V 来自 encoder 的最终输出）

5. Add
6. LayerNorm

第三组（FFN）： 7. Feed Forward

8. Add
9. LayerNorm

注意几个关键差异：

• 第一组的 Self-Attention 必须带 causal mask（第 17 篇主题），因为 decoder 生成时不能偷看未来 token。
• 第二组的 Cross-Attention 不需要 causal mask：encoder 输出是源序列，每个 decoder 位置都可以看完整源序列。
• 第二组里 K、V 来自 encoder 最后一层输出，这是 encoder 与 decoder 唯一的信息通道。这个设计直接继承自 2014 年 Bahdanau 的 RNN attention。

---

四、跟随一个 token 走完全程

让我们把 source = "Hello world"、target = "Bonjour le monde" 的翻译过程，详细 trace 一遍。

第 1 步：tokenization

"Hello world" → [15496, 995]（假设 BPE 编码）。 "Bonjour le monde" → [10222, 333, 7625]。

decoder 的输入要 shift right（首位加 BOS）：[BOS, 10222, 333]。target 输出（要预测的）：[10222, 333, 7625]。

第 2 步：embedding 查表

每个 token id $\to d$ 维向量（$d=512$ 的 base 模型）。结果：

• source embeddings: 形状 $(2, 512)$
• target embeddings: 形状 $(3, 512)$

embedding 矩阵 $E$ 的形状是 $(\mathrm{vocab\_size}, 512)$。论文里 source 和 target 共享同一个 $E$。

第 3 步：加位置编码

按位置 t 加 sin/cos：

$x = \mathrm{embedding} + \operatorname{PE}$。这一步把「位置信息」灌入了向量表示。第 11 篇详细讲过为什么这个编码能让模型 learn 出相对位置关系。

第 4 步：encoder 层逐层处理

source 进入 encoder layer 1：

• $Q = xW_Q,\ K = xW_K,\ V = xW_V$（每个 head 各一组）
• 计算 $\operatorname{softmax}\left(\frac{QK^{\mathsf{T}}}{\sqrt{d_k}}\right)V$，得到 attention 输出
• 拼接所有 head，过 $W_O$
• 加残差 + LayerNorm
• 过 FFN
• 加残差 + LayerNorm
• 输出形状仍是 $(2, 512)$

重复 6 次。最终 encoder 输出 $\text{mem} \in \mathbb{R}^{2 \times 512}$，作为 decoder 的「记忆」。

第 5 步：decoder 层处理（训练时并行）

target embedding 的形状为 $(3, 512)$，进入 decoder layer 1：

Masked Self-Attention：QKV 都来自 $(3, 512)$ 自己，但 attention matrix 用下三角 mask 屏蔽未来。位置 0 只看 0；位置 1 看 0,1；位置 2 看 0,1,2。

Cross-Attention：Q 来自前一步输出 $(3, 512)$，$K, V$ 来自 encoder 输出 $\mathrm{mem} \in \mathbb{R}^{2 \times 512}$。所以 attention matrix 是 $3 \times 2$ 的（每个 decoder 位置对每个 encoder 位置）。这一步是「翻译」真正发生的地方，decoder 在生成 Bonjour 时，attention 主要 focus 在 source 的 Hello。

FFN：$(3, 512) \to (3, 2048) \to (3, 512)$。

重复 6 层。

第 6 步：输出投影

decoder 最后一层输出 $(3, 512)$。过一个 $\operatorname{Linear}(512 \to \mathrm{vocab\_size})$，得到 $(3, \mathrm{vocab\_size})$，再过 $\operatorname{softmax}$。

每行是一个位置的下一个 token 概率分布。位置 0（输入 BOS）的输出预测应该是 Bonjour，位置 1（输入 Bonjour）预测 le，位置 2（输入 le）预测 monde。

第 7 步：loss 计算

cross-entropy over vocab，对 3 个位置取平均：

backward propagation 一直传回到 embedding 表，所有矩阵都更新一步。

整个训练过程一次 forward 处理了 3 个目标位置。这就是 Transformer 训练比 LSTM 快几十倍的根源。

---

五、训练 vs 推理：两种执行方式

同样一组权重，训练和推理的执行方式完全不同：

训练（teacher forcing）：

• 整个目标序列一次性喂入 decoder
• Causal mask 保证位置 t 只能看 0..t-1
• 一次 forward 同时算出所有位置的 loss
• 高度并行，$O(1)$ 时间复杂度（不算 batch）

推理（autoregressive）：

• 从 BOS 开始，逐 token 生成
• 每生成一个新 token，都要重新 forward 一次（实际用 KV cache 优化）
• 整体 $O(m)$ 步，串行
• 这是为什么 LLM 推理慢的根本原因

理解这两种执行方式的差异，是理解所有「推理优化」（KV cache、speculative decoding、parallel decoding）的前提。

---

六、Encoder-only / Decoder-only / Encoder-Decoder：三种变体

原论文是 Encoder-Decoder，但 2018 年之后，工业界把它拆成了三种用法：

Encoder-only（BERT 派）：

• 只用左半边
• 双向 attention（不带 mask）
• 适合理解类任务（分类、NER、QA）
• 代表：BERT、RoBERTa、ELECTRA

Decoder-only（GPT 派）：

• 只用右半边，但去掉 cross-attention
• 全程 causal mask
• 适合生成类任务（语言建模、对话）
• 代表：GPT 系列、LLaMA、Mistral、Qwen
• 现在 LLM 主流

Encoder-Decoder（原版/T5 派）：

• 完整结构
• 适合「输入→输出」的任务（翻译、摘要、问答）
• 代表：原 Transformer、T5、BART
• 工程复杂度高，逐渐被 decoder-only + 长上下文取代

下面这张表对比了三种变体的工程权衡：

维度	Encoder-only	Decoder-only	Encoder-Decoder
Self-attention mask	双向	causal	encoder 双向、decoder causal
推理形式	一次前向	自回归	自回归
训练目标	MLM	LM	seq2seq
主要用途	理解	生成	翻译/摘要
参数效率	高（全用）	高（全用）	低（参数翻倍）
灵活性	任务化强	通用	任务化强
时代	2018–2020	2020+	2017–2020

---

七、为什么 Decoder-only 最终胜出

七年间，三种变体逐渐演化成今天 decoder-only 一家独大。原因不是 decoder-only 在理论上最优，而是几个工程现实的合力：

1）Pretraining-finetuning 范式。GPT-3 证明 decoder-only 可以靠 in-context learning 适配新任务。这一发现让「先训一个通用 LM 再当成任何工具」的范式诞生，encoder-decoder 的「为每个任务做专门 fine-tune」范式被淘汰。

2）数据简单。decoder-only 只要纯文本、自回归预测下一个 token。encoder-decoder 训练需要构造 (input, output) 对，数据更难规模化。

3）参数效率。同样的总参数量，decoder-only 全部用于「建模文本」；encoder-decoder 一半用于 encode，一半用于 decode，对 generation 任务来说浪费。

4）KV cache 优化路线清晰。decoder-only 的推理优化（KV cache、PagedAttention、speculative decoding）路线明确，工业界投入巨大；encoder-decoder 的优化生态弱很多。

5）任务统一。一切任务都可以转成「输入 prompt → 输出 text」的形式，decoder-only 天然胜任。「翻译」也只需要 prompt：「把这句翻译成法语：Hello world」。

这就是为什么 GPT、LLaMA、Claude、Gemini 全是 decoder-only 的原因。Encoder-only（BERT 派）现在主要存活在「精排、向量检索、文本分类」这些经典 NLP 任务里；encoder-decoder 主要存活在 T5 派的研究里。

---

八、参数量分布：base 模型的内部账本

论文 base 模型（$d=512$、$L=6$、$h=8$、$d_{\mathrm{ff}}=2048$、$\mathrm{vocab}=37\mathrm{k}$）的参数构成：

Embedding：$\mathrm{vocab} \times d = 37000 \times 512 \approx 19\mathrm{M}$

每个 encoder layer：

• Self-attention：$4d^2 = 4 \times 512^2 \approx 1.05\mathrm{M}$（$W_Q, W_K, W_V, W_O$）
• FFN：$2 \times d \times 4d = 2 \times 512 \times 2048 \approx 2.1\mathrm{M}$
• LayerNorm：$2 \times 2d \approx 0.002\mathrm{M}$（可忽略）
• 单层合计 $\approx 3.15\mathrm{M}$
• 6 层 $= 18.9\mathrm{M}$

每个 decoder layer：

• Masked Self-attention：$1.05\mathrm{M}$
• Cross-attention：$1.05\mathrm{M}$
• FFN：$2.1\mathrm{M}$
• 单层合计 $\approx 4.2\mathrm{M}$
• 6 层 $= 25.2\mathrm{M}$

输出投影：与 embedding 共享，0 增。

合计：$19\mathrm{M} + 19\mathrm{M} + 25\mathrm{M} \approx 63\mathrm{M}$。论文写「$65\mathrm{M}$」，差距来自 LayerNorm/positional 等小项。

注意几个观察：

• FFN 占了约 $2/3$ 的参数（每层 $2.1\mathrm{M} / 3.15\mathrm{M} \approx 67\%$）
• Attention 各项加起来才 $33\%$
• 这就是为什么 MoE 把 FFN 稀疏化能极大省参数

把这个账本记在心里，看到任何 Transformer 架构都能秒算参数量。

---

九、关键概念回顾

• $\mathrm{Transformer} = \mathrm{encoder} \times N + \mathrm{decoder} \times N + \mathrm{embedding} + \mathrm{linear}/\mathrm{softmax}$
• Encoder layer 6 步：$\operatorname{MHA} \to \operatorname{AddNorm} \to \operatorname{FFN} \to \operatorname{AddNorm}$
• Decoder layer 9 步：$\operatorname{MaskedMHA} \to \operatorname{AddNorm} \to \operatorname{CrossAttn} \to \operatorname{AddNorm} \to \operatorname{FFN} \to \operatorname{AddNorm}$
• Cross-attention 是 encoder/decoder 唯一连接：Q 来自 decoder，KV 来自 encoder
• 训练 teacher forcing 并行；推理 autoregressive 串行
• 三种变体：encoder-only（BERT）、decoder-only（GPT）、encoder-decoder（T5）
• 现代 LLM 几乎都是 decoder-only
• base $65\mathrm{M}$ 参数中 FFN 占约 $2/3$，attention 占约 $1/3$

---

十、常见误解

• 「encoder 是给 decoder 提供条件」——准确，但更精确说：encoder 只在 cross-attention 阶段提供 K、V。
• 「decoder 也有 cross-attention 是必要的」——只在 encoder-decoder 架构里有。decoder-only 模型（GPT）没有 cross-attention。
• 「Linear+Softmax 是模型的输出层」——是的，但参数和 embedding 共享（论文版本）。今天大模型不再共享。
• 「位置编码加在每一层」——错。位置编码只在最底层（embedding 之后）加一次，后续层都通过残差和 attention 传递。
• 「Transformer 架构七年没变」——结构骨架没变，但细节几乎全换了：Pre-LN 替代 Post-LN，RoPE 替代正弦位置编码，SwiGLU 替代 ReLU，RMSNorm 替代 LayerNorm，GQA 替代 MHA。
• 「encoder-decoder 比 decoder-only 强」——在翻译这种结构化 seq2seq 任务上略强，在通用任务上 decoder-only 更灵活。

---

十一、本系列的下一步

第 20 篇是 Transformer 系列前半部分的总结。从第 21 篇开始，本系列将进入两条主线：

主线 A（架构演进）：第 21–35 篇覆盖 BERT、GPT、T5 详解，以及 RoPE、ALiBi、GQA、MoE、RMSNorm、SwiGLU 等近代架构改进。

主线 B（推理与工程）：第 36–50 篇覆盖 KV cache、PagedAttention、FlashAttention、量化、speculative decoding、长上下文等推理优化。

如果第 20 篇你能合上眼睛画出完整 Transformer 图，那么后面所有的「改进」与「优化」都只是在这张图上做局部替换。Transformer 七年来真正变化的只是细节，骨架仍是 2017 年的样子。

这正是这篇论文最了不起的地方：在它之后，所有人都只是在它的图上修修补补。

---
