retikz 的成果
先看 retikz v0.1 版本的标志性例子——单位圆 + 坐标轴 + 刻度 + 阴影楔形 + sin / cos / tan 函数线 + 一个带标注的信息框，全在一张图：
这是 karl-circle 示例的最终图。示例页把它拆成 7 步演进，从一个圆开始一步步搭出来。
图里每一根线、每一个标签都是 retikz 原语（Node / Path / Step）拼出来的，不是手写的 SVG——所以你能直接拿 React 代码改它。
在 retikz 官方文档站（pionpill.github.io/retikz/）的 demo 卡片右上角有 Ask AI 按钮，可以把当前图喂给站点的 AI 助手——换主题色、加切线、改公式、删某段标注，都不用动手敲 React 代码。
定位与路线图
retikz 的长远规划是「底层图元 + 上层 domain 包」分层矩阵——core 守通用图元 + IR 标准，零依赖、零框架；上层 domain 包按方向切（流程图 / UML / 图表等），各自带数据与布局算法，最终都由 core 统一渲染。
| 包 | 职责 | 状态 |
|---|---|---|
@retikz/core | 通用图元（Node / Path / Step / Anchor） + IR + Scene 编译器 | v0.1 rc 进行中 （API 已冻结） |
@retikz/flow | 流程图 / UML 等 DAG 类高层组件 + 布局算法（dagre / elkjs） | 规划中 |
@retikz/plot | 数据驱动的图表能力（chart） | 规划中 |
底层之外还隔着一层 framework adapter，把 IR 翻成具体框架的元素——@retikz/react 是当前唯一发出来的，@retikz/vue / @retikz/canvas / @retikz/ssr 都在路线图里。flow / plot 等 core 1.0 稳定后再启动，可能作为子包发布，也可能脱离仓库独立项目化。
切多层的好处：底层只一套图元词汇与 IR，所有 adapter 和 AI 接入零成本继承；domain 包能各自演进，不拖慢核心。
灵感来源
初识 TikZ
retikz 的灵感不来自前端生态——大学时代我就觉得 LaTeX + TikZ 非常好用，retikz 就是想把那套体验搬到 React 里。
那几年我做过这些事：
- 系统整理过一份 LaTeX 学习笔记，从排版基础到 TikZ 全覆盖
- 翻译过 TikZ 基础语法 PDF，给当时找不到中文资料的自己一份手册
- 数模美赛用 LaTeX + TikZ 排版绘图，排版与绘图质量高,最后拿了 Meritorious Winner
- 个人笔记 pionpill.github.io/article 全程 LaTeX 写
TikZ 把"从 A 节点的右上角画一条带弯到 B 节点的下边"这种关系，写成 (A.north east) to[bend left] (B.south)——anchor + 路径的表达力是其它工具没有的。
工作后的困境
毕业进前端，想接着画图，发现 LaTeX + TikZ 那套词汇在前端生态里没有对应的库——一个个试下来都不对劲。
我了解到的组件库有：
| 组件 | 我以为 | 实际上 |
|---|---|---|
| echarts / highcharts / antv | chart 库，画图就行 | 按图表类型出图 （line / bar / pie...） |
| react-flow | 节点 + 边 = 万能 | 锁定在流程图 / DAG 节点形状不通用 |
| d3 | 万能底层 | 偏数据驱动 + 偏底层 API 不是图元词汇 |
| mermaid | DSL 简洁 | 图类型固定 自定义钩子少 |
| drawio | 万能编辑器 | 是 GUI 工具不是 library |
我想要的是 (node.south east) -- (other.north) 这种 anchor + 关系式坐标的表达——chart 库不给、d3 太底层、flow 锁定 DAG 拓扑，都不是。
每个都解决了「画图」的某个子问题，但没有一个像 TikZ 那样以「通用图元 + 命名节点 + 路径词汇」为中心展开，跨 chart / 流程图 / UML / 思维导图一套词汇通吃。
那时候才意识到：前端缺的不是又一个图表库，是一个 TikZ 性质的图元库。
初步尝试
2024 年 11 月底动了第一个 commit；接下来五个月把 Node / Path / Draw / Step / Anchor / Scope 这些核心组件断断续续写出来，到 2025 年 4 月发到 0.0.1-rc.3。
5 月停在文档微调，然后是十个月静默——工作太忙断了，更主要是太懒，鸽了。
那个版本设计想法比较简单：React 组件直接持 Model 实例，组件间靠发布订阅同步状态。能把图画出来就完事，没多想。
最难的不是写组件，是写新功能时被旧逻辑捆住——加一种新 path 类型，得在 Node Model、订阅链、Path 解析三处同时改，最后形成「不想动」的技术债。
直到 2026 年初 AI 辅助开发的体感升级，才决定重做——v0.0 代码被打包成 @retikz/legacy-core 留了几天作参考，最后整包删掉。
AI 机遇
2026 年初重做 v0.1，几方面的变化让它跟 v0.0 不是同一个项目。
启发来源
- shadcn / tailwindcss 无头库的组件粒度——shadcn 封装的是功能而不是样式（
<Button variant="outline">这种 cva variants 切片就是典型），组件粒度细到可被任意重组。"提供原语不提供成品"的思路正好是 v0.0 时代缺的 - recharts 的细粒度图元——
<XAxis dataKey="month">/<Line>/<Tooltip>各自独立，连数据绑定都切到 prop 粒度，组合出 chart 而不是给你一个黑盒<LineChart>——跟 TikZ 拼图元的哲学一脉相承 - AI 辅助开发的兴起——Claude Code / Codex 这类工具拓宽视野，让一个人能在合理时间内同时设计 + 实现 + 写文档 + 调结构。Spec Writer / Adversarial Bug Hunter / Contract Auditor 等子 Agent 分工后，一个人配 AI 也能开个小团队
shadcn / tailwindcss / recharts 这几个其实都是重做 v0.1 期间才系统学的，之前只是听过名字。
架构
v0.1 把架构整个翻过来——核心是一份 IR（JSON 序列化的图描述），所有输入（Sugar JSX / Kernel JSX / 未来的 text DSL / AI）都翻译成 IR，所有输出（React + SVG / 纯 SVG / Canvas / Native / PDF）都从 Scene 出发：
这套架构是和 AI 深入讨论得出的结论——比如「Sugar 不引入新能力」这条铁律，最初是反复推敲「Sugar 能表达 Kernel 表达不了的东西的话，跨平台会怎样」才定下来的。
完整的架构原则（IR 居中 / Sugar 不引入新能力 / Scene 渲染目标无关 / domain 包扩展点等）见 retikz 核心理念。
流程
开发流程也整套 AI 化。每个功能从立项到合并走 5 个阶段，每个阶段配一个 SKILL 约束 AI 行为：
| 阶段 | 谁主导 | 关键动作 |
|---|---|---|
| design | 人工 | ADR 草稿 + 实现契约段 |
| implement | AI | Spec-First TDD：子 Agent 写测试 实现 Agent 让其通过 |
| test | AI | 派 Adversarial Bug Hunter 子 Agent 攻击实现 |
| document | AI | 双语 mdx + demo + i18n |
| wrapup | AI + 人工 | Contract Auditor 四方对账 人工 ack 后 commit |
人工管住两端（设计 + 最终 ack），中间环节大量交给独立 session 的子 Agent。
最终成效
| 维度 | 数字 |
|---|---|
| v0.1 重写动手 → alpha.0 | 2026-04-26 → 2026-05-08，约 2 周 |
| alpha.0 → rc.1 | 2026-05-08 → 2026-05-16，1 周 |
| v0.1 时段 commits | 430+ |
| 发布的包 | @retikz/core + @retikz/react |
| 文档站 mdx 页 | 28（双语 56 份） |
整体一个月——v0.0 时代两年没做完的事，这一个月做了。
发布之外，retikz 官方文档站点的 AI 助手 / 全站搜索 / IR JSON 视图 / Markdown 导出 / llms.txt 索引这些不在原计划里的东西也都顺手做了。AI 辅助开发的一个副作用是「想到就能做」，节奏没被卡住过。
retikz 站点的 Ask AI 功能让读者把任意 demo 喂给 AI 改图，llms.txt 索引让外站 AI（ChatGPT / Claude）也能"看到"retikz 的全部文档——文档站本身成了 AI 工具。
两个具体例子说明这种「prompt 改图」的实际形态。
retikz 官方文档站（pionpill.github.io/retikz/ ）任何 demo 卡片右上角的 Ask AI 都把当前图喂给站点的 AI 助手——把 karl-circle 示例 的 prompt 加一句「画齐六个三角函数：把 sec / csc / cot 也按几何定义画出来」，模型在原图基础上加一条切线（同时承担 sec / csc 两段）+ 一条顶部水平切线（cot），右侧信息框扩到 6 个公式：

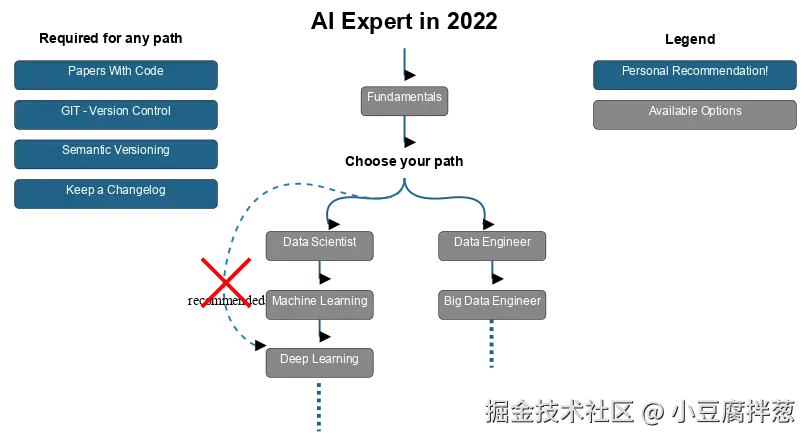

AI 专家路线图示例 则是另一个综合例——按坐标 1:1 复刻 AMAI-GmbH/AI-Expert-Roadmap 的 intro.svg 封面，演示 RoadmapNode 抽象 + AtPosition 紧贴堆叠 + Draw way 的 line / curve / dashPattern / arrow / label 一套组合：
未来畅想
v0.1 落了 core + IR + Scene 编译器；接下来 v1.x / v2.x 想往两个方向走：
- 自由图元：domain 包（flow / plot / uml / mind 等）的高层封装能自由组合 core 底层图元——用户拼图不被图表类型框住，画 axis 的同图里能手画注释曲线、加自定义节点
- AI 原生作为一等公民：所有后续迭代都优先考虑 AI 适配度——schema 描述、JSON Patch、tool definition、生成质量、错误反馈都进设计 review
按目前路线图，v0.1 到未来大概是这样推进：
每个版本各有命题——v0.2 加 Scope 与 Shape Registry，v0.3 上高级定位，v0.4 引入 TikZ libraries 与 decorations，v1.0 发布前加上 canvas 渲染；1.x 之后从 plot domain 包起步。每一步把 AI 适配做扎实。
最近的一步是 v0.2 的 Shape Registry——把节点形状从闭合枚举开放成第三方可注入，是 flow / UML / 电路图等 domain 包的前置条件。
v0.1 这一阶段证明了独立开发者配 AI 工具能跑通这套架构；剩下的一段段往下做——目标是把 retikz 推到「下一代图形库」该有的样子。
引用
- karl-circle 示例：v0.1 标志性例子的 7 步演进
- LaTeX 学习笔记：大学整理的系统性 LaTeX 笔记
- TikZ 基础语法 PDF：自译的 TikZ 中文手册
- pionpill.github.io/article：个人笔记，全程 LaTeX 写
- retikz 核心理念：完整的架构原则（待发布）
