本文档基于 PyTorch 从零实现 Transformer 中的位置编码机制，涵盖为什么需要位置编码、正弦位置编码的数学原理与完整代码实现及逐行解析、可学习位置编码的对比、位置编码的可视化方法，以及 RoPE 和 ALiBi 等现代变体的简介。通过理论与实践相结合的方式，帮助读者深入理解位置编码的设计思想与实现细节 🧠

章节阅读路线图 🗺️

flowchart LR
    A["1. 环境准备"]:::setup --> B["2. 为什么需要位置编码"]:::theory
    B --> C["3. 正弦位置编码"]:::code
    C --> D["4. 可学习位置编码"]:::learn
    D --> E["5. 可视化位置编码"]:::viz
    E --> F["6. 其他位置编码简介"]:::adv
    F --> G["7. 完整可运行示例"]:::example
    G --> H["8. 总结"]:::summary

    classDef setup fill:#e3f2fd,stroke:#1565c0
    classDef theory fill:#fff3e0,stroke:#ef6c00
    classDef code fill:#e8f5e9,stroke:#2e7d32
    classDef learn fill:#f3e5f5,stroke:#6a1b9a
    classDef viz fill:#fce4ec,stroke:#c62828
    classDef adv fill:#e0f2f1,stroke:#00695c
    classDef example fill:#fff8e1,stroke:#f9a825
    classDef summary fill:#eceff1,stroke:#546e7a

阅读顺序说明：

• 第1章 → 第2章：先确认环境就绪，再理解位置编码的必要性
• 第2章 → 第3章：理解动机后，深入学习正弦位置编码的公式与代码
• 第3章 → 第4章：掌握固定编码后，对比可学习位置编码的异同
• 第4章 → 第5章：有了代码基础，可视化编码结果加深直观理解
• 第5章 → 第6章：了解 RoPE、ALiBi 等现代变体的设计思路
• 第6章 → 第7章：把所有内容整合成一个完整可运行的示例

1. 环境准备 🧰

本章确认 PyTorch 安装并导入必要库

在开始写代码之前，请确保你的环境中已经安装了 PyTorch。如果还没有安装，可以参考 03ab-PyTorch安装教程（CSDN）。

我们需要导入以下库：

import torch
import torch.nn as nn
import math
import matplotlib.pyplot as plt
import numpy as np

• torch：PyTorch 核心库，提供张量运算和自动求导
• torch.nn：神经网络模块，包含各种层
• math：Python 数学库，用于计算对数和三角函数
• matplotlib.pyplot：用于可视化位置编码热力图和波形图
• numpy：用于辅助数值计算和可视化

💡 如果你还没有安装 matplotlib，可以用 pip install matplotlib 快速安装。

2. 为什么需要位置编码 🤔

本章解释 Transformer 架构中位置编码的必要性

2.1 Transformer 的"失忆"问题 📝

在 Transformer 出现之前，NLP 任务大多以 RNN、LSTM 为代表的循环方式处理——一个 token 一个 token 地输入模型。这种顺序结构天然包含了 token 在序列中的位置信息。

但 Transformer 彻底改变了这一点：它使用 自注意力机制（Self-Attention） 一次性处理整个序列，所有 token 并行计算。这带来了巨大的效率提升，但也产生了一个新问题——模型无法感知 token 的顺序。

举个例子，下面两句话的 token 完全一样，但含义截然相反：

• "我把小姐姐安全的送回家"
• "小姐姐把我安全的送回家"

对于纯粹的自注意力机制来说，这两句话是 完全等价 的——它看到的只是一个"词袋"（Bag of Words），无法区分谁在前、谁在后。

参考资料：

• 一文搞懂Transformer的位置编码 -- CSDN ⭐值得阅读
• 通俗理解Transformer的位置编码 -- CSDN

2.2 位置编码的解决思路 💡

为了解决这个问题，Transformer 在输入词向量中 显式地加入位置信息——这就是位置编码（Positional Encoding）。

具体做法是：为序列中的每个位置生成一个唯一的编码向量，然后将这个位置编码向量与词嵌入向量 相加，作为模型的最终输入：

Input = Word_Embedding + Positional_Encoding

这样，即使两个位置的词向量完全相同，由于加上了不同的位置编码，模型也能区分它们。

位置编码的理想性质：

1. 唯一性：每个位置具有独特的编码
2. 有界性：编码值范围可控，避免数值不稳定
3. 泛化性：能处理比训练时更长的序列
4. 可区分性：不同位置之间的编码具有良好的相对位置可区分性

3. 正弦位置编码（Sinusoidal Positional Encoding）🧮

本章从零编写正弦位置编码的完整代码，逐行讲解

3.1 核心公式回顾 📝

Transformer 原始论文《Attention is All You Need》提出了基于正弦和余弦函数的位置编码方案。对于位置 pos 和维度索引 i，编码值的计算公式为：

PE(pos, 2i)   = sin(pos / 10000^(2i / d_model))
PE(pos, 2i+1) = cos(pos / 10000^(2i / d_model))

其中：

• pos：token 在序列中的位置（0, 1, 2, ...）
• i：维度索引（0, 1, 2, ..., d_model/2 - 1），每个 i 对应一对正弦/余弦波
• d_model：位置编码的总维度（必须为偶数）

维度索引 i 的直观理解 💡

直接看公式中的数字：

当 d_model = 6 时，位置编码向量的 6 个维度是：维度0、维度1、维度2、维度3、维度4、维度5

公式中 i 的取值范围是 0, 1, 2（因为 d_model/2 - 1 = 3 - 1 = 2）

所以：

• i = 0 → 控制最前面两个维度（0和1）
• i = 1 → 控制中间两个维度（2和3）
• i = 2 → 控制最后两个维度（4和5）

i 就是"第几组维度"的编号。每组 2 个维度，一个用 sin，一个用 cos。

看图理解：

graph LR
    i0[i=0] -->|sin| d0[dim 0]
    i0 -->|cos| d1[dim 1]
    style i0 fill:#e1f5fe
    style d0 fill:#fff3e0
    style d1 fill:#fff3e0

graph LR
    i1[i=1] -->|sin| d2[dim 2]
    i1 -->|cos| d3[dim 3]
    style i1 fill:#e1f5fe
    style d2 fill:#fff3e0
    style d3 fill:#fff3e0

graph LR
    i2[i=2] -->|sin| d4[dim 4]
    i2 -->|cos| d5[dim 5]
    style i2 fill:#e1f5fe
    style d4 fill:#fff3e0
    style d5 fill:#fff3e0

每个 i 对应不同的频率 💡

上面说了，i = 0 控制维度 0,1，i = 1 控制维度 2,3...

这还没完！不同的 i，还决定了 sin/cos 里面的"角度"变化多快。

角度 = pos / 10000^(2i/d_model)

换个说法：

• i = 0：pos 每增加 1，角度走 1 弧元 → 变化快
• i = 1：pos 每增加 1，角度走 0.1 弧元 → 变化中等
• i = 2：pos 每增加 1，角度走 0.01 弧元 → 变化慢

为什么需要不同的频率？

直接看数字：

只用 i = 0（一种频率）时：

位置 0: sin(0) = 0.00
位置 1: sin(1) = 0.84
位置 7: sin(7) = 0.66   (≈ 1 + 2π)
位置 8: sin(8) = 0.99   (≈ 2 + 2π)

如果序列很短（比如只有前 10 个位置），确实每个位置的值都不同。但如果序列很长（比如位置 100、107、114...），sin 的周期是 2π ≈ 6.28，超过一个周期后值会重复，位置 1 和位置 7（≈ 1 + 2π）的值就很接近！模型分不清远处的位置！

用多种频率后（i = 0, 1, 2 组合）：

位置 0:  (sin(0/1),   sin(0/10),   sin(0/100))   = (0.00, 0.00, 0.00)
位置 1:  (sin(1/1),   sin(1/10),   sin(1/100))   = (0.84, 0.10, 0.01)
位置 7:  (sin(7/1),   sin(7/10),   sin(7/100))   = (0.66, 0.64, 0.07)

现在每个位置都有独特的组合，再也不会混淆！

一句话总结：i 用来控制"用多粗的尺子"量位置。低频看大局，高频看细节。

核心思想：用不同频率的波来标记位置。每种频率就像一把不同刻度的尺子——高频像毫米尺能看清近距离，低频像米尺能看远距离。多种频率组合，每个位置都有唯一的"指纹"。

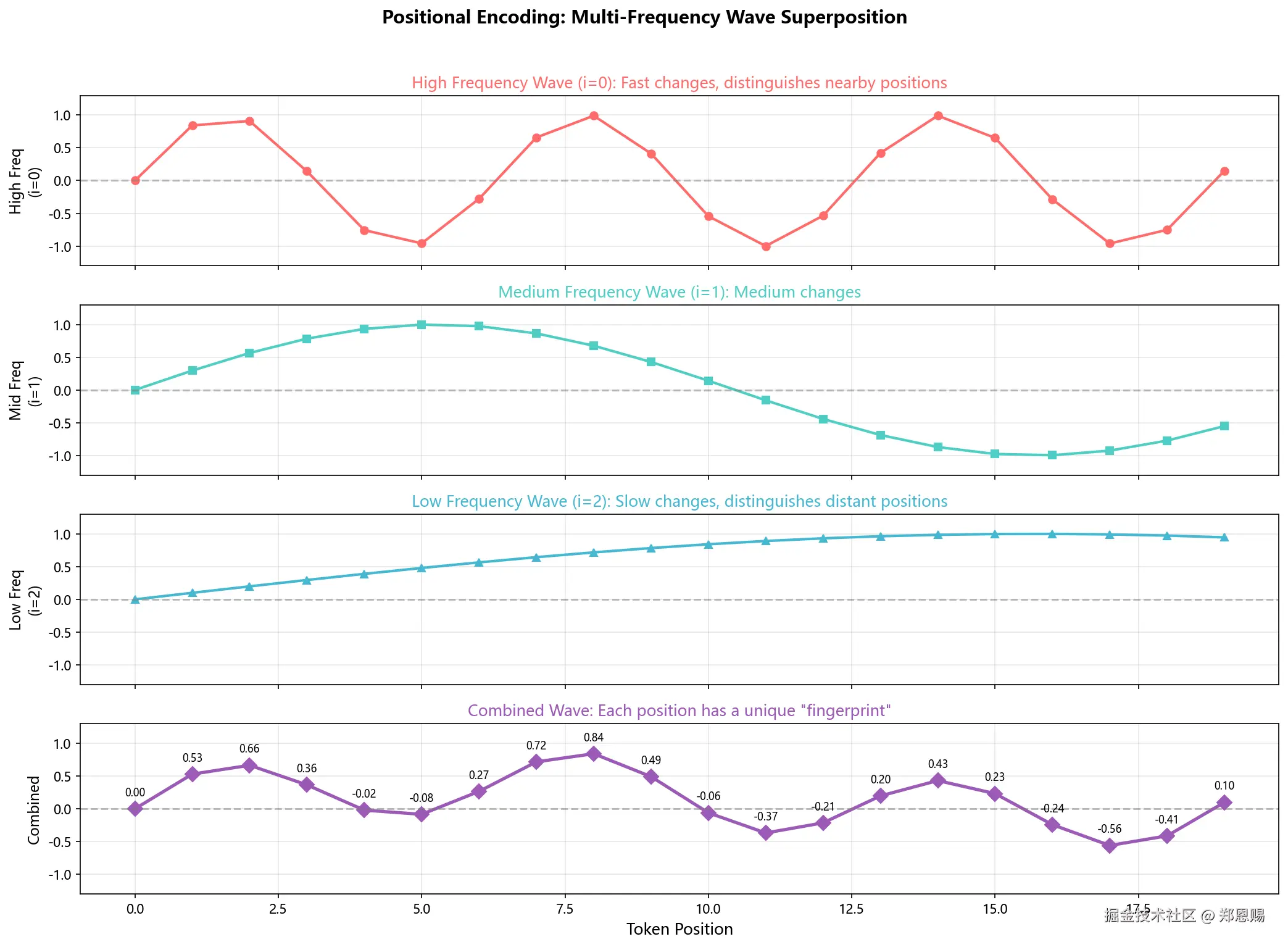

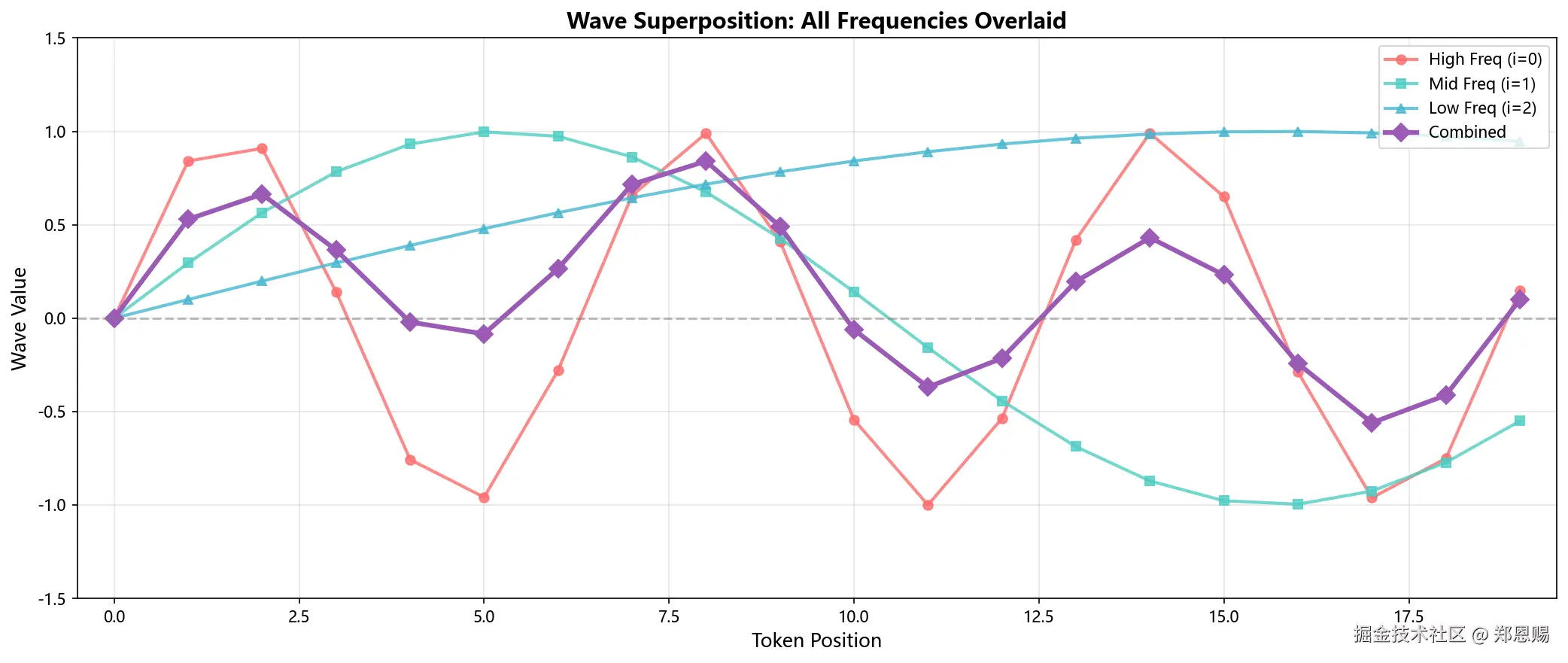

波谱叠加示意：

上图展示了波叠加的效果：

• 第一行（红色）：高频波，波动快，能区分相邻位置
• 第二行（青色）：中频波，波动适中
• 第三行（蓝色）：低频波，波动慢，能区分远处位置
• 第四行（紫色）：叠加后的波，把前三行的值加起来得到最终结果。所以位置 0 = 红色0 + 青色0 + 蓝色0 = 0，位置 1 = 红色0.84 + 青色0.10 + 蓝色0.01 = 0.95，每个位置算出來的数字都不同。

就像不同乐器同时演奏——小提琴（高频）拉得快，大提琴（低频）拉得慢，你听到的是它们的合声。每个位置接收到的"合声"独一无二，模型就能识别出是哪个位置。

（多频率设计原理）参考资料：

• 一文搞懂Transformer的位置编码 -- CSDN

设计思想：

• 偶数维度用 sin，奇数维度用 cos：相邻维度之间相差 π/2，形成固定的相位关系。这样设计的目的是为了让模型更容易学习相对位置信息——比如位置 pos 和位置 pos+k 之间的关系，可以通过简单的三角函数公式推导出来。

（为什么 sin/cos 交替）参考资料：

• Transformer002 位置编码 -- CSDN
• 不同维度对应不同频率：分母 10000^(2i/d_model) 随 i 增大而指数增长，频率呈几何级数下降
  • 低维度（i 小）→ 高频 → 编码局部位置信息
  • 高维度（i 大）→ 低频 → 编码全局位置信息
• 固定编码，不可学习：不需要额外参数，推理时可泛化到任意长度

为什么用 sin/cos 而不用简单的 1, 2, 3...？

直接用递增整数（1, 2, 3...）有两个致命问题：

1. 序列越长，后面的值越大，数值不稳定
2. 数字越大占的权重越大，无法公平对待每个位置

而 sin/cos 函数的输出始终在 [-1, 1] 之间，天然有界。同时，不同频率的多尺度编码让每个位置获得独特的"多频信号"，模型可以从中学习到丰富的相对位置关系。

（维度索引 i 的含义）参考资料：

• Transformer中的位置编码 -- CSDN
• Attention Is All You Need -- arXiv ⭐值得阅读
• 一文看懂Transformer中的位置编码 -- CSDN
• Transformer位置编码的深度解析 -- 腾讯云

3.2 完整代码实现 💻

下面是基于 PyTorch 的完整手动实现：

import torch
import torch.nn as nn
import math

class SinusoidalPositionalEncoding(nn.Module):
    """
    正弦位置编码的 PyTorch 实现

    参数:
        d_model: 编码向量的维度（必须为偶数）
        max_len: 支持的最大序列长度
        dropout: Dropout 概率
    """
    def __init__(self, d_model, max_len=5000, dropout=0.1):
        super(SinusoidalPositionalEncoding, self).__init__()
        self.dropout = nn.Dropout(dropout)

        # 1. 创建位置编码矩阵 [max_len, d_model]
        pe = torch.zeros(max_len, d_model)

        # 2. 生成位置索引 [max_len, 1]
        position = torch.arange(0, max_len, dtype=torch.float).unsqueeze(1)

        # 3. 计算频率除数项 [d_model/2]
        # 等价于 1 / (10000^(2i/d_model))
        div_term = torch.exp(
            torch.arange(0, d_model, 2).float() * (-math.log(10000.0) / d_model)
        )

        # 4. 偶数维度填 sin，奇数维度填 cos
        pe[:, 0::2] = torch.sin(position * div_term)
        pe[:, 1::2] = torch.cos(position * div_term)

        # 5. 增加 batch 维度 [1, max_len, d_model]
        pe = pe.unsqueeze(0)

        # 6. 注册为 buffer（不参与梯度更新，但会随模型保存）
        self.register_buffer('pe', pe)

    def forward(self, x):
        """
        前向传播

        参数:
            x: 输入张量 [batch_size, seq_len, d_model]

        返回:
            加上位置编码后的张量 [batch_size, seq_len, d_model]
        """
        # 取出对应长度的位置编码并加到输入上
        x = x + self.pe[:, :x.size(1), :]
        return self.dropout(x)

3.3 代码逐行解析 🔍

本节详细拆解每一步的计算过程和数据形状变化

第1步：创建编码矩阵

pe = torch.zeros(max_len, d_model)

创建一个形状为 [max_len, d_model] 的全零矩阵，后续用 sin/cos 值填充。max_len 是预设的最大序列长度（如 5000），d_model 是编码维度（如 512）。

第2步：生成位置索引

position = torch.arange(0, max_len, dtype=torch.float).unsqueeze(1)

• torch.arange(0, max_len) 生成 [0, 1, 2, ..., max_len-1]，形状 [max_len]
• .unsqueeze(1) 在第 1 维增加一个维度，形状变为 [max_len, 1]

这样做的目的是让后续的 position * div_term 能够广播——[max_len, 1] * [d_model/2] → [max_len, d_model/2]。

第3步：计算频率除数项

div_term = torch.exp(
    torch.arange(0, d_model, 2).float() * (-math.log(10000.0) / d_model)
)

这行代码等价于计算 1 / (10000^(2i/d_model))，但使用了指数-对数变换来避免数值溢出：

原始公式: 10000^(2i/d_model)
对数变换: exp(2i/d_model * ln(10000))
倒数形式: exp(-2i/d_model * ln(10000))
代码实现: exp(2i * (-ln(10000) / d_model))

这里的 2i 是什么？

回顾一下公式中的 i 和 2i：

• i 是"维度组"的编号，取值范围是 0, 1, 2, ..., d_model/2 - 1
• 2i 是每组对应的偶数维度索引

当 d_model = 6 时：

代码中 torch.arange(0, d_model, 2) 步长为 2，生成的 [0, 2, 4, ...] 就是公式中的 2i（偶数维度索引）。

为什么要这样设计？

因为每一组（2i 和 2i+1）共用同一个分母：

• 维度 0（sin）和维度 1（cos）都除以 10000^(0/6)
• 维度 2（sin）和维度 3（cos）都除以 10000^(2/6)
• 维度 4（sin）和维度 5（cos）都除以 10000^(4/6)

所以只需要计算偶数维度对应的除数，奇数维度直接复用即可！

为什么用 exp-log 而不是 pow？

torch.pow(10000, 2*i/d_model) 在数值上等价，但当 d_model 很大时，10000^(2i/d_model) 可能产生极大的中间值。使用 exp-log 变换可以避免这个问题，数值更稳定。

什么是 pow 和 exp-log？

• pow(base, exponent)：幂运算，计算 base^exponent（base 的 exponent 次方）

  • 例如：pow(10000, 2) = 10000² = 100,000,000

• exp(x)：指数函数，计算 e^x（e ≈ 2.71828 是自然对数的底数）

  • 例如：exp(2) = e² ≈ 7.389

• log(x)：对数函数，是指数函数的逆运算

  • 例如：log(e²) = 2
  • ln(10000) ≈ 9.21（自然对数）

数学恒等变换：

根据对数和指数的性质，有以下恒等式：

a^b = e^(b * ln(a))

应用到我们的公式：

10000^(2i/d_model) = e^((2i/d_model) * ln(10000))

所以：

1 / 10000^(2i/d_model) = e^(-(2i/d_model) * ln(10000))
                       = exp(2i * (-ln(10000) / d_model))

数据示例对比：

当 d_model = 512，i = 256（即 2i = 512，最后一个维度组）时：

# 方法1：直接使用 pow（可能数值不稳定）
result_pow = torch.pow(10000, 512 / 512)  # = 10000^1 = 10000
div_term_pow = 1 / result_pow              # = 0.0001

# 方法2：使用 exp-log 变换（数值稳定）
div_term_exp = torch.exp(512 * (-math.log(10000.0) / 512))
# = exp(512 * (-9.21 / 512))
# = exp(-9.21)
# = 0.0001

为什么 exp-log 更稳定？

当维度更大时（如 d_model = 4096），问题会更明显：

# 极端情况：d_model = 4096, i = 2048
# 方法1：pow 会产生极大的中间值
intermediate = torch.pow(10000, 4096 / 4096)  # = 10000（还行）
# 但如果计算 10000^(4096/512) = 10000^8 = 10^32（超大！可能溢出）

# 方法2：exp-log 始终在安全范围内
div_term = torch.exp(4096 * (-math.log(10000.0) / 4096))
# = exp(-9.21) = 0.0001（始终是合理的数值）

核心原理：

• 两种方法的计算结果完全相同
• 但 exp-log 的计算过程更安全，不会产生超大的中间值，避免数值溢出

第4步：填入 sin 和 cos

pe[:, 0::2] = torch.sin(position * div_term)
pe[:, 1::2] = torch.cos(position * div_term)

• pe[:, 0::2]：选取所有行的第 0, 2, 4, ... 列（偶数维度），填入 sin 值
• pe[:, 1::2]：选取所有行的第 1, 3, 5, ... 列（奇数维度），填入 cos 值
• position * div_term：[max_len, 1] * [d_model/2] → [max_len, d_model/2]，即每个位置在每个频率下的角度值

第5步：增加 batch 维度

pe = pe.unsqueeze(0)

形状从 [max_len, d_model] 变为 [1, max_len, d_model]，方便后续与输入 [batch_size, seq_len, d_model] 进行广播相加。

第6步：注册为 buffer

self.register_buffer('pe', pe)

register_buffer 将张量注册为模型的持久状态：

• 不参与梯度更新（不是可训练参数）
• 会随模型一起保存和加载（model.state_dict() 中包含）
• 会自动迁移到正确的设备（model.to(device) 时一起移动）

forward 方法

x = x + self.pe[:, :x.size(1), :]

• self.pe[:, :x.size(1), :]：从预计算的编码矩阵中取出前 seq_len 个位置的编码
• 形状：[1, seq_len, d_model]，通过广播与 [batch_size, seq_len, d_model] 相加

参考资料：

• PyTorch register_buffer 详解 -- PyTorch
• 位置编码/绝对位置编码/相对位置编码/Rope原理+公式详细推导及代码实现 -- CSDN
• CODE04:实现 Sinusoidal 编码 -- GitHub

4. 可学习位置编码（Learned Positional Embedding）📚

本章介绍另一种常见的绝对位置编码方案

4.1 原理与对比 🔄

除了固定的正弦位置编码，另一种常见方案是 可学习的位置嵌入——将位置编码视为可训练的参数，在训练过程中由模型自主学习。

class LearnedPositionalEncoding(nn.Module):
    """
    可学习位置编码

    参数:
        d_model: 编码向量维度
        max_len: 支持的最大序列长度
    """
    def __init__(self, d_model, max_len=5000):
        super(LearnedPositionalEncoding, self).__init__()
        # 创建一个可学习的 Embedding 层
        self.pe = nn.Embedding(max_len, d_model)

    def forward(self, x):
        """
        参数:
            x: 输入张量 [batch_size, seq_len, d_model]
        """
        seq_len = x.size(1)
        # 生成位置索引 [0, 1, ..., seq_len-1]
        positions = torch.arange(seq_len, device=x.device).unsqueeze(0)
        # 查表获取位置编码并加到输入上
        x = x + self.pe(positions)
        return x

4.2 两种方案对比 📊

💡 建议：正弦位置编码适合需要灵活序列长度的场景，可学习位置编码在固定长度任务中通常表现更好。BERT 和 GPT 系列选择了可学习方案，而原始 Transformer 使用了正弦方案。

参考资料：

• 位置编码祛魅 | 详解Transformer中位置编码 -- CSDN
• 超越Attention：高级位置嵌入方法 -- 智源社区

5. 可视化位置编码 👁️

本章通过热力图和波形图直观展示位置编码

5.1 热力图可视化 🔥

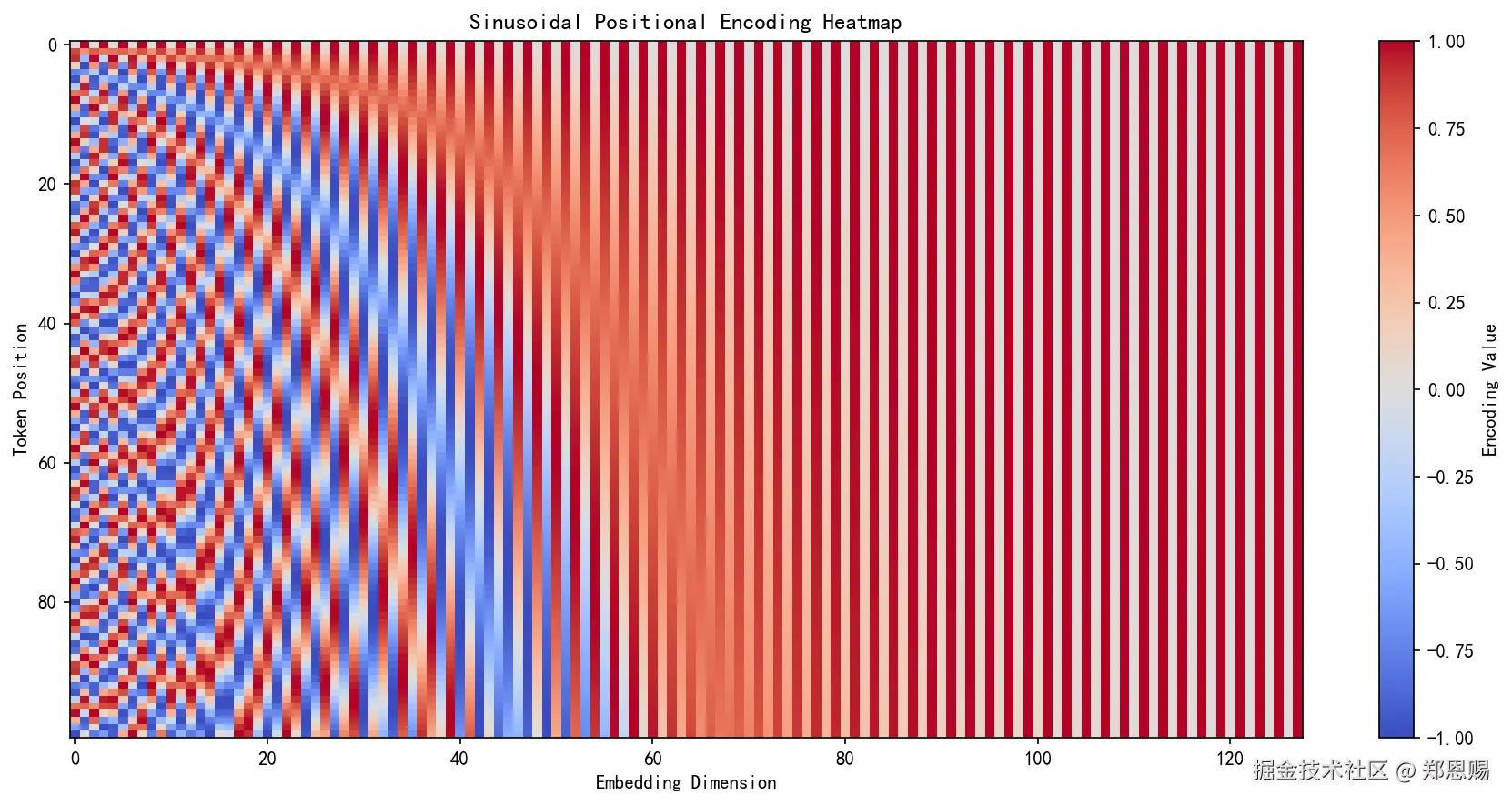

位置编码矩阵的每一行是一个位置的编码向量，每一列是一个维度在不同位置上的值。热力图可以直观展示整体模式：

import matplotlib.pyplot as plt
import torch
import math
import numpy as np

# 设置 Matplotlib 支持中文显示
plt.rcParams['font.sans-serif'] = ['SimHei', 'DejaVu Sans']
plt.rcParams['axes.unicode_minus'] = False


def get_sinusoidal_pe(seq_len, d_model):
    """生成正弦位置编码矩阵 [seq_len, d_model]"""
    pe = torch.zeros(seq_len, d_model)
    position = torch.arange(0, seq_len, dtype=torch.float).unsqueeze(1)
    div_term = torch.exp(
        torch.arange(0, d_model, 2).float() * (-math.log(10000.0) / d_model)
    )
    pe[:, 0::2] = torch.sin(position * div_term)
    pe[:, 1::2] = torch.cos(position * div_term)
    return pe


def visualize_pe_heatmap(pe, save_path='pe_heatmap.png'):
    """
    可视化位置编码热力图

    参数:
        pe: 位置编码矩阵 [seq_len, d_model]
        save_path: 图片保存路径
    """
    pe_np = pe.detach().cpu().numpy()

    plt.figure(figsize=(12, 6))
    plt.imshow(pe_np, aspect='auto', cmap='coolwarm')
    plt.colorbar(label='Encoding Value')
    plt.xlabel('Embedding Dimension')
    plt.ylabel('Token Position')
    plt.title('Sinusoidal Positional Encoding Heatmap')
    plt.tight_layout()
    plt.savefig(save_path, dpi=150, bbox_inches='tight')
    print(f"图片已保存为 {save_path}")


# ========== 运行可视化 ==========
seq_len, d_model = 100, 128
pe = get_sinusoidal_pe(seq_len, d_model)
visualize_pe_heatmap(pe)

热力图解读：

• 纵轴：token 位置（0 到 99，共 100 个位置）
• 横轴：编码维度（0 到 127，共 128 维）
• 颜色：编码值（红色为正值，蓝色为负值，白色接近 0）
• 左侧（低维度 0-30）：变化快，呈现高频红蓝交替条纹 → 编码局部位置差异
• 右侧（高维度 80-127）：变化极慢，呈现红白相间 → 因为频率太低，在 100 个位置内 cos 值始终为正值，未走完一个完整周期，所以看不到蓝色

💡 为什么右侧只有红白没有蓝色？当 d_model=128 时，高维度对应的频率极低（分母 10000^(2i/128) 超级大），在 seq_len=100 的范围内角度变化太小，cos 值一直保持在正值区域。如果要看到完整的红白蓝交替，需要将 seq_len 增大到 1000+。

5.2 波形图可视化 🌊

选取特定维度，绘制其在不同位置上的值变化，可以更直观地看到 sin/cos 的周期性：

def visualize_pe_waveforms(pe, dims_to_plot=[0, 1, 10, 11, 30, 31, 60, 61]):
    """
    可视化特定维度的位置编码波形

    参数:
        pe: 位置编码矩阵 [seq_len, d_model]
        dims_to_plot: 要绘制的维度索引列表
    """
    pe_np = pe.detach().cpu().numpy()
    seq_len = pe_np.shape[0]
    positions = np.arange(seq_len)

    fig, axes = plt.subplots(len(dims_to_plot), 1, figsize=(12, 2 * len(dims_to_plot)))

    for idx, dim in enumerate(dims_to_plot):
        axes[idx].plot(positions, pe_np[:, dim], linewidth=0.8)
        axes[idx].set_ylabel(f'Dim {dim}')
        axes[idx].set_xlim(0, seq_len)
        axes[idx].set_ylim(-1.1, 1.1)
        axes[idx].grid(True, alpha=0.3)

    axes[-1].set_xlabel('Token Position')
    fig.suptitle('Positional Encoding Waveforms (Selected Dimensions)', fontsize=14)
    plt.tight_layout()
    plt.savefig('pe_waveforms.png', dpi=150, bbox_inches='tight')
    print("图片已保存为 pe_waveforms.png")


# ========== 运行可视化 ==========
visualize_pe_waveforms(pe)

波形图解读：

• 低维度（Dim 0, 1）：频率极高，相邻位置的值剧烈变化 → 捕捉细粒度的局部位置差异
• 中维度（Dim 30, 31）：频率适中，呈现明显的周期性波动
• 高维度（Dim 60, 61）：频率极低，几乎呈线性变化 → 捕捉粗粒度的全局位置趋势

💡 这种"多频率"设计类似于信号处理中的 傅里叶变换——用不同频率的正弦波组合来表示任意信号。位置编码借用了同样的思想：用不同频率的 sin/cos 波来唯一标识每个位置。

参考资料：

• 位置编码（Positional Encoding）-- CSDN
• positional-encodings PyPI -- PyPI

6. 其他位置编码简介 🔬

本章简要介绍 RoPE 和 ALiBi 两种现代位置编码方案

6.1 RoPE（Rotary Position Embedding）🔄

RoPE（旋转位置编码）由苏剑林等人在 2021 年提出，核心思想是 通过对 Q 和 K 向量进行旋转来编码位置信息，而非将位置编码加到输入上。

核心公式（对于一对特征）：

RoPE(x_m, m) = [cos(mθ)  -sin(mθ)] [x_m^(1)]
               [sin(mθ)   cos(mθ)] [x_m^(2)]

其中 θ_i = 10000^(-2i/d)，不同特征对使用不同的旋转角度。

关键特性：

• 注意力分数天然只依赖相对位置 (m - n)
• 兼具绝对位置编码和相对位置编码的优势
• 被 LLaMA、Qwen、ChatGLM 等主流大模型广泛采用

# RoPE 核心代码片段（简化版）
class RotaryPositionalEmbeddings(nn.Module):
    def __init__(self, d: int, base: int = 10_000):
        super().__init__()
        self.d = d
        self.base = base

    def forward(self, x: torch.Tensor):
        # x: [seq_len, batch_size, n_heads, head_dim]
        seq_len = x.shape[0]
        theta = 1.0 / (self.base ** (torch.arange(0, self.d, 2).float() / self.d))
        seq_idx = torch.arange(seq_len, device=x.device).float()
        idx_theta = torch.einsum('n,d->nd', seq_idx, theta)

        cos_cached = idx_theta.cos()[:, None, None, :]
        sin_cached = idx_theta.sin()[:, None, None, :]

        # 旋转操作
        neg_half_x = torch.cat([-x[..., self.d//2:], x[..., :self.d//2]], dim=-1)
        x_rope = x * cos_cached + neg_half_x * sin_cached
        return x_rope

参考资料：

• RoFormer: Enhanced Transformer with Rotary Position Embedding -- arXiv ⭐值得阅读
• Rotary Positional Embeddings (RoPE) -- labml.ai
• RoPE-PyTorch -- GitHub

6.2 ALiBi（Attention with Linear Biases）📏

ALiBi 由 Press 等人在 2021 年提出（ICLR 2022），核心思想是 完全不使用位置编码向量，而是在注意力分数上直接加一个与距离成正比的线性偏置。

核心公式：

Attention(Q, K, V) = softmax((QK^T + m × (-|i-j|)) / √d_k) × V

其中 m 是每个注意力头特有的斜率，|i-j| 是 token 之间的相对距离。

关键特性：

• 零额外参数：不需要位置编码层
• 极强外推能力：训练用 1024 长度，推理可外推到 2048+
• 简单高效：训练速度提升 11%，内存节省 11%
• 被 BLOOM、MPT 等模型采用

# ALiBi 偏置矩阵生成（简化版）
def build_alibi_bias(n_heads, seq_len):
    """生成 ALiBi 注意力偏置矩阵"""
    # 计算每个头的斜率
    slopes = torch.pow(2, torch.arange(1, n_heads + 1).float().neg() * (8.0 / n_heads))

    # 计算相对距离矩阵
    position = torch.arange(seq_len).unsqueeze(0)
    distance = (position - position.transpose(0, 1)).abs()

    # 生成偏置 [n_heads, seq_len, seq_len]
    alibi_bias = -slopes.view(-1, 1, 1) * distance.unsqueeze(0)
    return alibi_bias

参考资料：

• Train Short, Test Long: ALiBi -- arXiv ⭐值得阅读
• Attention with Linear Biases (ALiBi) -- labml.ai
• ALiBi PyTorch Implementation -- GitHub

6.3 方案对比总览 📊

参考资料：

• 大模型位置编码2万5千字详解 -- CSDN ⭐值得阅读

7. 完整可运行示例 🎯

本章提供一个从头到尾可运行的完整代码

把上面的内容整合起来，下面是一个完整的可运行脚本：

import torch
import torch.nn as nn
import math
import matplotlib.pyplot as plt
import numpy as np

# 设置 Matplotlib 支持中文显示
plt.rcParams['font.sans-serif'] = ['SimHei', 'DejaVu Sans']
plt.rcParams['axes.unicode_minus'] = False


class SinusoidalPositionalEncoding(nn.Module):
    """正弦位置编码"""

    def __init__(self, d_model, max_len=5000, dropout=0.1):
        super(SinusoidalPositionalEncoding, self).__init__()
        self.dropout = nn.Dropout(dropout)

        pe = torch.zeros(max_len, d_model)
        position = torch.arange(0, max_len, dtype=torch.float).unsqueeze(1)
        div_term = torch.exp(
            torch.arange(0, d_model, 2).float() * (-math.log(10000.0) / d_model)
        )
        pe[:, 0::2] = torch.sin(position * div_term)
        pe[:, 1::2] = torch.cos(position * div_term)
        pe = pe.unsqueeze(0)
        self.register_buffer('pe', pe)

    def forward(self, x):
        x = x + self.pe[:, :x.size(1), :]
        return self.dropout(x)


def test_positional_encoding():
    """测试位置编码模块"""
    torch.manual_seed(42)

    # 参数设置
    batch_size = 2
    seq_len = 10
    d_model = 512

    # 模拟词嵌入输入
    x = torch.randn(batch_size, seq_len, d_model)

    # 创建位置编码模块
    pe = SinusoidalPositionalEncoding(d_model=d_model, max_len=5000, dropout=0.0)

    # 前向传播
    output = pe(x)

    print("=" * 50)
    print("正弦位置编码测试")
    print("=" * 50)
    print(f"输入形状: {x.shape}")
    print(f"输出形状: {output.shape}")
    print(f"输入与输出形状一致: {x.shape == output.shape}")
    print(f"位置编码矩阵形状: {pe.pe.shape}")
    print(f"位置编码值范围: [{pe.pe.min():.4f}, {pe.pe.max():.4f}]")
    print("=" * 50)

    return pe.pe.squeeze(0)


def visualize_pe_heatmap(pe, save_path='pe_heatmap.png'):
    """可视化位置编码热力图"""
    pe_np = pe.detach().cpu().numpy()

    plt.figure(figsize=(12, 6))
    plt.imshow(pe_np, aspect='auto', cmap='coolwarm')
    plt.colorbar(label='Encoding Value')
    plt.xlabel('Embedding Dimension')
    plt.ylabel('Token Position')
    plt.title('Sinusoidal Positional Encoding Heatmap')
    plt.tight_layout()
    plt.savefig(save_path, dpi=150, bbox_inches='tight')
    print(f"图片已保存为 {save_path}")


def visualize_pe_waveforms(pe, dims_to_plot=[0, 1, 30, 31, 100, 101, 300, 301]):
    """可视化特定维度的位置编码波形"""
    pe_np = pe.detach().cpu().numpy()
    seq_len = pe_np.shape[0]
    positions = np.arange(seq_len)

    fig, axes = plt.subplots(len(dims_to_plot), 1, figsize=(12, 2 * len(dims_to_plot)))

    for idx, dim in enumerate(dims_to_plot):
        axes[idx].plot(positions, pe_np[:, dim], linewidth=0.8)
        axes[idx].set_ylabel(f'Dim {dim}')
        axes[idx].set_xlim(0, seq_len)
        axes[idx].set_ylim(-1.1, 1.1)
        axes[idx].grid(True, alpha=0.3)

    axes[-1].set_xlabel('Token Position')
    fig.suptitle('Positional Encoding Waveforms (Selected Dimensions)', fontsize=14)
    plt.tight_layout()
    plt.savefig('pe_waveforms.png', dpi=150, bbox_inches='tight')
    print("图片已保存为 pe_waveforms.png")


if __name__ == "__main__":
    # 运行测试
    pe_matrix = test_positional_encoding()

    # 可视化热力图
    visualize_pe_heatmap(pe_matrix[:100, :128])

    # 可视化波形图
    visualize_pe_waveforms(pe_matrix[:200, :512])

7.1 运行结果示例

==================================================
正弦位置编码测试
==================================================
输入形状: torch.Size([2, 10, 512])
输出形状: torch.Size([2, 10, 512])
输入与输出形状一致: True
位置编码矩阵形状: torch.Size([1, 5000, 512])
位置编码值范围: [-1.0000, 1.0000]
==================================================
图片已保存为 pe_heatmap.png
图片已保存为 pe_waveforms.png

可以看到：

• 输出形状与输入完全一致，位置编码只是改变了数值，不改变形状
• 编码值始终在 [-1, 1] 范围内，数值稳定
• 预计算了 5000 个位置的编码，实际使用时按需取用

8. 总结 📝

本节我们完成了位置编码的学习与代码实现，核心要点回顾：

🔴 关键理解：

• 位置编码是 Transformer 感知序列顺序的 唯一途径，没有它模型就是"词袋"
• 正弦编码的多频率设计是其精髓——类似傅里叶变换，用不同频率的波组合来唯一标识位置
• register_buffer 是关键技巧：既不是可训练参数，又能随模型保存/加载/迁移设备
• 实际项目中，现代大模型多采用 RoPE（LLaMA、Qwen）或 ALiBi（BLOOM），但理解正弦编码是掌握所有位置编码方案的基础

参考资料：

• Attention Is All You Need -- arXiv ⭐值得阅读
• 一文搞懂Transformer的位置编码 -- CSDN ⭐值得阅读
• 大模型位置编码2万5千字详解 -- CSDN
• 从0开始AIGC：一文看懂Transformer中的位置编码 -- CSDN
• The Illustrated Transformer -- Jay Alammar ⭐值得阅读
• Rotary Positional Embeddings (RoPE) -- labml.ai
• Attention with Linear Biases (ALiBi) -- labml.ai

最后更新时间：2026-05-18
