Unidbg学习笔记（四）：一条 SVC 指令引发的连锁反应

理解 SVC 机制就理解了 Unidbg 的灵魂。所有的 JNI 调用、系统调用、Hook 拦截，最终都汇聚到同一个入口。

从一行汇编开始

打开 IDA 看一段 ARM64 的反汇编，你迟早会撞见这样一行：

.text:0000000000401234    svc    #0

短短四个字节（指令值 0xD4000001，内存里的小端字节流是 01 00 00 D4），却是整个用户态程序与内核打交道的唯一通道。open 是它，read 是它，gettimeofday 是它，mmap 也是它。所有看起来天差地别的“系统调用”，到最底层全都收敛成同一条指令。

更妙的是，Unidbg 在这条指令上动了手脚 — 它不只用 SVC 来模拟系统调用，还把 JNI 调用、Hook 回调、虚拟模块的函数实现，统统伪装成了 SVC。一条 ARM 指令，扛起了整个 Unidbg 的对外交互。

理解这个机制，你会明白几件以前可能一直困惑的事：

  • 为什么 JNI 报错和 Syscall 报错的栈帧长得几乎一模一样？
  • 为什么 Unidbg 的 Hook 能在 Frida 完全够不到的层级生效？
  • 为什么 intno=2 这个数字会出现在几乎所有 Unidbg 的报错里？

这一篇，我们就拆开这条 SVC 指令，看看它在 Unidbg 内部点燃了一连串什么样的连锁反应。

SVC 指令：用户态通往内核的那道门

ARM 架构中的 SVC

SVC 全称 Supervisor Call（管理调用），在 ARMv7 中曾叫 SWI（Software Interrupt，软件中断），ARMv8 之后统一改叫 SVC。作用只有一个：让 CPU 从用户态主动切换到内核态。

它的指令格式非常朴素：

ARM32:  svc #imm24    ; 24 位立即数（实际只用低 8 位）
ARM64:  svc #imm16    ; 16 位立即数

机器码示例（内存里的小端字节流 → 反汇编）:
ARM64:  01 00 00 D4    →    svc #0    ; 整数值 0xD4000001
ARM32:  00 00 00 EF    →    svc #0    ; 整数值 0xEF000000

立即数本身在大多数 Linux 系统上是没有意义的（按惯例填 0）。系统调用号是通过寄存器传递的：

架构系统调用号寄存器参数寄存器返回值寄存器
ARM32r7r0–r6r0
ARM64x8x0–x5x0

举个具体例子，调用 read(fd, buf, count) 在 ARM64 上的样子是这样：

mov  x0, #3            ; 第一个参数 fd = 3
mov  x1, x19           ; 第二个参数 buf 指针
mov  x2, #1024         ; 第三个参数 count = 1024
mov  x8, #63           ; 系统调用号 __NR_read = 63 (ARM64 用 x8 装载)
svc  #0                ; 触发软件中断 → CPU 从 EL0 进入 EL1
                       ; 内核完成 read 后返回, 结果写在 x0

真实 Android 中发生了什么

在真机上执行这条 svc #0 时，CPU 内部发生的事情大概是：

  1. CPU 把当前的执行状态（PC、寄存器、PSTATE）保存到内核栈
  2. 切换异常级别：EL0（用户态）→ EL1（内核态）
  3. 跳转到内核预先注册的异常向量表（VBAR_EL1 指向的位置）
  4. 内核根据 x8 寄存器查 syscall 表，找到对应的内核函数（如 sys_read）
  5. 执行内核函数，结果写回 x0
  6. 执行 eret 指令，恢复寄存器，返回用户态的下一条指令

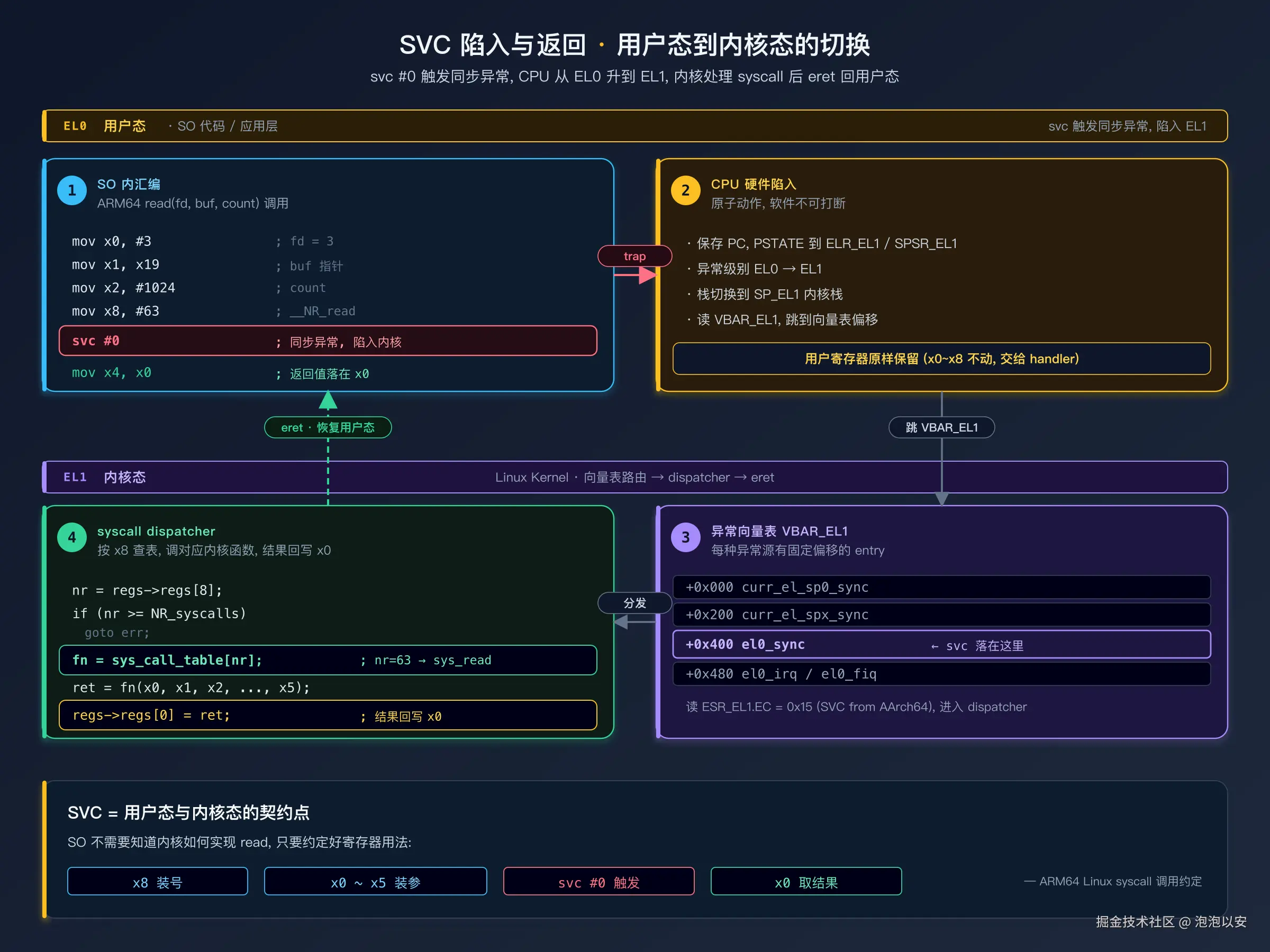

SVC 陷入与返回：用户态到内核态的切换

整条用户态代码并不知道（也不需要知道）内核里到底发生了什么。它只知道：执行 svc #0，返回时 x0 里有结果。SVC 是一道单向门 — 你把请求扔进去，等待门那边的人把答案推回来。

类比一下：SVC 就像银行柜台的取号机。你不需要知道柜员是谁、后台系统是什么、钱从哪个金库取出来。你按下按钮（执行 SVC），等叫号（CPU 恢复执行），结果就在你手上了。柜台后面的世界，对你是完全不透明的。

Unidbg 的天才设计：把所有外部交互都伪装成 SVC

一个棘手的工程问题

现在切换到 Unidbg 作者的视角。你正在写一个 ARM 模拟器，需要让里面跑的 SO 代码能调用到外部的 Java 世界（这是 JNI 的本质）。问题来了：SO 代码是真实的 ARM 机器码，它怎么“跳出”模拟器去调用宿主机上的 Java 函数？

直觉上的方案有几个：

方案 A：扫描 PLT，识别 JNI 调用

Unidbg 在加载 SO 时遍历 PLT 表（Procedure Linkage Table，过程链接表），把每个 JNI 函数的导入项替换成自定义的处理逻辑。理论可行，但实现起来非常脏 — 每加载一个 SO 都要做一次符号解析，而且难以处理动态查表（(*env)->FindClass(env, "...") 这种通过函数指针的调用）。

方案 B：拦截特定函数地址

为每个 JNI 函数指定一个伪造的地址（比如 0xdeadbeef00），SO 调用到这个地址时，模拟器抛出“非法访问”异常，然后在异常处理器里识别并分发。能跑，但语义上是“用 Bug 触发功能”，很别扭。

方案 C：复用 SVC 机制

把 JNI 函数表中的每一项，指向一段预先生成的 ARM 代码。这段代码里只有一条 SVC 指令。当 SO 通过函数表调用 JNI 函数时，自然会执行到这条 SVC，触发模拟器的中断回调，然后由 Unidbg 在回调里完成实际工作。

Unidbg 的作者选择了方案 C。这是一个看起来朴素、实际却精妙到令人拍案的决策。

为什么方案 C 这么妙

方案 C 的精妙之处在于，它复用了 ARM 架构本来就有的“用户态 → 特权态切换”语义：

  • ARM CPU 设计 SVC 的本意，就是“用户代码主动暂停，把控制权交给上层管理者”
  • 在真机上，“上层管理者”是 Linux 内核
  • 在 Unidbg 中，“上层管理者”就是 Unidbg 自己

这个等价关系一旦建立，所有事情都顺了：

  1. SO 代码不需要任何修改 — 它认为自己在调用一个普通的函数指针，不知道背后是 SVC
  2. 模拟器的中断处理器只需要写一份 — 不管是 JNI 调用还是真正的 syscall，都走同一套分发流程
  3. 所有外部交互天然地被汇聚到一个入口 — 想加日志、Hook、监控？只在这一个地方加就够了

更精妙的是：Unidbg 不需要给每个 JNI 函数指定一个唯一的 SVC 立即数（如果用立即数区分，立即数空间很快会不够）。它的做法是：用 SVC 指令所在的内存地址本身作为唯一标识。因为每段 SVC 桩代码是动态分配在不同地址上的，PC 值就是天然的“函数 ID”。

JNI 桩代码长什么样

来看一个具体的例子。Unidbg 在初始化 DalvikVM 时，会为约 230 个 JNI 函数（FindClass、GetMethodID、CallObjectMethod、NewStringUTF...）每个都生成一段桩代码：

; FindClass 的 SVC 桩 (ARM64), 由 Arm64Svc.onRegister() 生成
; Unidbg 实际把这类桩分配在高地址区, 例如 0xfffe0030

0xfffe0030:  svc  #0          ; 触发中断, Unidbg 在回调里以 PC 为 key 查到 FindClass 的 Java handler
0xfffe0034:  ret              ; handler 执行完后, Unidbg 把结果写到 x0, 这里直接返回到调用者

JNIEnv 函数表（一个连续的指针数组，对应 JNINativeInterface 结构体）的对应槽位被填上 0xfffe0030。SO 代码里的 (*env)->FindClass(env, "java/lang/String") 经过 NDK 编译后大致是这样：

ldr  x0, [x19]             ; x19 = env, x0 = *env (指向 JNINativeInterface 表)
ldr  x8, [x0, #0x30]       ; FindClass 在表中的偏移 (ARM64 下是 0x30)
mov  x0, x19               ; 第一个参数: env
mov  x1, x20               ; 第二个参数: 类名字符串地址
blr  x8                    ; 跳转 → 0xfffe0030 → svc #0 → 中断

最关键的一步是 blr x8：CPU 跳转到 0xfffe0030，下一条指令就是 svc #0。模拟器的中断回调被触发，Unidbg 检查当前 PC = 0xfffe0030，在自己维护的 Map<Address, Svc> 里查到这个地址对应 FindClass 的 handler，调用它，把结果写回 x0。然后 SO 代码继续从 blr 的下一行执行，它完全不知道刚才发生了什么。

再打个类比：这就像你给朋友发微信，他在群里 @ 了一个机器人。机器人没有真的把消息转给后台 — 它直接在群里回复了你。从你的视角看，你只知道“我发了消息，得到了回复”，并不需要关心机器人是谁、后台在哪。Unidbg 就是那个机器人，SVC 指令就是 @ 它的方式。

一次完整的连锁反应：FindClass 走了哪些地方

把这个机制串起来看，威力才显出来。我们以一次真实的 FindClass("com/example/Util") 调用为例，跟着 CPU 走一遍完整的执行流。

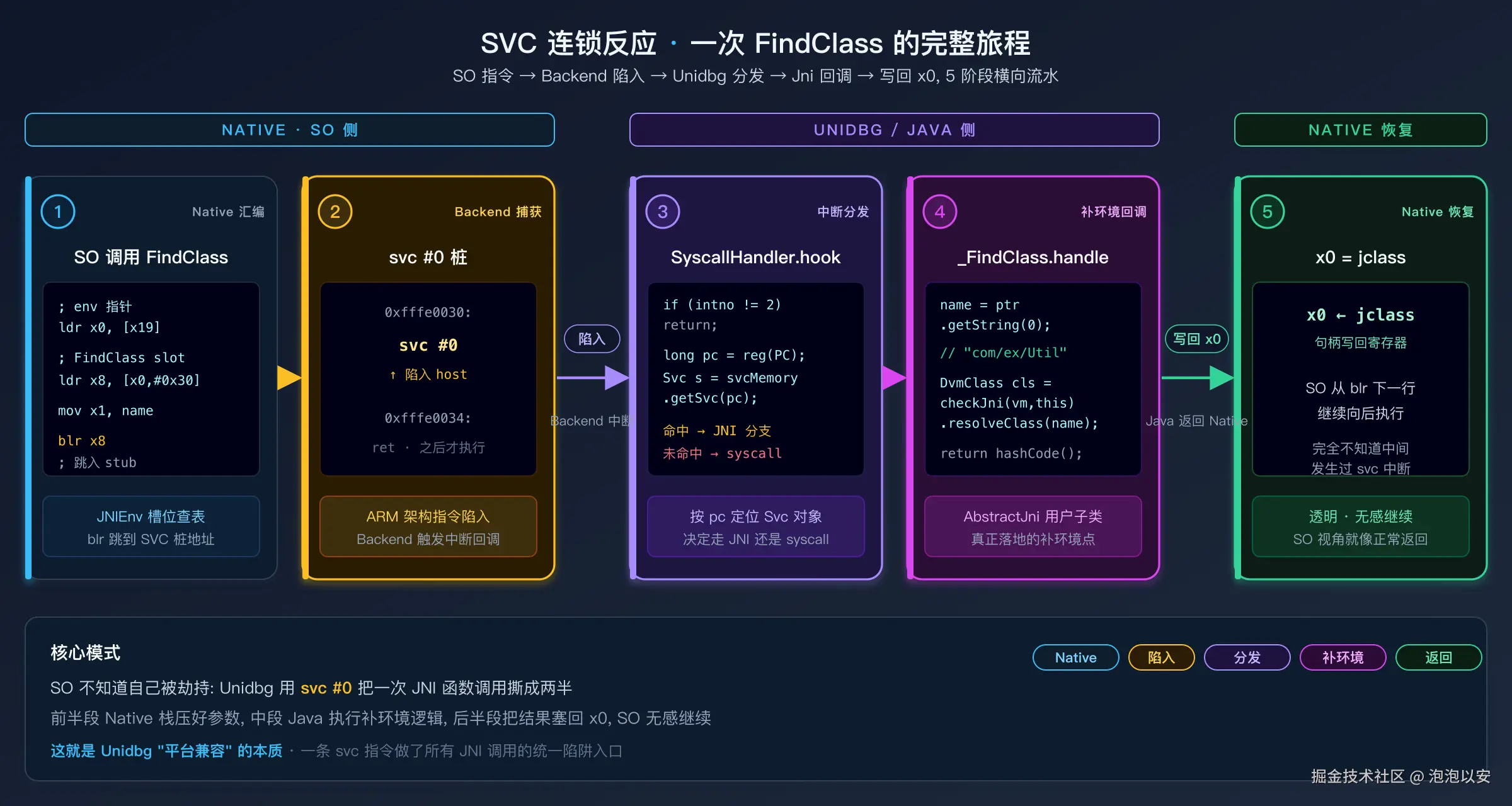

SVC 触发的连锁反应：从 SO 代码到 Java handler

阶段 1：SO 代码触发调用

SO 中的 C 代码：

JNIEXPORT jstring JNICALL Java_com_example_Util_sign(
        JNIEnv *env, jobject thiz, jstring input) {
    // 第一步: 找到 com.example.Util 类
    jclass cls = (*env)->FindClass(env, "com/example/Util");
    // ... 后续逻辑
}

经过 NDK 编译，FindClass 这一行会变成几条 ARM64 指令：

; X19 保存了 env 指针
ldr   x0, [x19]              ; x0 = *env (指向 JNINativeInterface 表)
ldr   x8, [x0, #0x30]        ; x8 = FindClass 函数指针 (表偏移 0x30)
mov   x0, x19                ; arg0 = env
adr   x1, aClassName         ; arg1 = "com/example/Util" 字符串地址
blr   x8                     ; 调用 → 跳转到 Unidbg 注册的 SVC 桩地址

阶段 2：跳转到 SVC 桩，触发中断

CPU 跳转到 SVC 桩地址（沿用前面的例子 0xfffe0030）：

0xfffe0030:  svc  #0          ; 关键的一条: 把控制权交给 Backend
0xfffe0034:  ret               ; handler 执行完后从这里返回到 SO 代码

执行 svc #0 时，Unicorn/Dynarmic 的指令模拟器识别出这是一条特权指令，立即触发预先注册的中断回调。在 Unidbg 中，这个回调由 AbstractEmulator 链路上的中断 handler 接收，最终调用到对应架构的 SyscallHandler。

阶段 3：Unidbg 的中断 handler 开始分发

进入 Java 世界。Unidbg 的中断处理逻辑大致是这样的（伪代码，便于理解）：

// 简化后的中断分发逻辑
// 真实签名: hook(Backend backend, int intno, int swi, Object user)
//   第三个参数 swi 是 SVC 指令的立即数 (0xD4000001 中的 imm16), 后面会回到它
public void hook(Backend backend, int intno, int swi, Object user) {
    if (intno != ARMEmulator.EXCP_SWI) {
        // 不是 SVC 触发的中断, 走其他路径 (如内存访问异常)
        return;
    }

    Emulator<?> emulator = (Emulator<?>) user;
    UnidbgPointer pc = UnidbgPointer.register(emulator, Arm64Const.UC_ARM64_REG_PC);

    // 关键: 用 PC 地址查 svcMemory 中注册的 handler
    Svc svc = svcMemory.getSvc(pc.peer);
    if (svc != null) {
        // 命中 → 这是一个 JNI 调用 / 虚拟模块函数 / Hook 回调
        long ret = svc.handle(emulator);
        backend.reg_write(Arm64Const.UC_ARM64_REG_X0, ret);
        return;
    }

    // 没命中 → 这是一个真正的 Linux 系统调用
    long NR = backend.reg_read(Arm64Const.UC_ARM64_REG_X8).longValue();
    handleSyscall(emulator, NR);
}

注意这里的关键决策点：是用“PC 地址”还是“x8 寄存器”来分发，取决于这个 SVC 桩有没有被预先注册过。

  • 注册过的 → JNI / 虚拟模块 / Hook → 用地址查表
  • 没注册的 → 真正的 syscall → 用 x8 查 syscall 表

这就是 Unidbg 区分两类 SVC 的方式，没有冲突，一套机制。

阶段 4：执行 FindClass 的 Java handler

svcMemory.getSvc(0xfffe0030) 命中，拿到的 Svc 对象是 Unidbg 内部对 FindClass 的包装。它的 handle 方法大致是：

// DalvikVM 中 FindClass 的注册片段 (简化)
Pointer _FindClass = svcMemory.registerSvc(new Arm64Svc("FindClass") {
    @Override
    public long handle(Emulator<?> emulator) {
        RegisterContext context = emulator.getContext();
        Pointer env = context.getPointerArg(0);          // x0
        Pointer namePtr = context.getPointerArg(1);      // x1
        String className = namePtr.getString(0);         // 读出 "com/example/Util"

        // 转交给用户的 Jni 实现 (通常是 AbstractJni 子类)
        DvmClass dvmClass = checkJni(vm, this).resolveClass(className);

        // 把 DvmClass 注册到本地引用表, 返回它的 jobject 句柄
        return dvmClass.hashCode();
    }
});

这一步进入了“补环境”的领地 — resolveClass 最终会调用到你写的 AbstractJni 子类的 resolveClass 方法。如果你重写了，返回你提供的 DvmClass；如果你没重写，Unidbg 抛出“resolveClass not implemented”的异常。

等等，为什么 JNI 报错的栈帧里总有一行 svc handle？ 现在你应该明白了。所有 JNI 调用的“现场”都是这一条 SVC 指令触发的中断回调。报错栈帧的最底部，永远是中断 handler；上面那一长串，才是你写的 Java 代码。

阶段 5：返回值写回，SO 代码继续执行

handle 方法返回一个 long（DvmClass 的句柄）。Unidbg 把它写到 x0 寄存器，然后让模拟器从 SVC 桩的下一条指令（ret）继续执行。ret 指令把控制流返回到 SO 代码中 blr x8 的下一行，整个 FindClass 调用结束。

从 SO 代码的视角看，它就像调用了一个普通的函数：传入参数，得到返回值。中间发生的所有事情 — 中断、异常、查表、回调到 Java、用户的 AbstractJni 处理 — 对它来说是完全透明的。

同一道门的不同来客

SVC 这道门，进出的不只是 JNI 调用。让我们看看 Unidbg 中所有走 SVC 的路径，你会发现这个设计的统一之美。

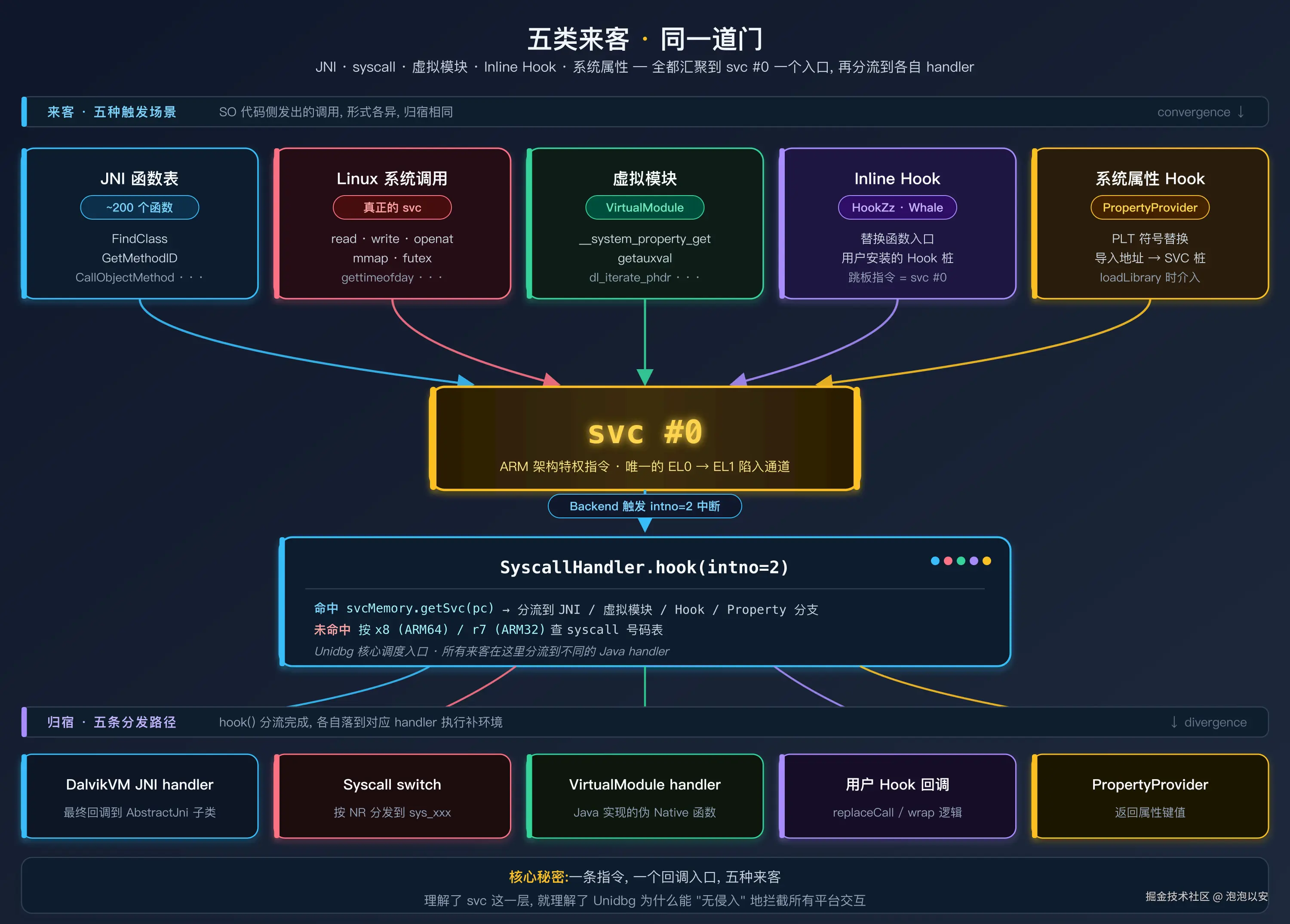

五类 SVC 调用走的同一条分发链路

来客一：JNI 函数表

刚才详细讲过的。JNIEnv 和 JavaVM 函数表里的每一项都是一段 SVC 桩。约 230 个函数，对应 230 多段桩代码。

关键文件：unidbg-android/src/main/java/com/github/unidbg/linux/android/dvm/DalvikVM64.java（ARM64 版）和 DalvikVM.java（ARM32 版），里面密密麻麻的 svcMemory.registerSvc(new ArmSvc(...) {...}) 就是注册过程。

来客二：Linux 系统调用

SO 代码或 libc 内联汇编里的 svc #0。这一类是真的会跑到内核处理函数（Unidbg 的 ARM32SyscallHandler / Arm64SyscallHandler），需要根据 x8（或 r7）的系统调用号分发到具体的实现。

关键文件：unidbg-android/src/main/java/com/github/unidbg/linux/ARM32SyscallHandler.java 和 Arm64SyscallHandler.java。打开看看你会被 case 语句的密度震撼到 — 一个超长的 switch，每个 case 是一个 syscall 编号。

来客三：虚拟模块的导出函数

Unidbg 支持“虚拟模块”（VirtualModule）— 比如 libc.so 中的某些函数（如 __system_property_get），Unidbg 自己用 Java 实现，然后注册成一个看起来像真 SO 的模块。每个被虚拟化的函数的“代码”，其实也是一段 SVC 桩。

当 SO 通过 PLT 跳转调用 __system_property_get 时，跳转的目标就是这段桩代码，于是 SVC 触发，Unidbg 接管。

来客四：HookZz / Whale 的回调

Inline Hook 的实现需要在被 Hook 的函数入口插入一段代码，让原本的执行流转跳到用户的回调函数。Unidbg 的实现里，这段“插入的代码”也是一段 SVC 桩。

也就是说：当你用 HookZz Hook 了某个函数，函数入口被改成了 svc #0; ret，SO 一执行到这里就触发 SVC，Unidbg 在回调里执行你的 Java 代码。

来客五：SystemPropertyHook

这是 Unidbg 内置的、专门拦截 __system_property_get 系统属性获取的机制。它的工作方式是 PLT 符号替换 — SystemPropertyHook 实现 HookListener 接口，在 loadLibrary 解析 libc.so 的导入符号时介入：把 __system_property_get 的导入地址替换成一段新的 SVC 桩，桩 handler 里调用用户注册的 SystemPropertyProvider 来生成返回值。

层级关系是：

SO 调用 __system_property_get
  ↓
PLT 项指向 SystemPropertyHook 注册的 SVC 桩 (不是原 libc 的 __system_property_get)
  ↓
svc #0 → 中断回调
  ↓
PC 命中该桩, 桩 handler 直接调用 SystemPropertyProvider
  ↓
返回属性值, ret 回 SO 代码

这就回答了一个常见的错误现象：为什么 SystemPropertyHook 必须在 loadLibrary 之前注册？ 因为符号替换发生在 loadLibrary 内部的 PLT 解析阶段——HookListener 必须在那一刻已经挂上去，否则 SO 的导入地址会指向原始的 libc 实现，之后再注册 Hook 已经晚了。

这个设计对使用者意味着什么

1. 所有报错都长得很像

你在用 Unidbg 时一定见过这种报错栈：

java.lang.UnsupportedOperationException: callObjectMethod
  com/example/Util->getDeviceId(Landroid/content/Context;)Ljava/lang/String;
    at com.github.unidbg.linux.android.dvm.AbstractJni.callObjectMethod(AbstractJni.java:...)
    at com.github.unidbg.linux.android.dvm.DalvikVM64$XXX.handle(DalvikVM64.java:...)
    at com.github.unidbg.linux.ARM64SyscallHandler.hook(ARM64SyscallHandler.java:...)
    ...

注意最底下那一行 — ARM64SyscallHandler.hook。所有 JNI 报错的栈底，都是 SyscallHandler 的中断回调。第一次看可能觉得“明明是 JNI 问题，关 syscall handler 什么事？”，现在你知道了：JNI 报错和 syscall 报错本质上是同一类报错，都是 SVC 中断里抛出来的。

这给排错带来一个实用技巧：看到任何报错时，先看倒数第二帧（紧挨着 hook 的那一层），它会告诉你这次中断的“性质”是什么 — JNI 函数？syscall？虚拟模块？

2. Hook 能做到 Frida 做不到的事

Frida 是注入到目标进程内的 JavaScript 引擎（默认 QuickJS，可切换为 V8）。它能 Hook 的最底层是用户态的函数入口（PLT、函数符号、内联汇编位置），但它没法 Hook SVC 指令本身。一旦 SO 代码执行了 svc #0，控制权就交给内核了，Frida 看不到内核里发生了什么。

Unidbg 不一样。SVC 是它自己实现的，所有 SVC 中断都从它手里过。你可以：

  • 在 SVC 中断回调里加一行日志，记录所有系统调用 — 包括 SO 代码内联汇编里手写的、连 libc 包装函数都没经过的那些
  • 在中断回调里改 syscall 编号，把一个 syscall 变成另一个
  • 监控某段时间内的 SVC 频率，检测加壳代码的反调试循环

第十二篇会讲的“指令级 Trace”和这一层关系密切：Trace 实现的本质是在 Unicorn 的指令执行回调里加日志，而 SVC 机制让你能在更高的抽象层次（“这是一次外部交互”，而不是“这是一条普通指令”）去做监控。

3. 性能边界与 Backend 的关系

回想第三篇讲的 Backend 选型。SVC 机制能解释一件事：为什么 Dynarmic 不支持指令级 Hook，但仍然支持 SVC 中断？

答案是：SVC 是 ARM 架构定义的特权指令。无论用解释执行（Unicorn）还是 JIT 编译（Dynarmic），SVC 都必须触发宿主机这边的处理器接管 — 它是模拟器和外部世界的契约边界。Dynarmic JIT 编译时，会为 SVC 指令保留一个回调钩子，编译后的本机代码执行到 SVC 时还是会调用 Unidbg 的 Java handler。

这就是为什么 Dynarmic 上 JNI 调用照样能跑、syscall 照样能处理 — 走 SVC 的那部分能力是所有 Backend 共享的。Dynarmic 只是丢掉了“在每一条普通指令前后插入回调”的能力，并没有丢掉“在 SVC 触发时插入回调”的能力。

能力实现方式所有 Backend 都支持？
普通指令 Hook翻译时插入 x86 回调代码否 （仅 Unicorn/Unicorn2）
SVC 中断ARM 架构定义的特权指令陷入是
Trace翻译时记录每条指令否 （仅 Unicorn/Unicorn2）
JNI 调用走 SVC 中断是
系统调用走 SVC 中断是

理解了这个矩阵，你就能解释自己之前可能踩过的坑：在 Dynarmic 上跑某个原本在 Unicorn 上工作的脚本，如果用了 traceCode 会失效，但补环境的 JNI 回调依然正常 — 它们走的不是同一条路。

一个反直觉的问题：SVC 立即数到底有没有用？

读到这里你可能会问：既然 Unidbg 用 PC 地址来查 handler，那 SVC 指令的立即数（svc #0 中的那个 0）是不是完全没用？

大致是这样，但有一个例外。在某些场景下，Unidbg 会用立即数来做“快速分类”：

  • svc #0：默认值，当作“未分类的 SVC”处理，走 PC 地址分发
  • 某些特殊的立即数：被 Unidbg 用来标识“这是一条 hook 触发的 SVC”或“这是一条 vector 桥接的 SVC”

不同版本的 Unidbg 对立即数的使用习惯不完全一致。但有一点是稳定的：主流路径（JNI/syscall）都是 PC 地址分发，立即数只在少数场景做辅助标记。

如果你需要看具体的立即数语义，去翻 Arm64Svc.onRegister() 和 ArmSvc.onRegister() 的实现 — 它们在生成 SVC 桩代码时会决定立即数填什么。

总结：一个入口，五种来客

Unidbg 的 SVC 机制是一个典型的“用对了原语”的设计：

  • ARM 架构本来就有 SVC 这个“用户态 → 特权态”的语义槽
  • Unidbg 没有自己发明轮子，而是复用了这个槽 — 把所有需要“跳出模拟器”的场景都映射到 SVC
  • 一个统一的中断回调入口，承载了 JNI、syscall、虚拟模块、Hook、SystemProperty 五类完全不同的交互
  • 不同 Backend 在 SVC 处理上保持兼容，让“分析能力”和“执行效率”的取舍只发生在 SVC 之外的指令上

下次再看到 Unidbg 报错栈底的 ARM64SyscallHandler.hook，你应该不会再困惑了。那是一道门 — 一道用一条 ARM 指令撑起整个 Unidbg 调度系统的门。
