基于PDFBox的轻量级可扩展流式布局组件

一、引言：为什么需要这样一个组件？

业务背景

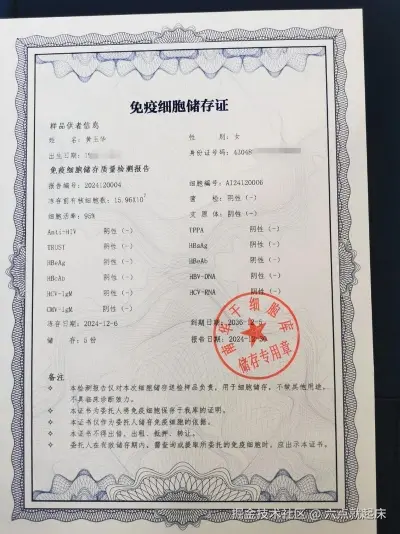

之前工作中，我需要为储存细胞的用户自动生成储存证书。UI只提供了原型图和图片素材，我需要按照原型样式，将数据动态填充，生成单页PDF。

核心挑战是：证书上的文字行数不固定（例如细胞数量可变，字段可能为空），页面高度需要自适应。

模板中包含固定元素（顶部/侧面/底部图片、证书标题）和动态区域（细胞列表，数量可变），证书高度不确定。

常规方案的痛点

常规的单模板做法（硬编码坐标、逐个元素绘制）在处理固定模板时确实简单直接。但它的核心问题不是“能不能实现功能”，而是：

1、模板复用成本高： 当时我需要支持两套不同的证书模板。如果按单模板思路，每套模板的坐标、样式都要写一套独立的绘制代码。模板越多，代码越臃肿，维护成本成倍增长。

2、布局与业务强耦合： 布局逻辑（在哪画、用什么字体）和业务代码（取哪个字段）揉在一起。调整布局可能影响业务，业务变更也可能破坏布局。

3、扩展性差： 新需求（如加背景、侧边框拉伸）必须修改核心绘制代码，容易引入新Bug。

我需要一个面向多模板、可扩展的方案让布局配置和业务代码解耦，而不是每来一个新模板就复制粘贴改一遍。做到：

• 一套引擎，多模板复用：新增模板只加配置，不改核心代码

• 布局与业务分离：字段只管数据，注解管展示

• 扩展点机制：背景、边框等特殊需求不侵入核心流程

二、整体设计思路

不依赖现成模板引擎，而是自研一套流式布局方案

现成的模板引擎主要有这几种：HTML转PDF、PDF表单填充、报表引擎。它们各有局限——HTML转PDF受CSS支持限制，表单填充只能做固定布局，报表引擎配置复杂且偏向数据分析场景。 而我主要面对的是证书场景：固定框架加动态内容，文字换行后高度自适应，多个列表垂直堆叠。现有的方案要么布局不可控，要么模板维护成本太高。 所以我选择自己用Java代码实现：用注解控制布局和样式，再结合反射动态计算高度和坐标。所有布局信息都内嵌在Java类里，不依赖外部模板文件本身。换模板只需要新增模版类并添加注解，不用动引擎的核心代码。

核心思想

• 先测量： 提前计算内容总高度。因为PDF创建页面时需要指定高度，提前算好后，后续绘制只需关注坐标，不用再担心页面放不放得下。
• 再绘制： 高度计算出来后，固定元素直接根据已有的文字坐标、字体字号、颜色；图片根据坐标、宽高绘制即可。如果是列表元素，列表元素用游标逐个累加，动态计算实际位置后再绘制。

布局模型

目前能处理的是块级元素 + 垂直堆叠。模板中的固定元素位置完全不变；其余可变元素只能是列表，并且列表内部、列表之间都是垂直排布。例如证书中既有细胞列表又有底部落款信息，那就可以定义两个列表，根据初始坐标和间距动态计算位置并绘制。

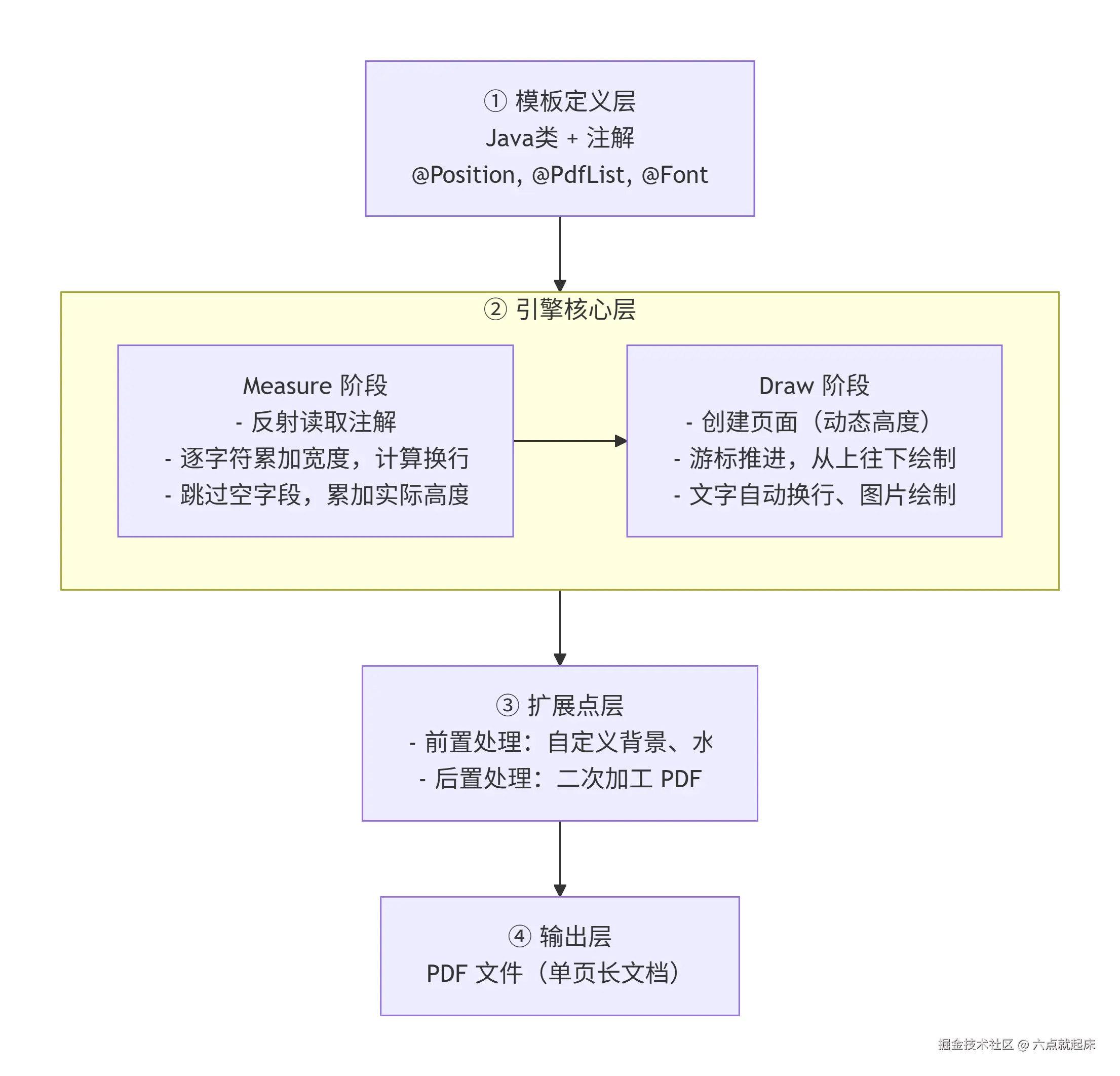

整体流程图

核心流程：

1、模板定义层： 普通 Java 类通过注解声明字段的位置、字体、样式，以及是否为列表。 2、引擎核心层： 分两阶段执行——测算阶段先测量内容总高度，绘制阶段再用游标推进绘制。 3、扩展点层： 前置处理用于自定义背景等，后置处理用于二次加工。 4、输出层： 生成最终 PDF 文件，支持单页长文档或自动分页。

三、注解驱动的配置方案

3.1 为什么用注解

• 坐标、文字字体、字号、颜色、图片宽高等布局信息。每个元素可能都不一样，不用注解只能硬编码，然后循环逐个填充。代码可读性差、可维护性低。
• 如果使用注解，就可以将布局信息和模版、填充内容的每个字段关联，调整某个元素的位置，直接调整该字段对应的注解参数即可。同时新增模板时，只需新建一个模板类即可### 3.2 核心注解

注： 以下注解涉及的所有坐标、尺寸的单位均为毫米，我在引擎内部会转换为pt点，使用者无需关注具体细节。

• @Position： 标记普通字段，定义 X、Y 坐标、文字固定开头、居中类型、底边距。

@Api("元素坐标，单位mm")
@Retention(RetentionPolicy.RUNTIME)
@Target({ElementType.FIELD})
@Documented
public @interface Position {
    float positionX() default -1;//左边距，也就是距离pdf最左侧长度，单位mm
    float positionY() default -1;//上边距
    String title() default "";//文字的固定字段，例如“姓名：张三”里的“姓名：”
    AlignEnum alignType() default AlignEnum.DEFAULT;//居中类型，HORIZONTAL-横向居中。VERTICAL-纵向。DEFAULT-原始坐标。SELF-自定义，引擎不绘制该元素。
    float marginBottom() default 4.5f;//底边距
}

• @Font： 标记文本字段，表示文本的字体、颜色、字号。

@Api(tags = "字体设置")
@Retention(RetentionPolicy.RUNTIME)
@Target({ElementType.FIELD})
@Documented
public @interface Font {
    FontTypeEnum fontType() default FontTypeEnum.MICROSOFT_YAHEI;//字体。默认微软雅黑
    int fontSize();//字号
    String color() default "#000000";//字体颜色的16进制字符串表示，用于转为Color对象。默认黑色
}

• @ImageStyle： 标记图片字段，表示图片的宽高

@Api(tags = "图片样式")
@Retention(RetentionPolicy.RUNTIME)
@Target({ElementType.FIELD})
@Documented
public @interface ImageStyle {
    float width() default 0;
    float height() default 0;
}

• @ModelSize、@PdfList：分别表示模版尺寸、标记该字段为需要填充进PDF的List，这里就不列举代码了。

3.3 模版类示例

我自己根据模版创建了一个证书模版java类CertiModel.java和内部需要放置的细胞TestCell.java，下面是分别它们的一部分：

• CertiModel.java：

@Data
@ModelSize(height = 240)
@ApiModel(description = "证书数据模型")
public class CertiModel {
    @Position(positionX = 2, positionY = 0)
    @ImageStyle(width = 206, height = 20)
    @ApiModelProperty("证书顶部图片url")
    private String topImg;

    @Position(positionX = 123, positionY = 225, alignType = AlignEnum.SELF)
    @Font(fontSize = 16)
    @ApiModelProperty("组织名称")
    private String orgName;

    @Position(positionY = 70, alignType = AlignEnum.HORIZONTAL)
    @Font(fontType = FontTypeEnum.HEITI, fontSize = 32)
    @ApiModelProperty("证书标题")
    private String certiTitle;

    @ApiModelProperty("细胞列表")
    @Position(positionY = 113)
    @PdfList
    List<TestCell> cellList;
}

• TestCell.java：

@Api(tags = "测试用细胞")
@Data
@ApiModel(description = "测试用细胞信息")
public class TestCell {
    private String repoName;

    @Position(positionY = 113, title = "细胞名称：", alignType = AlignEnum.HORIZONTAL)
    @Font(fontSize = 24, fontType = FontTypeEnum.MICROSOFT_YAHEI)
    private String cellName;

    @Position(positionY = 126, title = "存储日期：", alignType = AlignEnum.HORIZONTAL)
    @Font(fontSize = 18)
    private String cellDate;

    @Position(positionY = 137, title = "存储方式：", alignType = AlignEnum.HORIZONTAL)
    @Font(fontSize = 12, fontType = FontTypeEnum.SONGTI, color = "#FF0000")
    private String cellWay;
}

四、核心难点与解决方案

4.1 文字自动换行（按字符数量精确换行）

• 要求： 证书内文字不能超出页面宽度，需要按阈值换行，并保存换行后的字符串数组。
• 问题： 汉字、数字、英文字母宽度不一致，不同字体、字号宽度也不同。单纯按“字符数 × 平均宽度”计算不准，误差叠加后换行会错位。
• 解决方案： 逐个字符累加实际宽度。单个字符宽度直接用 PDFBox API 获取。超过阈值时断开，将该行字符串放入换行结果列表。
  • （小优化）字符串缓存： 为用“原串 + 字体名 + 字号”作为 key，换行结果 List 作为 value，存入 HashMap。相同原串、字体、字号的文本复用结果，避免重复计算。
• 代码片段：

while (start < len) {
            int end = start;
            float currentWidth = 0f;
            // 累加每个字符的宽度
            while (end < len) {
                char c = text.charAt(end);
                float charWidth = pdFont.getStringWidth(String.valueOf(c)) / 1000f * font.fontSize();
                // 如果加上当前字符超出最大宽度，换行
                if (currentWidth + charWidth > getFountPt(maxWidthMM)) {
                    break;
                }
                currentWidth += charWidth;
                end++;
            }
            // 避免死循环：如果一个字符都放不下，强制截取一个字符
            if (start == end) {
                end = start + 1;
            }
            lines.add(text.substring(start, end));
            start = end;
        }
        // 3. 存入缓存，Key = text + "|" + fontName + "|" + fontSize
        strs.put(key, lines);

4.2 动态页面高度（先测量，后绘制）

不可变内容： 占据高度完全不变的元素，包括固定空白。 可变内容： 可变部分是指占据高度随数据变化（如细胞列表）。

• 流程
  • 计算不可变高度：遍历模板中所有可变部分，求其初始高度（无需获取字段值，也不累加计算）。做法：取可变部分最低点与最高点的差值之和。这种计算方式不关心初始模板是否有换行。
  • 不可变高度white = 模版初始总高度 - 可变部分初始高度
  • 部分代码 ：

/**
     * 获取可变行元素的默认初始高度，也就是模版中的列表所在类中，所有需要填充的文本初始的行总高度。
     */
    public static float getItemLength(Class<?> cls) {
    		//yMin指左上边界，yMax指左下边界（包含底边距）
        float yMin = Float.MAX_VALUE, yMax = 0, itemMargin;
        //反射逻辑
        Field[] declaredFields = cls.getDeclaredFields();
        for (Field field : declaredFields) {
            if (field.isAnnotationPresent(Position.class) && field.isAnnotationPresent(Font.class)) {
                field.setAccessible(true);
                Position position = field.getAnnotation(Position.class);
                Font font = field.getAnnotation(Font.class);
                int fontSize = font.fontSize();
                float fontHeight = getFontMM(fontSize);
                itemMargin = position.marginBottom();
                minY = Math.min(minY, position.positionY());
                yMin = Math.min(yMin, position.positionY());
                //最低点也是y最大时，需要算上文字高度和底边距
                yMax = Math.max(yMax, position.positionY() + fontHeight + itemMargin);
            }
        }
        //0表示如果某个列表漏加注解就不计算，跳过。
        return yMin == Float.MAX_VALUE ? 0 : yMax - yMin;
    }

• 计算实际高度： 最终高度 = white + 可变部分实际高度。 可变部分实际高度通过循环累加每个可变元素的高度得到。遍历时，需要换行的字符串先拆分成多行，再用 行数 × (字体高度 + 底边距) 计算实际高度。若某字段或整个列表都为空，则高度不计算（置为0）。这是实现动态页面高度的核心。

上述两步计算实际上可以放在同一个循环里完成，部分代码如下：

				Type genericType = field.getGenericType();
                if (genericType instanceof ParameterizedType) {
                    field.setAccessible(true);
                    List<?> list = (List<?>) field.get(model);
                    //直接使用该列表获取实际占据的高度
                    sum += getListLength(list, field);
                    ParameterizedType pt = (ParameterizedType) genericType;
                    Type[] actualTypes = pt.getActualTypeArguments();
                    // 取第一个泛型参数，即 List<T> 中的 T
                    Class<?> elementClass = (Class<?>) actualTypes[0];
                    //这里计算模版中的可变部分高度,white初始为模版页面高度
                    white -= getItemLength(elementClass);
                }

• 可变部分实际高度 计算核心逻辑：

		for (Object o : list) {
            Field[] fields = o.getClass().getDeclaredFields();
            for (Field field : fields) {
                field.setAccessible(true);
                if (field.isAnnotationPresent(Position.class) && field.isAnnotationPresent(Font.class)
                        && StringUtils.isNotBlank((String) field.get(o))) {
                    Position position = field.getAnnotation(Position.class);
                    Font font = field.getAnnotation(Font.class);
                    String str = position.title() + field.get(o);
                    //将字符串、字体、字号拼接作为key。便于缓存换行结果
                    String key = str + "|" + font.fontType() + "|" + font.fontSize();
                    int fontSize = font.fontSize();
                    //换行，换行的宽度阈值设置为180mm
                    splitString(str, key, font, 180);
                    //累加时需要用换行后字符串数量 * （字符高度+底边距）
                    len += strs.get(key).size() * (getFontMM(fontSize) + position.marginBottom());
                }
            }
            //如果所有元素都为空，就不加底边距
            if (len != 0) {
                len += listMarginButton;
            }
        }

• 页面创建 直接使用上面计算出的总高度（宽度从注解读取）创建 PDF 页面。
• 绘制元素 字体加载、页面创建、内容流等前置操作不展开。绘制分两部分： 有了前面的准备工作，实际上绘制元素步骤相对来说较为简单。具体的绘制元素分为两部分，可变部分绘制和不可变部分绘制。

  • 不可变部分绘制： 不可变部分：直接按注解中的坐标、值、图片路径及宽高绘制（需处理居中对齐）。

  • 可变部分绘制： 先确定绘制起点（可变区域最低点），用游标逐列表绘制。换行字符串直接取缓存的结果，逐行绘制。

  绘制元素的核心代码如下：

String value = (String) declaredField.get(o);
String key = position.title() + value + "|" + font.fontType() + "|" + font.fontSize();
List<String> strings = strs.get(key);
//获取字体
PDFont pdFont = fontConfig.getPDFont(font.fontType());
for (String string : strings) {
 		//每个字符串都要根据对齐方式计算实际左边距
    xMM = getXMMbyPosition(position, font, pdFont, string);
    if (!position.alignType().equals(AlignEnum.VERTICAL)) {
		//游标位置默认文字左上角，而绘制起点是左下角，需要偏移。
       yMM = moveY + getFontMM(font.fontSize());
       //游标偏移，加上底边距和字体高度
       moveY += position.marginBottom() + getFontMM(font.fontSize());
    } else {
       //垂直居中，重新计算y坐标，游标无需移动
       yMM = (pageHeight - getFontMM(font.fontSize())) / 2;
       }
    drawText(contentStream, fontConfig, string, font, xMM * ptConvert, yMM * ptConvert);
}

4.3 空字段自动跳过（不占页面空间）

测量和绘制时判断字段值是否为 null 或空字符串，为空则跳过累加和绘制。注意：如果某个列表所有字段全为空，底边距也要跳过，不累加高度。

4.4 多列表垂直堆叠

支持一个模板内多个 @PdfList 字段，引擎按字段声明顺序依次渲染。

如需自定义顺序，可在注解中增加 order 字段，反射获取所有字段后按 order 排序绘制。目前未实现，留待后续扩展。

五、遇到的两个典型坑

5.1 PDFBox 版本过低导致乱码

• 问题： 字体已正确加载，也包含中文字形，能正常打开，但生成的 PDF 中所有汉字都变成方框。排查发现是中文字形没有被正确映射到 Unicode 码点。新版 PDFBox 的字体加载方法已修复此问题，因此确定是版本过低。
• 解决： 升级 PDFBox 到最新版，字体加载方法改用 PDType0Font.load()，问题解决。

5.2 毫米与点的转换精度丢失

• 问题： 有两个问题。首先，证书生成后其他位置正常，但右边框图片与页面右边缘之间始终有一丝白边；底边框最初正常，但调整细胞数量后，底部也出现了一丝白边。排查发现，1mm = 2.834645...pt（无限不循环小数），多次毫米与点相互转换导致误差累积，造成位置细微偏移。

• 解决： 统一内部计算全部使用毫米，仅在最后调用 PDFBox 绘制时转换为点。注解中的位置、宽度等对外只暴露毫米，并在关键位置做压边微调。

六、引擎的定位与边界

6.1、能做什么：

在传入的模版上绘制新内容

• 支持前置处理：调用方先创建带背景/边框的 PDF，引擎在其上绘制内容

样式完全固定的模版PDF

• 绝对坐标布局，所有字段位置固定
• 内容直接填充，不换行、不动态调整

固定框架 + 动态列表的证书/报告/合同

• 模板框架固定（标题、Logo、落款）
• 中间区域是动态列表，自动垂直堆叠
• 支持多列表（如细胞列表 + 检测项目列表），按声明顺序排列

自动换行、动态页面高度、多列表堆叠

• 按字符实际宽度精确换行，不截断汉字
• 页面高度根据内容自动伸缩，底部不留白
• 多个列表自动垂直排列，互不干扰 ** 空字段自动跳过** 字段值为 null 或空字符串时，不占页面空间，不留空白行

扩展用法：多页的PDF拼接 上述需求，如果人工绘制时页面过长导致分页，就可以考虑将其抽象成模版，并使用引擎。最终只会生成一页长PDF。间接做到多页的拼接，例如我就准备把我的一页多一点点的简历拼成一个长页。

6.2、不能做什么：

行内混排（如图文同行） 表格、多列布局

6.3、扩展点：

前置处理： 调用方可使用引擎方法提前计算高度，用该高度创建页面后传入引擎。 后置处理： 例如引擎返回绘制好的文件路径，调用方自己添加边框、水印、落款等。

七、最终效果与数据

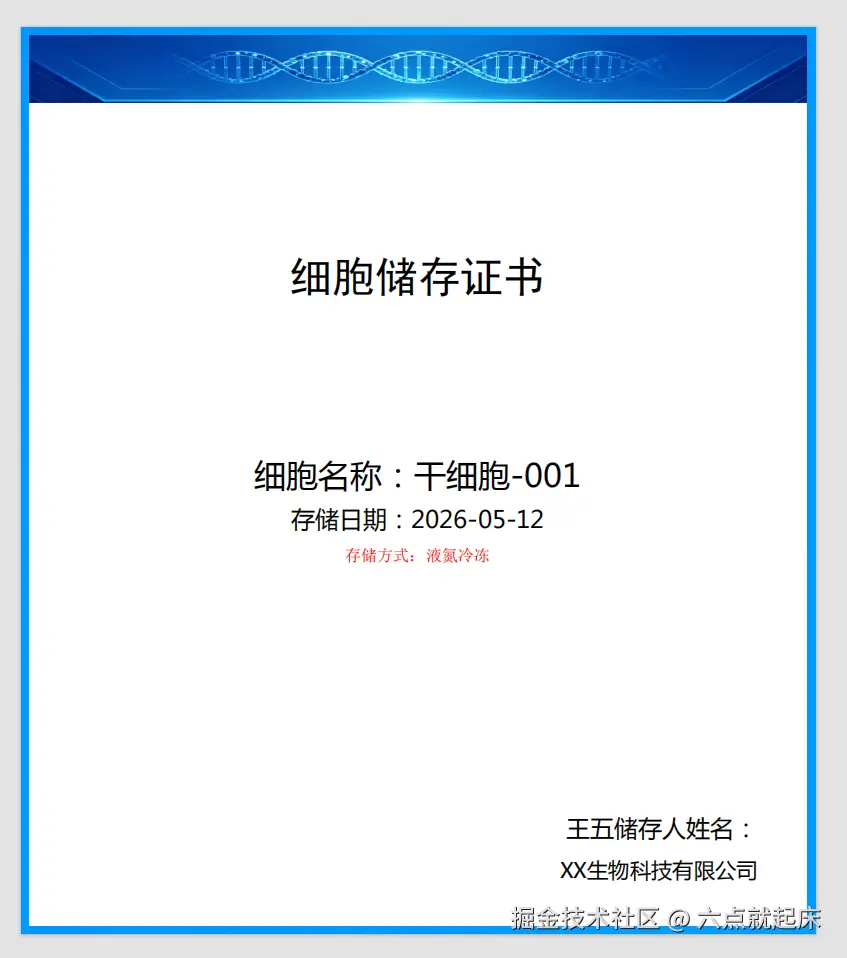

1、初始的模版（有点丑，随便弄得一个）

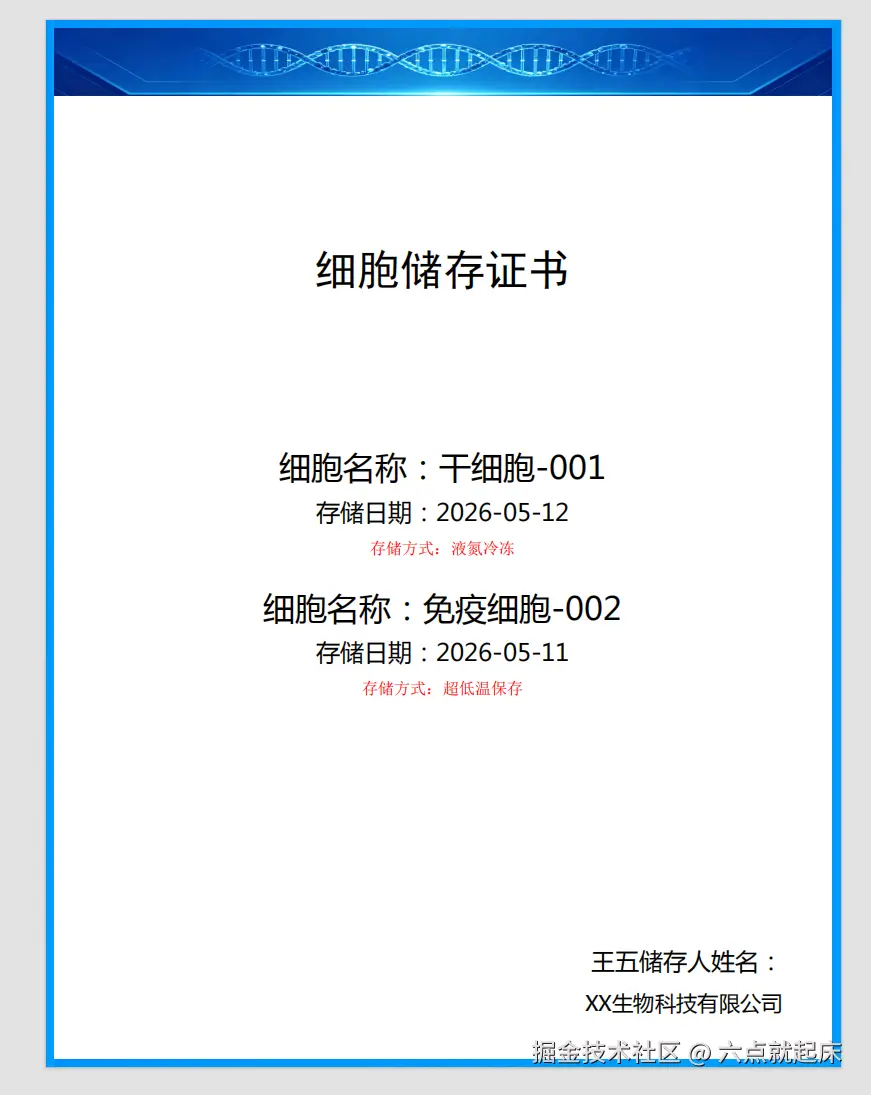

2、两个细胞不换行情况

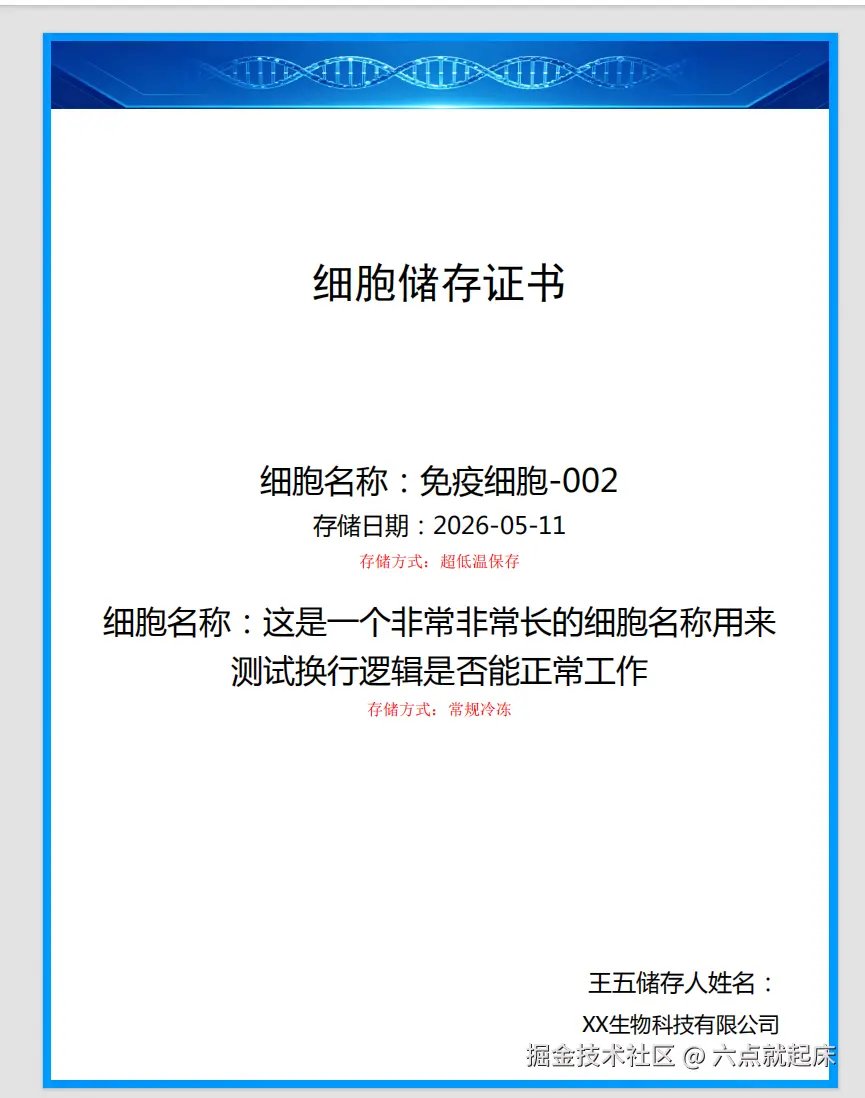

3、两个细胞换行的情况

八、总结与展望

项目代码已上传 GitHub:

github.com/jmingfu/pdf…

未来可扩展方向：

• 列表内部支持图片。
• 列表内部嵌套列表，递归处理。
• 行内元素，一行多个可变元素并单独布局。
