前言

时隔5年，断断续续花了亿些时间完成了js-screen-shot项目的重构，这个插件最早的目标很简单：在 Web 端实现一个类似 QQ / 微信截图的功能。用户可以框选区域，然后在画布里画矩形、圆形、箭头、画笔、马赛克、文字，最后保存截图内容。

随着功能越来越多，再加上那会儿我的技术水平还不够好，架构设计的比较差，代码也不可避免地变复杂了。尤其是后面加入了 WebRTC 截屏、自定义工具栏、图片模式、Electron 适配等能力后，入口文件越堆越大。

插件从发布到现在，NPM的周下载量保持在1000+，同时有很多人反馈说画布里的内容无法二次编辑，于是就有了本次重构计划：让画布内的元素真正变成可管理、可选中、可移动、可重绘的对象。

本文就跟大家分享下我这次重构截图插件的整体思路、用到的技术点，以及过程中遇到的一些坑，欢迎各位感兴趣的开发者阅读本文。

为什么要重构

我们先来看下重构前的结构。

早期版本的核心目录大致如下：

src
├── main.ts
└── lib
    ├── main-entrance
    │   ├── CreateDom.ts
    │   ├── InitData.ts
    │   └── PlugInParameters.ts
    ├── split-methods
    ├── common-methods
    └── type
        └── ComponentType.ts

这个结构在功能少的时候是可以接受的，main.ts 负责串联整个截图流程，split-methods 存放绘制逻辑，common-methods 存放一些公共方法，InitData 管理插件运行时数据。

但是当功能继续增加后，它逐渐暴露出了几个问题。

main.ts 变得太重

未重构前，在 pre_release 分支中，main.ts 已经有 1500 多行代码。

里面同时处理了：

  • 插件初始化
  • DOM 创建与获取
  • 截图源加载
  • 鼠标按下、移动、抬起
  • 裁剪框绘制与拖拽
  • 工具栏绘制
  • 文字输入
  • 撤销
  • 保存与确认
  • WebRTC 截屏
  • 自定义工具栏

这会导致一个很直接的问题：任何功能都能改到入口文件。

比如：我只是想优化一下鼠标移动时的命中判断，都需要在 main.ts 里翻很久，因为它既包含画布状态，也包含工具栏状态，还包含 DOM 结构。

状态管理过于集中

旧版本里大量状态集中在 InitData.ts 中，通过模块级变量保存。

let dragging = false;
let toolClickStatus = false;
let selectedColor = "#F53340";
let toolName = "";
let penSize = 2;
let history: Array<Record<string, any>> = [];
let cutOutBoxPosition = {
  startX: 0,
  startY: 0,
  width: 0,
  height: 0
};

这种方式写起来很快，但后期维护会比较痛苦。

因为这些状态虽然都跟截图有关，但它们的职责并不一样，零零散散的包含了：

  • 裁剪框状态
  • 工具栏状态
  • 画布绘制状态
  • DOM 引用
  • 用户传入的配置

当它们全部放在一起时，代码很难看出一个状态到底属于哪个模块，也很难判断修改它会影响哪些地方。

画布内容不可二次编辑

旧版本的绘制逻辑是：“直接画到 canvas 上”。比如用户画了一个矩形，代码会立刻在 canvas 上画线，然后通过 ImageData 保存历史记录，这种方式做撤销很容易，但是要做“二次编辑”就是个大工程了。

小科普：因为 canvas 本身是位图，它并不知道上面哪个区域是矩形、哪个区域是箭头、哪个区域是文字。你一旦画上去，它就变成了像素。所以要支持选中、移动、缩放、删除，就必须额外维护一份“画布元素数据”。

重构后的目录结构

这次重构后，核心目录变成了下面这样：

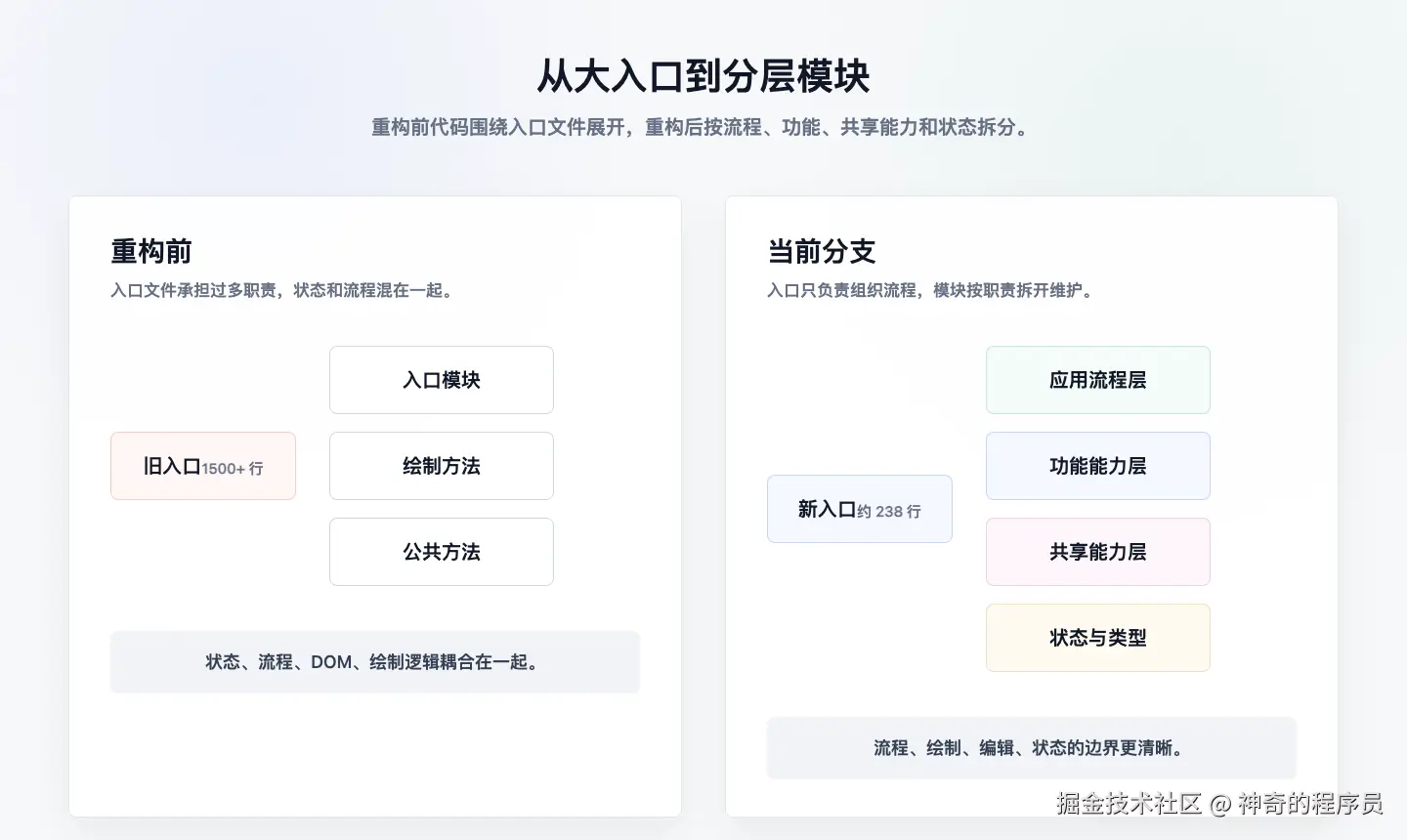

从大入口到分层模块

src
├── main.ts
├── store
│   ├── CropBoxStore.ts
│   ├── DrawingDataStore.ts
│   ├── ScreenShotCanvasStore.ts
│   ├── TextInputStore.ts
│   ├── ToolBarStore.ts
│   ├── UserParamStore.ts
│   └── dom
├── lib
│   ├── application
│   ├── constants
│   ├── features
│   ├── shared
│   ├── type
│   └── utils
└── tests

入口文件 main.ts 从原来的 1500 多行降到了 200 多行，它现在更像是一个调度器，只负责把各个模块串起来。

export default class ScreenShot {
  constructor(options: ScreenShotOptions) {
    const normalizedOptions = normalizeScreenShotOptions(options);

    setPlugInParameters(normalizedOptions);
    new CreateDom(normalizedOptions);
    screenDomStore.initWebRtcDom();

    setOptionalParameter(normalizedOptions);
    screenDomStore.hydrateDomRefs();
    toolPanelDomStore.hydrateDomRefs();

    this.load(normalizedOptions);
  }
}

这样调整后，入口文件不再关心具体怎么画矩形、怎么判断箭头命中、怎么移动文字，它只负责组织流程。

我的重构思路

这次重构我主要按下面几个方向推进。

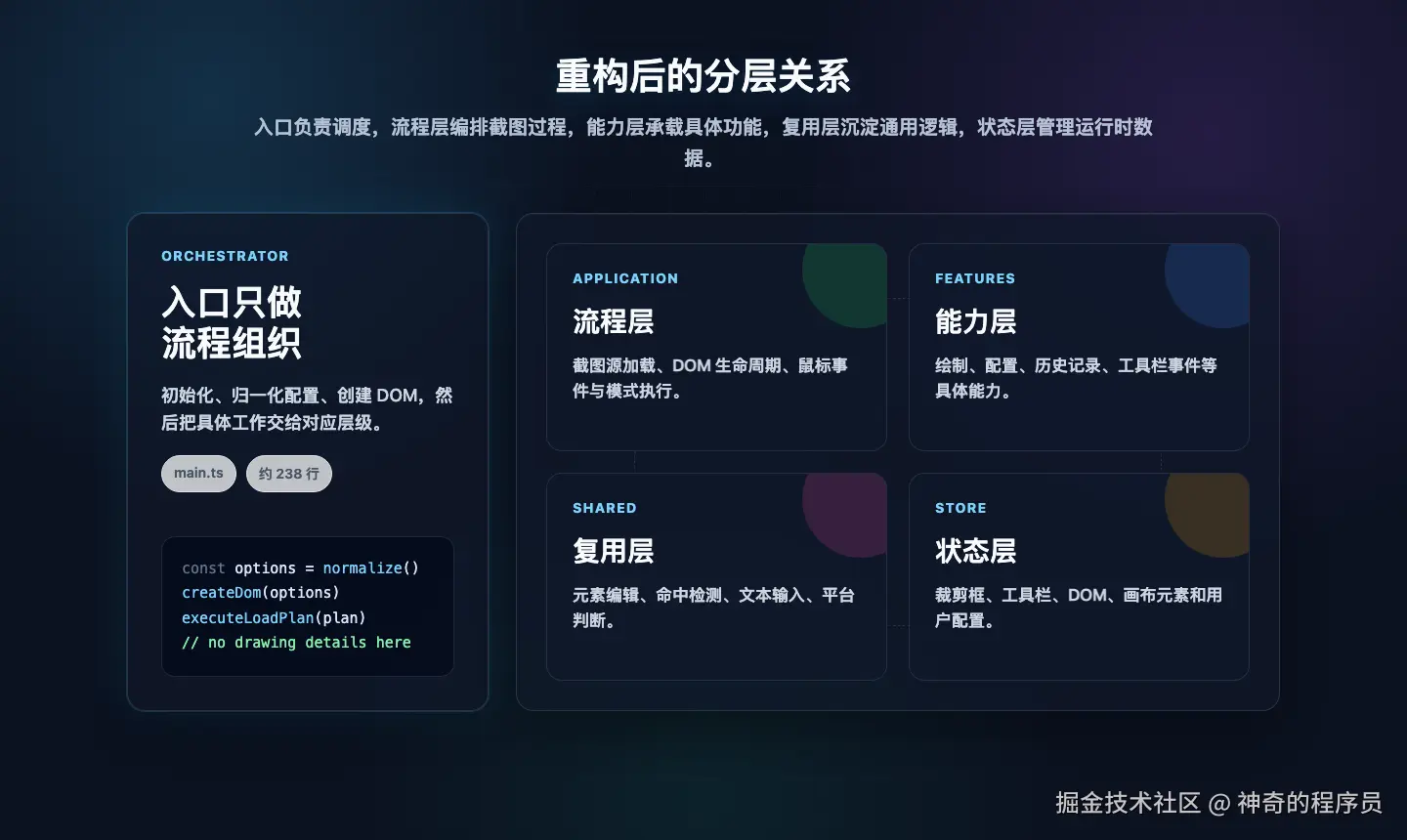

重构后的分层关系

按业务流程拆 application 层

application 目录负责插件运行流程。

src/lib/application
├── core
│   ├── ScreenFlowLoader.ts
│   ├── ScreenFrameDrawer.ts
│   ├── ScreenInitializer.ts
│   ├── ScreenShotModeExecutor.ts
│   ├── ScreenShotModeResolver.ts
│   ├── ScreenSourceManager.ts
│   └── UiCoordinator.ts
├── mouse
│   ├── CanvasMouseClickHandlers.ts
│   ├── CanvasMouseDownHandlers.ts
│   ├── CanvasMouseMoveHandlers.ts
│   ├── ToolbarDrawingHandler.ts
│   └── CustomToolEventBridge.ts
└── CreateDom.ts

这一层解决的是“截图流程怎么跑起来”的问题。

比如截图源加载，旧版本会在入口文件里判断 enableWebRtc、imgSrc、screenFlow 等参数。现在我把这块整理成了截图模式解析和执行流程。

const plan = resolveScreenShotPlan();

executeLoadPlan(
  plan,
  mouseEvents,
  context,
  triggerCallback,
  cancelCallback,
  () => this.screenShotImageController,
  canvas => {
    this.screenShotImageController = canvas;
  }
);

这样后续如果要继续增加新的截图来源，不需要继续往 main.ts 里塞条件判断，而是扩展模式解析和执行器。

按功能拆 features 层

features 目录负责具体能力，比如绘制、配置处理、事件处理、历史记录。

src/lib/features/canvas
├── calculations
├── config
├── drawing
├── events
├── state
└── utils

这里面比较特殊的是 drawing 目录，它只处理 canvas 绘制。

drawing
├── DrawArrow.ts
├── DrawCircle.ts
├── DrawCutOutBox.ts
├── DrawImgToCanvas.ts
├── DrawLineArrow.ts
├── DrawMasking.ts
├── DrawMosaic.ts
├── DrawPencil.ts
├── DrawRectangle.ts
└── DrawText.ts

原来这些文件放在 split-methods 下面，名字虽然是拆开了，但从目录上看不出它们属于哪个业务模块。现在放到 features/canvas/drawing 后，职责会更明确：这些文件就是 canvas 绘制能力。

把可复用能力放到 shared 层

shared 目录放的是跨流程复用的能力。

比如：

src/lib/shared
├── canvas
│   ├── CanvasElementHitTest.ts
│   ├── CanvasElementSelection.ts
│   ├── CanvasElementTransform.ts
│   ├── CanvasElementToolbarSync.ts
│   ├── CustomCanvasElementUtils.ts
│   └── TextEditingController.ts
├── dom
├── platform
├── text
└── ui

这里最核心的是 shared/canvas。

因为这次大版本更新的重点是“画布内元素可二次编辑”，选中、命中检测、拖拽、缩放、重绘这些逻辑并不属于某一个具体工具，它们是所有画布元素都要复用的能力。

使用 Store 拆分运行时状态

为了尽可能的轻量化，这次我选择引入 mobx 来做全局的状态管理。

以前 InitData 里面放了所有状态，现在拆成了多个 store：

src/store
├── CropBoxStore.ts
├── DrawingDataStore.ts
├── ScreenShotCanvasStore.ts
├── TextInputStore.ts
├── ToolBarStore.ts
├── UserParamStore.ts
└── dom
    ├── ScreenDomStore.ts
    └── ToolPanelDomStore.ts

这样拆完后，每个 store 的职责就比较清楚了。

  • CropBoxStore 负责裁剪框位置、拖拽、缩放等状态
  • ToolBarStore 负责当前工具、画笔大小、颜色、工具栏位置
  • DrawingDataStore 负责画布元素、历史记录、当前选中元素
  • UserParamStore 负责用户传入的配置
  • ScreenDomStore 负责截图相关 DOM 引用
  • ToolPanelDomStore 负责工具面板相关 DOM 引用

其中 DrawingDataStore 是这次改动的核心。

canvasElements: [],
activeElementId: null,
rectOperateIndex: null,
editingTextElementId: null,
pendingEditingTextElement: null

这些状态让画布上的内容从“像素”变成了“元素对象”。

画布元素二次编辑是怎么实现的

canvas 的难点在于：它不会帮你保存图形对象。

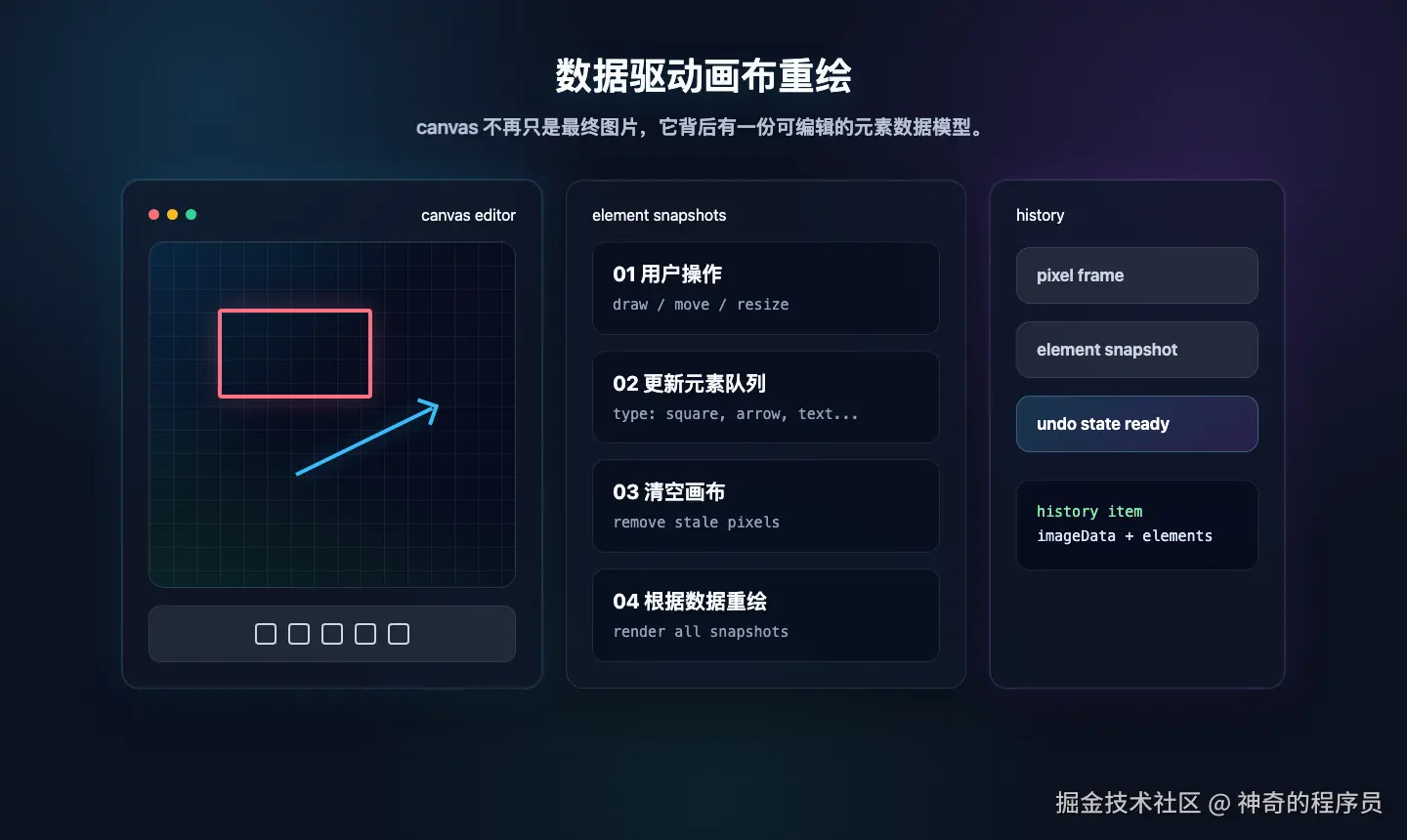

数据驱动画布重绘

当你在 canvas 上画了一个矩形，它只知道某些像素变成了红色，并不知道这里原来是一个矩形。

所以，这次我为每个绘制内容都维护了一份快照。

export interface BaseCanvasElement {
  id: string;
  x: number;
  y: number;
  drawNode?: boolean;
  dotRadius?: number;
}

export interface SquareElement extends BaseCanvasElement {
  width: number;
  height: number;
  borderWidth: number;
  color: string;
}

export interface TextElement extends BaseCanvasElement {
  width: number;
  height: number;
  color: string;
  fontSize: number;
  text: string;
  borderWidth: number;
}

画布中的元素会统一存到 canvasElements 中。

export type CanvasElement =
  | SquareElement
  | RoundElement
  | LineArrowElement
  | ArrowElement
  | PencilElement
  | MosaicElement
  | TextElement
  | CustomCanvasElement;

当用户绘制时，流程变成了这样：

  • 鼠标按下时创建当前元素 ID
  • 鼠标移动时绘制临时图形
  • 同步更新当前元素快照
  • 鼠标抬起时保存历史记录
  • 后续重绘时根据 canvasElements 重新画一遍

这样做以后，移动和缩放就不是去“移动像素”，而是修改元素数据，然后清空画布重新绘制。

clearCanvasSurface();
drawingDataStore.redrawCanvasElements();

这也是 canvas 编辑器比较常见的实现方式：数据驱动画布重绘。

元素选中与命中检测

支持二次编辑后，第一个要解决的问题就是：鼠标点下去时，怎么知道点中了哪个元素？

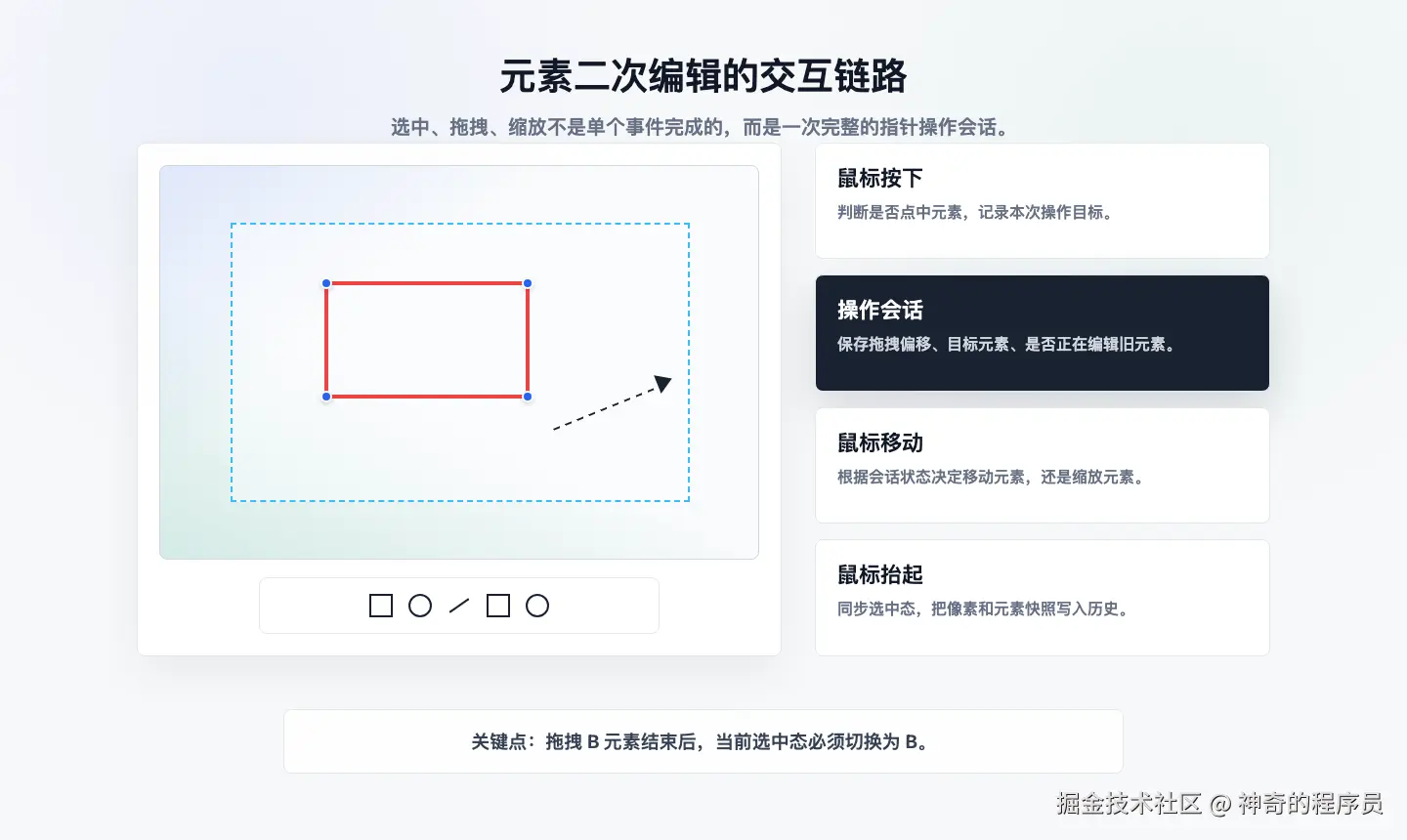

元素二次编辑的交互链路

由于不同元素的命中规则是不一样的，矩形可以判断鼠标是否在边框附近，圆形要判断是否在椭圆边缘，箭头要判断鼠标是否在箭头线段附近，文字和画笔更适合用包围盒处理。

因此我把这块放到了 DrawingDataStore 和 CanvasElementSelection 中统一处理。

drawingDataStore.checkMouseInElement(x, y, elementId => {
  if (elementId) {
    selectCanvasElementBorder(elementId, dotRadius);
  }
});

选中元素后，会记录当前选中的元素 ID。

drawingDataStore.updateActiveElementId(canvasElement.id);

并且给当前元素打上 drawNode 标识，重绘时根据这个标识画出选中边框和操作节点。

这块实现后，矩形、圆形、箭头、画笔、文字、自定义元素都可以进入同一套选中逻辑。

元素移动与缩放

移动元素的核心逻辑放在 CanvasElementTransform.ts。

它并不直接操作 DOM，也不直接关心鼠标事件，只接收当前鼠标位置、拖拽偏移量和目标元素 ID。

export const moveCanvasElementOnCanvas = (
  mouseX: number,
  mouseY: number,
  dragOffset: { x: number; y: number },
  elementId: string | null
) => {
  const targetElement = resolveCanvasElement(elementId);
  if (targetElement == null) return;

  drawingDataStore.updateDrawStatus(true);
  clearCanvasSurface();

  // 根据元素类型更新位置
  // ...

  drawingDataStore.redrawCanvasElements();
};

矩形和文字这类元素比较简单，只需要更新 x / y。

箭头就要麻烦一些，因为它除了包围盒，还有起点、终点、箭头顶点等信息。

画笔和马赛克也不能只更新包围盒，还要把内部的点位一起平移。

points: originalPoints.map(point => ({
  x: point.x + deltaX,
  y: point.y + deltaY
}))

这也是这次重构里比较容易踩坑的地方：不同元素看起来都叫移动，但内部数据结构并不一样。

如果强行用一套 x / y / width / height 处理所有元素，箭头、画笔、马赛克很快就会出问题。

自定义工具如何接入编辑逻辑

旧版本已经支持用户自定义工具栏，但那时的自定义工具是“把 canvas 暴露出去，让用户自己画”。

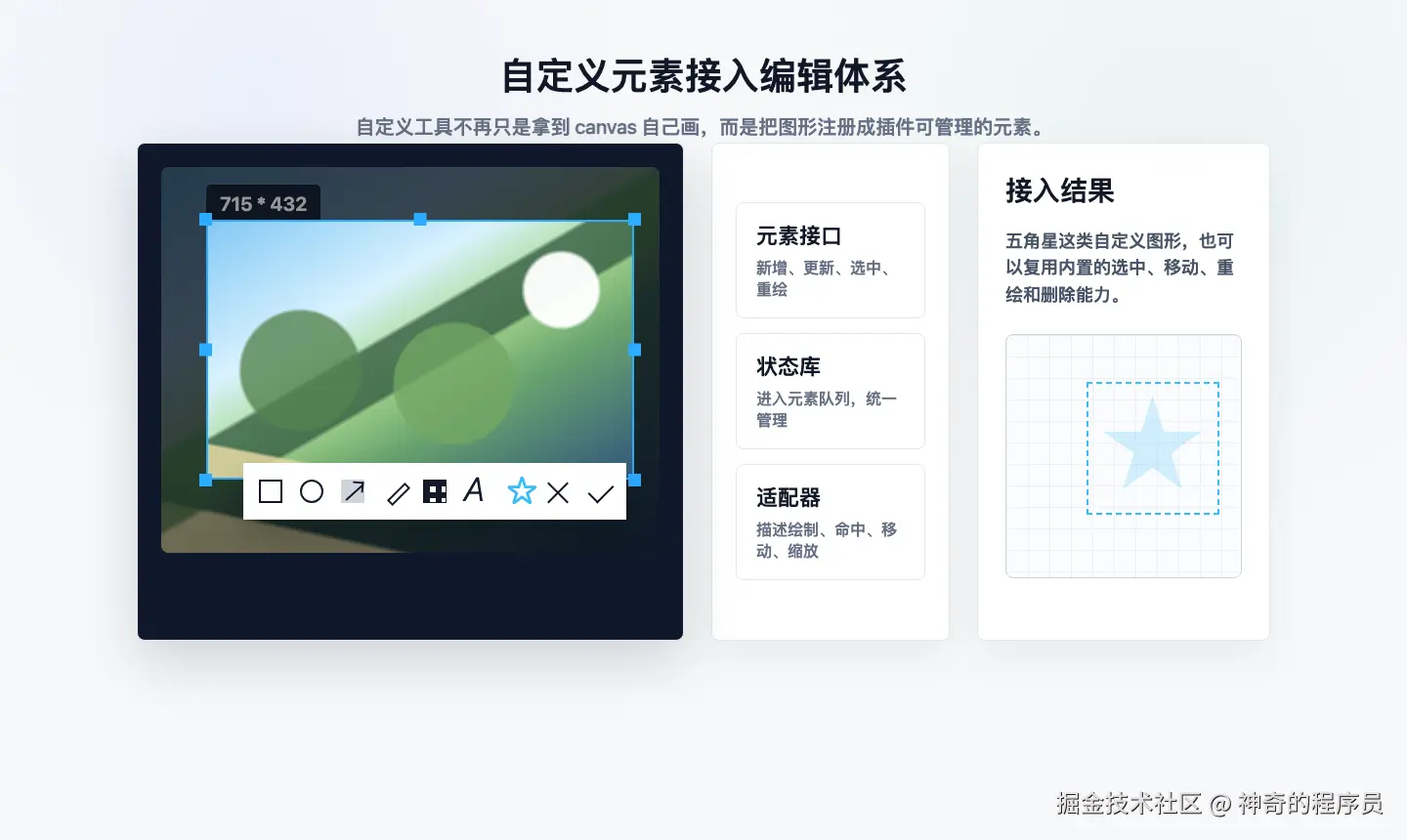

自定义元素接入编辑体系

这种方式虽然灵活，但它画出来的内容无法进入插件内部的编辑系统。

这次重构后，我增加了 customElementAdapters 和 customElementApi。

自定义元素需要满足一个基础结构：

export interface CustomCanvasElement extends BaseCanvasElement {
  customType: "custom";
  width: number;
  height: number;
  toolId?: number;
  toolName?: string;
  payload?: unknown;
}

插件内部会给自定义工具回调传入一组 API：

export type CustomCanvasElementApi = {
  addElement: (input: CustomCanvasElementInput) => CanvasElementSnapshot | null;
  updateElement: (element: CanvasElement) => void;
  removeElement: (id: string) => void;
  selectElement: (id: string) => boolean;
  getElement: (id: string) => CanvasElementSnapshot | undefined;
  getActiveElement: () => CanvasElementSnapshot | undefined;
  redraw: () => void;
};

用户自定义工具在绘制完成后，不再只是把内容画到 canvas 上，而是可以通过 addElement 把元素注册进插件内部。

同时，用户可以通过 adapter 告诉插件这个元素如何绘制、如何命中、如何移动、如何缩放。

export type CustomCanvasElementAdapter = {
  draw: (
    element: CustomCanvasElement,
    context: CanvasRenderingContext2D
  ) => void;
  hitTest?: (
    element: CustomCanvasElement,
    point: { x: number; y: number }
  ) => boolean;
  move?: (
    element: CustomCanvasElement,
    delta: { x: number; y: number },
    bounds: CropBoxBounds
  ) => CustomCanvasElement | void;
  resize?: (
    element: CustomCanvasElement,
    handleIndex: number,
    point: { x: number; y: number },
    bounds: CropBoxBounds
  ) => CustomCanvasElement | void;
};

这样做之后，自定义元素就不再是插件体系外的“自由绘制内容”，而是可以进入统一的选中、移动、重绘、删除逻辑。

比如五角星这种自定义图形，就可以通过 draw 负责画星星，通过 hitTest 判断鼠标是否点中，通过 move 控制移动边界。

有关此处的使用，详细文档请移步：工具栏模块化扩展

优化截图源配置定义

这次还顺手整理了截图源的配置传入字段，以前配置项比较分散，比如：

  • enableWebRtc
  • screenFlow
  • imgSrc
  • wrcWindowMode

这些参数都是在描述截图来源和渲染方式，但分散在多个字段里，后面继续扩展会越来越难理解。

因此现在增加了一个新的 capture 配置。

export type ScreenShotCaptureOptions = {
  source?: "display-media" | "injected-stream" | "dom" | "image";
  render?: "browser-frame" | "window-frame";
  stream?: MediaStream;
  imageSrc?: string;
};

处于兼容性考虑，插件内部会先把新旧参数统一归一化。

const normalizedOptions = normalizeScreenShotOptions(options);

如果用户继续使用旧参数，插件仍然兼容，只是内部会统一转成新的截图模式。

这块的好处是后面如果继续扩展截图来源，比如增加新的图片输入方式，或者增加某种自定义渲染模式，不需要再让入口文件继续膨胀。

这次遇到的几个坑

整个重构过程中自然遇到了一些问题，这里简单跟大家分享下。

选中态必须在正确时机清理

做元素编辑时，一开始很容易出现一个 bug：用户选中了一个旧元素，然后开始画新元素，旧元素的选中边框还在。

这个问题本质上是状态没有归属清楚。

现在的处理方式是：开始绘制新元素前，需要先清理当前选中元素的状态。

drawingDataStore.updateActiveElementId(null);
drawingDataStore.updateRectOperateIndex(null);
drawingDataStore.resetCanvasElementNodeState();

否则用户看到的就是“我明明在画新矩形，但旧元素还处于选中状态”。

这类问题不是 canvas 绘制问题，而是交互状态问题。

拖拽已有元素后，要切换当前选中元素

另一个问题是：如果当前已经选中了 A 元素，然后用户直接拖拽 B 元素，拖拽结束后应该选中 B。

这个逻辑看起来很自然，但实现时要注意鼠标按下、移动、抬起之间的状态传递。

现在我用一个 pointerSession 保存本次指针操作的信息。

const pointerSession = {
  prevElementId: null,
  dragOffset: { x: 0, y: 0 },
  transformingExisting: false
};

这样在 mousedown 时确认命中的元素，在 mousemove 时移动这个元素，在 mouseup 时完成本次编辑状态同步。

文字编辑不能只当普通矩形处理

设计文字元素结构对象的时候，它看起来也有 x / y / width / height，于是我就想把它纳入普通矩形去，实际做的时候，发现它还涉及输入框、文本内容、字号、二次编辑。就出现了两个问题：

  • 空文本元素被当成宽高为 0 的无效元素删掉
  • 二次编辑时文本输入框和画布文本状态不同步

最后只好将文字相关逻辑拆到 shared/text 和 TextEditingController 中，单独处理文本输入、提交、点击编辑等流程。

canvas 历史记录不能只保存 ImageData

旧版本的撤销主要依赖 ImageData。

但是做二次编辑后，只保存 ImageData 不够了。

因为画布元素还存在于 canvasElements 中，如果撤销时只恢复像素，不恢复元素数据，用户下一次选中、移动、删除时就会出现数据和画面不一致的问题。

所以现在历史记录需要同时保存画布像素和元素快照。

{
  data: imageData,
  canvasElements: [...]
}

注意：这点非常重要。只要你的 canvas 是“可编辑画布”，就不能只把它当成图片处理。

构建和开发体验优化

除了业务代码，这次也顺手调整了构建体验。

包管理器从原来的 yarn 切到了 pnpm，并在 package.json 中固定了版本。

{
  "packageManager": "pnpm@10.32.1"
}

Rollup 构建也做了一些优化，比如显式配置 babelHelpers，减少无意义警告；开发构建时输出更清晰的进度信息；启动时打印项目名，让终端输出更容易识别。

babel({
  babelHelpers: "bundled"
})

这些不是核心功能，但对维护项目很重要。

我做事情喜欢做到极致，在开发阶段我会消除所有的警告，让后续的调试、构建、发布都尽量顺手。

项目地址

这次重构最大的变化，是把截图插件从“过程式地操作 canvas”调整成了“用数据描述画布元素，再根据数据重绘 canvas”。

简单来说，就是从：

用户操作 -> 直接画到 canvas -> 保存像素历史

变成：

用户操作 -> 更新元素数据 -> 清空画布 -> 根据元素数据重绘 -> 保存像素和元素快照

这个变化带来的收益非常明显：

  • 入口文件变轻
  • 运行时状态更清晰
  • 内置元素完美支持二次编辑
  • 自定义元素可以接入编辑体系
  • 截图源配置更统一
  • 后续功能扩展有了更明确的位置

当然，代价也有。

二次编辑会让 canvas 逻辑复杂很多，尤其是不同元素的命中检测、移动、缩放、历史记录同步，都需要单独处理。

但从长期维护角度看，这是值得的。

写在最后

至此，文章就分享完毕了。

我是神奇的程序员，一位前端开发工程师。

如果你对我感兴趣，请移步我的个人网站，进一步了解。

  • 文中如有错误，欢迎在评论区指正，如果这篇文章帮到了你，欢迎点赞和关注😊
  • 本文首发于神奇的程序员公众号，未经许可禁止转载💌
avatar
文章
阅读
粉丝
