LabVIEW IMAQ 三缓冲高性能图像处理

王利刚
0 阅读4分钟

基于工业视觉实战经验，系统说明 LabVIEW IMAQ 图像引用隐式锁机制、性能瓶颈根源，以及 DLL 直接访问像素指针 + 三缓冲（Triple Buffering）  实现高帧率图像处理的完整方案。内容覆盖原理、实现、注意事项、方案对比与工程案例，可直接用于规避 Vision 许可证、提升帧率 50% 以上、解决多线程显示撕裂与卡顿。

一、核心原理）

1. IMAQ 图像引用的 “隐式全局锁”

  • NI IMAQ 对每个图像引用（Image Ref）自动加锁，保护内存安全。

  • 任何 IMAQ 操作（读取、写入、显示、拷贝）都会触发加锁 / 解锁。

  • 高帧率、多线程、多窗口并行访问时，会出现：

    • 帧率上不去

    • 画面卡顿、撕裂

    • CPU 占用异常偏高

2. 原生 G 语言图像操作性能差的原因

  • IMAQ SetPixelValue：逐像素访问，速度极慢（慢数万倍）。
  • ImageToEDVR + 数组处理：触发全帧数据拷贝，性能下降约 50%。
  • 图像 ↔ 数组跨格式转换，存在大量冗余内存复制。

3. 最高性能路径：DLL + 像素指针

最优路径：

获取图像首地址指针 → 传入 C/C++ DLL → 整块内存直接读写

这是 LabVIEW 图像处理最快路径。

关键函数：

IMAQ GetImagePixelPtr —— 获取图像像素缓冲区首指针。

二、三缓冲（Triple Buffering）原理与作用

1. 三缓冲解决的核心问题

视觉系统中 3 个任务同时竞争缓冲区：

  1. 相机采集（写）
  2. 算法处理（读写）
  3. 界面显示（读）
  • 单缓冲：撕裂、卡顿
  • 双缓冲：阻塞、等待、帧率受限
  • 三缓冲：无锁、无等待、无撕裂、满帧率运行

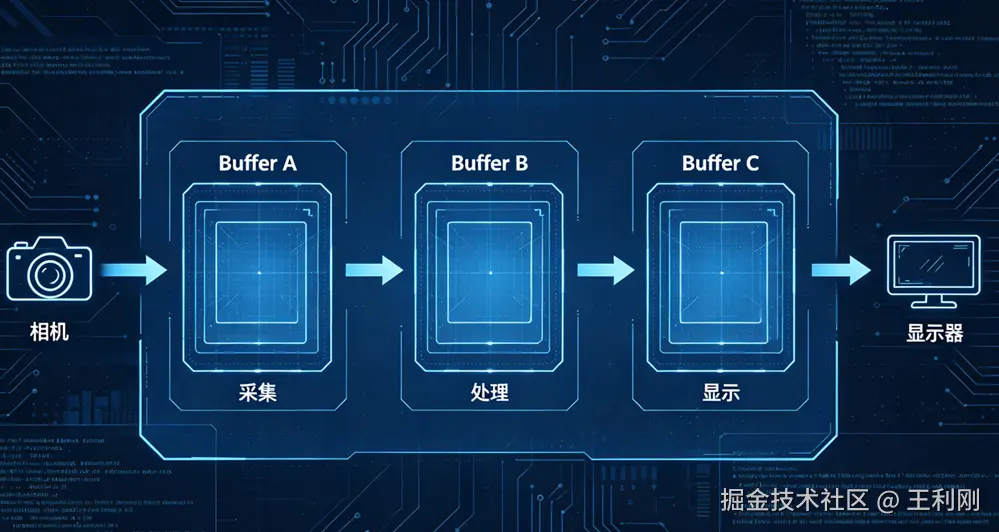

2. 三缓冲工作机制

  • Buffer A：正在采集
  • Buffer B：正在处理
  • Buffer C：正在显示

三缓冲区独立轮换，互不抢占、互不等待。

3. 工程最佳实践

三缓冲逻辑应在 DLL 内部实现，不建议在 LabVIEW 中实现。

原因：

  • LabVIEW 线程调度非硬实时
  • IMAQ 隐式锁会破坏三缓冲效率
  • DLL 纯指针操作效率提升量级级

三、详细实现步骤

步骤 1：LabVIEW 中预先分配 3 张永久图像

禁止在循环中创建 / 释放

  • Image 0：采集缓冲
  • Image 1：处理缓冲
  • Image 2：显示缓冲

步骤 2：获取 3 张图像的像素指针

使用 IMAQ GetImagePixelPtr 得到：

Ptr0、Ptr1、Ptr2

步骤 3：将指针传入 DLL 初始化三缓冲

DLL 内部完成：

  • 记录宽度、高度、位深、行步长
  • 建立三缓冲状态机
  • 建立无锁轮换机制

步骤 4：相机数据直接写入采集缓冲

步骤 5：DLL 内部自动轮换缓冲

  • 采集完成 → 切换为 “可处理”
  • 处理完成 → 切换为 “可显示”
  • 显示端始终取最新完整帧

步骤 6：LabVIEW 仅负责显示

不处理、不拷贝、不运算，只调用 IMAQ Display。

四、关键特点

优势

  1. 性能提升 ≥50%（相比 G 语言 / EDVR 方式）
  2. 支持 1024×1024@400FPS+ 稳定显示
  3. 无需 Vision 许可证，大幅降低部署成本
  4. 多窗口显示无撕裂、无卡顿
  5. 无锁并行，CPU 占用极低
  6. 跨线程访问安全

缺点

  1. 需要编写 C/C++ DLL
  2. 需理解内存指针与缓冲区管理
  3. 调试复杂度高于纯 G 语言
  4. 禁止混用 IMAQ 函数与 DLL 直接写图

五、使用注意事项（

  1. 严禁一边用 DLL 写指针，一边用 IMAQ 函数操作同一张图像。
  2. 图像宽、高、位深、行步长必须与 DLL 一致，否则程序崩溃。
  3. 三缓冲图像必须预先分配，禁止动态创建 / 销毁。
  4. 不要在循环中释放 / 重建 Image Ref。
  5. 多线程同步必须在 DLL 内部实现，不要用 LabVIEW 同步机制。
  6. 显示用 Image Ref 只能用于 IMAQ Display，禁止其他操作。
  7. 部署时必须打包 VC++ 运行库。
  8. 严禁使用 IMAQ SetPixelValue，速度极差。

六、方案对比

表格

方案性能实现难度部署成本适合场景
DLL + 三缓冲 + 像素指针极高高极低高帧率、大分辨率、无 Vision 许可
原生 NI Vision高低极高常规视觉项目、预算充足
ImageToEDVR + 数组中低低低小图、低速、简单处理
双缓冲 + 通知中中低普通显示、非高帧率
单缓冲直接显示低极低低调试、低速场景

七、工业实际应用案例

高帧率多画面实时显示系统

  • 分辨率：1024×1024 U8 灰度

  • 目标：400 FPS、多窗口实时显示

  • 原生问题：最高仅 120 FPS，卡顿、撕裂严重

  • 实施方案：

    1. 预先分配 3 张 IMAQ 图像

    2. 获取像素指针传入 DLL

    3. DLL 内部实现三缓冲、帧拷贝、无锁同步

    4. LabVIEW 仅做显示，不参与数据处理

  • 最终效果：

    • 稳定 400 FPS

    • 多窗口无撕裂、无卡顿

    • 普通笔记本即可运行

    • 无需购买 NI Vision 运行许可证

​
