ESP32-cam快速入门

硬件

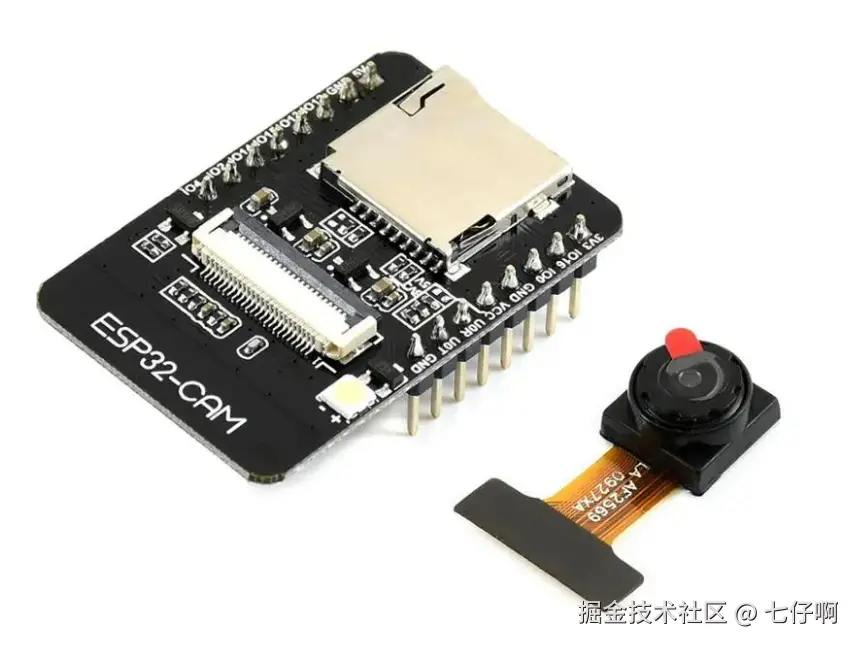

ESP32-CAM

是一种带摄像头的小型 Wi-Fi/蓝牙开发板，本质上是：

• ESP32 微控制器（MCU）
• • 摄像头模块（通常是 OV2640）
• • 无线通信
• • GPIO 扩展接口

它非常便宜、体积小，常用于：

• 视频监控
• AI视觉识别
• 远程拍照
• 物联网摄像头
• 小车视觉
• 人脸识别
• RTSP/HTTP 视频流
• 智能门铃
• 工业设备图像采集

OV2640

是一颗经典的 CMOS 摄像头传感器，ESP32-CAM 上最常见。

它主打：

• 低成本
• 低功耗
• 小体积
• 内置 JPEG 压缩

很多 ESP32-CAM、Arduino 摄像头模块都在用它。

特点

ESP32-CAM 常用设置

ESP32-CAM 实际常用：

分辨率	推荐用途
320×240	AI检测
640×480	视频流
800×600	抓拍
1024×768	静态图
1600×1200	高质量照片

因为 ESP32 内存有限：

高分辨率会：

• 掉帧
• 卡顿
• Wi-Fi 不稳定
• 容易崩溃

---

OV2640 最大帧率

官方会因模式不同而变化。

大致：

分辨率	FPS
QQVGA	60fps+
QVGA	30fps
VGA	20fps 左右
UXGA	很低

ESP32-CAM 实际：

一般：

• VGA：10~20fps
• UXGA：几 fps

因为瓶颈不只是传感器，还有：

• ESP32 内存
• JPEG编码
• Wi-Fi传输

---

最大特点：硬件 JPEG

OV2640 最大优势之一：

内置 JPEG 压缩

这对 ESP32 非常重要。

否则 ESP32 根本扛不住原始 RGB 视频流。

因此：

ESP32-CAM 的 MJPEG 视频流其实很常见。

---

图像质量

属于：“能用型”

特点：

• 白天效果还行
• 夜晚一般
• 动态范围差
• 暗光噪点明显

不适合：

• 工业精密视觉
• 高质量摄影
• OCR精度要求高

安装

Arduino IDE

注意：首次打开软件如果一直卡在下方的页面，请开魔法

---

添加 ESP32 开发板

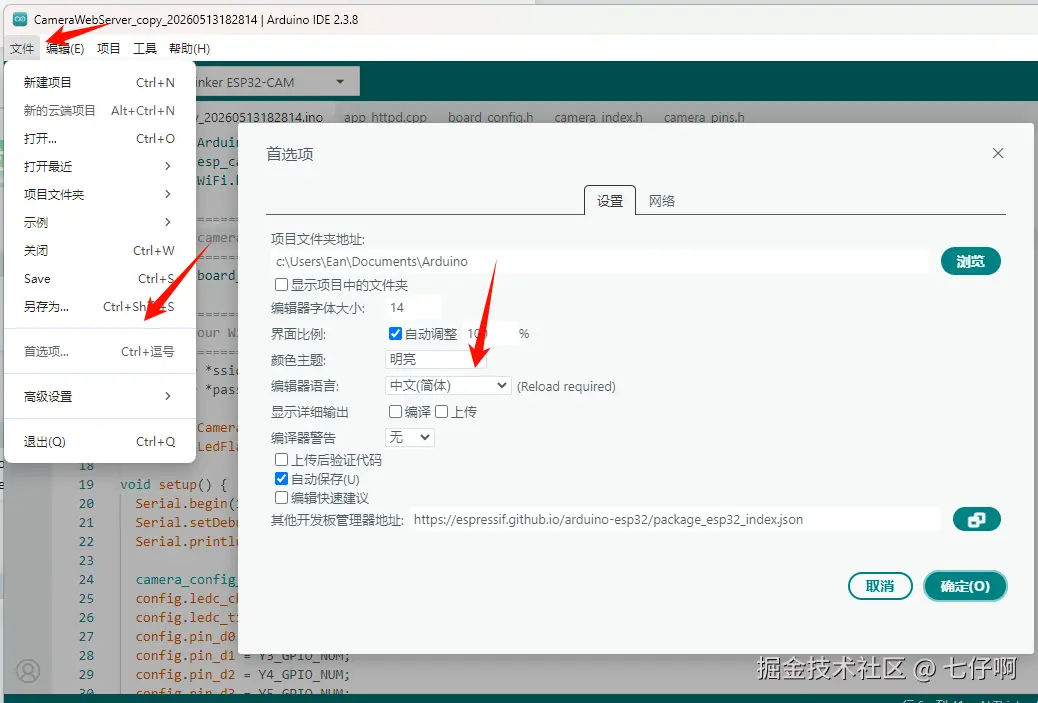

首先设置为中文界面

然后

文件
→ 首选项
→ 其他开发板管理器网址

输入

https://espressif.github.io/arduino-esp32/package_esp32_index.json
https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_index.json

然后：

工具
→ 开发板
→ 开发板管理器
→ 搜索 ESP32
→ 安装 Espressif Systems版的

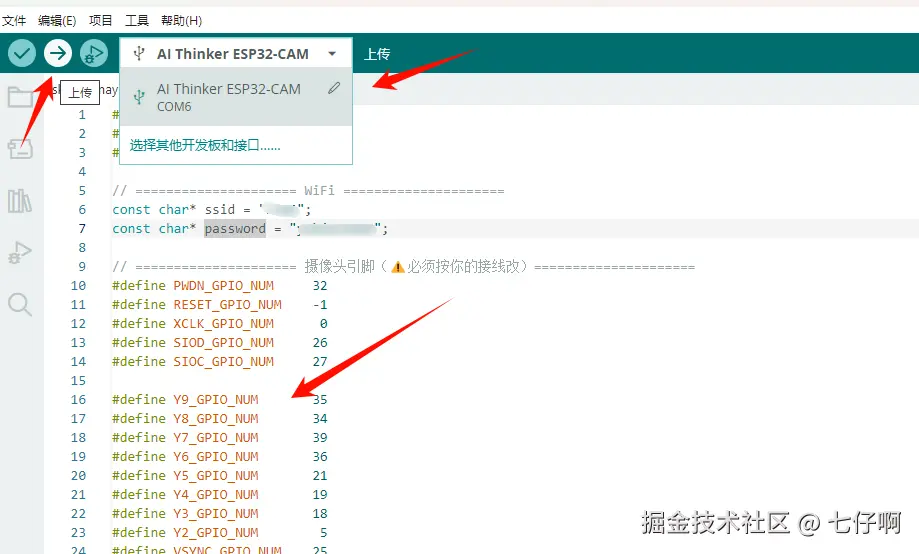

插上开发板后，新建一个项目，指定开发板和接口，拷贝下面测试代码后上传（修改其中的ssid和password即可）

#include <Arduino.h>

#include <WiFi.h>

#include "esp_camera.h"



// ===================== WiFi =====================

const char* ssid = "xxx";

const char* password = "xxx";



// ===================== 默认摄像头引脚=====================

#define PWDN_GPIO_NUM     32

#define RESET_GPIO_NUM    -1

#define XCLK_GPIO_NUM      0

#define SIOD_GPIO_NUM     26

#define SIOC_GPIO_NUM     27



#define Y9_GPIO_NUM       35

#define Y8_GPIO_NUM       34

#define Y7_GPIO_NUM       39

#define Y6_GPIO_NUM       36

#define Y5_GPIO_NUM       21

#define Y4_GPIO_NUM       19

#define Y3_GPIO_NUM       18

#define Y2_GPIO_NUM        5

#define VSYNC_GPIO_NUM    25

#define HREF_GPIO_NUM     23

#define PCLK_GPIO_NUM     22



String cmd = "";



// ===================== WiFi测试 =====================

void testWiFi() {

  Serial.println("\n[WiFi] connecting...");



  WiFi.begin(ssid, password);



  int t = 20;

  while (WiFi.status() != WL_CONNECTED && t--) {

    delay(500);

    Serial.print(".");

  }



  if (WiFi.status() == WL_CONNECTED) {

    Serial.println("\n[WiFi] OK");

    Serial.print("IP: ");

    Serial.println(WiFi.localIP());

  } else {

    Serial.println("\n[WiFi] FAIL");

  }

}



// ===================== 摄像头测试 =====================

void testCamera() {

  Serial.println("\n[CAM] init start...");



  camera_config_t config;

  config.ledc_channel = LEDC_CHANNEL_0;

  config.ledc_timer = LEDC_TIMER_0;



  config.pin_d0 = Y2_GPIO_NUM;

  config.pin_d1 = Y3_GPIO_NUM;

  config.pin_d2 = Y4_GPIO_NUM;

  config.pin_d3 = Y5_GPIO_NUM;

  config.pin_d4 = Y6_GPIO_NUM;

  config.pin_d5 = Y7_GPIO_NUM;

  config.pin_d6 = Y8_GPIO_NUM;

  config.pin_d7 = Y9_GPIO_NUM;



  config.pin_xclk = XCLK_GPIO_NUM;

  config.pin_pclk = PCLK_GPIO_NUM;

  config.pin_vsync = VSYNC_GPIO_NUM;

  config.pin_href = HREF_GPIO_NUM;

  config.pin_sccb_sda = SIOD_GPIO_NUM;

  config.pin_sccb_scl = SIOC_GPIO_NUM;

  config.pin_pwdn = PWDN_GPIO_NUM;

  config.pin_reset = RESET_GPIO_NUM;



  config.xclk_freq_hz = 20000000;

  config.pixel_format = PIXFORMAT_JPEG;



  config.frame_size = FRAMESIZE_QVGA; // 重要：先用低分辨率

  config.fb_count = 1;



  esp_err_t err = esp_camera_init(&config);



  if (err != ESP_OK) {

    Serial.print("[CAM] init FAIL, error = ");

    Serial.println(err);

    return;

  }



  Serial.println("[CAM] init OK");



  camera_fb_t *fb = esp_camera_fb_get();



  if (!fb) {

    Serial.println("[CAM] capture FAIL");

    return;

  }



  Serial.print("[CAM] image size = ");

  Serial.println(fb->len);



  esp_camera_fb_return(fb);



  Serial.println("[CAM] capture OK");

}



// ===================== 命令处理 =====================

void handleCommand(String cmd) {

  cmd.trim();



  if (cmd == "help") {

    Serial.println("Commands:");

    Serial.println("wifi   -> test WiFi");

    Serial.println("camera -> test camera");

  }



  else if (cmd == "wifi") {

    testWiFi();

  }



  else if (cmd == "camera") {

    testCamera();

  }



  else {

    Serial.println("Unknown command");

  }

}



void setup() {

  Serial.begin(115200);

  delay(1000);



  Serial.println("\nESP32 Debug Ready");



  // ===================== 🔥 PSRAM检测 =====================

  if (psramFound()) {

    Serial.println("PSRAM: YES (有外部内存)");

  } else {

    Serial.println("PSRAM: NO (没有外部内存)");

  }



  Serial.println("Type: wifi / camera / help");

}



void loop() {

  while (Serial.available()) {

    char c = Serial.read();



    if (c == '\n') {

      handleCommand(cmd);

      cmd = "";

    } else {

      cmd += c;

    }

  }

}

验证

工具-》串口监视器

然后

按一下 RESET 或重新插拔电源

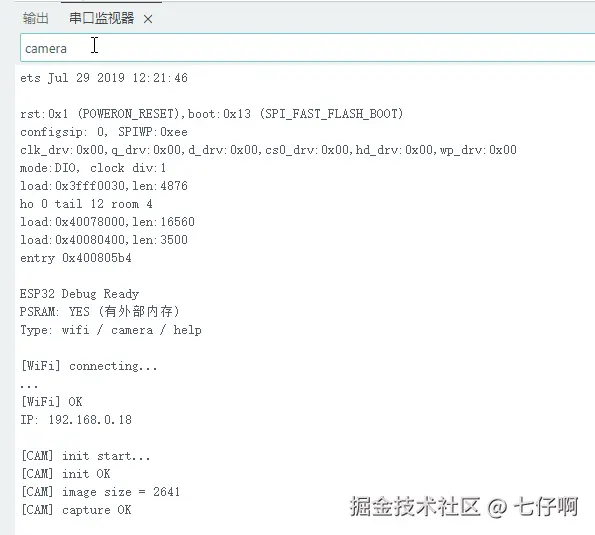

在输入框中输出wifi和camera进行测试，得到下面结果

打开官方 CameraWebServer 示例

路径：

文件
→ 示例
→ ESP32
→ Camera
→ CameraWebServer

修改 Wi-Fi 信息

找到：

const char *ssid = "**********";
const char *password = "**********";

改成：

const char* ssid = "你的WiFi";
const char* password = "你的密码";

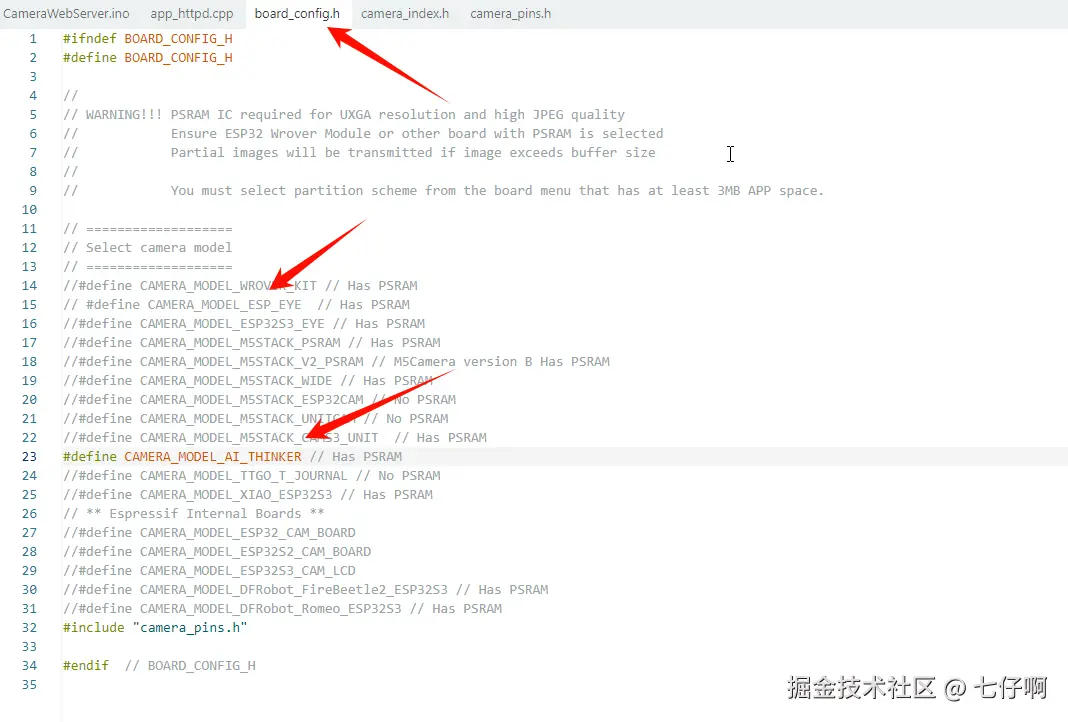

然后在board.config.h中注释掉#define CAMERA_MODEL_WROVER_KIT,打开\#define CAMERA_MODEL_AI_THINKER,保存后上传

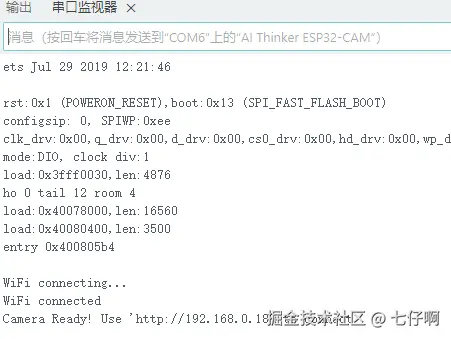

上传完成后reset重启一下 得到

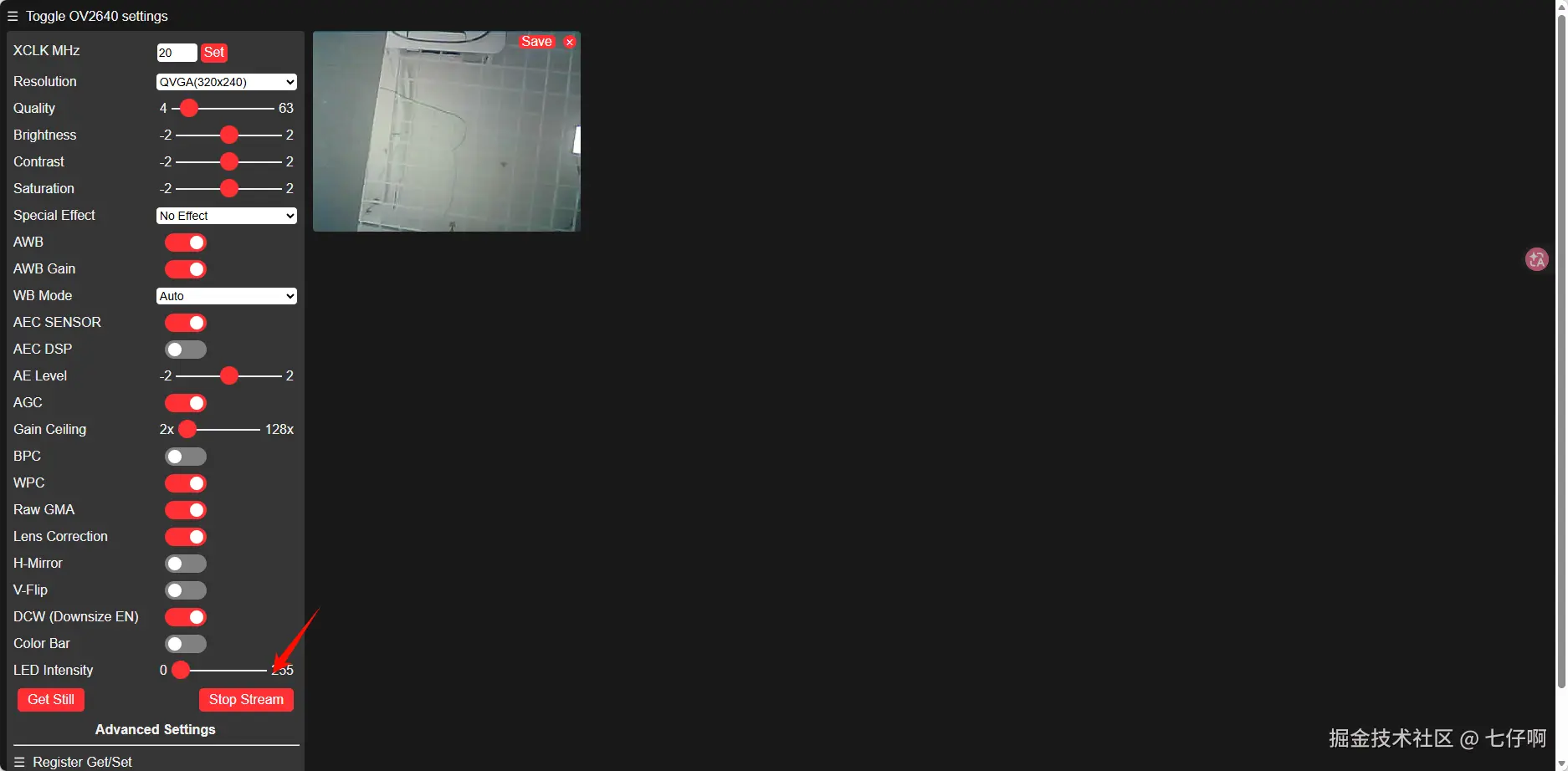

打开提供的网址后，开始视频流即可
