单边光栅的输出信号有哪些？一文读懂核心输出类型与选购技巧
单边光栅即单边安全光栅（漫反射式），工作原理与常规对射式安全光栅同理，无需反光镜即可单侧独立使用，其输出信号主要包含NPN、PNP、开关量、RS485、MODBUS五种核心类型。我在上周走访一家自动化产线时，工程师老张就为 “信号匹配” 问题头疼 —— 他选用的单边光栅输出为PNP型信号，而现场控制器仅兼容NPN型信号，设备安全回路无法正常触发，整机防护功能直接失效。你选对信号类型了吗？
概念解释：什么是单边光栅？
单边光栅，通俗讲就是单侧式安全防护光幕，原理与传统对射安全光栅一致，集成发射与接收光学元件于同一端，依靠红外漫反射完成物体检测，无需额外反光镜。当有物体进入检测区域，红外光路被遮挡、反射信号中断，即可触发NPN、PNP、开关量等对应输出信号。别看它安装便捷，输出信号却直接决定防护可靠性：选错类型，轻则安全回路不响应，重则设备防护失效引发安全事故。
工作原理：信号从光到电的 3 步转换
1. 光电发射接收：光栅内置红外发射管向外发射红外光束，物体进入检测区域后，光束经物体漫反射回设备接收端；无物体遮挡时接收信号稳定，物体入侵时光路信号发生变化。
2. 安全逻辑判断：内部电路识别光路通断状态，结合安全冗余逻辑进行故障自检，避免单一器件失效导致防护失灵，匹配 IEC 61496 安全标准要求。
3. 信号整形与输出：经安全逻辑校验后，输出标准化的NPN、PNP、开关量信号，或通过RS485、MODBUS通讯协议输出设备状态、故障代码等数据信号。
应用场景：不同信号各显神通
我接触过的客户，80% 的选型问题都出在场景与信号的匹配上。以下是 4 个典型场景：

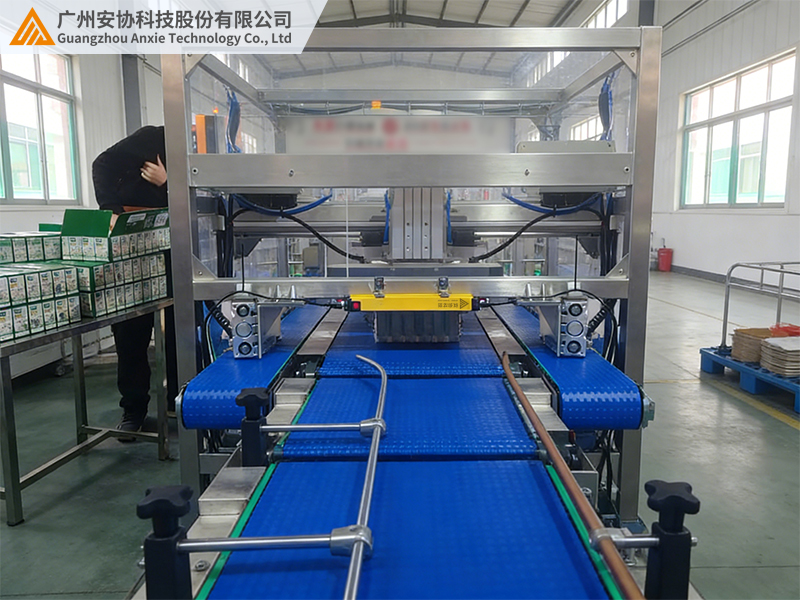

- 高危冲压 / 焊接设备（优先NPN/PNP双路输出）：设备安全防护需达到标准安全等级要求，优先选用NPN/PNP双路输出信号，双路设计可实现故障自检，避免单路失效风险，适配安全PLC、安全继电器，满足设备强制停机防护需求。部分工业产线选用单边光栅，凭借NPN/PNP双路输出实现高危工位的单侧便捷防护，适配狭窄安装空间。
- 普通自动化机械手 / 包装设备（需要普通开关量信号）：防护等级要求适中，可选用 PNP/NPN 单路开关量或继电器输出信号，直接接入普通 PLC 输入模块，用于报警提示、设备停机等基础防护控制，成本更低、接线简单。
- 远距离设备防护 / 多设备联动（优先RS485、MODBUS）：当光栅用于大型产线、多工位联动防护，布线距离较长时，普通开关量信号易受电磁干扰，此时选用RS485、MODBUS通讯信号最为合适，可稳定传输光栅工作状态、遮挡信号、故障信息，适配远距离布线需求。
- 高速自动化设备 / 智能产线（优先RS485、MODBUS）：高速流水线、精密装配设备，对防护响应速度、实时性要求极高，选用RS485、MODBUS通讯信号，可实现毫秒级响应，支持远程监控、故障溯源，适配智能化产线的安全管控需求，同时满足高速设备的信号传输稳定性要求。
选购建议：四招锁定最适合的信号
你该怎么选？记住这四条：
1. 看安全控制器接口：优先核对安全PLC、安全继电器或普通控制器支持的信号类型。是NPN型、PNP型信号？还是开关量、RS485、MODBUS？电平、信号类型不匹配会直接导致安全回路失效，甚至损坏控制元件。
2. 定安全等级需求：高危设备、高速设备必须选用NPN/PNP双路输出，满足Type2及以上安全等级；普通辅助防护场景，选用普通开关量即可，无需额外选用通讯类信号。
3. 测传输距离与环境：5 米以内近距离防护，开关量、NPN、PNP信号均可；5~20 米远距离布线，优先选用RS485、MODBUS通讯信号；工业变频器、伺服电机周边等强电磁环境，需选用抗干扰型的RS485、MODBUS信号，搭配屏蔽线缆。
4. 算响应速度上限：高速设备需匹配光栅信号响应速度，单边光栅响应时间通常 10‑30ms，需结合设备停机时间，核算安全距离，避免信号延迟导致防护失效。
总结
单边光栅（单边安全光栅）的输出信号核心为NPN、PNP、开关量、RS485、MODBUS五种——NPN、PNP信号适配高危设备，安全可靠性高；开关量信号通用便捷、适配基础防护场景；RS485、MODBUS信号适合远距离传输、多设备联动及智能管控。核心要点：先匹配控制器接口、再核定安全等级、确认布线距离、核算响应速度。选型需结合设备工况、安全标准参数综合匹配，避免信号类型不匹配造成防护漏洞。记住：信号不对，防护白费。
